Как подключить гребенки для водоснабжения в коллекторы правильно

Монтаж распределительной гребёнки

Монтаж гребёнки не предвещает лёгкой работы. Как правило, он занимает много времени и требует рук специалиста знающего толк в этом деле. Но, не смотря на все сложности монтажа, в современные дома и квартиры стараются установить именно эту разводку, так как она очень эффективна и проста в применении. Новые модели гребёнок выпускаются с учётом сложности монтажа, это значительно облегчает работу мастеру при установке. Крепить её можно не только в монтажном шкафу, но и к стене для этого в комплект входят крепёжные хомуты для большей устойчивости прибора, а высокая устойчивость к коррозии позволяет прослужить гребёнке долгие годы.

Чтобы ясно понимать, что такое распределительная гребёнка нужно знать о ней всю необходимую для ничего не понимающего в этом деле человека информацию. Для полного ознакомления стоит представить несколько типов разных гребёнок.

Материалы изготовления могут быть полимерными, стальными, латунными или медными.

Конфигурация:

Изготовление гребенки своими руками

Хотя экономически это не слишком оправдано, имея необходимый инструмент и много терпения, можно сделать полипропиленовую гребенку самостоятельно. Для этого понадобятся следующие материалы:

  • ножовка и паяльник для полипропилена;
  • куски полипропиленовой трубы диаметра 25 и 32 мм;
  • тройники 32х25х32;
  • заглушки под 32-ой диаметр;
  • муфты с резьбой внутри 32:1 дюйм и 25:3\4;
  • муфты с резьбой снаружи 25:3\4;
  • герметик;
  • шаровые краны;
  • воздухоудалитель.

Видеоролик о том, как самостоятельно сделать и установить распределительную гребенку для холодной воды:

Распределительные гребенки для воды эффективно отрегулируют ее напор

Каждая хозяйка сталкивалась с такой проблемой как уменьшение напора в системе водопровода во время одновременной работы нескольких точек. Эта проблема решается с помощью распределительного коллектора. Среди потребителей более известные как гребенки для водоснабжения. Эта схема разводки в наши дни считается наиболее эффективной и востребованной. Данное инженерное решение устроено достаточно сложно, но обладает рядом преимуществ.

Общие принципы проектирования

Единой инструкции по составлению рабочего проекта систем коллекторного отопления не существует. В каждом отдельном случае отопительные приборы и оборудование подбираются индивидуально. Но каждому заинтересованному человеку будет полезно ознакомиться с несколькими советами общего характера.

Коллекторная схема – не для городской квартиры.

Исключением можно считать случаи, когда строители в новых домах дополнительно устанавливают в квартиры одну пару вентилей, к которым можно подключить отопительный контур произвольной конфигурации. В этом случае смело устанавливается коллекторная разводка. При общих стояках на все квартиры коллекторная система невозможна.

Предположим, в квартире проходит несколько стояков и к каждому подключены один – два прибора отопления. Вы хотите, чтобы была смонтирована общая коллекторная схема, и устанавливаете на один стояк пару гребенок с разводкой тепла по всей квартире, отключившись от всех остальных стояков. В результате Вы получите на вашей врезке большой перепад давления и температуры «обратки». Это приведет к тому, что у соседей по стояку батареи в квартирах будут почти холодными. В результате неизбежен визит представителя жилконторы, который составит акт о незаконном изменении конфигурации отопления и обяжет сделать дорогостоящую переделку отопительной системы.

Смонтирована система должна быть так, чтобы автоматический воздухоотводчик находился непосредственно на коллекторах. Это оптимальный вариант, т. к. рано или поздно в контуре через них пройдет весь воздух.

Коллекторная система разводки имеет много особенностей, но некоторые из них характерны и для систем отопления других типов:

  1. Контур должен быть укомплектован расширительным баком, объем которого должен превышать 10% суммарного объема теплоносителя.
  2. Расширительный бак лучше всего разместить перед циркуляционным насосом, на «обратке», по ходу движения воды. При использовании гидрострелки схема должна быть спроектирована так, чтобы бак был установлен перед основным насосом, обеспечивающим циркуляцию воды в малом контуре.
  3. Выбор места установки циркуляционных насосов в каждом контуре непринципиален, но лучше устанавливать их на обратной подаче. Здесь меньше рабочая температура. Монтировать насос надо так, чтобы расположить вал строго горизонтально. В противном случае при первом воздушном пузыре устройство останется без смазки и охлаждения.

Выбор труб

Чтобы определиться, какими трубами монтируется коллекторная система отопления, необходимо разобраться в специфике коллекторной разводки. Вспомним, что может повлиять на наш выбор:

  • Трубы необходимо выбирать из тех, которые продаются в бухтах. Это позволяет не делать соединений в разводке, установленной внутри стяжки.
  • Трубы не должны бояться коррозии, иметь долгий срок службы. Причина все та же: вскрывать бетонный пол из-за замены труб не входит в наши планы.
  • Прочность на разрыв и термостойкость труб подбирается в зависимости от рабочих параметров отопления. Для радиаторов в частном доме оптимальные параметры – 50 — 75°С температуры воды и давление в 1,5 атм., для теплых полов при том же давлении достаточно 30 — 40°С.

Когда коллекторная система отопления монтируется в многоквартирных домах, что бывает довольно редко, рабочее давление должно быть 10 – 15 атм. при допустимой температуре водоносителя — 110 – 120°С. Исходя из этих параметров и приходится делать выбор труб.

Монтировать коллекторную разводку необходимо при строительстве дома. После укладки чистового пола монтаж данной системы будет экономически нецелесообразным, т. к. полы придется вскрывать. Чаще всего в этом случае применяют открытую разводку систем отопления.

Как выбрать распределительный коллектор для воды?

При покупке гребенки стоит обращать внимание на ключевые характеристики:

  • материал, из которого выполнено устройство;
  • число водоотводов (по количеству контуров или приборов);
  • расстояние между отводами;
  • предельное давление, при котором конкретная модель способна корректно работать;
  • пропускную способность;
  • конструкционную возможность увеличения числа отводов.

Также следует учесть, какой способ монтажа предпочтительнее для того или иного механизма. Некоторые распределительные коллекторы для водоснабжения могут монтироваться непосредственно на стену, другие требуют установки специального сантехнического шкафа.

Важно покупать арматуру проверенных брендов, ведь от ее надежности зависит функционирование всей системы водоснабжения. Гребенка должна быть достаточно прочной и устойчивой к коррозии

Распределительный коллектор для водоснабжения от сайт

Специалисты нашей компании готовы оказать вам помощь в подборе нужной водопроводной арматуры. Мы хорошо знакомы с характеристиками и особенностями предлагаемой продукции, потому что используем ее для реализации собственных проектов.

Чтобы оформить заказ на нашем сайте, добавьте выбранную гребенку для воды (распределительный коллектор) в «Корзину». Заполните заявку, чтобы специалист смог связаться с вами для уточнения условий покупки.

Если вы живете не в Московском регионе, то наш специалист поможет вам подобрать оптимальные условия доставки сантехнической арматуры в ваш город.

Коллектор для теплого водяного пола представляет собой оборудование, обеспечивающее направление, регулировку и циркуляцию теплового носителя по всей отопительной системе пола. Основными конструктивными составляющими коллектора являются циркуляционный насос и регулирующий клапан. Первый осуществляет регулирование и циркуляцию теплоносителя, а второй выполняет подпитку горячей водой в соответствии с заданной температурой. Коллекторная группа для теплого пола также называется распределительными гребенками и постоянно поддерживает определенную температуру, установленную на терморегуляторе.

Виды

Обычно для теплого водяного пола используются следующие типы коллекторов:

  • Тепловой коллектор с тремя ходовыми смесительными клапанами – в таких устройствах горячая вода, которая поступает из котла, смешивается с холодной водой, идущей в обратную сторону, в результате чего достигается необходимая температура. Распределительный коллектор отопления такого вида считается универсальным, но его конструкция имеет ряд недостатков: риск раскрытия клапана и впуска в систему очень горячей воды, которая может привести к разрыву отопительных труб; минимальное смещение клапана может вызвать серьезное изменение температурного режима теплого пола. Но для масштабных отопительных систем такой коллектор будет идеальным решением.
  • Тепловой коллектор с двумя ходовыми питающими клапанами – смешивание холодной и горячей воды в таких устройствах идет постоянно, благодаря чему исключается возможность перегрева системы. Специалисты предпочитают именно такой регулирующий коллектор для использования в помещениях с площадью менее 200 кв. м. Клапаны в этих коллекторах имеют малую пропускную способность, что позволяет точно и аккуратно регулировать температурный режим.

Магазины «Леруа Мерлен» готовы предложить своим клиентом широкий выбор коллекторных групп для теплового пола от ведущих мировых производителей по доступным ценам. Определиться с выбором и купить коллектор поможет высококвалифицированный персонал торговой сети.

Назначение сантехнической гребенки

Сантехническая гребенка (коллектор) – прибор, для отведения воды от общего стояка по приборам потребителям. Гребенку устанавливают для выравнивания давления в водонапорных трубах и равномерного распределения воды от стояка (трубопровода) к существующим в доме сантехническим приборам (смесителям, унитазу, стиральной машине, душевой кабине и раковине) каждый из которых подключается к отдельному выводу.

Сам прибор представляет собой трубу большого диаметра с несколькими выходными отверстиями. Наличие гребенки позволяет успешно осуществить подведение воды ко всем имеющимся в доме приборам и при необходимости перекрыть доступ к воде одного из приборов сантехники (местно), без потребности отключения всего водоснабжения (все оборудование при этом работает независимо друг от друга без потери напора воды).

  • Установка гербёнки на готовые коммуникации – 2000 руб
  • Монтаж гребенки цена за выход – 300 руб
  • Ремонт гребенки с ремонтом подводящих труб – 3500 руб.
  • Демонтаж гребенки – 150 руб.

Установка гребенки в системе водоподачи

При самостоятельной установке гребенки (коллектора) требуется наличие специальных инструментов, а также знание системы водоснабжения. Следует заранее придумать схему труб разводки, выбрать тип используемых труб, рассчитать длину каждого фрагмента (а также типа соединений). При выборе соединяющихся с гребенкой труб наиболее предпочтительны трубы из полипропилена (их наиболее просто вмонтировать в систему, что является несомненным преимуществом при самостоятельной установке коллекторной системы).

Установка гребенки сантехнической

Схема разводки коллектора должна учитывать, что каждая единица находящегося в помещении оборудования отдельно подключается через гребенку. На каждом ответвлении от центральной системы должен устанавливаться кран: данная система избавит от потребности перекрывать водоснабжение всей системы в случае выхода из строя одной из расходящихся от гребенки линий. Для возможности полного перекрытия системы подачи воды, у основания коллектора следует также установить кран.

Монтаж гребенки

Монтаж гребенки производится по следующей схеме:

  • Осуществляется нарезка и спайка полипропиленовых труб, а также соединение их фрагментов с помощью фитингов (прогреваются концы отрезков и быстро вставляются в фитинги).
  • Производится проверка перекрытия коллекторных и запорных кранов с последующим запуском водоснабжения.
  • Отдельно проверяется каждая разводка. При отсутствии протечек и проблем с подачей воды, можно констатировать успешное завершение монтажных работ

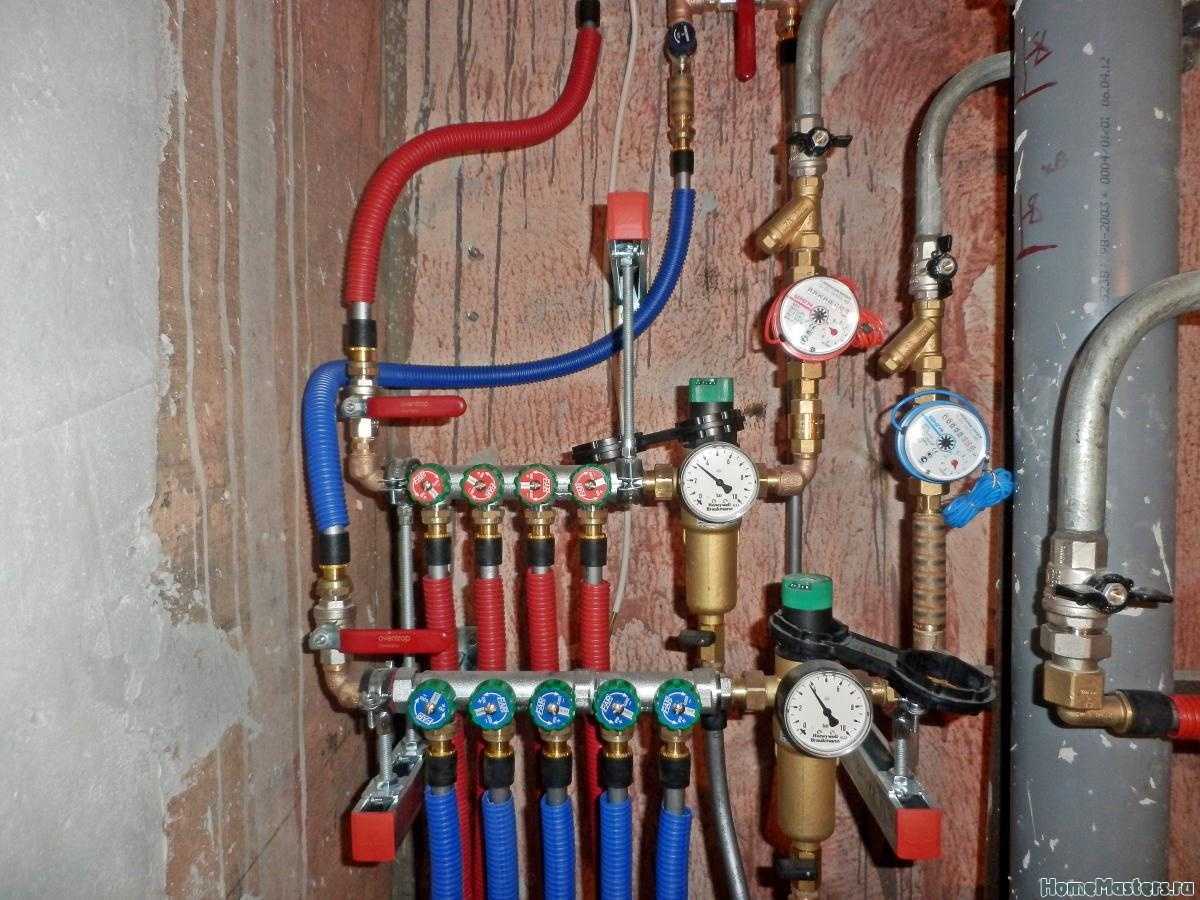

В большинстве случаев производится монтаж гребенки отдельно на горячую и холодную воду. Все гребенки разработаны с учетом предстоящего монтажа: предусмотрено наличие крепежных хомутов для закрепления на монтажном шкафу или стене, допускается возможность присоединения теплосчетчиков центрального отопления. Все приборы имеют высокие гидравлические характеристики, устойчивы к коррозии и позволяют произвести монтажные работы без применения мер по дополнительному уплотнению.

При отсутствии необходимых знаний и опыта сантехнических работ, можно обратиться к опытным профессионалам. Грамотные специалисты выберут оборудование с учетом типа существующих труб, быстро и качественно выполнят все необходимые монтажные работы и протестируют систему на наличие неисправностей.

“>

Как выбрать распределительный коллектор?

Перед приобретением коллектора рекомендуется с техническими параметрами разных моделей для оптимального выбора под вашу водопроводную систему.

Нюансы, учитываемые при выборе:

  • давление в водопрводе;
  • пропускные возможности гребенки;
  • количество точек водозабора;
  • монтаж на холодный или горячий водопровод;
  • установка на горячий или холодный водопровод;
  • возможность подключения дополнительной точки.

Не меньше внимания нужно уделить материалу, из которого сделан коллектор:

Предпочитаемыми материалами являются бронза или латунная медь из-за того что на них почти что не накапливаются осадки которые способны спровоцировать коррозию.

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления – наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом – в радиаторах без воздуха водный поток будет равномерным.

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.

Рис. 2  Воздухоотводчик для сброса воздуха из системы отопления – конструкция

Что такое и для чего нужен коллектор водоснабжения

Коллектор водоснабжения – это приспособление, которое разделяет один значительный поток воды на несколько меньших. Для обеспечения при этом достаточного напора в устройстве радиус входа примерно на 20-40% больше, чем выхода.

Распределительный коллектор водоснабжения – это полая цилиндрическая конструкция, которая используется для корректного и одинакового распределения жидкости между различными потребителями. Данное устройство используется при параллельном разветвлении труб. Приспособление позволяет нормализовать давление, тем самым предотвращая возникновение гидроударов.

Считается, что коллекторная система намного более эффективна, нежели классическая, состоящая из стояков и тройников. Несмотря на это, стоимость такой конструкции намного выше. Именно поэтому, прежде чем отдавать предпочтение тому или иному варианту, необходимо разобраться во всех особенностях работы коллектора и правилах его монтажа.

Как выбрать?

Разновидности устройств

Коллекторы изготавливают из различного материала, прибор имеет разные способы крепления. Выбирая устройство, эти факторы следует учитывать, потому что не каждое устройство можно устанавливать на пластиковые трубы.

1.коллекторы из стали, изготавливают из нержавейки, имеют устойчивость к воспламенению, высокой температуре. Коллекторы легкие по весу, внешне компактны. Их крепят к стенам.

3.коллекторы из полипропилена легковесные, не образуют коррозию на поверхности.

Виды по методу крепления бывают:

-с наличием евроконуса,

фитингами компрессионного типа для герметичного крепления к пластиковой, либо металлопластиковой трубе,

-с фитингами для паячного типа крепления на пластиковую трубу.

Внимание! Коллекторы отличаются по цвету для горячей и холодной воды, также имеют разное количество отверстий для выхода воды

Фирмы, выпускающие коллекторы

Материал изготовления влияет на цену изделий. Стоимость варьируется от четырехсот до двух с половиной тысяч рублей. Группы коллекторных устройств, включающих двести-триста выходов, стоят в пределах десяти-сорока тысяч. К популярным моделям относят марку Watts и марку Uponor, производителей Giacomini и APC; также Fado, Valtec и Luxor.

Чтобы прибор подошел в каждом отдельном случае, подбирают комплектующие. К таким деталям относят вентильные краны, клапаны, насосное оборудование, также следует приобрести приводы механического типа, патрубки с заглушками. Если необходимо спрятать устройство, прикрепленное к стене, устанавливают специальные шкафы для коллекторов.

Виды распределительных гребёнок для воды

Как уже ранее упоминалось, коллектор (гребёнка) предназначен как для магистрали холодного, так и горячего водоснабжения. При этом для удобства производители выпускают коллекторы в двух цветовых решениях синем и красном – для холодной и горячей воды соответственно. Такое нехитрое решение позволило упростить процесс монтажа гребёнки, и не путаться какое устройство на какую трубу устанавливать.

Если рассматривать типы распределительных гребёнок
, то они отличаются числом отводов от 2 до 4 в зависимости от целей использования коллектора, количества узлов водоснабжения и предпочтений домовладельца. В случае если стандартных групп отводов недостаточно, то используют их комбинацию. Например, если необходим коллектор для 7 узлов, то используют комбинацию гребёнок, соединённых, между собой с 3 и 4 отводами соответственно.

Благодаря использованию коллекторного типа разводки можно проложить все трубы коммуникаций скрытым способом. Естественно, если всё будет спланировано на этапе строительства здания или при проведении капитального ремонта, когда ещё есть возможность составить схему разводки водоснабжения или обогрева дома с использованием распределительного коллектора.

Если подойди к вопросу безопасности использования распределительной гребёнки, то она является лидером в разводке трубопроводов. Её установка делает жизнь обитателей дома полностью безопасной благодаря стабилизации давления
во всех трубах. Такая разводка предусматривает подключение распределительного коллектора к центральному стояку и уже от него прокладываются трубы ко всем потребителям.

Особенности установки

Перед монтажными работами профессионалы всегда сначала определяют:

  1. Количество потребителей. Число отводов на гребенке может быть больше, но не меньше водоразборных точек.
  2. Вид (материал) труб до каждого прибора.
  3. Места установки дополнительных компонентов распределительного узла. Их точки крепления обозначаются на стене.
  4. Необходимые расходные материалы и их количество.

Сам процесс установки коллектора выполняется поэтапно:

  • монтируют запорную арматуру на вводной магистрали;
  • устанавливают обратные клапаны, счетчики и фильтрующие элементы;
  • подключают и закрепляют распределительное устройство;
  • прокладывают трубы до каждой водоразборной точки;
  • подключают трубопроводы к коллектору.

Качественно все работы могут выполнить исключительно профессионалы. На весь процесс уходит больше времени, чем на монтаж водоснабжения по классической схеме.

Монтаж распределительной гребёнки

Монтаж гребёнки не предвещает лёгкой работы. Как правило, он занимает много времени и требует рук специалиста знающего толк в этом деле. Но, не смотря на все сложности монтажа, в современные дома и квартиры стараются установить именно эту разводку, так как она очень эффективна и проста в применении. Новые модели гребёнок выпускаются с учётом сложности монтажа, это значительно облегчает работу мастеру при установке. Крепить её можно не только в монтажном шкафу, но и к стене для этого в комплект входят крепёжные хомуты для большей устойчивости прибора, а высокая устойчивость к коррозии позволяет прослужить гребёнке долгие годы.

Чтобы ясно понимать, что такое распределительная гребёнка нужно знать о ней всю необходимую для ничего не понимающего в этом деле человека информацию. Для полного ознакомления стоит представить несколько типов разных гребёнок.

Материалы изготовления могут быть полимерными, стальными, латунными или медными.

Конфигурация:

Простые — лишены важного качества — управления потоками теплоносителя. Такие гребёнки делят общий поток воды на количество узлов присутствующих в доме, они подводят равномерный поток в ванную, на кухню, в туалет и другие места, куда идёт вода

Конструкция гребёнки простейшая — парубок со специальными присоединениями с двух сторон и ответвлениями в количестве 2-х 3-х или 4-х штук

Конструкция гребёнки простейшая — парубок со специальными присоединениями с двух сторон и ответвлениями в количестве 2-х 3-х или 4-х штук.

Сложные — имеют множество полезных дополнительных элементов: арматуру трубопроводную; датчик контроля и учёта; автоматику. Датчики температуры или как их ещё называют — термические датчики установлены в гребёнки с электронной или механической системой. Они полностью контролируют расход и подачу воды по трубам особенно удобно, когда подключён теплоноситель.

Варианты гребенок в зависимости от конструкции

Если вам необходима водопроводная гребенка для дома, то собрать её можно и самостоятельно. Данное устройство представляет собой простую конструкцию. Наиболее простой вариант гребёнки — это труба, на которой есть несколько выходов. Количество выходов зависит от ваших потребностей и может варьироваться от двух, до четырёх. С помощью такого приспособления можно запросто разводить воду в системе водоснабжения, причём собрать коллектор можно самостоятельно из подручных материалов. Существует и более сложный вариант устройства. Такие устройства используются на тех участках водопровода, которые предназначены для распределения множества потоков воды. И такие гребёнки имеют шаровые краны, а также запорную регулировочную арматуру для каждого отвода. Такое устройство уже более серьезное, самостоятельно собрать его не получится. Однако и степень надёжности у такого устройства также на порядок выше. Краны могут находиться в двух положениях — либо включено, либо выключено. Что же касается необходимости использования запорной арматуры, то данный элемент конструкции позволяет регулировать напор на точках водозабора.

Некоторые специалисты считают, что подобные варианты устройств являются наиболее долговечными, а также надёжными и очень удобными в использовании. Безусловно, так и есть, однако стоимость устройств также значительно отличается от стоимости простых моделей. И это даже не самый навороченный вариант устройства, ведь сегодня можно купить гребенку с различными датчиками, а также есть модели гребенок для систем отопления или же для горячего водоснабжения.

Если вы планируете купить гребенку для дома, то вам необходимо для начала посчитать сантехнические приборы. В случае если в вашем доме больше четырёх сантехнических приборов вместе с точками водозабора, то вам необходимо использовать сразу несколько гребенок. Они соединяются между собой и позволяют использовать водопровод максимально эффективно. Вы получаете одинаковый напор на каждой точке водозабора, при этом поток воды стабилизируется, и вероятность прорыва всего водопровода значительно уменьшается.

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.
