Теплый пол под ламинат. виды, плюсы и минусы разных систем

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
Оптимальная мощность работы 160 – 190 Вт.
При покупке ламината следует проверить маркировки о совмещении с обогревом.
Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
Максимальная длина инфракрасных полос – 7 м.

Рекомендации по укладке

Особенности подключения

Нюансы зависят от используемого способа подключения:

При помощи зажимов (клипс). Этот метод самый простой в применении. Зажимы сделаны из оцинкованной меди. Крепят их таким образом, чтобы одна лапка была внутри самой пленки со стороны медной полосы, а вторая — с другой стороны той же полосы, только снаружи пленки.
Посредством люверсов. В толще пленки проделываются отверстия. Туда устанавливают люверсы. А в них уже фиксируются медные кабеля.
Применяя метод пайки. Непосредственно на медную полосу напаивают кабель.

Последний способ самый надежный, хотя и трудозатратный. Сцепление между кабелем и полосой будет самым крепким, а это снизит переходное сопротивление. Благодаря этому связь будет более надежной.

Дешевая тонкая ИК пленка может расплавиться при работе с паяльником, если его передержать, поэтому рекомендуется покупать пленку нормальной толщины и стоимости. Также советуется никогда не паять на весу, использовать подставку, например, плитку кафеля.

После присоединения проводов к пленкам, их соединяют на одной стороне комнаты, подключают к термодатчику и выводят на терморегулятор.

При достижении мощности инфракрасного покрытия более 2Ватт, применяют специальный предохранитель. Он помогает обеспечить безопасную работу сети.

Для подключения проводов электрического пола пользуются схемами, обозначенными на рисунке.

Отличие между ними только в том, что один способ использует пересечение кабелей, а второй – нет.

Для инфракрасного пола подходит чаще всего способ без пересения проводов. Это когда с одной стороны крепятся только кабеля к правой шине, а с другой — к левой шине инфракрасных лент.

Если же все же планируется стандартная схема, под провода нужно будет обустраивать более широкие штробы в бетонном покрытии, иначе вся электрическая цепь со временем разрушится от давления.

Выбор ламината для теплого пола

Далеко не каждый тип ламината предусматривает монтаж на теплые полы. Прежде чем купить материал и начать укладывать его своими руками, необходимо точно знать, какой ламинат лучше выбрать. А для этого есть определенные характеристики:

Хорошая прочность и толщина досок 8-10 мм;
На маркировке должно быть указано, что этот ламинат предназначен для укладки на теплый пол;
Значок Н2О говорит о том, что ламинат подходит для систем водяного напольного обогрева;
В обязательном порядке необходимо оценить термическое сопротивление ламината. Его величину можно найти в паспорте;
Также на маркировке указана максимальная температура для обогрева данного напольного покрытия. Она должна быть не ниже 25 °C;
Возможность уложить ламинат как с использованием клея для укладки, так и с помощью замков. Но специалисты для монтажа все-таки рекомендуют выбрать вариант с клеем.

У нас небольшое видео по теме:

Виды теплых полов

Монтаж пленочного пола

Установка датчиков: температуры, терморегулятора

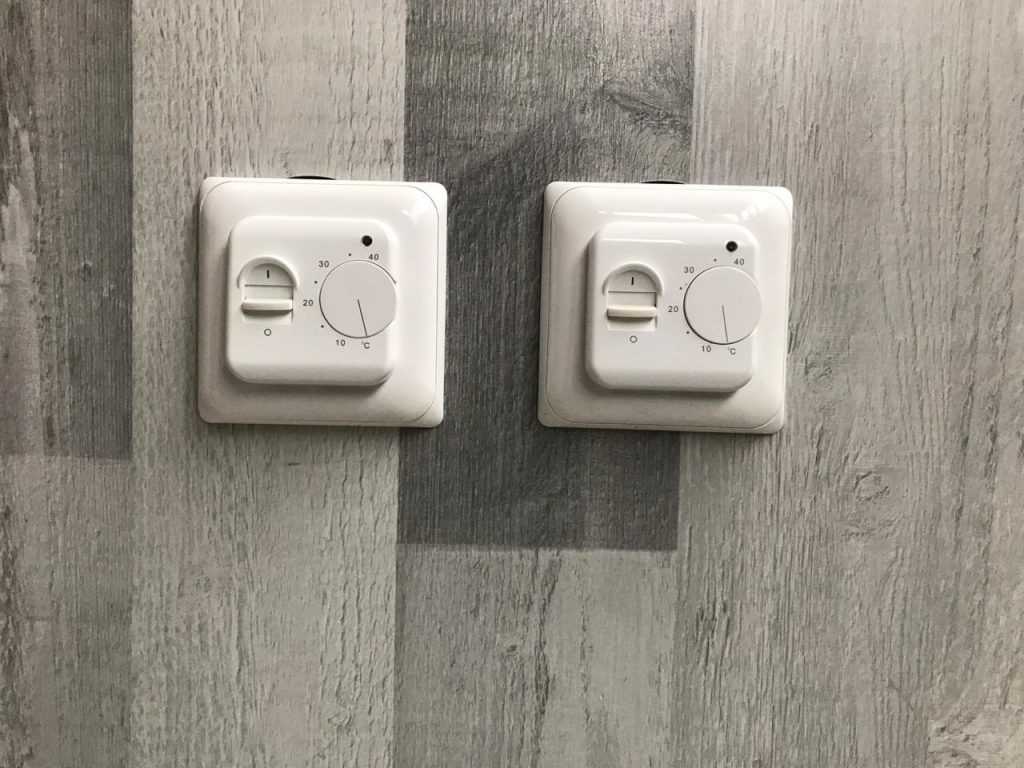

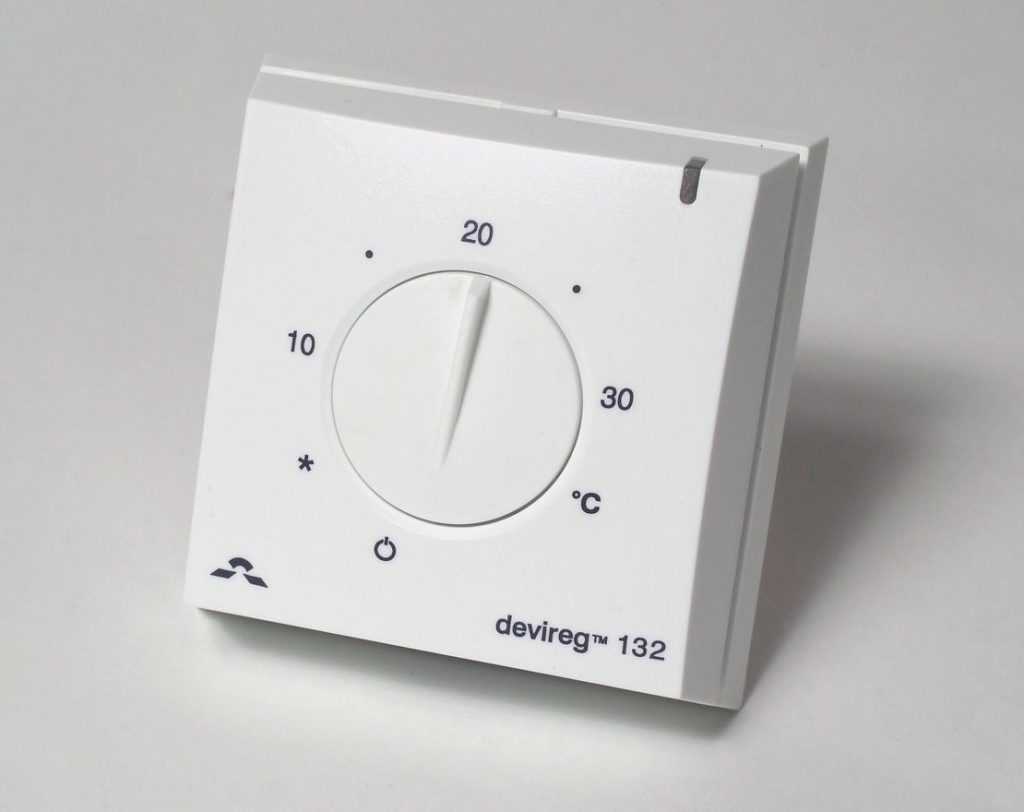

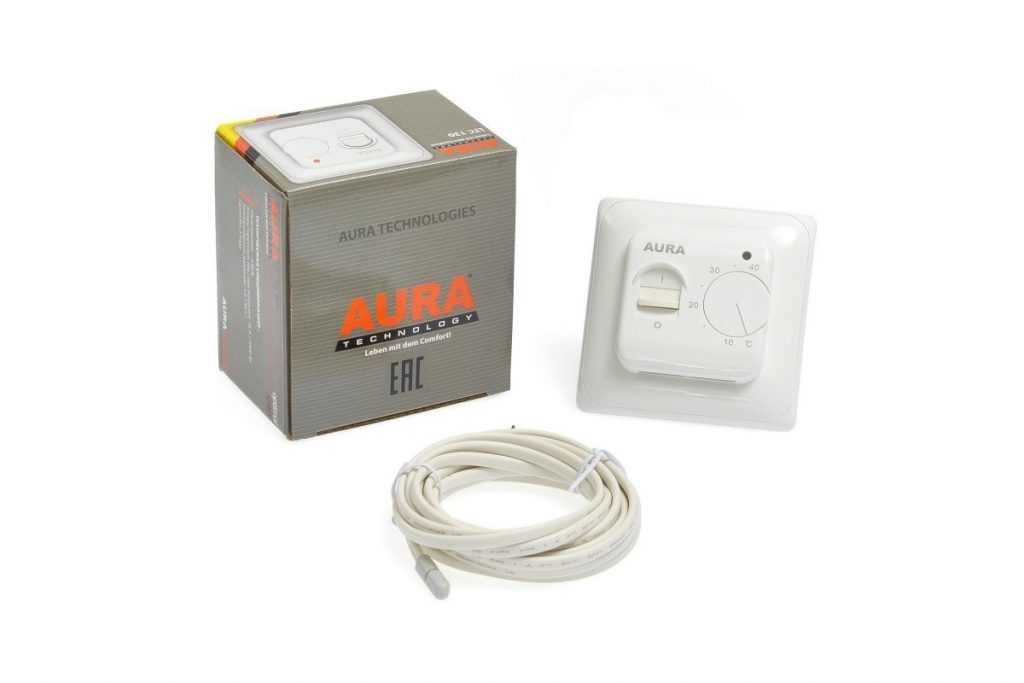

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору

Смотрите это видео на YouTube

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

электрическая;
инфракрасная;
водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

комнатная температура – не выше 28 градусов;
обеспечить отсутствие резкой смены температур;
нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко. Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
малая толщина;
быстрое нагревание конструкции;
простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Инфракрасные маты

Стержневые тоже рулонный материал. Но у этого типа греющих элементов нет никакой подложки. Сами стержни упругие, а расположенные по бокам токоведущие провода, к которым эти стержни крепятся, придают жесткость конструкции.

Стержневой карбоновый мат выглядит так

Работа этого типа электрического пола основана на свойстве углеродистых соединений излучать тепло в инфракрасном диапазоне. Установив дома инфракрасный мат для подогрева пола, вы одновременно с теплом, будете получать лечебные процедуры: подобными излучателями лечат около 30 заболеваний. Что наверняка понадобится многим, так это способность ИК излучения успокаивать психику и снимать стресс. Такой себе профилакторий на дому.

О недостатках карбоновых матов:

высокая цена;
сложное электрическое соединение (по сравнению с теми же кабельными матами, например);
установка под плитку или в стяжку, то есть теплый пол немобильный.

Самое неприятное на самом деле — высокая цена, что в сочетании с не самой легкой установкой заставляет задуматься. Приятно, что эти маты не боятся запираний. Это значит что на пол, который греется стержневым ИК нагревателем, можно спокойно поставить «незапланированное» оборудование или передвинуть мебель. В тех зонах, которые будут под мебелью или техникой, температура автоматически понизится (без участия терморегулятора). Это происходит из-за свойств стержней: при увеличении температуры их электрическое сопротивление сильно возрастает, тока поступает меньше, температура падает.

Процесс монтаж очень похож на описанный выше. Отличается только способ сборки — необходимо соединить соответствующие жилы проводников, и только после этого подать их на терморегулятор. В остальном вся последовательность аналогична.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

https://youtube.com/watch?v=ezfbjHL9lpA

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

инфракрасная разогревающаяся пленка;
теплоотражатель;
термодатчик и стабилизатор температурного порога;
скотч простой и двусторонний;
электрические провода;
зажимы и материал для изоляции проводов;
водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
ножик;
ножницы;
карандаш;
линейка;
рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Электрический тёплый пол под ламинат: какой лучше?

На сегодняшний день наибольшее распространение получили три разновидности размещаемых под напольным покрытием систем отопления:

Предназначенные для укладки на специально подготовленное основание кабели.
Готовые для монтажа маты, состоящие из того же кабеля, закреплённого прочной основе.
Плёнка с размещёнными на ней элементами инфракрасного обогрева.

У каждого из перечисленных вариантов есть свои преимущества и недостатки.

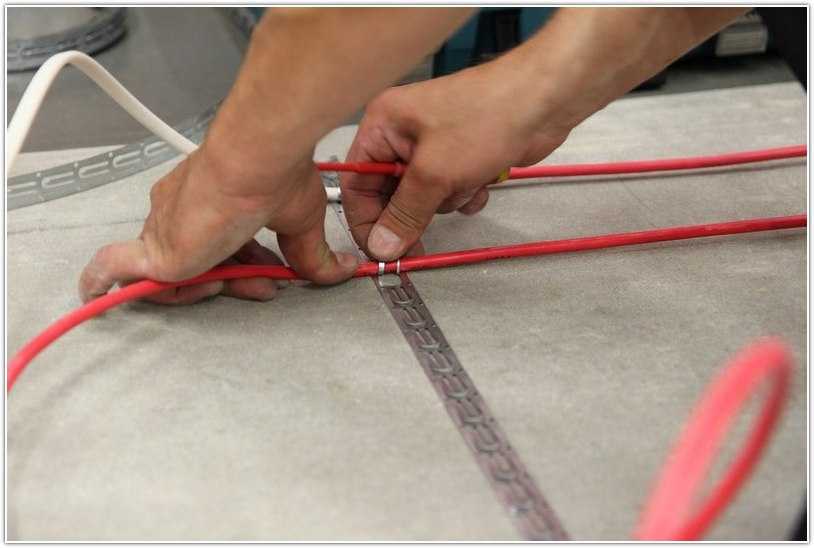

Нагревательный кабель под ламинат

Разматываемый из бухт и поставляемый кусками определённой длины, провод с высокой резистивностью хорош тем, что

Стоит относительно недорого. Правда, при его применении повышаются расходы на необходимые для монтажа работы и материалы.
Может располагаться даже в труднодоступных местах и только там, где в этом действительно есть необходимость.

Он позволяет варьировать удельную мощность систем обогрева по желанию заказчика за счёт изменения расстояния между витками. Однако:

Укладку кабеля рекомендуется производить в бетонную стяжку, дабы предохранить его от повреждений. Это несколько усложняет процесс монтажа и снижает эффективность оборудования, поскольку часть энергии расходуется на обогрев слоя бетона.
Существенно увеличивается высота пола, поскольку обеспечить необходимую прочность свободно располагающегося двухжильного провода удаётся только в пределах определённой толщины.
Появляется необходимость в выполнении предварительных расчётов. С этой работой могут справиться только опытные, хорошо подготовленные специалисты.

В этой категории представляет интерес лучшие фирмы производителей теплого пола. Однако большинство экспертов сходится во мнении, что это не лучший вариант тёплого пола под ламинат.

Готовые маты под ламинат

Подобное конструктивное решение получило широкое распространение, поскольку имеет ряд признанных достоинств. Оно позволяет:

Существенно упростить процесс монтажа. Как правило, секции фиксируются с помощью специального или плиточного клея.
Незначительно увеличивать высоту пола. Это связано с тем, что часть нагрузок в матах принимает на себя прочное основание и у производителей появляется возможность использовать кабель меньшей толщины.
Отказаться от проведения предварительных расчётов. Мощность обогрева напрямую зависит от площади мата и указывается производителем на упаковке и в сопроводительных документах.

Однако имеются и недостатки, наиболее существенными из которых принято считать:

Невозможность укладки готовых матов в труднодоступных местах.
Более высокую, чем у нагревательного кабеля, стоимость.

Последний фактор отчасти компенсируется снижением расходов на выполнение работ. К лидерам данного сегмента относятся изделия компаний Devi и Ensto.

Инфракрасная плёнка под ламинат

Появившиеся относительно недавно, такие материалы преподносятся некоторыми производителями как оптимальное решение для обустройства тёплых полов под ламинат. Так ли это? Судите сами. Несомненными преимуществами инфракрасной плёнки являются:

Равномерный нагрев поверхности, благодаря которому уменьшается риск растрескивания ламинированных панелей от перепада температур.
Минимальное увеличение высоты полов. Ведь толщина плёнки составляет менее одного миллиметра.
Низкий уровень потребления электроэнергии.

Тем не менее, ни в коем случае не следует забывать о том, что инфракрасная плёнка:

Дорогостоящий материал. За неё придётся заплатить больше, чем за кабель или маты.
Легко повреждается при небрежном обращении.

При её монтаже обязательно необходимо устанавливать защиту от механических повреждений и способного стать причиной возгораний искрообразования. В этом направлении далеко продвинулась фирма Caleo.

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Карбоновый сплошной

Сплошные карбоновые тёплые полы — новая модель отопительной системы. На плёнку нанесёт сплошной слой карбона. Маты состоят из 13 слоёв — 3 рабочие и 10 для безопасности, по 5 с каждой стороны.

КАК СДЕЛАТЬ КАРБОНОВЫЙ ТЁПЛЫЙ ПОЛ СВОИМИ РУКАМИ ?

Этот вид безопасней, экологичней, а потребление электроэнергии существенно ниже. Но так как, на строительном рынке он появился недавно, то используется не часто. Недостаток — непродолжительный срок службы, около 15 лет.

Процесс сооружения схож с укладкой любых карбоновых мат, но сделать монтаж самостоятельно проще, так как производится он без заливки стяжки.

После подготовки основания и укладки утеплителя, стелется плёнка. Соединение полос осуществляется пайкой, что намного надёжней обычных крепежей.

Кроме того, возможно разрезать плёнку в любом месте, и размещать под мебелью. Установка ламината осуществляется плавающим способом.

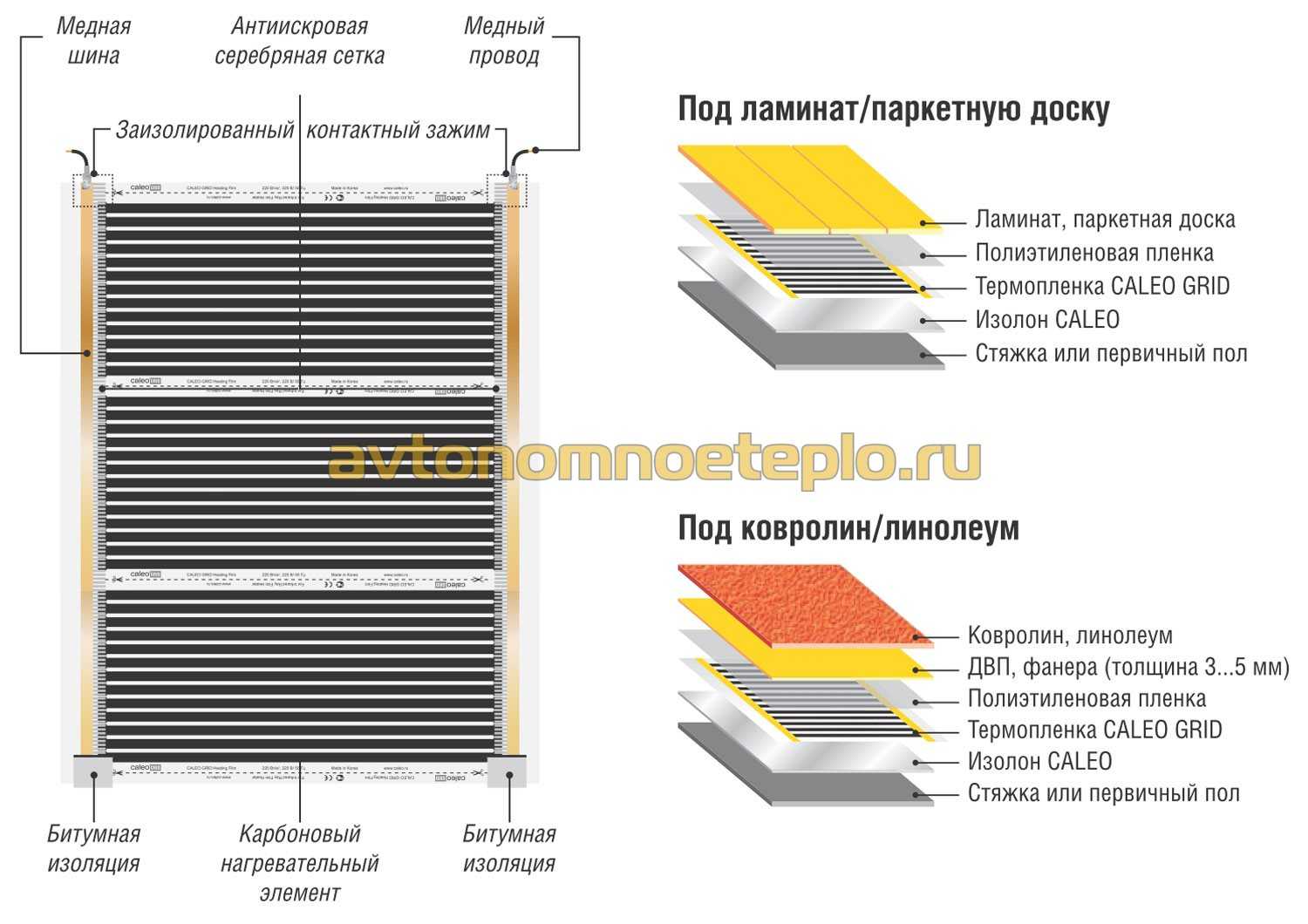

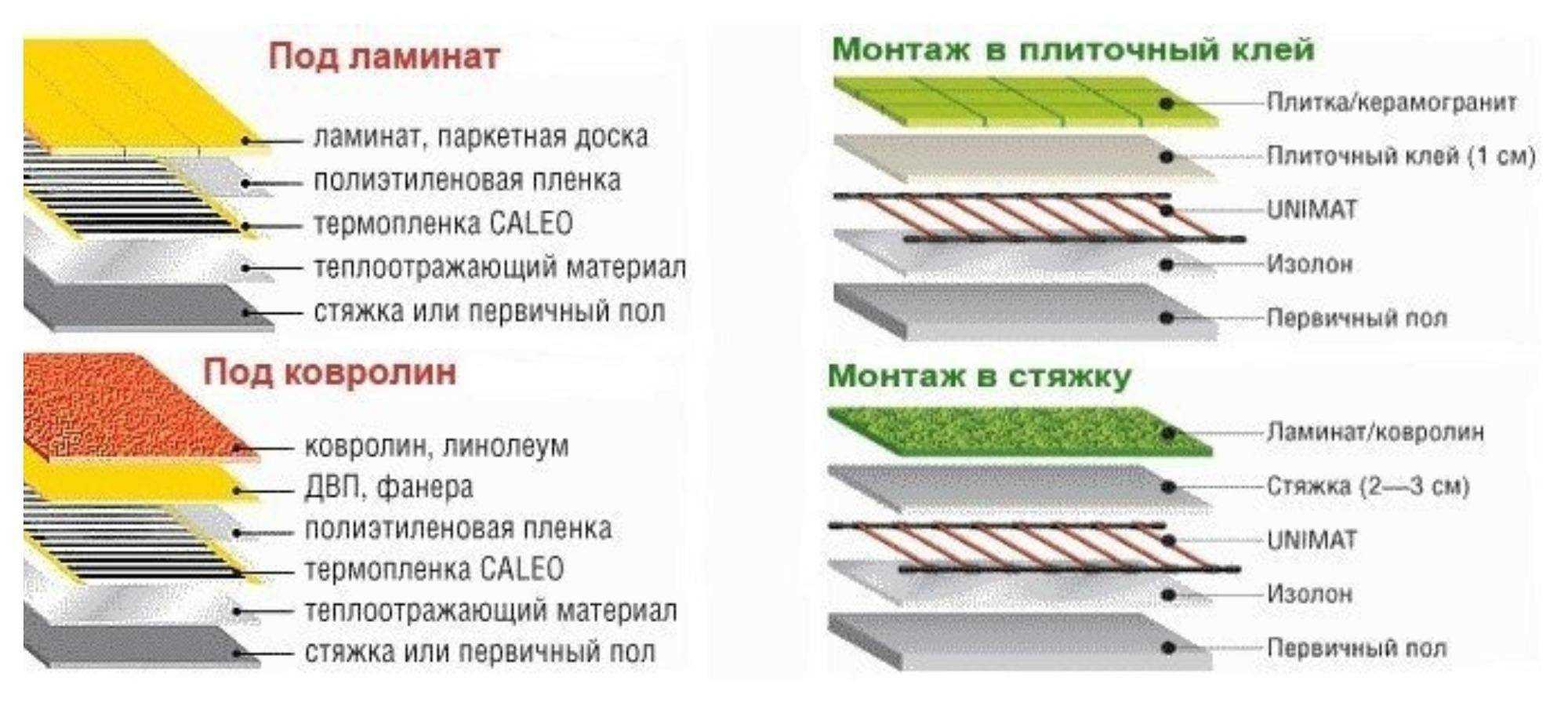

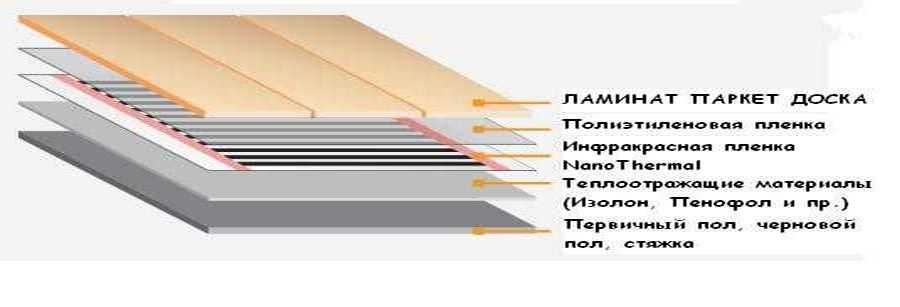

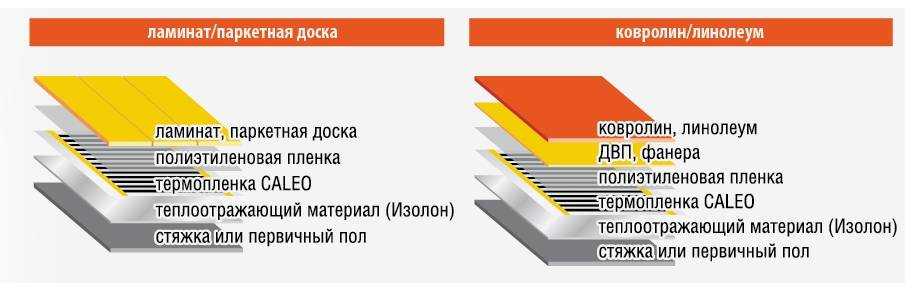

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы.

Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

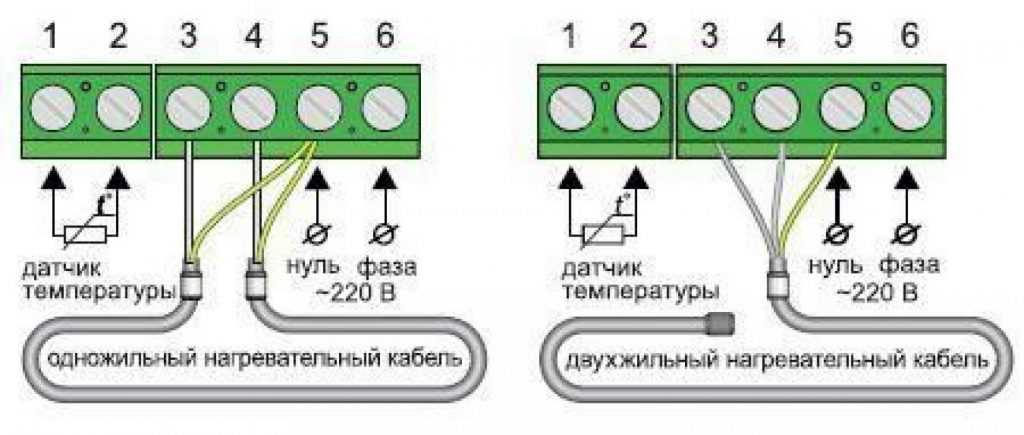

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно.

Монтаж покрытия. Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

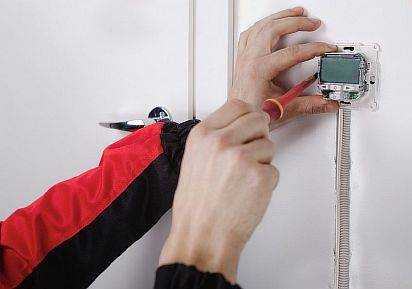

Как установить терморегулятор и датчик температуры

Для регулировки электрического тёплого пола, вне зависимости от типа его конструкции, потребуется терморегулятор и датчик температуры. Данная автоматика может поставляться в комплекте с матами или кабельной продукцией, но потребитель также может приобрести и смонтировать устройства отдельно:

Накладные терморегуляторы монтируются на дюбель-гвозди.
Для устройства встраиваемого оборудования, потребуется отверстие в стене, а также штраба для кабеля.

Терморегулятор должен быть установлен таким образом, чтобы при его эксплуатации пользователь не испытывал трудностей.
Оптимальным считается монтаж устройства на высоте около 120 см от чистового напольного покрытия.
При соединении питающего кабеля тёплого пола с терморегулятором, рекомендуется устраивать надёжную изоляцию.

К терморегулятору подсоединятся датчик температуры, который посылает сигналы на реле, что позволяет регулировать мощность отопления.
При установке датчика, необходимо учитывать, что посторонние бытовые приборы или радиаторы отопления могут сбить его показания, что значительно отразится на производительности и эффективности тёплого пола.

Рекомендуется монтировать термодатчик на плоскости пола, между витками греющих элементов, на расстоянии около 100 см от ближайшей вертикальной конструкции.
При необходимости заливки бетонной стяжки после монтажа тёплого пола, термодатчик должен размещаться в защитном коробе или гофрошланге.
Следует предусмотреть меры предосторожности, чтобы исключить повреждение деталей датчика, так как он отличается повышенной хрупкостью.

После монтажа терморегулятора и датчиков температуры, рекомендуется проверить их работоспособность, путём искусственного понижения или повышения мощности обогрева, а также изменения температурно-влажностного режима в помещении.

Укладка ламината

Укладка ламината на электрический «теплый пол» производится по той же технологии, что применяется для полов без обогрева:

настилается демпферный слой. Какую подложку можно стелить под ламинат при обогреве пола, можно посмотреть здесь;
определяется способ раскладки и место начала работ. Подробности можно изучить в материале «Откуда и как правильно начать класть ламинат?»;
вдоль стен выкладываются клинья (можно использовать рейку) для фиксации технологического зазора;
с ламелей первого ряда срезается шип;
укладывается первый ряд;
укорачивается первая ламинированная доска второго ряда (торцевые стыки не должны совпадать), после чего производится монтаж второго ряда;

Подробно технология укладки ламината рассмотрена здесь.
