Водяной тёплый пол своими руками

Как не допустить образование трещин

Если используется стандартный цементно-песчаный состав, разбавленный водой, есть риск появления трещин после высыхания раствора. Они могут привести к следующим последствиям:

• прогрев помещения будет неравномерным;
• перегрев отдельных отопительных контуров, что в результате станет причиной поломки всей системы;
• возникнет необходимость перестилать финишное покрытие.

Для профилактики появления трещин нужно правильно приготовить состав, следуя рекомендациям по пропорциям, и использовать пластификаторы. Перед заливкой пола следует установить армирующую сетку и проклеить стены демпферной лентой.

Чтобы избежать образования трещин от перепадов температуры, помимо арматурной сетки, в стяжку добавляют стекловолоконную фибру и пластификатор

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

• маты с выступами или пазами, в которые укладываются трубы;

• гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

• полиэтиленовые;

• металлические;

• металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

Теплый пол под ламинат без цементной стяжки

Необходимые инструменты и материалы для работы

Болгарка с двумя дисками для штробления бетона Перед укладкой системы нужно подобрать соответствующие инструменты и материалы. Мастеру потребуется пленка для гидроизоляции, тепловой изолятор, демпферная лента, бетонная смесь и специальный состав для выравнивания основания. В зависимости от типа системы необходимы такие инструменты:

• Водяной обогрев. Нужна газовая горелка, резак для труб из металлопластика, труборез. Для укладки элементов применяется армирующая лента, коллектор, смесительный узел.
• Инфракрасный пленочный. Требуется перфоратор, разводные ключи, строительный уровень, контактные зажимы, изолента, плоскогубцы. Также нужен тепловой отражатель, который укладывается под пленкой, термодатчик, регулятор, электропроводка, строительный скотч, чтобы клеить стыки гидроизоляции.
• Кабельный. Нужен толстый провод, муфты для соединения, плиточный клей, гофрированная трубка для изоляции кабеля.

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к
чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола
своими руками – это возможность существенно сэкономить на работе.

Покрытия для теплого водяного пола

Выбор покрытий для ТП имеет определенные ограничения. Он будет зависеть, в том числе, от особенностей помещений. Если речь идет о кухне или ванной комнате, где традиционно повышенная влажность, то после установки водяного теплого пола лучше использовать керамическую плитку. Она имеет хорошую влагостойкость, не боится химических моющих средств, достаточно легко укладывается и проста в уходе. Но самое главное – благодаря высокой теплопроводности керамика является наилучшим выбором для облицовки поверхностей ТП.

Гораздо больше минусов у всех прочих покрытий:

• древесные не отличаются высокой теплопроводностью, поэтому они создают барьер в передаче тепла между отопительными контурами и помещением. Не может дерево похвастаться и влагостойкостью. Однако, если вы все же решили остановить свой выбор именно на древесном материале, то лучше использовать экзотические породы, имеющие максимальную твердость и теплопроводность;
• обычные ламинатные, ковролиновые, линолеумные, так же как и древесина не отличаются высокой теплопередачей, при этом они хуже по экологическим параметрам. Тем не менее, если из соображений эстетики помещений они более предпочтительны для облицовки теплых полов, то следует выбирать продукцию с соответствующей профильной маркировкой.

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

• цемент с маркировкой М400;
• крупный песок, очищенный от примесей;
• фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

• уменьшенной по сравнению с бетоном продолжительностью твердения;
• повышенными прочностными характеристиками;
• незначительной усадкой в процессе набора прочности;
• отсутствием трещин в массиве;
• стойкостью к температурным перепадам.

Главные недостатки:

• необходимость приложения существенных усилий при смешивании компонентов;
• повышенная гигроскопичность полусухого состава;
• образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

• пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
• отсутствие усадки, при высыхании не образовываются отслоения и трещины,
• большую прочность;
• меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
2. Щели заделываются цементным раствором.
3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
5. Измеряется перепад высот.
6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Разновидности стяжки

Различают несколько основных видов:

• Мокрая, которая основана на использовании цементного раствора;
• Полусухая;
• Сухая, главное преимущество которой – простота и быстрое время выполнения.

При сухом виде все последующие работы можно начинать выполнять уже через несколько часов. В отличие от данного вида, при мокрой стяжке к дальнейшим работам можно переходить только после того, как раствор полностью высохнет, а для этого понадобится не менее четырех недель.

Ее монтаж достаточно простой. Сначала на черновой пол нужно уложить любой пароизоляционный материал, в качестве которого может служить полиэтиленовая пленка. Сверху этой пленки необходимо насыпать любой сыпучий материал, например, перлитовый или кварцевый песок, мелкозернистый шлак или прочие сухие материалы. Далее все нужно тщательно разровнять и утрамбовать на поверхности пола.

Следующим слоем укладывают один из таких материалов, как лист гипсокартона, фанеры или ДСП. Зафиксировать их положение лучше всего при помощи саморезов. Все имеющиеся швы нужно заделать шпаклевкой, а затем зашлифовать.

Затем такую поверхность необходимо оснастить битумной гидроизоляцией и дать ей время высохнуть – не менее двенадцати часов. Таким вот образом выполняется сухая стяжка, ничего сложного в этом процессе нет, вы вполне сможете все сделать самостоятельно, пользуясь данными рекомендациями.

Укладка пола с подогревом

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

• Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
• Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
• Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
• Смеси для теплых полов, выпускаемые в широком ассортименте.
• Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Виды теплых полов

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.

Материалы для теплого водяного пола

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Поэтапное выполнение работ по укладке электрического теплого пола

Для укладки электрического теплого пола под стяжку нужно строго соблюдать технологию монтажа. Сначала укладывается черновая стяжка, после чего основание подготавливается для обустройства системы обогрева.

Черновая стяжка

Для уборки пыли и мусора потребуется промышленный пылесос Она является самым нижним слоем и предназначается для устранения перепадов основания по высоте. Если пол будет укладываться на ровную плиту перекрытия, черновую стяжку делать не нужно. Для ее заливки используются специальные самовыравнивающиеся смеси. Их преимуществом является отсутствие необходимости в установке разметочных маяков.

Теплоизоляция

Основание предварительно очищается от пыли, мусора и грязи при помощи строительного пылесоса. Для тепловой изоляции используется подложка из пробки, полипропилен. Увеличить эффективность теплого пола позволит фольгированная пленка. Для закрепления листов между собой используется клей, строительный скотч или дюбели. Толщина фольгированного слоя не менее 300 мкм. На этом же этапе осуществляется укладка армирующей сетки.

Нагревательный кабель

Электрический кабель выкладывается в форме змейки, параллельно к стене. Для его фиксации применяется монтажная лента, если не использовалась армирующая сетка. Она укладывается на основании с шагом в 50 см. Для крепления используются саморезы. Кабель протягивается по монтажной ленте и фиксируется на специальные скобы.

Кабель подключается к датчику температуры, спрятанному в гофрированной трубке. Он располагается ближе к концу системы и выводится наверх. При заливке стяжку нужно наблюдать, чтобы внутрь трубки не попал бетонный раствор. В последнюю очередь подключается терморегулятор.

Бетонная стяжка

Перед тем как укладывать смесь, нужно проверить работоспособность теплого пола. Заливка осуществляется после установки маяков при плюсовой температуре. Раствор выкладывается за один раз на всю площадь пола. Заливается смесь от дальнего угла по направлению к двери.

Правила монтажа коллектора

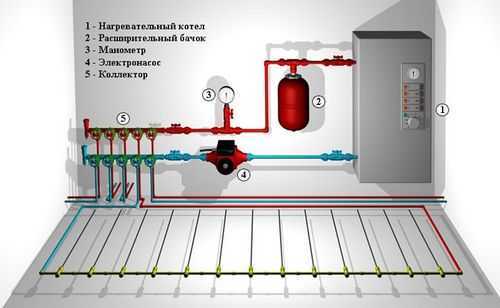

Рисунок 2. Схема подключения теплого пола.

Теплые полы водяные подключаются к специальному коллектору, который позволяет распределять теплоноситель. Коллектор устанавливается в специальный шкаф, в который заводятся подающие, возвратные трубы (рис. 2). Это позволяет от котла или другого источника теплоносителя воду направить по трубам системы. После ее прохождения теплоноситель возвращается в котел для нагрева, т.е. происходит циркуляция.

Коллекторный шкаф не отличается большими размерами, но место для него надо выбирать внимательно. Тут будут находиться все входы/выходы труб, поэтому лучше всего ставить невысоко от пола, около греющего котла или источника теплоносителя.

Для соединения применяются специальные компрессорные фитинги.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

• Змейка;
• Двойная змейка (укладывается в 2 трубы);
• Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
• Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Как рассчитать количество труб

На этапе проектирования, после того как все расчеты произведены, можно понять какое количество труб в погонных метрах может потребоваться. Это позволит оценить стоимость материала.

Основные этапы монтажа

Так, при площади комнаты 12 м² температура воздуха должна соответствовать + 20 градусам. Ширина краевых участков вдоль стен с мебелью должна составлять 30 см. Если одна стена имеет длину 6 м, а две другие 2, то рабочая площадь системы может рассчитываться по следующей формуле: 12 – 0,3*(6+2+2) = 9 м².

При определении теплопотерь в помещении учитывают площадь остекления, характеристики утеплителя, используемого в ограждающих конструкциях, высоту помещения. Полученное значение варьируется в диапазоне от 20 до 300 Вт/м² в зависимости от теплоэффективности конструкций и используемых стеклопакетов, толщины стен и количества проемов.

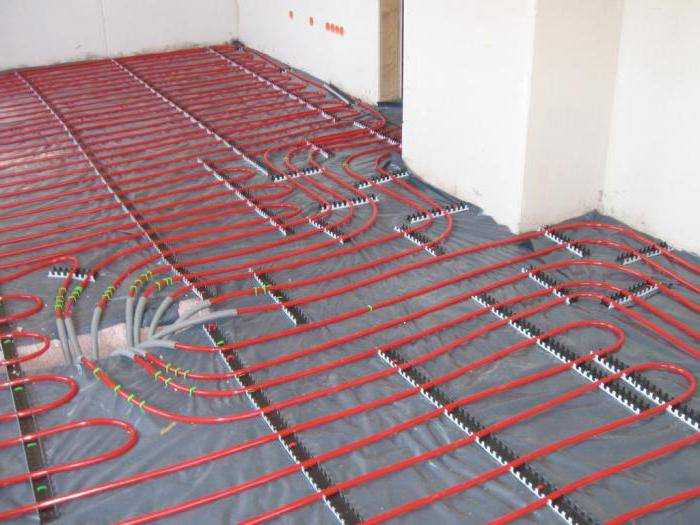

Как выполняется укладка теплого пола в стяжку

Когда все подготовительные работы закончены, и необходимое оборудование и материалы приобретены, можно начинать основные работы по укладке стяжки. Чтобы не возникало никаких вопросов при работе, вам поможет данная инструкция.

Заливка стяжки пола

Прежде всего, систему нужно проверить на герметичность. Когда вы подготовили раствор, пытайтесь использовать его практически сразу, на протяжении нескольких часов. Всю комнату необходимо заливать готовым раствором без длительных перерывов, иначе вам не удастся добиться ровного пола.

Для начала на стенах отметьте горизонтальные линии, которые будут соответствовать уровню стяжки. На небольшом расстоянии от стен установите специальные маяки для выравнивания поверхности. Начинайте все работы с дальнего угла комнаты. Именно оттуда следует начать заливать раствор. Возьмите правило, опирая его на маяки, выровняйте всю смесь на полу. Не забывайте следить за тем, чтобы толщина наносимого раствора была одинаковой по всей площади помещения. По истечении нескольких дней извлеките маяки и при помощи такого же раствора заделайте все щели.

Чтобы избежать появления трещин и не допустить преждевременного высыхания, постоянно смачивайте цементный раствор водой. Для лучшего результата следует накрыть поверхность полиэтиленовой пленкой примерно на две недели.

Вот и все, осталось теперь только дождаться, пока раствор полностью просохнет. Ни в коем случае не пытайтесь ускорить этот процесс при помощи обогрева, потому что есть большая вероятность, что просто появятся трещины. Поэтому ничего не предпринимайте, а просто ждите примерно четыре недели. Только спустя такое длительное время можно приниматься за выполнение оставшихся работ.

Есть еще некоторые полезные советы для того, чтобы теплые водяные полы были выполнены максимально правильно:

• Перед тем, как устанавливать бетонную стяжку, убедитесь в том, что нет утечек воды, и вся система работает без нарушений.
• Для того чтобы теплопотери были минимальными, перед укладкой водопроводных труб положите защитный слой утеплителя.
• Со всей ответственностью подойдите к выбору материалов для работ. Что касается выбора марки бетона, то ни в коем случае не пытайтесь сэкономить, некачественные материалы могут привести к образованию трещин и нарушению работы всей системы в целом.
• При выставлении маяков постоянно проверяйте необходимый уровень, они должны находиться в нужном положении, без малейших отклонений. В противном случае вы получите недостаточно ровную поверхность.
• Не забывайте периодически увлажнять раствор после его укладки, в течение нескольких недель. Делайте это до тех пор, пока раствор полностью не просохнет.

Эти простые рекомендации помогут вам выполнить укладку теплого пола в стяжку своими руками.

Виды тёплых полов

В водяных полах нагревательным элементом является вода

Современные системы тёплых полов представлены тремя основными разновидностями, которые отличаются друг от друга конструктивными особенностями.

Во-первых, это водяные системы напольного обогрева, где в роли нагревательных элементов выступают пластиковые трубы, наполненные жидким теплоносителем – водой, этиленгликолем, антифризом. Перемещается жидкость по трубам при помощи сетевого электронасоса, либо под действием гравитационных сил.

В ИК-полах нагревательный элемент – карбон

Вторая группа тёплых полов – генерирующие тепло посредством электроэнергии. В одном случае для передачи тепла окружающему воздуху применяется нагревающийся электрический провод, заключённый в изоляционную оплётку – это так называемые кабельные тёплые полы.

Другую разновидность электрических систем напольного обогрева представляют инфракрасные тёплые полы. Нагрев помещения в этом случае происходит за счёт специальной плёнки, внутри которой установлены карбоновые генераторы инфракрасного излучения.

Необходимые инструменты и материалы для работы

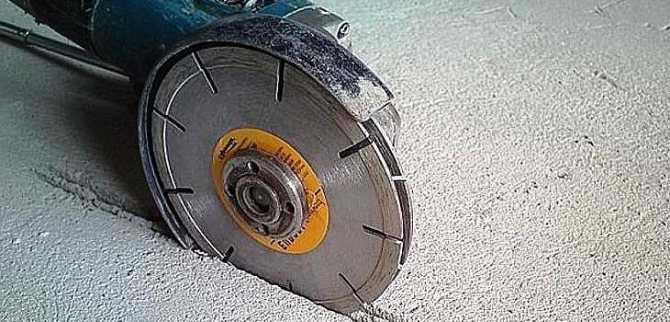

Болгарка с двумя дисками для штробления бетона

Перед укладкой системы нужно подобрать соответствующие инструменты и материалы. Мастеру потребуется пленка для гидроизоляции, тепловой изолятор, демпферная лента, бетонная смесь и специальный состав для выравнивания основания. В зависимости от типа системы необходимы такие инструменты:

• Водяной обогрев. Нужна газовая горелка, резак для труб из металлопластика, труборез. Для укладки элементов применяется армирующая лента, коллектор, смесительный узел.
• Инфракрасный пленочный. Требуется перфоратор, разводные ключи, строительный уровень, контактные зажимы, изолента, плоскогубцы. Также нужен тепловой отражатель, который укладывается под пленкой, термодатчик, регулятор, электропроводка, строительный скотч, чтобы клеить стыки гидроизоляции.
• Кабельный. Нужен толстый провод, муфты для соединения, плиточный клей, гофрированная трубка для изоляции кабеля.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

1. Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
2. При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.
3. При значительных перепадах заливается первый слой стяжки, который представляет собой цементную смесь с добавками пластификатора и фиброволокна.
4. Утеплитель укладывается на высохшую основу, для этого используется пенопласт или пеноплекс. Материал распределяют в шахматном порядке на поверхности и фиксируют на специальный клей, которым также промазывают края.
5. Сверху натягивается слой гидроизоляции или заливается стяжка.
6. Производится монтаж армирующего материала. Это может быть определенный вид сетки, который располагают на некотором удалении от половой поверхности.
7. На арматуру монтируется выбранная система электрического теплого пола. Каждый уложенный элемент должен располагаться точно по составленной схеме. Но если армирование проводится при помощи фиброволокна, а основа представляет собой монолитную цементную или бетонную основу, то обогреватель располагается непосредственно на поверхности.
8. После проверки правильности соединений и тестирования системы по установленным маякам заливается финишный слой стяжки. Для этого отлично подходят специальные растворы.
9. По прошествии определенного времени выполняется декоративная облицовка.

Стяжку может заменить плиточный клей, но этот вариант подходит только при облицовке плиткой

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

Требуемое оборудование для монтажа теплого пола

трубы, выполненные из современного материала, изготовленного с применением высоких технологий. Это может быть пластиковые или металлопластиковые изделия. Их качество должно гарантировать полную герметичность системы, легкий изгиб руками. Для сборки системы отопления нужно исключить стыковку труб, в этой конструкции должны быть использованы цельные трубы необходимой длины. Сроки эксплуатации труб и здания должны быть практически одинаковыми.

Особенными требованиями к трубам, предназначенным для сборки отопительной системы типа «водяной теплый пол» являются: стойкость к накоплению отложений на их  внутренней поверхности, влияющих на состояние всей системы, включая отопительный агрегат. Стоимость этих современных изделий соответствует их качеству;

материалом для термоизоляции пола могут служить пенопласт, один из видов утеплителя и его модификации. Специализированный вспененный полиэтилен, терамплен, с наклеенной фольгой, имеющей разметку для равномерного размещения труб. Изоляционный слой должен иметь толщину, превышающую 22 см. Лёгкость выполнения работ обеспечена, но при этом следует учитывать высокую стоимость изделия.

Стена и нагревательные элементы должны быть изолированы демпферной лентой;

Для корректной работы водяного теплого пола, схема должны быть оснащена необходимым оборудованием:

• коллектор из легированной стали с комплектом регулируемых расходомеров,
•  шаровыми кранами,
• электромеханическим схема, в едином корпусе которой размещены электродвигатель, редуктор, датчик, блок управления (или сервоприводом),
• соединительным элементом «евроконус», представляющего систему из накидной гайки, обжимного кольца и конуса,
• насосно-смесительным  блоком, для поддержания постоянной температуры в узле подачи теплоносителя,
• шкафом для размещения коллектора с распределителем отопительного контура и узлом, предназначенным для поддержания нужной температуры в каждом помещении.

Настильный деревянный теплый пол

Наиболее часто настильный деревянный теплый пол устраивается в деревянных домах. Собрать систему можно на основе реек или специальных модулей. Последний вариант предполагает использование готовых модулей с пазами для укладки труб. Деревянная стяжка под водяной теплый пол – это модули, которые располагаются на лагах, расстояние между элементами должно составить 600 мм. Между лагами располагается теплоизоляция и гидроизоляция. Между модулями должно быть оставлено расстояние в 20 мм, которое будет необходимо для компенсации температурного расширения.

Для реечного способа понадобится черновой пол. Рейки должны быть удалены друг от друга на расстояние, которого будет достаточно для размещения труб с определенным шагом. При укладке реек или модулей следует соблюдать выполненный план раскладки. Такие водяные теплые полы под ламинат без стяжки предусматривают необходимость укладки финишного покрытия толщиной в 10 мм. Располагать материал можно поверх металлических пластин, уложив на них мягкую подложку для шумоизоляции.

Металлические пластины необходимы для укладки труб, первые из которых располагаются на модулях с пазами. Если вы желаете использовать в качестве чистового покрытия линолеум или плитку, то такой деревянный теплый пол необходимо подготовить, уложив поверх пластин плиты гипсокартона, ДСП или фанеру, закрепив и заполнив стыки шпаклевкой.

Состав стяжки

Во время приготовления раствора нужно соблюдать рекомендованные пропорции. Это обязательное правило, если нужно получить крепкое покрытие. Но не всегда удается получить высокое качество только за счет песка и цемента. Для этого нередко используются пластификаторы. Это специальные добавки, повышающие качественные характеристики раствора. Благодаря ним достигается гомогенность состава, необходимая пластичность и быстрое удаление жидкости.

Если рассматривать смесь со стороны наличия жидкости, то стяжки можно разделить на несколько видов:

• Сухой вид смеси. Такая смесь не содержит воды. В качестве заполнителя используется керамзит из мелких фракций. Чтобы не повредить теплый пол, на него укладывают ДВП. Но для укрытия нагревательных элементов данный способ укладки используется редко.
• Полусухой вид смеси. При выборе такой стяжки нужно использовать минимум воды. Нередко качество состава увеличивается за счет добавления фиброволокна. Монтаж теплого пола под стяжку такого типа проводится только для инфракрасного обогрева и нагревательных кабелей.
• Жидкий вид смеси. Это наиболее распространенный тип бетонной смеси. Он обеспечивает максимальную гомогенность основы. Это достигается за счет полного заполнения всех пустот стяжки.

Цементно-песчаная смесь выполняет несколько функций. В первую очередь она используется для защиты обогрева от излишней механической нагрузки. Стяжка играет роль аккумулятора теплоты. Сначала нагревательные элементы генерируют энергию, которая передается бетонному покрытию. Далее тепло поступает в помещение, прогревая воздух. Потому бетонная стяжка – это своего рода распределительный теплообменный аппарат.
