Фильтр-грязевик для отопления

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

• горизонтальный,
• вертикальный
• и Y-образный.

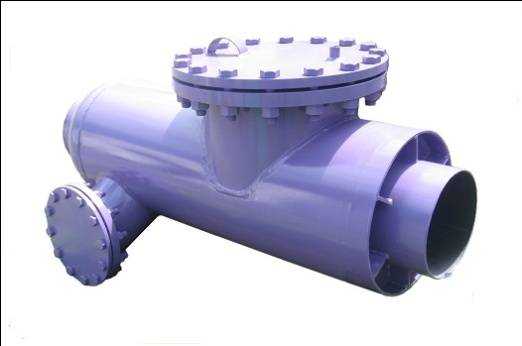

Рисунок 1. Горизонтальный грязевик

Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

• фланцевые
• и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Но на самом деле, описанные модели механических фильтров – грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести – фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

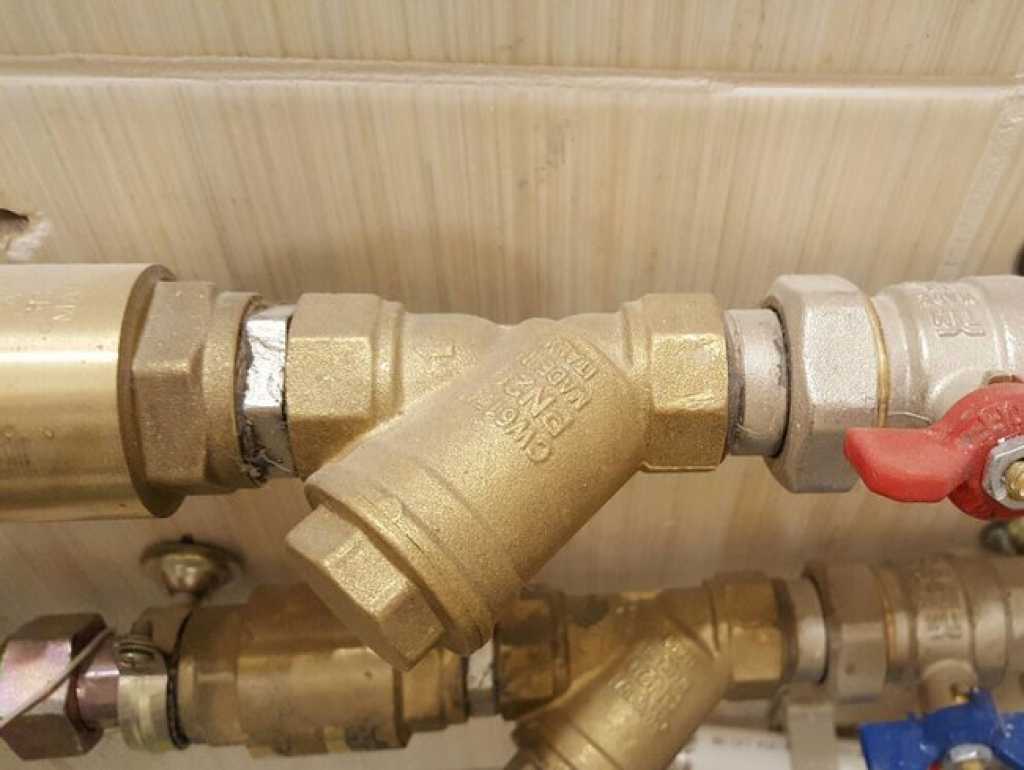

Рисунок 3. Y-образный фильтр

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

• прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
• в городских квартирах пригодится регулятор-ограничитель напора;
• подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
• эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

• Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
• Необходимо самостоятельно контролировать и пополнять засыпку.
• Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Обслуживание грязевиков в системе отопления

Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.

В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.

Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.

Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя

Эту функцию принимают на себя грязевики

Эту функцию принимают на себя грязевики.

При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти сосем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.

Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.

Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.

Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.

Забитые грязью секции радиаторов — причина их неравномерного нагрева

Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.

Иногда при вскрытии батареи можно увидеть подобную «печальную» картину

Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.

Типы фильтров для отопительных систем

Широко распространены несколько видов фильтрующих элементов. В зависимости от материала, размера и способа очистки они устанавливаются в различные типы контуров с жидким теплоносителем: от индивидуальных отопительных систем до промышленных трубопроводов.

Солевые фильтры

Один из надежных способов защиты оборудования — установка фильтра полифосфатного для котлов. Такое приспособление относится к группе солевых очистителей и очищает теплоноситель в системе при помощи реагента. В роли связующего реагента выступает полифосфат натрия. Магний и кальций, входящие в состав «жесткой» воды, проходя через колбу с реагентом, вступают в реакцию и связываются с ним. Производительность такого фильтра зависит от свойств и химического состава воды в системе, а также от скорости движения теплоносителя.

Магнитный фильтр для отопления — cмягчитель «жесткой» воды

Так выглядит цилиндр магнитного фильтра

Один из широко распространенных способов изменить природные свойства воды и смягчить ее – это магнит. Магнитный фильтр для отопления представляет собой цилиндр, в котором помимо фильтрующей сетки установлен магнит. Принцип работы магнитногидродинамического резонанса основан на том, что под действием магнитного поля соли кальция, которые собственно и составляют основу отложений в трубных системах, переходят в другое состояние. Эта новая модификация кальция не кристаллизуется на стенках, а улавливается сеточными фильтрами и выводится из системы. Установка магнитного фильтра особенно актуальна для газового котла. Сам котел является самым дорогим звеном отопительного контура. Его ремонт или замена – дорогостоящая и трудоемкая процедура, которой можно если не избежать, то, во всяком случае, отсрочить. Каждый владелец такого оборудования стремится свести к минимуму эксплуатационные и аварийные расходы. И поможет в этом магнитный фильтр для котла отопления. Второе его название — умягчитель воды. Ведь именно обилие несвязанных солей делает воду жесткой. Жесткость воды во многом зависит от района проживания.

Грязевик для систем отопления

Пожалуй, самая популярная и широко распространенная разновидность фильтрующих приспособлений – это механические. Они предназначены для вывода из системы грубых и средних фракций. Образуются такие механические включения в системе двумя способами: либо попадают извне, либо являются продуктами коррозии труб. По разным параметрам грязевые фильтры для отопления можно классифицировать на несколько подгрупп:

• по размерам ячейки фильтрующей сетки выделяют фильтры грубой и тонкой очистки для отопления. Первые задерживают механические включений размером до 300 микрон, вторые – до 5 микрон. Фильтры тонкой очистки часто поставляются в комплекте с некоторыми моделями котлов двухконтурных. Поскольку данное оборудование наиболее требовательно к условиям эксплуатации;
• по способу монтажа выделяют резьбовые или фланцевые грязевики для отопления. Как понятно из названия, они отличаются способом установки в систему;
• по способу очистки выделяют непромывные, промывные и самопромывные фильтры. Очистка фильтрующих элементов грязевика для отопления – дело несложное и вполне может быть проведена своими руками. Для этого требуется отвинтить заглушку, вытащить сетку, и, промыв ее под струей воды, установить обратно. Разумеется, участок системы отопления предварительно следует отсечь, перекрыв краны.

Виды фильтров и улавливаемые ими загрязнения

Группа фильтров*Задерживаемые загрязнения

Фильтры грубой очисткиклассы G1(EU1), G2(EU2), G3(EU3), G4(EU4)	Пух, сажа, частицы крупной пыли, насекомые, перья, крупные семена растений.
Фильтры тонкой очисткиклассы F5(EU5), F6(EU6), F7(EU7), F8(EU8), F9(EU9)	Частицы размером более 1 микрометра: средняя и мелкая пыль, пух, средняя и мелкая пыльца растений, споры грибов/плесени, бактерии
Фильтры высокой эффективности** EPAHEPA классы E10(H10), E11(H11), E12(H12), H13(H13), H14(H14)	Более 99% всех частиц величиной более 0,3 мкм: мельчайшая высоко-аллергенная пыль PM2.5, споры грибов и пыльца, способные оседать на легких, опасные вирусы и бактерии, частицы cмога.
Фильтры сверхвысокой эффективности очистки ULPAклассы U15, U16, U17, U18.	Эффективность фильтрации составляет от 99,9995% до 99.9999995 % с величиной проскока от 0,0005% до 0,000005%.
Адсорбционно- каталитические фильтры (угольные) Качество очистки от газов зависит от качества и количества наполнителя (угля и катализаторов)	Фильтрует:Фенол, Бензол, Диметилфталат, Толуол, Стирол, Этилбензол, Этилацетат, Бутилацетат, Ксилол 1,2-дихлорэтан Бензпирен (бензапирен), Ртуть, Фтороводород, Бораты (соли борной кислоты) Не фильтрует: CO (угарный газ), CO2 (углекислый газ), формальдегид, сернистый ангидрид, диоксид азота, аммиак, табачный дым.
Фотокаталитические фильтры (ФКО)	Фильтрует: Почти все органические соединения, включая микробов и вирусы.(аммиак, сероводород, фенол, бензапирен, бензол, пиридин, цианистый водород, метан, ксилол, толуол, этил бензол, нафталин, диметиламин, формальдегид), а так же некоторые неорганические соединения, например СО (угарный газ). Фильтрует слабо: Диоксид серы, серную кислоту. Не фильтрует: Неорганическую пыль.
Электростатические фильтры	Фильтрует: Пыль, копоть, табачный дым Не фильтрует:  Окислы азота, формальдегид, и другие летучие органические соединения.
Лабиринтные фильтры	Фильтрует: Крупную пыль, Порошок, Аэрозоли краски или лака (эффективность 90-98%), Не фильтрует:  Газы, Мелкую и среднюю пыль.

Классификация по ГОСТ Р ЕН 779-2014

ГруппаКласс фильтраСредняяпылезадерживающаяспособность,по синтетической пыли, %Средняяэффективностьдля частицс размером 0.4 мкм, %Минимальнаяэффективностьюдля частицс размером 0,4мкм,%

ГОСТ Р ЕН 779–2014
грубой очистки	G1	50 ≤ Аm < 65	—	—
G2	65 ≤ Аm < 80	—	—
G3	80 ≤ Аm < 90	—	—
G4	90 ≤ Аm	—	—
средней очистки	М5	—	40 ≤ Еm < 60	—
М6	—	60 ≤ Еm < 80	—
тонкой очистки	F7	—	80 ≤ Еm < 90	35
F8	—	90 ≤ Еm < 95	55
F9	—	95 ≤ Еm	70
ГОСТ Р ЕН 1822-1-2010	Группа	Класс фильтра	Интегральное значение, в %	Локальное значениеa, b, в %
Эффективность	Проскок	Эффективность	Проскок
EPA	Е 10	≥ 85	≤ 15	—	—
Е 11	≥ 95	≤ 5	—	—
Е 12	≥ 99,5	≤ 0,5	—	—
HEPA	Н 13	≥ 99,95	≤ 0,05	≥ 99,75	≤ 0,25
Н 14	≥ 99,995	≤ 0,005	≥ 99,975	≤ 0,025
ULPA	U 15	≥ 99,9995	≤ 0,0005	≥ 99,9975	≤ 0,0025
U 16	≥ 99,99995	≤ 0,00005	≥ 99,99975	≤ 0,00025
U 17	≥ 99,999995	≤ 0,000005	≥ 99,9999	≤ 0,0001

Классификация по ГОСТ Р 51251-99

Класс очистки воздухаDIN 24184
DIN 24185EN 779EUROVENT
4/5EN 1882Эффективность очисткиПрименение

Грубая очистка	EU1	G1	EU1		< 65	Фильтры грубой очистки используются в помещениях и процессах с низкими требованиями к чистоте воздуха. Это предварительная очистка в системах вентиляции и центрального кондиционирования. Применяются при эксплуатации компрессоров, холодильных машин в условиях большой запыленности.
EU2	G2	EU2		65 — 80
EU3	G3	EU3		80 — 90
EU4	G4	EU4		90 >
Тонкая очистка	EU5	F5	EU5		40 — 60	Фильтры тонкой очистки воздуха используют в системах кондиционирования и вентиляции. Очистка воздуха газотурбинных агрегатов. Применяются в качестве фильтров второй ступени очистки (доочистки). Используются в частных квартирах и домах, больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, в электронной, мясомолочной промышленности и т.п.
EU6	F6	EU6		60 — 80
EU7	F7	EU7		80 – 90
EU8	F8	EU8		90 – 95
EU9	F9	EU9		95 >
Особо тонкая очистка		H10		EU10	85	Фильтры абсолютной очистки применяются для чистых зон, чистых помещений. В фармацевтической и электронной промышленности, в качестве «финишных» фильтров, для решения проблем санитарии, гигиены и микроклимата в лечебных учреждениях, операционных; на АЭС; при производстве продуктов питания (бродильные отделения), лекарств и т.п.
	H11		EU11	95
	H12		EU12	99,5
	H13		EU13	99,95
	H14		EU14	99,995
	U15			99,9995	Фильтры окончательной очистки воздуха применяются в помещениях с самыми высокими требованиями к чистоте воздуха.
	U16			99,99995
	U17			99,999995
	U18			99.9999995

* В скобках указан европейский стандарт класса фильтрации.
** Фильтры высокой эффективности обеспечивают выполнение специальных требований к чистоте воздуха, в том числе в медицинских учреждениях.

Установка фильтра в систему отопления

Трубопроводы среднего и малого диаметра (именно их принято использовать при обустройстве автономного теплоснабжения) оснащаются муфтовыми фильтрами. Такие изделия имеют с обеих сторон зоны с резьбой. На корпусе имеются шестигранники, используемые для заведения ключа при сборке или демонтаже – рожкового, газового, разводного.

Способы установки фильтра в систему

Если эксплуатируются трубы большого диаметра, здесь подразумевается фланцевое соединение с применением уплотнительного кольца, которое обтягивается болтами. Монтаж достаточно трудоемкий, но снять этот компонент легко – не придется разбирать целый участок разводки.

Фильтры, устанавливаемые «наглухо», имеют с обеих сторон патрубки с фаской, предназначенной для выполнения сварного шва. Они имеют несъемное исполнение, встречаются все реже ввиду непрактичности и сложности замены.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Разновидности и характеристики фильтров

Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.

Полифосфатные

Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.

Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.

Полифосфатный фильтр для воды на газовый котел

Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.

К преимуществам солевых фильтров можно отнести:

• дешевизну;
• простоту в монтаже и обслуживании:
• продление срока работы котла;
• высокий уровень защиты от накипи.

Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.

Электромагнитные

По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.

Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.

Преимущества электромагнитных устройств в следующем:

• не боятся перепадов давления и температур;
• смягчают воду любой температуры;
• идеально сочетаются с газовыми котлами, независимо от материала труб;
• очищают внутренность оборудования без привлечения человеческих сил и разборки котла.

Электромагнитный фильтр для воды на газовый котел Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.

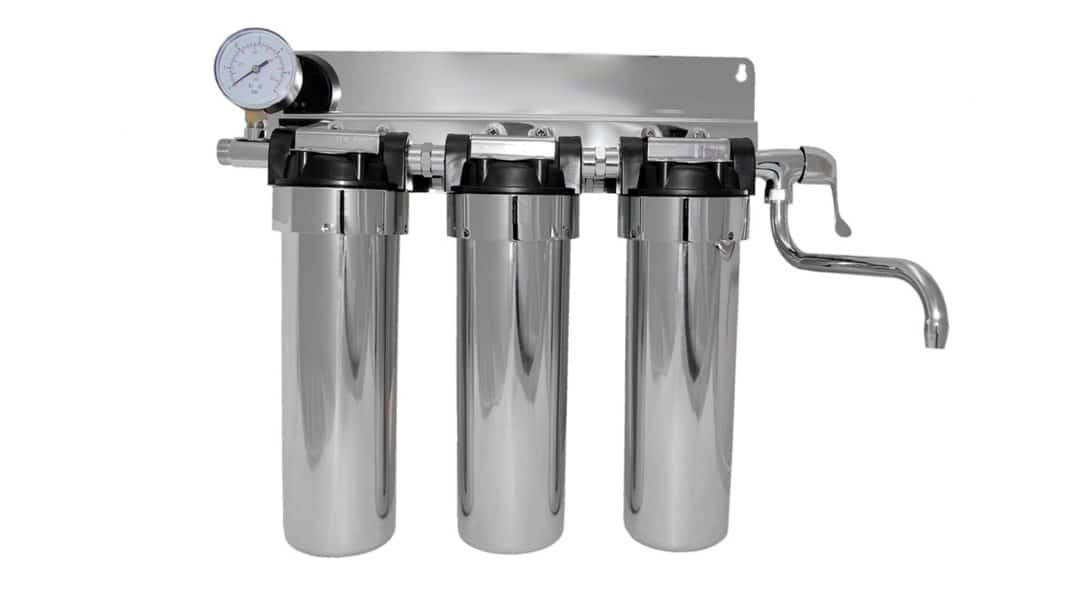

Картриджные

Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:

• механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания;
• ионообменные — считаются лучшими, т.к. снижают жёсткость воды;
• осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится;
• угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше;
• мембранные — очищают воду, но не смягчают ее.

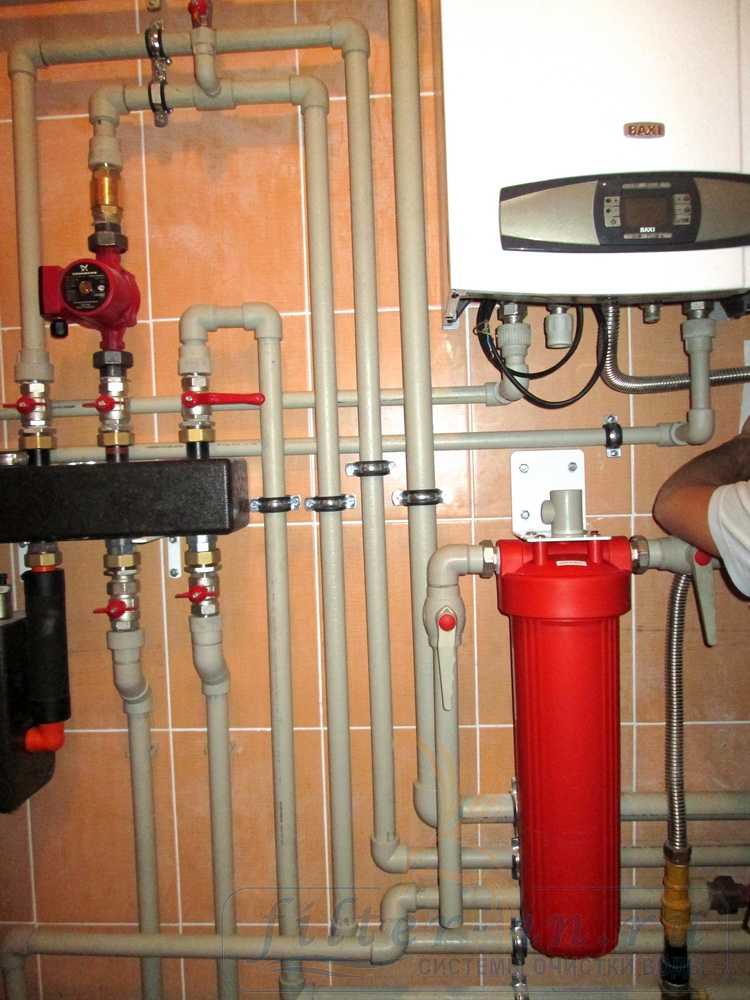

Фильтр для воды на газовый котел с картриджами Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.

Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.

Виды фильтров

В зависимости от принципов установки грязевика на системе отопления выделяют следующие его разновидности:

1. В автономных контурах с трубами среднего и малого сечения используются муфтовые конструкции. Элемент имеет резьбовую муфту, которая позволяет быстро установить деталь в контур.
2. Фланцевые грязевики применяются на трубопроводах среднего и большого диаметра. Для их установки понадобится уплотнительное кольцо, болтовая обтяжка и ответные фланцы, которые привариваются к трубопроводу.

Важно! При использовании фланцевого фильтра с его очисткой проблем не возникнет, потому что снять элемент можно быстро и без демонтажа отрезка труб

1. Глухие конструкции просто привариваются к трубопроводу. Для этого они имеют два патрубка с припусками для устройства сварного шва.

Теперь разберемся, как почистить грязевик в системе отопления. В зависимости от принципов обслуживания все фильтрующие приспособления делятся на три вида:

• самопромывные имеют специальный кран, во время открывания которого шлаки вымываются потоком воды;
• промывные конструкции имеют пробку и заглушку, сняв которые можно промыть фильтр;
• непромывные элементы приходится полностью демонтировать для прочистки, поэтому они не пользуются большой популярностью.

По степени очистки воды все фильтрующие устройства делятся на конструкции грубой и тонкой очистки. Первые имеют сетку с ячейками до 0,3 мм, задерживающую только крупные твердые загрязнения. Вторые фильтры имеют ячейки от 5 до 300 мкм. Они предназначены для бытовых систем водоснабжения и не применяются в отопительных сетях, потому что быстро засоряются.

Это сетчатые конструкции с резьбовыми муфтами. Они имеют разные размеры (0,5-2 дюйма) и монтируются в автономных системах. Технические характеристики латунных фильтров: размер ячеек 500-800 мкм, рабочее давление 16-20 бар, прозрачность до 53%, опрессовочное давление 24 бар.

Важно! Латунный грязевик устанавливается скошенной частью по направлению потока воды. При горизонтальной установке косой цилиндр должен быть снизу, а при вертикальной – скошенный элемент должен смотреть вверх

По конструкции они схожи с латунной разновидностью, но имеют магнитную стойку

Корпус и пробки прибора выполнены из чугуна, а фильтрующая сетка – из нержавеющей стали. Эти устройства очищают теплоноситель от вкраплений металла и механических частиц

По конструкции они схожи с латунной разновидностью, но имеют магнитную стойку. Корпус и пробки прибора выполнены из чугуна, а фильтрующая сетка – из нержавеющей стали. Эти устройства очищают теплоноситель от вкраплений металла и механических частиц.

Фланцевые магнитные

Магнитный фильтр для отопления вместо пробки имеет фланцевую заглушку. Он укомплектован сеткой для очистки от механических частиц и магнитом для устранения окалин металла

В продаже есть фильтры разного размера, поэтому важно правильно выбрать агрегат по параметрам сети

Абонентские грязевики

Эти приспособления одновременно выполняют функции отстойника. Они монтируются вертикально и горизонтально. Из-за внушительного объема очистка проводится намного реже. Эти модели подходят для монтажа на трубопроводы разного диаметра в любой точке системы.

Важно! Очищение теплоносителя в абонентских грязевиках проходит с использованием принципов гравитации и за счет сетчатого фильтра

Самоочистные грязевики

Это конструкции с металлическим корпусом и муфтовым соединением. Они имеют стальной или пластиковый стакан для сборки шлаков с краном для промывки. Наружная сетка отфильтровывает пузырьки воздуха из теплоносителя, а внутренняя сетка очищает от механических примесей.

Сверху прибора есть специальный блок для сбора отфильтрованного воздуха. Он оснащен автоматическим воздухоотводчиком. Чтобы прочистить фильтрующее приспособление, нужно открыть кран снизу и дать стечь шлакам.

Стоит знать! В продаже есть самоочищающиеся фильтры с манометрами и магнитами.

Техническое обслуживание грязевых фильтров

Техническое обслуживание осуществляют для каждого вида фильтров. Приборы нуждаются в регулярном очищении. Когда идет отопительный сезон, грязевики проверяются раз в месяц. В весенне-летний период такая манипуляция не проводится. Исключение — магнитный фильтр, который не загрязняется в течение нескольких лет, поэтому не нуждается в регулярном очищении.

​

Алгоритм очистки прибора:

• перекройте краны, установленные рядом с устройством, чтобы избежать протечки воды;
• поставьте под прибор емкость для слива остатка жидкости;
• снимите заглушку грязевика;
• сетку тщательно промойте;
• зафиксируйте элемент на место;
• верните заглушку в прежнее положение;
• откройте краны.

Установка фильтров и их регулярная очистка продлевают срок службы отопительной системы.
