Что такое геркон

Геркон – электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.

Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.

Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

1. Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
2. Бытовые счетчики.
3. Автоматические системы охраны и контроля положения.
4. Оборудование, работающее под водой или в условиях высокой влажности.
5. Телекоммуникационные системы.
6. Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.

Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.

Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Разновидности

В зависимости от нормального состояния контактов устройства разделяют на:

• замкнутые – цепь размыкается под воздействием магнитного поля;
• переключаемые – под воздействием поля замыкается один контакт, а при отсутствии поля – другой;
• разомкнутые – срабатывание геркона происходит при появлении магнитного поля.

В зависимости от конструкции датчики бывают:

• газовые – стеклянная гильза заполнена сухим воздухом или инертным газом;
• ртутные – на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.

Герконы по техническим характеристикам подразделяются на:

1. Герконы.
2. Газакон – устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
3. Геркотроны – реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
4. Герсикон – реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.

Принцип действия

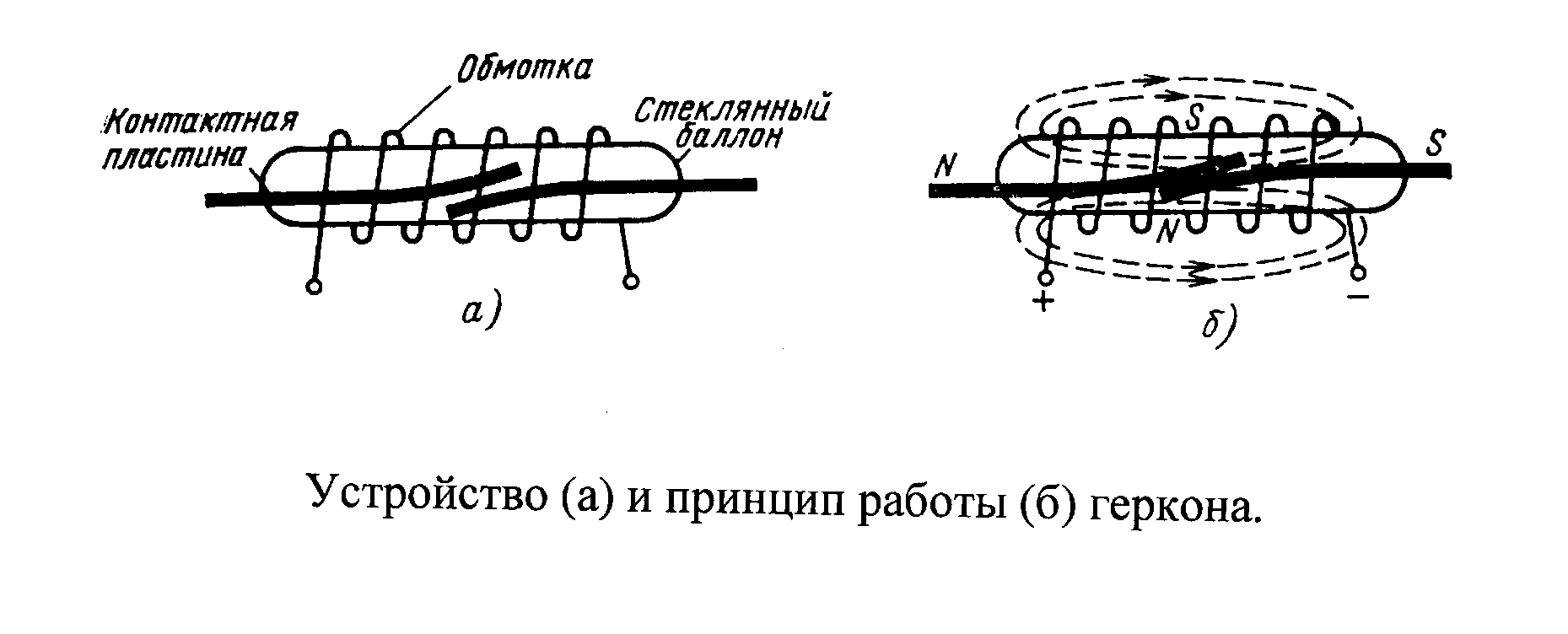

Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.

Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.

При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.

Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.

Характерные ошибки при монтаже герконов

• Установка герконов на подвижные элементы оборудования, без учета вибрационной защиты, в результате чего разрушается стеклянная колба.
• Установка герконов без учета предельно допустимых значений напряжения и мощности, в результате чего контакты могут залипать, пригорать, и в итоге выходить из строя.
• При линейном передвижении геркона в пространстве относительно магнита, или наоборот интервал расстояния должен соответствовать силы магнитного поля для переключения контактов. При большом расстоянии силы магнитного поля может быть недостаточно для срабатывания.
• Прежде чем подключить установленной сети проверьте его срабатывание мультиметром в режиме прозвонки. Особенно когда конструкция закрывается лицевой панелью или другими элементами, в противном случае для исправления придется разбирать установленные элементы.
• При монтаже датчиков защиты по току на герконах, не забывайте вращением сердечника настроить их на предельный ток срабатывания. В противном случае они будут срабатывать при меньшем токе, ограничивая производственный процесс, или вообще не сработают и аппаратура сгорит.

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

• Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
• Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

Принцип работы: герконовый выключатель

Устройства, работающие на основе герконовых контактов, находят применение в самых разных сферах деятельности. Так, герконовый выключатель – это специальное устройство срабатывания, которое используется в охранных системах, имеющих обозначение СМК, в системе освещения помещений, срабатывания оповещений и многих других.

Пример работы герконового выключателя и его особенностей:

1. После открытия двери, предварительно встроенное в дверную коробку устройство приближается к активному магнитному полю.
2. Под действием поля контакты соединяются и создают направленный поток тока.
3. Переключатель срабатывает и в помещении горит свет, пока геркон не покинет поле.
4. Возможен вариант самопроизвольного размыкания цепи, вследствие чего потухнет. Такое происходит из-за сильного потока, который геркон не выдерживает.

Несмотря на все особенности, такие датчики и автоматические выключатели широко распространены в охраняемых помещениях. Расшифровка аббревиатуры таких систем СМК – сигнализатор магнитоконтактный или магнитный контакт

Обращаем внимание на то, что все герконы не рассчитаны на многие стандартные показатели вольт. Например, 220В чаще всего потребуют взять дополнительный апгрейд геркона

Цифровые датчики: высокая надежность в дискретных приложениях

Во многих приложениях используется цифровой выход для определения, находится ли объект в определенной позиции. Например, датчик может быть использован для проверки наличия защитного ограждения на механизме. Если ограждение находится на своем месте, машина работает. Если же это не так, машина работать не будет. В этом типе дискретного приложения требуется цифровой выход. В приложениях с магнитными датчиками исключительную надежность обеспечивают следующие цифровые датчики:

Герконовые датчики: преимущества и применение

Герконовый датчик представляет собой электрический ключ, который для работы не требует питания, в отличие от интегральной схемы. Выводы заводятся в герметизированную стеклянную колбу, в которой находятся контактные пластины. В результате ключ в герконе обладает высокой надежностью, поскольку он не подвержен влиянию влаги или других факторов окружающей среды. Поэтому контакты не будут окисляться и с нагрузками логического уровня будут продолжать работать в течение миллионов циклов.

Герконовые датчики очень популярны среди приложения с питанием от батареи. Они используются в автомобильных составляющих безопасности, например, обнаружение защелкивания застежки ремня безопасности и обнаружение столкновения. Поскольку герконы могут переключать нагрузки и постоянного, и переменного напряжения, их часто выбирают для цифровых приложений типа «вкл/выкл», например, детектирование закрытия/открытия двери в системах безопасности и в бытовой технике.

Например, дверь холодильника использует геркон для определения закрытия двери. Магнит крепится к двери, а герконовый датчик закрепляется на неподвижной раме, скрытой за внешней стенкой холодильника. Когда дверь открыта, герконовый датчик не может обнаружить магнитное поле, что заставляет включиться светодиодную лампу. Когда дверь закрывается, датчик обнаруживает соответствующее магнитное поле, и светодиод выключается. В этом приложении микроконтроллер внутри блока управления получает сигнал от геркона, а затем включает или выключает светодиод.

Рисунок 1 – Геркон в двери холодильника используется для включения и выключения светодиода

Цифровые датчики Холла: преимущества и применение

Цифровые датчики Холла используют полупроводниковые приборы и их выходное напряжение изменяется в зависимости от изменения магнитного поля. Эти датчики объединяют в семе чувствительный элемент с эффектом Холла и электрическую схему, обеспечивающую цифровой выходной сигнал типа «вкл/выкл», что соответствует изменению магнитного поля без использования каких-либо движущихся частей. Использование датчика на основе эффекта Холла ограничено приложениями с низкими постоянными напряжением и током. В отличие от геркона, устройство на основе эффекта Холла содержит в себе активную схему, поэтому оно потребляет небольшое количество тока в любое время.

Цифровые датчики Холла обеспечивают высокую надежность и для точных требований к измерениям могут быть запрограммированы на активацию при заданной величине магнитного поля.

Эти датчики очень популярны в высокоскоростных измерительных схемах таких бытовых машин, как стиральные машины и сушилки. В этом применении вращающийся 16-полюсный кольцевой магнит активирует чип датчика Холла при каждом прохождении красного (северный полюс) сегмента и деактивирует его при каждом прохождении белого (южный полюс) сегмента, что дает очень точный сигнал, соответствующий скорости. Цифровые датчики Холла особенно полезны в автомобильных приложениях безопасности, таких как определение защелкивания застежки ремня безопасности и определение скорости зубчатой передачи.

Рисунок 2 – Схема применения датчика Холла для измерения скорости

Выбор магнитов

Для общего применения в основном используются четыре группы магнитов: ферросплавы, альнико AlNiCo, неодимовые NdFeB и самариевые SmCo (таблица 2). Для того чтобы подобрать подходящий магнит, следует учитывать такие факторы как температура среды, размагничивание близкорасположенными источниками магнитных полей, свободное пространство для движения, химический состав окружающей среды.

Неодимовые магниты обладают наибольшей энергией, наибольшей остаточной намагниченностью и коэрцитивной силой. Они имеют сравнительно невысокую цену и более высокую механическую прочность, чем самариевые SmCo. Могут использоваться при температурах среды до 200°C. Не рекомендуется использовать эти магниты в средах с повышенным содержанием кислорода.

Самариевые SmCo имеют высокую энергию и подходят для применений, где требуется высокая стойкость к размагничиванию. Имеют великолепную термическую стабильность и могут использоваться в средах до 300°C, обладают высокой коррозийной стойкостью. При этом их цена – самая высокая среди всех типов магнитов. Их недостатком является очень высокая хрупкость.

Альнико AlNiCo намного дешевле, чем магниты из редкоземельных элементов и подходят для большинства применений. Имея низкую коэрцитивную силу, отличаются великолепной термической стабильностью вплоть до 550°C.

Ферритовые магниты являются самыми дешевыми, но при этом хрупкими. Имеют неплохую термическую стабильность и могут использоваться при температурах до 300 °C. Очень стойки к коррозии. Требуют механической обработки для соответствия жестким габаритным допускам.

Таблица 2. Выбор магнитов для управления герконами

Показатели	Увеличение показателей →
Цена	Феррит	AlNiCo	NdFeB	SmCo
Энергия	Феррит	AlNiCo	SmCo	NdFeB
Диапазон рабочих температур	NdFeB	Феррит	SmCo	AlNiCo
Коррозионная стойкость	NdFeB	SmCo	AlNiCo	Феррит
Коэрцитивная сила	AlNiCo	Феррит	NdFeB	SmCo
Механическая прочность	Феррит	SmCo	NdFeB	AlNiCo
Температурный коэффициент	AlNiCo	SmCo	NdFeB	Феррит

Область применения герконов

Контактные группы на герконах активно используют в электрических схемах охранной сигнализации. Группа контактов на герконах в одном корпусе может одновременно делать переключения в нескольких электрических цепях не связанных друг с другом. В сигнализации это применяют для включения звуковой, световой индикации сработки, для передачи сигналов на дежурный пульт управления.

Пример установки герконов в РЩ мобильной перекачивающей станции горючего

На предприятиях с взрывоопасными примесями эффективно используют герконы для коммутации электрооборудования различного назначения, так как при замыкании и размыкании контактов нет искр выходящих за пределы герметичной стеклянной колбы корпуса. Для запуска мощных электродвигателей применяют герконы способные подключать цепи с нагрузкой до 45 кВт.

Кроме низковольтного оборудования, есть модели герконов которые используются для замыкания цепей с напряжением от 1000 В до 100 кВ, в релейной защите высоковольтных воздушных линиях для передачи электроэнергии. На таких элементах устанавливают дугогасящие конструкции и дэмпферные приспособления для гашения вибрационных колебаний контактов. Герконовые изделия для коммутации предоставляют возможность развития новых направлений в приборостроении, автоматических устройств управления и защиты в релейных системах.

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.

Линии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.

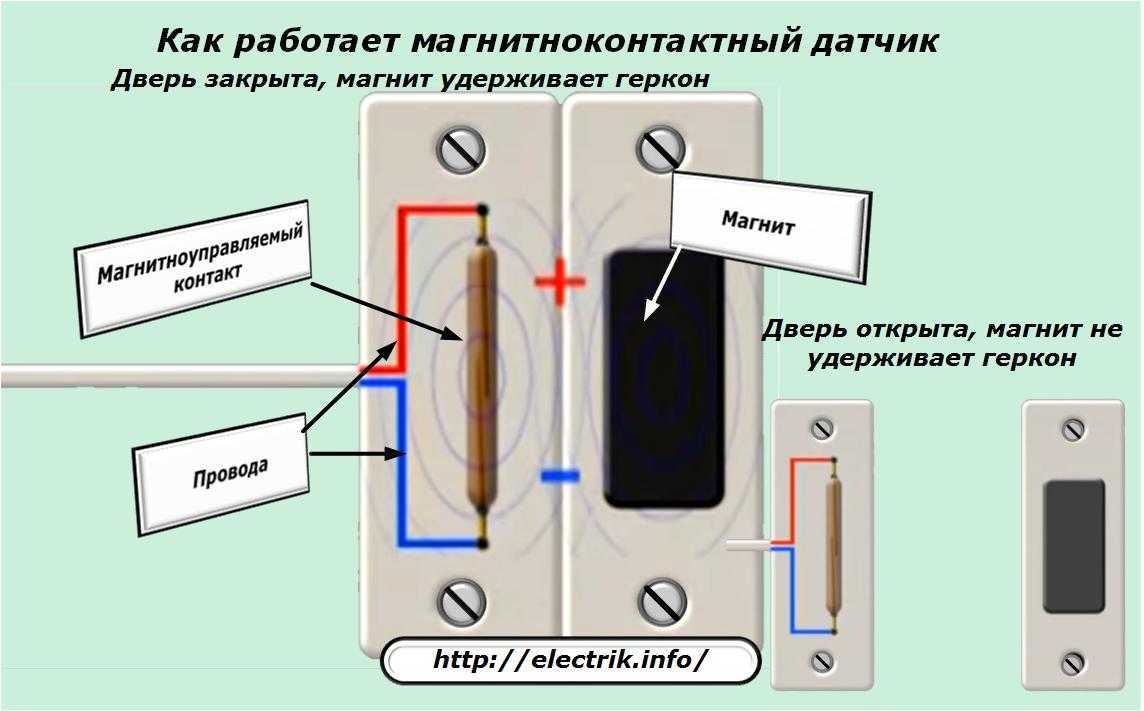

Пример монтажа герконовых датчиков на двериА – контакты находятся в разомкнутом состоянии;Б – контакты замыкаются сигнализация срабатывает:

Скрытые герконовые датчики в профиле металлических дверей В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

• Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
• Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
• Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

Защита герконов и герконовых реле

В цепях, где геркон работает с индуктивной нагрузкой, такой как катушка реле, соленоид, трансформатор или миниатюрный мотор, энергия магнитного поля, накопленная в индуктивных компонентах, при коммутации будет испытывать высокие нагрузки по напряжению и току. Это обстоятельство будет негативно сказываться на сроке службы геркона.

Существует несколько способов устранить эту проблему.

1. Использование шунтирующего диода (в зарубежной литературе он часто встречается под названием flyback или freewheeling diode) возможно в цепях постоянного тока (рисунок 24). Для переменного напряжения придется использовать защитный диод Зенера (он же лавинный диод или TVS-диод), варистор или RC-цепочку (снабберную RC-цепь). Каждый из способов имеет как достоинства, так и недостатки.

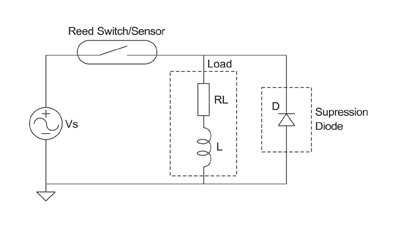

Рис. 24. Защита геркона шунтирующим диодом

1. Использование варисторов или двунаправленных TVS-диодов (рисунок 25). Данные компоненты проводят ток при превышении некоторого порогового значения напряжения. Эти компоненты ставят в параллель с герконом. Рабочие напряжения для TVS-диодов составляют от 2,5 до 600 В, а для варисторов – от 9 до 3500 В. Варисторы обладают значительно большими импульсными мощностями, чем TVS-диоды, но их емкость также значительно выше, и это негативно влияет на контакты геркона при замыкании, поскольку при этом через них протекает больший ток за счет разрядки этой паразитной емкости. Для защиты геркона в цепи переменного напряжения можно использовать только двунаправленный TVS-диод, чтобы он не шунтировал разомкнутый геркон при прямом смещении по напряжению.

Рис. 25. Защита геркона варистором

1. Использование подавляющих RC-цепей (снабберных цепей).

Существует два варианта подключения снабберной цепи: параллельно геркону (рисунок 26) или параллельно нагрузке (рисунок 27). Первый способ является предпочтительным. Он позволяет снизить напряжение при коммутации и таким образом избежать образования искр. Но в этом случае при коммутации через геркон будет протекать больший ток, обусловленный разрядом конденсатора.

Рис. 26. Защита геркона снабберной цепью, подключенной параллельно геркону

Рис. 27. Защита геркона снабберной цепью, подключенной параллельно нагрузке

Таким образом, мы столкнемся с решением задачи по выбору подходящего по сопротивлению резистора и конденсатора по емкости. Малая емкость будет плохо сглаживать скачки напряжения при переходных процессах , особенно при большой реактивной составляющей нагрузки. А большая повысит стоимость снабберной цепи и при этом увеличит коммутационный ток, что также негативно скажется на долговечности геркона. Для ограничения тока во время замыкания контактов геркона используется резистор. Посчитаем сопротивление:

По закону Ома:

Напряжение на герконе должно лежать в пределах 0,5 от максимального пикового значения Vpk напряжения (1)

(1)

и троекратного его превышения 3*Vpk. Производим расчет по формуле (2):

(2)

где Isw – ток коммутации геркона.

Уменьшение сопротивления резистора в снабберной цепи уменьшит износ контактов геркона от электрических дуг, при этом высокое сопротивление будет положительно влиять на ограничение тока «конденсатор-геркон». Для подбора подходящей емкости рекомендуется начать с 0,1 мкФ. Это очень распространенная емкость и ее цена очень мала. Если этой емкостью не удается избавиться от искр при замыкании контактов геркона, то попробуйте ее постепенно увеличивать до исчезновения искр при коммутации. Параллельно с этим не забывайте про ток коммутации.

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности

При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).

Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.

Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.

Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.

Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.

ПРИНЦИП ДЕЙСТВИЯ И ХАРАКТЕРИСТИКИ

Принцип действия герконовых реле основан на свойстве некоторых ферромагнитных материалов менять свою ориентацию в пространстве под действием магнитного поля, а именно при возбуждении магнитного поля в катушке, подключенной к цепи управления, происходит намагничивание контактов геркона.

Вследствие этого происходит замыкание или размыкание контактной группы, находящейся в герметично запаянной колбе.

Большая распространенность и широкий спектр применения обуславливает значительные конструктивные отличия. Герконовые реле можно разделить на несколько групп по типу используемых контактов:

• устройства с нормально открытой (разомкнутой) контактной группой;
• с нормально закрытой (замкнутой) контактной группой;
• реле с комбинированной группой контактов, при чем коммутация может осуществляться как с помощью одного геркона с контактами разных типов, так и группой герконов.

По конструктивному исполнению реле герконовые коммутационные устройства также можно подразделить на:

Сухие

— колба геркона заполнена инертным газом, также для увеличения допустимых токов контакты геркона могут помещаться в вакуум.

Смоченные

— для предотвращения вибрации контактов на место их соприкосновения помещается некоторое количество ртути.

При проектировании цепей управления, содержащих герконовые реле или замене электромеханических реле на данный тип устройств следует обратить внимание на следующие характеристики:

1. Напряженность магнитного поля, вырабатываемого катушкой, при котором происходит коммутация контактов геркона.
2. Напряженность магнитного поля, при котором происходит обратная коммутация цепи.
3. Напряжение пробоя — значение напряжения при котором происходит пробой нормально открытой контактной группы геркона.
4. Время реакции — время между подачей сигнала на катушку и замыканием или размыканием контактов.
5. Период отпускания — время между снятием напряжения с катушки и возвращением контактов геркона в нормальное состояние.
6. Количество циклов коммутации — число замыкания и размыкания контактов при котором сохраняются заданные рабочие параметры устройства.
7. Коммутируемая мощность — максимально допустимая мощность, которую выдерживают контакты устройства без потери функционала.
8. Допустимое напряжение — максимально допустимое напряжение в управляемой цепи.
9. Допустимый уровень вибрации — при вибрации, превышающей допустимые производителем нормы возможно нарушение герметичности колбы геркона или самопроизвольное замыкание контактов.

Также при использовании герконовых реле в цепях, содержащих полупроводниковые элементы и микросхемы чувствительные к скачкам напряжения, следует учитывать, что в виду особенностей конструкции, между отходящими контактами геркона может образовываться паразитная емкость, приводящая к выходу из строя электронных компонентов. Помимо факта появления паразитной емкости, возможно произвольное замыкание контактов геркона в наведенном магнитном поле, избежать несанкционированного срабатывания поможет дополнительная экранировка корпуса реле.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Герконы в колбе из зеленого стекла.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:

Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 – 2,0мс) И (0,2 – 1,0мс) соответственно. Срок службы некоторых герконов доходит до 4 – 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.

Недостатки герконов

На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.

Как подключить геркон.
