Колодец для монтажа водопровода: инструкция по выбору и установке

Виды и их роль

Резервуары, которые устанавливаются на сетях водопровода, используются для проведения мероприятий.

Среди них цели заключаются в следующем:

контролировать место, где есть пересечение, ответвление или повороты труб сети. В каждой системе имеются прямые участки. В начале и конце участка устанавливают колодец, чтобы всегда был доступ к трубам в случае поломок или для проведения плановых мероприятий (как почистить колодец самостоятельно прочитайте здесь). Кроме того, в местах, где имеются ответвления и повороты, есть соединения в виде фланцев и муфт. Именно в них, чаще и обнаруживается протекание;
дает доступ к тем местам, где располагается регулировочная, запорная или регулировочно-запорная арматура. Часто в этих местах, где пересекаются и ответвляются трубы, устанавливают различную арматуру. Это требуется, чтобы была возможность управлять и регулировать потоки (про редуктор давления воды в системе водоснабжения написано здесь). Для доступа к каждой, имеются тоже колодцы;
место, где располагается насосная станция, различное оборудование, в том числе и приборы для учета. Ряд различных механизмов и устройств размещают прямо на линии. Засыпать их землей нельзя. Чтобы постоянно иметь доступ, такие устройства размещают в специальных резервуарах;
колодцы приемного или дренажного назначения требуются, чтобы был доступ к вытекающей из-за аварии или планового слива жидкости в водопроводной сети. В дальнейшем осуществляется ее прием и дренирование;
если система водоснабжения автономная, колодец иногда служит источником воды (ее можно пить). Либо он служит в роли кессона, где выступает над устьем скважины;
резервуары эксплуатационного и инспекционного назначения устанавливают в местах, где трубы вводятся в дом или проходят через различные препятствия.

В зависимости от назначения, их делят на группы:

Инспекционные. Необходимы для проведения контроля различных узлов и ответственных зон на сети.
Станции, где размещается оборудование – машинные отделения. В основном, устанавливаются греющий кабель для водопровода (написано здесь), различные редукторы, счетчики, насосы и прочее.
Точки управления, где располагаются задвижки, краны, вентили и другие детали, помогающие управлять системой.
Дренажные колодцы. Применяются, чтобы собирать, поглощать и отводить воду. Как пример такого дренажного устройства можно привести мокрый колодец на водопроводной системе. Смотровой колодец для дренажа (описан здесь) требуется, чтобы сливать воду во время ремонтных работ. Жидкость направляют в этот колодец, а потом ее оттуда выкачивают с помощью насоса.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),
Поворотный смотровой колодец
узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),
Конструкция канализационного колодца узлового типа
контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

особенности и Материалы строительства

Какими смогут быть стены колодца?

Железобетон

Как раз из него значительно чаще изготавливаются стены колодцев для обслуживания многоквартирных домов. Но, частниками цементные колодцы также строятся, но в случае если для ввода воды в личный дом чаще сооружаются прямоугольные либо квадратные в сечении монолитные конструкции (они требуют более несложной опалубки), то организации придерживаются более технологичной схемы, применяя готовые кольца.

Любопытно: в приложениях к нормативным документам возможно отыскать сметные нормы на работы и основные материалы. К примеру, сметная таблица водопроводных колодцев за номером 22-04-003, приложенная к ГЭСН-2001-22, содержит полный список материалов и работ для устройства сборно-монолитного колодца объемом 10 кубов.

Как выглядит независимое строительство? Совершенно верно так же, как при сооружении цементного септика либо погреба.

Единственная проблема заключается в том, что конструкция опалубки обязана предусматривать отверстия под лотки ввода и трассы.

Отрывается котлован, размер которого пара превышает будущий размер колодца.
Дно засыпается приблизительно 20-ю сантиметрами щебня либо песка. Подсыпка станет основанием для стенку и выполнит функцию дренажа.
Стены котлована перекрываются гидроизолирующим материалом — рубероидом либо полиэтиленом. Он, среди другого, не позволит цементному молочку безтолку фильтроваться в грунт, тем самым уменьшая прочность конструкции.
Сооружается армокаркас. В совершенстве рифленая арматура вяжется отожженной проволокой, но возможно использована готовая сетка либо обрезки металлоизделий.
Строится опалубка. Материал — доски, ОСП, ЦСП либо фанера.
Опалубка послойно заливается бетоном марки М200 либо самостоятельно приготовленным раствором. Состав — 1 часть цемента, 3 части песка и 3 части щебня. Через каждые 20-25 сантиметров бетон штыкуется арматурой.
Сверху укладывается готовая плита с оголовком колодезного люка.

Кирпич

Сооружение кирпичных стенок ненамного сложнее, но размер котлована в этом случае будет больше. Обстоятельство — в том, что для кирпичной кладки очень желательна наружная гидроизоляция. Она выполняется битумной мастикой в пара слоев.

Внимание: для кладки употребляется только красный глиняный кирпич. Силикатный быстро разрушается во мокрой среде

Сама кладка в полной мере традиционна: в полкирпича, с перевязкой горизонтальных последовательностей как минимум на четверть длины кирпича. В качестве связующего употребляется цементно-песчаный раствор в пропорции 1:3, песок предварительно просеивается. Толщина шва — стандартные 12 миллиметров.

Пластик

Пластиковые канализационные и водопроводные готовые колодцы выгодны тем, что разрешают значительно сэкономить время. Их стены являются, в большинстве случаев, толстую гофрированную трубу из полиэтилена либо полипропилена с отводами под лотки и уплотнительными кольцами.

Цена этих изделий, но, пара превышает затраты на строительные материалы при независимого строительства из бетона либо кирпича. Колодец высотой два метра и диаметром 70 см обойдется приблизительно в 15-17 тысяч рублей.

Как выполняется монтаж водопроводного колодца из пластика?

Отрывается котлован пара большего если сравнивать с колодцем размера. Запас по габаритам обязан составлять приблизительно 20 сантиметров по всем направлениям.
Формируется песчаная подсыпка.
Пластиковая конструкция опускается на дно котлована.
При наличии пригружной камеры (утяжелителя, емкости, мешающей всплытию пластика во мокром грунте) она заполняется бетоном.
Монтируются все коммуникации: к отводу автострады подключается запорная арматура, колодезный фильтр неотёсанной очистки и водосчетчик.
Выполняется обратная засыпка. Для колодцев повышенной жесткости (с гофрированной поверхностью) употребляется вынутый ранее грунт с трамбовкой каждые 20 сантиметров. Для конструкций с ровными стенками засыпка выполняется цементно-песчаной смесью в пропорции 1:5.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.

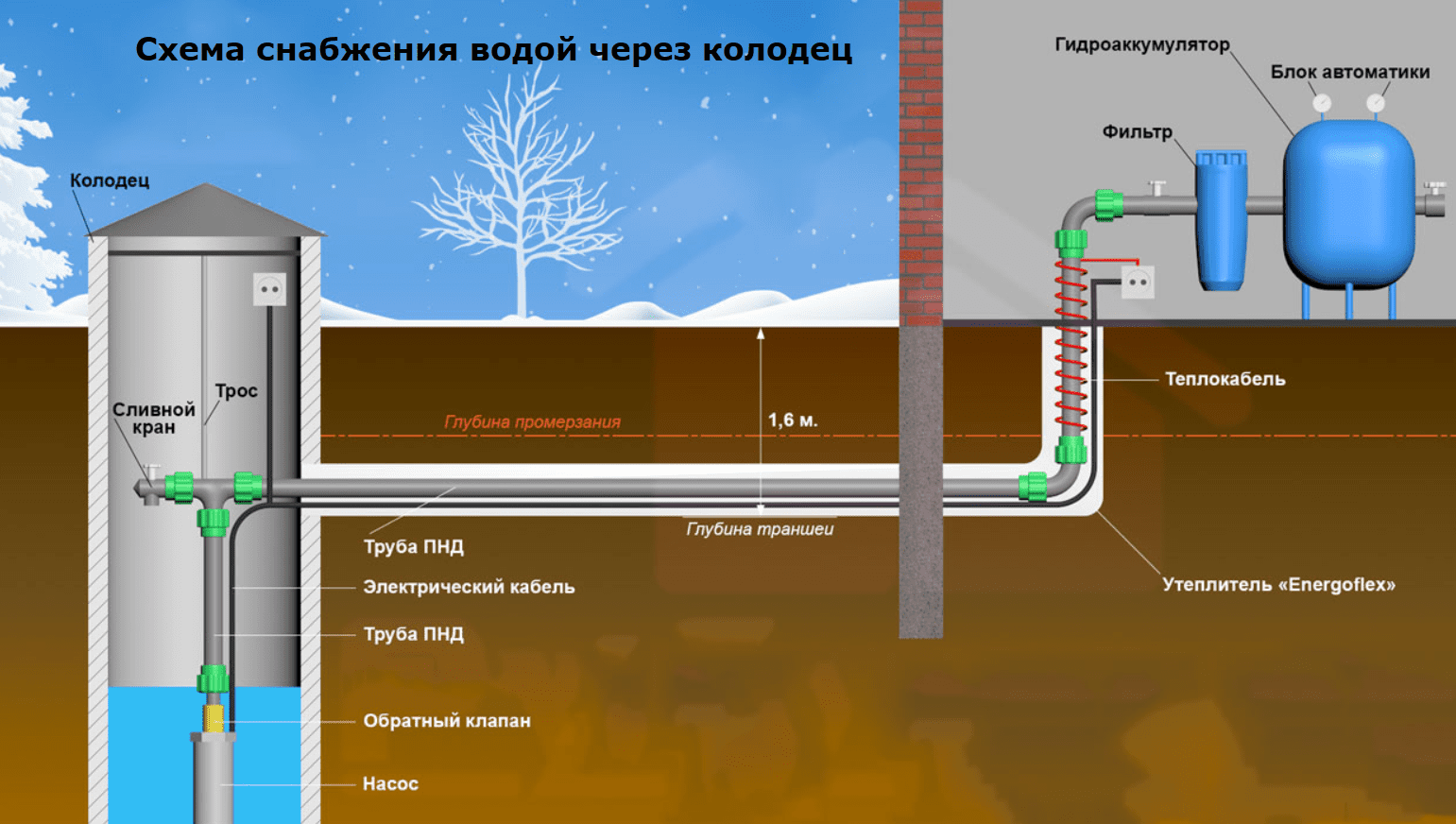

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

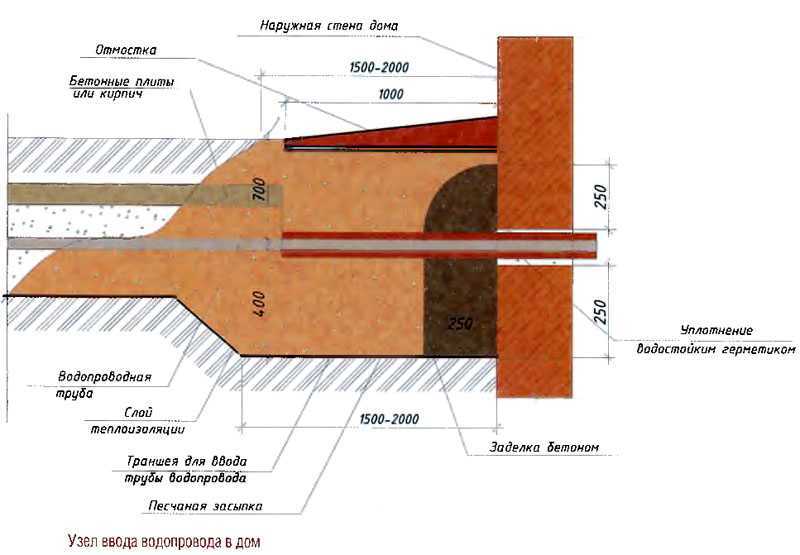

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

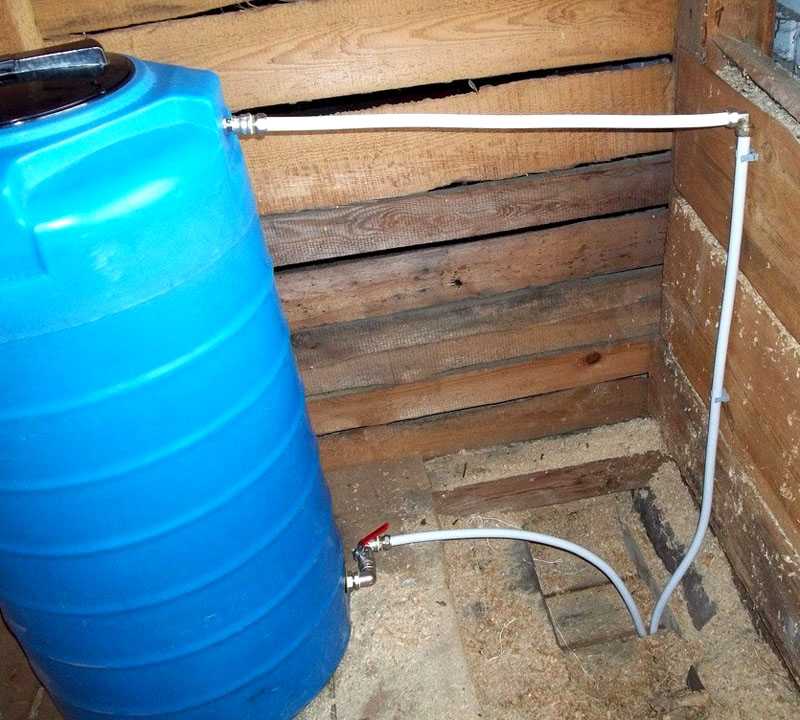

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Водопровод из колодца с погружным насосом

Водопровод из колодца с применением автоматических погружных насосов давно завоевал наибольшую популярность у потребителя. Предельно простые по своей конструкции, неприхотливые, надежные и долговечные в работе, центробежные погружные насосы вбирают воду гребными лопастями, создающими центробежное давление, которое и осуществляет ее подъем.

Типовой вариант водоснабжения из колодца глубиной 10 колец с применением погружного насоса, с расстоянии 5 метров от дома.

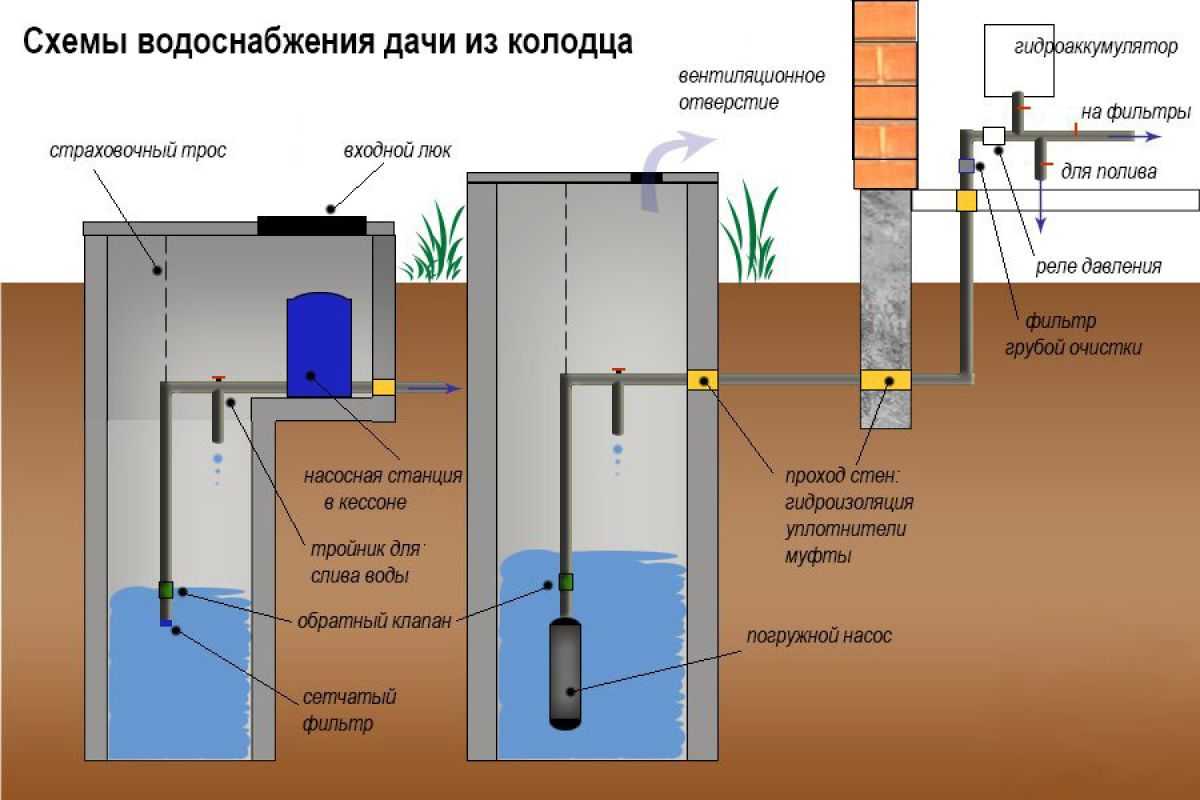

Схема водоснабжения из колодца с расчетом стоимости

Водоснабжение из колодца с погружным насосом

Оборудованная электромагнитным клапаном для слива система водоснабжения из колодца, неприхотлива и проста в эксплуатации. Автоматическая система регуляции давления и правильно подобранное нашими специалистами оборудование, обеспечивают нашим Заказчикам удобство и комфорт аналогичного системам централизованного водоснабжения уровня.

Принципиальная схема водопровода

Погружные насосы практически не требуют дополнительного оборудования, и работают в автоматическом режиме, реагируя на открытие и закрытие подачи воды в каждой водоразборной точке. Не подвержены влиянию перепадов давления в системе, оснащены собственной системой фильтрации, имеют небольшой размер, и относительно невысокую стоимость. Во избежание промерзания в холодное время года используется подогревающий электрический кабель.

Монтаж насосных станций

Водопровод из колодца с использованием насосных станций широко применим при расстоянии до зеркала воды не более 8 метров. Совмещающая гидронасос, мембранный аккумулирующий бак и автоматику, насосная станция представляет собой законченный технологический узел для забора и подачи воды из питьевого колодца.

Вариантами размещения насосных станций может быть специальный кессон, отдельное помещение внутри здания, или совмещенный монтаж.

Производя закачку воды в гидроаккумулятор до образования требуемого давления, насосная станция работает в режиме цикличных включений-отключений, для поддержания постоянного объема воды в системе.

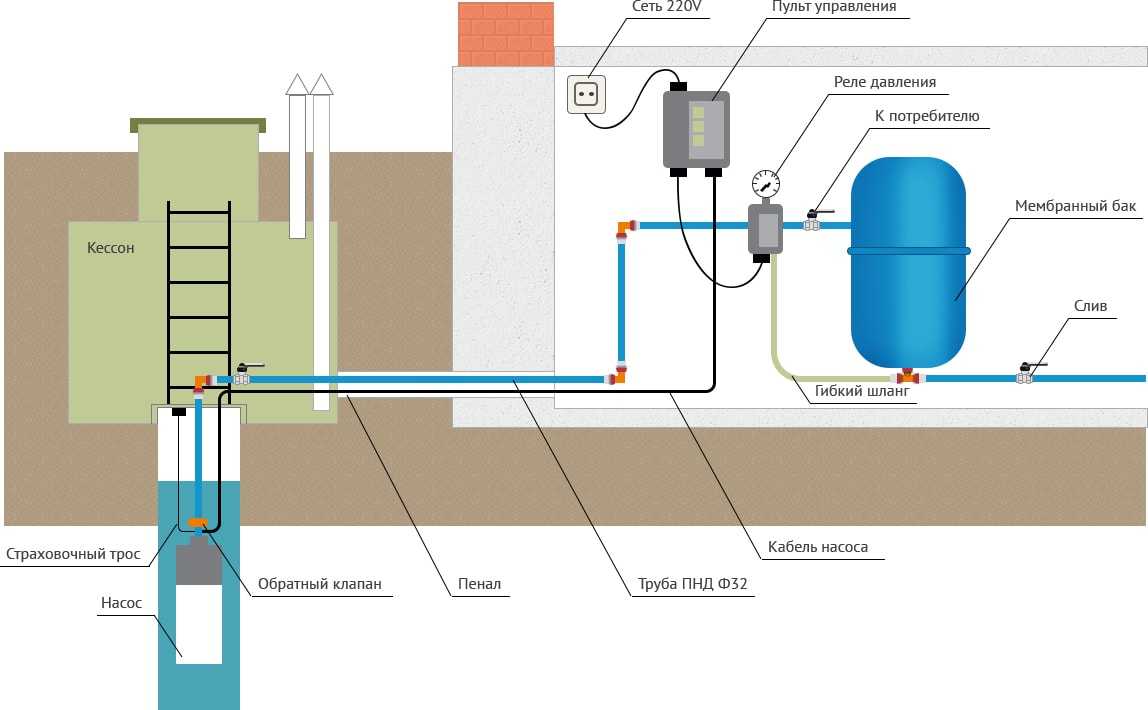

Принципиальная схема монтажа насосной станции

Являясь поверхностным по способу водозабора, гидронасос предъявляет собственные требования к монтажу всасывающего трубопровода, диаметр которого не должен быть менее 32-х мм, всегда должен превышать диаметр напорного трубопровода, и иметь уклон от 1 градуса по отношению к водозабору. Ошибки в расчете длины и монтаже всасывающего водопровода могут привести к повышенной кавитации и выходу насосной станции из строя. Расстояние до дна колодца, при этом, должно быть не менее 25-30 см во избежание всасывания песка, а нижний конец всасывающего трубопровода в обязательном порядке должен быть оборудован сетчатым фильтром и обратным клапаном.

Время, место, глубина водоносного слоя

Под строительство колодца из бетонных колец, прежде всего, необходимо правильно определить место. От этого будет зависеть не только целесообразность организации данного вида гидротехнического сооружения, но и качество получаемой из него воды. Установить с точностью до метра глубину залегания водоносного слоя в конкретном месте может только разведывательное бурение.

Если способ не осуществим, можно применить один или сразу несколько хотя и менее точных, но достоверных методов:

Наличие уже эксплуатируемых источников воды по соседству. Если местность равнинная, то водоносный слой, вероятнее всего, будет залегать на одинаковой глубине по всей территории.
Данные геологоразведки. В специальных службах имеются карты распределения влагонасыщенных подземных пластов по местности.
Произрастание водолюбивой флоры. О неглубоко залегающей подземной воде могут говорить растущие на участке растения – ива, ольха, лопух и проч.

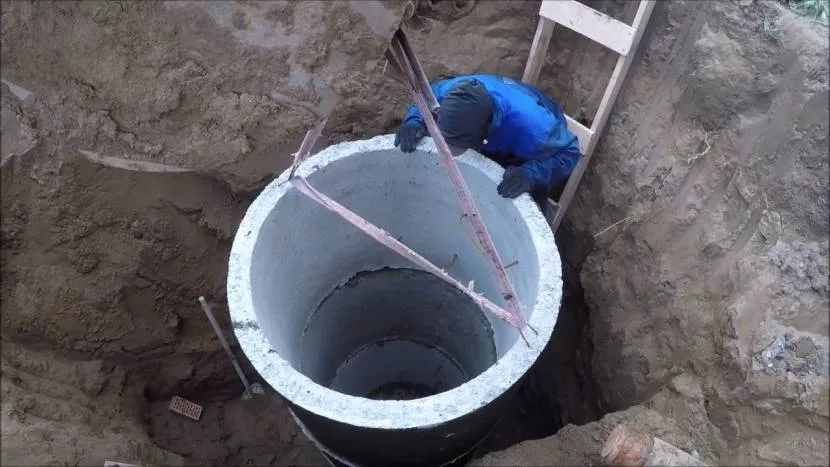

Установка ж/б-колец в шахтуИсточник ytimg.com

Народные методы – наблюдение за поведением животных, рамочный способ, образование конденсата на посудине в земле.

Лучшим временем копки колодцев является вторая половина зимы – когда верхние слои грунта окончательно промерзли, верхние течения иссякли, а верховодка либо обмелела, либо пересохла. Только в этот период года можно найти настоящий качественный водоносный горизонт. Более того, уровень воды в шахте будет минимальным, а значит, удастся правильно задать объем накопителя и расход.

Требования

Для того чтобы эксплуатация колодца не влияла на соседние сооружения, а вода из источника поступала только чистой и не подвергалась загрязнению поверхностных стоков и при этом поток был бы стабильным, необходимо учесть следующий ряд требований:

Расстояние от входа в шахту до ближайших источников загрязнения (куч мусора или навоза, органических отходов, бани, септика, выгребных и помойных ям) должно быть не менее 20-30 м.
Колодец должен обустраиваться на ровном месте. Так как на склонах из-за специфики распределения подземного водоносного слоя высота водного зеркала будет минимальна.

Колодец должен располагаться на ровном участкеИсточник berizon.ru

Проектирование дренажной системы

Если ссылаться на СНиП 2.06.15-85, то там отражены строгие требования относительно проектной и дополнительной сметной документации.

В итоге подготовка всего процесса в плане бумаг выполняется в 3 привычных этапа:

осмотр и оценка объекта;
создание будущего проекта;
формирование готовой сметы.

До начала установки дренажа стоит осуществить разработку схему будущей системы. Главное назначение сводится к подробному описанию фундаментальных свойств используемого дренажа.

Поэтому для правильного проектирования надёжной системы нужно иметь на руках техническое заключение профессионалов о естественных условиях строительства, а также детальная схема территории со всеми зданиями (масштабом 1:500) и разрезы фундаментов сооружений, расположенных на конкретной территории.

Все упомянутые шаги предстоящего сооружения необходимо подготовить именно для максимально корректного выбора необходимого типа дренажной системы, закупаемых для ремонтных работ материалов, прочих комплектующих и оборудования, расчёта параметров и центральных характеристик. Порой результаты перечисленных изысканий упоминаются в проекте ради аргументации действительно нетиповых решений.

Виды и особенности колодцев

Есть два вида водозаборных колодцев:

трубчатые;
шахтные.

Первый тип в простонародье называют колонкой. Обычно их устанавливали на улицах деревень. Для добычи воды из глубины в таких колодцах используется ручной насос. Эти колодцы устанавливаются в местах неглубокого залегания водоносных пластов. Его монтаж проходит очень быстро. Но для сооружения трубчатого колодца понадобится оборудование для бурения, ведь яму не копают, а бурят.

Шахтный колодец – это самый доступный для самостоятельного монтажа вариант. Его копают лопатой, а стенки укрепляют. Это традиционный колодец для загородных домов и дач. В зависимости от материала изготовления выделяют несколько видов шахтных водопроводных колодцев:

БК 1хБет выпустила приложение, теперь уже официально можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

пластиковый;
железобетонный;
кирпичный или из камня;
деревянный.

Самой большой популярностью пользуются железобетонные колодцы. Они долговечны (могут прослужить до 50 лет). Их глубина доходит до 15-20 м. Однако для монтажа такого водозаборного устройства понадобятся большие трудозатраты. Прежде всего, много сил уйдёт на копание глубокой ямы. При этом её диаметр должен быть больше размера колец, чтобы снаружи выполнить песчано-гравийную засыпку. А для опускания бетонных колец придётся заказывать строительный кран. На дне такого колодца устраивается фильтр из песчаной и гравийной подушки высотой 300-400 мм.

В последнее время всё чаще владельцы частных домов выбирают пластиковые водопроводные колодцы. Их основное достоинство в том, что это цельная конструкция благодаря высокой герметичности всех соединений и швов. Размеры таких сооружений могут быть любыми в зависимости от требований. Они не менее долговечны, чем железобетонные устройства, и тоже могут прослужить до 50 лет. Их дополнительное преимущество – быстрота монтажа без использования строительной техники.

Деревянные и кирпичные водозаборные конструкции давно ушли в прошлое. Сейчас их практически не делают из-за трудоёмкости и длительности процесса возведения. Кроме того эти сооружения не соответствуют требованиям СНиП, ведь на кирпичных и деревянных стенках таких водопроводных колодцев быстро оседает ил и грязь, что снижает качество питьевой воды.

Глубина прокладки канализации и требования СНиП

Как сделать колодец

Емкость с водоотбойниками соорудить самостоятельно будет довольно сложно. Дело в том, что такие конструкции имеют большие размеры и конструктивные особенности. Чтобы выполнить такой колодец с перепадом, необходимо разработать соответствующую проектную документацию. Проще всего установить готовый сборный пластиковый каркас или бетонными кольцами, которые изготовляются на заводах.

Установка перепадного колодца производится в следующей последовательности:

Прежде всего, нужно вырыть котлован на глубину ниже уровня промерзания грунта.
На дне траншеи устраивается подушка из гравия или песка. Ее толщина составляет 30 см. Подушку нужно тщательно утрамбовать.
Поверх подушки устраивается бетонная стяжка, которая будет служить дном и опорой для колодца.
На следующем этапе производится установка бетонных колец или готового пластикового изделия.
Внутри конструкции обустраивается отбойника.
Далее выполняется подсоединение к емкости вводные и отводные трубопроводы. Все стыки тщательно герметизируются битумной мастикой. В случаи с бетонными кольцами используют цементный раствор.
Сверху устанавливается крышка со смотровым люком.
Пространство между емкостью и землей засыпается щебнем или песком с цементом.

При необходимости к колодцу можно подсоединить дополнительные вводные трубопроводы. Они могут размещаться как сверху, так и в уровень с основными магистралями. Главное, чтобы они не мешали нормальному стоку вод.

Колодец является неотъемлемым элементом наружной канализации и дренажа. Чтобы соорудить такую конструкцию, необходимо проделать колоссальную работу. Лучше всего для этого использовать готовые пластиковые емкости. При этом стоит учесть особенности самой системы и рельефа участка. В особенности это касается устройства дренажной системы, которая служит для отвода излишней влаги с земельного участка.

Обустройство системы водопровода и канализации не обходится без монтажа колодцев. Гидротехнические сооружения необходимы для наблюдения и обслуживания сетей. Без них невозможно выполнение профилактических работ, промывка, откачивание, устранение засоров. Перепадные колодцы устанавливаются для регулировки скорости потока и уменьшения глубины заложения трубопровода.

Перепадный колодец

</p>

Плюсы и минусы водопроводных насосных станций

К преимуществам насосных станций относятся:

Компактность и многофункциональность. Система совмещающая в себе гидронасос, гидронакопитель и автоматику
Возможность применения станций в колодцах с небольшим дебитом и скважинах минимального диаметра
Дешевизна

Недостатки насосных станций:

Ограничены в применении для колодцев имеющих глубину не более 8 метров. Из колодцев большей глубины насосная станция воду подать не сможет
Дополнительные требования к монтажу, поломки, остановки, засоры, в случае попадания воздуха и повышенной кавитации в системе
Шумность работы, связанная с постоянным режимом «включения-выключения»

https://youtube.com/watch?v=Vwoec35I_xw

Сборка насосной станции для водопровода из колодца

Этапы монтажа канализации

Составление и согласование проекта. Создаётся эскиз разводки труб, определяются виды монтажных работ, рассчитывается необходимое количество материалов и комплектующих;
Подготовительные работы. Сюда относятся, например, демонтаж старой канализации или рытье траншей и сливной ямы;
Установка стояков и канализационных труб, подключение к сантехническим точкам;
Если есть, монтаж внешнего канализационного трубопровода и очистной системы;
Проверка соединений;
Сдача в эксплуатацию.

Стоимость монтажа канализации будет зависеть от необходимости демонтировать старую систему, сложности предстоящих работ и материалов.

Монтаж внутренней канализации

Другими словами, это установка канализационной системы в границах квартиры или дома. Сюда входят замена или монтаж стояка и прокладка от него трубопровода с последующим подключением к приборам.

При замене стояка в квартире происходит замена трубы в пределах одной или нескольких квартир общего стояка. В частном доме стояк выводится наружу, его верхняя часть исполняет роль вентиляционного отверстия. Остальные трубы прокладываются горизонтально, под небольшим углом для обеспечения самотёка.

Стандартная прокладка труб в квартире предусматривает проведение от стояка трех магистралей, ведущих в санузел, ванную и кухню, где размещаются сантехнические приборы.

Для дома распределение приборов не играет роли, ведь там можно устанавливать любое количество стояков. Трубы для канализации можно прокладывать как сверху, так и внутри пола или стен.

Монтаж наружной канализации

В частном доме необходимо иметь собственную систему отвода канализационных стоков. Поэтому прокладывается подземный трубопровод толщиной от 11 до 20 см, который будет выводить сточные воды в выгребную яму или очистную установку.

Трубы под землёй должны быть защищены от разрушения грунтом, поэтому под ними и на них насыпается слой песка и заливается водой. На входе трубы в выгребную яму глубина должна быть не меньше метра, иначе существует риск замерзания. Через каждых 25 метров или на поворотах, на перепадах высоты прокладываемого трубопровода устанавливаются смотровые колодцы.

Есть два метода работы канализационного трубопровода: самотёчный и напорный, в котором стоки отводятся напором насоса.

Монтаж автономной системы очистки

Процесс монтажа предусматривает рытье котлована на глубине до 3 метров. Для станции с почвенной доочисткой нужно установить либо фильтрующий колодец, либо впитывающую траншею – специальные дренажные трубы.

Если планируется установить станцию биологической очистки, дополнительно выкапывается фильтрационный колодец или дренажная канава.
