Печи бренеран (breneran) длительного горения для дома и бани

Установка

Установить такую печь нужно не ближе чем на 1 метр от быстровоспламеняющихся материалов или на 75 см, если эти материалы заштукатурены 25 см слоем, и не более 50 см при стенах со специальной изоляцией.

Булерьян можно установить на своеобразный пьедестал, который служит одновременно декорацией и функциональным элементом. В нем можно сделать нишу для дров, а также вписать в интерьер особым образом. Такой фундамент делается на основе свай.

С ростом популярности на эту печь рынок наводнили многочисленные подделки похожие по виду на Булерьян. Чтобы купить качественный товар желательно почитать отзывы от покупателей, конкретной интересующей вас фирмы.

Технические характеристики

Печь отопительная «Бренеран» работает по такому принципу: нагревшийся воздух циркулирует вверх, а холодный всасывается с напольного покрытия. Корпусные трубы частично находятся в самом агрегате. Благодаря такому подходу прибор моментально доведет жилплощадь до нужной температуры и распределит ее по всему объему. Вообще этот агрегат способен нагреть воздушный поток до 150 Со. При этом само устройство не раскаляется, а остается предельно холодным.

«Бренеран» — печь нового поколения — состоит из 2-х камер: отдела газификации и дожигания газов. В передний отсек встроены инжекторы, которые способствуют максимальному сгоранию перерабатываемых продуктов. На дверце агрегата установлен регулятор мощности, а сзади — газификатор. Что касается дизайна аппарата, то он не столь привлекателен. Но, используя фантазию, можно его приукрасить. Например, расписать разноцветными красками или накрыть красивым материалом.

Какого топлива требует «Бренеран»? Печь принимает дрова, бумагу. От одной закладки устройство может работать до 12 часов. Если случится, что не будет возможности заправлять аппарат твердым топливом, то можно встроить в него электрический тен мощностью 1 КВт. Данное вмешательство не запрещено правилами пожарной безопасности устройства.

Как грамотно самому установить эту печку?

Сама установка печи Бренеран не так проста, как кажется – парилку важно защитить от свойственного всем металлическим печам жесткого теплового излучения. Как и не допустить пожара в будущем – печь ведь довольно мощная!

Весит стандартный «Бренеран» всего 105 кг – его не сложно и перенести, и установить самостоятельно

Весит стандартный «Бренеран» всего 105 кг – его не сложно и перенести, и установить самостоятельно

Для самой печи массивный фундамент не нужен – лучше сделать помост около 20 см высотой. А вот тэны обязательно защищаются – это ведь раскаленный металл

Весит стандартный «Бренеран» всего 105 кг – его не сложно и перенести, и установить самостоятельно. Для самой печи массивный фундамент не нужен – лучше сделать помост около 20 см высотой. А вот тэны обязательно защищаются – это ведь раскаленный металл.

Трубы брать к этой печи лучше из нержавейки, метров 7, и обязательно сделать сендвич. Организовать дымоход к «Бренерану» не сложно – достаточно из листовой стали выпилить крышку люка и сделать в ней отверстие под трубу. Труба же обматывается абестокартоном и крепится уже к металлическому листу с помощью четырех уголков. И так доски потолка никогда не нагреются – они надежно защищены.

В крыше можно прорезать отверстие с помощью лобзика с пилкой по металлу (если крыша, конечно, жестяная). После чего надеваем сэндвичевые трубы, не забывая вытянуть из них металлические вкладыши. Пустоты же лучше забить роквуллом, и все соединения обильно смазать герметиком.

И, наконец, на «Бренеран» специалисты рекомендую надеть «кожух» и сделать объединяющий коллектор, и только после этого уже разводить трубы. Естественно, рынок всего этого не предлагает – это дело уже ручной работы или по заказу. А в качестве кожуха-теплоизоляции для «Бренерана» можно использовать ту же изоляцию, которой часто обматывают коллектора на спортивных машинах – ее продают как тюнинг, мотками.

Помнить нужно только одно: не зависимо от того, какая была приобретена модель, при топке такой печи дрова нужно закладывать на весь объем топки – вот и все сложности эксплуатации!

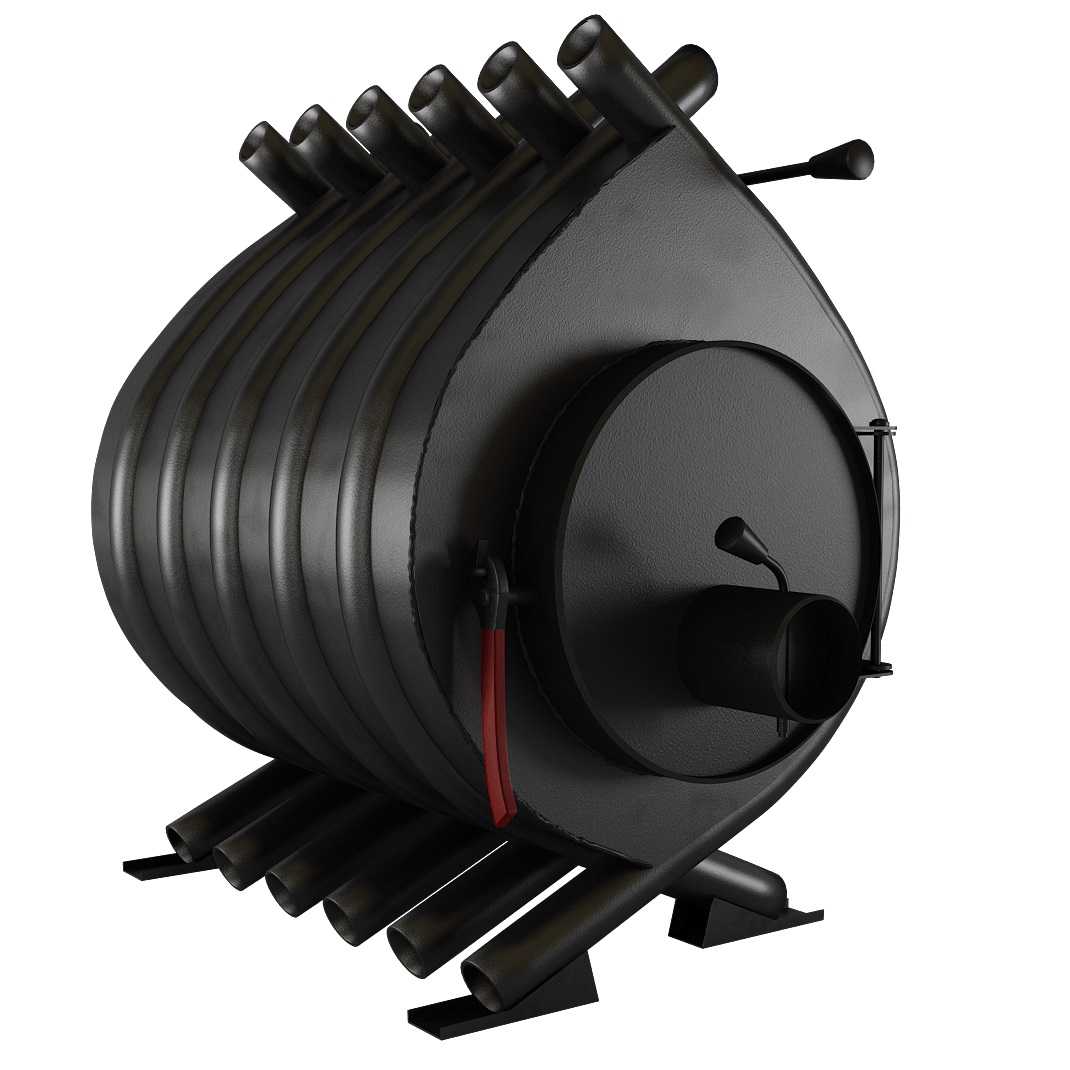

Устройство и принцип функционирования печи Булерьян

Изначально такая печка создавалась для канадских лесорубов, которым в зимний период времени приходилось переезжать с одного места на другое. Именно поэтому к конструкции агрегата предъявлялись высокие требования к эффективности нагрева и безопасности.

Было важно, чтобы она смогла в максимально короткие сроки нагреть воздух в помещении, при этом, управление и регулировка должны быть простыми, а риск получения ожога от случайного прикосновения — минимальным. И еще один важный критерий — это маленькая масса. Вот такой ряд критериев предъявлялся к конструкции печи Булерьян, которым она полностью соответствует

Вот такой ряд критериев предъявлялся к конструкции печи Булерьян, которым она полностью соответствует.

По своей сути — это металлическая печь, главная задача которой заключается в отоплении помещения, путем прямого нагрева воздуха.

Корпус печи выполнен в форме цилиндра, в который вмонтированы изогнутые по синусоиде трубы. Они помещены внутрь корпуса и выступают из него на ⅓. Благодаря такому строению достигаются наиболее подходящие показатели теплоотдачи: в трубы, расположенные снизу, направляются холодные воздушные массы, затем они проходят сквозь трубы и выходят из них они уже нагретыми.

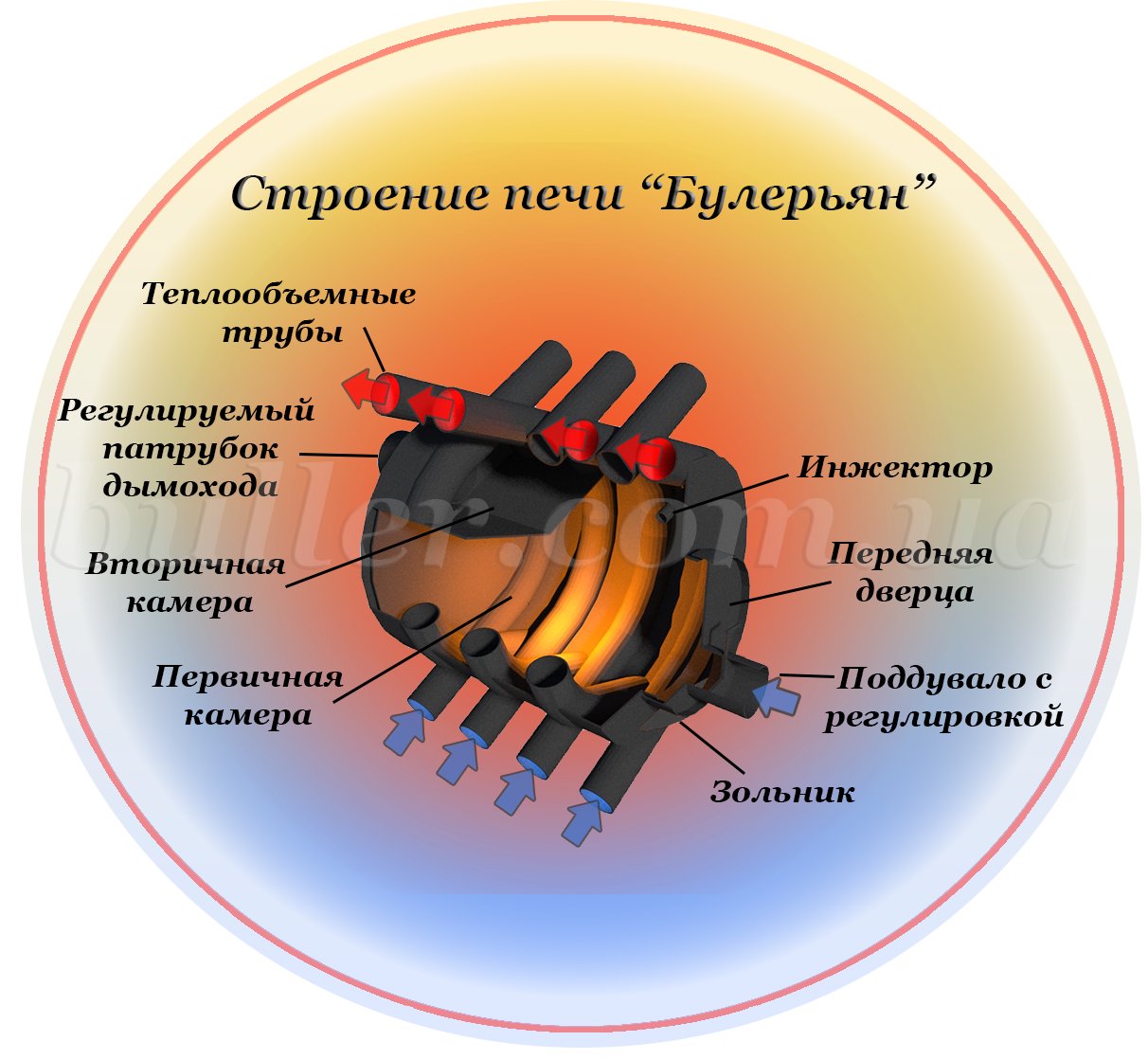

Строение печи Булерьян

В фазе активного горения на выходе температурный режим воздушных масс может достигать 120°С. В минуту прокачивается от 4 до 6 кубов, поэтому помещение прогревается очень быстро.

Правильно подобранный отопительный агрегат может снабжать теплом помещение в течение 20-30 минут, поскольку конструкция печи выполнена таким образом, что она может функционировать в двух режимах:

  1. Растопка и прогрев, интенсивное сжигание древесины с целью обогреть помещение в короткие сроки и затем переход на экономичный и длительный режим.
  2. Продолжительное горение.

Топка разбита на 3 части. Сверху и снизу отделены по ¼, внизу расположены чугунные колосники или решетка, выполненная из прочной конструкционной стали. Верхний отдел топки разделен посредством стального листа с отверстиями, которые охватывают примерно 7 % ее площади. Данная перегородка стоит в горизонтальном положении и не достигает дверцы примерно на ¼ часть длины. В такой вторичной камере осуществляется процесс частичного догорания газов, которые выделились в момент сгорания древесины.

Также печь длительного горения Булерьян имеет широкоформатную дверцу, на которой расположен патрубок со встроенным поворотным дросселем, которые выполняет функции поддувала. Можно осуществлять регулировку его положения, тем самым и менять интенсивность горения.

Главная отличительная особенность пиролизной печи Булерьян заключается в том, что определенное количество продуктов горения древесины сгорает в трубе. Из верхнего участка топки газы, которые не догорели, выходят в горизонтальную часть дымохода, длина которого не более 1 м.

Эта зона обязательно для печи, поскольку именно здесь замедляется процесс горения газов, и они остывают. После дымоход поворачивается вверх, где расположен экономайзер — устройство, отвечающее за завершение процесса дожига пиролизных газов (присутствует только у оригинальных моделей). Если печка снабжена экономайзером, то ее производительность будет намного выше (КПД — 80 %), чем у тех конструкций, в которых он не предусмотрен (КПД — 60 %). В участке дымоходной трубы длиной 15-30 см газы выгорают повторно.

Чтобы получить подобный эффект, труба хорошо утепляется при помощи теплоизоляторов, которые переносят высокие температуры. Обычно, это минеральный картон, базальтовая вата и т.д. Газы, которые не полностью остыли в горизонтальном участке трубы, направляются в это место. Благодаря качественной теплоизоляции там собирается много тепла. Температура газов увеличивается и они вторично разлагаются.

Объемы вспыхнувшего газа растут, однако из-за ограниченного количества происходит закупоривание просвета трубы. В результате появляется газовая пробка. Затем все газы догорают, остывают и рассасываются. После весь процесс повторяется. Скорость и частота напрямую зависят от того, насколько качественные дрова вы использовали, а также от того, как расположен дроссель.

На выходе из топки находится шиберная заслонка, которая предназначена для регулирования интенсивности тяги. Зольная камера в таком агрегате отсутствует.

Эксплуатация и обслуживание печи

Раз в год нужно чистить дымоход, чтобы печь не наполнялась дымом Чтобы печь Breneran работала эффективно, необходимо соблюдать условия эксплуатации и правильно обслуживать обогреватель.

Основные советы, которые дают специалисты:

  • Топить можно только сухими мелко наколотыми дровами. Под них кладут бумагу или картон.
  • Не рекомендуется более 30 минут прогревать печь с полностью раскрытой заслонкой. Бренеран рассчитан на тление топлива, из-за чего часть тепловой энергии может уходить.
  • После полного прогорания дров печка переходит в режим газификации. Для этого нужно перекрыть шибер и дроссель.

В случае заполнения буржуйки дымом можно судить об одной из следующих ошибок:

  • Малая высота дымохода. Оптимальные характеристики обеспечивает труба высотой 5 метров.
  • Закрыта шиберная заслонка.
  • Дымовой канал забит сажей. Его необходимо почистить. Профилактическая чистка проводится раз в год.

Принцип работы и эффективность

устройство печи

Булерьян обладает высоким коэффициентом полезного действия: от 75 до 80%. В целом, она представляет собой цилиндр, расположенный горизонтально. Внутри него происходит процесс сгорания топлива.

В первичной камере происходит сгорание дров. Не сгоревшие до этого вещества поднимаются во вторичную камеру, которая находится в верхней части Булерьяна, и догорают там дотла. Такой способ горения даёт возможность сжигать топливо практически полностью.

Это является одним из тех факторов, которые обеспечивают высокую эффективность работы таких печей. Зольник расположен в нижней части камеры сгорания, но в некоторых вариантах конструкции его наличие не предусмотрено. Это связано с тем, что степень выгорания топлива очень высока и твёрдые продукты горения почти полностью отсутствуют.

Вокруг кожуха, камеры сгорания, расположены ряды труб. Если в печи используется водяной контур, то в них циркулирует водяной пар. Есть и другие варианты таких печей, в которых по ним для обогрева дома циркулирует воздух.

Водяной пар циркулирует по такой схеме: в трубах он разогревается и расширяется под действием высокой температуры. По этой причине, он поднимается вверх и поступает непосредственно в систему отопления. В процессе обогрева жилых помещений он отдаёт своё тепло и, вследствие этого, охлаждается и сжимается.

Далее он опускается вниз и вновь попадает в трубы, которые примыкают к котлу. Там он снова разогревается и описанный цикл повторяется вновь.

Не будем забывать и о том, что в результате горения образуются газообразные отходы. Речь идёт об углекислом газе и незначительном количестве дыма. Эти продукты горения нужно выводить наружу через дымоход.

Он присоединяется в верхней её части. Заметим, что таким путём также выводится тепло. Для того, чтобы оно использовалось для обогрева, дымоход обкладывают минеральной ватой или аналогичным материалом. Использование этого тепла также вносит свой вклад в повышение эффективности этой отопительной системы.

Кожух здесь обычно делается двухслойным, что снижает непроизводительную трату тепла при работе Булерьяна.

Процесс отопления можно разделить на 2 основных стадии:

  1. Разжигание. В печь подбрасывают дрова для того, чтобы создать интенсивное горение.
  2. Поддержание огня. На этом этапе нужно регулярно подбрасывать незначительный объём топлива. В это время процесс горения происходит ровно и с большой силой. Для его поддержания требуются минимальные усилия.

При использовании Булерьяна его можно оформить (достроить) так, чтобы он напоминал стилизованную русскую печь (или каким-либо аналогичным образом).

https://youtube.com/watch?v=KcSdoGk5Pe0

Эксплуатационные моменты

При запуске агрегата «Бренеран» нужно слегка приоткрыть поддувало и осторожно сжечь в топке небольшое количество бумаги или щепы. После разгорания пламени можно добавлять дрова. До установления в парилке необходимой температуры печь будет работать непрерывно

Буквально за 45 минут помещение разогреется до 100 °С. Затем можно прикрыть все отверстия, через которые в топку попадает кислород. При этом уменьшается интенсивность горения пламени в устройстве для сжигания топлива, но печь уже настолько разогрета, что исходящий от нее жар нагревает воду и камни. При достаточном нагреве булыжников парилка получает высокую температуру, которая может продержаться до двух часов

До установления в парилке необходимой температуры печь будет работать непрерывно. Буквально за 45 минут помещение разогреется до 100 °С. Затем можно прикрыть все отверстия, через которые в топку попадает кислород. При этом уменьшается интенсивность горения пламени в устройстве для сжигания топлива, но печь уже настолько разогрета, что исходящий от нее жар нагревает воду и камни. При достаточном нагреве булыжников парилка получает высокую температуру, которая может продержаться до двух часов.

Общая инструкция

Схема растопки Булерьяна:

  1. Открыть регулятор-газификатор дымохода.
  2. Открыть заслонку поддувала.
  3. Сначала заложите щепки или средние/крупые по размеру дрова, добавьте немного скомканной бумаги/газеты;
  4. Разжечь дрова, проверить горение и закрыть дверь печи;
  5. Проверить наличие тяги через 15-20 минут;
  6. Примерно каждые 5 минут нужно немного прикрывать заслонку, но закрывать ее полностью нельзя;
  7. Во время растопки не уходите от печи;
  8. Когда температура уменьшится, можно добавлять следующую партию дров (используйте только крупные сухие дрова);

Так же вы можете посмотреть подробную видео-инструкцию по растопке Булерьяна:

https://youtube.com/watch?v=CW3h3NpJwRk

Через некоторое время пользования вы наберетесь необходимым опытом и растапливание булерьяна станет простой задачей.

Печь растоплена

Какими дровами топить?

Перед применением печи стоит разобраться, как правильно топить булерьян дровами, ведь далеко не все могут подойти для этой цели. Для растапливания подойдут любые дрова лиственных пород деревьев.

Хвойные сорта использовать не рекомендуется, из-за них быстро засоряется дымоход. Если топить печь яблоней, грушей, вишней и т.п., будет выделяться мало тепла.

Самым лучшим топливом для булерьяна станет дуб или акация благодаря своей твердости

Важное условие – дрова не должны быть слишком влажными

Можно ли использовать другое топливо?

  1. Уголь. К печам булерьян прилагаются специальные инструкции по эксплуатации и пожарной безопасности. Если точно следовать данной инструкции, то топить печь одним лишь углем запрещено, большое количество тепла от горения угля может сплавить металл. Можно использовать бурый уголь, но лишь вместе с дровами. Во многих источниках в интернете описано множество способов как топить булерьян углем, но не стоит полагаться на них, эти способы могут быть не безопасными.
  2. Отработка. Согласно инструкции отработка не может быть топливом. Её использование приведет к прогоранию труб и выводу печи из строя.
  3. Брикеты. Торфяные брикеты — идеальный вид топлива, у них хорошая тепоотдача и они не ухудшают производительность печи. Брикеты трудно приобрести в магазине, обычно их заказывают в интернете, но поставщики продают в основном только большими партиями, что неудобно для личного пользования.
  4. Опилки, щепа и кора деревьев. Растопка опилками, щепой и корой деревьев не запрещается – это хороший способ экономии, позволяющий снизить использование хороших дров. Для того, чтобы использовать такой вид топлива, необходимо сначала растопить печь дровами, а после добавлять отходы древесины.
  5. Пеллеты. Способ растапливания пеллетами похож на тот, что используется при растапливании опилками, щепой и корой. Так как пеллеты делаются из древесины, они так же подходят для булерьяна, но перед этим устанавливается специальная сетка.

Как правильно закладывать дрова?

В первую очередь укладывают щепки, для растопки. Поджигать можно с помощью разных средств розжига. После укладываются дрова. Печь работает в обычном режиме или в режиме газогенерации. Постоянная эксплуатация в обычном режиме сокращает срок службы котла

Важно не использовать влажные дрова, это со временем портит дымоход

Для более длительного срока службы печи необходимо периодически чистить ее, для этого достаточно сжигать специальные брикеты, если начал забиваться дымоход.

Как уменьшить расход?

  1. Использовать сухие дрова.
  2. Регулярно производить прочистку дымохода.
  3. Топить печь дровами из акации, дуба и осины – они наиболее твердые.
  4. Утеплять дымоход.

Оптимальная температура

Перед приобретением печи булерьян, необходимо определиться с её размером. Это влияет на то, какую площадь сможет отапливать котёл. Период между закладкой дров большой – 8-12 часов. Чтобы всегда поддерживать комфортную температуру достаточно периодически подкладывать дрова.

Оптимальная температура зависит от размера, мощности печи и объема топки. Принцип работы схож с обычной буржуйкой, но КПД выше, поэтому буллерьян достаточно быстро прогреет большое помещение.

Общие правила пожарной безопасности

  1. Не закладывайте слишком большое количество дров.
  2. Во время растапливания не отходите от печи, постоянно проверяйте наличие тяги.
  3. Не используйте в качестве топлива только уголь, это может привести к расплавлению металла и распространению огня.
  4. Внимательно следите за печью во время горения.
  5. Регулярно прочищайте дымоход.
  6. Внимательно ознакомьтесь с инструкцией перед использованием.

Где применяются печи этой конструкции

Чаще всего подобные устройства используются для обогрева теплиц, поскольку они являются безопасным и весьма экономным видом отопления. В ряде источников встречается информация о том, что в Европе такие печи используются в банях и парилках.

Чтобы убедиться в абсурдности указанной версии, достаточно рассмотреть вариант попытки использования таких печей для сушки заготовленной древесины. Будучи установленным в специальной камере, устройство «Булерьян» быстро прогрело пространство, затем температура начала снижаться. Печь работала в штатном режиме, однако повышения температуры до требуемых значений добиться не удалось.

Причина кроется в конструкции самой печи и принципе ее работы. Смесь газов в устройстве прогревается и движется отлично. Однако выделяющаяся при сушке влага приводит к повышению влажности всего воздуха в помещении, что увеличивает его удельный вес. В результате он в меньших объемах поступает в приемные трубки печи. Циркуляция смеси газов значительно замедляется.

Попытка использовать брикетированный торф, обеспечивающий при горении более высокие температуры, и принудительную вентиляцию воздуха в помещении посредством применения мощного вентилятора позволила несколько повысить температурные показатели, однако необходимого значения получить не удалось. Печь «Булерьян» замечательно отдает тепло, но для прогрева водяных паров она не подходит.

Если вы планируете приобрести подобный отопительный прибор для использования в бане, уточните у продавца адрес парилки, в которой он уже применяется. Посетите это место и поговорите с владельцем. Если +50 °C для бани (максимальное значение, которое способна обеспечить подобная конструкция) вас устраивает, можете смело покупать устройство.

Такие печи для теплиц незаменимы. Они прекрасно работают на любых дровах или опилках (если рядом имеется пилорама). В таком тандеме деревообрабатывающий станок можно перевести на безотходную технологию.

Узнайте какие еще бывают печи длительного горения с камерой догорания.

Обзор печей Бренеран с водяным контуром

Газогенераторные печи длительного горения снискали большую популярность в странах с суровым климатом, где температура ниже нуля градусов держится по нескольку месяцев. Недорого, надежно и экономично. А если у такой печи встроен еще и водяной контур, тогда она во-многом становится незаменимой. Ведь ее можно применять, как для нагрева воздуха в жилом или производственном помещении, так для отопления дома, дачи или гаража.

Давайте разберем основные виды печей длительного горения с водяным контуром, представленными на российском рынке, на примере печей Бренеран-Акватэн или «Аква-Бренеран», имеющими разные отзывы у владельцев и печников. А также рассмотрим их технические характеристики, принцип работы, модельный ряд и цены.

Это, наверное, самая известная и популярная печь такого типа. За основу был взят ее прототип — это печь Бренеран (Булерьян). Затем инженеры ее несколько доработали и, установив в нее теплообменник, сделали возможным использовать ее не только для нагрева окружающего воздуха, но и для нагрева теплоносителя в системе отопления.

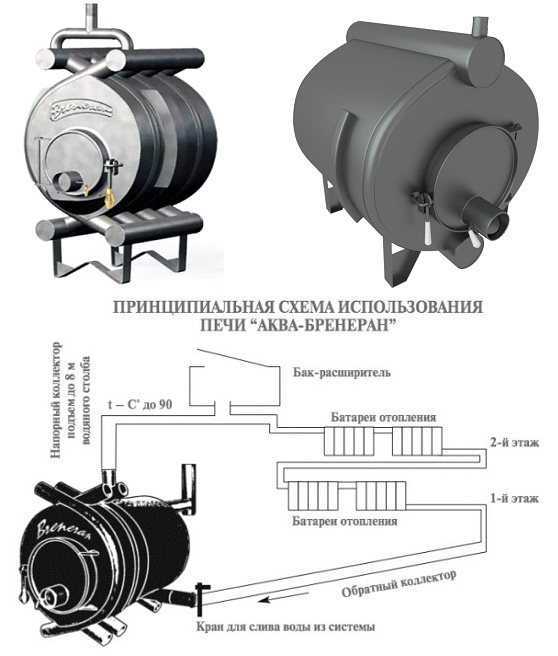

Устройство печи Бренеран-Акватэн (Рис.1)

Корпус печки сварен из стали и покрыт жаропрочной эмалью черного цвета. Внутри этой печи есть две камеры сгорания: верхняя и нижняя. В нижней камере происходит процесс выработки газов из твердого топлива, а в верхней — дожигание этих газов с последующей выработкой тепла.

По бокам расположены 2 коллектора со встроенными инжекторами. Для регулировки мощности и режима работы на печи установлены два шибера: спереди на дверце(4- рис.1) и на дымоходном патрубке сзади (3,5- рис.1). Для подвода и вывода теплоносителя на корпусе агрегата имеются два резьбовых коллектора(1,2- рис.1). Диаметр дымохода может быть разным, в зависимости от типа Аква-Бренерана: от 120 до 180 мм.

Печи АОТВ Бренеран-Акватэн бывают нескольких типов:

— АОТВ-6 тип 00 — АОТВ-11 тип 01 — АОТВ-14 тип 02 — АОТВ-16 тип 03 — АОТВ-19 тип 04

Они отличаются друг от друга размерами, мощностью, объемом камеры сгорания, весом. Подбирается по площади отапливаемого помещения. Самый маленький отопит до 100 м3, самый большой до 1000 м3.

Технические характеристики печи длительного горения с водяным контуром Бренеран-Акватэн

Технические характеристики Бренеран-Акватэн

Для печи Бренеран-Акватен актуально практически любое твердое топливо: дрова, торф, картон, щепки и опилки, кроме угля и кокса. Необходимо помнить, что для правильной работы такой печки, нужно следить за тем, чтобы при растопке нижняя камера была полностью заполнена топливом. В этом случае производитель гарантирует работу на одной закладке твердого топлива до 8-10 часов.

Использование водяного контура печи Бренеран

Такая печь длительного горения может работать как в открытых, так и в закрытых системах отопления. Для закрытой системы необходимо купить дополнительно и установить в систему следующее оборудование:

— циркуляционный насос — мембранный расширительный бак — группу безопасности (клапан предохранительный и воздухоотводчик, а также манометр)

Для правильного применения печи в системах с естественной циркуляцией необходимо соблюдать определенный уклон труб отопительной системы. А также расширительный бак открытого типа, который нужно будет разместить в самой верхней точке системы.

Более подробно всё показано на фото-схеме ниже.

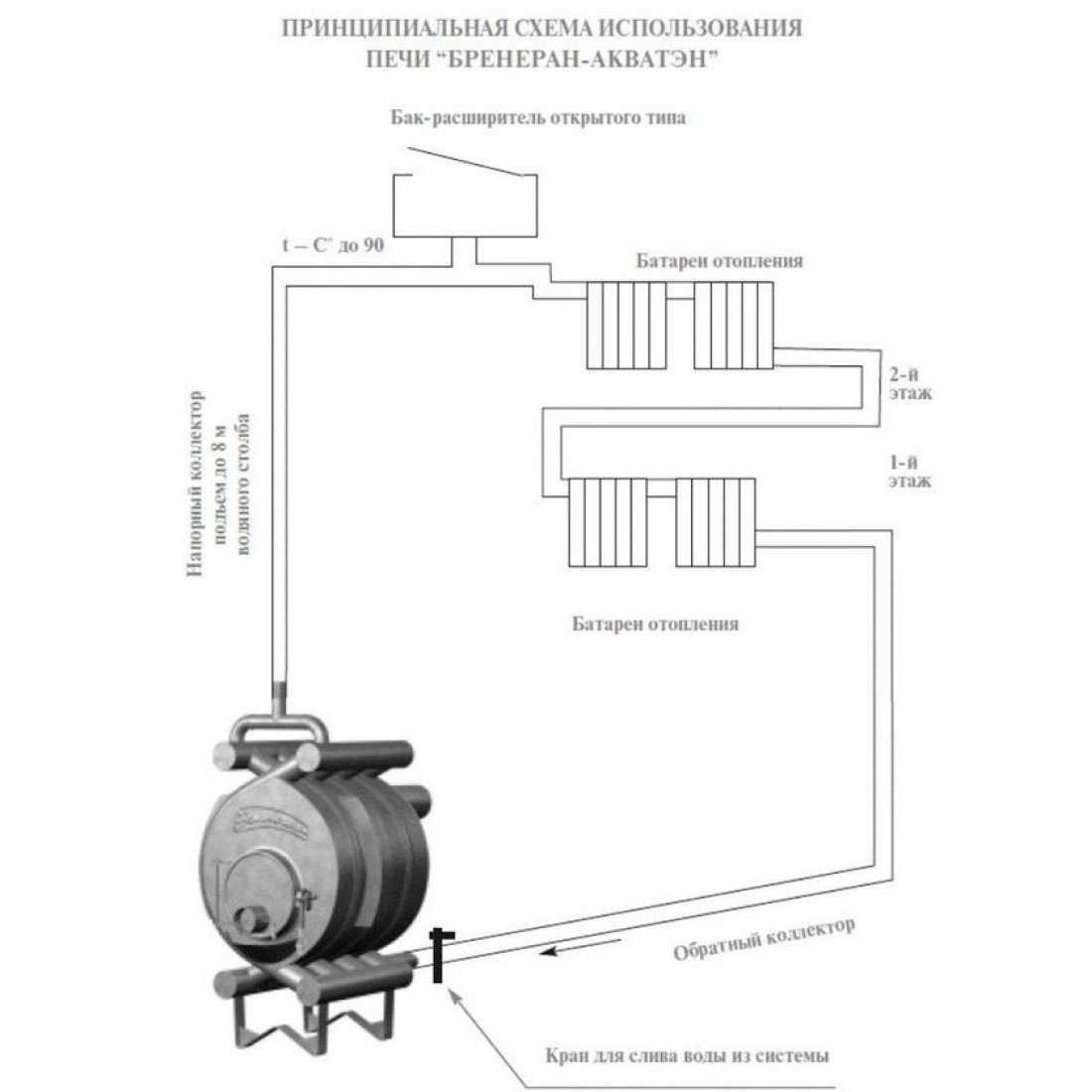

Схема установки печи Бренеран-Акватэн в открытой системе отопления

Преимущества печи Бренеран-Акватэн с водяным контуром

— высокая эффективность работы в режиме длительного горения — возможность работы в открытых и закрытых системах отопления — возможность совмещения с чугунными радиаторами, не переделывая старую систему на пластик (полипропилен) — демократичная цена от 15000 рублей

Недостатки печи Бренеран-Акватэн

— не эстетичный внешний вид — не рекомендуется совмещать с современными алюминиевыми радиаторами — ряд условий для работы в режиме газогенерации (полностью заполненный объем загрузочной камеры, регулировка заслонок)

Итого

Печь длительного горения с водяным контуром Бренеран может подойти для помещений разного объема. Но у себя дома такая печь будет смотреться не очень эстетично. Для нее идеально подойдет специальная котельная, можно также использовать ее для отопления производственного цеха или гаража и т.д.

Для отопления частного дома, я бы все-таки посоветовал рассмотреть другие, более современные варианты печей длительного горения с водяным контуром. Например, неплохо зарекомендовали себя отечественные котлы Купер. Или же рассмотреть импортные аналоги, но в этом случае цена на печь будет выше, причем существенно. Поэтому придется выбирать. И, напоследок, небольшой видео обзор.

https://youtube.com/watch?v=eIQjp_Nflsg
