Способы расчета высоты вентиляционной трубы над крышей

Расчет диаметра воздуховода и высоты канала

Подсчет прямоугольного или круглого сечения вентканала ведется при наличии 2 параметров — скорости потока воздуха и воздухообмена в помещениях. При принудительной вытяжке вохдухообмен замещается мощностью вентилятора. Параметр написан в сопроводительных документах к изделию. Воздухообмен рассчитывается исходя из кратности по СНиП для конкретного помещения. Скорость потока в воздуховоде обычно не должна превышать 5 м/с, но иногда повышают до 10 м/с.

Нормативы

Нормы воздухообмена в жилых и подсобных помещениях

При нормальной работе вентиляции воздух в помещении постоянно обновляется. Согласно требованиям СНиП и СанПиН, устанавливаются нормы в жилых и нежилых комнатах, ваннах, туалетах, кухнях, других специальных помещениях.

Минимальные нормы — кратность в час или куб/ч для одноквартирных жилых домов:

• жилые помещения с постоянным присутствием жильцов — не менее одного объема в час;
• кухня — 60 м³/час;
• санузел, ванная — 25 м³/час;
• иные помещения — не менее 0,2 объема воздуха в час.

Требования по «Своду правил СП 60» исходят из норм на 1 человека в помещениях с постоянным пребыванием:

• при площади менее 20 кв. м/чел — 30 м³/час, но не меньше 0,35 объема в час;
• при площади более 20 кв. м/чел — 3 м³/час на 1 кв. м.

В бассейнах, саунах вентиляция должна быть принудительная, чтобы не образовывалась плесень

«Свод правил СП 54» для жилых многоквартирных зданий дает другие условия:

• спальня, гостиная — 1 обмен в час;
• кабинет — 0,5 объема;
• подсобные помещения — 0,2 объема за час;
• спортивные помещения — 80 м³/час;
• кухня с электрической плиткой — 60 м³/час; на газовую добавляется 100 м³/час;
• ванна, туалет — 25 м³/час;
• сауна — 10 м³/час на каждого посетителя.

По таблице

Специальный алгоритм позволяет просчитать диаметр вентиляционной трубы, исходя из таблицы в СНиП. Высота вентиляционной трубы над крышей частного дома зависит от диаметра и определяется по ячейкам таблицы, где в левом столбце забита ширина труб, а высота — в верхней строке в мм. При этом учитывается расположение от конька дома, формы потолка, удаленности вентканала от трубы дымохода.

По электронному калькулятору

Специальный калькулятор рассчитывает нормы в зависимости от введенных показателей: площади помещения, высоты потолка, по количеству людей, типу помещения. Калькулятор учитывает основные показатели. Желательно провести несколько расчетов и выбрать максимальные значения для каждого из помещений.

Обеспечение безопасной эксплуатации системы

Еще на этапе проектирования следует продумать возможность свободного доступа ко всем технологическим и функциональным узлам вентиляционного канала. Точки соединения, крепления, переходные участки и рабочее оборудование должны быть открыты для возможности оперативного ремонта. Нарушение герметизации – наиболее опасное явление при эксплуатации таких систем. Вывод в жилые помещения газов от сточных вод опасен для здоровья, поэтому устранять неисправность следует как можно быстрее.

Примерно раз в полгода в регулярном режиме проводится диагностика вентиляционной системы канализации, при которой оценивается техническое состояние коммуникаций от нижней точки соединения до выходной части наружу. Для сложных и производительных систем, работающих с большими объемами, желательно установить и климатическую автоматику. К ней подключаются и датчики контроля воздушной среды в местах прохождения фановой трубы.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

• минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
• оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

• метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
• масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
• скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
• концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
• объем выводящего газа (V);
• разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

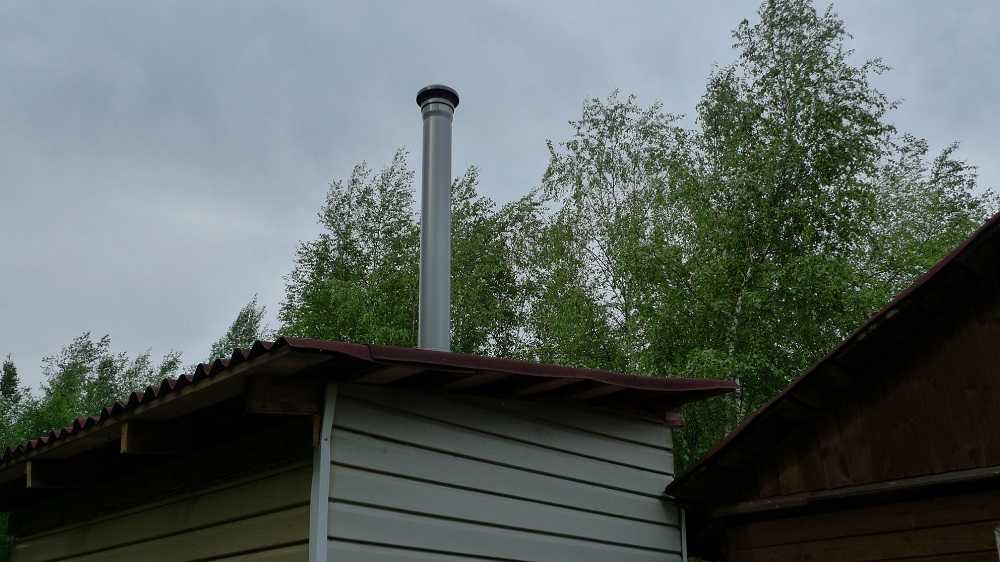

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

1. Для плоской крыши высота дымоотводящей трубы определяется так:
   • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
   • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
   • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
   • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
   • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
   • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

От чего зависит

Существуют различные факторы, которые определяют высоту трубы:

• угол наклона кровли;
• участок крыши, где располагается труба;
• климатические особенности региона, в котором находится строение;
• размещение дымохода на плане крыши по отношению к коньку;
• близкое расположение деревьев и строений;
• толщина снежного слоя, которую получают при расчетах.

Бытует ошибочное мнение, что сечение канала оказывает непосредственное влияние на высоту трубы. Дело в том, что увеличив внутренний размер дымохода, снизить его высоту не удастся. При слишком большом диаметре канала возможно снижение тяги и образование завихрений.

Рекомендации по монтажу

Монтаж системы вентиляции играет не менее важную роль, чем проектирование и выбор материала. Ошибки, допущенные при установке воздуховодов, могут свести к нулю все усилия, приложенные на стадии разработки.

Для того чтобы вентиляция работала правильно и без сбоев, при установке нужно учесть ряд правил:

1. Следует избегать прогибов вентиляционных каналов. Если используется гофрированная труба, стоит добиваться ее максимального растяжения.
2. Необходимо позаботиться об отводе статического электричества, для этого нужно использовать заземление.
3. Для прокладки воздуховода через стены стоит использовать гильзы.
4. Все стыки необходимо обработать герметиком.
5. Стараться избегать сильных загибов при монтаже гофрированной трубы.
6. Правильно смонтированная сеть вентиляционных каналов содержит минимум поворотов, острых углов, изгибов, а ее общая длина не должна превышать 3 м (к этому нужно стремиться);
7. Для длинных гофрированных каналов следует устанавливать крепления через каждые 1,5 м. Это позволит избежать колебания воздуховода при работающей вытяжке.
8. Если избежать острого угла загиба не получается, следует увеличить сечение воздуховода.

После монтажа воздуховода все элементы вентиляции следует замаскировать для того, чтобы портить интерьер помещения.

Для этого можно использовать:

• натяжные и подвесные потолки;
• гипсокартонные или пластиковые короба;
• навесные кухонные конструкции;
• фальшпанели.

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Расчет системы вентиляции

При установке системы вентиляции нужно определить, сколько воздуха необходимо выводить из помещения и подавать. В профессиональной сфере это называется воздухообменом.

В зависимости от этого показателя устанавливаются трубопроводы вентиляционной системы различных размеров.

Существует несколько способов расчета воздухообмена, учитывающих теплообмен, загрязнения и другие параметры. Для использования таких методов нужны специальные знания.

Наиболее простым способом является расчет по кратностям. Все параметры, необходимые для вычислений, указаны в СНиП и ГОСТ.

Кратность – это параметр, показывающий, сколько раз произошла смена воздуха в помещении за 1 час. Например, кратность, равная 2 означает, что весь отработанный воздух ушел, а на его место пришел свежий, и такая замена произошла 2 раза за 1 час.

Каждый тип помещения имеет свой показатель кратности, который указан в таблицах СНиП и ГОСТ.

Воздухообмен вычисляется по формуле:

L = n × V (м3/ч)

n – кратность (/ч);

V – объем помещения (м3).

Если нет возможности получить показатель кратности для данного помещения, можно воспользоваться требованиями СНиП к минимальному расходу наружного воздуха на 1 человека (м3/час) (ссылка).

Для жилых помещений площадью до 20 м2 воздухообмен составит 1 м3/ч на 1 м2.

После вычисления воздухообмена необходимо определиться со значением скорости потока воздуха в канале вентиляции. В вентиляционных системах естественного типа средняя скорость составляет 1 м/с и может достигать 2 м/с в магистральном воздуховоде.

В системе принудительной вентиляции скорость значительно больше и зависит от мощности вентилятора.

Существуют нормативы по скорости воздуха для разных участков системы принудительной вентиляции:

Важно знать! Большая скорость воздуха в канале вызывает шум, который может доставлять дискомфорт.

На основе воздухообмена и скорости воздушного потока определяется важная характеристика канала вентиляции – размер сечения.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

Конструкция проходного узла при выводе вентиляции на крышу Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Монтаж крышного вентилятора

Перед началом работ вам следует обратить внимание на его вид, размер, конструкцию кровли, угол ее наклона и из чего она выполнена. Именно от этих факторов и будет зависеть выбор схемы по установке

Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты

Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты.

Установка крышного вентилятора

Если крыша выполнена из мягкого материала, тогда следует позаботиться о дополнительной защите от возникающей вибрации и шума. В подобных случаях разрабатывается индивидуальный проект. Что касается жесткой кровли, то установка вентилятора начинается со стакана. Это конструкция изготавливается из оцинкованной стали. Если имеются вентиляционные колодцы или шахты, выполненные из бетона или кирпича, то их можно использовать при установке стакана. Если их нет, тогда стакан в вертикальном положении устанавливается на несущую часть крыши. Высота стакана должна достигать 400 мм, а внутренний диаметр 700, 1000 или 1450 мм, исходя от потребностей. После монтируется поддон, который будет защищать основную конструкцию от посторонних предметов. Он крепится при помощи болтов, гаек и шайб. Далее непосредственно монтируется сам вентилятор.

Элементы крепления

Теперь приступаем к самому важному процессу. Перед монтажом вентилятора убедитесь в том, что в стакане имеются анкера

Их количество и диаметр должны соответствовать тем, что на вентиляторе

Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты

Их количество и диаметр должны соответствовать тем, что на вентиляторе. Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты.

Когда все закреплено, возьмите герметик и заделайте образовавшийся зазор между стаканом и самим вентилятором. Если стакан был установлен на новую конструкцию, тогда рекомендуется сделать цементно-песчаную стяжку. По контуру стакана устанавливаются фартуки или юбки из оцинковки, а также восстанавливается теплогидроизоляция нарушенных слоев крыши. В процессе этих работ соблюдайте все рекомендации и строительные нормы. В таком случае вся работа будет выполнена правильно.

Приточный вентилятор

Нормативные требования к вентиляции квартир

Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.

Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.

Правила вычисления минимального объема воздухообмена

Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:

• раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
• кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.

В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.

Как обеспечить циркуляцию воздуха

В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

• минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
• поверхности воздуховода должны быть устойчивы к коррозии;
• вес конструкции влияет на сложность монтажных работ и обслуживание;
• размер сечения воздуховода влияет на пропускную способность;
• все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

• относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
• низкая уязвимость для воздействия влаги и химических веществ;
• хорошая герметичность;
• простота в обслуживании;
• широкий диапазон рабочих температур;
• низкий уровень шума при работе;
• большой срок службы;
• эстетичный вид;
• экологичность;
• устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:

Основные преимущества гофрированных воздуховодов:

• срок службы — до 50 лет;
• допустимое нагревание поверхностей — до 250 °С;
• устойчивость к воздействию влаги и коррозии;
• относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

• быстрый монтаж;
• небольшой вес;
• отсутствие конденсата;
• низкий уровень шума;
• устойчивость к коррозии;
• удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.
