Методики испытания систем отопления

Как провести гидравлические испытания трубопроводов системы отопления и составить акт

Процесс проверки пластиковых деталей

При испытаниях необходимо учитывать, есть ли пластиковые детали. Это объясняется тем, что тепловое расширение пластика имеет высокие показатели, значит, температура воды в системе и окружающая температура должны быть постоянными. При изменениях показателей температуры и несоблюдении герметичности давление в отопительной системе все равно будет повышаться.

При испытаниях оборудования следует поднять давление до значения, которое превышает рабочее примерно в 1,5 раза, после этого продержать его 30 минут. Если при этом в трубах наблюдается расширение, то необходимо немного подкачать уровень давления, после чего продолжать проверку, соблюдая постоянные значения. Спустя 30 минут, можно резко понизить значение до уровня, составляющего половину от рабочего, продержав его таким образом в течение 90 минут.

Если наблюдается небольшое повышение, то это говорит не о расширении в трубах, а о герметичности всей системы. Многие специалисты рекомендуют при проведении проверок многократно снижать и повышать уровень давления, чтобы можно было с точностью сказать о работоспособности всей отопительной системы, о возможности принимать любые нагрузки (ограниченные указанными производителем значениями).

Проверка отопительной установки проводится различными методами, включая повышение/понижение давления в трубах. При выполнении подобных работ необходимо в точности следовать инструкциям, чтобы не произошло разрывов, нарушений герметичности. При этом следует учитывать определенные факторы, оказывающие сильное влияние на протекание процесса проверки, например материал изготовления труб. Только убедившись, что все в полном порядке, можно начинать эксплуатацию, не беспокоясь о внезапных утечках.

Способы и методы опрессовки систем отопления

Чтобы система отопления была надежной и энергоэффективной, недостаточно выполнить качественную проектировку и монтаж

Важно своевременно и правильно выполнить пуско-наладочные работы, в которые входит опрессовка системы отопления и ее промывка. Процедуру обязательного технического контроля проводят по завершении монтажа новой отопительной системы, вначале отопительного сезона и после проведения ремонтных работ

В многоквартирных домах подобные работы выполняют компетентные организации. В частном доме работоспособность системы отопления можно проверить самостоятельно. Для этого потребуется специальное оборудование и знания требований нормативных актов, регламентирующих предельное давление для системы и временной интервал для проверки разных тепловых сетей.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:

  • после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
  • после завершения установочных работ трубопровода;
  • во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

Гидравлические испытания выявляют ненадежные соединения

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния. Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна

После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.

Что такое опрессовка?

Опрессовкой называют гидродинамические испытания всех приборов сети и отопительных магистралей. Для этого в трубопроводах искусственного нагнетают и поддерживают на протяжении определенного времени высокое давление. Важным этапом проверки является оценка надежности и прочности всех составляющих элементов сети.

Проверяют следующее оборудование:

  • теплообменники;
  • отопительные приборы;
  • запорная и регулирующая арматура;
  • трубопроводы;
  • насосные агрегаты.

Также проверке подлежат важные элементы коммуникаций теплоснабжения:

  1. Котельные.
  2. Воздушно-тепловые завесы.
  3. Трубопроводы подогрева полов и специальные системы, предназначенные для нагревания других важных элементов.
  4. Теплоснабжающие коммуникации приточной вентиляции.
  5. Узлы ввода магистралей отопления в дом.

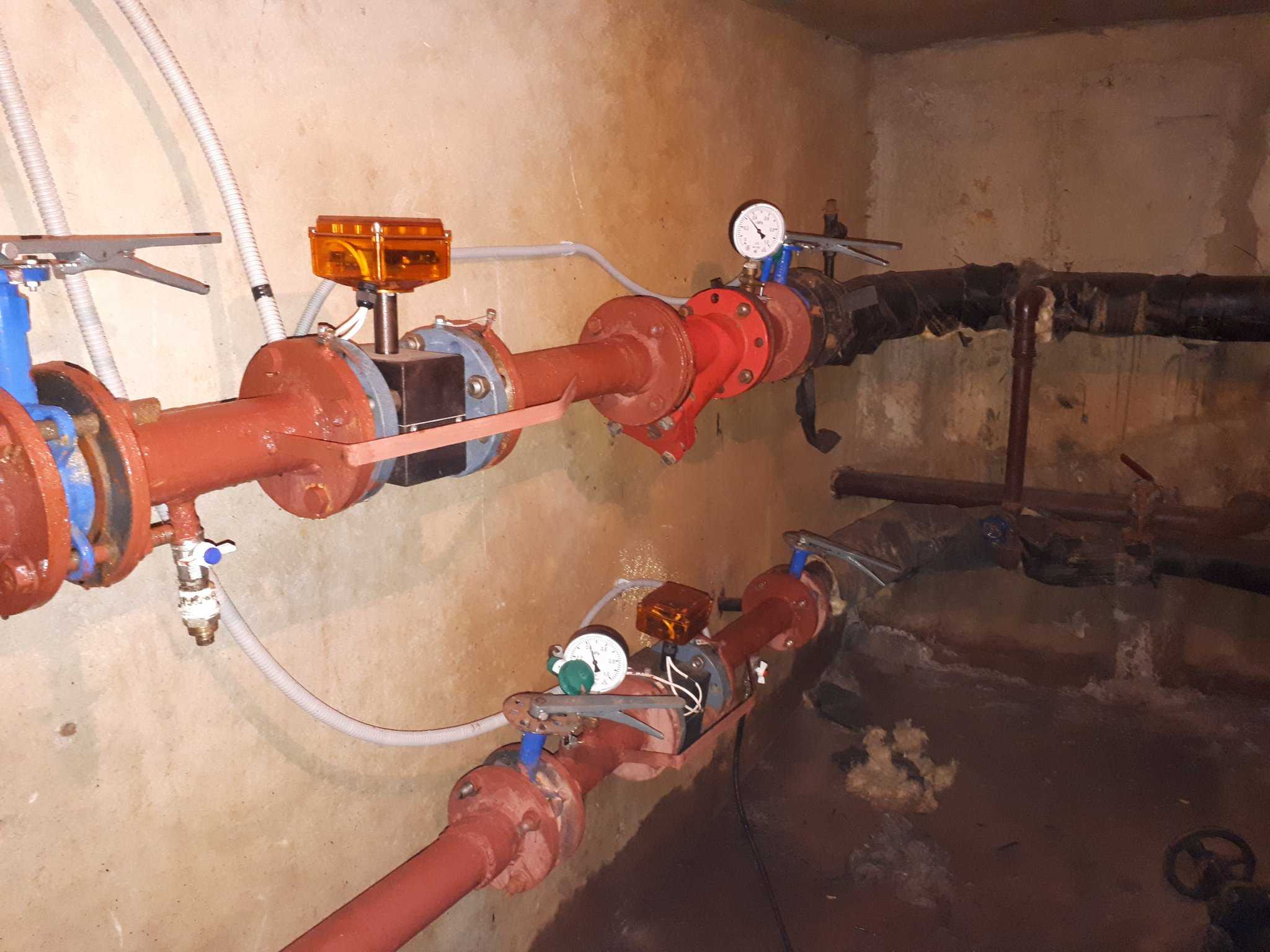

  6. Индивидуальные тепловые пункты и узлы.

Порядок выполнения работ

Далее необходимо выполнить следующий порядок действий:

  • при проведении периодического или аварийного тестирования, в начале, спускают теплоноситель;
  • подключают опрессовочный аппарат, в любом подходящем для этого месте;
  • заданное давление нагнетается в систему в два приема, чтобы избежать задержек воздуха в контуре;
  • на первом этапе создают рабочее давление и выпускают воздушные пробки через клапаны на радиаторах;
  • на втором этапе повышают давление до пределов, необходимых при тестировании, и выдерживают временной интервал, регламентированный в Минэнерго;
  • в установленный промежуток времени давление не должно понижаться ниже указанной нормы, в противном случае необходимо искать утечку.

Установлены правила для технической эксплуатации разноплановых тепловых энергоустановок, в них Минэнерго рекомендует параметры опрессовочного давления для каждого типа систем отопления.

Гидравлические испытания

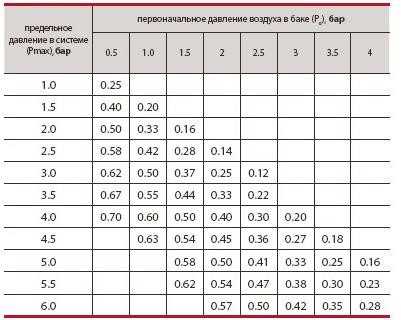

Таблица давления расширительных баков отопления.

Гидравлическое испытание для труб отопления – это ответственный процесс подготовки оборудования к отопительному сезону. При этом трубы заполняются при помощи воды снизу вверх, то есть через так называемый обратный трубопровод. Жидкая среда и воздушная двигаются в одном направлении, весь воздух из системы отопления полностью удаляется. Испытывать начинают только тогда, когда весь воздух уйдет, чтобы можно было правильно получить данные с манометра. Если не дождаться, когда воздушные массы покинут трубы, испытания получатся ложными.

Проверять отопление таким образом следует у открытых систем, так как при наличии протечек в закрытой (в стене) системе найти места разгерметизации будет довольно трудно, а зачастую просто невозможно. Для выполнения работы по проверке следует приготовить такое оборудование:

  • специальный ручной насос для нагнетания в отопительную систему потока рабочей жидкости;
  • рабочий отопительный котел;
  • манометр, который показывает, есть ли повышение либо понижение давления в общей системе. Такие данные будут свидетельствовать о расширении труб, наличии протечек.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.

Технология гидравлических испытаний трубопроводов

Использование жидкости для процесса является достаточно популярным методом, с помощью таких манипуляций получится испытать все контуры системы.

Воду закачивают через специальный кран, который расположен в нижней части труб. Для работ не запрещается использовать автоматические насосы, можно применять и ручные экземпляры, подключенные к водопроводу.

Высокие показатели обнаружения возможных эксцессов являются главной положительной стороной этого метода, выполнить манипуляции также получится без особого труда. Визуально можно выявить скопления жидкости в слабых местах и устранить неполадки в магистрали, что достаточно удобно и практично.

Подготовительные работы

Существуют специальные опрессовочные насосы, это оборудование подготавливается в первую очередь. Есть как ручные модели, так и электрические образцы, специалисты выбирают максимально удобный вариант исполнения для проведения проверки. А также нужно использовать в процессе манометр, чтобы контролировать изменения, ведь некоторые агрегаты способны нагнетать от 40 до 100 бар.

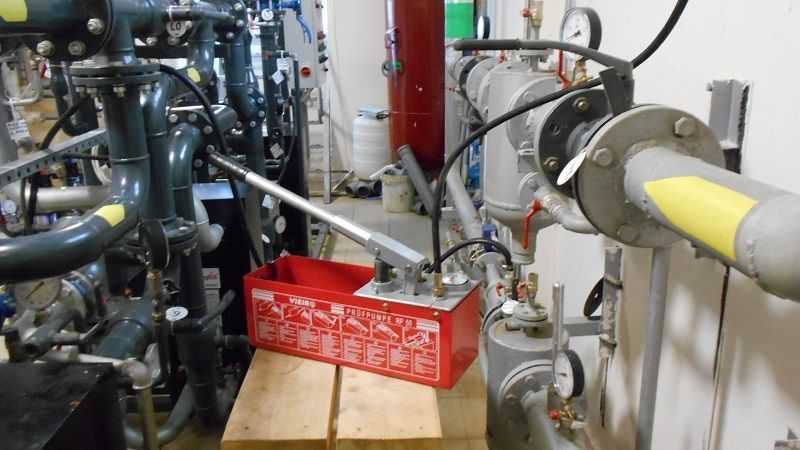

Опрессовочный насос

Минэнерго обращает внимание на правильный подход к исполнению процедуры промывки, а класс точности приспособления для замера не должен быть ниже 1,5

Длина окружности, является важной в процессе, корпус стоит подбирать с учетом данных, превышающих 160 мм

Определение прочности и герметичности

Чтобы выявить проблемные участки, в обязательном порядке процедуру проводят при рабочем давлении, методом простукивания молотком закругленной формы производится визуальный осмотр. Когда дело касается труб из цветных металлов, применяется деревянный экземпляр весом не более 0.8 кг.

Удовлетворительными, испытания на прочность и герметичность можно считать, если давление во время выдержки не упало ниже установленной нормы, данные необходимо смотреть на манометре. Сварные швы, соединения и прочие фитинги должны быть сухие, при обнаружении подобных проблем все эксцессы устраняются, а работу необходимо проводить повторно для получения акта гидравлического испытания.

Проведение испытаний

Подробный алгоритм действий достаточно прост, важно придерживаться последовательности произведения манипуляций, выглядит все так:

  1. С помощью опрессовщика необходимо наполнить весь контур водой, которая должна быть не ниже 45 градусов. Воздух стравливается через специальные краны, их называют отводчики.
  2. Нагнетание продолжается 10 минут, на протяжении этого времени нужно совершить визуальный осмотр арматуры, стыков, швов и подключения.
  3. Напор можно повысить до максимума, и удержать определенное время, нельзя не отметить изделия из полимерных материалов, давление в них нужно оставит на 30 минут, для более качественного произведения манипуляций.
  4. С помощью манометра можно выявить отклонения показаний, если они в норме, то результат работы стоит считать удовлетворительным.

После подобных манипуляций эксплуатировать систему получится максимально продуктивно, все участки являются пригодными к использованию. В противном случае нюансы следует устранить, при проявлении подтеков, скопления жидкости узел или отрезок трубы заменяют.

Давление при проведении испытаний трубопроводов

К этому моменту стоит отнестись серьезно, ведь существуют некоторые требования, которые стоит учитывать и выполнять. Дело обстоит так:

  1. Для стальных труб с показателями в 4 кгс/см2 и экземпляров со стенкой, позволяющей работать при температуре выше 400 градусов, выдерживается 1.5 рабочего давления, но не меньше 2 кгс/см2.
  2. При показателях в 5 кгс/см2, достаточно 1.25.
  3. Чугунные, стеклянные, пластиковые, 1.25.
  4. Трубы из цветных металлов потребуют давления в 1 кгс/см2.
  5. Фаолитовые образцы 0.5 кгс/см2.

Максимально востребованными для проведения работы считаются плунжерные насосы передвижного образца. Поршневые ручные агрегаты также можно использовать, прессы, приводы шестеренчатого типа и эксплуатационные модели отлично подойдут для нагнетания необходимых показателей.

Хозяину частной постройки потребуется обратиться в районные отделения, тогда как жители многоквартирных построек могут рассчитывать на помощь в этом вопросе от коммунальных предприятий. При заполнении заявки необходимо внимательно отнестись ко всем пунктам, сведения вносятся в точности с реальностью, адрес также необходим. В бланк акта обязательно вписываются данные о том, кто производил проверку, организация предоставляет бумаги с утвержденной подписью от главного энергетика.

Особенности и порядок проведения опрессовки

Итак, как опрессовать систему отопления? В процессе проведения гидравлических испытаний опрессовочное давление бывает разным и зависит от назначения сетей и типа установленного оборудования:

  • узел вода тепловых сетей в дом опрессовывают при 16 атмосферах;
  • устройства отопления вентиляционной системы и ИТП испытывают при давлении в 10 атм.;
  • коммуникации отопления в многоэтажном доме опрессовывают при 10 атм.;
  • отопительные магистрали и приборы в частных сооружениях проверяются при 2-6 атмосферах.

Новые отопительные сети в только что построенном сооружения испытывают при давлении, превышающем в 1,5-2 раза рабочее. Если постройка старая, то данный показатель составляет 1,15-1,5 раза. Опрессовка чугунных отопительных приборов проводится при 6 атмосферах, а конвекторов – при 10 атм.

Опрессовочные мероприятия проходят в такой последовательности:

  1. В контур отопления заливают теплоноситель. Если отопительная система работает с использованием антифриза, то ее сначала опрессовывают с водой, а потом со штатным теплоносителем. При подготовке сети к новому отопительному сезону старый теплоноситель полностью сливают, а вместо него заливают чистую воду. При заполнении системы из нее одновременно спускают воздух. Для этого открывают воздухоотводчики на всех стояках или краны Маевского на отопительных приборах.
  1. Затем давление повышают до нужного показателя. При этом постоянно следят за цифрами на манометре. Вместе с этим проводят осмотр оборудования и магистрали на предмет выявления течи. Обязательным предстает осмотр скрытых трубопроводов.
  2. Повышенное давление в контуре поддерживают на протяжении получаса. Если в течение этого времени не обнаружено протечек или снижения давления на манометре, то считается, что система полностью герметичная и успешно прошла испытания. Допустимое понижение показателя составляет не более 0,1 атм., но только при условии отсутствия течи.

При появлении протечек проводят ремонтные работы, а после этого выполняют повторную процедуру опрессовки. После успешного прохождения гидроиспытаний составляют акт. Пример этого документа есть в СНиП.

Насосы для опрессовки и промывочные аппараты для системы отопления

Определение дополнительного объема воды

После завершения наблюдения за падением показателя давления по первому варианту и прекращения сброса теплоносителя по второму варианту нужно сделать следующее.

  • При помощи подкачки из мерного бачка воды давление в трубопроводе увеличивается до показателя при гидравлических испытаниях (Pг ).
  • Следует запомнить время, когда закончилось испытание на герметичность (Тk ).
  • Далее необходимо замерить в мерном бачке конечный уровень воды hk .
  • Определить продолжительность испытаний трубопроводов (Tk -Tn ), мин.
  • Высчитать объем подкачанной из мерного бачка воды Q (для 1-го варианта).
  • Определить разность между объемами подкачанной и сброшенной из трубопроводов воды или количество дополнительно подкачанной воды Q (для 2-го варианта).
  • Рассчитать показатель фактического расхода дополнительно вкачанной воды (qn ) по следующей формуле: qn =Q/(Tk -Tn )

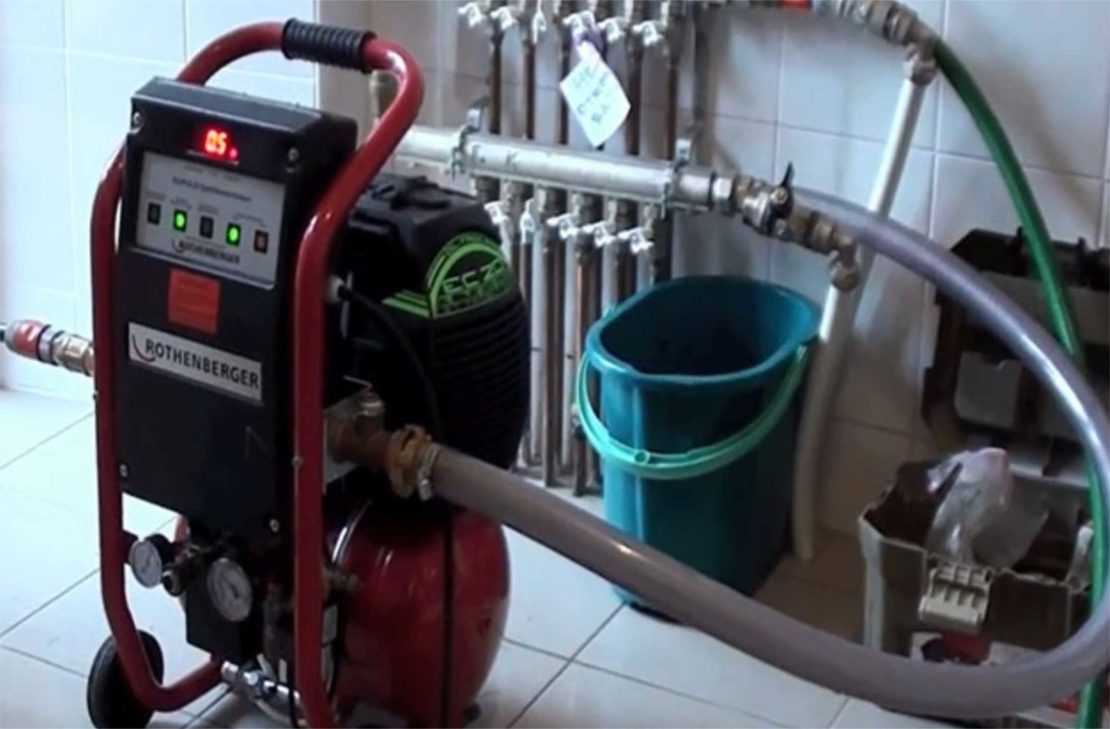

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

  • Приемлемая стоимость, что делает их доступными для многих потребителей;
  • Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
  • Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
  • Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке,

в независимости от назначения трубопровода:

  • после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
  • после завершения установочных работ трубопровода;
  • во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на , взрывов металла, деформаций.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Гидравлический расчёт системы отопления: что это такое?

Испытаниям должна сопутствовать уличная температура не менее 5 градусов выше 0. Оборудование включают в нижнюю часть обвязки, в обратку. Защитные панели, если есть, временно удаляют.

Процедура:

  1. Через подающую трубу систему заполняют теплоносителем.
  2. Элеваторным узлом настраивают показатель давления.

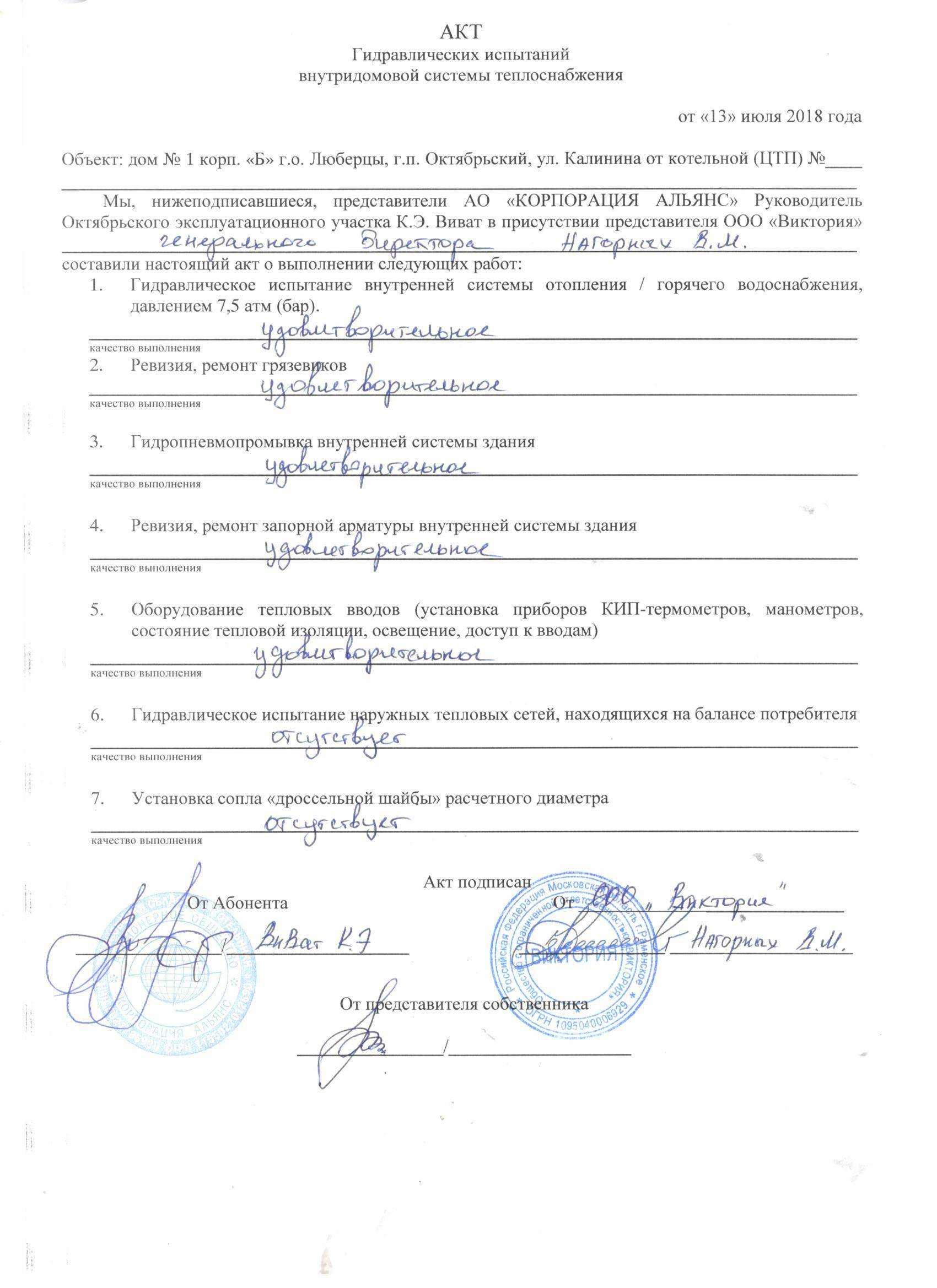

  3. Сотрудники УК составляют акт результатов проверки.

Каждый собственник вправе потребовать копию документа на руки.

Расход воды для трубопровода

Систему отопления разбивают на участки, каждый из которых заканчивается с радиатором. Чтобы найти количество использующегося теплоносителя применяют формулу: GV = (860*q)/(∆t*3600*ρ), где:

  • GV — искомая величина, л/с.
  • q — мощность радиатора, кВт;
  • Δt — разность температур между прямым и обратным стояками, ° C;
  • ρ — плотность воды, кг/дм3.

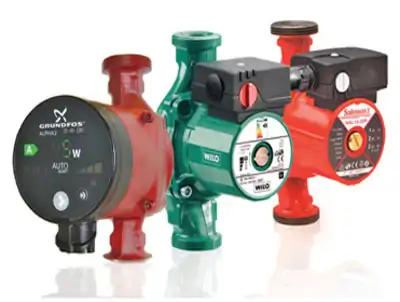

Циркуляционный насос

Необходим для определения потери давления в системе. Результат — показатель, гарантирующий пропускание воды через обвязку: Z = P — R*L, где:

  • P — начальное давление, Па.
  • R — удельное сопротивление труб естественному трению жидкости о стенки, Па/м.
  • L — длина обвязки между двумя радиаторами, м.
  • Z — потери давления, Па.

Для двухтрубной системы используют сумму измерений прямого и обратного теплоносителей.

Расширительный бак

Для вычисления находят длину обвязки в квартире и подсчитывают количество секций радиатора. Вместимость определяется по формуле: V = 0,1*(S*L + N*VR), где:

  • V — искомый объем, м3.
  • S — площадь поперечного сечения труб, м2.
  • L — длина обвязки, м.
  • N — количество секций радиатора, а VR — вместимость одной, м3.

VR указывают в паспорте устройства.

Монтаж, ремонт и обслуживание котлов и колонок

Испытания систем отопления и теплоснабжения

Испытания системы отопления производят после окончания монтажных работ. Но сначала все трубопроводы санитарно-технических систем должны быть промыты.

До испытаний проверяют соответствие испытуемой системы отопления проекту, производят внешний осмотр трубопроводов, соединений, оборудования, приборов, арматуры.

Испытанию подвергают системы отопления в целом и отдельные виды оборудования, а также производят их регулирование. По результатам испытаний оформляют акты.

Испытания систем отопления, теплоснабжения выполняют гидростатическими и манометрическими (пневматическими) методами.

Гидростатические испытания системы отопления производят путем заполнения всех элементов системы водой (при полном удалении воздуха), повышения давления до пробного, выдержки системы под пробным давлением в течение определенного времени, снижения давления и при необходимости опорожнения системы. Гидростатическое испытание безопасно: систему опробуют в условиях, наиболее приближенных к рабочим. Однако такое испытание требует подачи воды в здание для наполнения санитарно-технической системы, что неприемлемо. При нарушении герметичности возможно затопление помещений, подмачивание строительных конструкций; в зимнее время возможно замерзание воды в трубах и их “размораживание”.

Поэтому гидростатические испытания систем отопления, теплоснабжения, котлов, водонагревателей выполняют при положительной температуре в помещениях здания. Температура воды, которой заполняют систему, должна быть не ниже 278°К (5°С).

Гидростатические испытания отопления проводят до отделки помещений.

Манометрические испытания системы отопления во многом лишены недостатков гидростатических испытаний, но они более опасны, так как при случайном разрушении трубопроводов или элементов систем под действием сжатого воздуха их куски могут попасть в людей, проводящих испытания.

Манометрические испытания отопления проводят, наполняя систему отопления сжатым воздухом под давлением, равным пробному, и выдерживая ее под этим давлением в течение определенного периода, затем давление снижают до атмосферного.

Для испытаний применяют пневмогидравлический агрегат ЦСТМ-10 в виде двухосного прицепа, на котором смонтированы емкость объемом 2,5 м3 и все оборудование для испытаний.

Испытание систем отопления. Приемка отопительных котельных производится на основании результатов гидростатического или манометрического испытания, а систем отопления – на основании результатов гидростатического и теплового испытаний, а также наружного осмотра смонтированных устройств и оборудования. Системы отопления испытывают на герметичность (но не на прочность) манометрическим методом под избыточным давлением воздуха 0,15 МПа для обнаружения дефектов монтажа на слух и затем давлением 0,1 МПа в течение 5 мин (при этом давление не должно снижаться более чем на 0,01 МПа).

Гидростатические испытания системы водяного отопления проводят по окончании ее монтажа и осмотра. Для этого систему наполняют водой и полностью удаляют из нее воздух, открыв все воздухосборники, краны на стояках и у отопительных приборов. Заполняют систему через обратную магистраль, подключив ее к постоянному или временному водопроводу. После наполнения системы закрывают все воздухосборники и включают ручной или приводной гидравлический пресс, которым создают требуемое давление.

Системы водяного отопления испытывают гидростатическим давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа в самой низкой точке. На время испытания котлы и расширительный сосуд отсоединяют от системы. Падение давления во время испытания не должно превышать 0,02 МПа в течение 5 мин. Контролируют давление проверенным и опломбированным манометром с делениями на шкале через 0,01 МПа. Обнаруженные мелкие неисправности, не мешающие гидростатическому испытанию, отмечают мелом, а затем исправляют.

Как провести испытание систем отопления?

Чтобы определить степень готовности отопительного оборудование к работе, необходимо провести специальные испытательные работы. Для этого в трубах искусственно повышается давление, после чего осуществляется проверка герметичности каждого соединения на предмет полного отсутствия протечек.

Существует несколько видов испытания системы отопления: гидравлические испытания, пневматическое испытание, испытание давлением.

Рассмотрим, как проводится испытание систем отопления, какие этапы при этом и условия соблюдаются.

Испытания на прочность и герметичность

Предварительную проверку коммуникации на прочность и показатели герметичности проводят в такой последовательности:

Проверка прочности. Для этого в трубопроводе создают проверочное, усиленное давление и выдерживают его около 10 минут. Как уже было сказано выше, во время выдержки нельзя допускать, чтобы давление понижалось. Как правило, проверка нарушается, если давление понижается более чем на 0,1 МПа. По истечению времени проверочное давление понижают до стандартных показателей и поддерживают их с помощью непрерывной подкачки жидкости. После этого выполняется осмотр конструкции, который направлен на выявление повреждений. Если дефекты не обнаружены — выполняется второе испытание на прочность. При обнаружении деформаций в трубопроводной конструкции — их устраняют и проводят повторное испытание. Отдельные части трубопроводной коммуникации проверяются в разное время. Продолжительность гидравлической проверки не может быть меньше, чем 10 минут.

Проверка на герметичность. После того, как коммуникация прошла испытания на прочность, производится проверка на герметичность трубопровода. Герметичность проверяется так:

  1. Производится фиксация времени начала проверки.
  2. В измерительном бачке определяется начальный уровень жидкости.
  3. Когда первые два пункта выполнены, начинается наблюдение за уменьшением показателя давления в конструкции.

Во время испытания необходим строгий контроль давления, его показатель не должен меняться весь период выдержки

При гидравлических испытаниях трубопроводов необходимо чётко следовать этой последовательности.

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
