Диаметр вентиляционной трубы для вытяжки: как рассчитать нужные размеры и высоту

Разновидности вентиляционных воздуховодов

Пластиковые вентиляционные воздуховоды широко используются в любых типах помещений. Трубы и соединительные детали из пластика обеспечивают необходимый уровень герметичности системы вентиляции, не подвержены воздействию влаги и коррозии. Гладкая поверхность воздуховода позволяет снизить уровень шума и создает наилучшие условия для свободного прохождения потока расчетного объема с необходимой скоростью. Помимо всего, они не нуждаются в регулярной чистке, следовательно, увеличивается срок эксплуатации вентиляционной системы. Однако при всех своих достоинствах применяться они могут в системах с температурой среды до +50°C. При монтаже пластиковых труб стоит помнить, что узлы прохода в бетонных или кирпичных перекрытиях требуют использование стальной гильзы, но допускается и использование рубероида или толи.

Пластиковые вентканалы

Гибкие воздуховоды изготавливаются из пластика или металла. В основном используются для вытяжной вентиляции с температурой среды от -30°C до +120 °C. Идеально подходят для укладки в коробках из ГКЛ, вписываясь в любой интерьер. К достоинствам относится возможность применения гофрированных воздуховодов при сложной планировке помещения, а также легкость монтажа. Узлы прохода для гибких вентиляционных воздуховодов также требуют соблюдения норм монтажа и использование гильз, а при укладке в стенах дополнительную изоляцию слоем бетона во избежание повреждения герметичности. Вытяжные трубы для вентиляции выводятся через шахту на крышу или кровлю.

В промышленных предприятиях чаще используются металлические прямоугольные или квадратные венткороба с многочисленными соединительными элементами. Узел или стык соединения подбирается согласно проектным данным.

Монтаж вентиляционных коробов из стали имеет ряд сложностей, от качественно выполненной сварки или сборки изделий зависит герметичность системы, качество шумоизоляции и срок ее эксплуатации. Вентиляционные короба прямоугольного или квадратного сечения более рационально использует пространство помещения. Однако зачастую внутренние углы коробов создают сопротивление воздуха и, чтобы перекрыть потери давления воздуха, требуется установить дополнительное электрооборудование.

Пример монтажа металлических воздуховодов

Для системы вытяжных воздуховодов все чаще применяются сэндвич-трубы, которые выполнены из соединенных двух оцинкованных труб, заполненных между собой изоляцией.

Двустенная конструкция дымоходов обеспечивает отсутствие конденсата в трубе и полностью соответствует нормам пожаробезопасности, так как изоляция выполняется из огнеупорного материала. Двустенные оцинкованные трубы для вентиляции чаще устанавливают снаружи здания, но могут применяться и для вытяжных шахт.

Двустенная конструкция сэндвич-труб

Одностенные трубы для дымоходов применяются внутри помещений в качестве самостоятельной конструкции, которая подключается в основному дымоходу, и в качестве гильзы в уже имеющиеся кирпичные вентшахты. Металлический воздуховод дымоходов производится из коррозиестойкой нержавеющей или оцинкованной стали. В случае прокладки труб в каналах шахт требуется выполнить дополнительную изоляцию труб из огнеупорного материала, закрепляя его оцинковкой.

Виды пластиковых воздуховодов

Все пластиковые воздуховоды, использующиеся для создания вентиляционных каналов, условно можно разделить на несколько типов, в зависимости от следующих параметров:

материала изготовления;
вида сечения;
степени жесткости;
способу соединения элементов между собой.

В качестве основного материала для пластиковых воздуховодов используются различные полимерные составы, подходящие для этих целей:

поливинилхлорид (ПВХ);
фторопласт;
полипропилен;
полиэтилен низкого давления;
винипласт;
металлопластик.

Поливинилхлорид сегодня широко используется для изготовления различных трубопроводов. Основные его свойства – высокая прочность, устойчивость к коррозийным воздействиям. Температурный эксплуатационный режим составляет от -50 до +90°С. В этих пределах ПВХ не деформируется и не теряет своих эксплуатационных свойств.

Фторопласт относительно недавно стал применяться для изготовления труб, и, в частности, вентиляционных воздуховодов. Главный плюс этого материала – устойчивость к агрессивным воздействиям химически активных сред. Фторопластовые воздуховоды с успехом могут применяться на предприятиях, с возможной концентрацией в воздухе паров различных химикатов – нефтеперерабатывающей, фармацевтической и химической отрасли промышленности.

Еще одно преимущество фторопласта – самый высокий среди полимеров коэффициент скольжения. Вследствие этого воздух проходит по таким трубам практически без турбулентных завихрений, что делает фторопластовые воздуховоды рекордсменами по КПД. Температурный эксплуатационный режим фторопластовых воздуховодов – от -100 до +250°С.

Главное преимущество воздухопроводов из полипропилена – бюджетная стоимость. Они могут кратковременно выдерживать повышение температуры транспортируемого воздуха до 110°С, не деформируясь и не теряя своих характеристик. Но по достижении t 140°С полипропилен начинает плавиться. Еще один недостаток данного материала – высокая горючесть. Поэтому применять воздуховоды из полипропилена запрещено применять для вентиляции помещений, где имеются источники открытого огня – например, для кухонь с газовыми варочными плитами.

Металлопластиковые воздухопроводы представляют собой сложную конструкцию, состоящую из двух слоев – внутреннего и внешнего, – тонкой жести, либо оцинкованной стали, промежуток между которыми заполняется вспененными полимерами. Металлическая оболочка выполняет защитную функцию, предохраняя вентканалы от механических повреждений, исключают опасность возгорания при краткосрочном воздействии открытого огня.

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

Пересчет расхода воздуха в м3/с
Выбор скорости воздуха в воздуховоде
Определение площади сечения воздуховода
Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

S = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

отсутствие необходимости в добавочной теплоизоляции кровли;
доступность самостоятельной регулировки;
малая вероятность коррозии;
гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
уменьшенные потери шума и воздуха;
срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
20 м составляет длина гибких воздуховодов.

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
снижение влажности и температуры воздуха у плиты для более комфортной работы;
обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

над газовой плитой – 0,75-0,85 м;
над индукционной или электрической плитой – 0,65-0,75 м.

Форма и размеры сечения трубы

Гофрированные трубы имеют круглое сечение, пластиковые – круглое или прямоугольное. Меньшим сопротивлением обладают трубопроводы из круглых труб, за что пользуются популярностью. Прямоугольные трубы смотрятся эстетичнее, их проще собирать и можно располагать у самой стены.

Наиболее часто применяют следующие трубы:

Круглые, диаметр (мм): 100, 120 – обычно указываемый в инструкции диаметр вентиляционной трубы для вытяжки; 125 и 150 – также часто применяются пользователями.
Вентиляционные прямоугольные трубы для вытяжки имеют следующие размеры, высота х ширина (мм): 55х110, 60х122, 60х204.

Калькулятор необходимой производительности вентиляции для вытяжки на кухне

Если вам необходимо рассчитать вентиляцию для жилых помещений воспользуйтесь онлайн калькулятором производительности воздухообмена.

Организация вентиляции воздуха на кухне

При выборе вытяжки на кухню необходимо принять решение, как именно будут удаляться неприятные запахи и испарения – рециркуляцией воздуха или посредством отвода газов в вентиляционный канал. Как первый, так и второй вариант имеет свои преимущества и недостатки. Стоит добавить, что большинство современных устройств может работать в обоих режимах, однако при отсутствии вент канала работать они смогут только на рециркуляцию.

В вытяжках без воздуховода вентилятор всасывает и пропускает воздух через фильтры, тем самым очищая его. Потребители, которые выбирают этот класс устройств, зачастую руководствуются низкой ценой и простотой монтажа. Однако их существенными недостатками являются необходимость периодической замены фильтров и довольно низкая производительность.

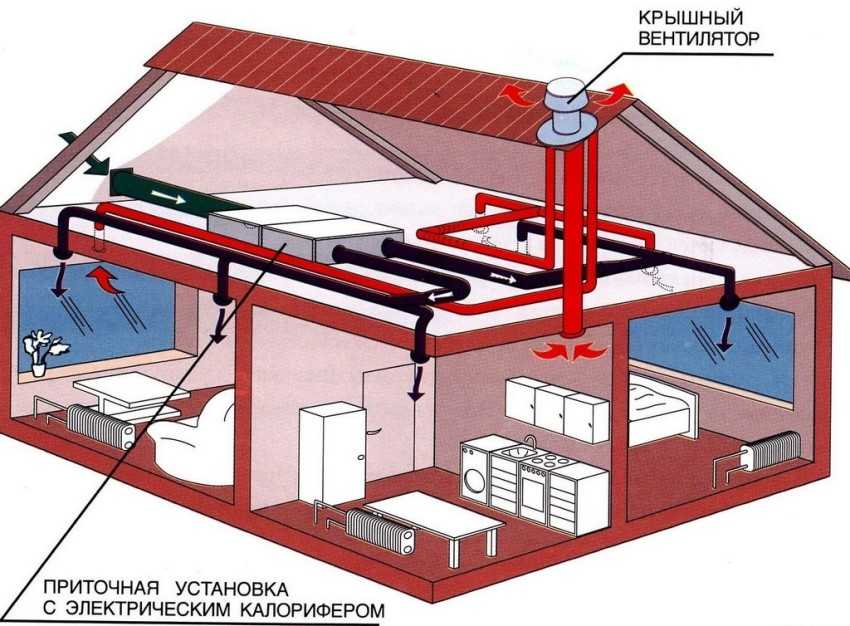

3D-модель проекта вентиляционной системы

Вторым вариантом является работа устройств в режиме отвода воздуха. При этом газ также всасывается вентилятором, затем пропускается через жироулавливатель и выбрасывается в шахту вентиляции. Такой подход более эффективен, однако требует более трудоемкого монтажа и дополнительных затрат на организацию отвода. Канал должен быть герметичным, рекомендуется также установка клапана, отсекающего приток воздуха с улицы в помещение.

После подбора пластикового воздуховода для вытяжки на кухне купить его можно по выгодной цене напрямую у производителя.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

для помещений с площадью более 20 м 2 – либо 30 м 3 /час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
если же площадь помещения не превышает 20 м 2 , то воздухообмен можно просто принять исходя из средней величины 3 м 3 /час на 1 м 2 площади.

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м 2 ) в час вентиляция должна обеспечить циркуляцию порядка 60 м 3 . Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

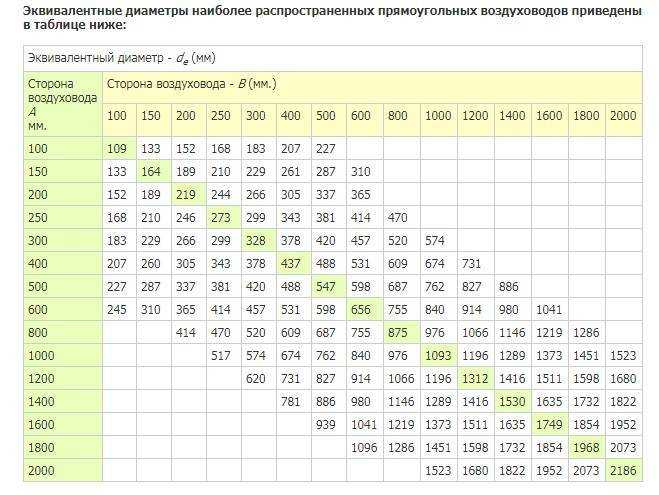

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

Проектирование и расчет

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

длина труб для разводки воздушных каналов;
количество воздуховодов, их локализация;
размещение воздухозаборов, решеток и другого оборудования;
описание использованных материалов.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Соединительные элементы — фитинги

Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»

Прямой угол под 90 градусов.
Угол поворота на 45 градусов.
Тройниковое ответвление под 90 или 45 градусов.
Крестовина.
Соединительная муфта.

В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.

Металлические каналы
Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.

Пластиковые воздуховоды
Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.

Гофрированные каналы из алюминия

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

Для жилых зданий —3 м 3 /час на 1 м 2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м 3 /час, а для постоянных жителей — 60 м 3 / час.
Для подсобных сооружений (гараж и т.п.) —не менее 180 м 3 /час.

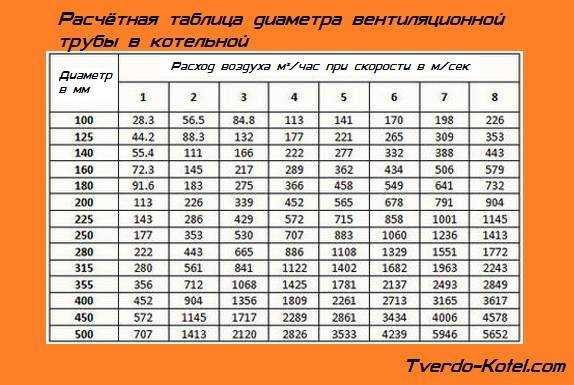

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м 2 необходимо 5,4 м 2 сечения воздуховода, а в подсобных — около 17,6 м 2 . Однако менее 15 м 2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

Вычисляют объем каждого помещения, путем перемножения трех его размеров.
Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Плюсы и минусы

Пластиковые воздуховоды просты в монтаже. Они позволяют создавать любые по конфигурации системы. Герметичность в таких изделиях легче обеспечить, по сравнению с аналогами. Присутствие специальных замков встык без нахлестов уменьшает сопротивление воздуха при его движении. Но, несмотря на все эти плюсы, нельзя назвать эти объекты идеальными для использования. Есть у них кое-какие минусы. К ним можно отнести:

Горючесть. У некоторых модификаций этот показатель понижен, но стоят они дорого, а потому доступны не всем. Из-за этой своей особенности использование рассматриваемых изделий разрешено только в малоэтажных домах.
Способность накапливать статическое электричество. Это провоцирует прилипание пыли, которая опять же может вспыхивать. К тому же надо помнить, что на гофрированных участках копится больше пыли. Для сокращения ее количества монтируется пластиковый воздуховод и устанавливаются фильтры. Они притягивают большую часть пыли. Также есть специальные составы, которыми обрабатывают изоляционные трубы из пластика. Они создают некую плёнку на поверхности, которая препятствует накоплению статического электричества.
Недобросовестные изготовители также нередко продают объекты с тонкими стенками, имеющими внушительное сечение. Когда меняется геометрия в области стыков, вероятно образование зазоров. Всё это можно исправить, но приходится признавать наличие такого недостатка.

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.
Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.
Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

Внутренние воздушные каналы (вентиляционные шахты).
Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Какой должна быть вентиляционная труба

Вентиляция по сравнению с другими системами, например, водопроводом не будет испытывать в ходе эксплуатации значительные нагрузки, а значит, нет нужды в значительной толщине металла. Поэтому первым требованием к металлическому воздуховоду можно назвать небольшую толщину стенки.

Вторым важным параметром считается устойчивость к коррозии. Все-таки уровень влажности воздуха, проходящего по каналам, достаточно высок, так что металл не должен через 6-12 месяцев покрыться слоем ржавчины.

Для вентиляции используются оцинкованные трубы

Ну, а самой важной характеристикой можно считать диаметр, от этого напрямую зависит эффективность работы вентиляционной системы. Вентиляционная труба 120 мм имеет площадь сечения 113,04 см 2 , диаметр, например, 75 мм – всего 44,15 см 2

Понятно, что если площади сечения отличаются в 2,56 раза, то и объем воздуха за единицу времени они смогут пропустить разный (при равной скорости потока).

Монтаж воздуховодов

Основные правила монтажа

Воздуховод обязан быть растянут максимально, когда происходит его монтаж. Чтобы разрезать пластик, сначала нужно замерить его длину и нанести маркером соответствующую отметку. После следует разрезать его ножом.

Прежде чем соединить воздуховод с вытяжкой, нужно произвести процесс герметизации. После чего хомутом требуется закрепить сам воздуховод.

После этих операций начинается запуск и тестирование вентиляционной системы. Если это делать не своими руками, а с помощью мастера, то за монтаж и подключение вы заплатите более 1000 рублей.

Существуют ли ошибки при монтаже пластиковых воздуховодов? Да, и основной является следующая: не учитывается поток воздуха по спирали. Эта ошибка может обернуться быстрым износом вентиляционного оборудования.

Чтобы избежать данной ошибки, достаточно посоветоваться с продавцом и взять пластиковый воздуховод чуть большего диаметра.
