Инфракрасный теплый пол под плитку: особенности монтажа своими руками

Виды

Наиболее часто люди покупают инфракрасный пленочный пол.

Инфракрасный пленочный пол

Он же является одним из двух видов. Другим является стержневой тёплый пол. Оба вида успели испытать многие люди. Конечно, они оставили свои отзывы в различных видео.

Биметаллический представляет собой композицию, состоящую из двух слоев полиуретана и размещенного между ними нагревательного элемента, который сделан из двух металлов:

• Алюминия;
• Меди.

Углеродистый пленочный пол представляет собой определенное количество нагревательных полос, которые производители прячут в лавсановую пленку. Сами полосы является карбоновыми. Они лежат поперек пленки. Все их концы соединены перпендикулярно расположенной серебряно-медной лентой.

Пленка обоих видов надежно защищает внутренние элементы от влаги, а также делает невозможным электрический пробой.

Стержневой вид представляет собой мат, в котором находятся гибкие стержни, а также набор шин. Последние объединяют нагревательные элементы и подают к ним ток. Любой стержневой пол имеет нагревательные элементы, сделанные из композитного материала. Его основа является графитной. Она, нагреваясь, способна расширяться, что уменьшает количество точек соприкосновения и повышает сопротивление.

Стержневой инфракрасный пол способен справиться с большими нагрузками.

Стержневой инфракрасный пол

Он часто монтируется под плитку. Также хорошо работает при высокой влажности. Поэтому отзывы о нем часто являются позитивными.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные

Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Материалы и инструменты

Как сочетаются разные виды тёплых полов с керамогранитом?

При оборудовании тёплого пола покрытого керамогранитом, встаёт вопрос — какое отопление лучше для укладывать под данный материал?

Любой вид можно класть под гранитную плитку, главное соблюдать некоторые правила.

Водяной тёплый пол

Монтаж водяного пола под керамогранит — популярный вариант, особенно в частных домах. В квартирах сложность установки данной конструкции заключается в подсоединение к общей отопительной системе, и в подъёме высоты пола. Теплоносителем служит эмульсия или вода, которая циркулирует в трубах.

Недостаток — дороговизна, установка такой конструкции не возможна без капитального ремонта, и существует необходимость в постоянном профилактическом осмотре.

А в случаи течи, последствия могут быть серьёзными, которые потребуют крупных денежных вложений, ведь подобраться к месту дефекта через керамогранит будет сложно.

Пирог водяного пола под керамогранит состоит из нескольких слоёв:

• черновой пол;
• материал гидро и тепло изоляции;
• армированная сетка;
• отопительный контур;
• чистовая стяжка;
• напольное покрытие — керамогранит.

Как уже говорилось выше, монтажные работы под силу осуществить самостоятельно. Большая часть конструкции занимает теплоизоляционная подложка и стяжка.

При установке на черновую поверхность, минимальный слой бетона 45 мм, так как 25 мм диаметр труб, а 20 мм необходимо на полноценное их закрытие. Чтобы снизить нагрузку на конструкцию в раствор рекомендовано добавлять пластификатор.

Электрический кабельный пол

В отличие от водяной конструкции, в электрическом тёплом полу нагревательные элементы не такие толстые. Кроме того, есть модели которые укладываются в стяжку, а есть прямо под половое покрытие.

Пирог данной конструкции, это наличие:

• первичного пола или стяжки;
• теплоотражающего материала;
• термоплёнки;
• полиэтиленовой плёнки;
• гипсокартона;
• слоя плиточного клея;
• керамогранита.

В первую очередь внимание при укладке электрического тёплого пола под керамогранит нужно уделять защите системы от попадания влаги. При наличии тонкой стяжки, рекомендовано добавлять в раствор пластификатор, или нанести на поверхность эпоксидную грунтовку повышающую влагостойкость

При наличии тонкой стяжки, рекомендовано добавлять в раствор пластификатор, или нанести на поверхность эпоксидную грунтовку повышающую влагостойкость.

Существуют следующие разновидности электрических кабельных полов: греющий кабель и термоматы, которые стелются под определённый слой стяжки:

1. Толщина 50 мм — здесь применяется греющий кабель, он заливается бетонной стяжкой. Преимущество данного устройства — доступность изменения шага укладки, что позволить установить разную мощность, на разных участках. Отопительная коммуникация может быть как основным источником обогрева, так и дополнительным. Для сокращения теплопотерь требуется укладка теплоизоляционного материала с отражающим слоем. Это сократит расходы на электроэнергию, и повысит качество работы устройства.

Разновидности инфракрасных теплых полов

Различают два вида полов – стержневые и пленочные. Преимущества стержневых полов:

• Укладка стержневого теплого пола может быть выполнена своими руками, что значительно снижает общие затраты на установку системы.
• Система отопления стержневого пола имеет автоматическую регулировку. При максимальной производительности системы включается экономный режим.
• Устанавливать систему отопления можно непосредственно в клеевой раствор.
• Не требуется применение дополнительной армирующей сетки.

Инфракрасное отопление пленочного типа немного отличается от стержневого варианта. Во время монтажа необходимо соблюдать следующие требования:

• При укладке инфракрасных полов с использованием стяжки обязательно применять теплоизоляцию и закреплять поверх пленки армирующую сетку.
• Глубина прогрева пленочного отопления немного меньше чем у стержневого пола. Поэтому при применении керамогранита в качестве напольного покрытия, необходимо подбирать пленку с номинальной мощностью 220 Вт/м².

При установке того или другого вида системы отопления необходимо помнить о следующих правилах:

• В обязательном порядке проводить заземление.
• Монтаж полов производить только на сухую поверхность.
• Подключать полы к системе электроснабжения нужно напрямую через автомат, запитанный от счетчика.

Этапы монтажа

Подготовка

Нельзя укладывать нагревательные элементы под низкую мебель. Над полом должна осуществляться хорошая вентиляция и оставаться зазор минимум 3 см.

Чтобы направить тепловую энергию вверх и снизить расход электричества, под нагревательным элементом должна быть уложена теплоотражающая изоляция. Можно использовать материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой, но запрещено использовать изоляцию на основе алюминиевой фольги, так как она разъедается со временем.

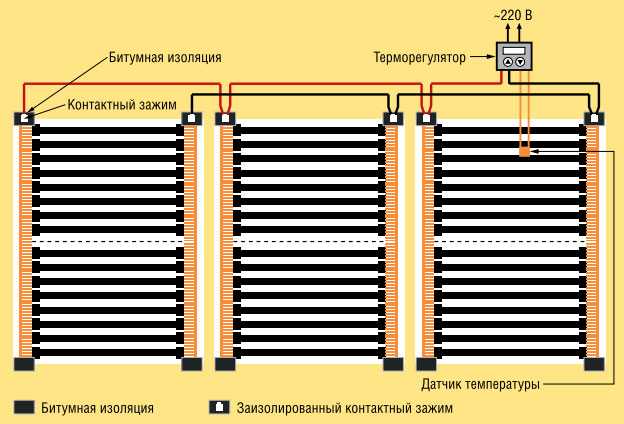

Общая схема подключения к сети

• Заранее выберите место установки терморегулятора на стене и подведите туда проводку.
• Определите зоны, на которых будет лежать пленочный теплый пол.
• Подготовьте чистое и ровное основание.
• Уложите теплоотражающий материал на пол. Лучше всего уложить его на всю площадь комнаты, а не только под пленку, чтобы не создавать лишних неровностей. Закрепите его с помощью скотча к основанию и проклейте стыки.

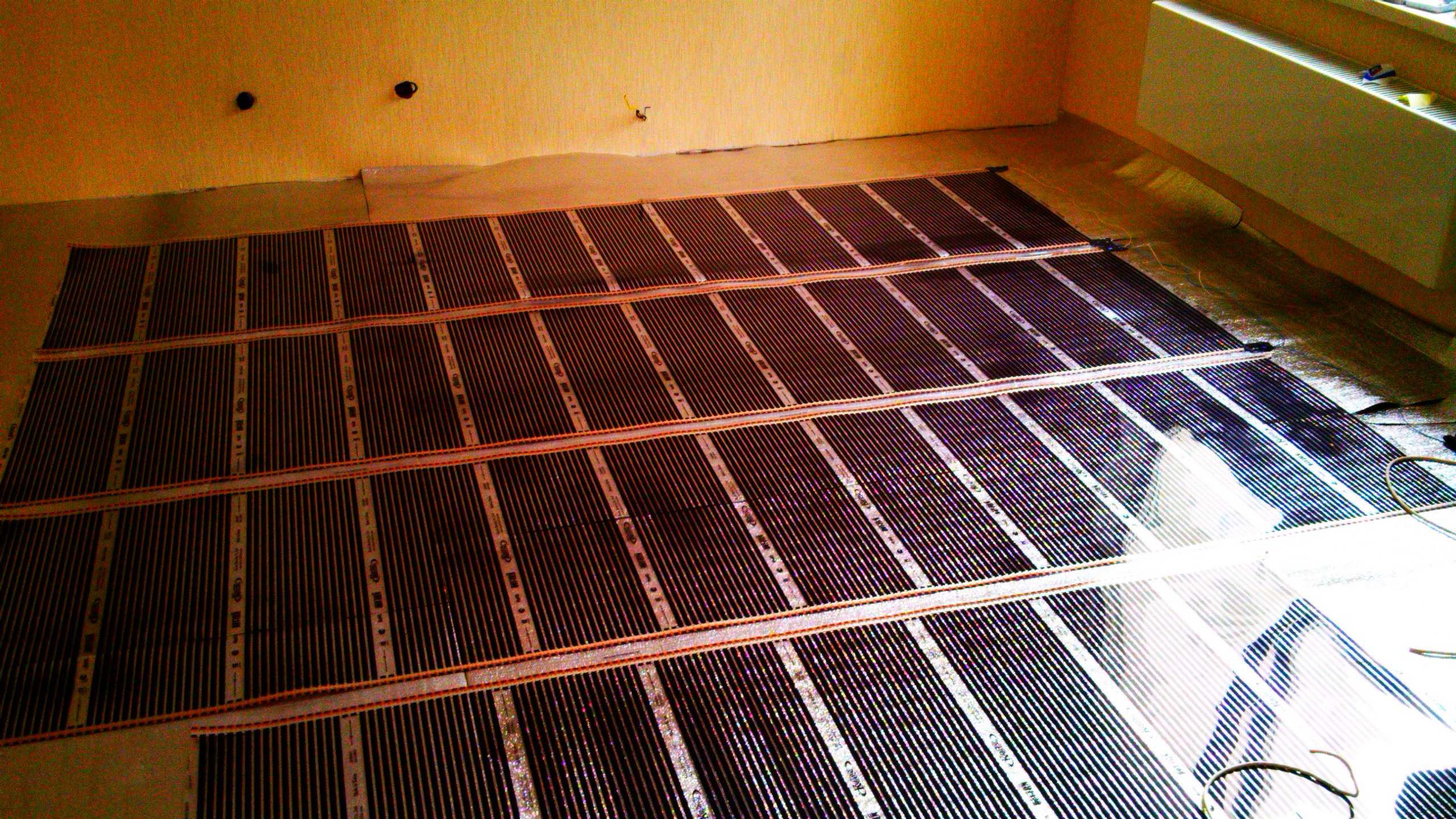

Монтаж термопленки

• Раскатайте рулон термопленки на полу. По специально отмеченным линиям или между черных кремниевых полосок можно отрезать рулон под нужные размеры. Медные контакты должны лежать стороной вниз.
• Закрепите на медную полосу зажим. Одна его сторона должна находиться внутри термопленки, а вторая – снаружи поверх медной полосы. Для фиксации зажмите его пассатижами.
• Заклейте линии разреза битумной изоляцией. Если отрез делался не по специальным линиям, нужно изолировать всю сторону полностью.
• Зафиксируйте термопленку с помощью скотча, чтобы она случайно не сдвинулась.

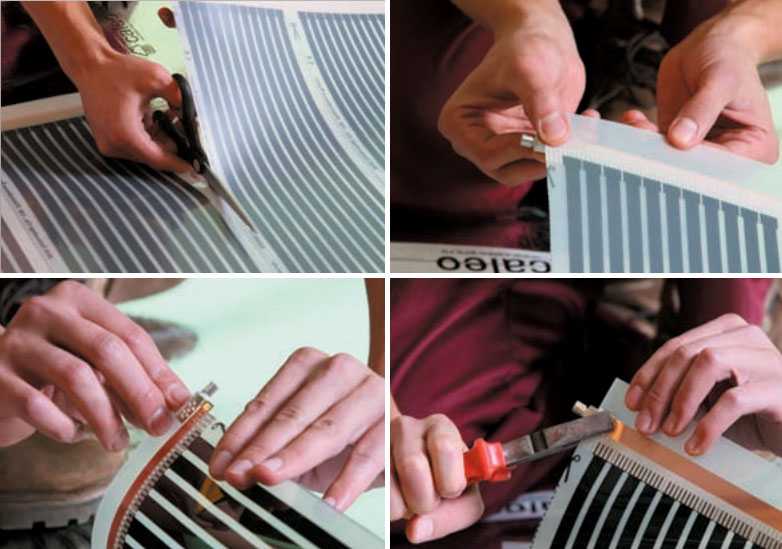

Установка контактного зажима

Подключение

• Установите терморегулятор на стену. Лучше всего монтировать его в доступном месте рядом с розеткой или выключателем.
• Уложите провода от нагревательных элементов к терморегулятору согласно схеме подключения. Провода должны идти вдоль одной стены, желательно под плинтусом, в штробе или пластиковом коробе.
• Чтобы провода не создавали неровностей, вырежете под них канавку в теплоотражающей изоляции.
• Для подключения провода к зажимам на нагревательных матах, нужно срезать изоляцию на его кончике. Вставьте его в контактный зажим и зажмите его с помощью пассатижей. Убедитесь, что провод хорошо зафиксирован и не выдергивается.
• В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу.

Подключение проводов к плёнке

Вторые концы проводов подключите к терморегулятору. Схема подключения зависит от конкретной модели, и указана в инструкции.
Установите выносной датчик температуры и подключите его к терморегулятору. Его головка устанавливается снизу к черной кремниевой полосе нагревательных элементов с помощью битумной изоляции. В месте его установки в отражающей изоляции делается вырез, чтобы избежать появления бугра.

Крепление термодатчика

Если у вас отсутствует опыт электромонтажных работ, то подключение терморегулятора к сети нужно доверить профессиональному мастеру. Если пленочный теплый пол потребляет в сумме более 2 кВт, рекомендуется подключать его через отдельный автомат.
После подключения нужно проверить каждую нагревательную полосу на работоспособность при температуре не более 30 градусов.
Если все работает отлично – сверху укладывается гидроизоляция из полиэтиленовой пленки для дополнительной защиты.

Укладка плитки

Далее есть два способа уложить плитку на плёнку.

Способы укладки плитки на пленку

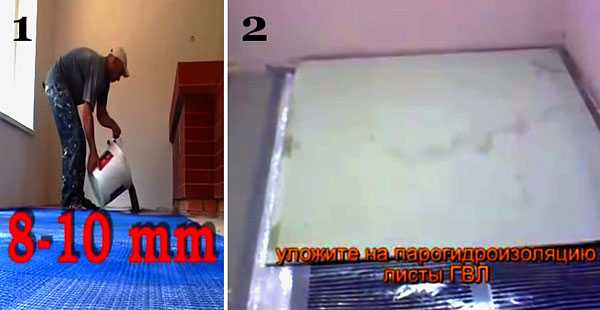

Первый – поверх полиэтиленовой гидроизоляции закрепляется штукатурная (малярная) сетка для увеличения сцепления. На неё заливается стяжка или наливная самонивелирующаяся смесь толщиной 8-10 мм.
Второй – поверх гидроизоляции пол обшивается ГВЛ (гипсоволокнистые листы). Они крепятся к основанию на саморезы между полос нагревательных элементов

Делать это нужно очень осторожно, чтобы не повредить их отступайте минимум 6-10 мм. Если площадь небольшая, то можно вначале закрепить пленку к изнаночной стороне ГВЛ, а потом уложить его на пол.

https://youtube.com/watch?v=videoseries

Как правильно запустить теплый водяной пол

Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.

Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.

В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.

Как запустить теплый водяной пол правильно – последовательность и порядок действий

В последние годы теплый пол стал более востребованным у владельцев загородных домов.

Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно.

Ввод его  в эксплуатацию состоит из нескольких этапов.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части.

К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему.

Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине.

Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды.

Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой.

После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции.

Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители.

Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.

Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность.

Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже.

Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

• систему выводят на рабочие температуры и оставляют так на несколько суток;
• протестировать в условиях избыточного давления на холодном теплоносителе;
• выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора.

Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится.

Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки.

Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет.

Специфика плёночного пола под кафелем

Главное требование – устройство жёсткого основания между нагревательной плёнкой и плиткой. И особенность заключается в том, что заливка стяжки на плёночный пол снижает его эффективность более чем на 50%.

Это обусловлено принципом передачи тепла от плёнки. Если в нагревательном кабеле передача тепла осуществляется при прямом контакте, то в инфракрасной плёнке, 90% тепловой энергии передаётся излучением. А значит между плёнкой и жёстким основанием, должен оставаться небольшой просвет.

В этом случае, инфракрасное излучение будет нагревать вышележащие слои материалов с большей эффективностью. Но и материал такого основания должен обладать достаточно высокой теплопроводностью и при этом быть диэлектриком.

Для сравнения, возьмём следующие листовые материалы:

• Фанера – 0,15 Вт/м*К;
• ГКЛ – 0,22 Вт/м*К;
• ГВЛ – 0,3 Вт/м*К;
• Стекломагнезитовый лист – 0,21 Вт/м*К;

При сравнении видно, что гипсоволокнистые листы буду лучше других материалов проводить тепло. Но использовать можно только водостойкий ГВЛ.

Осуществление монтажа

https://youtube.com/watch?v=Enlhkv0WhQY

Для проведения монтажа инфракрасного теплого пола потребуется следующий инструмент:

• ножницы;
• нож;
• шпатель для клея;
• инструмент для штукатурных работ (шпатель, мастерок и т. д.);
• измерительный инструмент (металлическая линейка, рулетка, угольник);
• плоскогубцы;
• отвертка;
• кусачки;
• электрические приборы (омметр, тестер, индикаторная отвертка).

Пленочный пол под плитку можно уложить своими руками, но с соблюдением осторожности для исключения повреждения инфракрасного источника и подводящих проводов. Можно рекомендовать такой порядок работ:

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора

Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

1. Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора. Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
2. Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
3. Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
4. Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
5. Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
6. Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
7. Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
8. Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
9. Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

https://youtube.com/watch?v=3lMEuuRt-zg

Инфракрасный пол под плитку создает в помещении необходимое тепло и уют, причем не нарушая внешнего вида напольного покрытия. Монтаж его под плитку можно осуществить своими силами, для чего надо просто соблюдать инструкцию и аккуратность.

Инфракрасный теплый пол под плитку: особенности укладки

Достоинства и недостатки плёночных полов

Пленочный теплый пол

Основными преимуществами инфракрасных полов являются:

•  малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
• простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
• отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
• функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
• высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
• на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
• долговечность;
• исключение какого‑либо обслуживания в процессе эксплуатации;
• достаточно низкая стоимость.

К недостаткам можно отнести следующие моменты:

•  зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
• большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
• возможность механических повреждений при чрезмерных нагрузках и давлении.

инфракрасный теплый пол

Особенности монтажа теплого ИК-пола под плитку

Монтаж инфракрасного теплого пола под плитку своими руками может показаться сложным с первого взгляда, но в действительности это не совсем так.

Укладывать теплый ИК-пол под плитку не сложнее, чем класть под ламинат мат или стержневой пол.

Укладка ИК-систем и плитки производится на выровненное основание. Выпуклые места должны быть отшлифованы, трещины – ликвидированы. Подготовительные операции перед монтажными работами включают разработку плана укладки инфракрасной пленки и определение мест для установки отдельных терморегулирующих элементов.

При этом нужно учесть места, где монтаж пленки не предполагается. А также места размещения объектов мебели крупного размера.

Обязательное условие при монтаже проводов от терморегулятора до нагревательной системы – их укладка в гофру и проштробленный в стене желобок. В ряде случаев нет нужды в штроблении стен. Укладка производится в пластиковый канал небольшой ширины, закрепленный на поверхности стены.

Работы с нагревательной пленкой должны выполняться бережно в силу высокой вероятности деструкции. Разрез производится строго по заданным линиям отреза. При отсечении в других местах пленка станет непригодной для использования.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Возможная оптимизация конструкции

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

• Отличная теплопроводность;
• Отсутствие швов и стыков;
• Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной.

Особенности укладки плёночного пола под плитку

Особенности укладки плёночного пола под плитку

Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.

1.  Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжку толщиной 8~10 мм, либо в слой плиточного клея под армирующую пластиковую сетку.
2. Применять металлическую армирующую сетку нельзя ни в коем случае.
3. Укладка должна производиться только на открытой и свободной от мебели или домашнего оборудования поверхности пола.

Особенности укладки плёночного пола под плитку

Технические характеристики

1. Пиковое энергопотребление в режиме нагрева — 100~250 Вт/м².
2. Рабочее энергопотребление в режиме терморегулирования — 35~85 Вт/м².
3. Максимальная доля инфракрасного излучения в спектре — 90%.
4. Длина волны излучения — 5~20 мк.
5. Рабочее напряжение — 220 В, 50 Гц.
6. Максимальная рабочая температура — 130 °C.

Благодаря таким высоким эксплуатационным параметрам инфракрасные тёплые полы вполне способны к тому, чтобы применяться не только в качестве вспомогательных, но и основных элементов отопительных систем.

Можно ли укладывать?

Следует знать, что инфракрасная пленка, которую «придумали» и начали выпускать в Южной Корее, подходит для укладки под ламинат, то есть для сухого монтажа, при котором не требуется применение клеящих составов. Хотя в наше время появилось много видов инфракрасных теплых полов, большая часть из них (бюджетный вариант) не имеет заземления.

Это значит, что при попадании на пленку ИК воды произойдет замыкание

Никому не понравится, если пол под ногами начнет бить током, поэтому важно правильно выбрать обогревательный материал и положить его под плитку. Сделать это не так просто, как кажется, поэтому лучше доверить такую работу специалистам

Хотя укладка ИК пола под плитку небезопасна, многие прибегают к этому способу обогрева помещения из-за преимуществ, которыми он обладает:

• экономия электричества;
• малая толщина укладки;
• равномерный нагрев по всей площади пола.

Хотя отечественные специалисты нашли способы, как положить под плитку ИК теплый пол, следует заранее продумать, какая мебель будет стоять в помещении.

Нельзя укладывать его под стационарную мебель, например, шкафы-купе.

В каких ситуациях это невозможно?

Нельзя укладывать ИК пол без заземления под плитку в помещениях с повышенной влажностью – ванных комнатах, санузлах, кухнях. Также нужно учесть, что:

• У пленки ИК низкая адгезия. Если прямо на нее залить стяжку, то последняя будет плавающей, так как не «схватится» с пленкой достаточно крепко, чтобы поверх можно было класть плитку
• Растворы и клеи, которые используются для укладки плитки, с щелочной средой. Последняя постепенно начнет разъедать пленку, что также приведет к замыканию или искрообразованию.
