Теплый пол под ламинат: виды, монтаж пленочного ик нагревателя

Дополнительное утепление

Перед тем, как начинать класть теплый пол, нужно постелить специальную подложку, она улучшит изоляционные свойства и снизит теплопотери. Вариантов материалов подкладок есть несколько, лучше выбирать с учетом того, какой вид системы применяется:

Под водяной. Подложка в такой конструкции может выполнять сразу две функции: изоляция и фиксация труб. Для этого применяются специальные пенополистирольные плиты с выступами. Альтернативный вариант – применение ровных утепляющих матов с фольгированным покрытием, они тоже эффективны, но монтаж усложнится использованием дополнительных элементов фиксации.

Подложка с направляющими элементами

Под кабельный. Для электрического обогрева подойдут подкладки из пенополистирола или пропилена. Эти материалы продаются в виде плит, они укладываются поверх стяжки, а уже потом проводится кабель. Альтернативой плитам будут изоляционные материалы в рулонах с отражающей поверхностью.
Под инфракрасный. Безопасной будет подложка с металлизированной лентой и специальным лавсановым покрытием. Еще можно использовать жидкие изоляторы, например – керамоизол.

Керамоизол обеспечит надежную теплоизоляцию

Инфракрасный теплый пол под ламинат: общее устройство

Чем хорош пленочный теплый пол под ламинат? Его укладка в одной комнате занимает несколько часов. Правда, если основание заранее выровнено. Процесс прост. Пленка нарезается на участки нужной длины, раскладывается на полу и соединяется проводами, которые заводятся на терморегулятор. Для нормального функционирования системы требуется еще датчик температуры. На уложенную пленку сразу кладут ламинат и система готова к эксплуатации. Просто и быстро.

Насколько затратен такой подогрев пола с ламинатом при эксплуатации? Зависит от того, насколько хорошо сделана теплоизоляция пола. Ну, и от того, насколько «теплолюбивы» вы и ваши домочадцы. При наличии терморегулятора система в полную мощность если и работает, то только после включения. Пока пол не наберет заданную температуру. Затем для поддержания, включается лишь на несколько минут.

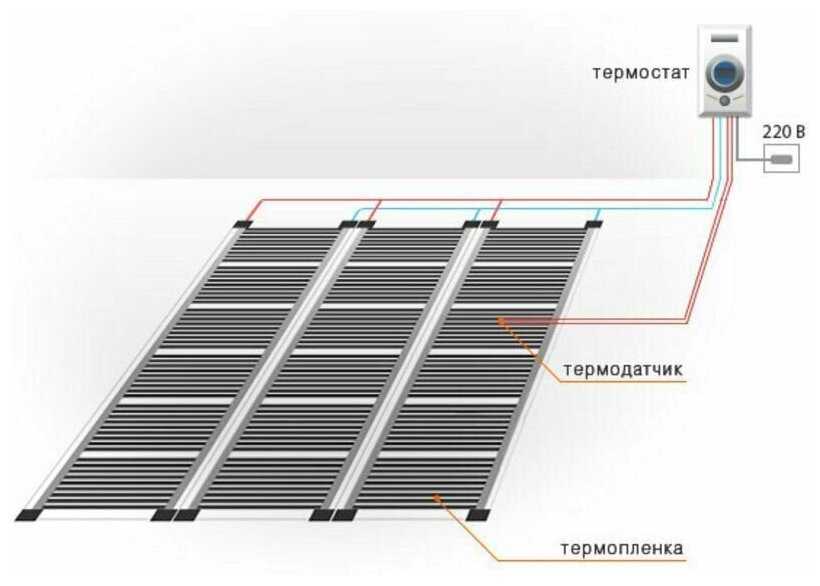

Кроме нагревателя требуется еще терморегулятор и датчик температуры

Самый длительный процесс в монтаже инфракрасного теплого пола под ламинат — установка и подключение терморегулятора. Его надо установить на стене.

Самые длительные процессы в монтаже инфракрасной пленки — термостат и датчик

Ставят его обычно в подрозетник, так что надо в стене просверлить отверстие. Туда завести провода от щитка — для питания термостата и самих нагревательных элементов. И провода от инфракрасной пленки надо будет завести и подключить к терморегулятору с другой стороны. Так что штроба нужна и снизу — от пола до входа в подрозетник. Это самый длительный и пыльный процесс.

Пленочный теплый пол под ламинат: с подложкой или без

Если теплоизоляция у пола достаточная, возможен монтаж инфракрасного теплого пола под ламинат без подложки. Но в этом случае пол будет еще более «звонким». Без подложки барабанный эффект усилится.

Подложка может быть:

из вспененного полиэтилена (с фольгированным слоем или без);
пробковая (из агломерата прессованной пробки);
хвойная.

Самая дешевая — из полиэтилена. Но она со временем сжимается, теряет эластичность, перестает «гасить» звуки, да и тепло практически не удерживает. Пробка хороша, но дорога. Наиболее приемлемый по свойствам и затратам вариант — это хвойная подложка под теплый пол и ламинат.

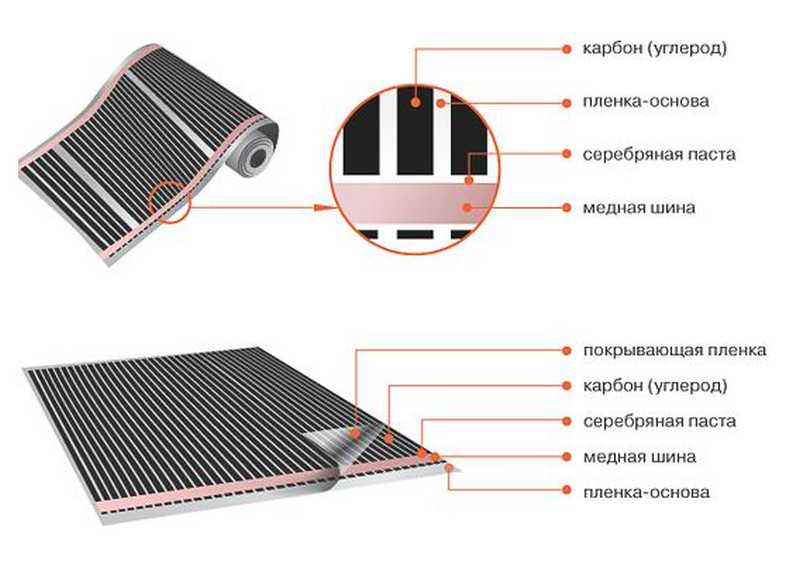

Из каких слоев состоит инфракрасный теплый пол

А как определиться с толщиной подложки? По нормам. Чтобы подогрев был эффективным, коэффициент теплового сопротивления пирога всего напольного покрытия не должен быть выше 0,15 м²*K/Вт. То есть, вам надо знать этот коэффициент ламината и выбранного типа подложки. Если их сумма не превышает указанный предел, данную «пару» можно использовать. Если сумма получилась больше, толщину подложки берут меньше или используют другую. Но сумму тепловых коэффициентов снова сравнивают с нормой.

Виды подогрева пола под ламинат

Какой тип подогрева делают под ламинат? Если его предполагается закатать в стяжку, то тип на ваше усмотрение. Водяной, греющий кабель, маты. Все подходит. Вот только перед укладкой ламината надо будет стяжку хорошенько высушить. Выдержать до полного вызревания бетона и приобретения нормальной эксплуатационной влажности. Иначе после укладки ламинат разбухнет из-за впитанной из основания влаги. После возвращения к нормальной влажности он так и остается покоробленным. Так что это очень важный момент.

Какой тип подогрева в стяжке — неважно. Важно, чтобы она была ровной и сухой. Если укладывается ламинат на уже готовый пол, но хочется сделать его теплым, то лучший выход — пленочный нагреватель

Его еще называют карбоновым или инфракрасным теплым полом. Этот тип можно уложить на любое ровное основание. Бетонный пол, выровненный деревянный, фанера, ГВЛ, ДСП, ЦСП и другие листовые материалы. Главное требование — сухое и ровное основание. К материалам особых претензий нет

Если укладывается ламинат на уже готовый пол, но хочется сделать его теплым, то лучший выход — пленочный нагреватель. Его еще называют карбоновым или инфракрасным теплым полом. Этот тип можно уложить на любое ровное основание. Бетонный пол, выровненный деревянный, фанера, ГВЛ, ДСП, ЦСП и другие листовые материалы. Главное требование — сухое и ровное основание. К материалам особых претензий нет.

Монтаж пленочного пола

Требования к основе под теплый пленочный пол под ламинат

Перед тем, как уложить теплый пол под ламинат, необходимо тщательно подготовить основу под него

Если планируется укладка на старое покрытие, важно убедиться, что оно пригодно к дальнейшей эксплуатации, не содержит впадин или неровностей, способно выдержать нагрузку после укладки финишного пола.. Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность

После этого может быть выполнена укладка пленочного теплого пола под ламинат

Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Располагая пленку по поверхности пола, стоит помнить, что обогревать пространство под мебелью нецелесообразно и вредно для мебели. Однако если в скором времени планируется перестановка мебели, можно охватить теплым полом все пространство комнаты.

Виды

В зависимости от расположения нагревательных элементов выделяют следующие разновидности ИК теплого пола:

Пленочный

Инфракрасный пленочный теплый пол – сверхтонкая, не более 0.4 мм, полимерную пленка, излучающая инфракрасные лучи. Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока. Полосы запаяны в прозрачную пленку из полиэстера. Теплопроводность графита намного выше, чем у аналогов, которые используются в системах обогрева, а электромагнитное излучение в 10 раз меньше. Это свойство позволяет достигать большей эффективности и теплоотдачи, при меньшем потреблении энергии.

Преимущества и недостатки ИК пленочного пола:

Материал имеет минимальную толщину. Это не только существенно упрощает монтаж, но и позволяет практически не уменьшать высоту комнаты при укладке такого нагревающего слоя;
Воздух не пересушивается даже при постоянной работе нагревателей;
Система достаточно надежная, безопасная. Риски поломок сводятся к минимуму благодаря параллельному соединению всех элементов;
Пленка отличается повышенной прочностью, она практически не деформируется;
Для упрощения монтажа применяется специальная сетка из микроволокна;
Монтаж пленочных полов простой, занимает минимум времени.

Высокая стоимость;
Небольшую толщину пленочного материала. Тонкая пленка не «съедает» высоту помещения, но очень легко рвется, что нужно учитывать при монтаже;
Потребность в идеально ровном основании. Для укладки инфракрасных пленочных полов не требуется устройство стяжки, но их нужно стелить исключительно на ровную поверхность, иначе они будут работать неэффективно и некорректно;
Сложность подключения токопроводящих контактов к пленке.

Стержневой

Система стержневого теплого пола – это комплект матов, на каждом из которых размещены нагревательные элементы (стержни) с шагом в 10 сантиметров. Принцип действия здесь в целом не отличается от пленочных полов. Соединение в стержневом ИК теплом поле параллельное: все секции работают вне зависимости друг от друга. Так обеспечивается максимальный уровень безопасности системы в целом.

Преимущества и недостатки стержневых инфракрасных полов:

Материал отлично совмещается с разнообразными клеящими составами.
Хорошо справляется с негативными механическими воздействиями и отличается повышенным уровнем прочности.
Его допускается использовать практически с любыми типами финишных напольных покрытий.
Дополнительная базовая подложка не требуется: система и без нее сохраняет стабильность формы.
Имеется защита от перегрева, что обеспечивает сохранность верхнего слоя.

более высокая по сравнению с пленочным цена;
высокий расход электроэнергии;
неудобно производить ремонт перегоревших участков провода: для этого придется разобрать часть поверхности;
поверхность не такая теплая, как при пленочном обогреве.

Какой ламинат подходит для ИК тёплого пола

Чтобы получить максимальный эффект от уложенной плёнки и смонтированного пола, необходимо не только технологически грамотно провести монтаж, но и правильно выбрать ламинат. От этого зависит срок годности финишного пола, его экологичность, теплопроводные свойства. Если положить ламинат, который не соответствует типу отопительного оборудования, то возможно выделение формальдегида, деформация ламелей и появление других проблем. Ламинат для укладки подходит, если он:

Снабжен замковым креплением. Клеевой способ сборки ламелей нежелателен, так как при температурных перепадах склеенное сплошное покрытие рвётся.
Эффективно проводит тепло. Это качество определяется по коэффициенту теплового сопротивления: чем ниже, тем лучше. Оптимальным считается предел 0,05-0,10 м2 х°K/Вт.
Имеет толщину 8-9 мм. Замок более тонких ламелей не выдерживает скачки температуры. А утолщенные изделия слабее проводят тепло.
Относится к классу Е0 или Е1. Пол из такого ламината при нагревании до 27-30 градусов не источает формальдегид.
По признаку износоустойчивости классифицируется не ниже 3 класса. Более высокий класс гарантирует длительный срок жизни пола.

Как сделать теплый пол своими руками

При монтаже теплой системы под ламинированный пол необходимо учитывать факторы:

влажность;
ровность и твердость основания;
строительные материалы на укладку под ламинат и облицовку стен.

Перед тем как начинать работы, делают схему расположения отопительных элементов и участков для мебели. Устанавливать близко к радиаторам отопительные элементы системы не нужно. Под мебелью и в углах не нужно использование данной системы, чтобы не греть впустую и не тратиться на лишние материалы.

Подготовительная часть

Первое, о чем нужно позаботиться, – гидроизоляция и теплоизоляция основания. Чтобы защитить деревянное основание от влаги, используют гидроизоляционную мембрану и пароизоляционную пленку.

Сначала убирают старый дощатый пол и добираются до чернового деревянного основания. Проверяют горизонтальность и состояние. Если нужна реставрация, то нужно заняться укреплением, ведь придется укладывать еще бетон поверх, а это серьезная нагрузка.

Гидроизоляционный слой

Можно дополнительно защититься от воздействия влаги и покрыть доски антисептическими средствами.

Теплоизоляция

Как сделать так, чтобы тепло от нагревательных элементов не отапливало подпольное пространство. Для этого делают так называемый утепленный пол.

Технология следующая. Под лагами монтируют фальшивый пол из листов ДСП или фанеры. В итоге получаются своеобразные ниши, которые заполняются утеплителем.

После чего покрывают гидроизоляционным и пароизоляционным материалом и монтируют поверх черновым полом. Стоит отметить, что между утеплителем и черновым полом нужно сделать около 3-5 см пространства для вентиляции. Это позволит избежать возникновения там конденсата и сохранит этот «пирог» в первозданном состоянии.

Теплый пол в разрезе

Поверх черного пола укладывают теплоотражающий элемент, который не позволит конвективному теплу добраться до подполья. Для монтирования электрической системы можно использовать только фольгированный материал с толщиной не более 5 мм.

Монтаж нагревательной системы

Укладывание электрического и инфракрасного материала системы не имеет сложности, потому что они продаются уже готовыми листами и рулонами с вмонтированными в них элементами подачи тепла.

А вот с водяной системой обстоит дело иначе. Тут нужно правильно распределить тепло. Как уже говорилось, укладываются трубы змейкой или спиралью.

Расстояние между трубами выдерживают так, чтобы тепло равномерно нагревало пол по периметру системы. Не должно быть такого, что на поверхности 5 см пола теплые, 5 см холодные, 5 см теплые и т.д.

Чтобы равномерно установить нагревательные трубы,используют алюминиевые пластины. Они сыграют роль направляющих тепла. Имеет пластина углубления в центральной части.

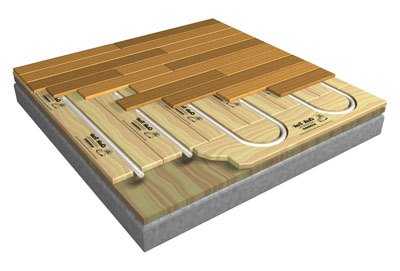

Монтаж труб на направляющие профили

Тепловой контур труб закладывается в данные углубления на пластинах, после чего они заворачиваются одной половиной с верхней части и прикрепляются к основе.

Можно и более просто уложить трубы, путем сооружения полостей. Используют для этого бруски сечением в 20 мм, на которые набивают сверху настил. Бруски будут обрешеткой для верхнего слоя настила.

Чтобы уложить ламинат, нужно иметь ровную и прочную поверхность. Поэтому на двойной пол накладывается сверху штукатурная сетка.

Тестовый запуск системы

Прежде чем класть ламинат, проверяют работу отопительной системы. Проверять лучше циклически, в течение 3-4 дней, постепенно нагревая и давая остыть.

Ежедневно температуру повышают на 5 градусов и в конце тестовой проверки доводят до максимально возможной расчетной мощности.

Водяные полы нужно проверять еще до заливки бетонной стяжки высоким давлением. Если будут факты протечки из-за плохих соединений в системе, то их нужно устранить. Также просмотреть опасные участки на деформацию, впоследствии они могут стать очагами протечки. После того как система проверена, можно продолжать работы по укладке чистового покрытия.

Преимущества и недостатки пленочного теплого пола

Достоинства:

Энергоэффективность. Термопленка экономичнее других электрических обогревателей.
Удобство установки. Смонтировать систему можно своими руками даже без специальных навыков.
Безопасность. Спектр и длина волны ИК-излучения не наносят вреда здоровью человека и животных.
Технологичность. Легкая конструкция позволяет избежать дополнительных нагрузок на перекрытие.

Недостатки:

Статичность. Пленку всегда укладывают в обход мебели, поэтому при большой перестановке приходится полностью ее перестилать.
Дороговизна. Дешевая продукция недолговечна, а надежное оборудование стоит относительно дорого.
Большой расход электроэнергии. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
Низкая устойчивость к нагрузкам. В помещениях с большой проходимостью или мягким напольным покрытием нужно предусматривать дополнительную защиту термопленки.

Фото: Instagram teplopol_krd.ru

Инфракрасные пленочные нагреватели равномерно прогревают всю поверхность пола. Это уменьшает разницу температур в разных точках помещения, делает пребывание в квартире более комфортным и снижает затраты на отопление.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

Биметаллический. Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
Углеродный. Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Последний довольно часто применяют не только для утепления пола, но и стен. С таким материалом легко и удобно работать, поскольку он эластичный и обладает небольшими размерами (585х545 мм).

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
пленочный теплый пол отличается высоким уровнем надежности;
отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум»);
не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
оказывает антиаллергическое воздействие на человеческий организм;
экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
может быть демонтирован и перемещен на новое место жительства;
обладает эффектом ионизации воздуха.

Пошаговая техника обустройства полового покрытия

Соблюдая все этапы, можно обустроить полы, которые долго будут служить и не испортятся через сезон.

Вначале проводятся подготовительные работы, и соблюдается общая инструкция по монтажу:

демонтаж старого напольного покрытия, зачистка до бетонной основы;
уровень пола значительно повысится, что надо учитывать при дальнейшем ремонте;
проводят заливку стяжкой, а лучшим материалом считается керамзит, сохраняющий тепло долгое время;
во избежание процесса коррозии стояк с горячей водой меняют на более безопасный, выполненный из полипропилена;
после этого впаиваются шаровые краны, которыми можно регулировать подачу горячей воды;
место впайки должно быть оптимальным, что позволит присоединить радиатор отопления в любой момент в случае отключения труб;
если теплый водяной пол подключается к системе центрального водоснабжения горячей водой, то в обязательном порядке монтируется тройник-переходник, к которому присоединяют: шланг из армированного материала, выводную трубу пола и смеситель.

Структура тёплого пола под ламинатной доской

Монтаж ИК-поверхности

Укладывать под ламинат инфракрасный теплый пол не сложно, но, тем не менее, процесс требует аккуратности и выполнения работы в соответствии с подготовленной схемой.
Раскраивать пленку следует очень осторожно. В случае ее повреждения на токопроводящих участках или на карбоновой полосе использоваться она уже не может.
Пленочные элементы кладутся блестящей стороной медных шин вниз и скотчем крепятся к подложке

После этого битумной лентой изолируются те места разреза медной шины, которые не будут использоваться для соединения.
В местах подключения нагревательных элементов к электрической сети ставятся клеммы, в большинстве случаев клипсового типа. Для надежного контакта с медной шиной клипсы плотно обжимаются плоскогубцами.

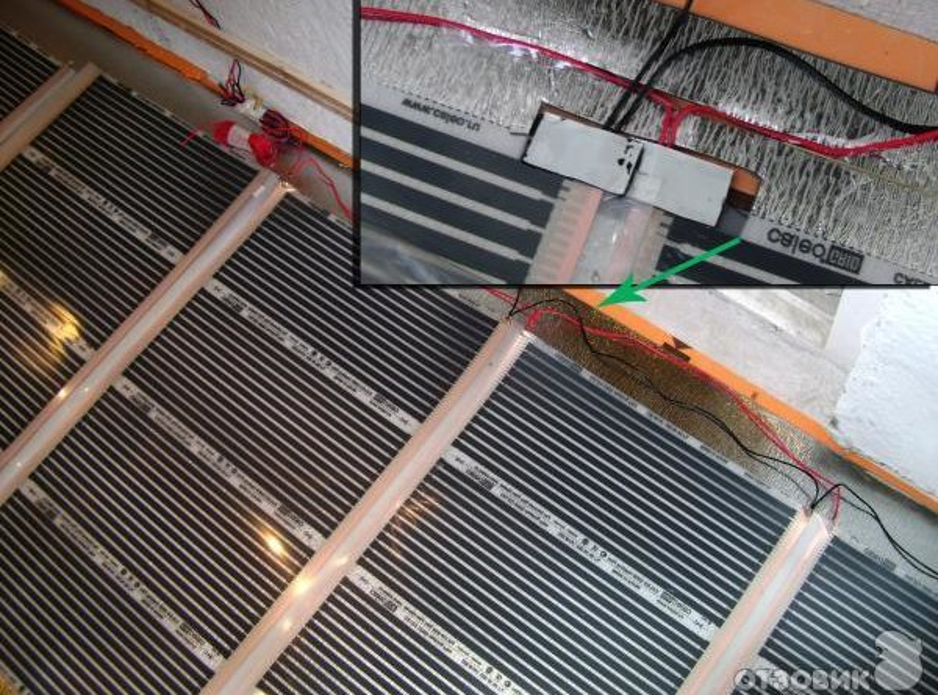

Монтаж ИК теплого пола под ламинат

В клемму вставляются зачищенные от изоляции примерно на 1 см провода и фиксируются. Места присоединения проводов к пленке изолируют. Для создания полной герметичности узла два кусочка битумной ленты наклеивают с двух сторон и соединяют между собой.
Температурный датчик устанавливается под лист ИК-пленки на черную полосу нагревателя и закрепляется на ней. Предварительно в подложке, на том месте, где планируется монтаж термодатчика, делается разрез для него. Также вырезаются пазы под провода.

Возможные ограничения

Следует иметь в виду, что в сравнении, например, с керамической плиткой, плитка ПВХ и даже кварц-виниловый ламинат имеют не очень приятное свойство – у них большой коэффициент теплового расширения.

Поскольку тепло от ИК-пола может достигать 40 градусов Цельсия, необходимо предусматривать специальные меры для того, чтобы уложенный ламинат в результате расширения не деформировался.

Виниловый ламинат на пленочный пол укладывается очень просто

Так, в больших помещениях необходимо предусматривать тепловые зазоры не только вдоль стен, но и в других местах. Например, после укладки половины пола. Это создает проблемы, связанные с технологией и эстетикой стыковки.

Как вариант, можно остановиться на минеральном ламинате SPC – его коэффициент теплового расширения значительно ниже, чем у гибких виниловых конструкций. Каменно-полимерный композит по этому показателю практически равен керамической плитке. Однако это жесткое покрытие, которое нравится далеко не всем потребителям.

Но большой коэффициент расширения винилового и кварцвинилового гибкого ламината вовсе не является непреодолимым препятствием, особенно если укладывается laminat методом плавающего пола, то есть без жесткой клеевой фиксации к основанию.

В целом виниловый ламинат на теплый пол имеет ряд огромных преимуществ:

легкость укладки;
высокие эксплуатационные качество;
комфортность;
минимальный набор требований к уходу.

Укладка винилового ламината на теплый пол становится все более популярной. Это касается как частных домов, так и в квартир в МКД. Винил хорош также в нежилых помещениях с высокой проходимостью. Решившись положить винил, пользователь получает надежное, прочное и красивое покрытие с длительным сроком эксплуатации.

Проверка и подготовка к монтажу покрытия

После того, как подсоединены все провода и подключены датчики, проводят тестовую проверку системы. При наличии повышенного напряжения, появления искр, исправляют ошибки.

Только при отсутствии недостатков перед укладкой ламината можно постелить пленку — подложку. Толщина ее должна быть от 1 до 3 мкм. Настил материала проводят внахлест, одна на другую.

Кроме обычной полиэтиленовой подложки в последнее время выпускают перфорированный вариант. Благодаря отверстиям в материале она пропускает тепло, идущее от ИК пола, за счет это сокращаются потери энергии.

Настройка работы программируемого терморегулятора проводится после подключения проводов. Она является обязательным условием, которое обеспечивает безопасность эксплуатации электрических полов.

Часто на заводах изготовителях терморегулятор обычно производится с 2 опциями: измерение температуры воздуха, а также — материала, к которому он подключен.

Обычно производителями прибор настроен на регуляцию и нагрев окружающей среды. Чтобы он работал на инфракрасную пленку, нужно настроить его на выносной датчик ля теплого пола.

Особенности монтажа пленочного теплого пола под ламинат

Монтируемый инфракрасный обогрев пола является частью конструкции из нескольких слоев, в состав которой входит финишное покрытие ламината, прокладка из ДСП или фанеры, тепло- и пароизоляционные слои. Такое наполнение способствует максимальной эффективности всей системы. Отражаясь от нижнего теплоотражающего слоя, инфракрасное излучение стремится вверх, обогревая все помещение.

Подготовка поверхности к монтажу инфракрасного теплого пола под ламинат

Как положить теплые полы под ламинат? Если инфракрасный обогрев планируется использовать как единственный обогревательный элемент, укладку пленочного теплого пола под ламинат производят на площади не менее 70% от общей поверхности пола. В случае если пленка используется в качестве дополнительного обогрева, вполне достаточно покрыть ею до 40% пола. Стоит отметить, что электрический пленочный обогрев гораздо эффективнее при отоплении всего помещения.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования

Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

пленка раскраивается только по четко обозначенным для этого линиям;
чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
длина одной ИК полосы не может быть более 8 м;
подходящее место для терморегулятора – 15 см от уровня пола;
отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

Основные ошибки

При выполнении монтажа теплого деревянного пола своими руками начинающие мастера часто совершают такие ошибки:

Неправильная схема размещения элементов. Нагревательные компоненты должны располагаться только на участках, где сверху отсутствует мебель и прочие предметы, иначе поверхность не будет обогреваться, а нарушение теплоотвода может стать причиной поломки системы.
Неправильно разрезанный кабель или ИК-пленка. Делать это надо только в специальных местах, обозначенных производителем. Если кабель оказался длиннее, его следует уложить заново, но размещая витки ближе друг к другу.
Витки электрокабелей или элементы ИК-пленки не должны накладываться друг на друга, иначе возможен перегрев системы.
Отсутствие этапа очистки чернового покрытия от мусора или наличие неровного пола с изъянами

потребуется демонтировать напольное покрытие и заново проводить монтаж системы.
Если планируется установка теплого деревянного пола под ламинат в нескольких комнатах, тогда в каждом помещении нужно поставить индивидуальный регулятор температуры.

Чтобы предотвратить поломку, запрещено повреждать пол (даже для вбивания гвоздей).

Таким образом, сложность установки теплого пола на деревянное основание зависит от типа конструкции и помещения.

Монтаж можно провести самостоятельно, главное – тщательно следовать инструкции от производителя.

Достоинства пленочного обогрева

Эта система обогрева оптимально подходит для установки под ламинирующими панелями. В среднем толщина теплоизоляции не превышает 1 мм, поэтому высота уложенного покрытия остается на прежнем уровне. К числу достоинств инфракрасного пленочного пола также относятся:

Равномерное и быстрое прогревание.
Исключение вероятности деформации ламинированных панелей.
Отсутствие необходимости заливки стяжки, что способствует облегчению монтажных работ.
Снижение расхода электрической энергии по сравнению с монтажом других систем.
Продолжительный срок эксплуатации, который может достигать несколько десятков лет.
Практически мгновенное нагревание помещения.
Создание ионизационного фона, оказывающего благотворное воздействие на состав и уровень влажности воздуха.
Возможность дистанционной активации или программного выбора режима при помощи электронного управления.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.
