Установка и крепление бачка к унитазу: встраиваемого, подвесного и для унитаза-компакт

Список инструментов

Если необходимо провести установку унитаза своими руками, то необходимо иметь некоторый инструмент.

Список инструмента и расходного материала:

• перфоратор с буром подходящего диаметра;
• фановая труба для подсоединения сантехники к канализации;
• гибкий шланг для подключения сливного бачка к водопроводу;
• элементы крепления унитаза;
• разводной ключ;
• герметик и фум-лента.

Сразу уточним, если проводится установка инсталляции унитаза своими руками, то необходим более обширный список инструментов и материалов. Все дополнительные приспособления можно приобрести в сантехнических магазинах.

Подготовка к установке бачка

Для работы понадобится дрель и перфоратор (встроенный бачок). Для обычных типов нужны гаечные ключи (рожковый и плоский), отвертка, нож, уровень.

Место работы должно быть изолировано от остальной части помещения. Для этого использую целлофан, которым прикрывают раковину и ванну в совмещенном санузле. Установку бачка унитаза проводят в несколько этапов, одним из которых является демонтаж старой конструкции.

Процесс работы:

1. Отключают воду запорным вентилем.
2. Удаляют из бака остаток жидкости.
3. Резервуар отключают от водопровода.
4. Откручивают болты и снимают старый бак.
5. Очищают плоскость полки от герметика, ржавчины, цемента.
6. Если герметик и прокладка не удаляются, их срезают ножом.

Покупают силикон и уплотнительную ленту, также нужна смазка для металлических деталей. После доставки комплекта из магазина проверяют комплектующие детали, чтобы все были на месте.

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

• Через нажатие на кнопку.
• Упором на рычаг.
• Дерганьем за цепочку.

Конфигурация и оформление сливного бачка бывает разной. Типичные емкости стандартно обладают объемом 6 и 4 л, оснащаясь отверстиями для поступления воды типовых диаметров. Механизмы сифонов для бачка унитаза представлены в нескольких разновидностях. Устанавливаются они достаточно просто, поэтому при поломке внутреннего блока его можно без проблем заменить.

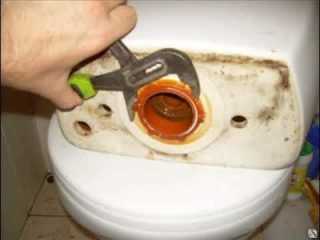

Как снять бачок унитаза

Но чаще всего бачок прикрепляется сверху к унитазу двумя или тремя шпильками, болтами, диаметр которых 5-7 мм. На унитазе сверху имеется специальная полочка, на которую установлена емкость с водой.

Чтобы провести демонтаж старого накопителя, действует по следующей схеме:

• перекрывают подачу воды к сантехническому прибору;
• откручивают шланг, по которому подается вода к емкости;
• освобождают бачок от воды посредством нажатия кнопки;
• откручивают головка кнопки, после чего снимают крышку накопителя;
• оставшуюся воду удаляют обычной губкой;
• выкручивают гайки, находящиеся под полочкой унитаза, эти гайки
• накручены на болты или шпильки, именно они и держат емкость для воды.

После выполнения всех этих действий накопительная емкость аккуратно приподнимается и отделяется от унитаза.

В некоторых случаях резиновая прокладка сильно прилипает, поэтому требуется приложить определенные усилия, чтобы демонтировать ее.

Элементы и принцип действия

унитазные внутренности

Чем же оборудовали устройство производители для выполнения этих задач? Снаружи мы наблюдаем простейшую конструкцию: сам бачок, крышку на нем и кнопку. Все самое сложное и обеспечивающее работоспособность находится внутри:

• поплавковый кран, который отвечает за контроль над количеством воды в бачке. Двумя основными элементами являются поплавок и рычаг, к ним прилагаются специальные прокладки, а также поршень и накидная гайка, с помощью которой происходит присоединение подающего воду шланга. В бачках старого образца поплавок фиксировался на штоке, но теперь такой подход практически не используется;
• резиновая груша, которая закрывает отверстие слива;
• арматура, обеспечивающая взаимодействие кнопки и резиновой груши с применением необходимой силы.

1. Кнопка нажимается, арматура передает это действие груше.
2. Груша поднимается и открывает сливное отверстие.
3. Вода устремляется в унитаз, в связи с чем ее уровень в бачке уменьшается.
4. Поплавок, который до этого закрывал подающий кран, опускается вместе с водой.
5. Соответственно, кран открывается, и бачок снова наполняется.
6. Как только поплавок поднимается вместе с заново набранной водой до нужного уровня, он вновь закрывает кран, и подача прекращается.

Подводка унитаза к водопроводу.

Финальным этапом установки унитаза считается подведение к сантехнике водопроводной трубы.

Бачок имеет разные виды подвода: снизу либо сбоку. Монтаж осуществляют с помощью гибкого шланга, он продается в комплекте. Одним концом его соединяют к водопроводу, другим ко входу в унитаз.

Входное отверстие сбоку может находиться слева либо справа от бачка. При покупке следует точно знать, как идут трубы в помещении, чтобы не создать трудности при монтаже.

Легче всего установить унитаз, имеющий нижнее отверстие для воды, они отличаются низким уровнем произведения шума во время работы.

Внимание! Гайки при установке гибкого шланга вкручивают руками, только потом стягивают с помощью ключа, в качестве герметизации используют силикон либо шайбы из резины. Длина шланга должна быть равна расстоянию от водопровода до бачка, но шланг не стоит брать внатяжку, для запаса к полученной цифре следует прибавить до20-ти сантиметров. Длина шланга должна быть равна расстоянию от водопровода до бачка, но шланг не стоит брать внатяжку, для запаса к полученной цифре следует прибавить до20-ти сантиметров

Длина шланга должна быть равна расстоянию от водопровода до бачка, но шланг не стоит брать внатяжку, для запаса к полученной цифре следует прибавить до20-ти сантиметров.

Места соединений могут иметь наружную либо внутреннюю резьбу, размером 1\2 либо 3\8. Чтобы плотно состыковать детали, можно использовать фум – ленту либо переходники.

Следует установить запорный механизм, чтобы во время аварий сразу перекрывать подачу воды. Его располагают на раструбе между емкостью для слива и водопроводом.

Причины замены сливного бачка

Непосредственная поломка сливного бачка редко служит причиной его замены из-за того, что он состоит только из керамической емкости с крышкой и крепежом. Там просто нечему выходить из строя.

Людей заставляют сменить сливной бачок, оставив на месте старую чашу унитаза, такие причины:

1. Механические повреждения, приведшие к разрушению сливного бачка или несущие опасность последующего травмирования людей.
2. Устаревание дизайна. Раздельные бачки по этой причине сменить проще всего, потому что они обычно не требуют конструкционной совместимости с чашей унитаза.
3. Поломка внутреннего сливного механизма с невозможностью его замены. Это досадная причина характерна для эксклюзивных моделей унитазов, чьи комплектующие трудно найти даже в интернете.

Замена сливного бачка на унитазе всегда выходит дешевле, чем приобретение нового полного комплекта сантехники. Единственной проблемой может стать поиск модели, совместимой со старой чашей унитаза.

Галерея изображений

Фото из

Герметичный накопитель для воды

Трещина на корпусе и крышке сантехники

Повреждение функциональных отверстий емкости

Внешне незаметные микротрещины

Нередко бывает, что вместо установки новой смывной емкости достаточно только отремонтировать бачок. Ознакомьтесь с вариантами поломок, устраняемых путем ремонта. Не исключено, что там описан именно ваш вариант.

Что делать, если нужно разобрать и снять устройство для замены?

В случае необходимости замены старого накопительного резервуара на новый нужно:

• перекрыть приток воды в емкость путем установки вентиля в положение «закрыто»;
• далее необходимо спустить жидкость из чаши;
• при желании использовать старую арматуру в новой чаше, аккуратно снять заливное устройство;
• затем необходимо открутить крепежные болты, присоединяющие емкость к седлу унитаза, демонтировать ее;
• снять сливное устройство путем отвинчивания соединений, прикрепляющих седло груши к чаше;
• перед установкой нового резервуара нужно очистить поверхность унитазного седла от ржавчины и минеральных/бактериологических отложений.

Как видно из вышеизложенного, ничего особо сложного в самостоятельной установке туалетного бачка, прикреплению и регулировке арматуры нет. Эти операции по силам любому человеку.

Некоторые сложности могут возникнуть только при обслуживании инсталлируемых емкостей, поскольку многие операции приходится осуществлять через небольшое технологическое отверстие при отсутствии визуального контакта.

Какие бывают сливные бачки ↑

Старшее поколение ещё помнит ватерклозеты, где для спуска воды нужно было не нажать кнопочку, а дёрнуть за верёвочку или цепочку. Подобные унитазы сегодня находятся только в эксклюзивных антикварных коллекциях или на свалке. Но конструкция, в которой бачок расположен отдельно от чаши, крепится на стене, используется и по сей день, только он располагают низко. Такая схема даёт возможность хозяевам спускать воду привычным нажатием кнопки или рычажка, а не дёргать гремящую железную цепь.

Унитаз проще заменить целиком, чем ремонтировать

Соответственно, есть возможность расположить смывной механизм на разной высоте от пола, не имеет значения расстояние унитаза от стены.

Достоинство конструкции современных унитазов с навесным смывом состоит в том, что перепускную трубу, поставляемую с запасом по длине, можно обрезать под нужный размер

Качественное изделие прослужит, как минимум, полвека, обслуживать сливную арматуру относительно несложно через довольно широкое отверстие, закрывающееся кнопкой спуска.

Чем больше размеры кнопки, тем проще его обслуживать

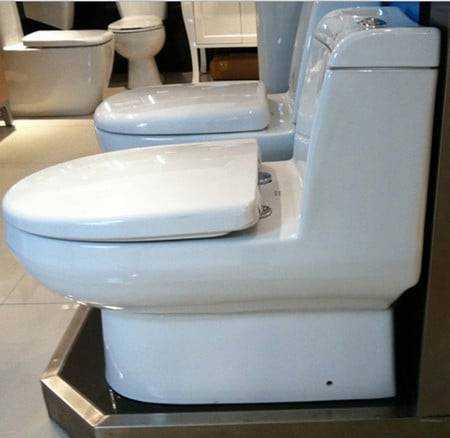

Американский тип унитаза, популярный в Северной Америке и отчасти в странах Восточной Азии, вообще не имеет бачка. Он представляет собой единый корпус, заменить можно только сливное устройство.

В моноблоке или унитазе американского типа можно снять только крышку

Компакт — самый любимый пользователями Европы и России предмет личной гигиены. Переливная труба отсутствует, бачок устанавливается и крепится непосредственно на горизонтальную площадку, расположенную на чаше. Расскажем подробнее, как установить его на унитаз компактной конструкции.

Рекомендации по выбору комплектующих для унитаза

При замене бачка особых сложностей с приобретением арматуры не возникает, поскольку новая емкость уже имеет в комплекте все необходимое. Если же требуется частичное обновление системы, придется тщательно подойти к выбору деталей.

Подбирая арматуру для сантехнического прибора, следует учитывать ряд нюансов:

При покупке комплектующих для унитаза нужно помнить, что чем выше цена, тем качественнее изделие

1. Желательно, чтобы новый клапан имел такую же конструкцию и был того же типа, что и старый. В этом случае не придется переживать, что механизм не подойдет.
2. Нужно проверить, чтобы все компоненты клапана свободно передвигались. Если детали хоть немного заедают, нужно выбрать другой механизм.
3. Все уплотнительные прокладки должны быть гибкими и эластичными. Обязательно нужно удостовериться в отсутствии трещин при растягивании материала. Изделия должны иметь правильную форму. Желательно приобрести дополнительный комплект резиновых прокладок, который будет запасным.
4. Качественные детали не имеют трещин, деформаций или перекосов. При наличии любого дефекта от покупки механизма стоит отказаться, поскольку в будущем это обязательно скажется на эффективности его работы.
5. Пластиковые компоненты обычно изготавливаются путем отлива. Их поверхность обязана быть гладкой, не иметь изъянов.
6. Поплавковый кран должен перемещаться плавно. Резкие скачки или заедания свидетельствуют о браке изделия.
7. Обязательно нужно проверить прочность конструкции в собранном виде. Фиксация элементов должна быть надежной. Если отдельные участки расшатаны или свободно ходят, значит, система быстро выйдет из строя.

При покупке пластиковых клапанов большое значение имеет цена. Чем она выше, тем качественнее изделия. Хотя с появлением на рынке большого количества производителей можно встретить недорогие комплектующие в хорошем исполнении. Также не помешает изучить информацию и отзывы в сети или получить консультацию у специалиста, ведь от качества выбранных деталей будут зависеть результат их установки и дальнейшая эксплуатация.

Устройство и регулировка компакта

Если бачок унитаза больше не подлежит ремонту, его необходимо заменить. Поэтапная замена бачка унитаза может быть выполнена по следующему алгоритму:

1. отключите подачу холодной воды,
2. Отсоедините старый бак от водопроводной трубы,
3. Выкрутите крепежные винты разводным ключом, чтобы снять смывной бачок,
4. Очистите место подключения бака от ржавчины, грязи и накипи,
5. установите новый бак в соответствии с приведенными выше рекомендациями,
6. подключите прибор к водопроводной сети,
7. отрегулируйте уровень воды,
8. Установите на место крышку и кнопку слива,
9. провести испытание на откачку и осушение.

• Емкость с крышкой для поддона,
• система наполнения резервуара,
• запорное устройство или дренажную систему,
• кнопку или рычаг управления,
• унитаз.

Компактные туалеты популярны, потому что они удобны и занимают мало места. Бачок этого устройства расположен на полке непосредственно за унитазом.

На переливной трубе устройства обычно отмечается уровень воды, что считается нормальным для данной модели. Ищите эту маркировку, которая часто имеет форму бруса или выступа. Если при заполнении бачка максимальный уровень воды находится ниже этой отметки, смыв в туалете обычно недостаточен.

Чтобы изменить ситуацию, необходимо переместить «чашку» на впускном клапане в более высокое положение. Для этого ослабьте хомуты, удерживающие этот элемент под поплавком. Установив нужный уровень, проверьте результат, т.е. заполните резервуар и слейте воду.

На верхнем конце переливной трубы впускного клапана смывного бачка унитаза имеется отметка в виде линии или плеча для установки уровня воды.

При установке арматуры резервуара убедитесь, что все подвижные части арматуры находятся на расстоянии друг от друга, хотя и небольшом. Если во время работы клапаны соприкасаются друг с другом, это может привести к сбоям в работе, дисбалансу и повреждению системы. Также не допускается, чтобы движущиеся части соприкасались со стенками резервуара.

Откройте предыдущий водяной затвор, наполните бак и проверьте, не разбрызгивается ли вода при наполнении. Если нет, закройте бак крышкой.

Бачок встроенного типа: особенности установки

Это сантехническое оборудование отличается от других тем, что имеет специальную каркасную раму, именно на нее монтируется унитаз и бачок. После того, как инсталляция будет установлена, она закрывается обшивкой, например, гипсокартоном, кафелем или пластиковыми, деревянными панелями.

Встроенный бачок монтируется по следующей схеме:

• определяется, на какой высоте будет закрепляться каркасная рама по отношению к системе канализации, водопроводу, полу и стене. В последующем раму закрепляют либо на деревянные бруски, либо крепят прямо к стене строго по уровню;
• на поверхности пола и стены делают разметку и отмечают точки, где будут находиться элементы крепежей;
• с помощью ударной дрели или перфоратора просверливают отверстия по намеченным точкам. Глубина отверстий и их диаметр должен соответствовать размерам дюбелей, которые будут вставляться в эти отверстия;
• каркасная рама надежно закрепляется как к полу, так и к стене при помощи анкерных болтов. Крепежные элементы должны надежно закреплять металлический каркас, чтобы он не смещался при нагрузках;
• на установленную каркасную раму монтируют элементы сантехнического оборудования – канализационный сифон, унитаз, бачок;
• унитаз герметично подключается к канализационной системе, а накопитель к водопроводу;
• каркасная рама прячется под каким-либо отделочным материалом; для удобства выполнения отделки, унитаз должен быть демонтирован. В конце вставляется кнопка слива и фиксируется унитаз на раме.

Это общая схема установки встроенного бачка

В зависимости от выбранной модели унитаза, может изменяться схема монтажа, поэтому важно изучить инструкцию по установке и неукоснительно ее придерживаться во время монтажных работ

Установка унитаза на цемент

Это устаревший вариант монтажа, который применяется все реже. Его используют в тех случаях, когда другие способы крепления не осуществимы (не подлезть с ключом). Технология фиксации на цемент похожа на способ закрепления на клеевой состав. Но вместо современных средств применяют самостоятельно приготовленный цементный раствор.

1. Чтобы не испортить внешний вид помещения, в полу предварительно делают углубление.
2. Это место потребуется надежно очистить от мусора, установить туда унитаз и залить его приготовленным раствором. Края подошвы сантехники нужно смочить чистой водой до того, как устройство закрепится к полу.
3. Если на полу остался лишний раствор, его нужно аккуратно убрать шпателем, пока он не успел схватиться. Далее необходимо дать раствору застыть в течение 24 часов. После этого приступают к подключению коммуникаций.

Основные монтажные работы

Перед тем как установить сливной бачок на стену или унитаз, необходимо изучить инструкцию по применению. В ней есть все этапы монтажа сантехники и арматуры.

После окончания крепления бачка нужно проверить горизонтальность положения чаши, так как при существенных отклонениях оборудование работает некорректно. Затем просверлить отверстия под болты (за исключением подвесных моделей) и зафиксировать унитаз.

Далее сантехнику подключают к шлангу для подачи воды и к канализационному отводу, для уплотнения резьбового соединения используют ФУМ-ленту или сантехническую уплотнительную нить. Для проверки на отсутствие протечек и правильной настройки арматуры надо несколько раз сделать смыв. Проверку проводить после застывания герметика.

Как установить сливной бачок

Внутрь бака ставят и крепят арматуру, на полку кладут уплотнитель. Если болты затягивать крепко, но не пережимать, прокладка надежно герметизирует края стыковочного отверстия. Дополнительно используют силиконовый герметик.

Порядок установки бачка унитаза:

1. Бачок ставят на полку так, чтобы подкладка была точно под низом выпуска, при этом точки крепления болтами на полке и резервуаре полностью совпадали.
2. В комплект подключения входят пластиковые и резиновые уплотнители в форме конуса, их используют для обоих отверстий, затем надевают плоские прокладки из резины или пластика.

Какие бывают сливные бачки ↑

Старшее поколение ещё помнит ватерклозеты, где для спуска воды нужно было не нажать кнопочку, а дёрнуть за верёвочку или цепочку. Подобные унитазы сегодня находятся только в эксклюзивных антикварных коллекциях или на свалке. Но конструкция, в которой бачок расположен отдельно от чаши, крепится на стене, используется и по сей день, только он располагают низко. Такая схема даёт возможность хозяевам спускать воду привычным нажатием кнопки или рычажка, а не дёргать гремящую железную цепь.

Унитаз проще заменить целиком, чем ремонтировать

Соответственно, есть возможность расположить смывной механизм на разной высоте от пола, не имеет значения расстояние унитаза от стены.

Достоинство конструкции современных унитазов с навесным смывом состоит в том, что перепускную трубу, поставляемую с запасом по длине, можно обрезать под нужный размер

Качественное изделие прослужит, как минимум, полвека, обслуживать сливную арматуру относительно несложно через довольно широкое отверстие, закрывающееся кнопкой спуска.

Чем больше размеры кнопки, тем проще его обслуживать

Американский тип унитаза, популярный в Северной Америке и отчасти в странах Восточной Азии, вообще не имеет бачка. Он представляет собой единый корпус, заменить можно только сливное устройство.

В моноблоке или унитазе американского типа можно снять только крышку

Компакт — самый любимый пользователями Европы и России предмет личной гигиены. Переливная труба отсутствует, бачок устанавливается и крепится непосредственно на горизонтальную площадку, расположенную на чаше. Расскажем подробнее, как установить его на унитаз компактной конструкции.

Запуск системы смыва

После того как бачок закреплен любым описанным способом, внутрь его ставят поплавковый клапан, к которому подводят водоснабжение. Подвод воды к системе осуществляется либо гибкими шлангами, либо декоративной подводкой, пример которой можно увидеть на рисунке.

Гибкие шланги выпускаются с разными резьбовыми соединениями.

Гибкие шланги более универсальны, так как имеют различную длину от 20 до 180 см, поэтому не имеет большого значения, где расположена водорозетка. Шланги присоедините непосредственно к водоразетке или к шаровому крану на ней. Если же планируется подсоединить декоративной подводкой, то необходимо заранее определиться с точным расположением как сантехники, так и водорозетки. В любом случае, запорная арматура (шаровый кран) должна располагаться непосредственно рядом с бачком, чего требуют СНиПы. Это сделает отключение подвода воды к бачку легкодоступным.

После монтажа всей системы делается пробный запуск воды в бачок и смыв унитаза. При этом вся система проверяется на наличие протечек. Кроме того, проверяется правильная работа и настройка поплавкового клапана, что подтверждается отключением воды при наполнении бачка. Далее еще раз проверяется герметичность системы и измеряется уровень воды до переливной трубы. Если какие-либо требования не соблюдены, то клапан регулируется, а протечки устраняются герметиком. Если же все в порядке, то на бачок устанавливается крышка и сливная кнопка. Для инсталляционных систем производится монтаж дальнейшего декоративного покрытия.

Статья по теме: Дизайн стен на кухне

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

5. Установить на площадку унитаза бачок и закрепить его гайками.
6. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
7. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.
