Как перенести выключатель света без штробления стен / амперка

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2

Так меньше проблем с подключением

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Перемещение домашней электрической розетки

Перемещение телефонного разъема или гнезда нелегко и часто связано с довольно значительными вмешательствами. Потенциально это не работа, как вы делаете, потому что вам нужны разные конкретные навыки, а способность совершать катастрофы довольно высока. Тем не менее, процедура может быть легко описана, и если вы будете следовать указаниям и будьте осторожны, вы также можете представить интересные альтернативные решения. Первый шаг — отключить питание в целом или, если возможно, в соответствующую комнату. Затем удалите захват, удалите маску и попытайтесь понять кратчайший путь для достижения желаемой позиции, где вам нужно заменить точку захвата. Как только позиция будет идентифицирована, лучше всего проследить путь к потоку с помощью карандаша.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Инструменты для работ в бетоне

Эта мера не следует недооценивать, поскольку она позволяет материалу, используемому для заполнения, удерживаться. После того, как вы достигнете точки, в которой вы хотите позиционировать новую точку, вам нужно долотовать стену, создав подходящий корпус, чтобы вставить коробку, в которой будут удерживаться гнезда. Когда это будет сделано, вам нужно будет вставить перфорированную дорожку вдоль дорожки, где будут переданы потоки

Важно, прежде чем идти по трассе, остановить фронтовита и не завязывать кабели в той части, которая будет покрыта стеной. Используем клеммы Ваго 2273-203 с пастой, которые очень кстати в данном случае

Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5

Но лучше всё же использовать АВВГ 2х2,5, как в моем примере

Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

С помощью клеммных колодок и пружинных клемм

Кроме того, необходимо использовать провода с подходящим диаметром, по крайней мере равные ранее использованным, чтобы избежать возможных проблем. Перемещение фактически включает в себя ряд сложных операций, и не всегда удобно делать это самостоятельно. Если вы знаете положения уже выполненных дорожек, и если вы хотите перемещаться по уже запланированным окружениям или контролировать их с помощью предварительно установленных переключателей, вы также можете попытаться передать провода в уже присутствующие пассы, хотя операция, как правило, По этим причинам можно выбрать внешние решения, которые не предусматривают вмешательства в интервенцию, или использовать такие продукты, как те, что предлагаются Строцзафили, которые позволяют проходам пропускать провода внутри стеновых панелей гораздо более удобным способом и быстро. Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Включаем автомат в подъезде, проверяем.

Применение электротехнического короба

Электротехнический короб ПВХ

Но что, если Вы хотите перенести выключатель без штробления стен. Можно ли это? Возможно. Но лишь к примеру, если использовать накладное оборудование.

Плинтус с электротехническим коробом

Необходимо понимать, что основное достоинство накладных выключателей в том, что имеется возможность обходится без непростых операций, из-за которых, в основном, доводится чем-то жертвовать. Самое первое, чистотой в доме, а второе, отделочным материалом (рулонами обоев, при помощи кафеля, панелями из дерева, текстильными покрытиями и т.д.), которые, так или по другому, потребуется варварски оторвать, отломить, содрать. Нужно выделить, что накладное оборудование если понадобится постоянно будет легко переставить в иное комфортное место для вас. Но что делать с проводкой? Куда ее скрыть, чтобы это было красиво и одновременно защитило провода от повреждений?

Можно в подобном случае применять электротехнический короб или специализированный плинтус, который тоже может сделать роль пластикового декора, в которых можно без труда положить комуникацию. Плинтус такого типа легко разбирается.

Нельзя ставить накладной выключатель очень близко от приборов с функцией нагрева и отопительных систем, а также там, где есть риск проникания воды. Для прочности целесообразно применять при установке накладного электрического оборудования саморезы не меньше 2,5 см длиной. Во время установки выключателя на кафель необходимо применять особое сверло для плитки.

Работы завершены

Следуйте руководству из публикации, и вы сможете увидеть, что ничего тяжелого в исполнении подобной работы нет.

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

Для безопасности лучше заизолировать его термоусадкой. Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Источник



Техника безопасности при работах

Вот несколько рекомендаций:

• Если подключение новой электророзетки происходит в квартире, нужно использовать только силовой кабель ВВГнг с сечением не менее 1, 5 мм2.
• Укладку кабеля производить строго в вертикальном или горизонтальном направлениях по НБП и ГОСТу. При этом выдерживать 200 мм от уровня потолка во время расположения горизонтальных маршрутов, а вертикальные удалять в 100 мм от дверных и оконных проёмов, комнатных углов.
• Розетку располагать на высоте 50–80 см от уровня пола. Учитывать расстояние 50 см от радиаторов, стальных трубопроводов и газовых плит.
• Соединения и ответвления выполнять через коробки или размещать в корпусах электромонтажных устройств.

Мастера рекомендуют составить предварительную схему с указанием расположения распределительной коробки

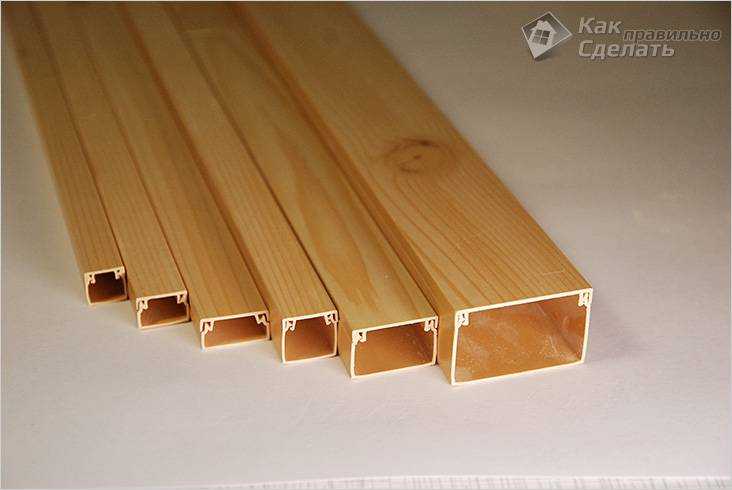

Использование кабель-канала

Кабель-канал ПВХ

Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.

Плинтус с кабель-каналом

Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать

Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?

Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.

Работы закончены

Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.

Технически решаем вопрос

Перед перенесением электроприспособления необходим учёт некоторых технических моментов:

1. Выберите кабель, имеющий сечение, превышающее полуторамиллиметровый размер.
2. Кабель можно проложить горизонтально и вертикально. Нельзя сокращать длину, устанавливая электропровод наискосок.
3. Запрещено расположение выключателя ближе, чем на 60 см от половой поверхности.
4. Соединяют или разводят электрокабели специальными коробками. Применение самокруток запрещено.

Использование кабель-канала

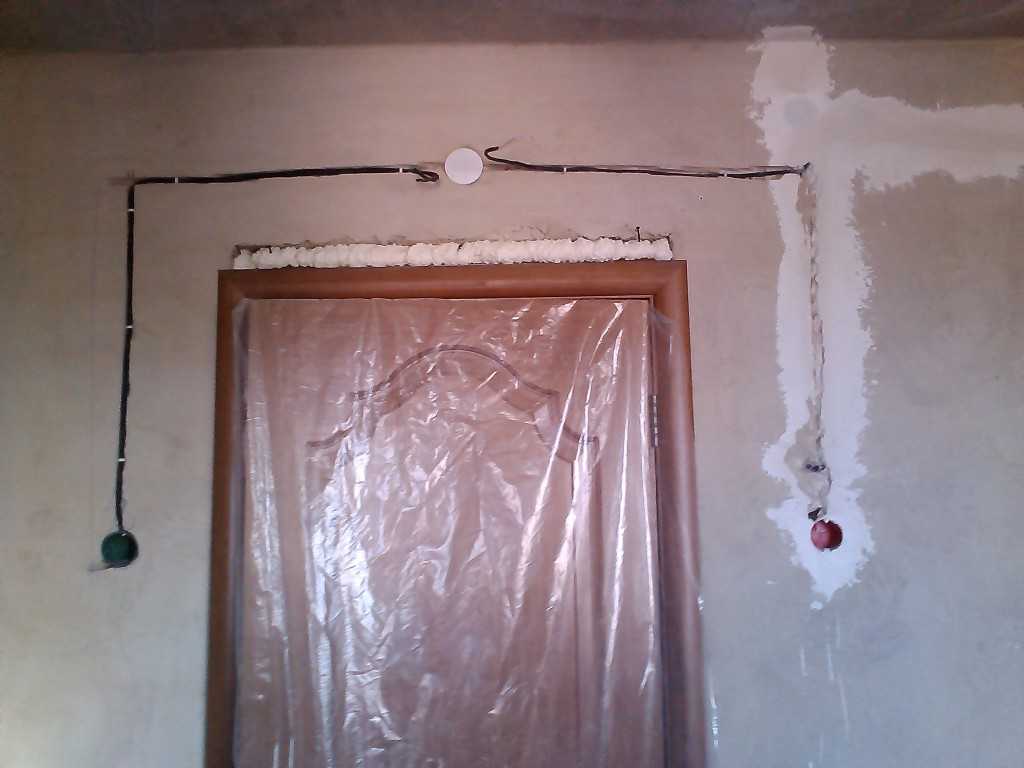

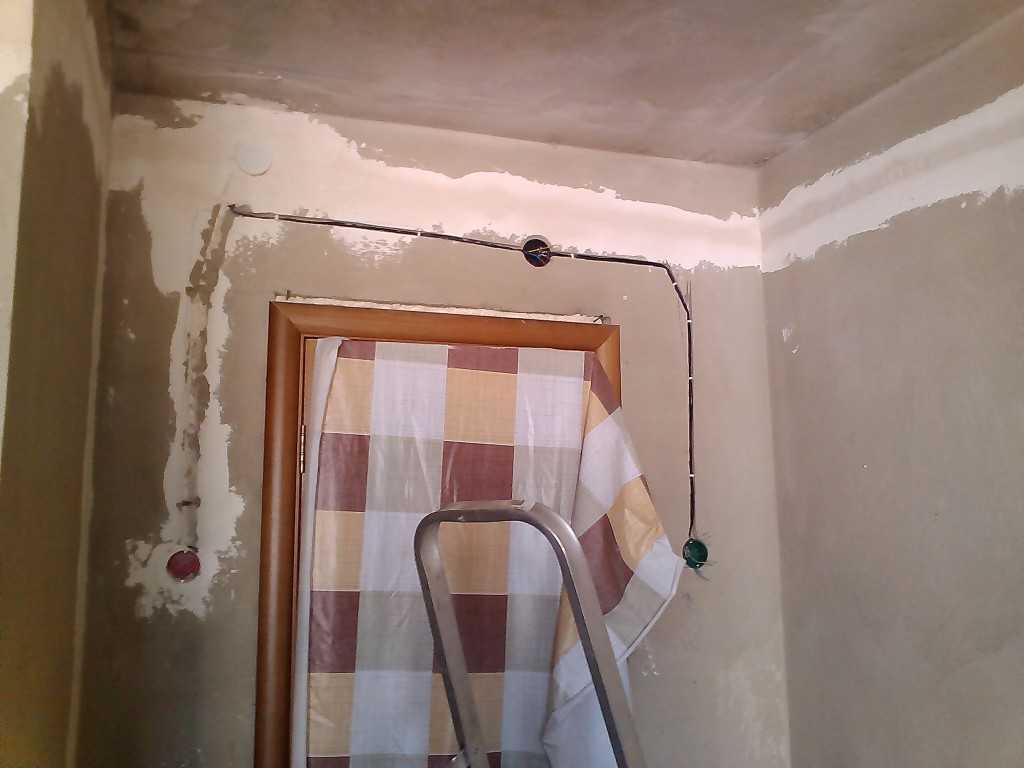

Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.

От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.

Последовательность ремонта и замены электрического выключателя

1. Перед началом ремонта и замены выключателя вам необходимо обесточить электропроводку в помещении.

Рядом со счётчиком  есть автоматические выключатели или предохранительные пробки (должно быть 2). Флажок (переключатель) автомата щёлкните вниз. Пробки либо выкрутите, либо нажмите на красную кнопку. Обесточить нужно обязательно!

2. Если выключатель выглядит нормально, но не работает, или Вы просто решили его заменить на новый, то Вам необходимо прежде всего его разобрать.

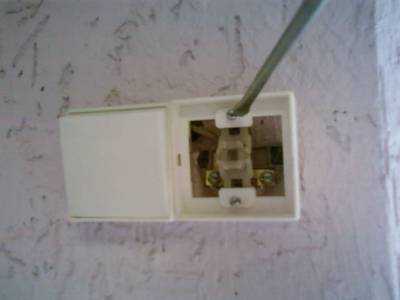

Итак, начнём разборку выключателя. Отвёрткой с плоским жалом снимаем клавишу (1, 2 или несколько).

Отворачиваем два винта, которые крепят крышку.

Откручиваем винты, крепящие провода (если клавиш несколько, то подсоединение проводов лучше зарисовать).

Откручиваем винты, крепящие выключатель к стене и снимаем его.

Устанавливать новый выключатель нужно в обратной последовательности: крепим выключатель к стене или монтажной коробке, прикручиваем провода к контактам, крепим к корпусу крышку выключателя, устанавливаем клавиши.

Если причиной неисправности были перегоревшие или отломившиеся провода, то обрезаем или откусываем их в пределах неповрежденного участка и зачищаем изоляцию (можно сделать на конце провода петлю под винт). Концы проводов фиксируются между выводами контактов и квадратными гайками с помощью зажимных винтов. Изоляция проводов должна начинаться сразу же после места их закрепления, т.е. не должно быть оголённого провода.

Если выключатель плохо включался или плохо фиксировался в нужном положении, то сначала попробуйте покрепче затянуть все стягивающие элементы корпуса винты. Если это не помогло, проверьте, не погнут ли подвижный пружинный контакт и правильно ли он сидит на своей оси. Если место крепления подвижного контакта отломано, то выключатель придется заменить. Также потребуется заменить выключатель, у которого отломан выполненный заодно с тумблером пластмассовый толкатель. Перед установкой выключателя назад зачистите его контакты от нагара и окислов. На прежнее место выключатель устанавливается в обратной последовательности: сначала к выводам контактов крепятся идущие к нему провода; затем в коробку под выключатель устанавливаются его лапки; ставится на место корпус выключателя и выравнивается в коробке; после чего нижние и верхние лапки стягиваются винтами, фиксируя выключатель в монтажной коробке; завершает работу — установка на место крышки выключателя и проверка его работоспособности, и надежности работы механизма.

Анекдот в тему:

Из записной книжки электрика: «Очень трудно найти в тёмной комнате выключатель, особенно, если он в коридоре!»

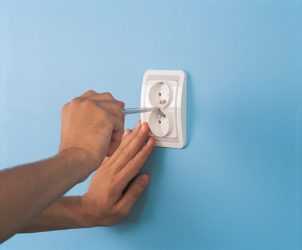

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами электрической проводки важно обеспечить максимальный уровень безопасности. При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован. При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм2.
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают на высоте от уровня пола в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей коробки, либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять предварительную схему. Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений
Фото из

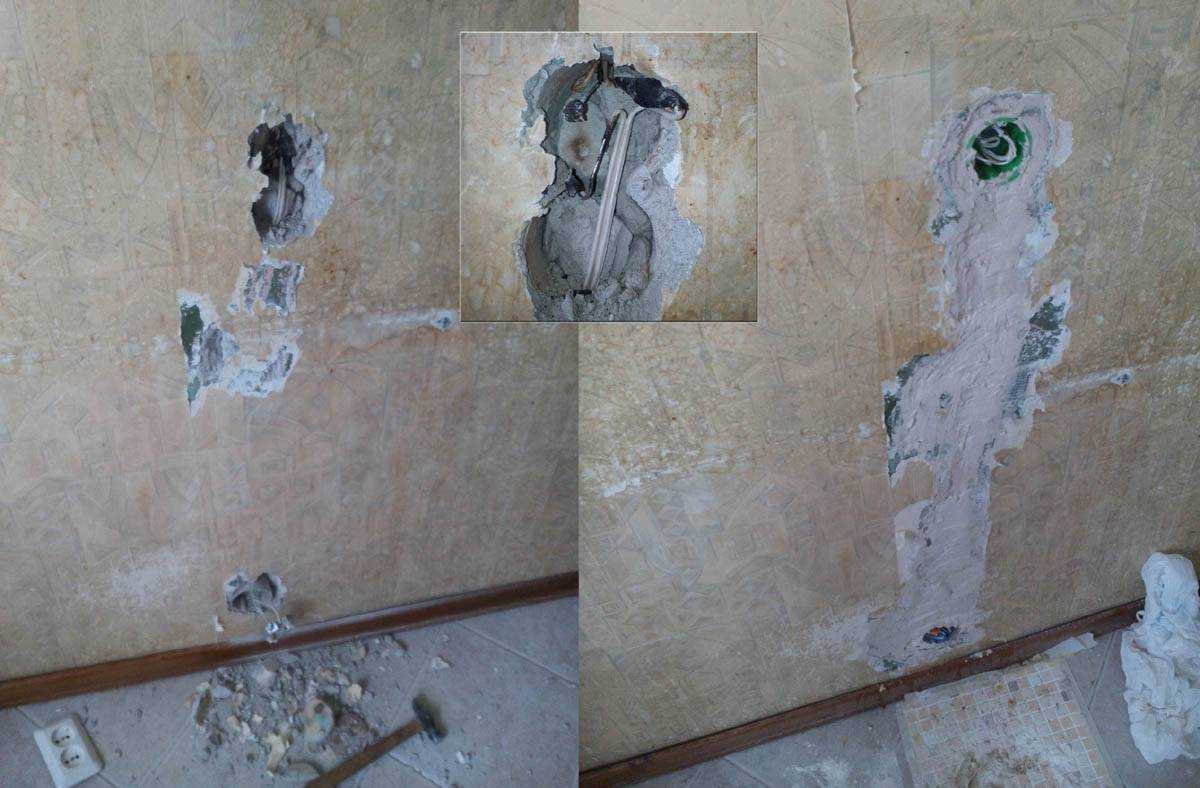

Если после переноса розетки на новое место гнездо, где она до этого располагалась, окажется за мебелью, то в нем разумно устроить распределительную коробку

Проще всего установить накладной вариант и подвести к нему силовой кабель нужного сечения в гофрированной трубе

От новой распределительной коробки формируется штроба (или штробы) к месту переноса розетки и установки новых устройств

После останется лишь подключить розетку к подведенному к новому месту кабелю. Такой вариант выполняется гораздо быстрее, чем прокладка кабеля от щитка

Использование гнезда бывшей розетки

Устройство распаечной коробки

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока

• Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
• Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
• В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
• При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
• Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

С каждым годом в среднестатистической семье появляется все больше и больше электрических устройств и нередко возникает необходимость в установке дополнительных розеток. Также новая бытовая техника часто попросту не дотягивается до электророзеток из-за коротких шнуров. Сегодня мы расскажем вам, как с легкостью перенести розетку в другое место в кирпичном или панельном доме своими руками, без специальных инструментов. Также мы опишем несколько способов, которые делают перенос весьма простым.

Перенос выключателя без штробления: причины и способы

Иногда возникают ситуации, связанные с необходимостью сделать перенос выключателя, розетки в другое место. Данную работу можно поручить специалисту, но хорошо изучив тему, разобравшись во всех тонкостях процесса, самостоятельную установку выключателя может выполнить человек без специальных знаний и умений.

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

1. Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
2. Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
3. Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Технические вопросы переноса

Перед тем как планировать работу с выключателем, необходимо разобраться с принципом его установки. От входного квартирного электрощитка во все комнаты отходит электрическая разводка.

Причем основной провод идет возле потолка, параллельно ему. Стандартная цепь выглядит следующим образом. От основного провода отводится параллельная линия на осветительный прибор (светильник, люстру).

В осветительную цепь последовательно врезается отвод на выключатель. Все соединения проводятся в распределительной (монтажной) коробке под потолком. Далее провода по основному каналу направляются в то место, где удобно. Здесь устанавливается еще одна распределительная коробка, от которой цепь вертикально опускается вниз.

На нужной высоте устанавливают выключатель, который присоединяют к подведенным проводам. Количество проводов и схема присоединения зависят от типа осветительного прибора – простой светильник или люстра с несколькими вариантами включения.

Возможные варианты переноса

1. Изменение расположения выключателя только по вертикали (высоте). В этом случае, используется уже существующая электропроводка, отходящая от распределительной коробки. Ее надо укоротить (при подъеме выключателя) или удлинить (уменьшение высоты до выключателя).
2. Изменение расположения в горизонтальном направлении. При переносе на расстояние до 1 м допускается провода присоединить в гнезде старого выключателя, а канал для них до нового места отвести по стене в горизонтальном направлении. Если необходимо значительно отдалить выключатель, то придется ставить новую распределительную коробку. Для этого вскрывается канал под потолком и в нужном месте делается вертикальный отвод для нового выключателя.
3. Перенос на противоположную сторону стены. В этом случае необходимо заменить всю цепь. В распределительной коробке светильника отсоединяются старые и подсоединяются новые провода. Их направляют в противоположную сторону параллельно основной проводке. В нужном месте монтируется распределительная коробка, и вертикально вниз отводится цепь для нового выключателя.

Наиболее сложный вариант – установка нового осветительного прибора, который ранее не был предусмотрен по проекту помещения. Придется выполнить весь комплекс работ.

Это отвод основной проводки на светильник с установкой соответствующей монтажной коробки, врезка цепи, отведение ее до нужного места установки, монтаж коробки и вертикальный отвод на выключатель, установка и подключение его в удобном месте.

Подготовка к переносу

Перед началом работ по переносу выключателя необходимо провести подготовительные мероприятия:

1. Определение нового места для установки.
2. Разработка схемы переноса электрической цепи. Выбор технологии проведения работ.
3. Приобретение и подготовка необходимых материалов. Для переноса, прежде всего, понадобятся провод или кабель с сечением жил, аналогичным сечению проводов светильника. Кроме того, должен быть идентичен и материал. При использовании алюминия потребуются провода сечением 2,5 кв. мм, а для меди – 1,5 кв. мм. Для соединения лучше всего подойдут клеммные зажимы. Заранее следует подготовить изоляционную ленту.
4. Вскрытие канала разводки и определение проводов, к которым следует присоединять новую цепь.

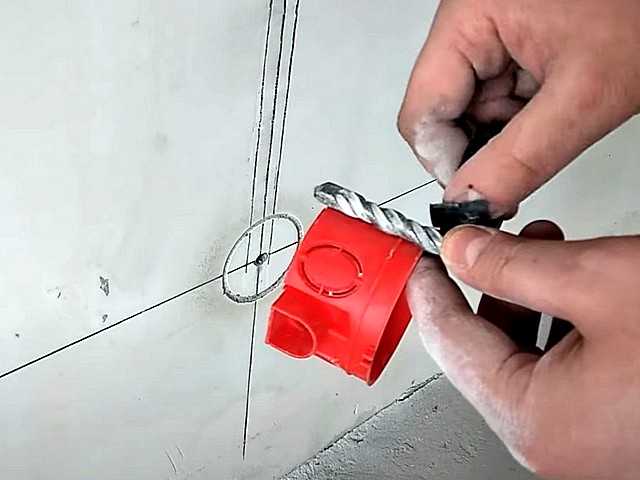

5. Проведение разметки точек установки монтажной коробки, выключателя и линии для прокладки провода (кабеля).

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Замена старого выключателя

Наиболее простая работа – замена старого выключателя новым. Она включает две операции – демонтаж старого устройства и установка, подключение нового прибора. Порядок их проведения зависит от типа устройства.

Как снять старый выключатель

Работа проводится в таком порядке:

1. С помощью плоской отвертки или ножа отделяется клавиша. В некоторых моделях установлена дополнительная планка для ее прижатия, которую предварительно надо снять.
2. Снимается крышка выключателя, для чего откручивается винт (иногда два винта).
3. Ослабляются винты крепежных лапок, которые фиксируют выключатель в гнезде.
4. Весь выключатель вынимается из гнезда.
5. Из клеммных зажимов извлекаются подводящие провода.

Демонтируют двухклавишный выключатель аналогично тому, как снимают одноклавишное устройство.

В некоторых квартирах остались выключатели старого типа. Они имеют устаревшую конструкцию, и порядок демонтажа несколько отличается. В них клавиша не снимается, т.к. устройство не подлежит разборке.

Откручиваются два винта (иногда один, в центре), и снимается крышка. Далее ослабляют винты крепежных лапок и вынимают выключатель. Концы проводов чаще всего закреплены винтами. Их откручивают плоской отверткой, и освобождают провода.

Установка нового выключателя

Работы осуществляют в обратном порядке:

Концы проводов вводят в отверстия клеммных зажимов и надежно закрепляют винтами

В двухклавишных выключателях принимается во внимание маркировка, нанесенная при демонтаже. В одноклавишных конструкциях порядок подведения проводов не имеет значения.
Выключатель максимально заводят внутрь гнезда и выравнивают

Излишки проводов аккуратно раскладывают в гнезде. Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.

После проверки работы механизма можно подключать электричество. В некоторых современных выключателях может предусматриваться оригинальная конструкция. Порядок установки описывается в инструкции к устройству.
