Многие доработки в части электрооборудования автомобиля включают в себя применение силовых реле. В этой статье рассмотрены принцип работы и несколько примеров реле, применяемых в автомобилях. Данная статья пригодится всем любителям доработок тюнинга в части электрооборудования автомобиля.

Приведем основные характеристики отечественных реле:

Номинальное напряжение: 12В
Управляющий ток: не более 0,2А
Напряжение срабатывания: не менее 8,0В
Напряжение отпускания: 1,5 — 5,0В
Наибольший коммутируемый ток: 30А
Сопротивление управляющей обмотки: 80±10 Ом

Исполнения отечественных реле:

90.3747-10 — пластмассовый корпус без ушка крепления
90.3747 — пластмассовый корпус с ушком крепления
113.3747 — металлический корпус с ушком крепления
113.3747-10 — металлический корпус без ушка крепления
111.3747 — металлический корпус с ушком крепления
111.3747-10 — металлический корпус без ушка крепления.

Реле необходимо использовать в случаях, когда требуется коммутация больших токов нагрузки (20-40А), а это больше чем выдает управляющий выход (обмотка управляющей цепи реле обычно потребляет не более 0,2А)

Выпускаются реле с 4-мя и 5-ю контактами.

Силовые реле имеют контакты обмотки, управляющей работой силовых контактов (85 и 86 контакты), и сами силовые контакты (30, 87 и 87а).

Принцип работы силового реле следующий. Напряжение подается на управляющие контакты реле (обмотку), обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает (или размыкает) электрическую цепь своими силовыми контактами. Если отсутствует напряжение на контактах управляющей обмотки реле, контакт номер 30 постоянно замкнут на контакт номер 87а. Если на управляющую обмотку реле подать напряжение, то контакт номер 30 отключается от контакта номер 87а и подключается к контакту с номером 87. Один из контактов, 87а или 87, могут отсутствовать. В этом случае реле работает или только на замыкание, или на размыкание силовой цепи.

Некоторые импортные реле между 85-м и 86-м контактами имеют гасящие диоды или резисторы, а бывает и то, и другое. Эти элементы защищают управляющие цепи от перегрузок в моменты работы контактов реле.

Если на корпусе реле нанесен символ диода, это значит, что при подключении такого реле необходимо соблюдать полярность контактов управления.

Необходимо обращать внимание на маркировку и расположение контактов на реле, так как некоторые производители выпускают реле с нестандартным расположением контактов. Необходимо отметить, что при длительной работе реле в режимах максимальных нагрузок искра, проскакивающая при коммутации контактов создает нагар между этими контактами, из-за чего управляемое устройство может не работать или работать некорректно

В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Места крепления контактов рел еоплавляются, что приводит к их смещению относительно своего стандартного положения, и из-за появления зазоров между контактами начинается искрение, и в результате этих процессов место контакта еще больше разогревается

Необходимо отметить, что при длительной работе реле в режимах максимальных нагрузок искра, проскакивающая при коммутации контактов создает нагар между этими контактами, из-за чего управляемое устройство может не работать или работать некорректно. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Места крепления контактов рел еоплавляются, что приводит к их смещению относительно своего стандартного положения, и из-за появления зазоров между контактами начинается искрение, и в результате этих процессов место контакта еще больше разогревается.

Импортные реле считаются более надежными, отечественные реле являются менее герметичными и износостойкими.

При выборе реле надо обращать внимание на покрытие контактов реле и разъема, куда вставляется реле. Наиболее предпочтительными являются реле с лужеными контактами

Разновидности реле

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

однофазные – предназначены для подачи напряжения в жилых помещениях;
трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

максимальные – повышают параметр напряжения до определенной величины;
минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

первичные с прямым подключением контактов в сеть;
вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

прямого действия – нагрузка переключается контактами;
косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

В продаже можно найти следующие коммутационные устройства:

электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.
Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.

Реле времени схема

Схема реле-регулятора напряжения

Электромагнитное реле – схема

Схема подключения реле времени

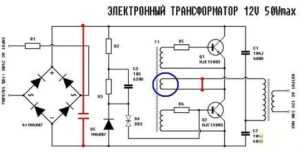

Электронный трансформатор схема

Схема подключения люстры

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Реле что реагирует на уровень напряжения

Реле напряжения (рис. 9, 10) используются для контроля заряда или разряда элементов питания, аккумуляторов, контроля напряжения питания, поддержания напряжения на заданном уровне. Схемы, описанные в книге П. Величкова и В. Христова, предназначены для контроля разряда (рис. 9) или перезаряда (рис. 10) аккумулятора.

Рис. 9. Принципиальная схема реле для контроля разряда аккумулятора.

Рис. 10. Принципиальная схема реле для контроля перезаряда аккумулятора.

При необходимости напряжение срабатывания этих устройств может быть изменено. Порог срабатывания задается типом стабилитрона. Для изменения в небольших пределах порога срабатывания подобных реле последовательно со стабилитроном можно включать 1 — 3 германиевых Щ9) или кремниевых (КД503, КД102) диодов в прямом направлении.

Катоды диодов должны «смотреть» в сторону базы входного транзистора. Германиевый диод смещает порог срабатывания примерно на 0,3 В, а кремниевый — на 0,5 В.

Для цепочки из двух, трех диодов эти значения удваиваются (утраиваются). Промежуточные значения напряжений можно получить при последовательном включении германиевого и кремниевого диодов (0,8 В).

Назначение и принцип работы реле

Многие автолюбители любят в свободное время заниматься своей машиной, дорабатывать ее или увлекаются тюнингом. Не редко такие занятия связаны с электрикой и тут следует быть внимательным, и при необходимости использовать реле. Автомобильное реле играет важную роль, но для чего оно нужно и каких типов бывает знают не все.

Для чего нужна установка реле в автомобиле ? Начнем с определения:

Что такое реле и для чего оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом, тем более все это есть на той же википедии. Отметим лишь, что наибольшее распространение получили электрические (электромагнитные) реле.

Понять для чего нужно реле из определения трудно, поэтому разжуем на простых словах: Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

Для коммутации участков в различных независимых друг от друга сетях;
Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Модели указательных реле

Популярные в нашей стране указательные реле — преимущественно отечественного производства, которые отличаются высокой надежностью и относительно низкой стоимостью.

Наиболее востребованные модели с указанием основных технических характеристик и ориентировочной стоимости представлены в таблице.

Марка	Характеристики	Примерная стоимость, руб.
РУ21	Напряжение тока постоянного контролируемое, В 220, 110, 48, 24 Напряжение тока переменного контролируемое В 220, 110 Постоянный ток контроля, А 0,006-0,01-0,016-0,025-0,05-0,06-0,08-0,1-0,16-0,25-0,4-0,5-1-2-2,5- 4 Ток контроля переменный, А 0.025, 0.05, 0.08, 0.1, 0.16, 0.25, 0.4, 0.5, 1, 2.5 Интервал токов коммутации, А 0.01…2 Интервал напряжений коммутации постоянного тока 24…250В Интервал напряжений, В, переменного тока 24…250	690
РЭПУ-12М-112	Температура среды — 45…+55°С; Влажность относительная до 98 % при температуре до 35°С; Реле сейсмоустойчивы при ускорения Зg в интервале частот 5-15Гц; Уровень защиты корпуса IP40, выводов — IP00.	1050
РЭУ11-20	Температура функционирования от -50…+55°С Влажность относительная воздуха без конденсации влаги до: — в исполнении У-98% при температуре 25°С — в исполнении Т-98% при температуре 35°С Высота над уровнем моря — до 4300м	1000
РЭПУ-12М-200	Температура воздуха — 45…+55°С; Относительная влажность до 98 % при температуре до 35°С; Степень сейсмоустойчивости ускорении Зg в интервале частот 5-15Гц; Защитный уровень реле по корпусу IP40, по выводам — IP00.	850
РЭПУ-12М-121	Температура воздуха — 45…+55°С; Относительная влажность до 98 % при температуре до 35°С; Степень сейсмоустойчивости при воздействии ускорения Зg в интервале частот 5-15Гц; Защитный уровень реле по корпусу IP40, по выводам — IP00.	1250

Реле РУ-21 используются в схема защиты для индикации срабатывания РЗиА. Выпускаются в различных модификациях, в наименовании которых зашифрованы основные характеристики. Например, обозначение РУ-21/0,006 показывает, что устройство предназначено для функционирования в цепях постоянного тока со значением срабатывания 0,006А.

Модель РЭПУ -12М различных модификаций используются в качестве промежуточно-указательных реле переменного и постоянного тока. Устанавливаются в устройствах защиты сигнализации, автоматики и управления.

Модель РЭПУ-12М имеет несколько модификаций, подбор которых осуществляется в зависимости от параметров сети

РЭУ11-20 применимы только для цепей с постоянным током. Используются для оповещения аварийного состояния цепи в устройствах автоматики.

Реле РЭУ-11-20 является популярной моделью устройств, отличающейся высокой надежностью

Герконовые реле

Существует такая разновидность электромагнитных реле как герконовое реле.

Геркон — это сокращение от слов «герметизированный контакт».

В обычном реле в большинстве случаев контакты работает в окружающем воздухе, в котором содержатся водяные пары, пыль и кислород, способствующий окислению рабочих поверхностей.

В герконах же контакты находятся в герметичной стеклянной капсуле, которая может быть заполнена осушенным воздухом, инертным газом или вакуумом.

Капсула с контактами помещается внутри обмотки.

Следствием этого является гораздо больший ресурс работы, превышающий на порядок ресурс обычных контактов.

Так, обычно реле должно обеспечить порядка 100 000 срабатываний контактов.

Герконовое же может обеспечить миллион срабатываний и более.

Впечатляющая разница, не так ли?

Капсула с контактами может быть заполнена ртутью для уменьшения электрического сопротивления.

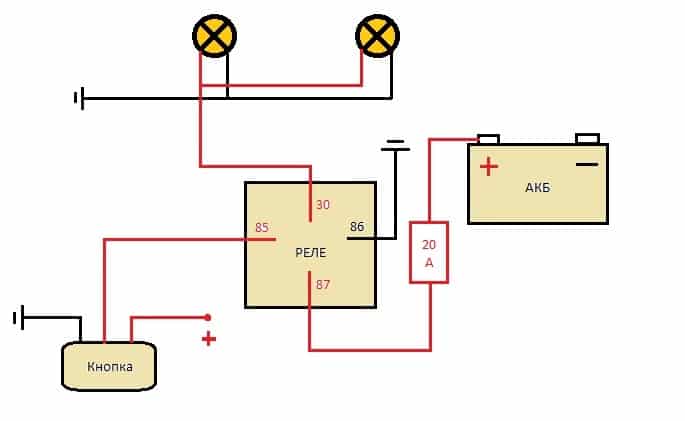

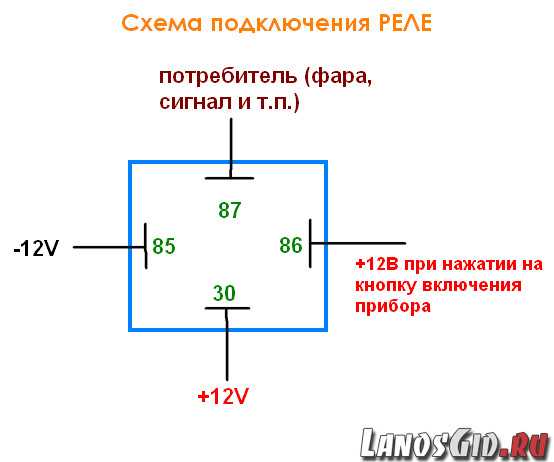

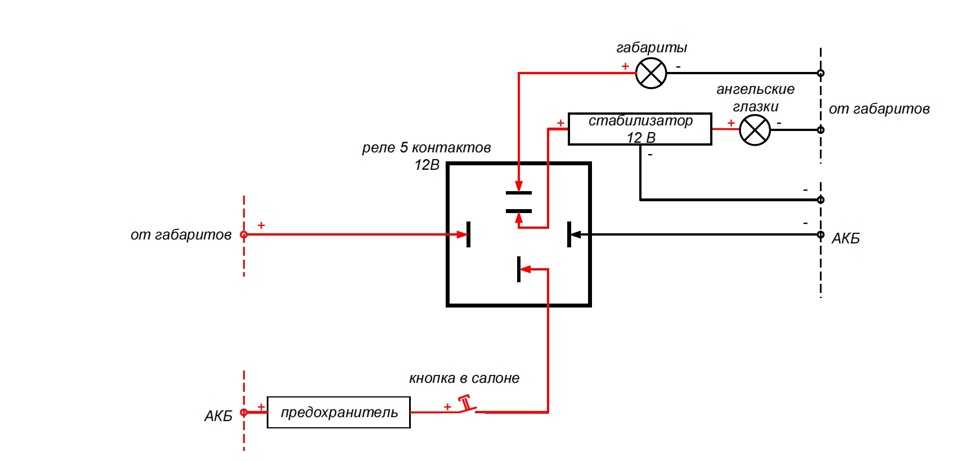

Схема подключения четырехконтактного реле 12 вольт

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь

. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

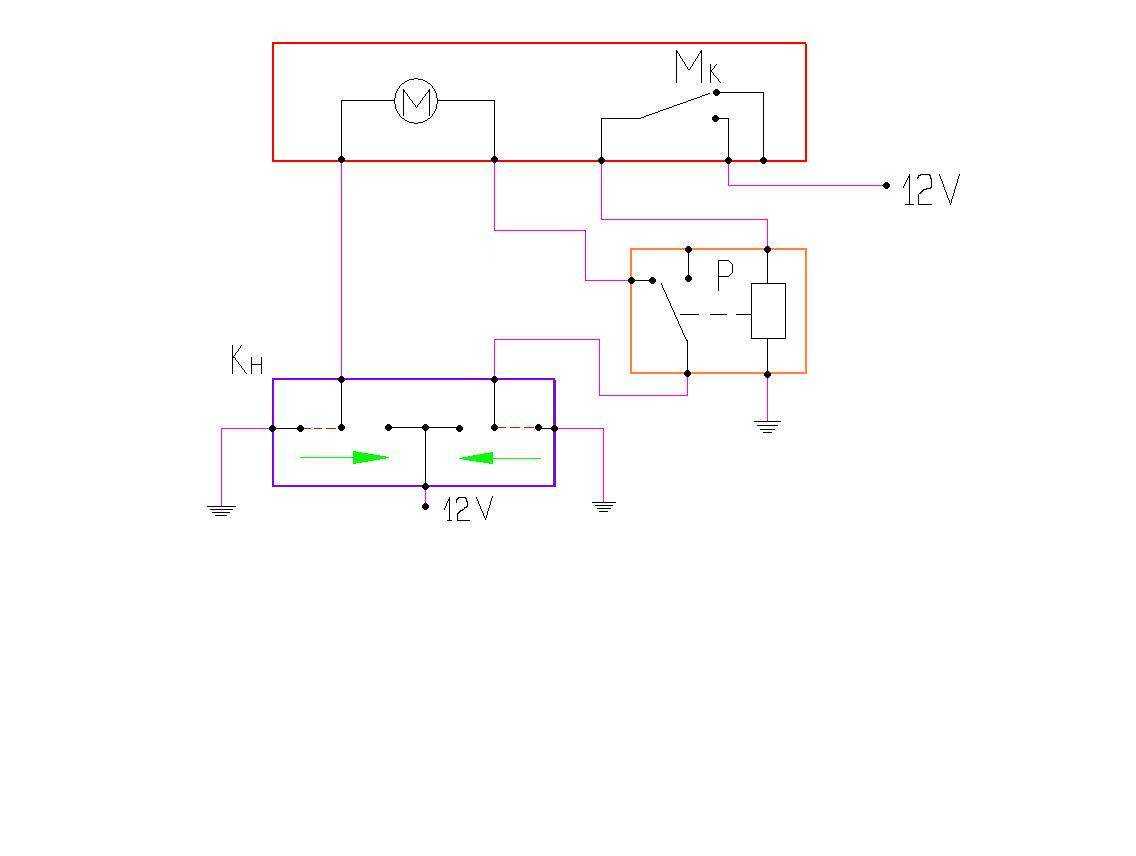

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

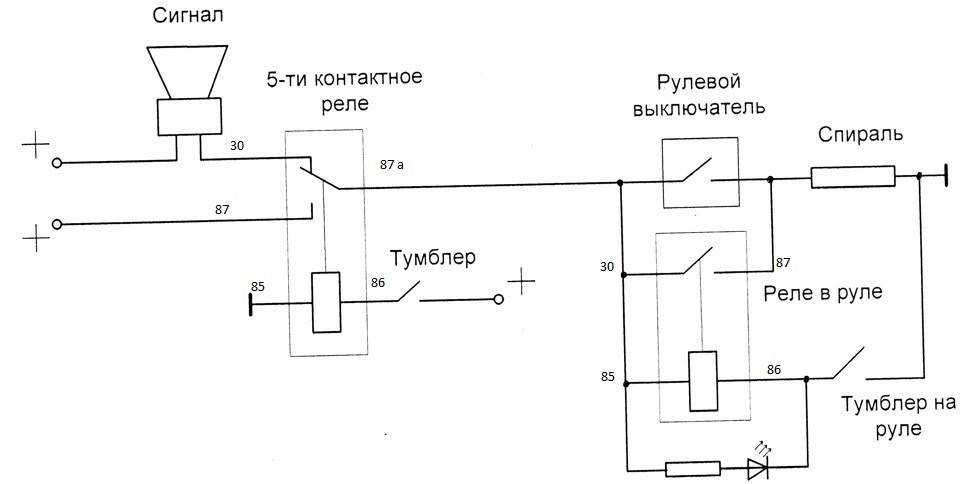

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка

. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Давайте я предположу, что Вы не знаете как подключать птф в машине, где они не предусмотрены и объясню, так будет проще понять как подключится к штатной кнопке задних противотуманок.

1.Противотуманки подключаются через защиту(предохранитель) и силовое реле (4х контактное реле света) 2. Ищем, откуда хотим взять 12+ в машине для света. Я рекомендую разрезать самый толстый провод(красный) на блоке предохранителей и приять туда свой. Только пайка. Если нет пайки — все плохо, где-то что-то получится не так, может и машина сгореть. 3.Цепляем предохранитель. Есть навесные предохранители, 10грн штука на авторынках. 4.Подключаем силовое реле. На нем 4 контакта. Они подписаны номерами. 4.1 Контакт 30. Сюда подключаем провод после предохранителя 4.2 Контакт 87. Сюда подключаем провод на прямую к ПТФ 4.3 Контакт 86. Сюда подключаем провод и цепляем его на массу, на ближайший болт рядом с реле. 4.4. Контакт 85. Тут самое интересное. Это управляющий контакт. Когда на 85 попадет 12+, то контакт 30и87 замыкаются будто выключатель. 4.4.1 Проще — вытягием кнопку птф. Не снимаем колодку. 4.4.2 Берем мультиметр, цепляем один провод на кузов, только на нержавое место. 4.4.3 Включаем габариты и фары. Только в таком случае будут работать задние птф. 4.4.4 Теперь проводим эксперимент. ПТФ выключены — где у нас есть +, на каких проводах. Нашли запомнили/записали и поняли что они нам не надо. 4.4.5 Включаем кнопку и смотрим где 12+ появлися после включения. 4.4.6 Нашли? Тогда прикручиваемся к нему и тянем на контакт 85.

Устройство РП

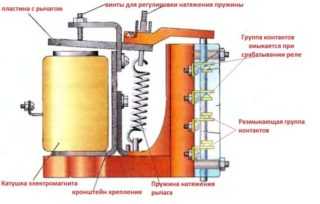

Конструкция промежуточного реле

Конструкция устройства зависит от производителя и может изменяться в соответствии с назначением. Стандартный прибор состоит из следующих узлов:

электромагнитная катушка с сердечником;
магнитопровод;
пружинный механизм;
группа контактов.

Обмотка катушки содержит большое количество витков изолированного медного провода. Внутри расположен металлический сердечник, который закреплен Г-образной пластиной (ярмо). Над катушкой установлена пластина или якорь. Он выполнен из металла и удерживается возвратной пружиной. Подвижные контакты закреплены на якоре. Пара неподвижных контактов расположена напротив. Сердечник и катушка вместе образуют электромагнит. Такие детали, как ярмо, сердечник, и якорь – это составные части магнитопровода.

РП могут быть рассчитаны как на постоянный, так и переменный ток, с напряжением от 12 до 220 вольт. Внешне приборы ничем не отличаются. Устройство, работающее на постоянном токе, имеет цельный магнитопровод. Если он набран из отдельных пластин, прибор предназначен для работы с переменным током не выше 10 ампер.

Для удобства монтажа устройства используют своеобразные колодки, что позволяет установить реле промежуточное на 220В на дин-рейку. В приспособлении имеются отверстия под контакты реле, а также контактные винты, чтобы подключить внешние проводники. Как входные, так и выходные контакты имеют одинаковую нумерацию.

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.

реле поворотов 6422.3747, как подключить?

В общем было куплено реле 6422.3747. как подключить — хз. в нете схем подключения нет. на выводах только цифры 1, 2, 3 и 4. Подскажите пожалусто.

Moggilka , не мучайся купи реле поворотов от «восьмерки» там 3 контакта и проще разобраться.

На классике : 1- +12в, 2- выход (к переключателю) 3- выход на лампу контроля (T4W, к массе) 4- масса (-12в)

//cxem.net/avto/electronics/4-69-2.jpg 1 (5) — «+12В» 2 — контрольная лампа поворотов (второй вывод ее на массу 3 — выход на повороты (к переключателю указателей поворотов, другой вывод ламп также на массу) 4 — масса Кстати, вы меня конечно извините, но неужели так трудно набрать в том же яндексе «реле 6422.3747» и выяснить куда ставиться такая релюха, а потом найти схему подключения ее. ИМХО, лучше от зубилы юзать релюху.

Реле от восьмёрки (3-х контактное) плохо тем, что работает с постоянной частотой, не зависящей от нагрузки. То есть, при перегорании одной из ламп частота не изменится.

KotoVasya , не пиши ерунды, не путай народ. Восьмерошная релюха точно так же реагирует на перегорание одной из ламп поворотов (повышается частота). Главное правильно подобрать нагрузку. По паспорту это 21W+21W+5W на сторону. 5-ти ваттной лампочкой можно пренебречь, она погоды не делает.

Промокоды со скидками на светильники

Если 495.3747 — то она что с 4W, что со всеми двумя сторонами — частота одна.

Я купил 495.3747 пат.2035791 12в (2х21+3)х2W Так вот она начинает срабатывать от одной лампы контроля. И с повышением нагрузки частота не меняется.

KotoVasya , это брак. Реле поворотов должно индицировать об уменьшении нагрузки. Даже на копейках релюха это умела (повышалась частота и контролька переставала работать).

Эти релюхи школьники паяют левой ногой. Нормальное реле ОБЯЗАНО сигнализировать о перегорании сигнальных ламп. Не бери дешевое, за тридцатник, нормальные — раза в 3 дороже. 491 реле тоже умеет менять частоту мигания от нагрузки. Удачи на дороге.

maxuit , спасибо за подсказку. Схему ту я видел но не вдуплил какие провода за что отвечают. Еще раз спасибо=). С зубилы то может и лучше, но у меня уже это лежит, а покупать другое денежка нет.

Ну когда релюха придет в негодность, следующую покупай с зубилы. Там три контакта. Подключение простое: 49 — «+12В» 49а — выход на лампы поворотов (к переключателю поворотов) 31 — масса Контрольку придется подключать либо между поворотами (между левой и правой стороной), либо через развязывающие диоды с каждой стороны.

купил сёня с зубилы квадрат такой с 3мя контактами куда её пристроить? не на проводах же болтаться оставить?

IRON_RhinO , купи ещё и колодку под неё, а колодку притяни хомутом электромонтажным к чему нибудь.

Troll , чё за колодка? я её себе даже в глаза представить немогу как в магазине объяснить чё мне надо
