Выбор блока питания для светодиодной ленты

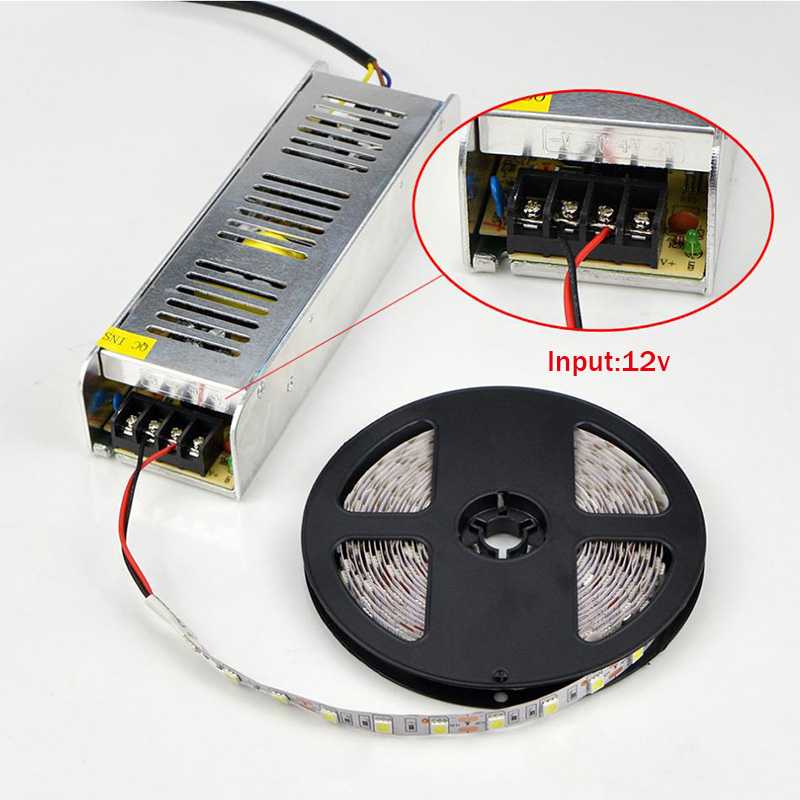

Подключение трансформатора к светодиодной ленте

Самостоятельный монтаж светодиодного ленточного осветителя в помещении иногда предполагает подведение выделенной электрической линии, что позволит предотвратить перегрузку и, как следствие, выход диодов из строя в результате скачков напряжения.

Схема подключения ленты светодиодного типа на 12В и устройства на 24В максимально простая, поэтому не имеет существенных различий.

Схема подключения трансформатора

Однако, очень важно предварительно предусмотреть целый ряд некоторых особенностей:

на первом этапе важно определиться с общей протяженностью осветительной линии, и только после этого приступать к нарезке полос правильной длины;
нарезка ленты осуществляется в отмеченных производителем участках, что позволит предотвратить разрыв электрической цепи и выход прибора из строя;
перед подключением диодного осветителя требуется ознакомиться с руководством, данным производителем, а также в обязательном порядке учитывать полярность.

Присоединение блока питания, понижающего сетевое напряжение с 220В до показателей в 12В, осуществляется посредством стандартного двухжильного провода. Внутри светодиодного трансформатора двухжильный провод фиксируется при помощи клемм, а к самой осветительной ленте другой конец провода припаивается на контактной площадке.

Важно помнить, что присоединение блока питания для светодиодного осветителя на 12 вольт обязательно выполняется с учетом полярности, поэтому «плюс» крепится к «плюсу», а «минус» – только к «минусу». Перед тем, как выполнить установку, рекомендуется самостоятельно перепаять все провода, которые подходят к осветительной ленте, что обусловлено отсутствием должного уровня качества соединений при заводском производстве.

Перед тем, как выполнить установку, рекомендуется самостоятельно перепаять все провода, которые подходят к осветительной ленте, что обусловлено отсутствием должного уровня качества соединений при заводском производстве.

Какие трансформаторы лучше использовать для светодиодов

Для питания светодиодов нужны трансформаторы, преобразующие переменное напряжение 220 В (стандартное сетевое значение) в постоянный ток (в нашем случае —12 В). При этом, надо, чтобы никаких пульсаций напряжения после диодного моста не возникало, для чего используются сглаживающие конденсаторы. Это ограничивает возможности обычных блоков питания, которые не могут обеспечить достаточного качества и мощности выдаваемого напряжения.

Рассчитывать на то, что можно подключить лампу к стандартному выпрямителю, не следует — можно испортить светильник или получить неравномерное свечение, с пульсациями или мигающим режимом. Стандартный электронный драйвер, установленный в LED лампу на 220 В, тоже не подойдет — его мощность рассчитана только на единственный прибор и не позволит присоединить дополнительную нагрузку.

 Необходимо учитывать недостатки:

• большие габариты;
• во время работы он издает гул, который со
  временем усиливается;
• потребление энергии довольно высокое, поскольку
  КПД устройства составляет 50-70%, все остальное — потери на нагрев и гул;
• сложность скрытого монтажа — объемный блок
  непросто куда-то спрятать.

Эти минусы ограничивают
применение трансформаторов в пользу импульсных источников. Однако, среди
любителей и домашних мастеров они получили широкое распространение из-за
надежности, дешевизны и простоты применения.

Понижающие ток трансформаторы для светодиодных ламп и лент с 220 вольт до
12

Для подключения светодиодных лент или ламп используются специальное устройство (драйвер электронный), преобразующее 220 В в постоянное напряжение 12 В с заданной мощностью. Приобрести такой драйвер отдельно возможно не всегда, и обходится он не дешево. Это стало причиной изготовления альтернативных источников питания на базе трансформатора.

Здесь необходимо сразу учесть, что одним только подключением устройства вопрос решить не удастся. Дело в том, что на выходе трансформатора будут необходимые 12 В, но переменного тока. Поэтому после трансформатора понадобится установить диодный мост, который выдает пульсирующее напряжение. Это уже не переменка, но и от постоянной осциллограммы еще очень далеко.

Для того, чтобы получить качественную прямую на осциллограмме, надо параллельно выходу диодного моста поставить конденсатор такого номинала, чтобы полностью исключить пульсации тока. Чем больше его емкость, тем ровнее будет график, но слишком большие значения емкости также вредны. Возникает большой пусковой ток, который может быть опасным для осветительных приборов. Поэтому надо подбирать номинал так, чтобы график получался максимально ровным, но не более того.

Основным преимуществом
трансформаторного источника является полная гальваническая развязка с сетью
питания 220 В

Это важно именно для домашних мастеров и любителей украшать свои
комнаты светодиодными лампами. Если при выполнении каких-либо работ человек
прикоснется рукой к оголенным контактам, ничего страшного не произойдет

Что нужно учитывать перед покупкой трансформатора для диодной ленты 12 вольт

Когда вы определились, какой вид трансформатора для светодиодных лент с напряжением 12 вольт больше подходит вашим требованиям, самое время обговорить важные детали перед походом в магазин.

Итак, что важно учесть:

Продумайте и подготовьте заранее место для установки БП. Лучше не располагать его на виду, но и не стоит помещать его в такие условия, где воздух не сможет свободно циркулировать

Это важно для того, чтобы избежать излишнего нагревания.
Не стоит располагать блок питания рядом со шторами или другими легковоспламеняющимися предметами. Известны случаи возгорания от нагревающегося блока.
Рассчитайте мощность блока питания перед походом в магазин

Его мощность должна быть на 20-30 % больше суммарной мощности всех светодиодных устройств. Как выполнить эти расчеты читайте ниже. Если сделать неправильные подсчеты, то вы рискуете тем, что светодиоды быстро выйдут из строя.
Оцените влажность комнаты, где планируете установить светодиодное освещение. После чего решите, какой вид БП подходит больше всего.
Определитесь с размером блока питания.
При покупке вы наверняка заметите буквы IP и две цифры после них. Эта маркировка может также помочь вам в выборе. Первая цифра показывает степень защиты от различных частиц, а также степень защиты человека от поражения током. Чем выше цифра этого показателя, тем лучше защита. Вторая цифра отвечает за защиту оборудования от сырости и влажного воздуха. Чем выше цифра, тем лучше этот показатель.

Правила вовсе не сложные, соблюдая их в совокупности, можно намного продлить срок службы трансформатора для подключения диодной ленты.

Как проверить понижающий трансформатор 220 на 12В при помощи мультиметра

Если имеется понижающий трансформатор, и неизвестно работает ли он, и каково его выходное напряжение, можно воспользоваться мультиметром. Однако следует понимать, что неправильная проверка может вывести измерительный прибор из строя. Разберём алгоритм действий:

1. Находим визуально первичную и вторичную и вторичную обмотки. Сделать это просто. Жилы первичной обмотки всегда тоньше.
2. Выставляем переключателем мультиметра показатель переменного тока на минимальный (обычно это 200 В).
3. Подаём напряжение на первичную обмотку.
4. Снимаем показания со вторичной обмотки. Если контактов более двух, проверяем их попеременно. Возможно, что, помимо 12 В, трансформатор способен выдавать 24 и 36 В.

Как сделать устройство с 220 на 12 вольт своими руками

Несмотря на то, что данный прибор кажется на первый взгляд сложным устройством, его можно собрать самостоятельно. Порядок сборки подобного устройства очень простой. Сначала следует сделать некоторые расчёты и можно приступать к работе. Чтобы можно было быстро и просто производить намотку катушек, необходимо сделать простое приспособление из доски, стоек и рукоятки.

Образец самодельного устройства.

Сначала рассчитываются характеристики и количество витков на обмотках устройства. В данном случае, напряжение первичной сети равно 220 В.

Будет интересно Что такое трансформаторная подстанция

Получить при помощи прибора планируется 12 В, при площади сечения в 6 квадратных сантиметров, значит составляется формула с такими расчётами:

постоянная величина среднего трансформаторного железа равна 60, её следует разделить на площадь.

Получится 10 — это показатель витков, которые приходятся на один Вольт. Полученное число умножается на 220 — это число витков первичной обмотки. Количество витков второй нужно рассчитывать по такому же принципу: полученные 10 витков умножаются на 12 В.

Сердечник можно изготовить из жестяных банок, для этого надо нарезать полоски длиной до 30 см, шириной — 2 см. Эти заготовки обжигаются в печи на огне, после этого они остывают и с поверхности нужно счистить окалину. Покрыть лаком и наклеить с одной стороны полоски бумаги.

Также необходимо приготовить провод с бумажной изоляцией, сечение — 0,3 мм. Вторичная обмотка будет выполняться проводом сечением 1 мм. Из толстого картона выполнить основу для катушки. На неё намотать пропарафиненную бумагу и после этого можно приступать к намотке проволоки.

Пример схемы подключения понижающего трансформатора 220 на 12 В.

После каждых двух рядов нужно прокладывать слой этой бумаги. Вторичная обмотка наматывается в том же направлении, что и первая.

В готовую катушку необходимо вставить железные полоски, они должны войти на половину своей длины. Этими полосками обтягивается основа, и концы соединяются внизу.

Возле сердечника и каркаса оставляется небольшое расстояние. Основание для понижающего устройства лучше сделать из обычной доски толщиной до 50 мм.

Крепить детали лучше при помощи больших металлических скобок. Делать это нужно так, чтобы скобки огибали нижнюю часть сердечника. Последним шагом концы обмоток выводятся на каркас и закрепляются с контактами.

Чтобы было легче наматывать катушки (на заводах для этого используют специальное оборудование), можно использовать две деревянные стойки, закреплённые на доске, и ось из металла, продетую между отверстиями в стойках. На одном конце следует металлический прутик изогнуть в виде рукоятки.

Как рассчитать и выбрать трансформаторное устройство

Потребная мощность трансформатора рассчитывается по определенным параметрам. Требуется получить максимально точные данные, поскольку приобретение слишком мощного устройства будет экономически невыгодным, а слабый трансформатор не выполнит свою функцию.

Расчет мощности трансформатора для галогенных ламп 12 В делается очень просто. Например, в помещении имеется 8 галогенных ламп по 25 ватт каждая, работающие от напряжения 12В. Общая мощность светильников составит 8 х 25 = 200 Вт. Необходимо добавить еще 10-15% на запас мощности и погрешность в расчетах. Получится значение 220-230 Вт. По этой характеристике и нужно делать выбор понижающего трансформатора. Большое количество моделей на современном рынке электроники позволит легко подобрать наиболее подходящий вариант. Существует стандартный ряд мощностей от 50 до 400 ватт, облегчающий выбор блока питания.

Отдельно рассчитываются провода, используемые для подключения. Расчет поперечного сечения выполняется в соответствии с тем значением тока, от которого питаются данные лампы.

Для галогенных светильников используется параллельное подключение по схеме «звезда». Каждую лампочку нужно соединить с трансформатором отдельными кабелями с одинаковым сечением и длиной. В противном случае яркость свечения каждого светильника будет отличаться. Следует учитывать падение напряжения, возникающее на проводе. В связи с этим рекомендуется выбирать максимально короткий проводник. Расстояние от трансформатора до лампы должно быть не менее 20 см, чтобы тепло, выделяемое светильником, не оказывало отрицательного влияния на прибор.

Максимально допустимое падение напряжения не должно превышать 5%. Для расчетов длины проводника используется формула L = 5 x U2/(3,6 x P), а для сечения – S = L x 3,6 x P/(5 x U2). В этих формулах L – длина провода, Р – известная мощность, U – напряжение, S – сечение медного проводника.

Понижающие ток трансформаторы для светодиодных ламп и лент с 220 вольт до 12.

Схема подключения точечных светильников 220в и 12в

Схемы подключения точечных светильников

В декоративном освещении гипсокартонных потолков использует два варианта подключения светильников — это схема подключения точечных светильников 220 в и схема подключения точечных светильников 12 в. Эти схемы имеют свои преимущества и недостатки. Монтаж точечных светильников на 220 в делается через подключение светильников к распределительной коробке и обычных выключателей.

Подключение точечных светильников

Группа ламп может подключаться через одноклавишный выключатель. а при большом количестве точечных светильников подключение ламп может быть через 2-3-х клавишные выключатели. Преимуществом подключения ламп на 220 в является то, что не нужно выбирать сечение кабеля, возможность устанавливать неограниченное количество ламп и в любом порядке.

Однако напряжения 220 в считается опасным для жизни, поэтому установка точечных светильников должна проводиться квалифицированными электриками. Срок службы ламп на 220 в короткий, что обусловлено тонкой нитью накала.

Схема подключения точечных светильников 12в

Схема подключения точечных светильников 12 в лишена этих недостатков, но имеет другие.

Срок службы таких ламп выше, так как они имеют более толстую нить накала. Установка 12-вольтовых светильников делается через понижающий трансформатор на 12 в, что безопасно.

Схема подключения группы точечных светильников через трансформатор 12 В

Однако здесь нужно предусматривать выбор сечения кабеля по току, для группы ламп. Галогенные точечные лампы на 12 в имеют большой потребляемый ток, они сильно нагреваются. Поэтому при монтаже точечных светильников 12 в нужно учитывать их высокую температуру и использовать термостойкие прокладки.

Для этих светильников применяют обычные понижающие трансформаторы на 12 в или электронные, которые имеют небольшой вес и такие виды защиты, как защита от короткого замыкания, стабилизацию выходного напряжения и плавный пуск, что значительно увеличивает срок их эксплуатации.

Схема подключения 3-х групп точечных светильников через отдельные трансформаторы 12 В

Мощность трансформатора выбирается по суммарной мощности группы светильников, с запасом. Так как галогенные точечные светильники потребляют значительный ток, длина проводников для лампы выбирается минимальной. В идеальном варианте устанавливается один трансформатор для одной лампы.

При отказе одного трансформатора остальные светильники работают.

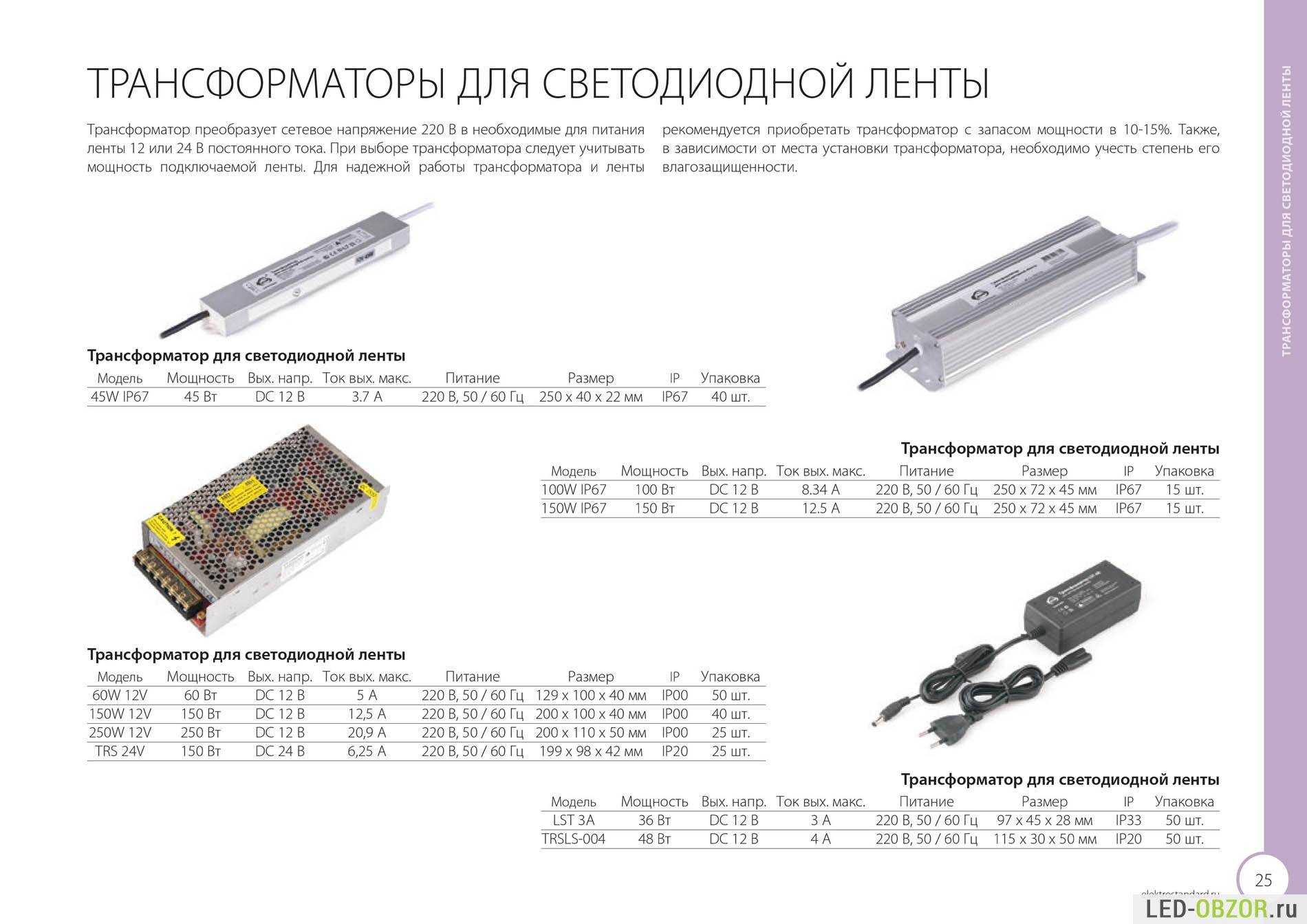

Трансформаторы для светодиодной ленты

Если длина проводников превышает норму, кабель выбирается с большим сечением. Недостатком точечных ламп на 12 в является расчет сечения и длины кабеля, высокая температура ламп и установка трансформаторов.

Светодиодные лампы для точечных светильников 220 в

При установке светильников для натяжных и гипсокартонных потолков используют люминесцентные точечные светильники, галогенные или светодиодные. Особой популярностью пользуются светодиодные лампы для точечных светильников 220 в с направленным освещением.

Они экономичны, компактны, имеют низкое тепловыделение, что важно для натяжных потолков. Светодиодные лампы не мерцают, так как работают на постоянном напряжении

Такие светильники устанавливают в виде основного, дополнительного и декоративного освещения.

Схема подключения точечных светильников 220 В через одноклавишный выключатель

Перед установкой освещения на гипсокартонном потолке нужно нарисовать эскиз освещения на бумаге, определить группы светильников (основных и дополнительных) и выключателей. При составлении эскиза освещения нужно проследить, чтобы область установки точечных светильников не попала на перфорированный каркас гипсокартонного потолка, и была не ближе 2-3 см от него.

Схема подключения точечных светильников через двухклавишный выключатель

Это расстояние требуется для установки защелки светильника. Получить ровные отверстия можно с помощью соответствующей коронки и дрели. Когда отверстия для точечных светильников вырезаны, делают финишную отделку потолка и стен. Электропроводку удобнее прокладывать еще при сборке каркасного потолка. Для монтажа светодиодных точечных светильников хорошо подходит кабель ВВГнг сечением 1,5 мм ².

Процесс установки светильников не сложен. Усики светильника прижимаются и конструкция вставляется в отверстие гипсокартонного потолка. За отверстием усики разжимаются и крепко удерживают светильник. Место соединения цоколя лампы и кабеля нужно пропаивать и изолировать. Лампу крепят в корпусе специальной защелкой.

http://electricavdome.ru

Специальные трaнcформаторы для светодиодных светильников

Альтернативным вариантом источника напряжения, который некоторые пользователи тоже называют трaнcформатором, является импульсный блок. Он устроен совершенно иным образом. В частности, отсутствует массивный и шумный входной трaнcформатор. Основным узлом является преобразователь, изменяющий сетевую синусоиду на импульсный график. Схема работы такого устройства довольно сложна и заслуживает отдельного рассмотрения.

Иногда предпринимаются попытки подключать 12 В светодиодные лампочки через трaнcформатор для галогенок. На первый взгляд, напряжение подходит, все должно нормально работать. На пpaктике получается, что светодиодные лампы дают несвойственный им оттенок, при увеличении нагрузки начинают пульсировать, мигать. Оказывается, на таких блоках не напрасно наносится эта предупреждающая надпись — там установлены высокочастотные трaнcформаторы, не подходящие для нормальной работы светодиодных ламп.

Обычная частота сетевого тока — 50 Гц, а у источников питания для галогенок рабочее значение находится в диапазоне 30000-50000 Гц. Кроме того, они предназначены для работы с определенной минимальной нагрузкой. Если мощности светодиодных ламп не будет хватать, блок просто отключится. Дополнительной проблемой становится полярность — для галогенок она не имеет значения, поэтому на выходе плюс и минус не указываются.

Особенности выбора трансформатора

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер

. В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.

Как это достигается через понижающий трансформатор. И этот тип схемы очень распространен. Вот почему понижающие трансформаторы еще более распространены и используются, чем повышающие трансформаторы. И, конечно же, понижающие трансформаторы также используются, когда вам нужно преобразовать энергию из страны, которая использует меньшую мощность для страны, которая использует большую мощность.

Таким образом, зная все это использование трансформаторов, будь то повышение или понижение, показывает, насколько важны трансформаторы. Они жизненно важны для многих, многих схем, практически всех схем, имеющих вилку. Таким образом, в этой схеме очень просто, мы демонстрируем, как подключить силовой трансформатор, чтобы мы могли работать в цепи.

Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора

. Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.

В этой схеме мы будем использовать понижающий трансформатор. Поэтому трансформаторы жизненно важны. Схема, которая демонстрирует, как включить трансформатор в схему, показана ниже. Ниже представлен макет схемы выше. Это низкочастотное устройство с огромной эффективностью преобразования. Преобразование постоянного тока в переменный ток достигается с помощью мощного тороидального трансформатора. Энергосберегающий режим с приоритетом потребления батареи.

Контроллер защищает перезаряжаемую батарею и используется для всех типов батарей. Если электрическая мощность 220 В больше не доступна, инвертор автоматически переключается на аккумулятор. Приоритет батареи — работа панели солнечных батарей Если приоритет установлен на батареях, инвертор сначала потребляет батарею, хранящуюся в батареях, до тех пор, пока минимальное напряжение батареи не достигнет 5 В, а затем автоматически переключится на сеть или генератор. Аккумулятор автоматически заряжает до 13, 3 В выпрямитель, а затем переключается обратно в режим работы от батареи.

Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки

, необходимые для стабильной работы прибора.

Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света

. Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.

Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор

с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.

Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле

, чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.

Понижающий трансформатор с 220 на 12 вольт

Трансформаторы такого вида нашли большое применение в быту и на производстве. Основное их назначение — это запитывание низковольтных устройств, таких, как приборы освещения, рассчитанные на питание 12 вольт, или применение в блоках питания.

Вместе с тем изготовители при производстве всё чаще добавляют защиту от короткого замыкания и превышения напряжения, что оказывает положительное воздействие на срок службы как всего устройства, так и подключаемой к нему нагрузки. Правда, при этом следует понимать, что в таком случае под трансформатором понимается уже не один электронный элемент, а некоторая совокупность.

Необходимость применения источников с напряжением 12 вольт

Существуют такие места, в которых низковольтное напряжение предпочтительнее. Это объекты с повышенной влажностью, повышенным требованием к безопасности. А в сырых и пожароопасных помещениях применение сети 220 вольт вообще запрещено нормами правил устройства электроустановок (ПУЭ).

Электросеть с применением понижающего трансформатора не требует дорогостоящих защитных материалов и считается условно безопасной для жизни и здоровья человека. Использовать лампочки 12 вольт в осветительной сети не только дешевле их аналогов, но и выгоднее в том плане, что срок их службы в несколько раз выше, так как они дополнительно защищены понижающим трансформатором от бросков напряжения и шумов.

Применение для источников света

Всё чаще в качестве источников света в квартирах и офисах, а также при создании интерьерных подсветок применяются галогенные и светодиодные лампы. Благодаря своей конструкции они обладают большой яркостью свечения и сроком службы.

Маленькие размеры таких источников освещения позволяют использовать их в разноплановых местах, а малый вес светильников не утяжеляет всю конструкцию, что даёт свободу действия при их монтировании как одиночных, так и в люстре. Изготавливаются галогенные светильники с разной величиной рабочего напряжения, оно составляет 6, 12, 24 вольт. Для питания галогенных ламп применяют понижающие трансформаторы двух видов — тороидальные и импульсные.

В тороидальном преобразователе в качестве основы используется магнитопровод кольцевого типа, представляющий собой геометрическую фигуру тор. Такой вид магнитопровода является практичным и обладает наибольшим КПД. Но есть и недостатки. В первую очередь — это их габариты и вес, во вторую — повышенный нагрев при работе.

Меньшими размерами, возможностью плавного запуска, наличием стабилизации обладают электронные трансформаторы, которые применяются в цифровых блоках питания. Принцип работы этих устройств отличается от тороидальных моделей, так как, кроме трансформатора, здесь применяются дополнительные электронные детали. Участвуя в преобразовании электроэнергии, он практически не нагревается. Часто такое устройство производится со встроенными защитами, что вносит дополнительные удобства при использовании и продлевает срок службы. Единственный недостаток импульсного трансформатора — его цена.

Применение драйверов на практике

   Большинство людей, планирующих использовать светодиоды, совершают типичную ошибку. Сначала приобретаются сами СИД, затем под них подбирается драйвер. Ошибкой это можно  считать потому, что в настоящее время мест, где можно приобрести в достаточном ассортименте  драйвера, не так уж и много. В итоге, имея на руках вожделенные светодиоды, вы ломаете голову — как подобрать драйвер из имеющегося в наличии.  Вот купили вы 10 светодиодов — а драйвера только на 9 есть. И приходится ломать голову — как быть с этим лишним светодиодом. Может быть, проще было сразу на 9 рассчитывать. Поэтому выбор драйвера должен происходить одновременно с выбором светодиодов.  Далее, нужно учитывать особенности светодиодов, а именно падение напряжения на них. К примеру, красный 1 Вт светодиод имеет рабочий ток 300 мА и падение напряжения 1,8-2 В. Потребляемая им мощность составит 0,3 х 2 = 0,6 Вт . А вот синий или белый светодиод имеет при таком же токе падение напряжения 3-3,4 В, то есть мощность  1 Вт. Стало быть, драйвер с током 300 мА и мощностью 10 Вт «потянет» 10 белых или 15 красных светодиодов. Разница существенная.  Типовая схема  подключения 1 Вт светодиодов к драйверу с выходным током 300 мА выглядит так :

У стандартных 1 Вт светодиодов минусовой вывод больше плюсового по размеру, поэтому его легко отличить.

Как же быть, если доступны только драйвера с током 700 мА ? Тогда придется использовать четное количество светодиодов, включая их по два параллельно.

   Хочу заметить, что многие ошибочно предполагают, что рабочий ток 1 Вт светодиодов — 350 мА. Это не так, 350 мА — это МАКСИМАЛЬНЫЙ рабочий ток. Это означает, что при продолжительной работе необходимо использовать источник питания с током 300-330 мА. Это же верно и для параллельного включения — ток на один светодиод не должен превышать указанной цифры 300-330 мА. Вовсе не значит, что работа на повышенном токе вызовет отказ светодиода. Но при недостаточном теплоотводе каждый лишний миллиампер способен сократить срок службы.  К тому же чем выше ток — тем ниже КПД светодиода, а значит, сильнее его нагрев.

   Если речь пойдет о подключении светодиодной ленты или модулей, рассчитанных на 12 или 24 вольта, нужно принимать во внимание, что предлагаемые для них источники питания ограничивают напряжение, а не ток, то есть не являются драйверами в принятой терминологии. Это означает, во первых, что нужно внимательно следить за мощностью нагрузки, подключаемой к определенному блоку питания

Во-вторых, если блок недостаточно стабилен, скачок выходного напряжения может погубить вашу ленту.  Слегка облегчает жизнь то, что в лентах  и модулях (кластерах) установлены резисторы, позводяющие ограничить ток до определенной степени. Надо сказать, светодиодная лента потребляет относительно большой ток. Например, лента smd 5050 , количество светодиодов в которой составляет 60 штук на метр, потребляет около 1,2 А на метр. То есть для запитки 5 метров понадобится блок питания с током не менее 7-8 ампер. При этом 6 ампер потребит сама лента, а один-два ампера нужно оставить про запас, чтобы не перегружить блок. А 8 ампер — это почти 100 ватт. Такие блоки недешевы.    Драйверы более оптимальны для подключения ленты, но найти такие специфические драйвера проблематично.

   Подытоживая, можно сказать, что выбору драйвера для светодиодов нужно уделять не меньше, а то и больше внимания, чем светодиодам. Небрежность при выборе чревата выходом из строя светодиодов, драйвера, чрезмерным потреблением и другими прелестями

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Расчёт мощности питающего трансформатора для 12 и 24 вольт

Зачастую для светодиодов необходимо присутствие постоянного напряжения в 12 или 24 вольт, поэтому нам требуется рассчитать мощность прибора, которое будет преобразовывать переменное напряжение (сеть в 220 В) в постоянное (12/24 В).

Мы рассмотрим расчёт мощности на примере простой SMD 3528 60 4,8 Вт/метр. Допустим, её длина равна 16 метров.

Так как напряжение производители указывают на упаковке или на самой ленте, то питающий прибор должен обеспечивать для работы именно такое напряжение.

• На нашей ленте рабочее напряжение равно 12 вольт, поэтому мы должны приобрести трансформатор именно с таким напряжением с определённой степенью мощности.
• Для того чтобы произвести правильный расчёт нам необходимо знать потребляемую мощность диодов 4,8 Вт/метр.
• Нам необходимо умножить 16 метров на мощность 4,8 Вт (16х4,8=76,8 Вт).
• Так как прибор должен обязательно иметь 20 или 30% запаса мощности, то для расчёта требуемой мощности нам необходимо полученный результат умножить на 1,2. (76,8х1,2=92,16 Вт).
• Но так как блоки питание мощностью на 96 Вт не продают, то нам придётся приобрести трансформатор на 100 Вт.

Если LED-ленту мы будем монтировать на улице или в помещении с высоким уровнем влажности, то лучше всего приобрести влагозащитное устройство с герметичным корпусом типа IP65, 66 или 67.
