Как выбрать диаметр подрозетника

Какие сложности могут возникнуть при монтаже

Как можно было заметить, сама технология установки групп розеток предельно проста. Однако на практике при монтаже подобных элементов у мастеров обычно, к сожалению, возникают определенные сложности.

Расстояние между двумя подрозетниками в группе обычно равно всего 71 мм. Это, конечно же, не слишком много. Однако жесткости блокам близкое расположение элементов все же практически не придает. Группы, собранные из корпусов, обычно гнутся в разные стороны.

Из-за этого при монтаже в гнезда с раствором подрозетники начинают смещаться по отношению друг к другу. К тому же их бывает очень сложно установить на одном уровне с плоскостью стены. Чтобы группа розеток в последующем выглядела аккуратно и привлекательно, при монтаже опытные электрики советуют новичкам пользоваться специальным шаблоном. Изготовить такое приспособление своими руками можно буквально за несколько минут.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Известные производители

Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

• Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
• Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.

Legrand

Hegel

Высота розеток на кухне и в ванной

Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:

1. Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
2. Зона 1 позволяет размещать водонагреватели.
3. Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.

Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.

По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:

• розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
• относительно газа и плиты нужно соблюдать промежуток в 50 см.

Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:

1. Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
2. Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
3. Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.

Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор, — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Что это такое?

Коронки для сверления – это насадки на сверло в виде цилиндра. С одной стороны, эти сверла имеют устройства для закрепления в перфораторе или дрели. С другой – зубья, поверх которых часто наносят напыление различного состава. Такие фрезы применяют для резки керамической, керамогранитной, кафельной или мозаичной плитки.

Осуществление резки коронкой по плитке возможно только вместе со специальной дрелью или особым перфоратором. Первая должна обладать опцией небольших оборотов, а второй – функцией выключения «ударного механизма». Благодаря этому, сверление отверстий, например, под выключатель или розетку будет проходить проще и эффективнее. Кстати, самыми востребованными диаметрами коронок считаются 40, 68, 100 и 110 мм. Этого достаточно для проведения всех работ в санузле.

Материалы

Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.

Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.

Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.

Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

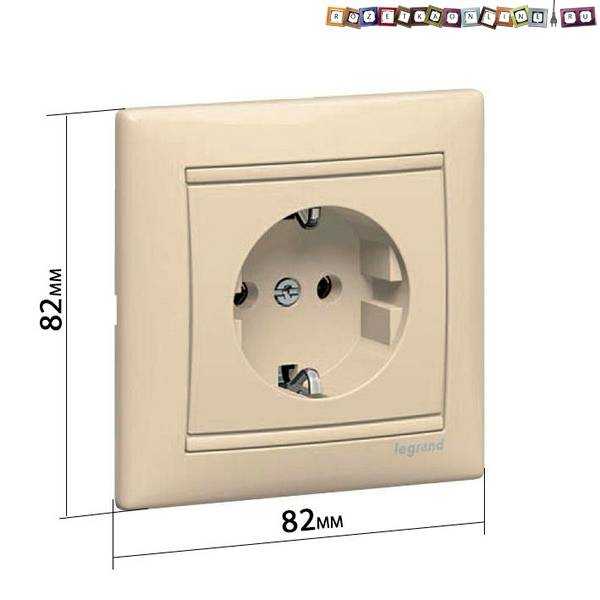

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке — высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться.

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Меняем старые на новые?

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

• Малый диаметр контактных отверстий — всего 4 мм.
• Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Кто поддерживает горение а кто нет?

Все «подопытные» произведены в России или в Украине. А как известно пластик у нас может быть самый разный, и результат непредсказуемый. Я сымитирую нагрев проводки и возгорание.

Для этого достаточно сначала их слегка разогреть и посмотреть, как они себя будут вести под нагревом. А потом подвергнуть их открытому огню. Равномерно прогрев их горелкой буквально 20 секунд, пластик всех корпусов начал плавиться. А еще через 20 секунд легко загорелся.

Горят абсолютно всё. И горят и распространяют огонь прекрасно. Никакие они не самозатухающие. И даже Schneider и Legrand горит. Есть у вас проводка начнет греться, разогреет пластик до возгорания, они прекрасно будут его поддерживать…

Единственное что положительно влияет на время выгорания, так это толщина пластиковой стенки. Те что подороже и потолще – воспламеняются позже остальных и горят дольше. А то что не распространяет горение – не правда. Удивили меня наши производители. Всё горит почти одинаково. Нет никакой разницы.

Остается надеяться что у Вас качественная автоматика, которая сработает раньше, чем прогреется подрозетник до воспламенения. Тут конечно лучше взять толстостенные модели.

С чего начинается электрофурнитура в доме

Консультант крупного магазина электротоваров «Аксиом Плюс» Сергей отмечает, что обычно клиенты начинают выбор с внешних характеристик, визуализируя, какие подойдут к интерьеру. Ощутимое влияние на выбор оказывает бюджет — от него зависит бренд, серия, материал рамок (пластик самый доступный и популярный; стекло, металл, дерево эксклюзивней и дороже).

Это логично, потому что предполагает конечный результат как базу, однако до красоты еще нужно дойти. Начинать придется с основы, а декоративные аспекты приложатся.

Важно: не забудьте заранее спланировать не только расположение классических розеток, но и мультимедийных, интернет, ТВ, а также для терморегулятора. Тогда в конечном счете Вы получите цельную картину, идеальную визуально и функционально

Распланировали, посчитали? Теперь давайте выбирать

Распланировали, посчитали? Теперь давайте выбирать.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель

Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

• Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
• Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
• Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
• Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
• Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
• Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

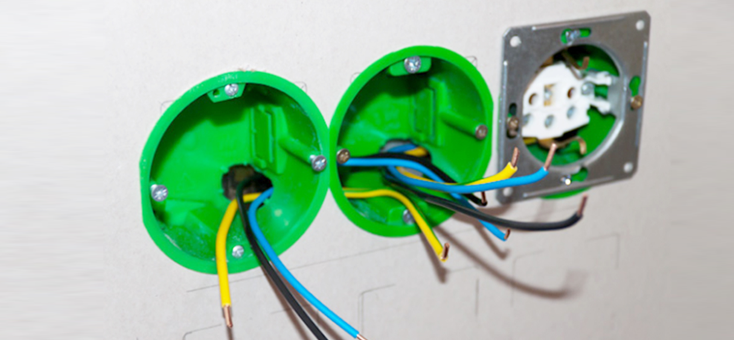

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким

Особо осторожно следует вести себя со старыми проводами, которым более 20 лет

Размеры подрозетников и коронок

В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

• Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
• В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.

Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Сами сверлите отверстия для подрозетников?

Нанимаю специалиста
6.11%

Сам
89.57%

Зависит от объема работ
4.33%

Проголосовало: 393

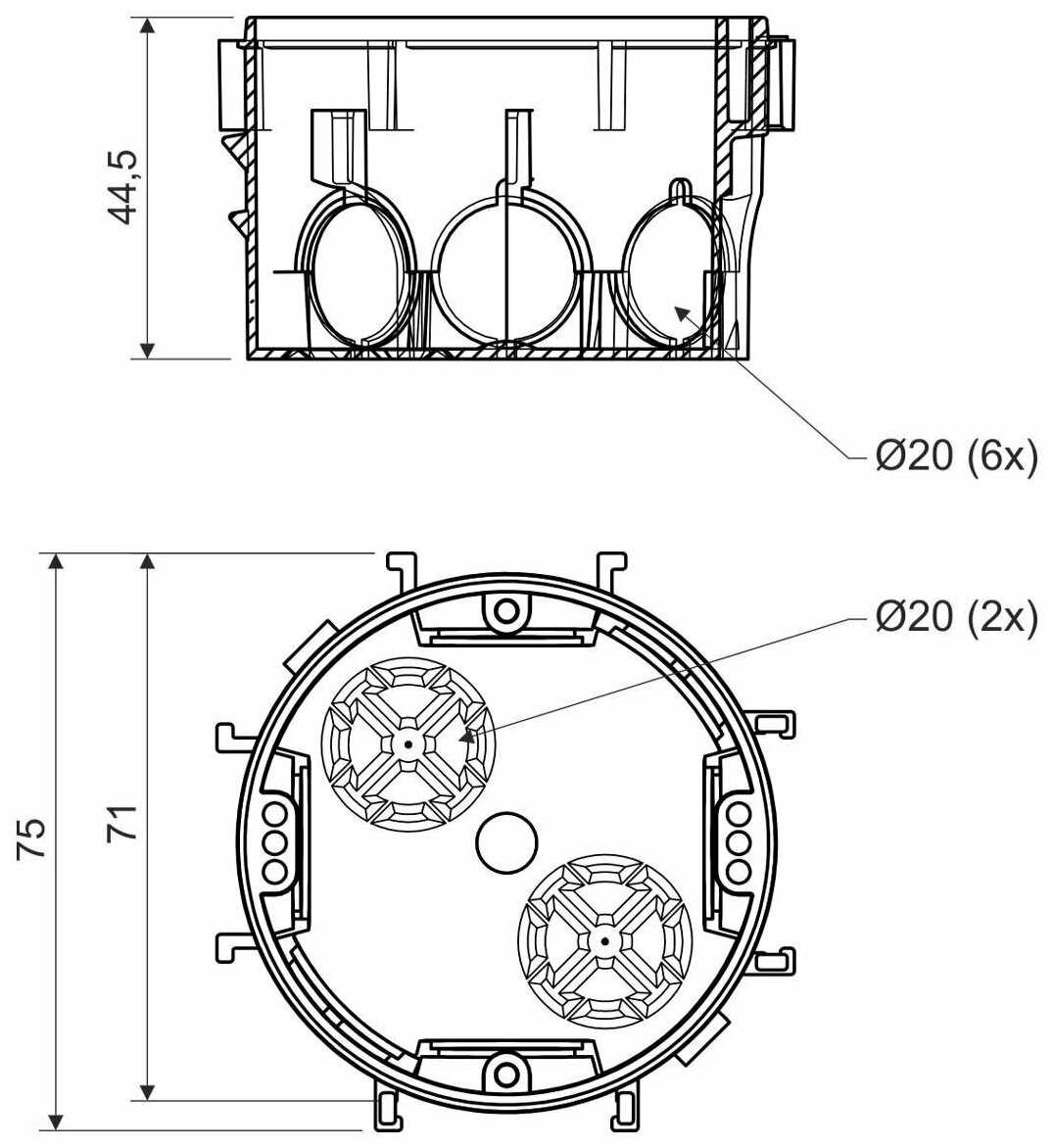

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

• Установочные коробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
• Распаечные, распределительные корпуса имеют размеры от 60 до 100 мм.

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

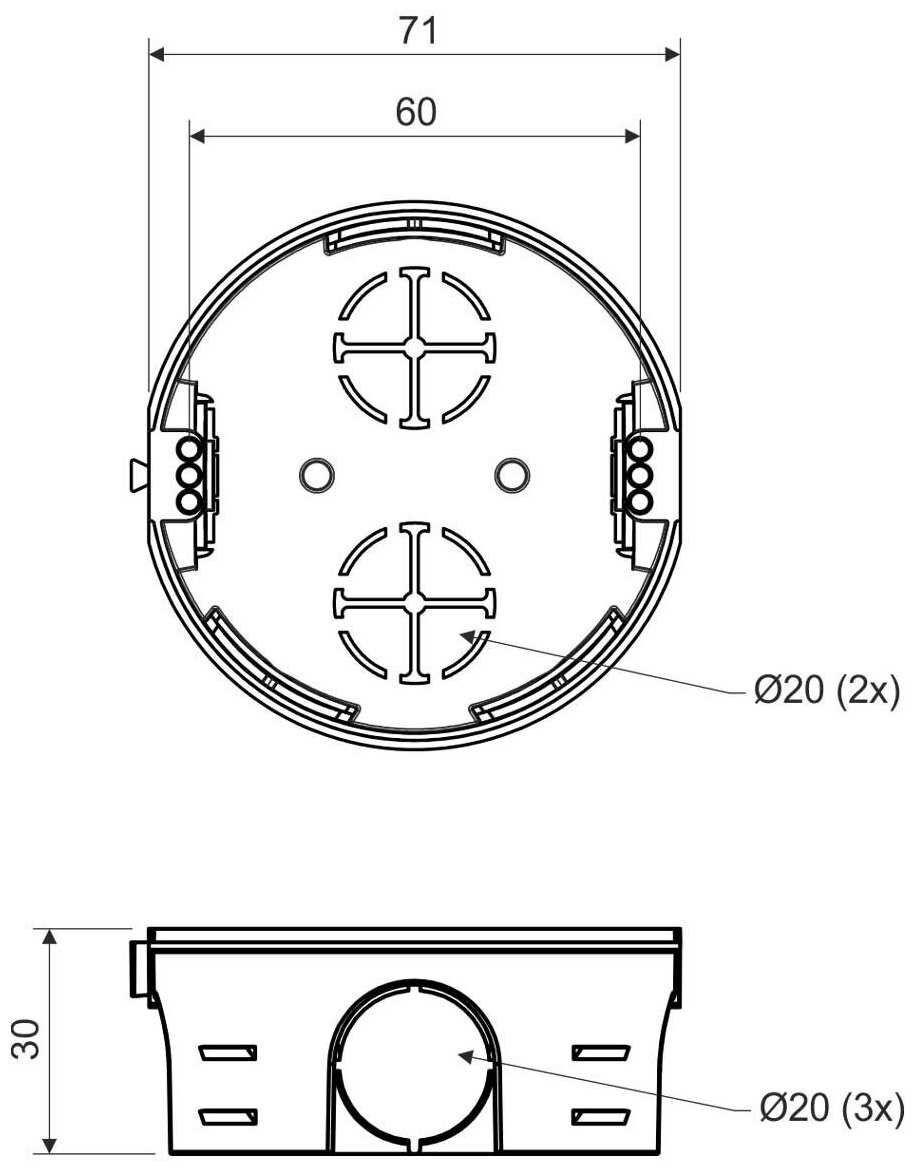

Глубина

Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

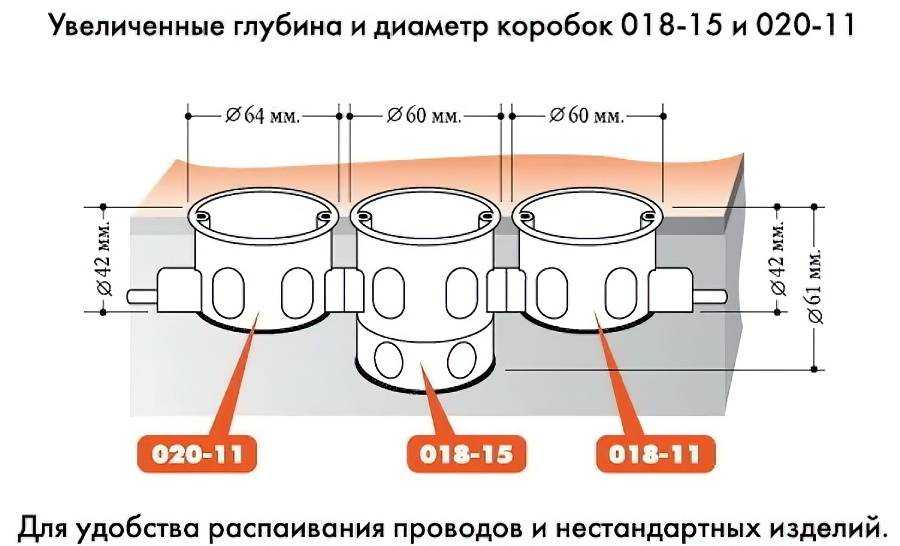

Иногда встречаются варианты, когда требуется большая глубина:

• используют дополнительный корпус без дна;
• вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
• в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
• сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
• его также фиксируют к стенкам отверстия, сбоку заводят провода.

Межосевое расстояние и другие параметры

При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

• межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
• при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
• расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
• розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Особенности монтажа в стену с керамической плиткой

Подготовка отверстия под розетку Если установка производится на стену с дальнейшей облицовкой кафельной плиткой, требуется:

• сделать разметку заранее;
• просверлить отверстия с запасом около 7 мм, чтобы деталь немного выступала над поверхностью;
• поставить «стаканчики» по уровню стены на клей слоем 2-3 мм и прикрутить розетки шурупами.

Специалисты отмечают, что на плитке подрозетники лучше монтировать без привязки к раскладке покрытия. Монтажный короб можно расположить по центру кафеля, на стыке рядов по горизонтали или вертикали, на стыке 4-х элементов.

Если необходимо поменять подрозетник, а плитка уже есть, проделывают следующее:

• аккуратно вырезать отверстие на стене;
• проделать отверстия коронкой;
• наклеить кусочки плитки;
• поставить «подстаканник».

Самый простой вариант – менять элементы или ставить новые на этапе отделки.
