Водяной теплый пол: заполнение, проверка-опрессовка, пуск и слив

Чем производят заливку

После того как произведена укладка труб, приходит время сделать стяжку. Каким же раствором следует заливать теплый пол?

Здесь есть два возможных варианта:

Состав на основании цемента (бетонная стяжка)
Специализированные сухие смеси (полусухая стяжка)

Каждый из этих способов имеет как свои преимущества, так и недостатки. Поэтому, прежде чем сделать окончательный выбор, чем лучше залить водяной теплый пол, следует ознакомиться с особенностями обоих видов стяжек.

Бетон — наиболее популярный и широко используемый вид стяжки. Но следует иметь в виду, что обычный бетон в этом случае не подходит. Для этого лучше всего использовать раствор с маркой цемента не ниже М-300 и фракцией около 3-5 мм. Специалисты рекомендуют использовать отсев, так как у него сцепление намного лучше, чем у песка.

Чтобы стяжка водяного теплого пола в последствии не крошилась, следует добавлять в раствор пластификатор, и планировать его расход в пределах 0.6 – 1л/м2.

Это позволит значительно уменьшить толщину стяжки, вплоть до 30 мм, в то время как без него слой бетона обычно делается мощностью около 50 мм.

Есть еще один момент, который следует учитывать. Если планируется делать тонкую стяжку в помещении площадью больше 40 м2 и со сложной формой, то дополнительную армирующую сетку лучше заменить фиброй. Так как она не только отлично перемешивается, но и распределяется равномерно.

Ну и, конечно, необходимо внимательно следить за тем, чтобы стяжка под водяной теплый пол осуществлялась с соблюдением всех правил. Во-первых, перед заливкой нужно определить места, где будут размещаться деформационные швы. Они нужны для компенсации температурного расширения бетона.

Подготовка и заливка черновой стяжки

При капитальном ремонте частного дома, первым делом рекомендуется поштукатурить стены, а только потом заливать черновую стяжку. Почему? Все дело в том, что после штукатурки на полу будет налипший раствор, камушки, бугорки и прочее. Все это придется счищать самостоятельно. Во избежание этого, первым делом штукатурьте стены, а только потом заливайте черновую стяжку. Также нелишним будет сразу установить окна, провести электропроводку, канализацию, водопровод и другие подобные коммуникации.

В любом случае по итогам изготовления черновой стяжки, поверхность пола должна быть чистой. Углы между стеной и полом должны иметь 90°. В противном случае утеплитель и демпферная лента не будет прилегать плотно.

Также рекомендуется один раз прошпаклевать стены после/до заливки черновой стяжки. Зачем? Демпферная лента, которая будет клеиться к стене по всему периметру, оснащена специальной клеящейся стороной. Соответственно держаться она будет намного лучше на шпаклевке, чем на штукатурке.

Итак, когда черновая стяжка залита и полностью высохла важно очистить ее от мусора. Для этого полы начисто заметаются

Далее, укладывается слой утеплителя, отражающая пленка, клеится демпферная лента по периметру помещения и укладываются трубы, которые можно уложить на металлическую сетку.

Что такое стяжка

По сути, это слой бетона, которым заливают основу для выравнивания или маскировки каких-либо элементов. Чаще всего стяжка выступает черновым покрытием, на которое впоследствии наносят финишные отделочные материалы: плитку, ламинат, паркет и так далее. Обычно пирог с системой «теплый пол» выглядит следующим образом:

гидроизоляция;
утепление;
армирующая сетка;
контуры отопительной системы;
бетон.

В зависимости от изначальной конструкции основы очередность компонентов пирога может меняться. Например, бетонный слой наносят для выравнивания прямо на черновое покрытие, проводится гидроизоляция и утепление, после чего снова заливается бетон. На него монтируют контуры отопления и скрывают их еще одним слоем.

Теплоизоляция не является обязательным атрибутом пирога теплого пола, но без нее энергопотери увеличатся на треть

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
Очистку поверхности чернового пола от мусора и пыли;
Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
Укладку матов вплотную к стенам;
Фиксацию плит клеем;
Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

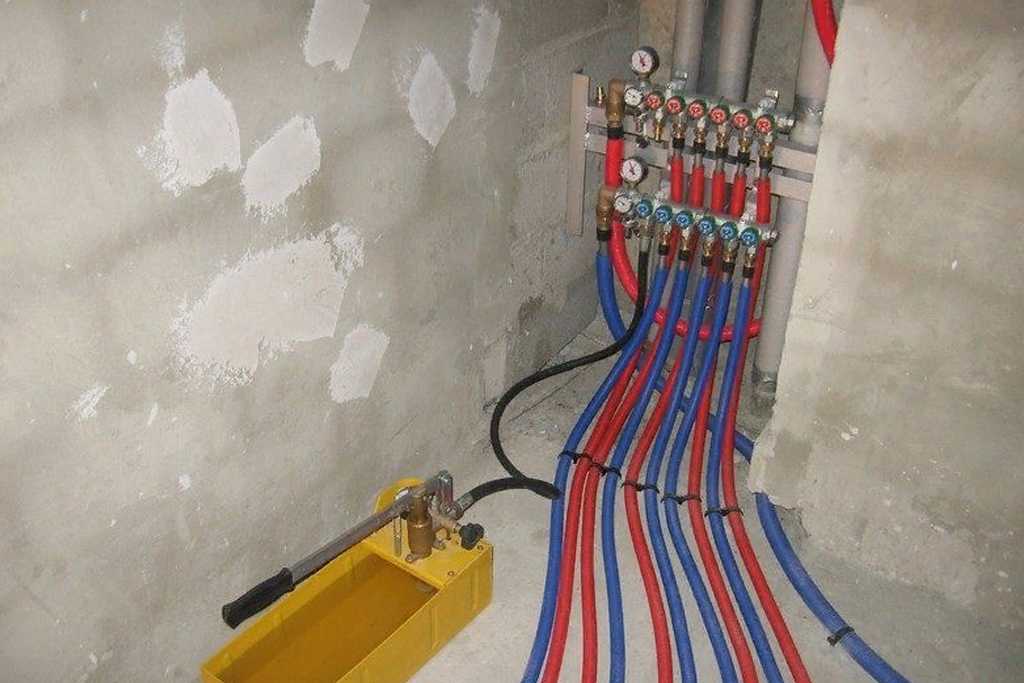

Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Пропорции цемента и песка

В зависимости от того, какой вариант стяжки выбирается, определяется и состав смеси для ее изготовления. Пропорции двух основных компонентов подбираются в зависимости от того, какой марки будет использоваться цемент и какого качества песок. Для обустройства стяжки в квартире достаточно использовать цемент М200. Готовое основание будет способно выдерживать значительную нагрузку – около 200 кг/см³. Можно взять 1 часть цемента марки М500 и смешать ее с 3 частями песка. А воды понадобится столько, сколько ее необходимо для достижения раствором требуемой консистенции. Это примерно 1 л на 1 кг цемента.

Раствор для стяжки

Очень важно выбрать правильный песок для создания раствора. Он не должен содержать (или по минимуму содержать) различные включения – ил, глину и т

д. Эти компоненты негативно сказываются на прочностных характеристиках готовой стяжки. Лучше всего использовать речной песок промытый. Также подойдет и карьерный песок, но он качеством несколько хуже речного из-за угловатой формы песчинок.

Таблица. Составы смесей согласно ГОСТ при использовании цемента М400, масс. ч.

Марка раствора	Цемент	Вода	Песок
150	1	0,55	3
200	1	0,48	2,8
300	1	0,4	2,4

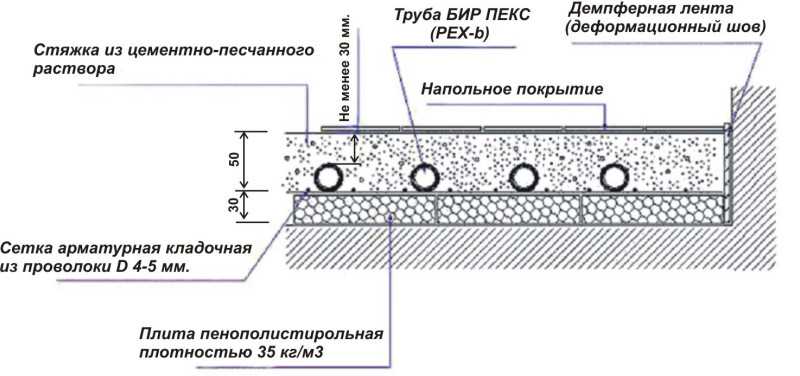

Последовательности укладки слоев

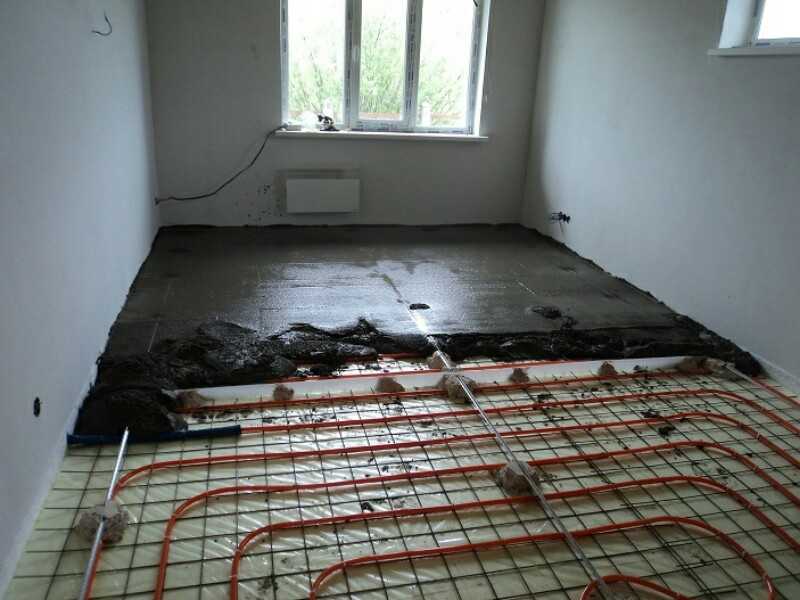

Подготовка и заливка чистовой стяжки

В процессе заливки чистовой стяжки важно позаботиться о безопасности уложенных труб. Вам необходимо будет передвигаться по полу, возить или носить раствор, поэтому нелишним будет выложить доски, щиты и тому подобное

Очень важно надежно закрепить трубы. Для этого лучше использовать специальные крепежные элементы

Их вид будет зависеть от конструкции отопительного пирога. Если в основании труб лежит мак-сетка, то можно воспользоваться гибкими зажимами. В противном случае при заливке стяжки трубу могут всплывать, что не очень хорошо. Трубы должны прочно и надежно крепиться к полу. С другой стороны, нельзя слишком их зажимать, так как при нагревании они расширяются.

Растворы для тёплого пола

Пример укладки стяжки на электрический теплый пол Дать однозначный ответ на вопрос, какая смесь для заливки тёплого водяного и электрического пола лучше, невозможно. Состав должен подбираться в зависимости от возможностей несущего основания. Например, бетонное основание может выдерживать нагрузку в 230-250 кг на каждый квадратный метр поверхности. Железобетонная плита перекрытия выдерживает от 800 до 1300 кг. В среднем стяжка стандартной высоты давит на основание весом 150-180 кг/м².

При заливке стяжки своими руками вы можете использовать один из следующих составов:

цементно-песчаный состав (он может быть собственного приготовления или в виде готовой сухой смеси, в которую нужно только добавить воды в нужной пропорции);
работы по заливке можно выполнять бетонной смесью;
также для тёплых полов подходит полусухой состав.

Стяжка для тёплого пола из цементно-песчаного раствора делается так:

Для выравнивающего слоя лучше взять цемент не ниже 400 марки. В этом случае пропорция цемента и песка составляет 1:3. Очищенный песок должен быть мелкой фракции. Для дополнительного армирования понадобится фибра, а для защиты слоя от температурных воздействий используются пластификаторы.
Сначала смешиваются сухие компоненты смеси на протяжении 5 минут.
Отдельно пластификатор перемешивается с водой. Пропорция воды составляет ½ от общего требуемого объёма. На мешок цемента это составляет приблизительно 5,6 л. Пластификатора понадобится около 200 гр.
Затем сухие компоненты добавляются в воду (см. видео).

Технология приготовления бетонного раствора: бетонная смесь готовится из цемента марки 400, песка мелкой фракции и щебня с размером элемента не более 5 мм. Пропорция состава следующая: на одну часть цемента понадобится 1,9 частей песка и 3,7 частей щебня. В результате вы должны получить тяжёлый бетон марки М300.

Видео инструкция по выполнению тёплого пола с цементной стяжкой:

Укладка теплых полов под плитку на кухне

Материалы для теплого водяного пола

Мокрый способ заливки

Для того чтобы сформировать основу для укладки магистрали, необходимо выровнять поверхность. Чаще всего используют мокрую бетонную стяжку. Она обладает высокой прочностью, устойчивостью к влаге, к перепадам температур.

Для улучшения характеристик бетона заливку рекомендуют выполнять на армированную сетку. Чтобы приготовить раствор используют следующие ингредиенты:

1ч – цемент М500 для чернового основания; М300 для чистовой поверхности;
6 ч – песка для заливки стяжки тёплого пола; чтобы сформировать покрытие для нагревательных элементов вместо песка используют отсев или мелкий гравий;
вода – 0,7 ч.

Чистовая стяжка должна хорошо проводить тепло. Она является дополнительным элементом обогрева. В бетон добавляют пластификаторы или фиброволокно; оно может изготавливаться из полипропилена, древесины, металла.

Добавки вводят по норме, которая указана в инструкции на упаковке изделия. В среднем на 1 л жидкого средства приходится на приготовления 1 м3 бетона.

Поверхность, выполненная из бетонного раствора, отличается стойкостью к высоким нагрузкам, долговечностью. Наряду с многочисленными преимуществами стяжка, залитая мокрым способом, высыхает 28 дней, набирает твёрдость 48 ч. Необходимо выждать долгое время, чтобы начать облицовочные работы.

Тем не менее, заливка тёплого пола с помощью мокрой методики используется чаще всего. Как выполнить черновое бетонное покрытие?

Основание очищают от мусора, выравнивают с помощью песка и керамзита.
На поверхность укладывают гидроизоляцию на основе битума.
Пол утепляют минеральной ватой толщиной 10 см.
Закрывают изоляцию полиэтиленовой плёнкой или мембранной, отталкивающей влагу.
На неё укладывают армированную сетку.
Устанавливают маячки; высота 10 см.
Готовят раствор.
Необходимо быстро залить тёплый пол бетоном; раствор наносят на небольшие участки, чтобы не дать ему схватиться.
Разравнивают его правилом.
Через 48 ч маячки изымают из стяжки; закрывают отверстия пола бетоном.
Поверхность увлажняют и закрывают полиэтиленовой плёнкой. Данные мероприятия способствуют равномерному высыханию покрытия.
Через 4 недели на основание укладывают магистраль обогрева.

Чистовое покрытие для тёплого пола выполняют похожим способом, но по нижнему периметру стен устанавливают демпферную ленту. Она служит компенсатором при расширении стяжки во время нагревания. Глубина слоя будет зависеть от характеристики нагревательных элементов.

Если в качестве обогрева используют тёплый водяной пол, то толщина чистовой поверхности должна превышать диаметр трубы в 2 раза. Добавляют 30% для резерва. Заливка тёплого водяного пола составляет 5-8 см. Для кабеля и карбоновых стержней выполняется покрытие 3-5 см. Слой плиточного клея 2-4 см. Как залить напольную магистраль?

Укрепляют демпферную ленту.
Устанавливают маячки. Их готовят из бетонного раствора в виде небольших холмиков. Устанавливают их с шагов 1,8 м. Высота у всех маячков должна быть одинаковой; используют лазерный уровень.
Готовят раствор с пластификатором.
Заливку проводят небольшими участками. Выравниваю поверхность правилом.

Когда можно включать теплый пол

Используйте лишь то количество клея, которое было бы необходимо вам для крепления плитки и без нагревательного мата. Сама конструкция нагревательного мата, представляет собой греющий кабель, который с определенным шагом закреплен на армированной сетке. Сетка изготовлена таким образом, чтобы при заливке плиточным клеем, раствор свободно проникал сквозь нагревательный мат и плотно сцеплялся с черновым полом. В среднем толщина плиточного клея — 10 мм.

При использовании системы «электрический кабель в стяжку», толщина цементно-песочной стяжки должна составлять не менее 3 см. При стяжке менее данного значения, тепло, интенсивно вырабатываемое электрическим кабелем, будет негативно воздействовать на него, что существенно снизит срок службы системы.

При использовании электрического пола «кабель в стяжку» в качестве источника основного обогрева помещения, толщина стяжки должна быть 5-7 см, а мощность составлять 160-180 Вт/м².

В-третьих, система устанавливается только на чистую площадь, то есть свободную от массивной мебели, бытовой техники, сантехники и др. Теплый пол, при работе, требует равномерной тепловой отдачи. Если по каким-либо причинам тепловыделение происходит не равномерно, то кабель начинает перегреваться в стыках. Именно поэтому электрический теплый пол не укладывают единым куском в разные помещения при наличии дверей.

В-четвертых, при использовании электрического кабеля в стяжку, теплоизоляция рекомендована, при использовании сверхтонких нагревательных матов теплоизоляция не устанавливается. Использование теплоизоляционного и теплоотражающего материала совместно с системой теплого пола «греющий кабель в стяжку» позволяет сэкономить до 20% тепловых потерь. Как правило, в качестве теплоизоляции используется материал на основе вспененного полипропилена с фольгированным покрытием, полипропилен является прекрасным теплоотражателем, а фольга равномерным образом распределяет вырабатываемое кабелем тепло по стяжке, препятствуя обогреву полосами. В то же время, использование теплоизоляции совместно с системой теплого пола «нагревательный мат (термомат)» не допускается, так как при этом толщина плиточного клея не позволит получить плотное сцепление всей укладки с черновым полом. Получится так называемый неплотный «бутерброд», а не плотное сцепление, «ходячий» пол, просветы в растворе, влияют на устойчивость плитки. Плитка отвалится, а греющий кабель может быть поврежден; растянут или разорван.

В-пятых, это использование несовместимых с электрическим теплым полом покрытий. Для кабеля в стяжку подойдут: керамическая плитка, керамогранит, теплопроводный линолеум и ламинат, ковролин без жесткой основы. Укладка покрытий с плохой теплопроводностью запрещена, т.к. вырабатываемое электрическим кабелем тепло будет отражаться и перегревать систему, интенсивному тепловыделению будет некуда деться и оно станет воздействовать на сам кабель, что, опять же, приведет к существенному снижению срока службы электрического теплого пола. Аналогично действует и нагревательный мат, только совместимое покрытие для работы с ним — это керамическая плитка и керамогранит. Допускается использование других покрытий (паркет, линолеум, ламинат и пр.) для работы с матами с низкой линейной мощностью, с такими как Energy Light.

В-шестых, это корректное использование терморегулятора для теплого пола.

Не стоит превышать указанную на терморегуляторе максимальную мощность, «нагружая» его. Это приведет к существенному снижению срока службы терморегулятора. Также не стоит забывать и о пусковой мощности — при пуске система потребляет, примерно, на 20% больше чем ее номинальная мощность. Для примера: если максимальное допустимое значение терморегулятора OCD4 1999 — 3600 Вт, то максимальное значение мощности системы не должно превышать это значение, а в идеале не должно превышать значение в 2880 Вт.
Запрещено использовать теплые полы, запитывая их к электричеству напрямую, то есть совсем без терморегулятора. Электрический теплый пол нуждается в периодическом отключении, непрерывная работа приведет к тому, что кабель в скором времени перегорит.
Терморегулятор предусматривает подключение более одного комплекта теплого пола в том случае, если теплые полы используются в равных по тепловым потерям помещениях (коридор-комната, ванная-туалет, две комнаты и др.).

Разновидности стяжки

Различают несколько основных видов:

Мокрая, которая основана на использовании цементного раствора;
Полусухая;
Сухая, главное преимущество которой – простота и быстрое время выполнения.

При сухом виде все последующие работы можно начинать выполнять уже через несколько часов. В отличие от данного вида, при мокрой стяжке к дальнейшим работам можно переходить только после того, как раствор полностью высохнет, а для этого понадобится не менее четырех недель.

Ее монтаж достаточно простой. Сначала на черновой пол нужно уложить любой пароизоляционный материал, в качестве которого может служить полиэтиленовая пленка. Сверху этой пленки необходимо насыпать любой сыпучий материал, например, перлитовый или кварцевый песок, мелкозернистый шлак или прочие сухие материалы. Далее все нужно тщательно разровнять и утрамбовать на поверхности пола.

Следующим слоем укладывают один из таких материалов, как лист гипсокартона, фанеры или ДСП. Зафиксировать их положение лучше всего при помощи саморезов. Все имеющиеся швы нужно заделать шпаклевкой, а затем зашлифовать.

Затем такую поверхность необходимо оснастить битумной гидроизоляцией и дать ей время высохнуть – не менее двенадцати часов. Таким вот образом выполняется сухая стяжка, ничего сложного в этом процессе нет, вы вполне сможете все сделать самостоятельно, пользуясь данными рекомендациями.

Укладка пола с подогревом

Виды стяжки

Чаще всего используется так называемая мокрая стяжка. Она подразумевает применение цементно-песчаного раствора и последующей его просушки. Если в помещении есть проблемы с электропроводкой или возникла необходимость срочно закончить ремонт, используют сухую стяжку. Песок и цемент в этом случае просто втрамбовывают в поверхность, а уже на следующий день заклеивают кафельной плиткой. Еще существует полусухая стяжка. Это своеобразный компромисс между предыдущими двумя видами.

Мокрая и полусухая стяжки считаются наиболее эффективными при монтаже встроенной отопительной системы

Разметка основания пола

Поверхность пола перед стяжкой всегда имеет дефекты:

уклон, при этом в разных комнатах в разные стороны;
бугорки и выступы в бетоне, которые нельзя убрать и т.д.

Чтобы нивелировать эти недостатки, необходимо найти такой условный горизонт, выше которого не будет видно основания пола во всех комнатах помещения. Достигается это выведением нулевого уровня (линии горизонта), а затем, с его помощью, и линии стяжки пола. Эти линии отбиваются строительным шнуром по стенам комнат или проводятся карандашом по рейке или правилу.

Следующий этап рисования — расчет количества рядов маяков и расстояния между ними с пометкой мелом их нахождения на основании пола.

Самостоятельное приготовление

Чтобы приготовить смесь для стяжки пола полусухим методом, следует обязательно соблюсти все пропорции

Также важно следовать пошаговой инструкции приготовления как для способа вручную, так и для механизированного метода укладки

Пропорции ингредиентов

Одно из самых главных правил при работе с бетонами – соблюдение пропорций. Если воды добавить слишком много, то метод уже не будет называться «полусухим», это будет стандартная мокрая стяжка, которая может быть не актуальна в данном случае.

Если брать 10 кг цемента марки М500, то пропорции для приготовления будут следующими:

25-30 грамм полипропиленового волокна (армирующее фиброволокно);
35 кг крупнозернистого песка фракции 2,5-3 мм;
4-4,8 литра чистой холодной воды.

Пластификаторы следует добавлять по своему усмотрению – это делается в зависимости от окружающей температуры и других факторов.

Расчет пропорций также зависит от марки цемента и типа песка. Несмотря на то, что для этого метода стяжки используется чаще цемент М500 и крупнозернистый песок, стоит учитывать тип помещения и характер работ по обустройству пола.

Можно также руководствоваться общепринятым правилом: на 1 часть цемента использовать 4,5-6 частей песка.

Для понимания, можно привести пример, для 1 метра стяжки полусухим способом толщиной 5 см потребуется:

15 кг цемента;
0,065 кубов песка;
2-3 литра воды и 40 грамм фиброволокна;
пластификатор добавляется из расчета 50 мл на 1 квадрат стяжки.

Пошаговая инструкция

Чтобы раствор получился нужной консистенции, рекомендуется придерживаться пошаговой инструкции приготовления.

Вручную

Во время приготовления раствора для укладки на пол вручную, стоит соблюдать не только пропорции, но и последовательность их добавления и смешивания между собой.

Алгоритм выглядит так

сухие компоненты;
добавление фиброволокна;
добавление воды и пластификатора.

Для начала необходимо смешать все сухие компоненты – это цемент и песок в том количестве, которое было отмеряно заранее.

После этого нужно взять армирующее фиброволокно и распушить его руками. Само фиброволокно выглядит как небольшие по длине кусочки материала белого или серого цвета.

Фиброволокно добавляют в сухие компоненты и перемешивают лопатой. Далее добавляют чистую холодную воду постепенно

Важно добавлять воду в небольших количествах, придерживаясь отмеренных пропорций

Если влить сразу всю воду, то раствор может стать слишком жидким. На этапе добавления воды необходимо влить и пластификатор. Его можно сразу смешать со всем количеством воды или отмерить немного воды, смешать с добавкой, влить ее в смесь и уже потом добавлять всю оставшуюся воду.

Приготовление раствора ручным способом подразумевает использование большого ведра по типу пластикового корыта, а также миксера – насадки на дрель.

Строители рекомендуют замешивать раствор непосредственно на полу, если предполагаются большие объемы – сделать это можно с помощью лопаты.

Механизировано

Чтобы процесс прошел быстрее, а приготовление раствора дало более равномерный результат, можно использовать бетономешалку. Этот способ подойдет в том случае, если объемы для укладки стяжки будут большими.

Здесь последовательность будет немного другой:

В бетономешалку засыпают песок и цемент в отмерянных пропорциях, немного перемешивают.
Фиброволокно смешивают отдельно с нужным количеством воды.
В бетономешалку к цементно-песчаной смеси заливают воду с фиброволокном. Перемешивают механизировано.

Закладывать материал в бетономешалку нужно с помощью лопаты. На выходе получается полусухой раствор. Использование данного метода позволяет за небольшой срок справиться с большими объемами материала, а также перемешать сырье равномерно.

Не стоит забывать о том, что за 1 раз нужно готовить то количество раствора, с которым можно будет справиться в ближайшее время, пока он не начнет схватываться и застывать.

Замеры и маяки

Для того чтобы выставить направляющие необходимо по всему периметру комнаты провести горизонтальную линию на расстоянии 1,5 метров от пола. После этого нужно:

Отвесить от полученной линии расстояние до перекрытия, получив самую высокую и самую низкую точки поверхности.
Прибавить к уровню наивысшей точки 4 см и провести еще одну линию.
На уровне верха стяжки зафиксировать дюбели и натянуть по ним шнур.
Установить на деревянные клинки металлический профиль таким образом, чтобы его верхушка совпадала с уровнем натянутой веревки. Маяки при этом устанавливаются на расстоянии порядка 5 см от стен.

После этого подготовьте первый слой стяжки.
