Теплый пол не греет что делать
Итак, ваш теплый пол отказался греть. Не паникуйте, вполне возможно, что мы столкнулись с мелкой неисправностью, которую легко устранить. Самый простые варианта – это возможное отсутствие электричества на входе; активация автоматического выключателя или же повреждение на линии. Проверить это достаточно просто: зачастую у регуляторов напряжение на входе отображается символами на экране или включением светодиода. Если у вас появились сомнения – вынимайте сам регулятор из подрозетника и померяйте напряжение на выходе.
Если с питанием все нормально, то остается три варианта: неисправность в самом теплом полу, регуляторе или датчике. Ик или резистивный теплый пол вы можете проверить, измерив его сопротивление постоянного тока. Так как нагрузка, которую представляет этот пол, будет носить активный характер, то сопротивление должно соответствовать сопротивлению греющего кабеля. Для этого следует отключить теплый пол от сети и замерить сопротивление между контактами.
Замеряем сопротивление кабеля или же греющей пленки, затем производим расчёты. Делим напряжение (220 вольт) на полученное нами сопротивление и получаем силу тока, протекающую через пол (I=U/R) . Ток этот вновь умножаем на напряжение (220 вольт) и получается мощность потребления из сети в Ваттах. Затем сравниваем мощность с паспортным значением пола. Если окажется, что пол потребляет большую мощность, то значит проблема в наличии коротких замыканий, вызванных повреждением изоляции. При таком варианте часть пола должна не работать, а вот другая будет греть с увеличенной силой, но скорее, всего недолго, так как увеличенный ток быстро приведет кабель в негодность.
Если потребляемая мощность мала – скорее всего, есть обрыв в цепи, который пропускает электрический ток, но при этом повышает сопротивление этой цепи. Приведет это к снижению эффективности или нестабильной работы пола. Если вам неизвестна паспортная мощность, то можете определить её приблизительно, исходя по расчетам в 150 ватт на один квадратный метр.
Полное отсутствие сопротивления кабеля пола означает, что в цепи короткое замыкание. И если это кабель, заливаемый в пол, то это большая проблема. Вам придется удалять половое покрытие, менять теплый пол и по новой производить укладку. Это еще относительно просто, если на полу ковролин или линолеум. Но гораздо сложнее повторная укладка ламината, паркета или плитки. К сожалению, ремонту кабель, расположенный в полу, поддается крайне редко.
Бесконечное сопротивление нагревательного кабеля может свидетельствовать о обрыве токоведущего провода. Опять же, такая неисправность может вести к необходимости полностью демонтировать пол, чтобы убрать неисправность.
Если с полом все отлично, переходим к датчику. Датчик по своей сути – это терморезистор. У него будет активное сопротивление, исчисляемое килоОмами и измеряемое мультиметром на этих пределах. Но нужно учитывать, что сопротивление датчика будет зависеть от его температуры. Вот, например, для датчика с номинальным сопротивлением в 10 кОм, показания могут изменяться от 22 килоОм при 5 градусах до примерно 6 килоОм с температурой в 40 градусов. Для того чтобы оценить работоспособность датчика, достаточно померять его сопротивление при различной температуре, скажем в холодном состоянии и при поднесении к теплому предмету, например к чащке с горячей водой, утюгу и проч. Определяем пропорцию и критически оцениваем состояние термодатчика. Кстати, некоторые из цифровых регуляторов при неисправности датчика выводят информацию об этом на дисплей.
Датчик в порядке? Проблема в регуляторе. Проверить это можно с помощью того же мультиметра. Итак, подключаем к термостату питание и присоединяем датчик. Выставляем самую высокую температуру. Внутреннее реле должно сразу включиться, и на клеммах для подключения к полу появится напряжение. Теперь выворачиваем ручку регулятора в минимальную температуру. По правилам реле обязано сработать. Вы поймете это по мультиметру – он покажет отсутствие напряжения на выходе клемм. Неисправность регулятора или датчика – это проблемы, позволяющие обойтись «малой кровью», без демонтажа пола. Их не так сложно исправить (особенно по сравнению с заменой теплого пола). Да и стоят эти запасные части недорого.
Проверка работоспособности при покупке и после укладки
Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.
После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.
Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:
На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.
Пример ремонта терморегулятора с обгоревшими контактами
Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.
Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

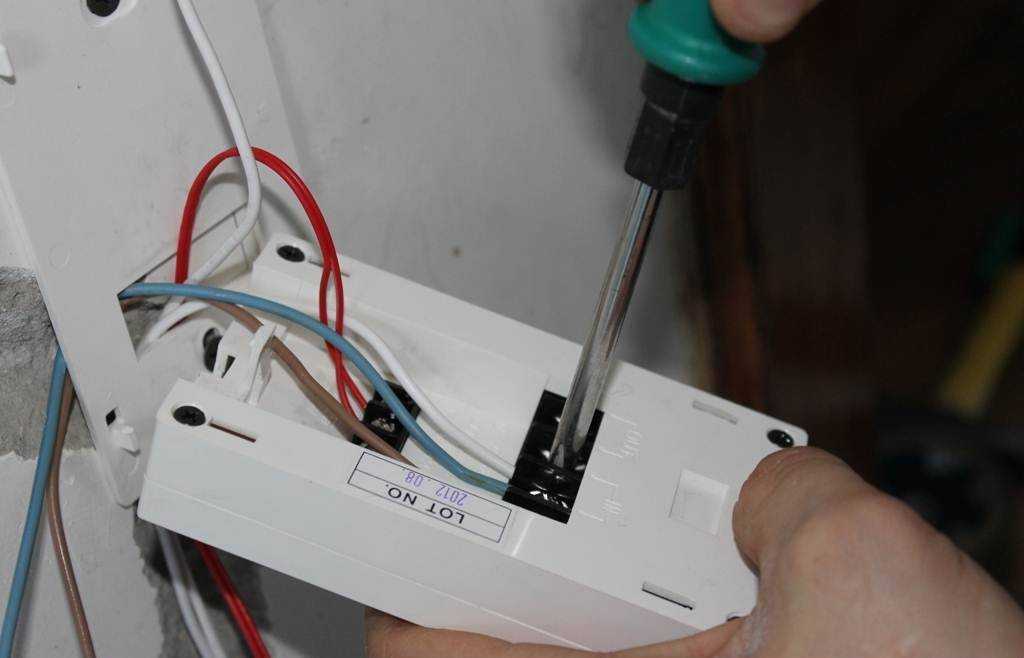

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.
Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.
В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.
Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.
Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.
Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.
Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.
Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.
Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.
Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.
Проверка терморегулятора EASTEC RTC70 после ремонта
Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.
На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.
К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.
Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.
У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.
Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.
Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.
Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.
Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции
Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.
Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.
Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.
Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.
Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.
Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.
Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола.
Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.
Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.
Инфракрасный теплый пол можно включать сразу после монтажа.
Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.
Проверять исправность приобретенной продукции необходимо на нескольких этапах.
Как определить поврежденный участок
Если подтекает несильно, а место утечки в системе отопления не очевидно с первого взгляда, то определить его можно после отключения подачи теплоносителя. Проверяют только холодную систему, т.к. с нагретых поверхностей вода быстро испаряется. Поможет в этом кусочек самой обычной туалетной бумаги или сухая белая салфетка.
Когда система остынет, по предполагаемому месту течи нужно медленно провести кусочком бумаги. Особенно тщательно обследуют соединения, стыки. Место, где бумага подмокает, нужно осмотреть и найти дырку. Задача осложняется, если трубы замаскированы под отделочными материалами, находятся под полом или в земле.
Отключение отопления с помощью байпаса
Какие методы замера сопротивления теплого пола используются
Диагностика работоспособности системы включает визуальный осмотр и исследования я помощью мультиметра. Иногда достаточно оценить целостность всех элементов и комплектующих, чтобы сделать вывод о правильности функционирования конструкции. Но на практике часто встречаются скрытые поломки, которые невозможно идентифицировать без использования специализированного оборудования.
Сопротивление датчика температуры теплого пола является важнейшим параметром, который характеризует качество работы техники. Фиксация его показателей может дать ценную информацию, которая позволит сделать объективные выводы о поломке или неточности соединений. При визуальном осмотре выявляться следующие проблемы:
- подгоревшие контакты;
- отключенные элементы, подающие питание системе;
- уровень напряжения на определенном участке цепи.
Для определения рабочего давления достаточно обратить внимание на соответствующий индикатор, который входит в состав терморегулятора. Некоторые модели предусматривают наличия дисплея, отображающего основные параметры работы
Приборная диагностика проводится после визуального осмотра
Для этого необходимо совершить отключение регулятора и замерить напряжение. При этом нужно проследить за тем, чтобы на обеих клеммах было значение напряжения на уровне 220 Вт. Проверка теплого пола тестером может в результате исключить наличие проблем с напряжением. В таком случае рассматриваются варианты с поломкой датчика, регулятора или самой системы теплого пола
Приборная диагностика проводится после визуального осмотра. Для этого необходимо совершить отключение регулятора и замерить напряжение. При этом нужно проследить за тем, чтобы на обеих клеммах было значение напряжения на уровне 220 Вт. Проверка теплого пола тестером может в результате исключить наличие проблем с напряжением. В таком случае рассматриваются варианты с поломкой датчика, регулятора или самой системы теплого пола.
Основные неисправности
Нередко после завершения монтажных работ теплый пол так и не начинает вырабатывать тепло. Отсутствие нагрева является верным признаком того, что установка системы была выполнена с существенными ошибками либо произошел отказ оборудования из-за неправильно сделанного выбора либо установки изначально неисправных устройств. Основные виды неисправностей можно разделить на группы, в зависимости от места возникновения. Из строя может выйти:
- Терморегулятор, причиной отказа которого является отказ реле или конденсатора. Ремонт подобных элементов обходится достаточно дорого, поэтому сломавшийся просто меняют на новый. При покупке нового устройства следует выбираться модель такого же производителя, что и предыдущий, а также товарный знак терморегулятор. Однако прежде чем отказываться от действующего устройства стоит проверить его настройки. Иногда плохая работа часто связана с неправильно выставленными режимами работы;
- Термодатчик, который при необходимости можно заменить. Такие устройства в зависимости от исполнения могут работать продолжительное время. Срок службы напрямую зависит от качества и правильности выполненного монтажа. Для проверки работоспособности надо знать порядок выполнения работ. Прибор должен размещаться внутри гофрированной трубки и находится в месте, рекомендованном производителем системы «теплый пол»;
- Кабель, имеющий достаточно продолжительный срок службы. Причина отказа кроется исключительно в неправильно выполненном монтаже. Наиболее уязвимым местом считается соединительная муфта.
Чтобы свести к минимуму количество ремонтных и диагностических работ, стоит отдавать продукции ведущих производителей. Соблюдение технологии производства и использование качественных материалов позволяет гарантировать качество предлагаемой продукции.
Проверка при возникновении неисправности
В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.
Диагностика неисправностей водяного теплого пола
Первым делом проверяют давление в контуре теплого пола
Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.
При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.
Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.
Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.
Из-за поломки циркуляционного насоса жидкость не будет поступать в контур
Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.
Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.
Диагностика неисправностей электрического теплого пола
Если кабель отключается на щитке, это говорит о коротком замыкании
Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.
- Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
- Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
- Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.
Проверка при возникновении неисправности
В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.
Отсутствие нагрева по всей площади пола
В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.
Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.
Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.
На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:
Температура нагрева теплого пола не регулируется
Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:
- неисправность в цепях регулятора температуры;
- неисправен датчик температуры.
Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:
Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.
Конструкция и расположение электрических кабелей
Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:
- греющего кабеля, который является источником тепловой энергии;
- термодатчика, фиксирующего степень нагрева проводов;
- терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.
Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.
Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.
Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.
При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.
В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.
Методы проверки исправности теплого пола
Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.
Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки
Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.
Первым делом изначально всегда производится визуальный осмотр
Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр
Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.
Мультиметр
Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.
Инфракрасный теплый пол — потребление электроэнергии
Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.
Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.
Укладка инфракрасного теплого пола
Проверка терморегулятора
При диагностике терморегулятора, визуальным осмотром обходиться нельзя, надо прибегать к помощи мультиметра.
К нагревательным элементам электричество проходит через терморегулятор, с помощью которого регулируется подача тока: при достижении нагрева пола до заданной температуры (температуру нагрева задает сам пользователь) прибор отключается.
При охлаждении, ток автоматически начинает поступать, и данный показатель температуры должна отражаться на электронном табло прибора.
При проверке, надо отключить нагреватели, затем запустить их с уровнем максимальной температуры. Если регулятор работает нормально, то включается реле, слышен щелчок с последующим отражением напряжения на мультиметре.
