Какие трубы лучше выбрать для отопления: сравнительный обзор

Оптимальная температура и давление воды

При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.

Видео о прокладке отопления, разводке труб

Монтаж системы отопления дома своими руками

Watch this video on YouTube

Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.

Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.

Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.

Виды отопления

Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.

Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.

Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.

Ниже рассмотрим более детально каждый вид разводки.

Однотрубная система

Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.

На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.

Однотрубная система отопления. Разбираем ошибки

Watch this video on YouTube

1. регуляторов на батареях;
2. вентилей для баланса поступающего теплоносителя;
3. термостатических или шаровых клапанов.

Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.

Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:

• горизонтальной схеме с насосом, что обеспечивает перегонку горячей воды методом нагнетания;
• вертикальной схеме, где жидкость перетекает естественным путем;
• вертикальной схеме с естественной, нагнетающей или комбинированной перегонкой.

Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.

Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.

Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.

Поэтому такой вид разводки не станет украшением интерьера.

Двухтрубная система

Второй вид схемы отопления частного дома — разводка труб двухтрубного вида потребует при монтаже большего количества составляющих. Параллельно с этим увеличится объем монтажных работ и финансовые растраты на оплату.

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Watch this video on YouTube

Очень важно при установке двухтрубной разводки на верхних позициях установить автостравливающие клапаны. Если дом одноэтажный, то такие клапаны необходимы на последней батарее и на «полотенцесушителе». От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки

Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом

От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки. Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом.

Однотрубная или двухтрубная система отопления Как выбрать

Watch this video on YouTube

Если подытожить всю вышеизложенную информацию можно уверенно сказать, что во время проектирования отопительной системы и ее монтажа необходимо учитывать каждую мелочь.

Чтобы исключить всевозможные неточности лучше доверить проектирование и разводку любой отопительной системы профессионалам, которые правильно подберут диаметр трубы для отопления частного дома, а так же проведут все необходимые расчеты.

Особенности монтажа систем отопления

Для сборки стального теплопровода понадобится болгарка, сварочный аппарат (для электродуговой или газовой сварки) и гаечный ключ. Причем даже обустройство разъемного соединения (на муфту) требует сварочного монтажа к трубе резьбового сгона (торца с нарезкой). То есть для монтажа такого трубопровода вам понадобится слесарь и электросварщик.

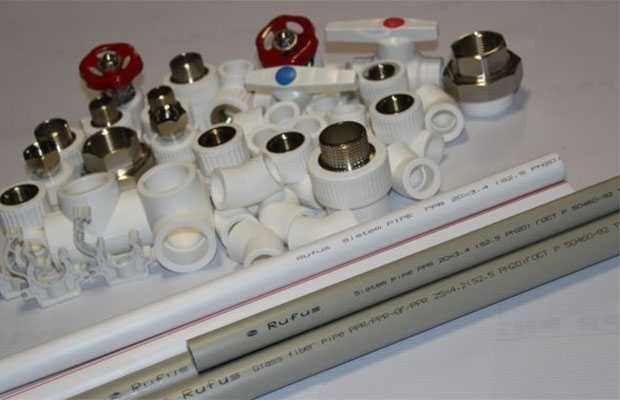

Полимерный теплопровод собирается на обжимные и компрессионные фитинги (разъемные стыки), на диффузионную пайку

Медная арматура собирается на обжимные или компрессионные фитинги и с помощью пайки (на капиллярные фитинги). Для сборки подобной системы отопления нужен только слесарь, а в набор инструментов войдут паяльник, расшивка и раздвижные ключи. Кроме того, вам понадобятся фитинги, припой и флюс.

Полимерный теплопровод собирается на обжимные и компрессионные фитинги (разъемные стыки), на диффузионную пайку. Причем весь процесс монтажа адаптирован под низкоквалифицированного сборщика, которому достаточно лишь зафиксировать фитинг на торце или разогреть стыки с помощью особого сварочного аппарата и плотно прижать их друг к другу. При минимальных навыках работы руками с монтажом пластиковых труб справится любой домовладелец.

Материал труб

Прежде чем определять, какой диаметр трубы лучше подойдет для отопления частного дома, необходимо решить из какого материала будет выполнен сам трубопровод. Это позволяет обозначить способ монтажа, стоимость проекта и заранее спрогнозировать возможные теплопотери. Прежде всего, трубы подразделяются на металлические и полимерные.

Металлические

Сталь (чёрная, нержавеющая, оцинкованная).

Характеризуются отменной прочностью и устойчивостью к механическим повреждениям. Срок эксплуатации – не менее 15 лет (при антикоррозийной обработке до 50 лет).

Рабочая температура — 130⁰C. Максимальное давление в трубе — до 30 атмосфер. Не горючи. Однако тяжелы, сложны в монтаже (потребуется специальное оборудование и существенные временные затраты), подвержены коррозии. Высокий коэффициент теплопередачи повышает теплопотери ещё на этапе транспортировки теплоносителя к радиаторам. Требуется постмонтажная окраска. Внутренняя поверхность шероховата, что провоцирует накопление отложений внутри системы.

Максимальная температура рабочей среды — 250⁰C. Рабочее давление – 30 атмосфер и более. Эксплуатационный ресурс – более 100 лет. Высокая устойчивость к замерзанию носителя и коррозии.

Последнее накладывает ограничение на совместное использование меди с другими материалами (алюминием, сталью, нержавейкой); медь совместима только с латунью. Гладкость внутренних стен предотвращает образование налёта и не ухудшает пропускную способность трубопровода, что снижает гидравлическое сопротивление и даёт возможность использования труб меньшего диаметра. Пластичность, лёгкий вес и простая технология соединения (пайка, фитинги). Малая толщина стенок и соединительных фитингов сводит на нет гидравлические потери.

Самый значимый недостаток – крайне высокая стоимость, цена на медные трубы превышает цену на пластиковые аналоги в 5-7 раз. Кроме того мягкость материала делает его уязвимым в отношении находящихся в теплосистеме механических частиц (примесей), которые в результате абразивного трения приводят к износу труб изнутри. Чтобы продлить срок жизни медных труб, систему рекомендуется укомплектовывать специальными фильтрами.

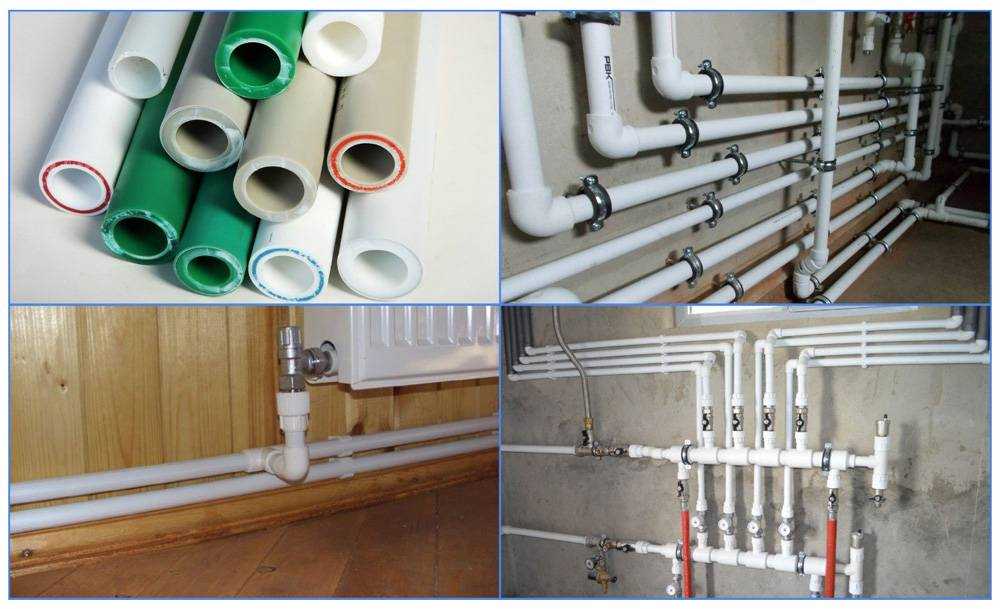

Полимерные

Могут быть полиэтиленовыми, полипропиленовыми, металлопластиковыми. Каждая модификация обладает собственными техническими характеристиками в зависимости от технологии производства, используемых добавок и специфики строения.

Срок службы – 30 лет. Температура носителя — 95⁰C (кратковременно — 130⁰C); излишний нагрев приводит к деформации труб, сокращая эксплуатационный ресурс. Характеризуются недостаточной устойчивостью к замерзанию теплоносителя, в результате чего разрываются. Гладкость внутреннего покрытия предотвращает образование налёта, улучшая тем самым гидродинамические показатели трубопровода.

Пластичность материала позволяет прокладывать трубы без использования резки, сокращая тем самым количество фитинговых соединений. Пластик не вступает в реакцию с бетоном и не ржавеет, что позволяет скрыть теплопровод в полу и обустраивать «тёплые полы». Особым преимуществом пластиковых труб считается хорошие звукоизоляционные свойства.

Полиэтиленовые трубы под воздействием высоких температур склонны к значительному линейному расширению, что требует обустройства дополнительных компенсационных петель и точек крепления.

Уровень давления в контуре предопределяет не только диаметр полимерных труб, но и толщину стенок, которая варьируется в диапазоне от 1,8 до 3 мм. Фитинговые соединения упрощают монтаж контура, но увеличивают гидравлические потери.

Решая, какой диаметр выбрать, следует учитывать специфику маркировки различных труб:

• пластиковые и медные маркируются по внешнему сечению;
• стальные и металлопластиковые – по внутреннему;
• часто сечение обозначается в дюймах, для проведения расчёта их требуется перевести в миллиметры. 1 дюйм = 25,4 мм.

Чтобы определить внутренний диаметр трубы, зная размеры внешнего сечения и толщины стенок, следует от внешнего диаметра отминусовать удвоенное значение толщины стенок.

Особенности при выборе системы разводки

Составление проекта нужно доверить опытному специалисту, который сможет подобрать оптимальную схему и определить, какие именно нужны трубы.

Одно и двухтрубная разводка

Разводка выбирается в зависимости от количества этажей в доме и особенностей архитектуры здания. Она может быть:

Для двухтрубных систем необходимо двойное количество материалов, но именно они наиболее распространены в домах частного типа.

Такая схема отличается наличием нижней и верхней разводки и обеспечивает равномерный и быстрый нагрев батарей. Благодаря этой особенности понадобится меньше радиаторов.

Трубы для отопления в многоквартирном доме. В чём секрет её работы? Особенности системы отопления в многоэтажном доме

Обычно жители многоквартирных домов не интересуются, почему в их квартирах тепло.

Вопросы появляются в двух случаях: в квартире слишком холодно или жарко; хочется изменить внешний вид источников тепла в квартире.

Сейчас мы коротко расскажем о том, какие системы отопления многоквартирных домов существуют.

Виды систем отопления в многоквартирном доме

Все отопительные системы делятся по следующим характеристикам:

• По расположению источника тепла: централизованное и децентрализованное (поквартирное; индивидуальное на дом).
• По характеристикам теплоносителя: водяное, паровое.
• По схеме разводки: однотрубная, «ленинградка», двухтрубная, лучевая.

По расположению источника тепла

По расположению источника тепла различают несколько разновидностей отопительных систем в многоквартирном доме.

Поквартирное

Система поквартирного обогрева представляет собой мини-котельную , которая находится в каждой квартире. Основные элементы : отопительный котёл, радиаторы, оборудование для удаления дыма и подачи воздушных масс. Самый доступный вид поквартирного обогрева — тот, в котором источником энергии станет природный газ.

Преимущества:

• Вы управляете уровнем температуры горячего водоснабжения в системе теплоснабжения.
• Исчезает проблема «двухнедельного отпуска» летом.
• Вы экономите газ на 30—40% и поэтому тратите меньше на коммунальные платежи.
• Система экологична, так как камера сгорания топлива закрыта и никак не влияет на вентиляцию в квартире.

Фото 1. Настенный газовый котел, установленный на кухне в квартире. Прибор скрыт в специальном шкафчике.

Недостатки:

Природный газ — взрывоопасное топливо, поэтому котёл в каждой квартире должны быть оснащены контролем пламени, датчиками контроля тяги и температуры.

Индивидуальное на один дом

Провести индивидуальное отопление на дом — максимально удобное и экономное решение. Жители сами управляют отоплением в своей квартире и любой комнате соответственно. Комфортную температуру поддерживает терморегулятор. Он экономит электричество и радует микроклиматом. Не нужно включать дополнительные обогреватели когда мёрзнете, и не открываете окна если слишком жарко.

Центральное

Элементы центрального теплоснабжения: котельная или теплоэлектроцентраль, которая используется для передачи тепловой мощности в жилые дома, паровая турбина (в ТЭЦ) производит электрическую энергию, сеть трубопроводов.

Магистральный транспортирует горячую воду от котельной к людям в дома.

Плюсы:

• Надёжность, подкреплённая государством.
• Экологично безопасное оборудование внутри здания.
• Простота (за жителей многоквартирного дома все решается инженерами на теплоснабжающих предприятиях).

Минусы:

• Сезонность: отопление есть только зимой.
• Невозможность регулирования температуры (регулирование только форточками и конвекторами).
• Теплопотери из-за протяжённости трубопроводов.

По характеристикам теплоносителя

По характеристикам теплоносителя бывает водяное и паровое отопление.

Водяное

Водяное отопление — самый распространённый вид теплоснабжающих систем. В систему входят:

• Отопительный котёл.
• Трубопроводы.
• Радиаторы.
• Насос циркуляционный.
• Датчики температуры.
• Термостаты.

Справка. Принцип работы максимально прост. Вода, которая проходит через котёл, подогревается до требуемых параметров, по трубам доставляется в нужное помещение. Через трубы и радиаторы излучается тепло, вода охлаждается и идёт обратно в котёл.

Преимущества:

• Вода — самый доступный и недорогой теплоноситель. Она поглощает в четыре тысячи раз больше тепла, чем воздух.
• Так как система замкнутая, объём воды после окончания монтажа и запуска не меняется.
• Есть возможность регулировать температуру на каждом радиаторе. Нет необходимости вентилировать помещение.

Недостатки:

Водопроводная неподготовленная вода агрессивна для металлических элементов, так как в её составе присутствуют соли и щелочи. Происходит коррозийный процесс, осаждается накипь, поэтому замедляется поток жидкости и снижается коэффициент теплоотдачи.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

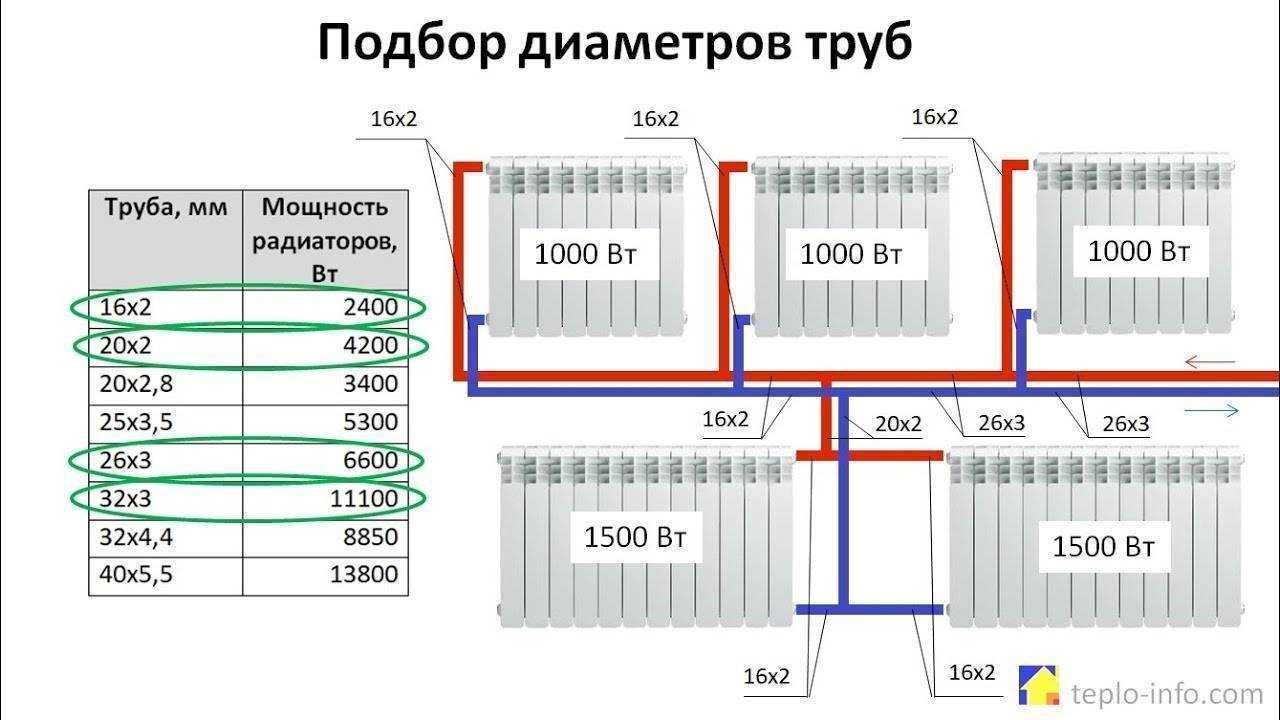

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Вычисление мощности

Прежде всего, просчитывают мощность всей системы обогрева. Расчёт производится по формуле:

Qt= V*∆t*K/860

В которой:

• Qt — мощность тепла, кВт.
• V — величина отапливаемой комнаты, м³.
• ∆t — разница между температурой в жилье и температурой за пределами жилья зимой.
• К — коэффициент, показывающий теплопотери здания.

Для стандартных построек применяют средние значения.

Принцип расчёта

Общей исходной точкой для определения необходимого сечения является квадратура отапливаемого помещения — 10 кв. м. требуют 1 кВт тепла, значит, комната в 30 кв. м.

при высоте потолка около трёх метров должна получить 3 кВт.

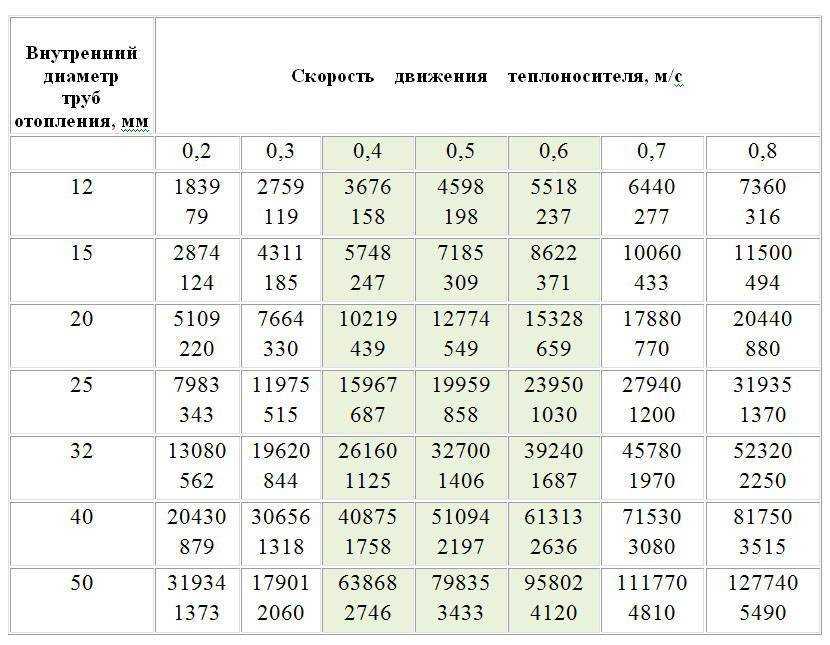

Далее, определяют оптимальную скорость прохождения жидкости в системе — не менее 0,2 м/с и не более 1,5 м/с.

Имея эти данные, рассчитывают диаметр по формуле:

D= √(354*(0.86*Q/∆t)/V),

Где:

V — скорость теплоносителя в системе (метров в секунду);

Q — необходимый объем тепла для обогрева (кВт);

∆t — разница между подачами (обратной и прямой) (С);

D — сечение (в миллиметрах).

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

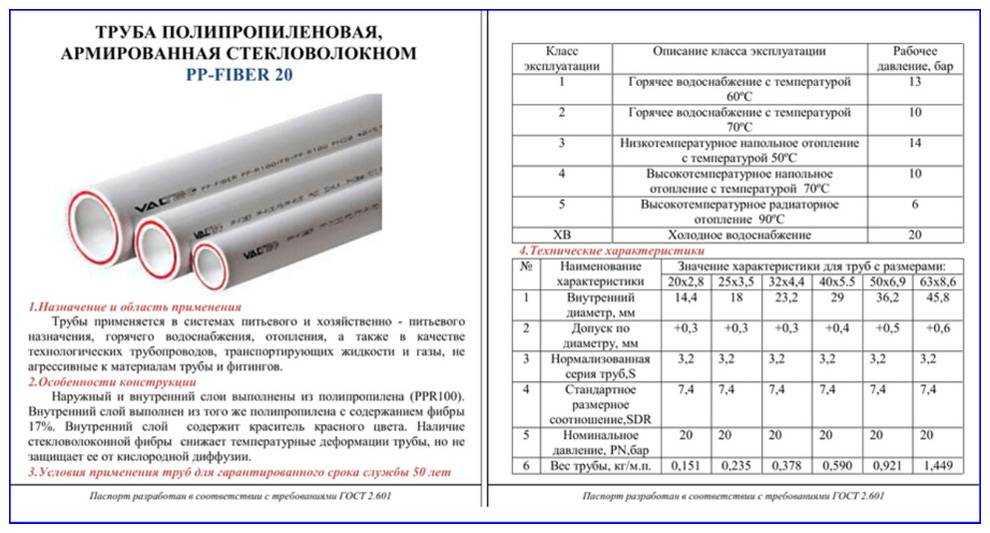

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.
