Трубы для теплого водяного пола: какие лучше, расчет количества и варианты монтажа

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

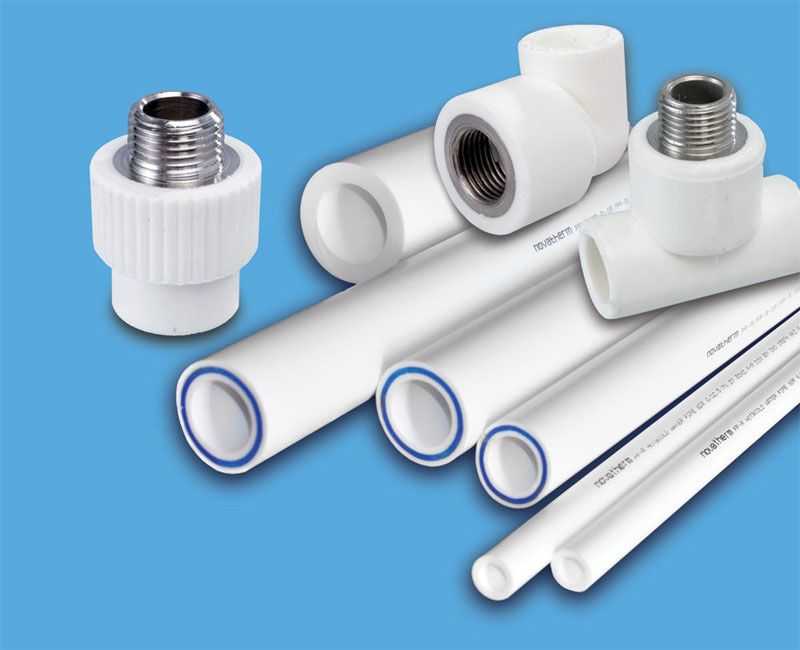

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

• отличается малым весом, что облегчает процесс монтажа и транспортировки;
• гасит незначительные колебания давления  в системе;
• способен восстановить форму после снятия напряжения;
• не коррозирует;
• прочен;
• морозостоек;
• доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

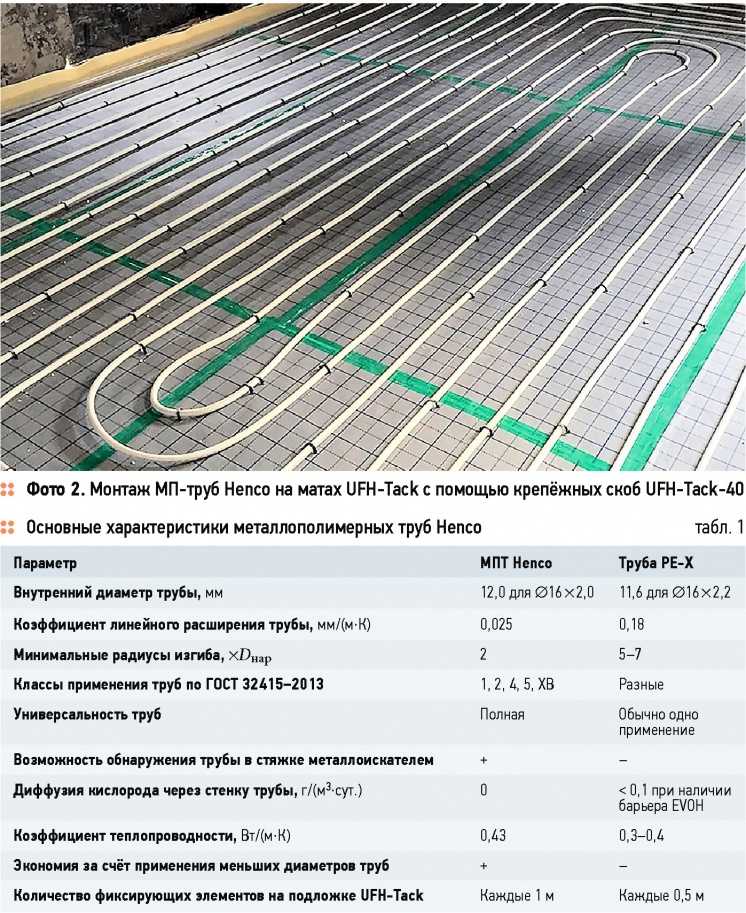

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

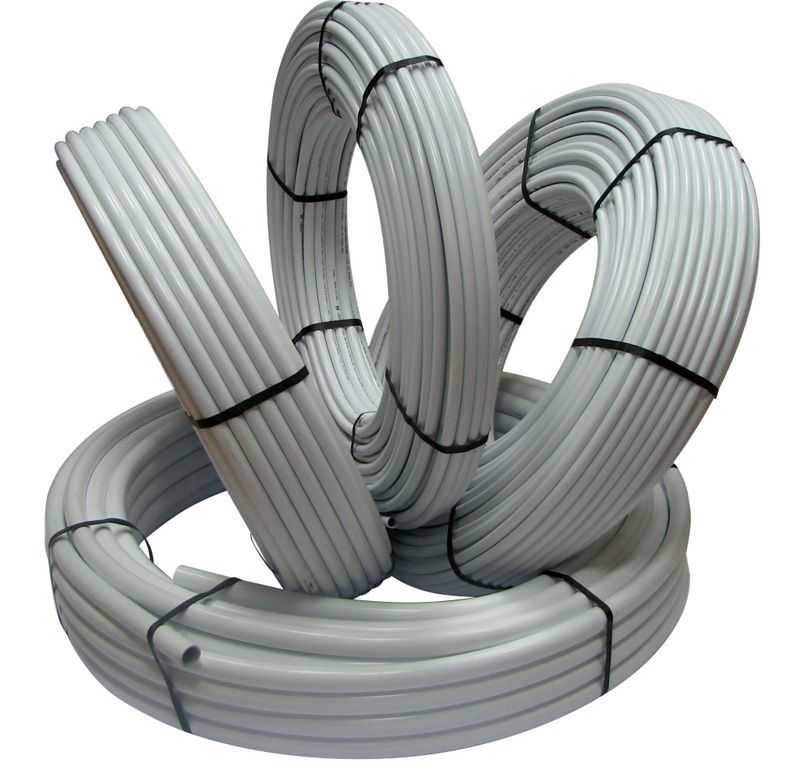

Металлопластик – самое популярное решение

Плюсы и минусы

Потребители и профессиональные мастера к достоинствам металлопластиковых каналов относят:

• Хорошую устойчивость к высоким температурам, следствием чего и стало их использование в водяных полах.
• Легкость и удобство монтажа, с ними проще работать.
• Пластичность материала, способность сохранять заданную форму, трубы легко гнуть даже руками, что позволяет укладывать их различными конфигурациями.
• Устойчивость ко всем видам коррозии.
• Гораздо меньшее линейное удлинение.
• Отсутствие кислородной диффузии.

К недостаткам относят:

• Разницу в коэффициенте теплового расширения у полиэтилена и алюминия, что со временем приводит к расслоению каналов.
• Значительный радиус изгиба, из-за чего при неаккуратном монтаже случаются заломы.
• Ослабление фитинговых соединений из-за регулярных колебаний температуры среды.

Как рассчитать длину трубы для тёплого пола?

Смотрите видео монтажа, как произвести расчет и какие трубопрокатные материалы выбрать и почему.

Определять размер контура для водяного пола следует ещё при проектировании конструкции. Длина его зависит от укладочного шага. Стандартный шаг колеблется от 100 до 300 мм.

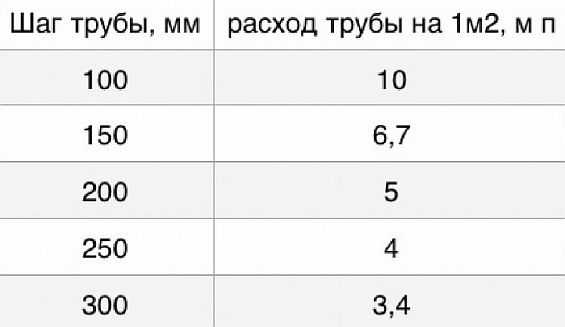

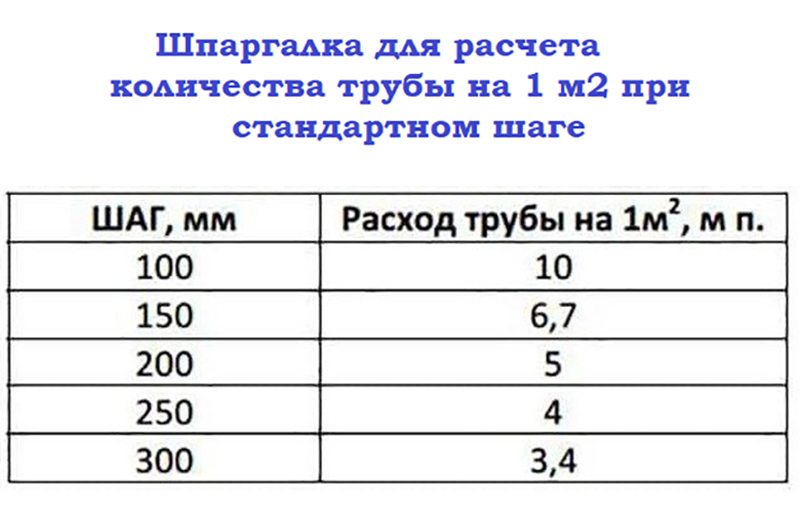

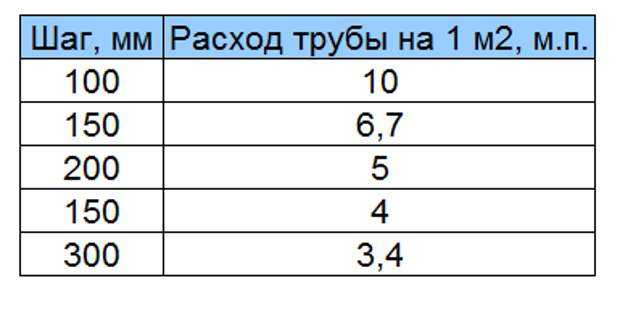

Наиболее простой метод вычислить длину трубопровода — взять средний показатель, на 1 м2 — 5 метров контура, при шаге 200 мм.

Более точный способ — использовать формулу

L = S / N * 1,1, где:

L — длина контура;

S — площадь помещения;

N — укладочный шаг;

1.1 — запас изделия для поворота.

Расчёт для каждой петли пола необходимо делать отдельно, а потом сложить все показатели. Кроме того, следует не забыть добавить расстояние от пола до коллектора.

Облегчить процесс расчёта можно используя онлайн-калькулятор для определения длины трубопровода.

Самый эффективный шаг укладки теплого пола! Как не ошибиться

Характеристики труб из металлопластика

Высокие потребительские свойства этого вида обусловлены многослойным строением материала. Его структура содержит пять слоев: несущий внутренний и внешний защитный слои из полимера, между которыми на клеевых прослойках встроен алюминиевый сердечник (на фото).

Каждый слой выполняет свои функции, определяющие параметры продукции.

Основными характеристиками металлопластиковых отводов являются следующие:

• Температура эксплуатации. Максимальное значение для металлопластика равняется 110 градусам, в то время как для водяных полов эта величина составляет 40 градусов.
• Рабочее давление. Металлопласт способен выдерживать при 95 нагрузку в 10 атмосфер (примерно 10 бар). Предельный показатель для напольного отопления – 6 бар.
• Минимальный радиус изгиба. Для ручного способа он составляет 80 мм, с использованием инструмента – 45 мм.
• Проходимость, измеряемая внутренним сечением.

Сколько трубы потребуется для «теплого пола»?

Чтобы точно рассчитать нужное количество труб, можно воспользоваться программными средствами либо вооружиться миллиметровой бумагой, на которой в масштабе будет чертиться план помещения.

На схеме обязательно указываются все крупные предметы мебели, которые будут стоять неподвижно. Трубы под ними прокладывать не нужно, ведь это невыгодно и вредно для самой мебели.

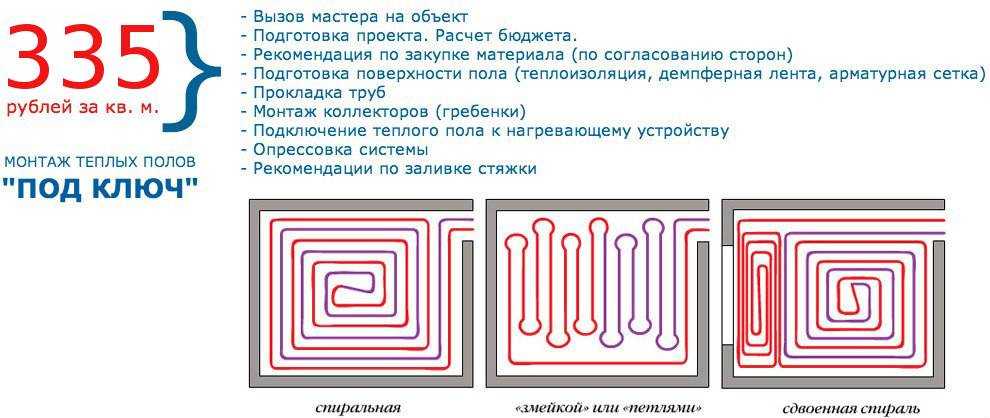

На план нужно нанести схему расположения труб. Укладку проводят одним из следующих способов:

• «Змейка» — простой вариант монтажа, который имеет один недостаток – неравномерный прогрев помещения, что становится понятным из рисунка. Одна часть комнаты может прогреваться меньше, так как теплоноситель прибудет уже остывшим. Еще расстояние между участками с еще не остывшей водой может быть слишком большим;
• «Спираль» — она обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но при этом тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой будут чередоваться. Углов поворотов будет меньше, что может повлиять на скорость перемещения теплоносителя в трубах.
• Комбинированная система. Совмещает в себе принципы работы Змейки и Спирали.

Схема расположения труб

При создании плана нужно учесть, что трубы укладываются на расстоянии 15-20 см от стен, а шаг между ними должен быть 20 см-35 см. Если же теплый пол – единственный источник тепловой энергии, то шаг должен быть минимальным. Вот почему в домах, где теплый пол — всего лишь приятное дополнение, а не основной способ добычи тепла, допускается использование полипропиленовых труб с большим радиусом изгиба.

Данные приведенные выше достаточны для того, чтобы можно было хотя бы примерно посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

• высокая прочность;
• устойчивость к коррозии;
• низкий коэффициент теплового расширения;
• высокая теплопроводность;
• долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

• высокая стоимость самих труб;
• необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

• подверженность коррозии;
• образование грязе-солевого нароста на внутренних стенках;
• необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
3. Отсутствием склонности к образованию накипи на стенках труб.
4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» — заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

• стекловолокно;
• алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 о С, плавление начинается после 150 о С, горение – при 400 о С;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице 2 указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Минимальная плотность сшивки

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

На заметку: Отдельно стоит отметить не так давно появившиеся на рынке изделия из термостойкого полиэтилена PE-RT, который обладает высоким качеством и создает конкуренцию трубам из РЕХ-a.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 о С.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

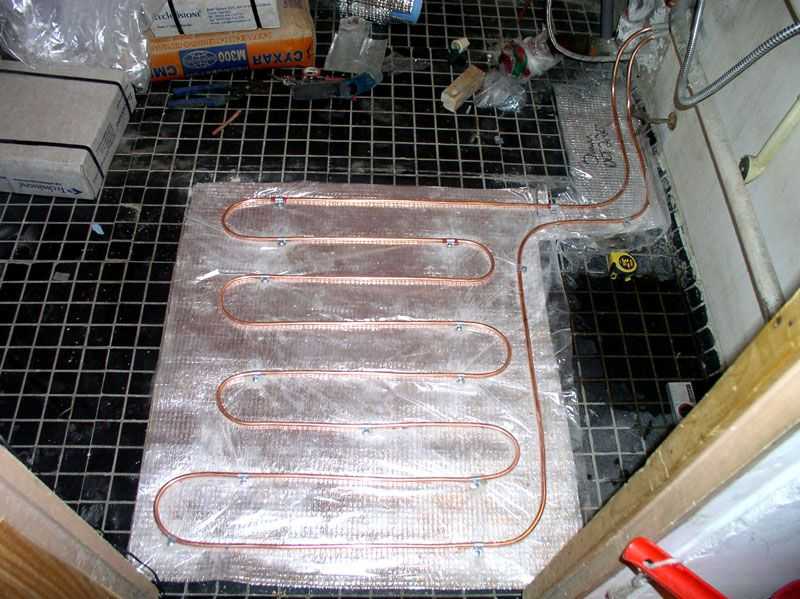

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Расчет количества труб в системе и шага их укладки

Расчет необходимого количества труб начинается с разработки подробной схемы укладки. Чертеж разрабатывается в удобном масштабе. Определяются не только размеры самого помещения, но крупногабаритной мебели, которая будет установлена в комнате.

Располагать водяной контур под тяжелыми мебельными гарнитурами не рекомендуется. Из площади, которую будет занимать будущий трубопровод, следует исключить площадь, занимаемую бытовой техникой, под которой монтаж водяного контура запрещен. Система должна располагаться на расстоянии 10÷20 см от стен.

Расчет начинается с разработки схемы

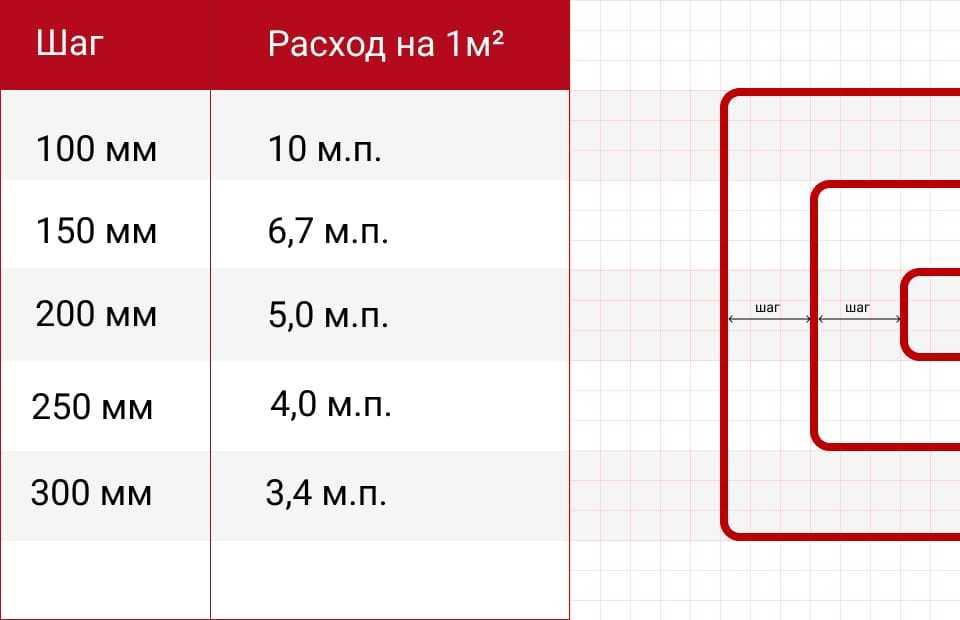

Расчет шага укладки труб водяного теплого пола

Между соседними элементами предусматривается расстояние 35÷40 см. Увеличивать шаг укладки труб водяного теплого пола не рекомендуется. Это приведет к неравномерному прогреву поверхности пола

Для более точных расчетом стоит принять во внимание, что труба диаметром 16 мм способна прогреть по обеим сторонам от себя до 15 см. Если шаг между трубами будет 20 см, то на каждый квадрат потребуется 5 погонных метров

После того как схема укладки будет тщательно продумана, следует измерить длину контура и умножить полученное значение на масштаб.

Шаг между трубами должен быть оптимальным

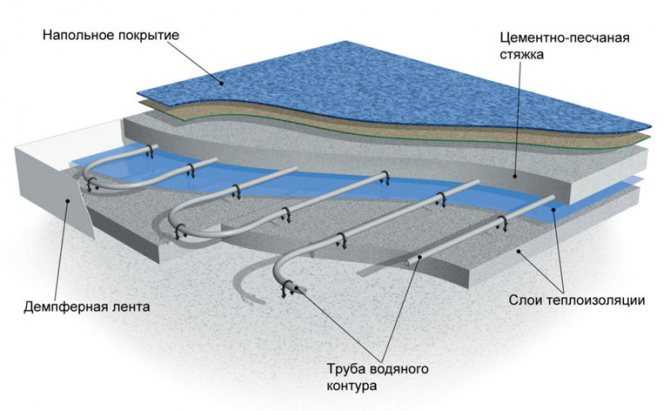

Трубы отопления в стяжке пола

Одной из важных задач, которые становятся в процессе монтажа системы отопления жилья, является правильная прокладка труб отопления в полу. От этого будет зависеть не только эффективность обогрева помещения, но и долговечность системы, а также её правильная работа и безопасность.

Спрятать обогревающий контур можно либо в стяжке, либо с помощью напольного покрытия. Куда именно их скрыть, выбираем в зависимости от помещения и того, какой способ удобнее и требует меньше трудозатрат и финансовых расходов.

Укладка труб отопления под стяжку

Мы можем спрятать контур в стяжке. Этот метод широко используется при монтаже систем «тёплый пол». Пошагово процесс выглядит следующим образом:

• Выполняем черновую стяжку из смеси бетона и керамзита. Керамзит – это утеплитель нового поколения, который к тому же имеет очень маленькую массу и помогает снизить нагрузку на фундамент и перекрытия;
• После высыхания стяжки намазываем её поверхность битумной мастикой, обеспечивая таким образом гидроизоляцию;
• На слой гидроизоляции кладём утепляющий слой. Для этого можем использовать пеноплекс – материал из воздуха и вспененного полистирола. Пеноплекс отлично держит нагрузки на сжатие, имеет высокие теплоизолирующие и шумоизолирующие свойства, небольшую массу и отлично обрабатывается при помощи самых простых инструментов. Все стыки в утепляющем слое обрабатываем либо клеем, либо монтажной пеной. Продаются также плиты пеноплекса с уже готовой разметкой под прокладку труб;
• На пеноплекс укладываем либо плотный полиэтилен в качестве пароизоляции, либо пенофол. Пенофол – это современный утеплитель, состоящий из вспененного полиэтилена и фольги. Этот материал отличается высокоми теплоизолирующими свойствами, не пропускает и не впитывает влагу, высокоэкологичен и нетоксичен. Фольга служит для отражения теплового излучения обратно в помещение. Поэтому в случае одностороннего пенофола кладём его металлизированной стороной вверх. Он обеспечит защиту пеноплекса и дополнительно сократит теплопотери. На стыках проклеиваем пенофол алюминиевой клейкой лентой;

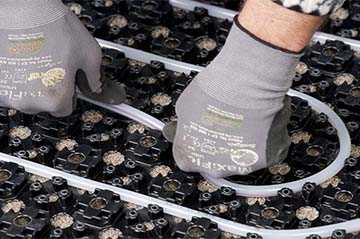

• Дальше выполняется укладка контура отопления. Его фиксацию можно осуществлять при помощи специальных клипс и армирующей сетки. Можно использовать утеплитель, где уже проложены каналы для труб. Используют также перфорированные планки. Сам процесс осуществляется таким образом, что бухта свёрнутой трубы кладётся на поверхность пола и укладывается по заранее просчитанной схеме;
• Далее заливаем слой бетона толщиной 30-50 мм — это позволяет нам спрятать трубы в стяжке;
• После высыхания раствора можем начинать монтаж напольного покрытия.

Включение системы «теплый пол» следует производить постепенно, чтобы избежать появления трещин в стяжке. Для укладки под бетон лучше всего использовать трубы из сшитого полиэтилена либо теплый пол из полипропилена.

Прокладка контура под поверхностью напольного покрытия

Если стоит вопрос, куда спрятать отопительные трубы, но не по каким-то причинам мы не хотим заливать их стяжкой, можно это сделать при помощи напольного покрытия.

Рассмотрим подробнее этот процесс:

• Выполняется черновая стяжка из смеси бетона с керамзитом;
• После высыхания раствора намазываем поверхность битумной мастикой и приклеиваем на неё плиты пеноплекса. На стыках убираем щели, замазывая их клеем, либо задувая монтажной пеной;
• Поверх пеноплекса кладём либо плотный полиэтилен, либо пенофол. Пенофол располагаем блестящим покрытием вверх. Полиэтилен склеиваем на стыках скотчем, пенофол – клейкой металлизированной лентой;
• Укладываем контур отопления, фиксируя их клипсами, скрепками, либо используем утеплитель с уже размеченными каналами под укладку труб;
• Между трубами размещаем лаги и осуществляем на них монтаж напольного покрытия.

Если мы выбираем этот вариант, то контур следует делать из металлопластика. Полимерные трубы в этом случае не годятся, поскольку они могут легко повреждаться и требуют обязательной защиты в виде бетонного покрытия.

Заключение

Способы, позволяющие спрятать под пол трубы отопления достаточно просты и вполне выполнимы своими силами. Выбор способа зависит от условий прокладки – оба они одинаково эффективны и удобны.

Металлические трубы для подогрева полов

В современных тепловых сетях в загородных домах используются стальные, нержавеющие и медные трубы. Для устройства теплого пола используются два типа металлических труб:

• отожженная медь наружным диаметром 15, 18 и 22 мм с толщиной стенки 1 мм (продается в бухтах по 25 м);
• Гофрированная нержавеющая сталь ½ и ¾ «(Ø15 … 20 мм), размер рулона — от 10 до 50 м.

Медь продается прямолинейными отрезками (прутками) и бухтами.

Оценим параметры металлических труб по критериям:

1. Коэффициент теплопроводности меди и стали настолько велик (389 и 45 Вт / м-С соответственно), что рассчитывать его нет смысла — по этой характеристике металл закроет любой пластик.
2. Эквивалентная шероховатость новинок 0,01 мм. В процессе эксплуатации ухудшается гладкость стен, постепенно увеличивается гидравлическое сопротивление.
3. Линейное расширение металлов ничтожно по сравнению с полимерами — 55 … 85 мм на 100 метров теплопровода при температуре дельты 50 ° C. Эти материалы достаточно гибкие, чтобы проникать внутрь бетона и не разрушать стяжку.
4. Медь Ø18 х 1,0 мм надежно выдерживает рабочее давление до 67 бар при максимальной температуре 200 ° С. Гофрированная нержавеющая сталь рассчитана на работу при давлении 15 бар и температуре 150 ° C. Заявленные значения в значительной степени покрывают потребность в системах отопления и охлаждения.
5. Сталь и медь полностью непроницаемы для кислорода, но подвержены медленной коррозии. Слабые места — это места пересечения разводки домашней электропроводки.

Проблемой гибкой трубы из нержавеющей стали является ее гофрированная структура, которая создает значительное гидравлическое сопротивление потоку жидкости. На длине 1 см имеется не менее 20 вершин высотой более миллиметра. Во-вторых, в полостях начнет скапливаться мелкий песок и двигаться вместе с теплоносителем в системе.

Несмотря на прекрасные параметры, медь в установках ТП применяется редко. Причины:

• материал в несколько раз дороже полимеров;
• Сложность укладки труб — требуется опыт, чтобы точно сгибать и формировать петли в системе теплого пола;
• трубопровод боится перегибов, отремонтировать которые можно только профессиональной пайкой.

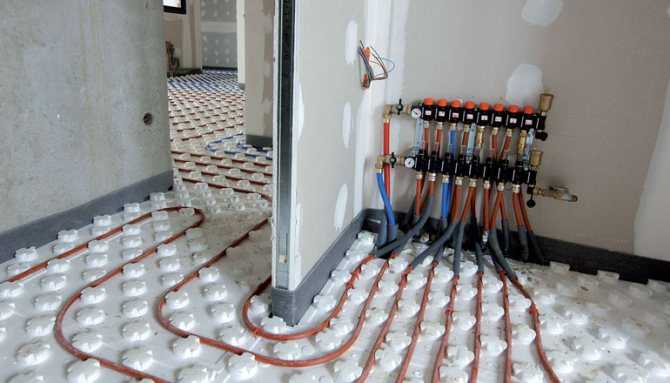

Красиво гнуть и укладывать медь — это искусство. Задачу облегчают специальные коврики с бобышками.

Что касается волнистости: помимо проблем с водопроводом, существует проблема недоверия. Дело в том, что этот материал относительно новый для рынка и не успел поработать в напольных системах 10-20 лет. Это означает, что истинная долговечность нержавеющей стали неизвестна.

Выбор

Следует сразу сказать, что использование водяных систем в домах с большой этажностью может быть проблематично. Переоборудование отопления в квартире зачастую приводит к тому, что соседи этажом ниже или выше недополучают тепло, в результате чего конфликты и разбирательства с участием коммунальных служб обеспечены, а разрешительные документы на подобное изменение получить практически невозможно. А значит, конструкция водяного пола будет более приемлемой для монтажа в частных домовладениях.

Необходимо учитывать, что от выбора трубы для водяного теплого пола зависит эффективность и качество работы всей отопительной системы. Для начала следует рассмотреть все предлагаемые на строительном рынке виды этих материалов.

Труба из меди

Можно сказать, что медь – идеальный материал для обустройства трубопровода отопительных систем. Медные трубы применяют в большинстве стран Европы, поскольку этот металл – пример отличной теплопроводности и долговечности.

Но при всех идеальных характеристиках, имеются существенные недостатки:

• цена на медные трубы довольно высока;
• для монтажа системы потребуется специальное оборудование и профессиональные навыки.

А это значит, что мероприятия по обустройству медного трубопровода повлекут значительные финансовые затраты.

Труба металлопластиковая

Одни из наиболее популярных видов труб – металлопластиковые, поскольку им свойственна хорошая теплопроводность, устойчивость к механическим повреждениям и образованию налета внутри.

Все эти характеристики обеспечиваются особенностью конструкции: между внешним и наружным слоями полимера имеется алюминиевая прослойка. Да и цена на такой материал весьма демократична.

Труба полипропиленовая

Довольно редко используемый вид материала, поскольку здесь налицо один существенный недостаток: большой радиус изгиба (более 8-ми диаметров). То есть, труба толщиной 20 мм, будет иметь расстояние между отрезками, равное 320 мм, что является недостаточным.

РЕХ-труба

Эти полиэтиленовые трубы очень прочны, им свойственна высокая теплопроводность и износостойкость. Стоимость такого материала вполне демократична, но есть существенный недостаток: при укладке им необходима жесткая фиксация, так как материал очень пластичный.

Монтаж отопления для пола своими руками

Сооружение водяного пола как вспомогательного источника обогрева в небольшом помещении можно сделать самостоятельно, с учетом наших рекомендаций. Большой объем работ лучше поручить профессионалам.

Для монтажа собственными силами необходимо провести расчет материала, закупить его и подготовить инструменты.

Необходимые инструменты и материалы

В состав нужных материалов входят не только трубы. Понадобятся:

• Коллектор.
• Соответствующие фитинги.
• Демпферная лента.
• Крепежные детали.
• Материалы для гидроизоляции и утепления.
• Составляющие бетонной смеси.

Инструмент подбирается согласно видам работ:

• Трубогиб или пружина.
• Ножницы по пластику.
• Лопата, мастерок, шпатель и прочее для бетонных работ.

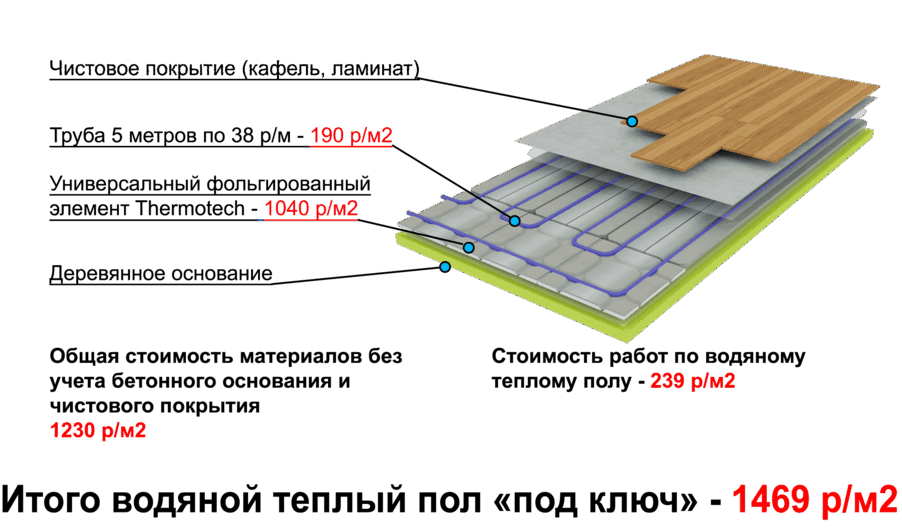

Структура водяного пола

Варианты укладки труб напольного отопления

Технология монтажа

Схемы укладывания труб предполагают в основном два варианта: змейкой и улиткой.

Первый считается более простым и удобным в монтаже. Однако по этой схеме горячая вода при движении по трубопроводу постепенно остывает и получается, что температура в одной части контура будет ниже, чем в другой. Вопрос решается установкой насоса.

Вариант с улиткой позволяет равномерно нагревать контур

Метод подразумевает меньше изгибов, что для металлопласта с его возможными заломами важно

Ход работ

1. Вначале выравнивают всеми доступными способами бетонное основание.
2. Размечают линии укладки с учетом выбранного шага, по ним выполняют установку крепежа в виде клипс.
3. Далее укладывают гидроизоляционные и утепляющие материалы.
4. Около стен крепят специальную ленту, защищающую бетонную заливку от трещин в случае деформации труб.
5. Устанавливают коллектор, помещают туда концы отводов.
6. Разматывают и монтируют трубы по линиям разметки, защелкивая в клипсы.
7. Для загиба петель используют специальную пружину. Она надевается на трубу и с её помощью гнут изделие на нужный радиус.
8. Подключают трубы к шкафу.
9. Проводят опрессовку установленной системы, наполняя её водой под напором.
10. В случае успешного результата начинают заливку стяжки.

Видео – монтаж водяного пола

Особенности монтажа

В качестве теплоизоляционного слоя раньше укладывали полистерольную фольгу. Сейчас появились профильные плиты из пенополистирола, снабженные специальными бобышками для удобства монтажа гибких труб.
