Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Электрические теплые полы

Чаще всего электрический теплый пол используется как дополнительный обогревающий контур, который запускается в межсезонье или при необходимости повысить температуру сверх имеющейся.

Из достоинств электрических систем больше всего выделяются:

• Простой и быстрый монтаж;
• Отсутствие необходимости подключения к отопительному оборудованию с жидким теплоносителем;
• Сравнительно небольшая стоимость;
• Минимальная толщина, практически не влияющая на подъем напольного покрытия.

Недостатки сводятся к следующему списку:

• Электрический теплый пол генерирует магнитные волны (конечно, их уровень очень слаб, но по возможности стоит экранировать конструкцию);
• Высокая стоимость эксплуатации (электричество на сегодняшний день является одним из самых дорогих энергоресурсов);
• Высокая нагрузка на электросеть здания.

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

1. Заполнение водой из системы ХВС;
2. Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

Длина контура

Для того чтобы отопительная система была более эффективной в обогреве помещения, оптимальная длинна контура не должна быть выше 80 метров. Так как только в этом случае конструкция создать нужную циркуляцию и давление в отопительной системе. Но как поступить, если при расчетах для помещения требуется 130 – 140 метров трубы? В этом случае, нужно будет сделать несколько контуров. Таким образом, если необходимо установить 160 метров трубы, тогда нужно ее разделить на 80 метров и сделать два отдельных контуров.

Они не обязательно должны быть одинаковыми по величине, так как, по мнению специалистов, разница может составлять до 14 метров.

Расчет трубы для теплого водяного пола зависит и от их моделей.

Модели труб для контуров

По рекомендациям специалистов, длина формы укладки трубопровода зависит от следующих моделей труб.

1. Из металлопластиковых и полиэтиленовых с диаметром 16 миллиметров контур может достигать 100 метров.
2. Предельная норма контура из полиэтиленовых труб в 18 миллиметров достигает 120 метров.
3. Контур в 120 – 125 метров используется из пластиковых трубопроводов в 20 миллиметров.

Расчет трубы для теплого пола зависит не только от изготавливающего материала, но и от диаметра.

Советы по расчёту тёплого пола водного типа

Перед тем как приобретать инструменты и материалы для организации подогревающей коммуникации в полу, обязательно необходимо определиться с будущей схемой трубопровода и произвести его расчёт. Схему укладки труб для водяного тёплого пола выполняют как чертёж, который учитывает расположение контуров. Это необходимо для того, чтобы упростить проведение ремонтных работ в случае поломки того или иного элемента коммуникации.

Диаметр трубы — важный параметр, который связан с определением длины того или иного участка отопительной системы

Правила, которые помогут выполнить расчёт будущей коммуникации для подогрева напольного покрытия:

• протяжённость контура, который имеет показатель сечения 16 мм, не должна быть выше, чем 100 м. В свою очередь, контур с показателем сечения 20 мм должен обладать длиной не более 120 м. Такие ограничения необходимы, так как при превышении определённого размера контура понижается давление в системе;
• разница между показателями длины нескольких контуров должна быть минимальной;
• как правило, большие комнаты подразделяются на несколько контуров;
• в случае если трубопровод в полу оснащён достаточной изоляцией, то тогда его показатель шага должен составлять 15 см. В холодных регионах страны, где температура зимой может опускаться ниже -20 °C рекомендуется сокращать шаг коммуникации до 10 см;
• пятнадцатисантиметровый шаг учитывает определённый расход труб на 1 м² (примерно 6,7 м трубопровода). При десятисантиметровом шаге расход трубных элементов на 1 квадратный метр составляет около 10 м;
• для определения показателя плотности потока теплоносителя необходимо воспользоваться следующим уравнением: общий показатель теплопотерь помещения, измеряемый в Ваттах, необходимо поделить на площадь прокладки трубопровода (без учёта отступов от стен);
• чтобы определить средний температурный показатель в системе необходимо измерить температуру на входе в контур и на выходе из обратной линии, после чего сложить эти два показателя и разделить на 2;
• максимальная температура воды, транспортируемой по трубам подогревающей коммуникации этого типа, не должна быть выше 55 °C;
• протяжённость контура вычисляется следующим образом: активную площадь обогрева делят на шаг прокладки коммуникации. В таком случае активная площадь исчисляется в метрах квадратных, а шаг прокладки — в метрах. К полученной цифре необходимо прибавить размер загибов и дистанцию до коллекторного устройства.

При расчете частоты шага укладки трубы учитывается тип помещения, теплопотери в нем и климат региона в целом

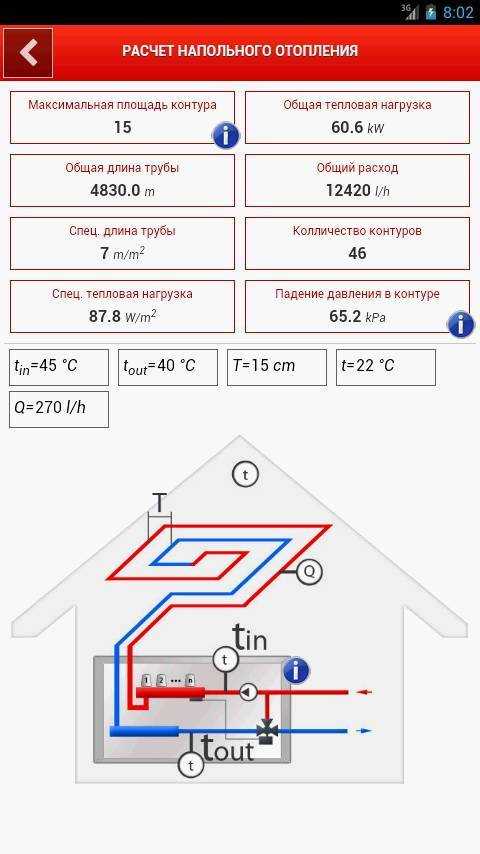

Как проводят расчет трубы для водяного теплого пола?

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.

Нужно знать:

Площадь, на которой будет выполняться укладка системы.

Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.

Тип укладки труб.

Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.

Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.

В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

Шаг укладки.

Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината. Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Как правильно рассчитать теплый водяной пол в доме

1. Климатические характеристики места, где стоит ваш дом (по соответствующим таблицам).
2. План помещения (можно эскиз).
3. Перечень и толщина материалов, используемых в ограждающих конструкциях (стены, перекрытие и т.п.).
4. Тип остекления в помещении, где будут проводиться работы, так как это основной источник теплопотерь.
5. Какую температуру в помещении вы планируете обеспечить.
6. Тип напольного покрытия.
7. Теплоизоляция полов (материал и толщина), а также бетонной стяжки.
8. Стационарно расположенная мебель (газовая плита, шкаф-купе и т.п.).

В зависимости от назначения вашего помещения необходимо ориентироваться на максимально допустимую температуру, определённую СНиП:

• Рабочие комнаты – 21 – 27 град;
• Жилые – 29 град;
• Коридор – 30 град;
• Ванная комната – 33 град.

Требования к температуре теплоносителя

Температура поступающего в тёплые полы теплоносителя 40 – 55 град. (max 60). Перепад между подачей и обраткой не должен выходить за диапазон 5 – 15 градусов.

Объясняется это тем, что при значении менее 5 град. расход теплоносителя значительно увеличивается, приводя к существенным потерям напора. А при значениях выше 15 град. получаем чувствительный перепад температур на поверхности полов.

Выбор отопительных труб и расчет их длины

Расчёт труб для водяного пола в одной петле (контуре) проводится с учётом их выбранного диаметра и составляет при диаметрах:

• 16 мм – до 90 м;
• 17 мм – до 100 м;
• 20 мм – до 120 м.

Разброс по длине определяется разными показателями тепловой нагрузки и гидравлического сопротивления. Расчёт монтажа водяных тёплых полов показывает, что в небольших помещениях обогрев выполняется одним уложенным контуром. В больших – двумя и более (чтобы не превысить максимально разрешённую длин труб).

В последнем случае необходимо стремиться к тому, чтобы длина всех укладываемых контуров была примерно одинаковой. (Под длиной понимается вся труба, считая от коллектора), с максимальным разбросом до 10 м.

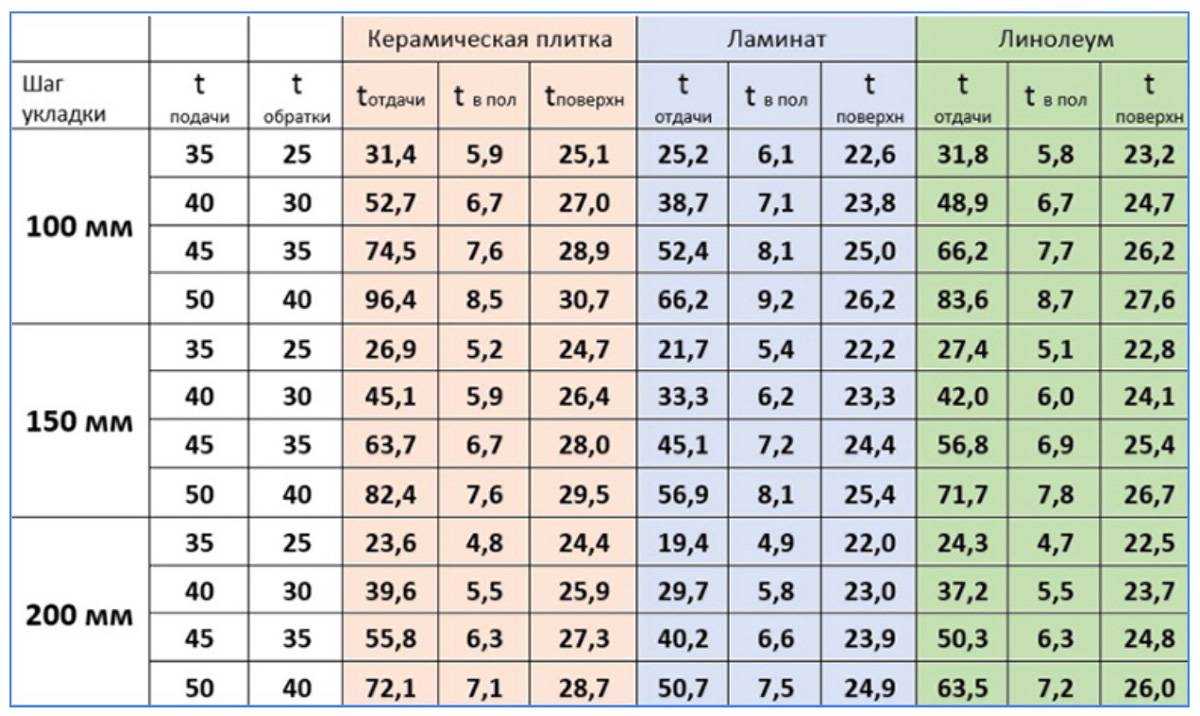

Задаваемый шаг раскладки

Расчёт тёплого водяного пола своими руками предусматривает выбор величины шага, который определяется тепловой нагрузкой, длиной контура и ещё целым рядом параметров.

• Если речь идёт о краевых зонах, то шаг принимается равным 10 – 15 см. При этом стандартом определено, что к указанной зоне относится до 6 рядов;
• Санузел (все варианты) – шаг 150 мм;
• Зоны, относящиеся к центральным – 20 – 30 см.

Подбор диаметра

Расчёт трубы для тёплого водяного пола начинается с выбора диаметра. Оптимальным диаметром для помещений жилых, площадь которых составляет более 50 кв. м является 16 мм. В частном доме это обеспечивает наиболее приемлемое соотношение трёх базовых показателей: цена / простота монтажа / объём потребного теплоносителя.

Достаточно часто применяют 18 мм трубы. Но существенной разницы в качестве работы обустроенной системы это не даёт, а расходы на приобретение материалов возрастают многократно.

Расчёт тёплого водяного пола свидетельствует о том, что трубы в 20 мм принимают гораздо больше теплоносителя, что автоматически требует использования более мощного источника его прогрева. А согнуть такую трубу с шагом даже в 150 мм практически невозможно. Увеличение шага снижает количество тепла на единицу площади.

Производим расчеты

Чтобы рассчитать количество или метраж необходимых труб, необходимо сначала выбрать подходящую схему укладки. Самыми распространенными считаются «змейка» и «спираль».

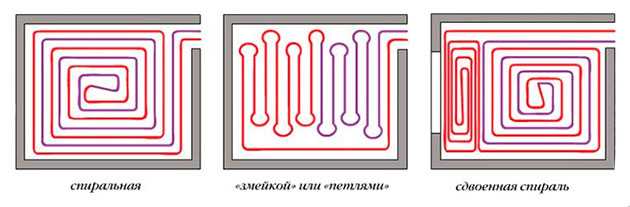

Схемы укладки

Первый вариант может иметь две разновидности. В первом случае труба укладывается змейкой.

Обратите внимание! «Змейка» позволяет немного сэкономить на трубах, но при этом нагрев комнаты будет неравномерным. Сначала нагреется пол с одной стороны, и постепенно тепло будет продвигаться дальше. К тому же вода, продвигаясь по трубам, будет остывать

Это значит, что с одной стороны пол будет всегда чуть прохладнее

К тому же вода, продвигаясь по трубам, будет остывать. Это значит, что с одной стороны пол будет всегда чуть прохладнее.

Змейка

Более эффективная укладка – это двойная спираль. В этом случае трубы укладываются парой, та по которой поступает горячая вода, и та по которой будет отводиться остывший теплоноситель. Такой способ позволяет нагревать пол по всей комнате до одинаковых температур.

Обратите внимание! При укладке труб по системе «спираль» нагрев комнаты будет происходить с ее краев к середине. Такой метод считается наиболее эффективным

Спираль

Какой бы способ не был выбран, чтобы правильно рассчитать метраж необходимых труб, нужно начертить схему. На бумаге в масштабе рисуется будущая система. Наносятся контуры комнаты и линии, по которым в дальнейшем будут укладываться трубы. При этом нужно учитывать расположение крупных элементов мебели, под ними укладывать теплый пол не рекомендуется. Также стоит учесть, что укладывать трубы нужно с отступом от стен не менее 20 см.

Для правильного расчета необходимо знать еще один параметр – это расстояние между трубами или шаг. Этот параметр будет зависеть от диаметра и теплопроводности труб, а также от температуры подаваемого теплоносителя. Первые два показателя можно узнать в магазине, где будут приобретаться трубы. Второй показатель будет зависеть от используемого котла. Также выбор шага определяется от необходимой температуры в комнате. Если нужно чтобы было значительно теплее, то шаг делается меньше, и наоборот.

Расчет

Делая расчеты, нельзя забывать о том, что длина одного контура не должна превышать 60‒70 метров. В противном случае эффективность системы значительно снизится.

Обратите внимание! Если площадь комнаты довольно большая, и метраж труб будет больше 70 метров, то требуется создать дополнительные контуры (один или два, в зависимости от площади). Лучше, чтобы они были одинаковой длины

Комбинированная укладка

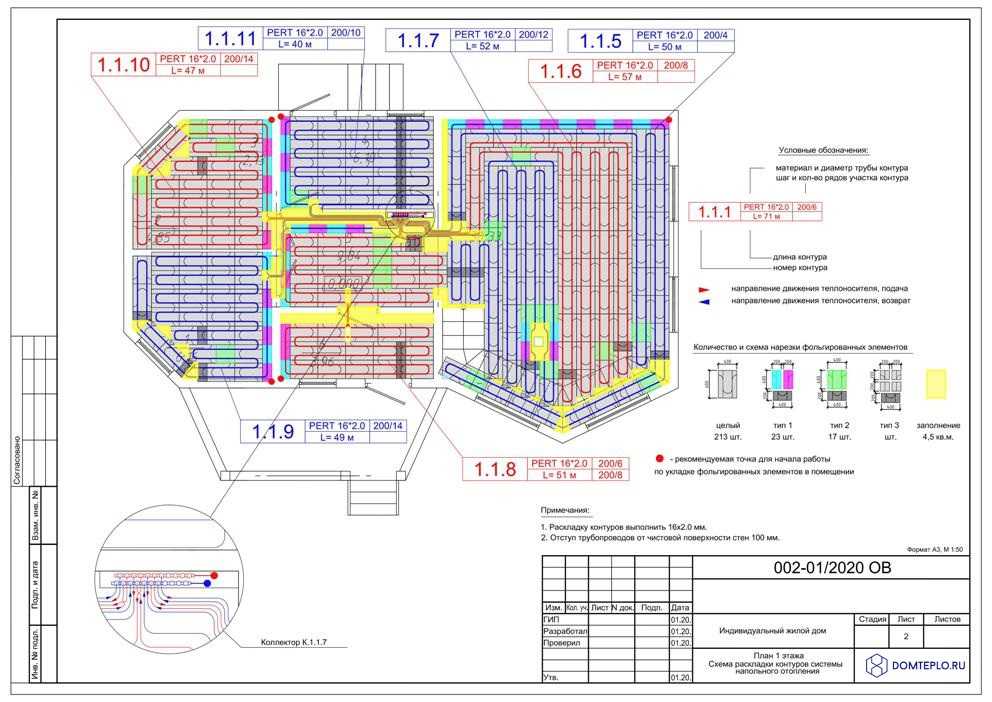

Сделав правильный чертеж будущей системы (с учетом отступа от стен и будущей расстановки крупных элементов мебели), можно точно рассчитать необходимое количество труб. Но всегда стоит брать с запасом. При любой работе неизбежны небольшие недочеты и огрехи. Лучше сделать десятипроцентный запас, чем затем бегать по магазинам в поисках подходящей трубы.

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

1. Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.

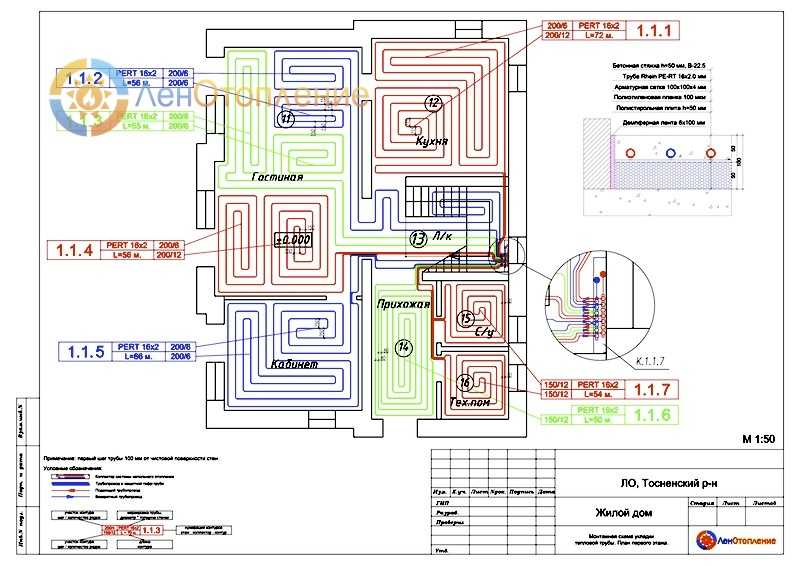

2. Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров (прочитайте: “Длина контура водяного теплого пола: правила расчета”).
3. Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
4. Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
5. Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.
6. Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
7. Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
8. Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.

Из какого материала лучше всего выбрать трубопрокатные материалы

Для обустройства водяных полов можно использовать изделия из следующих материалов:

• меди;
• сшитого либо линейного полиэтилена;
• комбинации алюминия и полиэтилена либо полипропилена;
• композита из полиэтилена и поливинилэтилена (стекловолокно).

Трубопровод из меди обладает наилучшими характеристиками. У него наивысший уровень тепловой отдачи, он очень долговечен, не подвержен коррозии. Однако медные изделия стоят дорого, для их монтажа требуется дополнительное оснащение. Кроме этого, такую систему необходимо защищать от щелочи.

Оптимальный вариант — выбрать для обустройства теплых полов изделия из полиэтилена. Он может быть сшитым (РЕ-Х) либо линейным (PE-RT).

Достоинства изделий:

1. Высокий уровень теплопроводности.
2. Длительная износостойкость.
3. Повышенная гибкость.
4. Внутренние стенки гладкие, благодаря этому они забиваются отложениями очень медленно.
5. Материал не корродирует.
6. Он может выдерживать неоднократное замерзание теплоносителя.
7. Самостоятельный монтаж таких элементов сети прост, так как для их правильной укладке не требуется использование специальных инструментов и приспособлений.

Наиболее надежен PE-X-A. Этот материал обладает наивысшей плотностью поперечного сшивания (85%). Благодаря этому у него ярко выражен эффект «памяти». Иными словами — после теплового расширения, элементы сети всегда возвращаются к изначальному состоянию. Это дает возможность использовать аксиальный вид фитингов с надвижными кольцами, их без проблем можно замуровывать в стяжку.

У аналогов PE-RT нет феномена «памяти». Из-за этого с ними используются лишь фитинги цангового типа. Их запрещено замуровывать. Однако когда контуры системы уложены цельными участками, то все сопряжения будут лишь на коллекторе. В этом случае применение PE-RT оправдано.

Производители изготавливают также трубы для водяного пола из композита. В этом случае верхний и нижний слой выполняется из полиэтилена, между ними вклеена фольга из алюминия (PE-X-Al-PE-X либо PE-RT-Al-PE-RT). Металл армирует элементы теплого водяного пола и служит преградой для кислорода.

Недостаток алюмопластика состоит в том, что он неоднороден. Разные степени теплового расширения металла и полимера могут вести к расслоению материала.

Исходя из этого, лучшим выбором будут полиэтиленовые изделия, армированные поливинилэтиленом (EVOH). Он существенно уменьшает проникновение кислорода в водный теплоноситель сквозь трубные стенки. Это армирование может быть верхним покрытием либо располагаться между слоями полиэтилена. Второй вариант более предпочтителен.

Водяные теплые полы можно укладывать из труб таких размеров:

• 16×2;
• 17×2;
• 20×2 мм.
