Какая вода отводится дренажом
Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.
Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.
Поверхностные воды
Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.
За отведение поверхностных вод отвечает ливневая канализация
Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.
Грунтовые воды
Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.
Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).
При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте
Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.
Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.
Верховодка
Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.
Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.
Чтобы не было такой ситуации требуется дренаж участка
Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.
Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.
Полипропиленовые трубы
Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:
- Длительный эксплуатационный период и высокая устойчивость.
- Возможность работы в условиях высоких нагрузок и сильного напора в системе.
- Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
- Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
- Низкая степень засорения и заиливания.
- Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
- Идеальное соотношение цены и качества.
Разновидности лотков для ливневой канализации
От материала, из которого изготовлен лоток, будет зависеть возможность выбора уклона. Если используется пластиковый элемент, то можно использовать минимальное значение этого параметра. Благодаря небольшому коэффициенту сопротивления скольжению, вода будет легко удаляться по изделиям из полимерного материала. Бетонные лотки лучше устанавливать на максимально разрешенный уклон. Изделие из этого материала имеют шероховатую поверхность, поэтому на транспортируемую жидкую среду может оказываться значительное воздействие.
От диаметра лотка также зависит угол расположения элемента. Чем меньше просвет трубы или иного элемента системы, тем большим должен быть угол наклона, чтобы обеспечить своевременное удаление всего объема, поступающего в канализационную систему.
Уклон дренажной трубы: СНиП
Правильно запроектированная и сконструированная дренажная система позволяет уберечь фундаментные конструкции, подвальные и цокольные помещения от разрушительного влияния паводковых, атмосферных и грунтовых вод и позволяет предотвратить подтопление участка. Основными параметрами, определяющимися при инженерном расчете системы, являются глубина заложения водостоков, а так же уклон дренажной трубы. СНиП регламентирует эти значения и обеспечивает надежную и долговременную работу системы.
Составление проекта системы дренажа
Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.
Проект должен содержать в себе:
- Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
- Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
- Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
- Технико-экономическая смета сооружения системы дренажа
Проектная документация должна учитывать следующие особенности:
- Геоморфологию данного участка
- Климатические особенности зоны, в которой он располагается
- Отметки уровня подземных вод
- Характеристику и строение грунтов
- Отдаленность водных объектов от места строительства
Технико-экономический расчет
Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:
- Демонтаж конструкций из железобетона
- Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
- Сооружение диаметрального водостока с двухсторонним выпуском
- Укладывание на дно траншеи подушки из гравия или щебня
- Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
- Разборка дорожного полотна
- Сооружение новых полотна из асфальтобетона
- Ландшафтные работы
- Подготовка почвы под ландшафтные работы
- Сооружение конструкций временного использования – мостики, переходы и т.д.
Необходимые для строительства материалы:
- Щебенка или гравий
- Песок
- Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
- Геотекстильное полотно – выполняет функцию фильтрации
- Дренажные колодцы
Монтаж системы
Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:
- Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
- Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
- Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
- Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.
При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.
Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:
- ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
- ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей
Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.
Виды систем осушения
Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.
Дренаж поверхностного типа
Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.
Решётки защищают открытую дренажную систему от попадания крупного мусора
Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:
- Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
- Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.
При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.
Глубинный дренаж
Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.
Процесс сооружения глубинного дренажа на загородном участке
Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже.
При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.
Схема устройства глубинного дренажа
При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.
При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.
Что говорит СНиП про глубину залегания труб
Может показаться странным, но по этому поводу в документации нет каких-либо определенных указаний. Здесь СНиП скорее рекомендует, нежели указывает. В целом, все сводится к тому, чтобы сочетать такие факторы при определении глубины закладки трубы, как степень промерзания почвы, пролегание водоносной жилы, а также опора на личный опыт мастера. Впрочем, можно все-таки опираться на следующие общие рекомендации:
- трубы с диаметром меньше 50 см должны быть углублены на глубину не менее 30 см от места промерзания грунтов;
- если труба имеет диаметр от 50 см, то эта глубина должна быть увеличена до 50 см.
Подготавливая траншеи необходимо учесть уровня промерзания грунта, а так же приплюсовать к нему толщину песчаной подушки на дне. При таких показателях прокладка труб ливневой канализации самая оптимальная.
Однако в любом случае глубина должна составлять не менее 70 сантиметров, если считать от поверхности почвы до крайней верхней кромки трубы. В том же случае, если по каким-то объективным причинам укладка в грунт на заданную глубину невозможна, допускается и прокладка на меньше глубине – но при этом необходимо озаботиться о дополнительной защите канализационной трубы от внешних механических воздействий.
Что такое грунтовые воды
Это та вода, которая собирается в нескольких слоях почв. Залегание может проходить довольно далеко от поверхности и не доставлять ровным счётом никаких проблем хозяину участка. Но когда подземные воды подступают очень близко, то вместо ухоженного сада получается болото или небольшое озерцо, а в доме воцаряется постоянная сырость. На количество подземных запасов напрямую влияют осадки, это только на первый взгляд кажется, что прошёл дождь, и всё высохло. Влага имеет свойство копиться и превращаться в ручейки или озёра.
Основные типы вод:
- Местные воды – это означает, что глубина их залегания составляет примерно 0,5-3 метра. Чаще всего они расположены во впадинах между пластами грунта, исчезая в морозы или жару. Восполнение запаса происходит в сезон дождей или весной, когда начинают активно таять снега.
- Безнапорные воды – глубина залегания от 1 до 5 метров, характеризуются постоянным характером и питаются от всех доступных источников: родники, скважины и прочие ближайшие водоёмы. Именно безнапорные подземные воды доставляют больше всего проблем, но их можно убрать специальной системой водоотведения.
Основные признаки, по которым можно определить необходимость дренажных работ
Явные признаки необходимости водоотведенияИсточник otoplenie-help.ru
Без дренажа на участке не обойтись, если:
- В саду и огороде преобладают водолюбивые растения, появился осот, земля мягкая и влажная круглый год, плохо растут деревья, некоторые погибают, в саду на почве и деревьях появился мох. Все это признаки излишней влажности почвы – требуется водоотведение.
- Высокая влажность в подвальном или цокольном помещении, конденсат на стенах подвала, появление микротрещин на цоколе здания, возникновение перекосов дверных и оконных проемов, ощущение сырости и плесени в помещении. Здание необходимо спасать – без дренажных работ произойдет разрушение фундамента и дома.
- Даже после выпадения небольших осадков надолго остаются лужи, отмостки трескаются и отходят от цоколя, тротуары и дорожные покрытия проседают – необходим, как минимум, отвод поверхностных вод.
Существенные плюсы обустройства дренажной системыИсточник vse-o-kanalizacii.ru
Методика проведения работ
Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке – щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при устройстве дренажной системы предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.
Поверхностные и глубинные схемы
Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод. Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.
Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

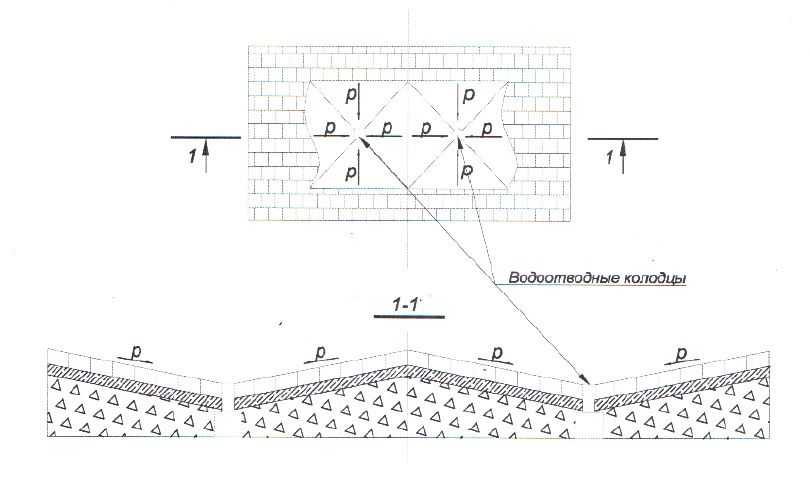

Схема водоприемников дренажа поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп). Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.
Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).
Исключить сооружение глубинного дренажа допустимо на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.
Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров
Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы. Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

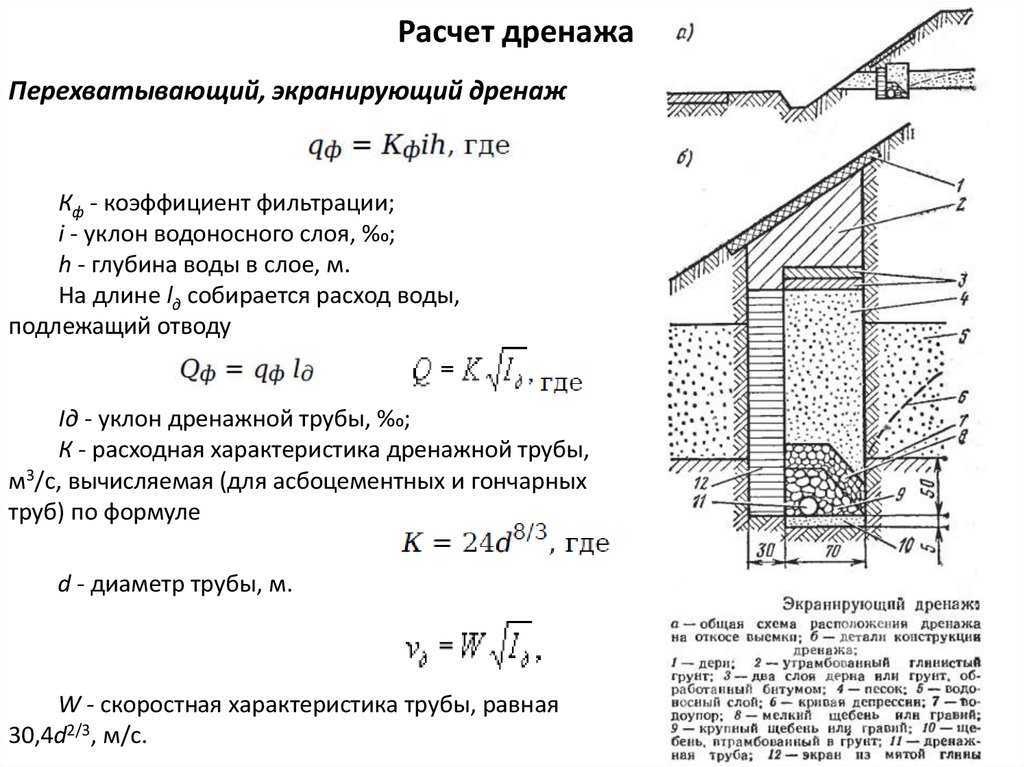

Расчёты и стандарты строительства дренажа
Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:
- размер диаметра трубопроводов;
- уровень закладки трубопроводов;
- значения уклона труб;
- плотность геотекстильного фильтра.
И подробнее о каждом пункте.
Величина #1 – расчётный диаметр трубопроводов
Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.
Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.
Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.
Величина #2 – глубина закладки системы
Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:
- Уровень промерзания грунта.
- Глубина заложения фундамента.
Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.
Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.
По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

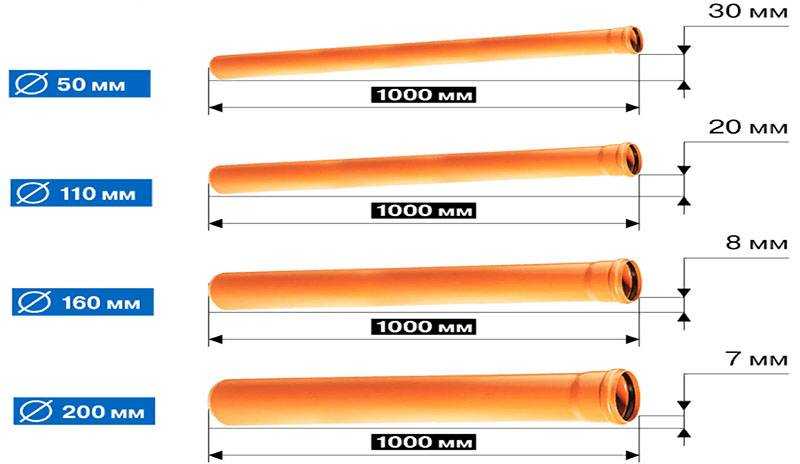

Величина #3 – уклон дренажных труб
Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.
При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.
Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.
На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.
Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.
Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.
Величина #4 – необходимая плотность геотекстиля
Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).
Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м 2 .
Какие трубы выбрать?
Проще, конечно, сделать дренаж открытым, но такое сооружение не добавит эстетичного вида участку. Поэтому большинство предпочитают соорудить водоотвод, который прослужит не одно десятилетие и не будет заметен на территории. Качественная работа делается на долгосрочную перспективу. Выбирая материалы для дренажа, это нужно учитывать. Безусловно, можно воспользоваться асбестоцементными или , но более легким и доступным вариантом будут изделия из полимерных материалов.
У них масса преимуществ, которые точно облегчат работу и эксплуатацию:
- Доступность. Это один из главных пунктов. Так как цена на гофрированные трубы намного меньше, чем на подобные изделия из другого сырья.
- Прочность. Такие труды можно укладывать на небольшую глубину. Они прекрасно выдерживают давление почвы, оседание и движение.
- Долговечность. Такие изделия прекрасно исполняют свои функции не менее пятидесяти лет.
- Обработка. Чтобы порезать пластиковую трубу, не нужно использовать специальные инструменты. Их легко перевозить, удобно соединять.
Правильный уклон дренажа
Что такое грунтовые воды
Это та вода, которая собирается в нескольких слоях почв. Залегание может проходить довольно далеко от поверхности и не доставлять ровным счётом никаких проблем хозяину участка. Но когда подземные воды подступают очень близко, то вместо ухоженного сада получается болото или небольшое озерцо, а в доме воцаряется постоянная сырость. На количество подземных запасов напрямую влияют осадки, это только на первый взгляд кажется, что прошёл дождь, и всё высохло. Влага имеет свойство копиться и превращаться в ручейки или озёра.
Основные типы вод:
- Местные воды – это означает, что глубина их залегания составляет примерно 0,5-3 метра. Чаще всего они расположены во впадинах между пластами грунта, исчезая в морозы или жару. Восполнение запаса происходит в сезон дождей или весной, когда начинают активно таять снега.
- Безнапорные воды – глубина залегания от 1 до 5 метров, характеризуются постоянным характером и питаются от всех доступных источников: родники, скважины и прочие ближайшие водоёмы. Именно безнапорные подземные воды доставляют больше всего проблем, но их можно убрать специальной системой водоотведения.
Устройство водоотведения
Когда с подготовительными этапами закончено, стоит переходить непосредственно к процессу практической фиксации дренажа. Лучше и надёжнее всего привлекать к процедуре настоящих специалистов, которые имеют опыт и предоставляют гарантии за результат своей работы.
По правилам любые действия по установке состоят из нескольких этапов:
Выкапывание траншеи глубиной почти 70 см шириной 50 см. Ров должен находиться на склоне, чтобы собранные воды выводились за границы обозначенной территории через трубы. Дно траншеи заранее выкладывается специально отобранным гравием и максимально плотно утрамбовывается. Затем на эту подушку помещаются перфорированные гофротрубы с диаметром 100 мм
Важно всё время соблюдать рекомендуемый уклон (2-3 см на каждый метр), а трубы оборачиваются специальной геотканью, что априори предотвращает случайное попадание посторонних частиц внутрь. В финале всей процедуры дренаж покрывается толстым слоем керамзита или иного материала, который априори должен хорошо пропускать воду и потом вновь идёт обратная засыпка грунтом. Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону
Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону.
Сам монтаж дренажной системы выполняется согласно конкретным правилам, которые прописаны на законодательном уровне. Задуманная конструкция описается в техническом плане не только на СНиП, но и ГОСТ 1839-80, что отражается в основных нормативах.
Дополнительно стоит взять на заметку главные правила, по которым устраивают дренаж максимально точно. Обезопасить практически на 100% сооружения и насаждения от избытка влаги можно, зная различные нюансы устройства классического дренажа:
- Закрытая система всегда подразумевает уклон, чьё направление следует к водоприёмнику, а значение напрямую зависит от типа грунта.
- Когда углубление покрывается на дне слоем из щебня, поверх опять выкладываются дрены, затем система засыпается повторно.
- Необходимо обустроить всё так, чтобы сточные воды собирались в коллекторе и впоследствии перемещаются в водоприёмник.
- Контроль над непрерывной работой дренажной системы происходит при помощи наличия смотровых колодцев.
Если система дренажа изначально установлена правильно, то уровень грунтовых подземных вод не будет выше допустимого значения, а, наоборот, начнёт постепенно снижаться.
Данный процесс неизменно приведёт к повышению уровня плодородия. Но вот когда дренаж вовсе отсутствует, то это чревато перенасыщением грунта влагой, что оказывает негативное воздействие на постройки.
Проектирование конструкции дренажа обязано происходить исключительно на базе качественных материалов, иначе даже идеальный проект и смена не будут гарантировать надёжный итог.
Почти все главные требования отражены в упомянутых государственных стандартах, поэтому без СНиП-дренажа и грамотных специалистов, велик риск допустить много ошибок, которые повлекут за собой негативные последствия и создадут массу трудностей в плане эксплуатации в дальнейшем.
Как рассчитать правильный угол наклона

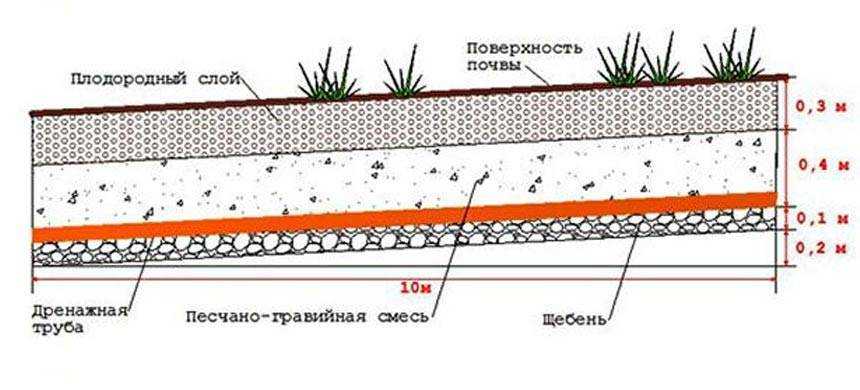

Схема закрытой дренажной системы в разрезе
Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:
- Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
- Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
- Глубина заложения контура.
- Рельеф участка: перепады его высот.
- Уровень грунтовых вод на местности — желательно провести предварительные гидрогеологические изыскания.
- Тип почвы — информацию берут из таблицы «Классификация типов грунтов.
Дренаж участка с высоким уровнем грунтовых вод
Чтобы правильно определить наклон всей магистрали от верхней точки расположения первой дрены до пункта сброса воды, нужно сделать следующее:
- От высшей точки первой трубы до конечного приемника грунтовых стоков измеряется общая протяженность дренажного контура. Суммарно получается, например, 20 м.
- Измеряют прямой отрезок от верхней точки системы до нижней. Получается, к примеру, 10 м.
- Оба числовых значения нужно сложить: 10+20 = 30 м.
- Для расчета перепадной высоты между верхней и нижней точками берется значение 1% от общей суммы. В данном случае он составляет 0,3 м (30х1%=0,3). Таким образом, мастер должен уложить систему дренажа на участке так, чтобы разница между верхней частью коммуникации и нижней составляла 30 см. Это и будет считаться правильным уклоном.
Такая коммуникация будет функционировать без сбоев.
Чем грозит неверный расчет?
Правильный расчет уклона дренажной трубы очень важен. Если не соблюдать требования общепринятых норм, то могут произойти аварии на участке.
Возможные последствия могут быть следующих типов:
- Когда угол наклона дренажа слишком мал, в рукавах будет происходить застой воды. А маленькие песчинки и другой мусор будут накапливаться. Со временем это приведет к засору в трубе. Чтобы разрешить сложившуюся проблему, придется откапывать поврежденный участок дренажной системы и ремонтировать его.
- При недостаточном уклоне весь просвет дрен будет заполнен грунтовыми водами, но они не будут уходить так как нужно. В таком случае уровень грунтовых вод будет оставаться прежним, монтировать дренажную систему тогда нецелесообразно. Территория, где предполагался дренаж, так и будет заболоченной.
- Когда уклон выше требуемого, то скорость потока воды будет очень большой. Спустя какое-то время дрены разорвутся в какой-нибудь точке, так как не выдержат высокого давления. Или же жидкость с большой скоростью будет отправляться в точку сброса, а различные частички песка и глины будут оставаться на дне контура. Возникновение засора лишь дело времени.
- Если уклон неравномерный, то зоны застоя влаги будут мешаться с участками, где сток слишком быстрый. Это тоже влечет за собой появление засоров, застоя и износа отдельных элементов.
Чтобы уложить трубы правильно и соблюдать уклон, потребуется нивелир и теодолит. С помощью этих геодезических приборов измеряется уровень начальной и конечной точки трубы. Обычный строительный уровень не подойдет для такого типа работ.
Причины, способные вызвать сбои в работе системы дренажа
Бывают случаи, когда дренажная система начинает работать с перебоями, не выполняя должным образом требуемых функций. Для того, чтобы ситуацию исправить, потребуется выявить причины неполадок.
Выявляют следующие причины неполадок:
- Забитые отверстия труб. Нарушения последовательности выполнения работ чаще всего являются их причинами. К примеру, если сперва в приготовленные траншеи засыпают не песок, щебень, который и вызывает заторы труб в последующем;
- Не обеспечивается требуемый сток воды в канализацию, что может быть вызвано нарушением уклона дренажных труб во время их укладки;
- Неправильную работу дренажной системы может вызвать отсутствие обратных клапанов или не сделанная отсыпка.
В любом случае дренажная система требует постоянного контроля, осмотра и исправления проблем со стороны домовладельцев. Планируя высаживать на участке какие-либо деревья, не следует забывать того, они не должны располагаться ближе двух метров относительно проходящей трубы. Для декора можно использовать дерн или неприхотливые виды цветов.
Использование качественной дренажной системы обеспечит Вашему дому защиту от плесени и сырости, а кроме того, благодаря ей с участка будет отводиться лишняя влага. Самым главным является правильная технология укладки и соблюдение техники безопасности в ходе монтажа дренажной системы. Правильный уклон дренажа также играет важную роль.
