Канализация в бане своими руками

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

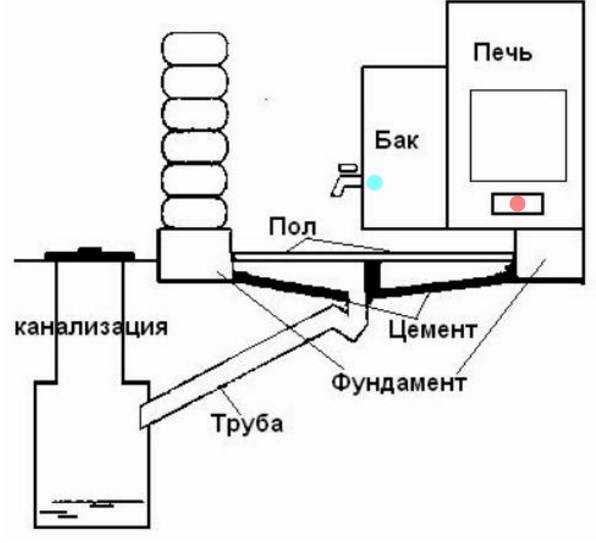

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.

Установка канализации в бане своими руками

Например, последовательность действий при установке дренажной канализации будет выглядеть так:

• первым делом необходимо проложить трубы к каждому помещению, из которого будет стекать использованная вода, причем вся система должна иметь постоянный уклон;
• смонтировав трубы, можно устанавливать напольное покрытие, которое тоже должно быть немного наклонено к сточному желобу;
• дальше устанавливается вентилируемый стояк и решетки;
• недалеко от бани, на рассчитанном месте, обустраивается дренажный колодец;
• траншея засыпается щебнем и землей, после чего вся засыпка должна утрамбовываться.

Пошаговая постройка слива в бане

Начинают постройку слива с выбора места для ямы. Это может быть участок под полом. Тогда выкапывают яму до укладки пола

Важно, чтобы в этом месте близко не подходили грунтовые воды. Иначе вместо оттока воды получится образование «болота» под полом. Отсюда и постоянная сырость, и плесень на стенах помещения

Отсюда и постоянная сырость, и плесень на стенах помещения.

Яму вне бани выкапывают с учетом того, сколько человек будет мыться в бане. Для небольшой семьи нужен колодец, принимающий до 60 литров воды. После копки ямы необходимо укрепить стенки колодца. Для этого подойдут и обломки кирпичей и плитки. Вне строения в колодец вставляют металлическую бочку без дна. Тогда стены не осыпятся, и вода будет уходить в грунт. Заменой бочке могут стать автомобильные покрышки, бетонные кольца.

Для этого и бетонируют пол так, чтобы был уклон в 3-5 градусов к месту слива. Трапик представляет собой сифон с гидрозатвором, прикрытый сверху решеткой для сбора мелкого мусора. Встроенная в пол вертикальная труба соединяется с участками канализации, уложенными в траншеи. Горизонтальные трубы выводятся в колодец. Их помещают в землю, предварительно обернув утеплителем. В районах с теплой зимой можно обойтись без утепления. Трубы закладывают ниже отметки промерзания грунта в конкретном районе, иначе система, замерзнув, даст сбой.

Монтаж внешней канализации – выбираем место для септика

Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.

Прежде всего, имеет значение характер грунтов под септиком – глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.

Смотреть видео

Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.

Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.

Устройство локального очистного сооружения

Основными узлами такого устройства являются следующие составляющие:

Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.

В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.

Содержание частично очищается, поскольку часть содержимого в виде твердых фракций.

В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.

• Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
• В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.

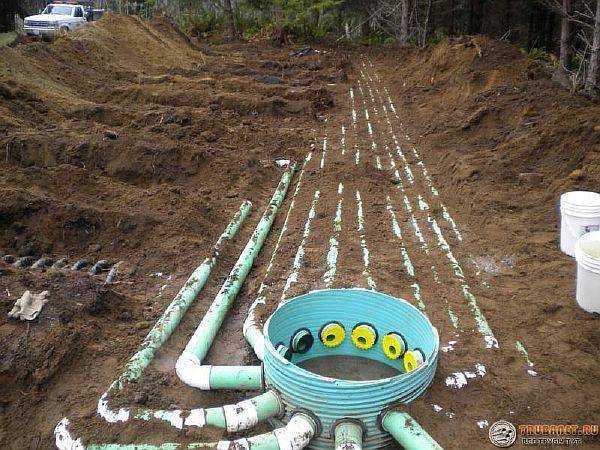

Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.

Подготовка траншеи и укладка труб

Как провести трубы наружной канализации своими руками?

Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше. Большое значение имеет качество подкладки под трубы на дно траншеи

Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка

Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается

Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.

https://youtube.com/watch?v=6lif6lJOscE

Система отвода воды с пола до наружной канализации

Сливать воду с пола в наружную канализационную сеть можно двумя способами: с помощью трапа и через бетонную воронку под полом.

Трап

Идея использования трапа для отвода воды появилась недавно. Поэтому при его монтаже иногда делаются элементарные ошибки. Как их избежать, и поговорим.

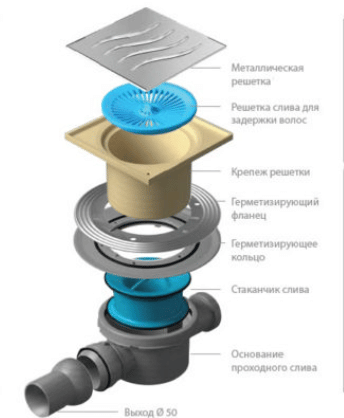

Трап в бане — это элемент канализационной системы, обеспечивающий отвод воды с пола в наружные сточные сети. Устанавливается в парилке и моечном помещении на уровне пола или под деревянным сплошным или проливным полом в бетонной воронке. Состоит из корпуса, сифона, затвора, отводящей трубы и решетки.

Основные функции:

• отвод воды с пола в систему канализационных труб;
• первичная фильтрация стока;
• перекрытие потока неприятных запахов с выгребной ямы.

Трапы могут быть нескольких видов:

• вертикальные — подвод канализационной трубы к сифону производится снизу, что увеличивает скорость водоотвода, но требует заглубления всей системы;
• горизонтальные — отводная система крепится к трапу сбоку. Но здесь обязательно нужен уклон всех труб.

Отличаются трапы и по виду затвора. Он может быть:

• водяным (гидрозатвор). Самый простой и надежный. Однако в бане он не применим по двум причинам: может высохнуть, если парилкой долго не пользовались или замерзнуть зимой;
• мембранным — открывается под давлением водяного потока. Для бани они непрактичны — требуется постоянное увлажнение запирающего элемента. Иначе теряется его эластичность и запахи из канализации попадают в помещение;
• поплавочным — шарик всплывает при поступлении воды;
• маятниковым — шторки (лепестки) под давлением воды уходят вниз, а закрываются за счет противовесов, расположенных снаружи трубы.

Критерии выбора

Выбирая трап, а их разнообразие в торговой сети поражает, необходимо обратить внимание на следующие характеристики:

• диаметр канализационной трубы, чтобы была возможность соединиться без промежуточных элементов (переходников);
• способ соединения с системой канализации: вертикальный или горизонтальный;
• пропускную способность, чтобы не оказалось, что наружные сети диаметром 100 мм, а трап — 50 мм или, наоборот, в результате чего вода уходит с задержкой (труба диаметром 10 см пропускает 2,3 л/с);
• внешний вид — здесь можно подобрать под любой пол: деревянный, керамогранитный;
• материал изготовления. Метал надежней, но дороже. Для бани оптимальным решением является высокопрочный пластик или комбинация из нескольких материалов. Например, сифон из полиэтилена, а решетка металлическая;
• вид затвора.

Монтаж трапа

Монтаж трапа выполняется после установки отводящей трубы до заливки стяжки при использовании ленточного фундамента. При этом необходимо соблюдать несколько важных требований:

решетка трапа не должна выступать над поверхностью пола. Обычно она располагается на одном уровне

Но лучше, чтобы была чуть-чуть заглублена; пол в бане со сливом через трап должен иметь уклон в сторону решетки, чтобы вода быстро уходила самотеком; зазоры между полом и трапом нужно хорошо герметизировать, чтобы влага не просачивалась в подполье; при использовании вертикального трапа важно рассчитать глубину заложения отводной канализационной сети. Для этого следует посмотреть руководство по сборке сифона, где указаны минимальные параметры для каждого узла (только в сухом затворе рабочий участок может быть от 3 до 7 см), а также учесть необходимость установки тройника для приема воды с моечного отделения или парной (зависит от места подсоединения к канализационной сети)

Сборка трапа ведется в следующей последовательности (на примере деревянного пола):

до настила досок вся система водоотвода собирается. В нее заливается вода в большом количестве. Если протечек не наблюдается, трап разбирается;


Проверяется, насколько правильно собрана система водоотвода.

• настилается пол из половой доски (должны быть шип и паз). Как это правильно сделать, можно посмотреть здесь;
• с помощью измерительных инструментов находится месторасположение приемной канализационной трубы, после чего на поверхности пола рисуется отметка для сверления отверстия под трап. Оно должно быть с небольшим зазором;

электролобзиком вырезается отверстие;

• стамеской высекается квадрат под решетку;
• устанавливается трап;
• зазор между решеткой и полом герметизируется.

А сейчас рассмотрим, как сделать слив в бане под полом с помощью бетонной воронки. Сразу отметим, что заливать стяжку с уклоном мокрым способом трудоемко и сложно — процесс подробно описан здесь. Проще воспользоваться полусухим методом укладки бетона, что позволяет без особых проблем получить требуемый угол наклона поверхности в любом месте подполья. Как выполняется полусухая стяжка подробно описано в работе «Как делается полусухая стяжка пола?»

Шаг 4: Монтаж внутренней системы канализации

О проведении канализации в бане следует задуматься ещё на стадии возведения фундамента. Он должен заливаться с учётом выведения трубопровода.

Проект внутреннего водоотведения выполняется на миллиметровой бумаге, отображает толщину стен, перегородки, места расположения моечной, парной и туалета, вывода коммуникаций, установки фановой трубы.

Монтаж внутренней системы начинается с моечной комнаты. Там устанавливают сливной трап или приямок в форме желоба, куда будет стекать вода. К нему монтируется канализационная труба, выводимая за пределы сооружения. Трап оборудован сифоном и решёткой, которая задерживает крупные частицы.

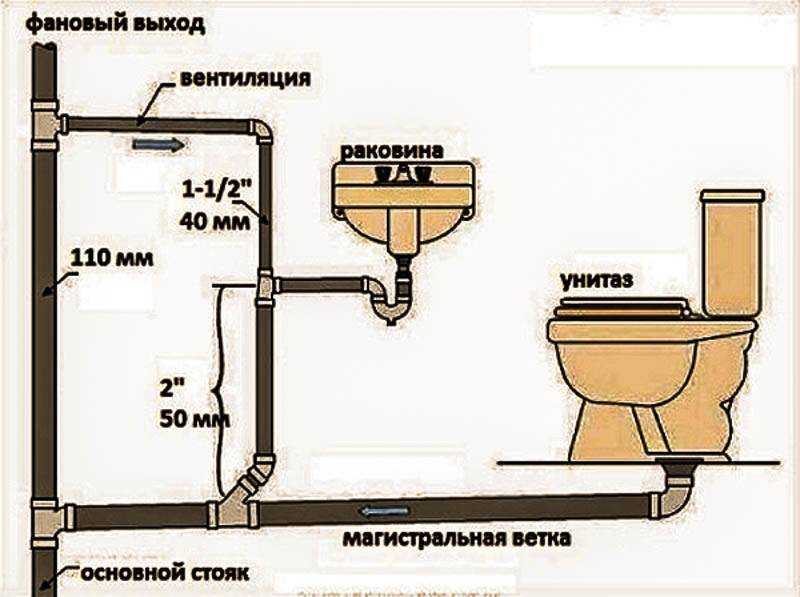

При обустройстве внутренней канализации на каждый сантехнический прибор устанавливают гидрозатвор (сифон) для устранения неприятного запаха.

При установке сливов, душевых и бассейнов следует тщательно соблюдать угол уклона, иначе жидкость будет застаиваться, вызывая неприятные запахи. Слишком большой уклон приводит к высыханию внутренней поверхности и образованию известковых отложений, которые по мере нарастания перекрывают просвет. Стоячая вода способствует активному размножению бактерий и распространению затхлого запаха. Кроме этого, стояки обеспечиваются вентиляцией, выводимой на улицу не менее чем на 30 см.

Использование фильтрационного колодца для слива в бане

Выполните следующие операции:

1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.

При укладке труб в траншею выполняйте следующие требования:

• Труба должна быть без поворотов, чтобы избежать засорения.
• Диаметр трубы — не менее 50 мм.
• Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
• Стыки труб замажьте бетоном.
• Колодец накройте крышкой.
• Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.

Вариант #1: дренажная канализация ↑

Своими руками проще всего сделать канализацию для бани дренажного типа. Она подойдет для небольших парилок, рассчитанных на нескольких человек. Для дренажа используется небольшой колодец размерами приблизительно 1х1 м. Глубина должна быть ниже уровня промерзания грунта. Если земля промерзает на 0.7 м, то колодец копают на 1.5 м.

На дно готовой ямы укладывают глину слоем 10-15 см. Ее следует расположить так, чтобы образовался уклон по направлению стока. Слой глины разравнивают так, чтобы гладкое дно колодца приобрело вид лотка. Следующий слой – сыпучий материал – щебень, гравий или песок. Толщина этого слоя должна достигать 0.5 м и быть выше уровня промерзания. Поверх сыпучего материала яму засыпают грунтом.

Вместо колодца можно обустроить дренажную подушку. Она представляет собой траншею длиной и глубиной в 1 м, шириной 0.3 м, заполненную на 20 см сыпучим материалом, а выше – грунтом до уровня земли. Трубу, которая ведет от бани к дренажному колодцу или подушке, теплоизолируют.

Строительство колодца и прокладку труб следует выполнять очень тщательно, т.к. при неправильном обустройстве дренажной канализации для бани вода будет постоянно замерзать зимой, и система может не работать. Еще хуже то, что постоянная сырость приведет к разрушению пола в помещении, а мытье будет некомфортным.

Устройство дренажной канализации для бани

Если жидкость недостаточно интенсивно впитывается в грунт, строят приямок, где сточные воды набираются, а потом вытекают дальше. Чтобы нормализовать отток воды, трубу прокладывают под небольшим уклоном в нужную сторону. Для строительства приямка подходят любые водонепроницаемые материалы.

Водосток должен быть обустроен с водяным затвором. Для этого ввод трубы делают в нижней части приямка – в 9-12 см от дна, а по трем сторонам ставят пластину. Ее не нужно закреплять, чтобы до дна оставался зазор в 5-6 см. Благодаря такой простой конструкции образуется гидрозатвор, который защитит баню от неприятных запахов сточных вод. При выборе труб лучше отдать предпочтение полиэтиленовым.

Строительство приямка

Чаще всего пол обустраивают двумя способами:

• Протекающий. Настил изготавливают из досок, которые не прикрепляют к лагам, а просто укладывают с небольшими зазорами – 5 мм. Благодаря такому устройству доски качественно просыхают и меньше подвергаются разрушению.
• Капитальный. Доски можно уложить без зазоров, однако в этом случае необходимо сделать уклон. Внизу устанавливают лоток для сбора воды. Из лотка стоки поступают в трубу и далее – в приямок.

Очистка сточных вод осуществляется через грунт и песок. Известь, отложения, органические соединения задерживаются между частицами, поэтому дренажную систему иногда приходится чистить.

Пол в бане

Если схема дренажной канализации в бане, сделанной своими руками, предусматривает большое расстояние между местом слива воды и системой дренажа, то необходимо построить смотровой колодец. Его делают из бетонных колец или выкладывают кирпичом. Диаметр такого колодца должен быть не менее метра.

Чтобы зимой сооружение не промерзало, его оснащают двойной крышкой. Между крышками помещают утеплитель, в качестве которого можно использовать опилки или грунт. Внутреннюю стенку отделывают любым утепляющим материалом. Наружную часть колодца также утепляют.

Схема смотрового колодца

3 способа отвода стоков

1. В грунт / речку / водоем. Вариант недопустим при использовании в бане химических веществ и средств бытовой химии.
2. В септик (локальные очистные сооружения). Подходит для случаев, когда сооружение находится рядом с дачей / загородным домом. Но возникает проблема: учет дополнительного объема стоков. В противном случае «лишняя вода» будет просто вымывать микроорганизмы.
3. В центральную канализацию. Врезка доступна не во всех поселках под Москвой и в Московской области.

От чего зависит выбор локальных очистных сооружений?

Если нужен септик для бани и загородного дома / дачи, делают расчет на основе:

• характера постройки (как часто будет использоваться);
• типа грунта (чтобы не было риска «подмывания» фундамента с разрушением опор);
• расположения объекта (крупные населенные пункты или небольшие поселки);
• конструкции фундамента (ленточным и плитным необходим сбор в единый резервуар и отвод по трубе);
• количества стоков (с домашней канализацией или без нее), а также других характеристик.

Перед тем, как выбрать септик для бани, необходимо изучить условия эксплуатации будущей системы на конкретном участке. Производитель «Клен» предлагает линейку оборудования специально для использования на дачах или в загородных домах. В наличии 6 моделей: от бюджетной «3Н» до мощной и высокоэффективной «7Н». Септики «Клен» могут устанавливается как отдельно под баню, так и подключаться в «домовую» систему отвода.

Обустройство слива в парилках и моечных

1. Фальшполы с проливными половицами. Используются в помещениях, где планируется поддержание высокой температуры.
2. Плитка с уклоном и трапом. Устанавливается в моечных.
3. Не протекающие полы. Жидкость остается на полу, а затем сливается в накопительную емкость или в септик.
4. Комбинированный вариант. Зависит от особенностей конкретного объекта (плитка + фальшполы или не протекающие полы + фальш).

Для слива воды используют 3 схемы:

• в подпол (если позволяет конструкция строения);
• в накопительную емкость или в септик (для откачивания и переработки бактериями);
• в центральную канализацию.

Первый вариант используется при сооружении небольших бань на дачах и на загородных участках. Затраты на обустройство минимальные: песчаная подушка, отвод.

Для полноценных теплых построек требуется канализация для бани с септиком. Отвод стоков осуществляется через специальную «оранжевую» трубу.

Чтобы минимизировать запахи в парилке или моченом отделении, используют сливные трапы или водяное колено.

Правила вывода стоков из бани в септик

Система слива оборудуется стандартными ПВХ-трубами диаметром 50-110 мм;

• разводка внутри помещений осуществляется стандартными «серыми» трубами;
• прокладка наружных коммуникаций осуществляется оранжевыми ПВХ;
• диаметр выходной трубы – минимум 110 мм
• обустройство вентиляции необходимо для защиты от перепадов давления;

В линейке производителя «Клен» представлены модели, которые:

• прослужат до 50 лет;
• сделаны из прочного полипропилена толщиной 5-8 мм;
• рассчитаны на эксплуатацию в климатических условиях Москвы и Московской области;
• обеспечивают очищение до 90%;
• устанавливаются за 1 день (не нужно тратить деньги на вызов специалистов);
• требуют откачивания 1 раз в 2-3 года (но сроки зависят от режима эксплуатации);
• подходят для дач с сезонным проживанием и для загородных коттеджей с постоянным пребыванием;
• не требуют консервации.

Если нужно было найти эффективный, но дешевый септик для бани с туалетом без откачки, стоит попробовать «Клен». Для дачного участка достаточно бюджетной модификации «3Н». Для комфортного проживания большой семьи за городом стоит взять «5» / «5Н» или «6Н». Если необходима мощная система (под баню + загородный дом с несколькими туалетами и большим количеством бытовой техники), рекомендуют «7Н».

Монтаж внешней канализации — выбираем место для септика

Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.

Прежде всего, имеет значение характер грунтов под септиком — глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.

Смотреть видео

Прокладка труб наружной канализации частного дома

Watch this video on YouTube

Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.

Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.

Устройство локального очистного сооружения

Основными узлами такого устройства являются следующие составляющие:

Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.

В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.

Содержание  частично очищается, поскольку часть содержимого в виде твердых фракций.

В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.

• Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
• В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.

Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.

Подготовка траншеи и укладка труб

Как провести трубы наружной канализации своими руками?

Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше. Большое значение имеет качество подкладки под трубы на дно траншеи

Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка. Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается

Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой

Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается. Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.

Устройство внутренней системы

Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.

Монтаж системы на этапе строительства

После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.

В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику

Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:

• для южных регионов – 70 см;
• для средней полосы – от 90 до 120 см;
• для северных регионов – от 150 до 180 см.

Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.

Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.

Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.

В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.

В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками

Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.

Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.

Для утепления можно использовать:

• пенопластовые полуцилиндры;
• волокнистые материалы;
• рулоны вспененного полиэтилена.

Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.

Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см

Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.

Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив

Прокладка канализации в уже готовой постройке

Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.

Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра

При установке трапов в парной и моечной важно соблюдать три основных требования:

1. Водосливные трапы в парилке и бане располагают вровень с полом.
2. Зазоры системы обрабатывают влагостойкими затирочными составами.
3. Кафельную плитку выстилают лишь после завершения монтажа трапа.

Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.

Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.
