Раствор для кладки кирпичной трубы

Качественное приготовление цементного раствора

Используемый цемент и песок просыпаем через сито, чтобы полностью избавиться от комков. Смешиваем песок с цементом до получения однородной массы. На завершающем этапе приготовления доливаем воду, что позволит получить нужную консистенцию. Помните лишь о том, что такой раствор на основе одного цемента и песка не отличается должной термоустойчивостью, поэтому использовать его для кладки дымохода непосредственно близости от печки не рекомендуется.

Если же вам необходимо приготовить термоустойчивый раствор, то потребуется гашёная известь, которая в соотношении один к одному разводится с песком. Далее добавляется 0,5 части цемента и все тщательно перемешивается. Правильно приготовленный раствор из извести и цемента отличается великолепными показателями термоустойчивости, что позволяет использовать его для кладки нижней части кирпичной трубы. Также для повышения прочности материала может использоваться шамот, который улучшает термическую прочность состава.

При использовании цемента для приготовления раствора рекомендуется использовать материал с показателем прочности не меньше М400. Это позволит обеспечить необходимую прочность кирпичной кладки и её долговечность. Толщина шва может колебаться от пяти до десяти миллиметров.

Расчет оптимальных характеристик дымохода

Образование постоянного движения воздушных потоков с нижней точки в верхнюю (тяга) достигается посредством перепадов давления и температурного режима. Именно благодаря тяге осуществляется правильное функционирование дымохода.

Дымоотводящая конструкция должна характеризоваться хорошей аэродинамикой и гладкой поверхностью стенок. Только так дым будет подниматься в самую верхнюю точку без завихрений.

По этой причине самое пристальное внимание уделяется точному расчету диаметра конструкции, при котором выполняется основное требование: при увеличении длины дымохода должна улучшаться тяга. Не последнее место в создании максимальной тяги и обеспечении бесперебойного функционирования системы отопления в зимнее время занимает количество и размер дымоходных каналов. На величину диаметра дымоходных каналов оказывает влияние мощность котла или другого оборудования, которое будет использоваться для отопления дома

На величину диаметра дымоходных каналов оказывает влияние мощность котла или другого оборудования, которое будет использоваться для отопления дома

Не последнее место в создании максимальной тяги и обеспечении бесперебойного функционирования системы отопления в зимнее время занимает количество и размер дымоходных каналов. На величину диаметра дымоходных каналов оказывает влияние мощность котла или другого оборудования, которое будет использоваться для отопления дома.

При существенном превышении диаметра канала над расчетным показателем произойдет значительное уменьшение тяги. В результате данного явления отопительные приборы будут работать с постоянными перебоями. Если же размеры дымохода из кирпича будут меньше оптимальной величины, то это приведет к полной остановке котла.

Минимальный размер внутреннего сечения канала должен составлять 14*14 см. При использовании круглых элементов диаметр дымохода должен превышать 15 см. При сооружении конструкции высотой более 5 м диаметр каналов должен превышать 18 см.

Создание дымоходных каналов рекомендуется осуществлять в отапливаемых комнатах. Так они будут защищены от чрезмерного охлаждения, которое служит причиной уменьшения тяги. Также следует позаботиться о том, чтобы дымоходные каналы в большем количестве располагались над кровельным материалом. Что значительно улучшит КПД дымохода.

Исходя из строительных норм, 1 кВт мощности отопительного прибора должен соответствовать площади сечения дымохода размером в 8 см². Допустим, если площадь сечения кирпичной конструкции будет составлять 300 см², то мощность котла должна быть до 38 кВт. Такое оборудование вполне подойдет для отопления дома, который имеет площадь до 350 м².

Огнеупорные добавки в смеси для печной кладки

Для повышения жаропрочности, влагостойкости и монолитности в растворы вводят механические и химические добавки. Соль добавляется в составы, которые не будут использоваться на открытом воздухе. Это вещество не позволяет раствору быстро замерзнуть, если кладка ведется при низкой температуре. Известь с солью меньше осыпается и не выкрашивается.

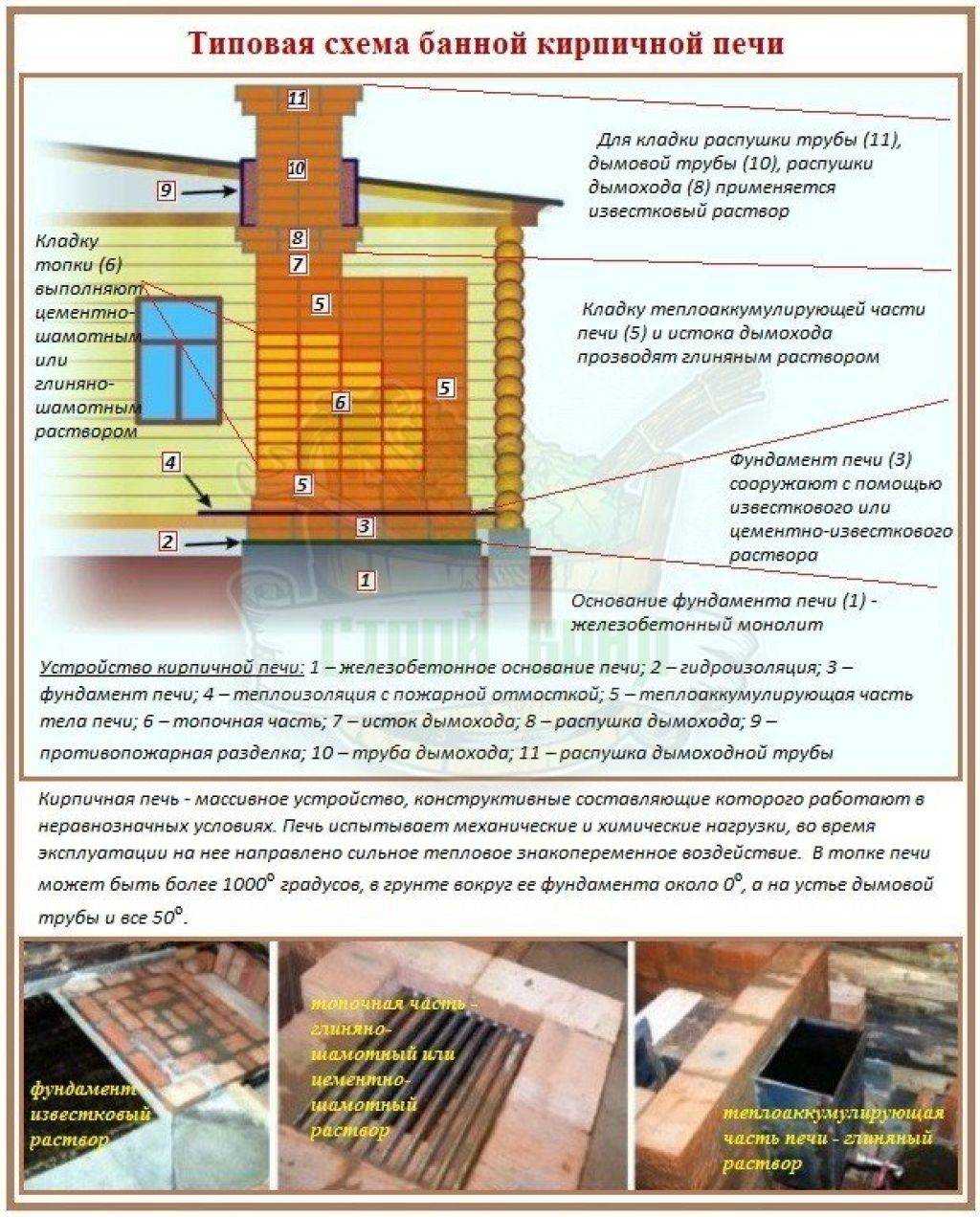

При кладке нижней части дымохода и самой печи печники вводят в известковый и глиняный растворы жаропрочный клей. В его состав входят вещества, повышающие устойчивость смеси к высокой температуре и ее общую вязкость. Клей добавляют по инструкции на упаковке.

Фото 4. Две пачки жаропрочного клея объёмом 25 и 5 кг. Производитель «Plitonit».

Для увеличения жаропрочности в состав ингредиентов смеси добавляют асбестовое волокно. Если кладка фундамента печи ведется при минусовых температурах, в цемент вводят заводские противоморозные средства.

Добавки используют не все печники. Если раствор приготовлен из очищенных, тщательно подготовленных материалов, с точным соблюдением пропорций, он получится качественным, не будет растрескиваться и крошиться.

В заводские смеси для строительства каминов и печей производители добавляют пластификаторы. Это большая группа веществ, увеличивающих жаропрочность и монолитность кладки. Смеси для печной кладки, в состав которых входят пластификаторы, относятся к улучшенным.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

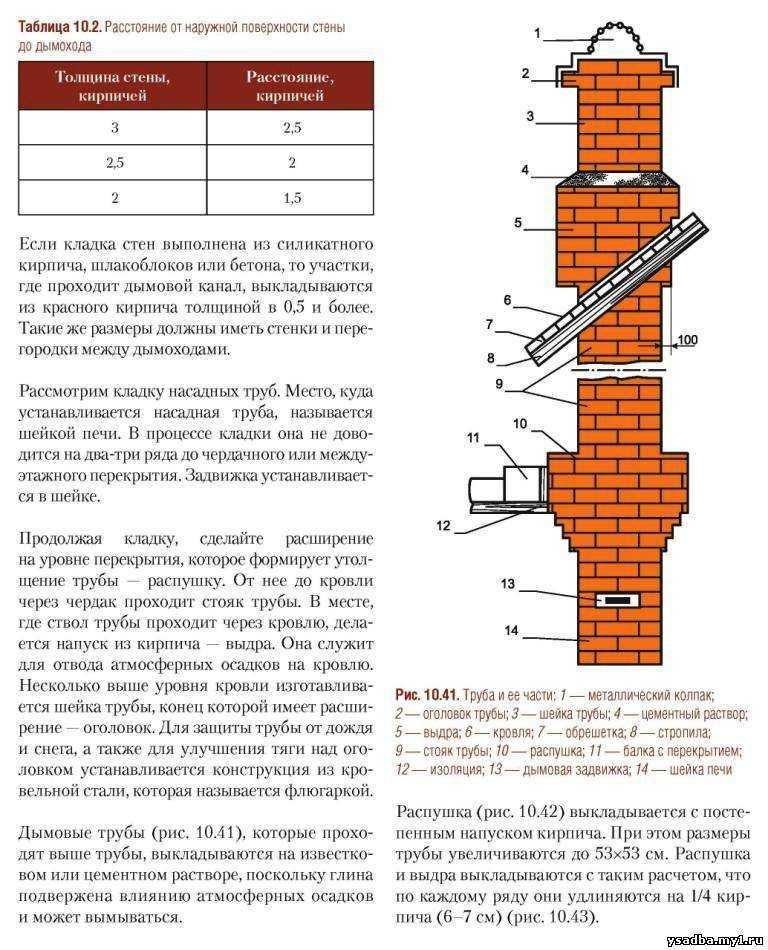

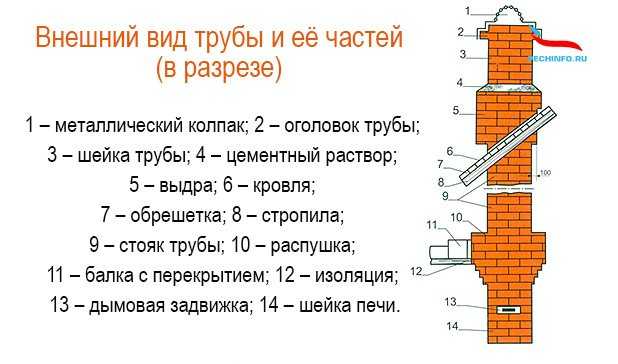

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.

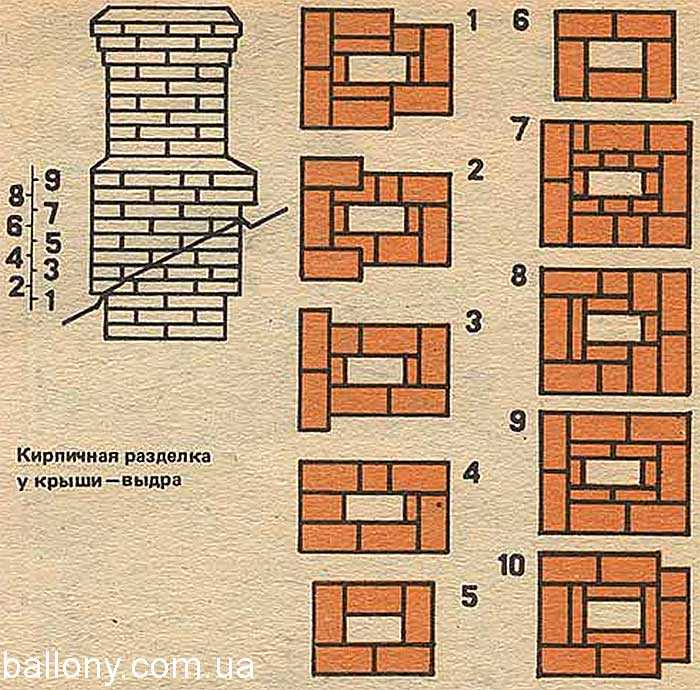

3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Несколько рекомендаций

Существует ряд требований, которые предъявляются к дымоходу из кирпича для котла.  В большинстве случаев они зависят от вида используемого топлива для обогрева помещения. Температура сгорания различного топлива может колебаться от 100 до 400ºС.

К основным требованиям устройства кирпичного дымоходного канала относятся:

1. Абсолютная герметичность при воздействии высоких температур. Продукты сгорания не должны попадать в жилые комнаты.
2. В вертикальном дымоходе не должно быть расширений и сужений. Отклонение от вертикальной плоскости конструкции допускается лишь в пределах 3 см на 1 м длины.
3. Прочность кирпичной кладки зависит от толщины шва. Чем он тоньше, тем прочнее получится дымоход.

При использовании газового котла кирпичный дымоход обязательно оснащается стальным или керамическим вкладышем. Вкладыш вставляется прямо в канал при осуществлении кладочных работ.

В стене создается отверстие для чистки продуктов горения и отстойник конденсата. Вкладыш не нужно заделывать до конца. Между ним и стенкой должен остаться зазор, благодаря которому вкладыш будет без проблем смещаться.

Особое внимание уделяется высоте дымохода. Существуют следующие нормы его превышения над кровельным коньком:

• 0,5 м — при рядом расположенном коньке (до 1 м);
• более 0,5 м — когда дымоход находится на расстоянии 1-3 м.

Минимальная высота дымохода, сооружаемого для газового отопления, составляет 5 м.

Видео о создании кирпичного дымохода:

Проверка качества раствора

Виды кирпичных дымоходов

Существует несколько их разновидностей:

1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Возможные сложности

При постройке дымоотвода требуется соблюдать осторожность и внимательно следовать схеме. Экстремальные значения температур и их резкие перепады предъявляют к качеству кладки высокие требования

При самостоятельной постройке часто допускаются следующие ошибки:

• Неправильные расчеты — диаметр и протяженность дымохода не соответствуют мощности печи. Это приводит к падению КПД, обильному образованию конденсата.
• Неверный выбор материалов — использование керамического кирпича или нетермостойкого раствора приведет к быстрой разгерметизации кладки.
• Неаккуратная кладка — различная ширина швов вызывает их растрескивание и разгерметизацию во время эксплуатации, при этом выступающие излишки раствора обязательно станут местом скопления сажи и золы.

Чтобы избежать этих распространенных ошибок важно перед началом работ посоветоваться с опытным специалистом и во время строительства не отходить от выбранной схемы кладки

Как вывести дымоход из дома через кровлю своими руками

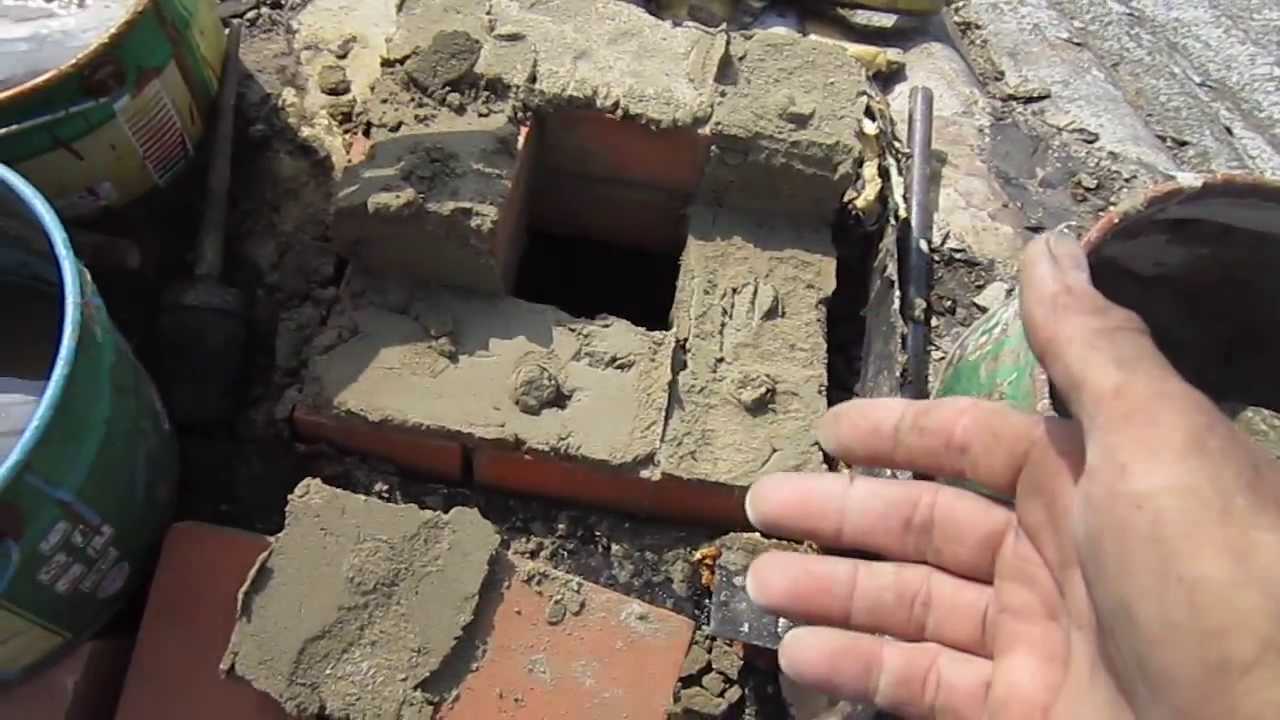

После того как основные нюансы учтены, займитесь раскладкой шейки разделки. Для дымохода обычного размера пяти кирпичей вполне достаточно. Разделку обустраивают, следуя такой пошаговой инструкции:

Снаружи конструкция достигает квадратуры приблизительно 600×500 мм. Здесь размещают половину и четвертую часть кирпичей. Чтобы канал получился ровным, специалисты рекомендуют заранее приобрести строительные пластины, выставляемые внутри изделия. При кладке третьего ряда габариты дымохода составляют 650×550 мм, предусмотрите уплотненные пластины, 80 мм – идеальный вариант

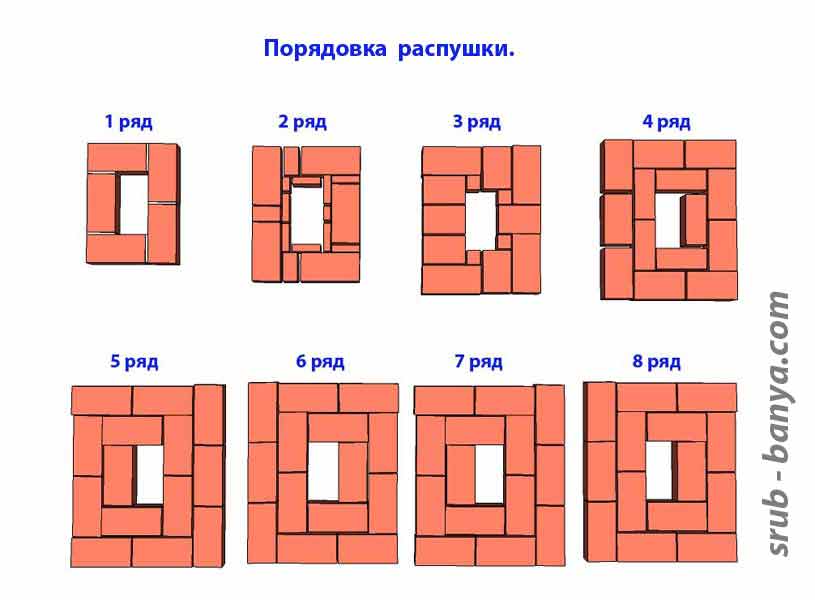

Теперь вы можете увидеть, какой будет окончательная форма распушки

Для обустройства четвертого и пятого ряда применяют только цельный кирпич, шестой монтируют с особым вниманием к перевязке

Варианты приготовления раствора для кладки печи

Как только строительный материал будет правильно подобран, можно начинать замешивать раствор. Существует несколько способов, отличающиеся друг от друга пропорциями компонентов и техникой замеса.

Первый способ заключается в том, что необходимо вымочить глину, используя:

• деревянный ящик;
• корыто;
• алюминиевый таз.

Вымачиваться она должна двое суток. После этого следует надеть резиновые сапоги и начать вытаптывать эту смесь, с постепенным добавлением песка. В результате должна образоваться однородная масса, которую следует еще раз перемешать с помощью специальной трамбовки. Из этой смеси необходимо удалить крупные комки. Если раствор приготовлен правильно, то он будет с легкостью сползать, не задерживаясь, со стального шпателя.

Кроме этого, проверить качество можно следующим образом: берется красный кирпич и наносится на него раствор ровным слоем в 3 мм, сверху на него кладут второй кирпич и немного прижимают. Через 5 минут нужно попробовать приподнять верхний кирпич и если он не отсоединяется от нижнего, значит, раствор хорошего качества.

Еще один способ приготовления раствора – обработка глины на бойках. С этой целью сколачивают дощатый помост, имеющего размеры 1,5 Х 1,5 м, на который выкладывают слои нормальной глины и смачивают их водой. Как только глина размокнет, ее следует несколько раз перемешать лопатой и собрать в кучу высотой в 35 см.

После этого необходимо ударить по ней несколько раз черенком лопаты. Все находящиеся в составе раствора комки и глыбы от таких ударов быстро разламываются. После этого раствор еще раз перелопачивают и сгребают его в ряды, а затем снова ударяют лопатой. Такую процедуру нужно проводить не меньше трех раз, пока не раскрошатся все комки. Этот раствор будет иметь один существенный недостаток: крупные частички в нем все равно остаются, что неблагоприятным образом сказывается на тонких швах, да и можно ими поранить руки.

Таким образом, раствор для кладки печи необходимо готовить правильно, соблюдая нужные пропорции. Делать это можно разными способами, что хорошо продемонстрировано на видео. Глина для кладки печей должна быть нежирной и не тощей, и ее качество определяют различными методами. Только в этом случае сооружение прослужит долгие годы.

Как сделать дымоход из кирпича?

1. Сделать чертеж формы и размеров отводящей конструкции.Подготовить материалы — компоненты для раствора, шамотный и облицовочный.Взять необходимый инструмент: уровень, рулетка, болгарка, кирка, ведра, миксер, сито, кельма.Подготовить раствор.Строительство основания.Кладка ствола и сооружение распушки.Возведение выхода трубы над крышей.

Твердотопливный котел – это классическое отопительное устройство, для которого также нужна система отвода дыма. При кладке дымохода из кирпича для твердотопливного котланужно соблюдать общие правила возведения отводящих конструкций и выбирать только хорошо обожженный материал.

Для дымохода лучше всего подходят кирпичи с желобком (поскольку в них нет отверстий и их удобнее резать). Изнутри от дымовой полки до трубы дымоход швабруют — штукатурят кладку разжиженным раствором с добавкой извести. Я считаю, что устройство каминной доски облегчает формирование дымохода, поскольку дает больше пространства для перевязки кладки и ее сцепления.

Дымоход и наборную часть кирпичного каминаможно построить практически под любым углом. От резки криволинейных брусков лучше отказаться, а для хорошей перевязки применить продольные половинки кирпичей (рис. 15.6).

Правильная обрезка кирпичей очень важна. Переднюю часть дымохода можно сформировать за четыре ряда кладки (рис. 15.7).

рис.

15.6. Кладка дымохода (цифрами обозначена последовательность кладки кирпичей)рис. 15.7. Четыре ряда кирпичей передней части дымохода (цифрами обозначена последовательность кладки кирпичей)рис. 15.8. Крепление защитного слоя пластикарис.

15.9. Размеры дымоходаУложите кусок пластика на дымовую полку, затем прикрепите к ней веревки по обеим сторонам (рис.15.8). Этот материал служит временной защитой (до завершения строительства трубы). Удалить пластик несложно — достаточно потянуть с обеих сторон за веревки.При этом пластик падает в центр камина вместе со всеми остатками раствора, а дымовая полка остается чистой.

Размеры дымоходаприведены на рис. 15.9.Дымовая камераПри кладке тщательно следите за прямоугольностью всех стен, чтобы обеспечить хорошую перевязку всех четырех сторон дымовой камеры (рис. 15.10).

рис.

15.10. Основание дымовой камерыПри формировании дымовой камеры кладку нужно выполнять под размер дымового канала (выдерживая соответствующие углы дымохода, чтобы усилить тягу и попадание воды при дожде). Сквозь дымоход не должен быть виден дневной свет (ни сверху, ни снизу).

Как сложить топку печи своими руками

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом

При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук

Внимание! Силикатный кирпич для строительства устройства не подходит. Потребуются следующие материалы:

Потребуются следующие материалы:

• красный кирпич — для стен;
• огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

Фото 1. Огнеупорный кирпич, использующийся для кладки топки печи. Перед применением материала необходимо убедиться в его целостности.

• глина, песок, вода — для раствора;
• чугунная колосниковая решетка;
• дверцы топочной камеры и поддувала;
• стальные полосы или проволоки — для крепления дверок;
• асбестовый лист — для несгораемой прокладки между кладкой и дверцами.

Для соединения печной кладки можно купить готовую смесь или приготовить раствор самостоятельно. В зоне высоких температур применяются составы исключительно из красной глины, песка и чистой воды. Качество раствора зависит от вязкости, пластичности и жирности глины. Песок для постройки должен быть без грязи и примесей.

Подготовка инструментов

Изготовить конструкцию своими руками позволит необходимый набор инструментов:

печной молоток;

• мастерок — для нанесения раствора;
• большая емкость — для приготовления раствора;
• строительный уровень — для контроля правильности кладки;
• измерительные приборы — линейка, рулетка, угольник;
• отвесы — для определения наружного контура.

Как правильно перекрыть топку и сделать свод кирпичной печи

Для возведения топки должна быть определена точная схема будущей печи и заложен фундамент со слоем гидроизоляции.

Перед кладкой на раствор нужно собрать конструкцию без него — для точной подгонки кирпичей по размеру.

Поэтапно постройка выглядит так:

• Готовят раствор.
• Первый ряд укладывают на фундамент без зазоров и образуют под печи.
• На втором ряду начинают формирование зольника и крепление его дверцы. Для этого размечают центр будущей топки и размещают поддувало строго под ним. Через отверстия в рамке дверцы пропускают гибкую проволоку и скручивают её концы жгутом. Проволочные жгуты закрепляют в слое кладки.
• Формируют контур поддувала и место укладки колосниковой решетки.
• Закрепляют топочную дверцу при помощи проволоки. Рамку дверцы изолируют прокладкой из негорючего материала.
• Формируют стены топливника и свод с отверстием для подсоединения дымохода.
• Выполняют футеровку топочной камеры огнеупорным кирпичом.

Важно! При постройке нельзя перевязывать простой кирпич и огнеупорный из-за разного коэффициента расширения. При нагревании такая кладка лопнет

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

• Основной из них – длительный срок эксплуатации. Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
• Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
• Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Кирпичный дымоход в интерьере частного домаИсточник orchardo.ru

В принципе, на этом преимущества заканчиваются. Остальное только минусы:

• Сложность кладки печной трубы над крышей и по всей остальной высоте.
• Возведение кирпичной конструкции занимает много времени.
• Это тяжелое сооружения, под которое нужно залить прочное и надежное основание. А это дополнительные затраты.
• Если печь с дымоходом возводится в уже эксплуатируемом здании, то придется проводить перестройку многих помещений с проделыванием отверстий в перекрытиях и кровле.
• Кирпичные дымоходы нельзя эксплуатировать над печами, угарные газы которых имеют низкую температуру. К примеру, над пиролизными котлами. Потому что внутри трубы будет образовываться кислотный конденсат, который просто «разъест» кирпич, приведя его в негодное состояние. А это не так далеко от разрушения дымохода.
• Большая конструкция в сечении занимает достаточно большое пространство в комнате.

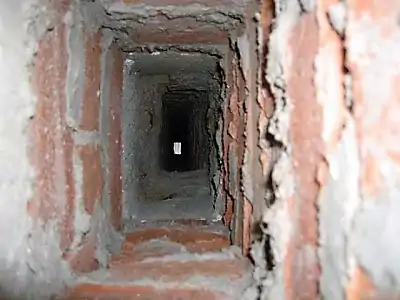

• Прямоугольная форма внутреннего сечения шахты – это не самый лучший вариант. По круглому сечению дым и газы отходят лучше, а значит, и тяга у таких дымоходов лучше. В частных домах собрать трубы круглого сечения не получится.

Прямоугольное сечение – не лучший вариант для отведения угарных газовИсточник mosnovosty.ru

Надо отметить, что самый сложный момент – это проход конструкции из кирпичей сквозь перекрытие постройки и кровельное покрытие. Здесь приходится учитывать требования СНиПа и правил пожарной безопасности. Главное – грамотно провести изоляцию, особенно это касается узлов здания, сооруженных из горючих материалов. А это обычно стропильная система крыши.

Характеристики печных смесей

Качественные смеси для печей и каминов должны обладать следующими характеристиками:

• предел нагревания от 1300 до 1780 градусов – термостойкий материал не растрескивается при влиянии большой температуры;
• плотность в готовом виде от 1000 до 1800 кг/м3 – позволяет сформировать прочный слой с высокой теплопроводностью;
• морозостойкость – показатель до 70 циклов замерзания и оттаивания позволяет выполнять наружное и внутреннее строительство;
• жаростойкость, прочность и пластичной – свойства увеличивают длительность эксплуатации печи;
• экологическая чистота – материалы без летучих примесей и химических веществ в процессе топки камина не выделяют угарных газов;
• класс горючести – жаропрочный продукт классифицируется как НГ (не горючий);
• паропроницаемость – от 0,09 мг/м*ч*Па – предотвращает заплесневение шва.

Подводим итоги

Самостоятельно возводить печи, камины или дымоходы необходимо лишь когда имеется уверенность в своих возможностях и силах. Готовая конструкция должна соответствовать техническим и пожарным нормам. В каждом отдельном случае могут присутствовать свои уникальные отличительные особенности.

Приступая к работе, следует ознакомиться с примерами, рассмотрев 1-2 дымохода визуально. Если они вызывают массу затруднений, не стоит рисковать камином и собственной безопасностью. Дорогостоящая на первый взгляд помощь специалистов в скором времени окупится, а печь не будет доставлять хлопот, исправно обогревая помещение или целый дом.
