Возможные неисправности гидроаккумулятора: поиск и их устранение

Ремонт гидроаккумулятора

Отремонтировать  гидроаккумулятор своими руками не сложно

Как мы уже определились, наиболее частые поломки — это потеря герметичности мембраны или корпуса. Устраняются они просто.

Пропускает мембрана

Мембраны для гидроаккумуляторов

Ищем нужный нам мешок (грушу). Они фактически являются расходным материалом и взаимозаменяемы даже для изделий различных фирм.

Просто нужно обратить внимание на следующие вещи:

1. чтобы соответствовал объем мешка объему гидроаккумулятора;
2. нужно подобрать по диаметру патрубка для подключения водопровода;
3. фланцы по размеру и расположению отверстий для крепежных болтов тоже должны соответствовать.

Сам процесс замены легко произвести своими руками:

1. Отсоединяем гидроаккумулятор от системы водоснабжения, отвернув соответствующую муфту или фланец.
2. Сбрасываем давление в корпусе, вывернув золотник.
3. Отворачиваем гайки, соединяющие фланец с выводом для подключения аккумулятора к водопроводу, и одновременно крепящий грушу (мембрану).
4. Извлекаем старую мембрану. Можно воочию поискать ее дефекты.
5. Зачищаем фланцы и отливы новой «груши», которыми она будет крепиться и обезжириваем их.
6. Для большей надежности промазываем места контакта фланцев герметиком.
7. Собираем гидроаккумулятор и подсоединяем его к водопроводу.
8. Накачиваем в него воздух до необходимого давления
9. Регулируем систему управления насосом на нужные давления. Обычно выбирают включение при 1,5 атмосферы, выключение при 2-3. О том, как настроить гидроаккумулятор в системе водоснабжения,  мы рассказали выше.
10. Промываем систему, сливая воду в течение не менее часа.

Пропускает корпус

Нежелательно использовать клей (холодную сварку) для ремонта корпуса

Найдя место утечки, можно его попытаться заварить. Клей (в том числе эпоксидный — «холодная сварка») поможет вряд ли. Если это невозможно, порядок действий тот же. что и при замене мембраны.

Правда, лучше менять гидроаккумулятор в сборе, так как корпус стоит на порядок дороже «груши», а старую устанавливать не стоит из-за ее копеечной цены.

Схемы подключения

Гидроаккумулятор для систем водоснабжения может работать как с поверхностным, так и с погружным насосом. На его эффективности это никак не отражается, однако в этих двух случаях отличия имеются в схемах подключения. Общими для любого из вариантов являются следующие пункты:

Все соединения в обязательном порядке должны герметизироваться. Для этих целей можно использовать ФУМ-ленту или паклю в сочетании с герметиком.

Перед началом монтажных работ проверяют давление воздуха в емкости, которое в момент установки должно быть ниже порога включения перекачивающего агрегата на 0,2-1,0 бар.

Схема для поверхностного насоса

Для включения в систему водоснабжения с поверхностным насосом потребуется пятивыводной штуцер. Принцип действия гидроаккумулятора предусматривает подключение к штуцеру:

• собственно гидроаккумулятора,
• трубы водопровода, подающей жидкость к точкам водоразбора,
• перекачивающего насоса,
• реле,
• манометра.

Для некоторых из этих элементов системы существуют нюансы, которые требуется учитывать при выполнении монтажных работ.

• Соединение штуцера с гидроаккумулятором выполняется в первую очередь. Для этого может использоваться жесткий шланг или фланец с пропускным клапаном.
• При установке реле давления необходимо также выполнить его электроподключение (к насосу и к питающей сети). Контакты с соответствующими метками находятся под крышкой реле. Если никаких опознавательных знаков на контактах нет, а для самостоятельного определения их принадлежности у вас недостаточно опыта, лучше воспользоваться услугами профессионала. При неверном подключении система в лучшем случае не будет работать, в худшем – оборудование может выйти из строя.
• После подключения оборудования выполняют пробное включение и внимательно осматривают соединения на предмет наличия течи.

Схема для погружного насоса

Отличием схемы является расположение перекачивающего агрегата под поверхностью воды в колодце или скважине. Глубина погружения обычно выбирается таким образом, чтобы от насоса до дна расстояние составляло порядка 20-30 см. Длину трубы до насоса в этом случае определяют обычной веревкой с грузом. С ее помощью замеряется расстояние от края колодца (или скважины, но эта характеристика для скважины обычно имеется в ее документации) до дна. После этого из полученного значения вычитают высоту насоса с обратным клапаном и расстояние от верха колодца до точки входа трубы в землю.

При монтаже гидроаккумулятора для системы с погружным насосом необходим обратный клапан, который предотвратит обратный ход воды. Клапан обычно устанавливают на вход насоса с помощью двухстороннего штуцера.

Вначале теория

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак. Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода

Поэтому большинство устройств выдерживают давление 10 атм

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Устройство и виды гидроаккумуляторов

Прежде чем заняться подключением гидроаккумулятора, необходимо познакомиться с его составляющими частями и назначением каждой из них.

Гидроаккумуляторы синего цвета предназначены для систем водоснабжения. Расширительные баки для отопительных систем имеют красный цвет

Схема устройства гидроаккумулятора: 1 – корпус из металла, 2 – мембрана , 3 – фланец с клапаном, 4 – ниппель для закачки воздуха, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса

Гидроаккумулятором называется металлический резервуар, внутри которого находится мембрана из резины в виде груши. Резиновая (каучуковая) мембрана прикреплена к корпусу фланцем с патрубком.

Гидроаккумулятор накапливает воду, находящуюся под давлением. Давление в бытовых аппаратах (1,5 бара) создается при помощи воздуха, в производственных моделях – инертного газа.

Сжатый воздух можно закачать внутрь корпуса при помощи велосипедного или автомобильного насоса. Когда вода поступает внутрь бака, сжатый воздух предотвращает разрыв груши, оказывая сопротивление. С помощью его происходит и регулировка давления в гидроаккумуляторе. В процессе водоразбора вода из аппарата перемещается в систему.

Гидроаккумуляторы несколько отличаются по своему назначению, поэтому условно их можно разделить на 3 вида:

Для холодной воды. Подает и накапливает воду, защищает оборудование от гидроударов при скачках давления. Защищает насос от изнашивания в процессе частых включений. Для горячей воды. Его отличие – способность функционировать в высокотемпературной среде. Для отопительных систем (расширительные баки)

Они являются важной частью отопительных систем закрытого типа

Оптимальные показатели

Кроме емкости, таким же важным является подходящий показатель давления в незаполненном гидробачке. Это значение обычно наносится на корпусе каждой отдельной модели. Не составит труда подсчитать, какой именно параметр окажется идеальным в том или ином случае. Он выявляется, опираясь на гидростатическое давление, ведь оно зависит от высоты, до которой необходимо поднять жидкость. Например, если уровень высоты труб в жилище дойдет до 10 м, то параметр давления составит 1 бар

Кроме того, очень важно учитывать, что рабочее давление гидробачка не должно быть более, нежели стартовое давление насоса

Например, для обеспечения стабильной подачи жидкости в условиях дома с двумя этажами понадобится качественный гидравлический бачок, имеющий рабочий уровень мощности в 1,5 бара, и топовую мощность до 4,5 бара. В большинстве случаев фирмы-производители формируют воздушное давление в гидроаккумуляторе, составляющее 1,5 бара. Однако в определенных случаях значения могут быть и другими. Именно поэтому перед стартом использования агрегата нужно проверять данные значения, пользуясь манометром. Эта деталь подсоединяется к ниппелю гидравлического аккумулятора.

Неполадки с гидроаккумулятором

Самая распространенная неисправность – снижение давления внутри водопроводной сети. Причина одна – упало давление между резиновой мембраной и стальными стенками гидроаккумулятора. В заводских условиях внутрь гидробака закачивают азот под давлением 1,5 атм. Оно создает напор внутри водопроводной сети путем давления на мембрану, в которую насосом закачивается вода из скважины или колодца.

Снижается давление азота по разным причинам, но чаще за счет слабой удерживающей способности ниппеля. Решить эту проблему несложно самостоятельно. Для этого используют автомобильный манометр, который проверяют давление, установив его на ниппель. Последний расположен с противоположной стороны от входного патрубка гидробака.

• Снимают защитную крышку ниппеля, изготовленную из пластмассы.
• Устанавливают манометр, проверяют давление внутри емкости.
• Если параметр занижен, через тот же ниппель обычным автомобильным насосом закачивают воздух до нужного значения.
• Закрывают ниппель крышкой.

Даже если после этого быстро падает давление в используемом гидроаккумуляторе, причину нужно искать в другом. Чаще это подтеки в стыках водопроводной системы. Поэтому надо в первую очередь исследовать всю систему водопровода. Обычно проверяют стыки между трубами, места соединений с фитингами, с запорной арматурой, с фильтрами разного назначения, с потребителями и прочими изделиями, установленными в водопроводную систему частного дома. Если подтеки были выявлены, их надо устранить.

Есть еще две причины, по которым гидроаккумулятор не держит требуемое давление. Это все также касается снижения давления азота внутри бака.

• Со временем на стыке соединения фланец-ниппель появляются участки неплотностей. Через них происходит утечка газа. Чтобы решить данную проблему, необходимо выкрутить ниппель, удалить старый фланец и установить вместо него новый. Запасные части и детали от гидробаков продаются во всех строительных магазинах.
• То же самое касается стыка фланца и резиновой грушевидной мембраны. Иногда эта проблема решается простым подтягиванием крепежных болтов (их шесть в конструкции емкости).

Иногда в гидроаккумуляторе мембрана просто рвется из-за износа. Чтобы заменить резиновую грушу, нужно разобрать устройство:

• отключается насос от питания;
• открывается один из потребителей, сливается вода из водопроводной сети;
• откручиваются гибкие шланги, соединяющие гидроаккумулятор с водопроводом;
• откручиваются гаечным ключом шесть болтов, соединяющих фланец с мембраной;
• снимается фланец, вытаскивается груша;
• емкость промывается и высушивается;
• устанавливается новая мембрана;
• монтируется фланец, который поджимается крепежными болтами;
• со стороны ниппеля закачивается внутрь емкости воздух с помощью автомобильного насоса до давления 1,5 атм.;
• подключается гидроаккумулятор гибкими шлангами к водопроводу;
• настраивается реле давление на включение и отключение насосного агрегата с учетом паспортного давления гидробака.

Такой ремонтный процесс может занять несколько часов. В сервисном центре это сделают за полчаса. Но так как процедуры несложные, их можно провести своими руками.

Проверка и диагностика неполадок гидробака

Начнем с того, что от работы гидроаккумулятора во многом зависит нормальная функциональность всей водопроводной системы. И если водоснабжение сбоит, то вы обязаны как можно раньше найти причину и произвести качественный ремонт. Иначе это может привести к появлению более серьезных поломок, из-за чего, в свою очередь, неизбежно выйдет из строя все оборудование. И наиболее распространенной причиной является именно мембрана для гидроаккумулятора.

Рассмотрим, как это выяснить, как выполнить диагностику и замену данного элемента.

Как правило, все неполадки легко устраняются своими руками. Ознакомимся с основными «симптомами» и с тем, что нужно предпринимать в той или иной конкретной ситуации.

Насос сбоит, часто включается/выключается

Скорее всего, вышла из строя мембрана. Чтобы диагностировать данную неисправность, отключите гидробак от водопроводной системы, после чего запустите слив жидкости. В случае если во время этого будет выходить воздух, значит, на мембране имеются механические повреждения. Проблему можно решить замену вышедшей их строя мембраны на новую.

Вода протекает из ниппеля

Это также является свидетельством поломки мембраны. Диагностика в данном случае та же, но замена поврежденного элемента может решить проблему.

Напор воды слабый

В данном случае существует сразу две возможные причины – выход из строя насоса либо неправильно подобранный объем гидроаккумулятора. В первом случае проблема решается установкой нового насоса, а во втором – проведением расчетов и заменой изделия на более подходящее.

В системе слишком низкое давление

Здесь все просто: либо ниппель сломался, либо в емкости попросту нет сжатого воздуха. Следовательно, для решения проблемы необходимо заменить ниппель или же накачать давление до требуемого показателя.

Течет вода из-под фланца

Причина, по всей видимости, заключается в нарушении герметичности соединений. Необходимо лишь подтянуть крепления или же заменить изношенный элемент.

Также рекомендуем ознакомиться с некоторыми полезными советами, касающимися обслуживания гидробаков. Они приведены ниже.

1. Каждый месяц осматривайте устройство, проверяйте, насколько его рабочие параметры соответствуют норме (последняя индивидуальна для каждой конкретной модели бака).
2. Если гидроаккумулятор не будет использоваться какое-то время, то его необходимо держать в сухом месте, заботясь о том, чтобы он не контактировал ни с какими нагревательными устройствами (в противном случае материал мембраны может высохнуть и разрушиться).
3. Проверяйте, не появились ли в местах соединений либо на корпусе ржавые пятна.
4. Приблизительно каждые шесть месяцев производите проверку мембраны на предмет ее целостности.
5. Кроме того, регулярно смотрите, нет ли на соединениях влажных поверхностей либо подтеков.
6. Наконец, если вы наблюдаете сбои в работе устройства или неисправности, устраняйте их незамедлительно!

Также вас наверняка интересует, как выполнить проверку начального давления внутри гидробака? Ничего сложного здесь нет – просто действуйте в соответствии с инструкцией.

Шаг первый. Вначале отключите гидроаккумулятор от магистрали.

Шаг второй. Слейте всю воду из него.

Шаг третий. Далее подключите к ниппелю специальное устройство – манометр.

Шаг четвертый. Если показания манометра ниже тех, что были установлены по умолчанию, то, используя, к примеру, компрессор для автомобиля, накачайте давление до требуемого показателя.

Устранение поломок

Рассмотрим пути устранения проблем:

Первая проблема может быть спровоцирована тем, что произошло повреждение герметичных характеристик проводящего трубопровода, неправильным функционированием клапана обратного типа, неналичием воды в области насоса, либо трубопровода.Для устранения поломки, прежде всего, необходимо удостовериться в том, что в последних есть вода. В ситуации ее отсутствия необходимо просто долить недостающий объем. После этого проверяется целостность структуры обратного клапана и уровень стыковой герметичности, а после этого ликвидация обнаруженных неполадок. При отсутствии желаемого эффекта после выполнения описанного выше ряда действий, можно предположить об испорченности насоса ввиду поступления вместе с водой абразивных компонентов, например, в виде песка

При таких условиях важно выполнить разборку насоса и замену его крыльчатки или корпуса. Изредка может возникнуть потребность в монтаже нового насоса. Вторая проблема: слишком частое включение насосной станции зачастую спровоцировано повреждениями в гидробаке

Вторая проблема: слишком частое включение насосной станции зачастую спровоцировано повреждениями в гидробаке

Ввиду данных обстоятельств не происходит набор давления насосной станцией.Для предотвращения такой поломки первостепенно необходимо нажать на ниппель, который размещен с обратной стороны бака. В случае протекания через него воды можно говорить о порванной мембране, которая должна быть заменена. Третья проблема представлена невключением насоса. Предпосылками тому служит отсутствующие электропитание. Проблема решается при помощи проверки и, вероятно, прочистки контактов реле давления воды насоса, что подгорели.

Четверная проблема: не происходит вращения насоса во включенном состоянии. Способствует этому неисправный конденсатор, либо «приклеенная» крыльчатка к насосному корпусу.При такой ситуации для запуска крыльчатки, что заблокирована, хватает нескольких раз ее прокрутки руками. При сломанном конденсаторе единственным выходом является его замена. Пятая проблема: неотключение агрегата, его непрерывное функционирование. Вызвано нарушением функционирования реле давления. Решается посредством настройки данной запчасти.

Для выявления причин, провоцирующих не отключение механизма, в обязательном порядке необходимо выполнить проверку состояния впускного отверстия на рассматриваемом реле. Оно может быть загрязненным и нуждаться в очистке.

Возможно, Вам будет также интересна статья о бытовых насосных станциях для дачи.

Статью о настройке и регулировке насосной станции своими руками читайте здесь.

Таким образом, при наличии необходимых запчастей, владении определенными знаниями и навыками выполнение ремонта насосной станции в домашних условиях не составит труда.

Смотрите видео, в котором разъясняются основные неисправности и способы ремонта насосной станции своими руками:

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Агрегат работает рывками

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

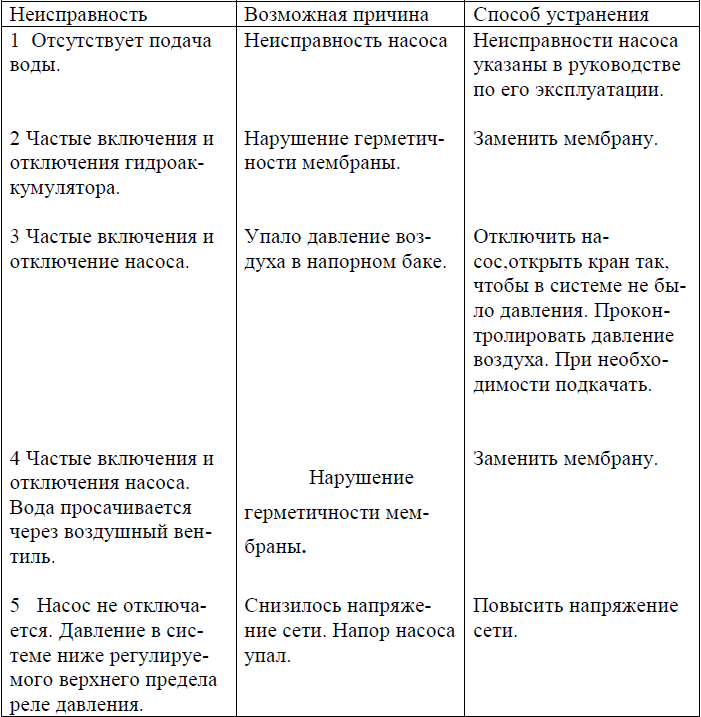

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.
