Другие маркировки на коммутационном элементе
Помимо обозначения «L» на выключателе, на контактном соединении осветительного элемента либо корпусе светильника можно встретить иные коды и символики. Часто изготовители коммутационных устройств применяют принцип кодировки символами. За основу берется 2 положения выключателя: включенное и отключенное состояние.
Для маркировки с помощью символики используются «0» и «1». Нулевое положение выключателя – это позиция «ВЫКЛ» или «Выключено». Обычно клавиша размещаются в нижней части корпуса коммутирующего устройства. Второе положение означает «ВКЛ» или «Включено» (ВКЛ). Как правило, наносится на верхнюю часть выключателя. Иногда встречаются редкие обозначения в виде стрелки «->», который указывает направление коммутации.
Другие обозначения на однофазном выключателе Источник uzotoka.ru
После ознакомления со всеми обозначениями символов, помимо «L», указывающийся на одноклавишных выключателях комнатного освещения, любой желающий самостоятельно сможет присоединить коммутационный элемент к электрической сети. При необходимости получится и отремонтировать неисправное устройство. В этом помогут знания маркировок, наносимых на выключатели, производимые различными изготовителями.
Индикаторы-пробники для поиска фазы и ноля
Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.
На неоновой лампочке
Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.
Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.
Светодиодный индикатор-пробник
Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.
Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.
Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя
. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!
Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.
Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке
При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.
Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.
Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.
Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.
При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.
Схема подключения выключателя
У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.
Схема подключения одноклавишного выключателя
Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

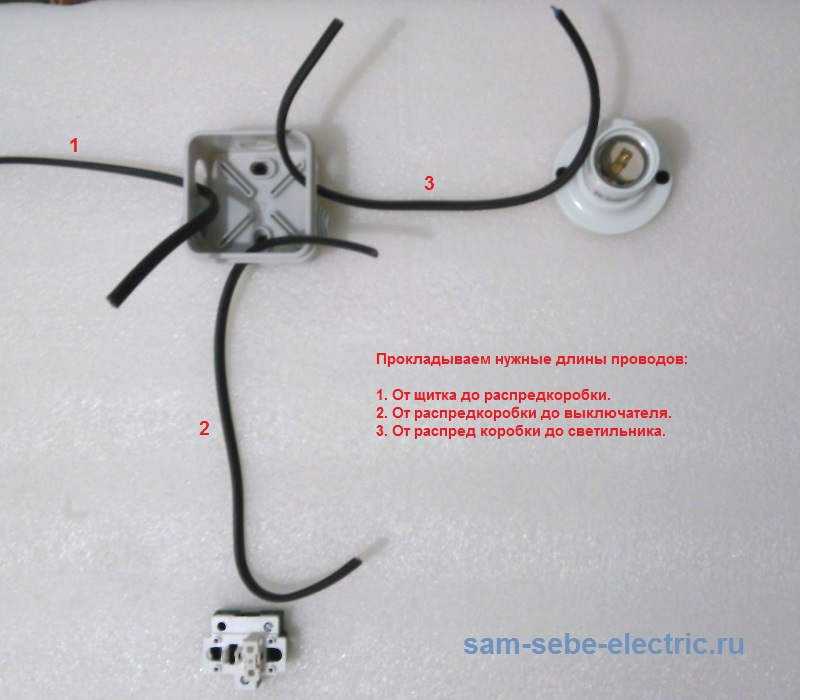

Теперь прокладываем все необходимые провода:
- Провод от щитка до распределительной коробки.
- Провод от распределительной коробки до выключателя.
- Провод от распределительной коробки до патрона светильника.
Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.
Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.
Собираем выключатель и ставим на место светильник…

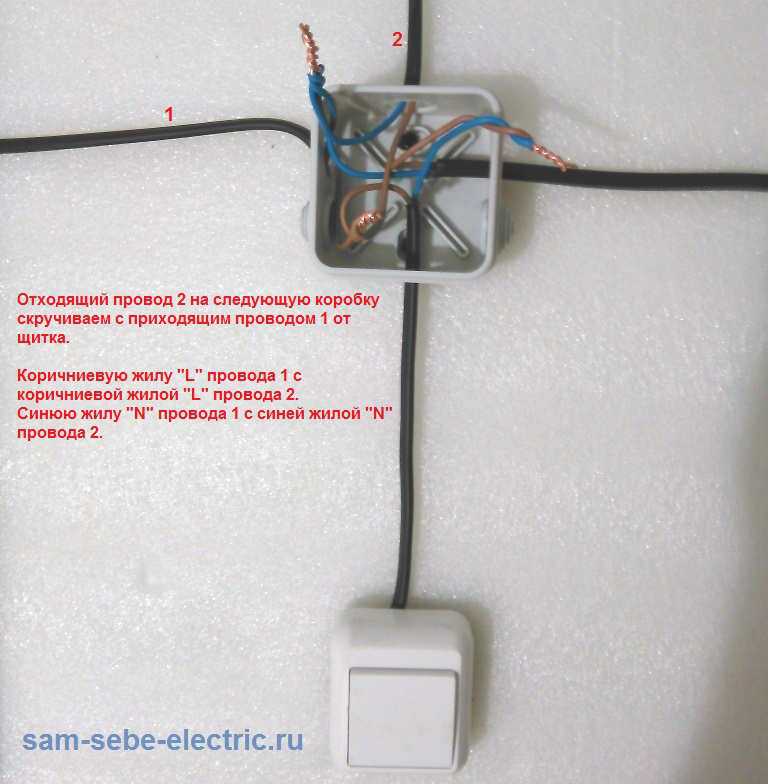

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:
- Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
- Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
- Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.
Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.
На фото я не паял и не изолировал скрутки. Уж извиняйте меня.
Закрываем коробку и включаем свет!
Это еще не все…

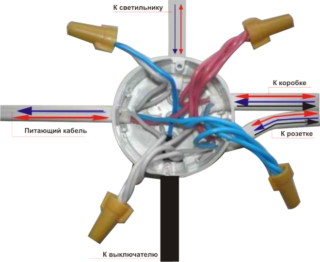

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.
Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.
Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

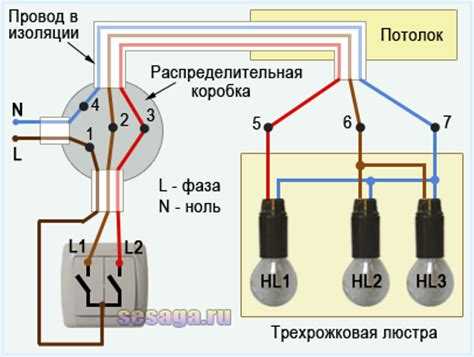

Схема подключения двухклавишного выключателя
Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.
Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.
На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.
Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.
Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.
Улыбнемся:
Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: — Неее пооонняял… Хватает рукой провод, дергается от удара током: — Все! Понял! Понял!
Классификация проводов
Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.
Исходя из вышеописанного, делаем вывод, что провода бывают:
- защищенными;
- незащищенными;
- силовыми;
- монтажными.
Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.
Буквенная маркировка проводов

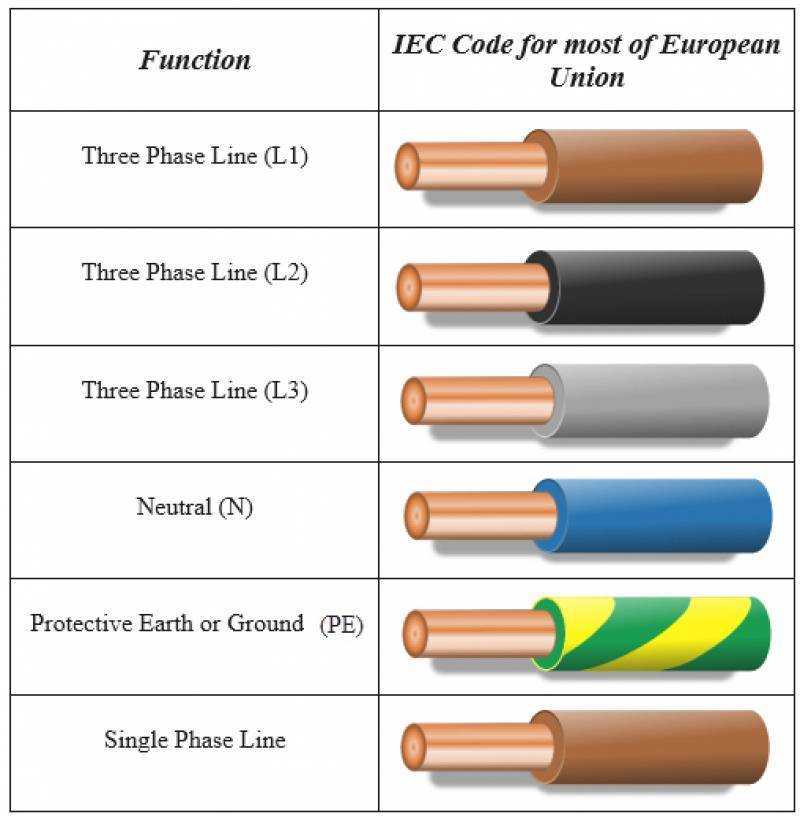

Стандарты буквенной и цветовой маркировки проводов
Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.
Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:
- в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
- пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
- в п. 6.2.12 сказано, что в электрике L является фазой.
L – обозначение фазы
Обозначение L и N в электрике
В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.
N – буквенный символ нуля
Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.
PE – индекс заземления
Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.
Классификация проводов
Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.
Исходя из вышеописанного, делаем вывод, что провода бывают:
- защищенными;
- незащищенными;
- силовыми;
- монтажными.
Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.
Параметры классификации проводов
Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:
- материалы проводника (оболочки);
- количество жил;
- площадь поперечного сечения;
- дополнительные параметры.
Пример расшифровки (АВБбв-нг):
- А – жила изготовлена из алюминия (медь не маркируется);
- В – изоляционные оболочки сделаны из ПВХ;
- Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
- нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.
В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Цвет фазы
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого.
В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Фазные проводники
В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».
Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:
- белый;
- черный;
- коричневый;
- красный.
Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.
Что означает буква «L» на выключателе?
Эта кодировка в сферу электромонтажной деятельности пришла с английского. За основу взята начальная буква существительного «Line», которое переводится как «линия». Это установившееся название электропроводки, содержащей фазу. Можно еще посмотреть в техническом словаре английских наименований, где «Lead» – это подающий провод или «Live» – находящийся под 220 В (напряжение).

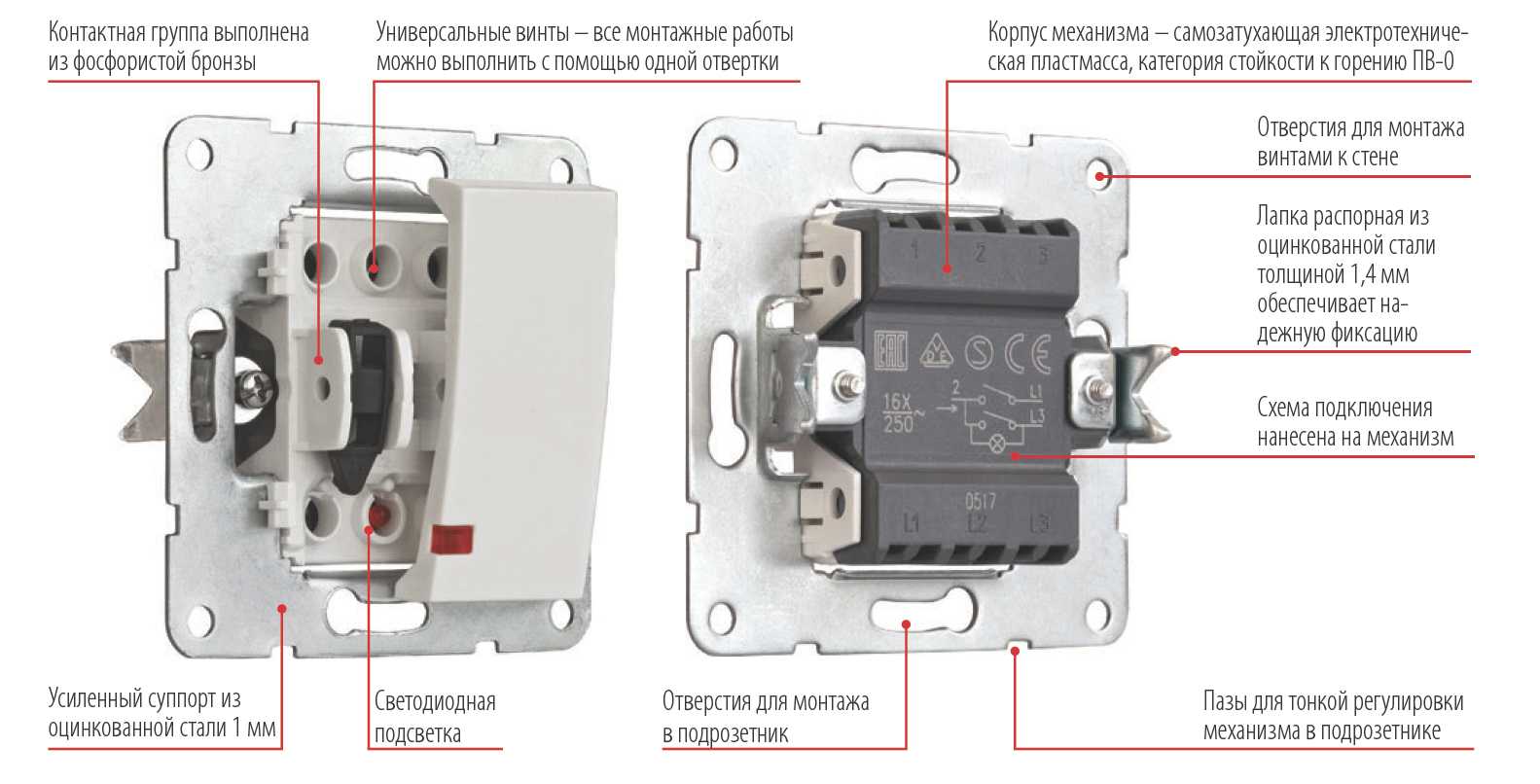

Символ «L» на выключателе наносится на соединительные элементы (контакты и зажимы), предназначенные для присоединения проводника с фазой. В сети с напряжением 380 В (3-х фазной) для маркировки используются буквы и цифры для распознавания проводов:
- L1;
- L2;
- L3.

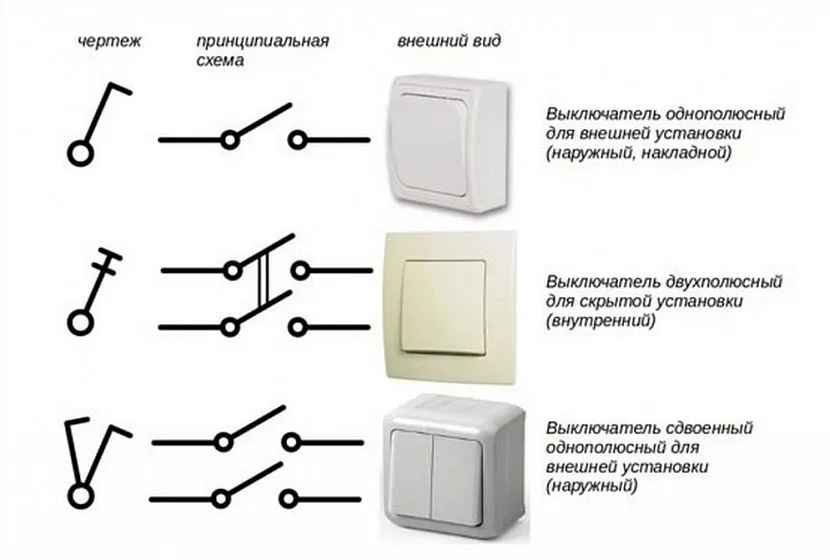

Обозначение L на выключателе – не единственный вариант кодировки изделия. Разные изготовители редко используют в производстве одинаковые символы.
Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:
- Метод штамповки.
- Литье в стальном корпусе.
- Ударный метод.
- Прессовальный способ в пластмассовых корпусах.
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
| H | H1 | D* | b | h | r |
| 5 | 3,6 | 10 | 0,7 | 2,5 | 0,35 |
| 8 | 6,0 | 16 | 1,2 | 4,0 | 0,6 |
| 10 | 7,0 | 20 | 1,4 | 5,0 | 0,7 |
| 14 | 9,0 | 25 | 1,8 | 5,5 | 0,9 |
| 22 | 15,0 | 40 | 3,0 | 9,0 | 1,5 |
| 28 | 17,5 | 45 | 3,5 | 8,5 | 1,75 |
| 30 | 20,0 | 50 | 4,0 | 10,0 | 2,0 |
| 50 | 35,0 | 90 | 7,0 | 20,0 | 3,5 |
При изготовлении с помощью ударного способа
| D | H | H1 | b | h | r |
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.
Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.
Нюансы ручной цветовой разметки
Цветовая маркировка проводов с помощью кембрика Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода
Термоусадочная трубка для проводов Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.
Разметка трехжильного провода
При помощи мультиметра можно определить расположение фазы, ноля, и заземления Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.
Фазный проводник, его определение по цвету или иначе
Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.
В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.
Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.
Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.
Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в
- Беларуси,
- Гонконге,
- Казахстане,
- Сингапуре,
- Украине.
Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.
Цветовые обозначения проводов в разных странах
В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.
Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.
Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.
Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.
Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:
фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
На для проводников и шин применяются красный и синий цвета.
Цвета шин и проводов на постоянном токе
Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.
В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.
- Рабочий нуль (N) – синего цвета, иногда красный.
- Нулевой защитный проводник (PE) – желто-зеленого цвета.
- Фаза (L) – может быть белой, черной, коричневой.
В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.
Ошибки при подключении l и n
Неправильное подключение проводов L и N может привести к серьезным последствиям, таким как поражение электрическим током и повреждение электроприборов. Рассмотрим наиболее распространенные ошибки при подключении проводов L и N.
Перепутанные провода
Одна из наиболее распространенных ошибок — это перепутывание проводов L и N при подключении электроприборов. Это может привести к переполнению контура, повреждению изоляции и, в конечном итоге, к короткому замыканию и поражению электрическим током.
Неправильное подключение проводов к выключателю
Это еще одна распространенная ошибка. Если фазный провод (L) подключен к нулевому контакту выключателя, то при включении выключателя ток будет протекать через него, что может привести к поражению электрическим током.
Отсутствие заземления
Этот аспект является еще одной распространенной ошибкой при подключении проводов L и N. Заземление обеспечивает защиту от поражения электрическим током в случае повреждения изоляции или короткого замыкания, и его отсутствие может привести к серьезным последствиям.
Использование поврежденных проводов
Это также может привести к ошибкам при подключении проводов L и N. Поврежденные провода могут привести к перегрузке контура и, в конечном итоге, к короткому замыканию и поражению электрическим током.
Неправильный выбор сечения проводов
Может привести к перегрузке контура и повреждению изоляции. Такая ошибка может привести к короткому замыканию и поражению электрическим током.
Правильное подключение проводов L и N — ключевой аспект безопасности при работе с электрическими приборами. Избегание распространенных ошибок при подключении проводов позволит обеспечить безопасную работу с электричеством. Также правильный выбор сечения предотвратит возможные негативные последствия.
Правильное подключение проводов L и N является важным аспектом безопасности при работе с электроустановками и электрическими приборами. Различие между L и N, правильный монтаж электроустановочных изделий и использование защитных устройств помогут предотвратить поражение электрическим током, перегрузки и короткое замыкание. Соблюдение правил безопасности при работе с электричеством позволит обеспечить безопасность и защиту от возможных негативных последствий.
Другие маркировки на коммутационном элементе
Помимо обозначения «L» на выключателе, на контактном соединении осветительного элемента либо корпусе светильника можно встретить иные коды и символики. Часто изготовители коммутационных устройств применяют принцип кодировки символами. За основу берется 2 положения выключателя: включенное и отключенное состояние.
Для маркировки с помощью символики используются «0» и «1». Нулевое положение выключателя – это позиция «ВЫКЛ» или «Выключено». Обычно клавиша размещаются в нижней части корпуса коммутирующего устройства. Второе положение означает «ВКЛ» или «Включено» (ВКЛ). Как правило, наносится на верхнюю часть выключателя. Иногда встречаются редкие обозначения в виде стрелки «->», который указывает направление коммутации.
Другие обозначения на однофазном выключателе Источник uzotoka.ru
После ознакомления со всеми обозначениями символов, помимо «L», указывающийся на одноклавишных выключателях комнатного освещения, любой желающий самостоятельно сможет присоединить коммутационный элемент к электрической сети. При необходимости получится и отремонтировать неисправное устройство. В этом помогут знания маркировок, наносимых на выключатели, производимые различными изготовителями.
Расцветка электропроводки ускоряет электромонтаж
Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.
Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.
Требования к расцветке проводки при монтаже
От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.
Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.
При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.
На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.
Цвета изоляционного покрытия проводников
В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.
Жила заземления
С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.
Защита должна быть организована как на промышленных, так и на жилых объектах.
Нулевые рабочие контакты
По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).
Фазный провод
Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.
Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.
Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.
