Подключение смесительного узла теплого водяного пола: схема и правила

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

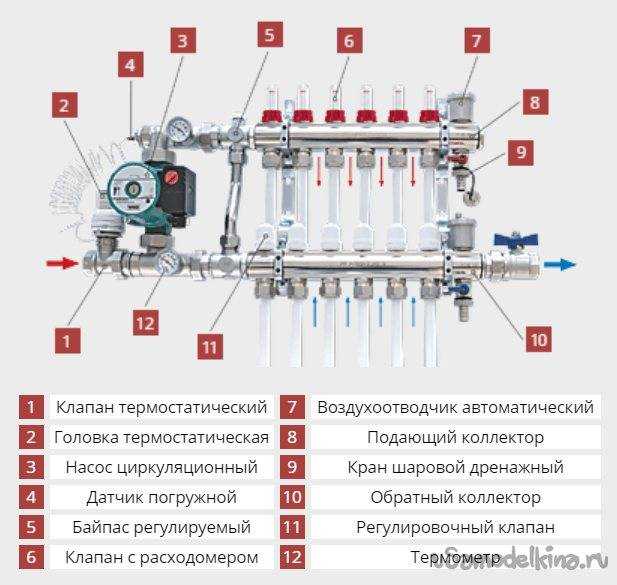

Оборудование для водяного теплого пола: общая схема

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

• Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
• Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.

• Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

• Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
• Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

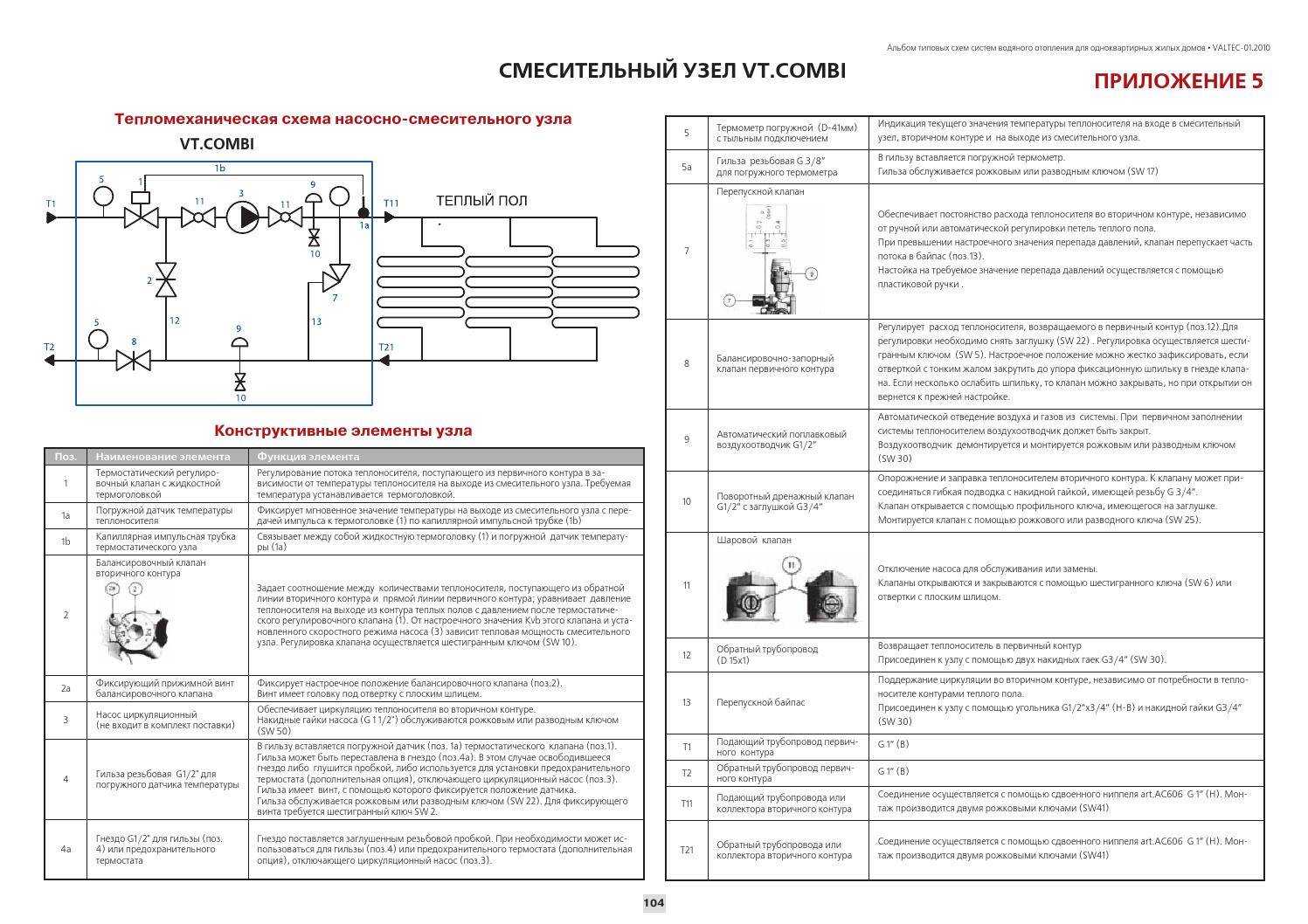

1. VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
2. VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
3. VT.COMBI.S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
4. VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.

НСУ VT.COMBI.S

Это проверенные модели, и лучше покупать их.

Сборка смесительного узла

Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.

Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.

Вам понадобятся следующие материалы:

• Накидные гайки, американки.
• Ручной воздухоотводчик.
• Ниппели.
• Циркуляционный насос.
• Термометр.
• Обратный клапан.
• Шаровый кран.
• Тройники.

Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.

Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.

Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса

Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты

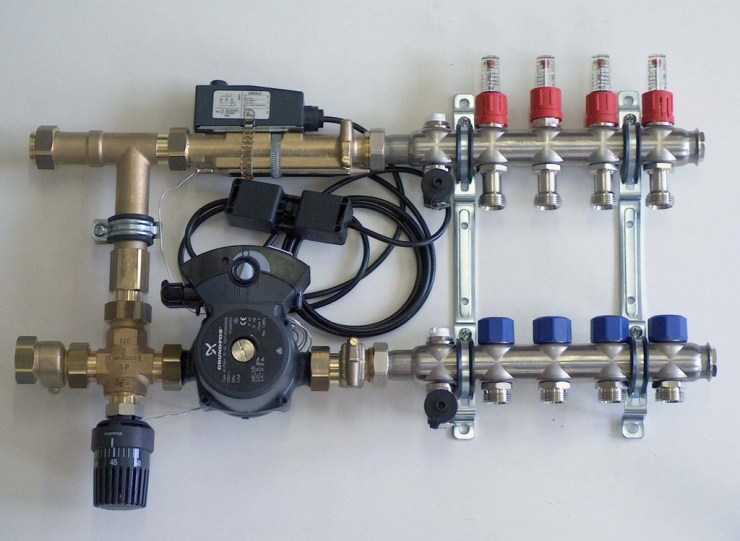

Фото примера смесительного узла для теплого пола

Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.

Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.

Итак, этапы монтажа:

• Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
• Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
• Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
• Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
• Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
• Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
• Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
• Возле коллектора установите шаровый вентиль .
• На выход смесительного клапана накрутите муфту .
• Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
• Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.

Это был окончательный этап, затем разместите этот элемент на месте его монтажа.

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

1. Используем двухходовой клапан. Для сборки потребуются:

• шаровые запорные краны для перекрывания воды,
• фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц,
• термометр – отслеживает работу узла, требуется для балансировки смесительного узла,
• однотрубный клапан двухходовой,
• термоголовка, вмонтированная в клапан,
• балансировочный клапан или сантехнический вентиль – для очной настройки системы,
• насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

1. Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола  его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
2. Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
3. Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
4. С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

Подключение контуров и гидравлические испытания

Не стоит заливать стяжку, пока не проведена опрессовка системы.

Своевременная проверка – лучший способ обнаружить возможные неисправности, в частности, потенциальные утечки. Для проведения испытания к одному входу коллектора подключается водопровод, к другому – опрессовочный насос. Контуры проверяются поочередно, по одному, остальные во время процедуры перекрыты.

После подачи воды следует проверить наличие воздуха в системе и чистоту жидкости, в которой возможно появление «рабочих» загрязнений.

Испытание следует проводить до тех пор, пока вода не станет чистой. Отток жидкости из контура производится обратно в коллектор, откуда – в канализацию по шлангу, вставленному в сливное отверстие. Обнаруженные протечки следует устранить.

Смесительные и теплообменные узлы

Thermotech (Термотех) предлагает семейство смесительных узлов – полностью собранных технических решений, обеспечивающих нагрев помещений от 1 до 1200 м2.

Основная задача смесительных узлов – понижение температуры теплоносителя путем смешивания теплоносителя, вернувшегося от потребителя и отдавшего тепло, с теплоносителем высокой температуры, пришедшего от источника тепла. Кроме того, смесительные узлы имеют необходимые элементы (запорную и регулирующую арматуру, контрольно-измерительные приборы) для реализации контроля и управления температурой теплоносителя в зависимости от поставленных задач.

По своему назначению смесительные узлы Thermotech (Термотех) подразделяются на:

• Индивидуальные (Tmix-XS, Tmix-S, TMix-M, R1, интегрированные коллектор) предназначены для подключения одного потребителя (распределительного коллектора)

• Индивидуально-групповые (TMix-L2, TMix-L3) предназначены для подключения одного потребителя повышенной мощности или группы из 2-3-х потребителей небольшой мощности

• Магистральные (TMix-ХXL), предназначены для подключения нескольких потребителей (групп потребителей)

Оборудование выполнено из нержавеющей стали, обеспечивающей надежную защиту от коррозии и устойчивость к высокому давлению и температуре. Смесительные узлы стильные, легкие, надежные и удобные в монтаже.

Для каждого смесительного узла предусмотрен соответствующий пакет управления, позволяющий контролировать и изменять температуру системы.

• Смесительный узел TMix-XS Автономный  предназначен для обогрева небольших помещений (ванная, кухня, прихожая) при отсутствии внешнего источника тепла.

• Смесительный узел TMix S предназначен для подключения низкотемпературной системы отопления (водяной теплый пол) к высокотемпературному источнику тепла. Обслуживаемая площадь до 200 м2.

• Уникальный смесительный узел с интеллектуальным блоком управления и встроенным нагревателем мощностью 1500 Вт. Предназначен для обогрева площадей до 15 м2.

• Смесительный узел TMix-L2 предназначен для подключения низкотемпературной системы отопления (водяной теплый пол) к высокотемпературному источнику тепла. Обслуживаемая площадь до 350 м2.

• Смесительный узел TMix-XXL от Thermotech предназначен для подключения к источнику тепла, распределению теплоносителя между группами потребителей, обслуживающих большие площади отопления. Обслуживаемая площадь до 1500 м2.





















• Смесительный узел TMix-XS от Thermotech предназначен для обогрева небольших помещений (ванная, кухня, прихожая), максимум до 12 м2.

• Уникальный смесительный узел с интеллектуальным блоком управления и встроенным нагревателем мощностью 2000 Вт. Предназначен для обогрева площадей до 100 м2.

• Смесительный узел TMix S предназначен для подключения низкотемпературной системы отопления (водяной теплый пол) к высокотемпературному источнику тепла. При дополнении узла распределительными коллекторами на 2-4 контура, может обслуживать от 50 до 70 м2.

• Смесительный узел TMix-L3 от Thermotech предназначен для подключения низкотемпературной системы отопления (водяной теплый пол) к высокотемпературному источнику тепла. Обслуживаемая площадь до 350 м2.

• Теплообменный узел TMix-E30

  Теплообменный узел предназначен для подключения потребителей тепловой энергии к источнику тепла по независимой схеме.

Каталог Термотех-РУ

PDF

20,78 MB

Технический справочник Thermotech (в хорошем качестве)

PDF

36,96 MB

Принципы устройства, работы, проектирования и подбора оборудования.

Список источников

• sovet-ingenera.com
• SpetsOtoplenie.ru
• pol-exp.com
• stroymasterok.com
• kaminguru.com
• boiler-gas.ru
• www.thermotech.ru
• stroisovety.org
• vodotopim.ru

Схемы подключения трехходовых клапанов

С помощью трехходовых кранов происходит переключение или смешение потоков жидкости различной температуры. Таким образом, схема подключения трехходового смесительного клапана теплого пола может выполняться в двух вариантах: схема подключения для переключения потоков жидкости и схема подключения клапана для смешивания потоков жидкости.

Трехходовой клапан – неприхотливое и автономное устройство, которое требует предварительной настройки с последующей проверкой результатов.

Важное отличие трехходового крана от двухходового заключается в невозможности перекрытия потока теплоносителя. Его можно только перенаправить

Такое свойство изделия позволяет контролировать расход и напор жидкости.

Основные достоинства трехходовых клапанов следующие:

• простой монтаж в смесительном узле;
• долговечность, клапан изготовляется из стойких к коррозии металлов;
• эффективность работы клапана в узлах подмеса теплых полов;
• практичность;
• простота регулировки системы.

Трубы PEX-EVOH

В большинстве случаев специалисты компании рекомендуют использовать трубы из сшитого полиэтилена высокого давления. В настоящее время в ассортименте есть 2 модели с диаметрами 16 и 20 мм. В качестве соединительных элементов используется система фитингов, изготовленных из сплава латуни.

Так как сшитый полиэтилен способен пропускать молекулы кислорода, поверхность трубопроводов покрывается защитным слоем из поливинилэтилена. Если же установить простые садовые шланги, которые внешне очень схожи с PEX-EVOH, то насыщение кислородом воды приведет к быстрому ржавлению стальных компонентов.

Предназначение

Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.

Конструкция коллекторного узла Valtec для теплого пола

Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.

В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.

Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

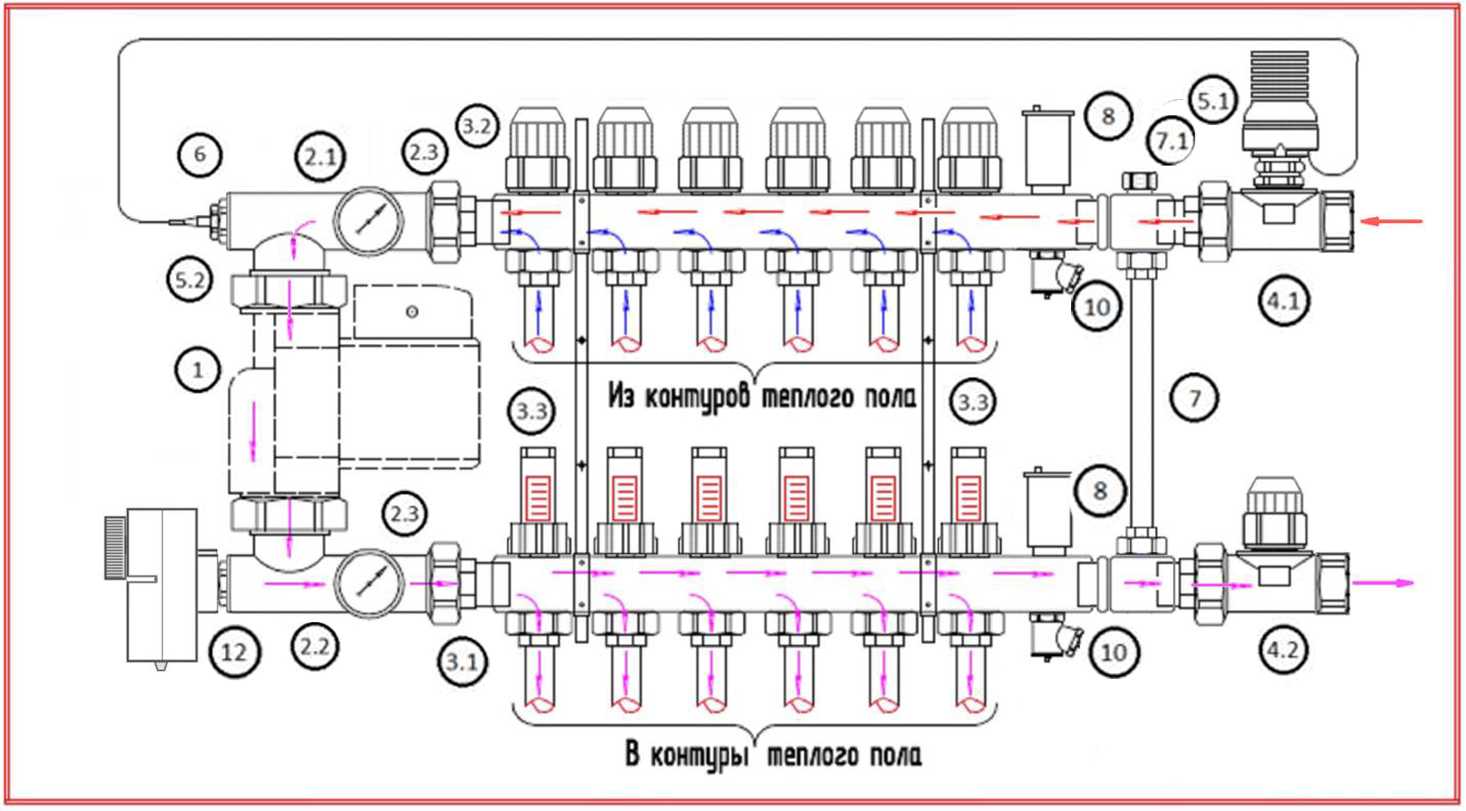

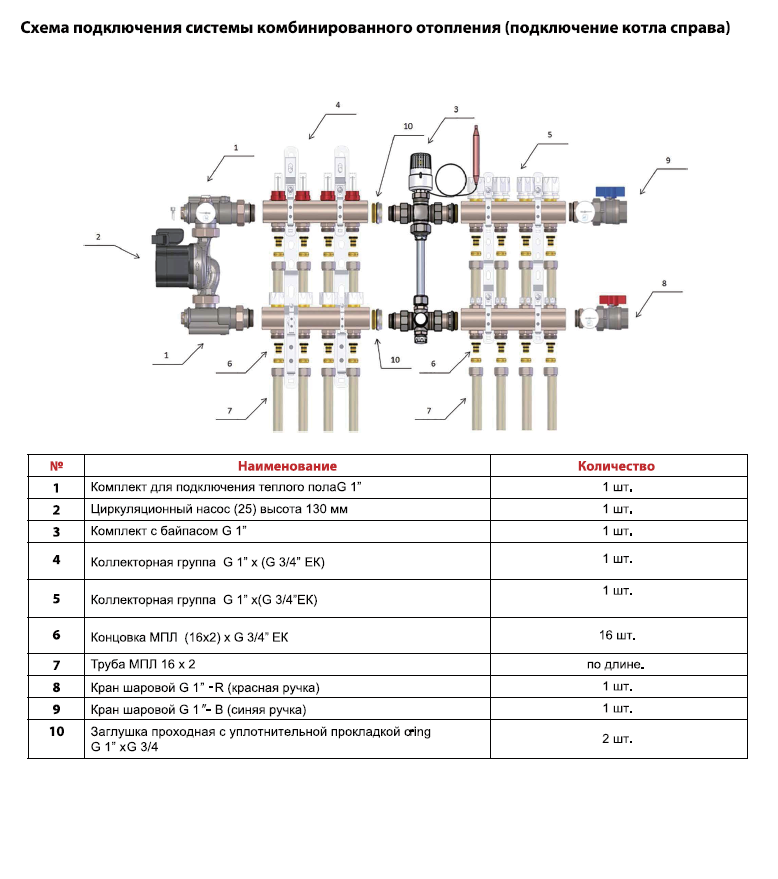

Схема подключения коллекторного узла к теплому полу

Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.

Существуют двухходовые и трехходовые насосные узлы

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

У таких клапанов есть несколько недостатков:

1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

Какой смесительный узел выбрать

В основном производители предлагают термосмеситель в типовой комплектации с коллектором. К каждому комплекту прилагается подробная инструкция и схема подключения. Для рациональной комбинации всех составляющих водяного отопления необходимо выполнить расчет. При этом учитываются следующие параметры:

• нагреваемая площадь;
• объем циркулирующего теплоносителя;
• температурный режим работы автономного отопления.

По этим параметрам выбирается модель коллектора вместе со смесительным узлом. Зачастую комплект снабжают расширительным баком. Это нужно, когда в конструкции котла бак отсутствует, а радиаторная система не установлена.

Технически грамотному мастеру несложно собрать насосно-смесительный узел для теплых полов своими руками. Надо приобрести качественные детали и приборы, сделать чертеж будущего изделия. При монтаже неукоснительно следовать схеме сборки. Если все сделано правильно, получится бюджетный вариант, который не хуже заводского.
