Правильное устройство канализации в многоэтажном доме: 5 требований

Принцип размещения водоприемников

Приемники воды необходимо установить в наиболее низких местах кровли. Он должны быть равномерно распределены по поверхности.

Чтобы исключить образование застойных луж на крыше, уклон поверхности в сторону воронки должен составлять не менее 2%, при этом на расстоянии около полуметра до водосточной воронки уклон должен быть увеличен не меньше, чем до 5%. Изменение уклона обеспечивается за счет выравнивания стяжки или уменьшения теплоизоляционного слоя.

способ контрразуклонки на плоской кровле

Расчет количества приемников воды выполняется следующим образом: на каждую воронку должно приходиться не более 200 кв. м. поверхности, расстояние между воронками – не менее 50 см.

Минимальный диаметр трубы – 10 см. Несмотря на размеры крыши, на ней должно быть установлено не менее двух воронок, либо одна воронка и ливневой сток. Это позволит избежать затопления при засорении водоприемника.

Как прочистить ливневую канализацию

Чистка ливневой системы

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

Механический способ очистки состоит в пробивании пробок в системе и удалении грязи.
Химический способ – использование химических средств, разрушающих структуру засора.
Гидродинамический заключается в подаче воды под сильным напором.
И термический способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

снятием решетки, установленные на лотки;
удалением мусора и грязи из канала;
промыванием прочисткой каналов сильным напором воды;
установкой решетки обратно.

К слову, если у вас в хозяйстве есть мини-мойка, например, Керхер, то можете использовать для промывки ее – результат тоже будет отличным.

Чистка ливневой системы

Монтаж ливневки

Ливневая решетка

Установка глубинного дренажа

Линейный водосбор

Точечный водосбор

Виды ливневок

Схема работы ливневой канализации

Пескоуловитель

Ливневая канализация своими руками

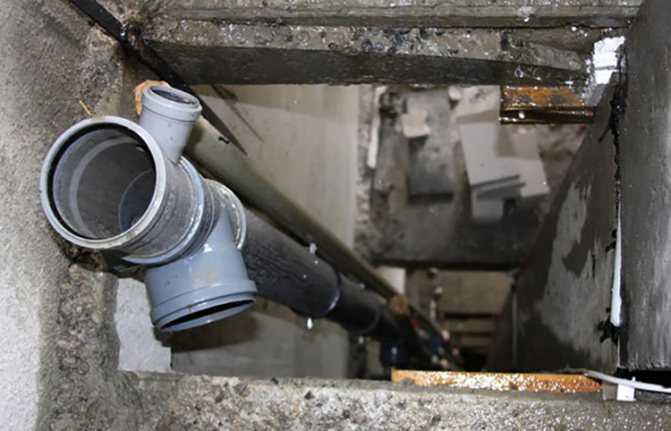

Как удалить часть общего стояка в своей квартире?

Эта работа требует максимальной аккуратности, соблюдения последовательности работ и выполнения некоторых правил.

Перед началом работ нужно максимально освободить все места, где будут происходить работы – кухню, туалет и другое. Демонтаж начинают сверху.

Отсоединение всей сантехники. Это делают в первую очередь, предварительно перекрыв воду в квартире.

Закрепление стояка вверху. В стены вбивают шпильки, к ним крепят две полускобы. Под полускобы нужно уложить резиновую прокладку, заполняя зазоры.

Порядок демонтажа. Начинают с трубы, подходящей к тройнику. Удаляют трубу, оставив кусок, входящий в тройник. Во время работ нужно по максимуму избегать вибрации. Стояк разбирают с центра. Делают 2 косых надпила на расстоянии 12 см друг от друга. Помощник удерживает верх трубы, а другой человек при помощи стамески и молотка удаляет отломки, начиная снизу. Трубы раньше соединяли серой. соединение можно нагреть горелкой, тогда она легко счищается ножом. Удаляют верхнее крепление. Зачем раскачивают трубу с крестовиной и вытаскивают из нижнего раструба. Нижний раструб тоже очищают от уплотняющего материала.

Зачем нужен гидрозатвор?

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.

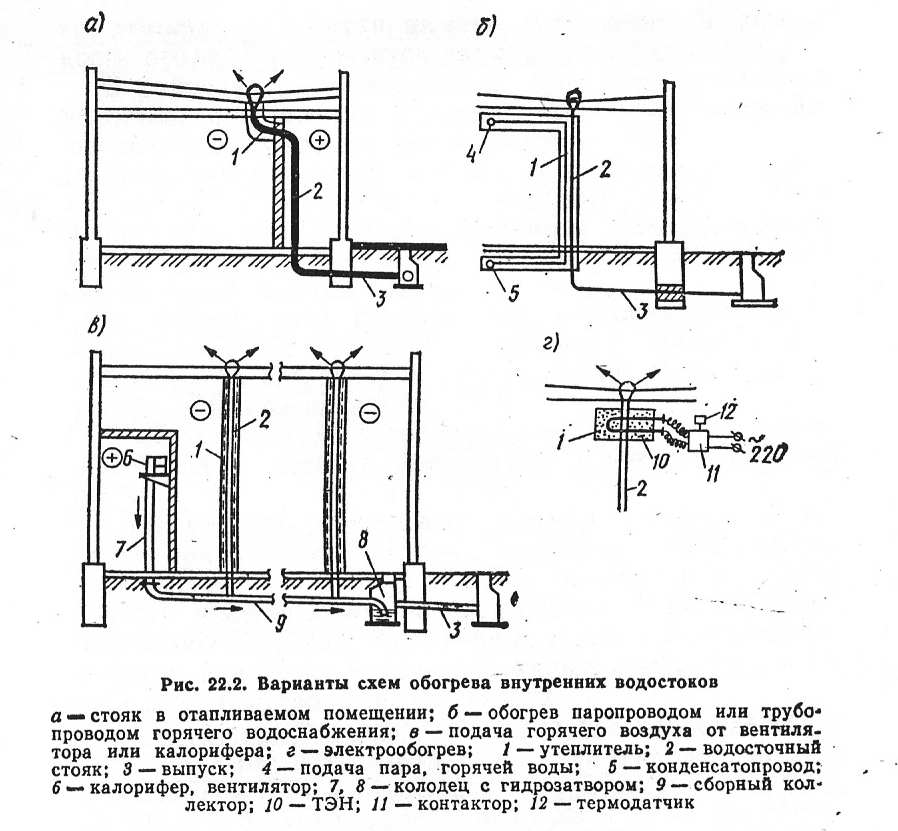

Схема внутреннего водостока

Организованный внутренний металлический водосток имеет следующую конструкцию: у кровли есть уклон (его расчет проводится по площади крыши), благодаря которому вода стекает к водоприемной воронке. Из этой воронки, дождевые потоки попадают в водосточные розетки или трубы, из которых уже выводится за пределы здания.

Конструкция внутренней водостока имеет следующий вид:

Воронки для приема воды. Они бывают двух типов: плоские и колпаковые. Последние монтируют на кровлях со склоном, плоские на ровных;
Трубы, для равномерного распределения жидкости между водостоками;
Коллекторы;
Колодцы, при помощи которых можно очищать систему, осматривать её и проверять работоспособность;
Сам водосток крепится к лоткам;
Дополнительные элементы: углы, крепежи, розетки, подвесы и т.д.

Перед установкой любого водостока, Вы должны проверить, соответствует ли Ваша схема нормам СНиП. Согласно правилам, отводы кровельных водосточных конструкций должны входить в канализацию, чтобы исключить вероятность подтопления фундамента здания.

Воронка представляет собой сборную конструкцию, которая состоит из корпуса, решетки, крышки и креплений. Корпус выполнен в форме цилиндра, иногда с гранями, благодаря чему у устройства высокие показатели прочности. Наиболее распространены чугунные водосточные воронки для внутренних водостоков, к примеру, продукция Техниколь.

Требования к положению внешней сети сооружения

Резервуары для хранения стоков должны находиться вне здания и располагаться стратегически, чтобы минимизировать потери тепла, предотвратить структурные повреждения и защитить здание от загрязнения. Для установки резервуара по СНиП требуется обеспечить:

Доступ к откачиванию.
Аварийный сигнал высокого уровня и автоматическое отключение подачи. Баки должны иметь функциональные звуковые и визуальные сигнализации, предупреждающие о том, что емкость должна быть опустошена (например, на 75% заполнена), а также предупредительный сигнал и автоматическое отключение, которое активируется, когда резервуар заполнен на 90 процентов и отключает систему водоснабжения, чтобы предотвратить переполнение.
Патрубок — труба(ы) для очистки должна быть установлена таким образом, чтобы избежать риска повреждения поплавков.
Минимальный объем — рекомендуется 4500 литров.

Помимо экономических, социальных и безопасных факторов в проектировании канализации – важными составляющими стандарта являются потребность в энергии и управление запахом. Они тесно связанны с размером сети.

Следует отметить, что канализация — это не только труба для транспортировки сточных вод, но и реактор, внутри которого микроорганизмы разрушают органические вещества и потребляют ограниченный растворенный кислород. Размер трубы, использование перевернутого сифона, предполагаемая детализация разработки и выравнивание канализации, являются общими факторами, которые влияют на потребности в энергии для транспортировка сточных вод.

Следует избегать сепарирования сточных вод в канализационных системах, поскольку это не только вызывает коррозию в трубах и люках, но также создает неприятный запах. Поэтому предпочтительнее предотвратить септичность отходов, вентиляцию канализации, механическую аэрацию или поставку химического кислорода, а не полагаться на обработку запаха.

Технология сборки труб

Процедура сборки пластиковых канализационных труб предельно проста и похожа на детский конструктор. Каждая из труб имеет длину до 3-5 метров, а минимальный их размер регулируется ножовкой по металлу или специальным труборезом.

Гладкие концы труб должны быть хорошо зачищены и плотно всунуты в раструб, иначе на внутреннем стыке могу скапливаться волосы и волокнистые остатки продуктов

Купленная труба или переходник имеет два разных конца: гладкий и с расширением (раструбом). В раструб вставляется простой конец другой трубы. Для герметизации соединения в расширении имеется канавка для установки резинового кольца. Для лучшего скольжения при монтаже уплотнитель можно смазать тонким слоем силикона.

Смазывать герметиком резиновое кольцо нужно только при окончательном монтаже системы, а не в процессе примерки.

Конструкция водоотвода

Водоотвод представляет собой взаимодействие нескольких элементов:

воронка, находящаяся на крыше и непосредственно осуществляющая прием воды. Подробное описание ее элементов приведено ниже в статье;
желоба для подвода стоков к воронкам расположены горизонтально в плоскости крыши;
трубы для отвода воды;
вертикальные стояки;
выпуски, которые устанавливают у основания стояка. Они служат для отвода воды от здания в ливневый, канализационный коллектор;
крепежи.

Стоит отметить, что все элементы конструкции должны располагаться внутри отапливаемой зоны, в стенах либо внутреннем пространстве зданий. Такая мера позволит исключить промерзание системы в зимний период и устранит негативное воздействие атмосферных факторов (температурные колебания, воздействие солнечных лучей и т. д.) на элементы конструкции. В многоквартирных домах стояки внутреннего водостока рационально размещать в вентиляционных или канализационных шахтах.

Воронка внутреннего водоотвода представляет собой сборную конструкцию, в которой можно выделить несколько элементов. Видеть их можно на фото ниже.

Такая воронка предотвращает попадание сора в систему водостока, устраняет излишки воздуха, для полноценного заполнения трубы стоками, защищает кровельное полотно от протеканий, предотвращает промерзание системы. Нарушения и изменения в приведенной конструкции воронки могут повлечь сбои в работе системы внутреннего водоотвода, стать причиной течи кровли и, как следствие, порчи имущества жильцов многоэтажного дома.

Водосборную воронку подключают к вертикальному стояку (самотечная система) либо к горизонтальной трубе (сифонно-вакуумная система). Все стыки необходимо тщательно герметизировать во избежание протечек. Видеть подключение водосборной воронки к горизонтальному водоотводу можно на фото ниже.

Для монтажа стояка используют трубы из пластика, оцинкованной стали, оцинкованной стали с полимерным покрытием или из сплава меди с цинком и титаном. Стоит отметить, что самым дешевым вариантом является пластик, однако, по техническим характеристикам этот материал уступает аналогам. Диаметр трубы может быть 100, 140, 180 мм. Выбор этого параметра зависит от площади кровли, количества устанавливаемых водоотводов, объема осадков, типа внутреннего водоотвода. Вертикальный сток собирают из звеньев, длина которых равна 700 либо 1380 мм.

Важно! Приведенные выше параметры, должны быть прописаны в технической документации на конкретный строительный объект на основе соответствующих расчетов.

Виды

Применяется несколько
типов ливневой системы.

Открытая. Используется в районах с небольшой населенностью. Для конструкции подобного типа не требуется специального устройства. Вода протекает по открытым желобам к канавкам, а затем отводится от участка.
Закрытая. Такая ливневка в канализацию имеет больше элементов, ее устройство сложнее. В состав конструкции входят трубы, дождеприемники, пескоуловители. Вода стекается в специальные колодцы, затем выводится с территории. Такой вид используется на значительных территориях, в больших населенных пунктах.
Смешанная. Содержит элементы обеих вышеописанных систем. Применяется на закрытых площадях, либо при необходимости экономии строительства.

Особенности монтажа систем поверхностного водоотвода

Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.

Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:

Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 – 5 мм. ниже уровня поверхности тротуарной облицовки.

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности

Этапы установки

Монтаж ливневки для двора на собственном участке – процесс довольно трудоемкий. Оптимальным решением является наем профессионалов, однако при желании экономии денежных средств можно выполнить все работы и самостоятельно.

Особых навыков такая работа не требует, и проводится она по алгоритму, описанному ниже.

Составляется схема в масштабе всего участка с постройками. Хорошо, если она будет выполнена с помощью графического редактора, но можно использовать и обычную бумагу с карандашом.
Определяется самая низкая точка на участке, в которой будет установлен коллектор. Если участок кажется довольно ровным, то можно просто выбрать удобное место.
Отмечаются все точки водосбора: водостоки на крыше, бетонные площадки, ворота и дорожки. После этого на чертеже прорисовывается система получившегося трубопровода со всеми элементами и соединениями. Не стоит закладывать в нее много поворотов труб – это затрудняет поток воды по ним. Если избежать их невозможно, то самым лучшим вариантом будет поворот на 90 градусов.

После того как чертеж готов, а все неточности исправлены, можно подсчитать количество необходимых материалов. Если строительный магазин или рынок находится в пешей доступности от участка, то лучше не докупить материал, чем приобрести излишек, так как подбирать материалы по цвету и рисунку нет необходимости.
В первую очередь, проводится установка кровельной части ливневки. В отверстиях перекрытия на битумную мастику сажаются дождеприемники, монтируются на подвеску желоба и стояки, а также организовывается узел сброса воды в коллектор или лоток.

На участке проводится разметка с помощью натянутых веревок, и вырываются все необходимые траншеи и углубления. Чтобы вода в трубах не замерзала даже зимой, нужно копать на глубину промерзания грунта либо утеплять всю систему – в ином случае канализация не будет функционировать с поздней осени и до ранней весны. На дно траншей засыпается и плотно утрамбовывается песок. Он позволит избежать проседания грунта, что может привести к изменению уровня наклона трубы и образованию затора. На песок засыпается щебень толщиной слоя 5-8 см, который, наоборот, оберегает трубы от вспучивания почвы.
Сначала монтируется и бетонируется коллектор, а также колодцы и дождеприемники. Если используются ПВХ-элементы, то их нужно придавить грузом до полного застывания раствора, иначе они «вынырнут» из него. После этого монтируется сама система труб. Перед тем как закапывать вырытые участки, проводится проверка канализации на герметичность и работоспособность, после чего можно засыпать все землей.

Очистка дренажной системы кондиционера

Устранить протечку воды из кондиционера, причиной которой стало засорение дренажной системы, пользователь может самостоятельно. При этом чистить нужно не только дренажную систему, но и фильтры теплообменника. В противном случае пыль, скопившаяся на испарителе, снова забьет сливное отверстие дренажного поддона. Для того, чтобы очистить дренажную систему необходимо:

Отключить кондиционер от сети электропитания.
Снять крышку и фильтры грубой очистки.
Аккуратно извлечь поддон, в котором собирается конденсат. Для этого необходимо отсоединить сливной шланг.

Далее нужно тщательно промыть поддон, очистив сливное отверстие от скопившегося мусора и грязи. Затем проверить состояние сливной трубки. Если она забита, продуть струей воздуха. При сильном засорении в трубку необходимо залить специальную жидкость для чистки кондиционеров. Затем, подождав минут 20-30, с помощью пылесоса удалить загрязнения.

Хлоргексидин обеззараживает детали кондиционера Снятые фильтры грубой очистки также тщательно промывают, а затем высушивают. Испаритель очищают от пыли, используя для этого мягкую щетку и пылесос.

Завершая процесс очистки дренажной системы, многие специалисты рекомендуют обеззаразить ее. Для этого используют раствор хлоргексидина, которым обрабатывают поддон и фильтры грубой очистки. Кроме того, небольшое количество препарата нужно залить в сливную трубу, выждав 15-20 минут, ее промывают проточной водой, заодно удаляя из дренажного трубопровода остатки мусора и грязи.

На этом процесс очистки дренажной системы можно считать законченным. Установив все снятые детали на свои места, можно подключить кондиционер к электросети и продолжить его эксплуатацию.

https://StrojDvor.ru/kondicionirovanie/ustanovka/kak-sdelat-sliv-kondensata-ot-kondicionera-v-kanalizaciyu/
https://Kondicioneri.pro/blog/konditsionery/drenazhnaya-sistema-konditsionera/
https://AeroClima.ru/kondicionirovanie/drezhanaya-sistema-konditsionera/
https://Celsis.ru/publikacii/otvod-kondensata-ot-kondiczionera
https://septikman.ru/podklyuchenie-drenazha-konditsionera-k-kanalizatsii.html

Как установить кондиционер своими руками
Как снять кондиционер своими руками
Установка сплит-системы своими руками
Почему течет кондиционер?
Как установить кондиционер на балконе
Как чистить домашний кондиционер
Как почистить кондиционер своими руками
Как выбрать мобильный (напольный) кондиционер
Как работает канальный кондиционер
Как заправить кондиционер дома своими руками
Как правильно повесить кондиционер
Как пользоваться кондиционером зимой
Почему булькает кондиционер при ветре?
Почему не включается кондиционер в машине?
Почему стучит кондиционер?

Устройство и принцип работы ливневой канализации

Схема ливневой канализации

Большое количество воды на поверхности, которая остается после дождя, может стать причиной многих неприятностей: размывания грунта, заболачивания почвы, гибели растений, разрушения фундамента здания, затапливания подвалов и т.д. Такие проблемы возникают по разным причинам: в данной местности выпадает много осадков; участок расположен в низине или он находится в паводковой зоне. Неприятности устраняются быстрым отводом воды с территории с помощью ливневой канализации дома.

Для ее создания используются такие детали:

Жолобы, воронки, водосточные трубы. Они необходимы для сбора воды с поверхности крыши и направления ее в дождеприемники.
Дождеприемники. Изделия предназначены для приема воды с кровли или участка. Баки заводского изготовления часто оснащают фильтрующими элементами: корзиной для сбора крупного мусора и пескоуловителем.
Придверные поддоны. Это емкости для сбора воды непосредственно возле входных дверей.
Трубы. Применяются в подземных коммуникациях для перемещения жидкости к месту сбора или утилизации. Незаменимы в городских условиях.
Приемные лотки. Детали для сбора жидкости с поверхности земли и направления ее к дождеприемникам. Обычно используются индивидуальными застройщиками в сельской местности.
Пескоуловители. Нужны для выделения мелкой сыпучей массы из жидкости. Они устанавливаются сразу за дождеприемниками, в местах, где вода вливается в подземную систему. Без таких фильтров канализация быстро засорится и выйдет из строя.
Ревизионные колодцы. Элементы закрытой ливневой канализации. Они используются для чистки подземной части системы.
Коллекторы. Предназначены для сбора воды от нескольких труб и лотков и объединения потоков. Их также строят, если необходимо резко изменить направление магистрали.
Накопители. Служат для временного хранения дождевой воды, собранной с участка.

Система ливневой канализации условно разделена на две зоны: отвод воды с кровли и с поверхности земельного участка.

На схеме показан принцип работы ливневой канализации

Функционирует она следующим образом. Дождевая вода с кровли стекает в желоба, размещенные вдоль нижней кромки покрытия крыши. Они крепятся с наклоном в сторону вертикальных трубопроводов-стояков. По ним жидкость попадает в дождеприемники, расположенные на земле прямо под стояками. Эти элементы соединены трубами с лотками, в которые стекает вода с поверхности участка. Собранная жидкость по магистрали отводится в центральную канализацию, за пределы участка, в овраг или водоем. Чтобы система не забилась, канализацию оснащают пескоуловителями для очищения от сыпучей массы и решетками для задерживания веток, листьев и другого крупного мусора.

Ливневые канализации домов отличаются между собой объемом воды, которую могут пропустить через себя, конструкцией, сроком эксплуатации. Существуют такие типы сооружений:

Открытая система. Строится на поверхности грунта. Элементы конструкции заглубляют и бетонируют, а сверху накрывают решетками. Магистраль очень простая и наименее затратна по деньгам. Ее легко изготовить своими руками без разработки проекта. Открытая ливневка строится в небольших частных домах и часто используется как элемент ландшафтного украшения. Во время мороза такая система неработоспособна. Построить ее можно на любой стадии обустройства территории участка.
Закрытая система. В таких конструкциях присутствуют дождеприемники, в которые собранная вода поступает по трубам или лоткам. Из них жидкость направляется к месту утилизации. Элементы ливнестока не видны, они скрыты под землей. Стоимость закрытой системы достаточно большая, поэтому решение о ее использовании должно быть обосновано. Строить такой водоотвод рекомендуется на начальной стадии обустройства участка.
Система смешанного типа. В ее состав входят наружные лотки и трубы, уложенные под землей. Применяется в случае сложного рельефа участка. Ее часто используют для прокладки ливневки по кратчайшей траектории.
Точечная система. Предназначена для сбора и отвода воды с поверхностей, не пропускающих жидкость, например, с крыши дома или с бетонированной площадки. Чаще всего это колодцы-дождеприемники со съемной крышкой и простейшими уловителями мусора.
Линейная система. Создается для комплексного решения проблемы — удаления воды с поверхности большой площади и направления ее к месту сбора или утилизации. Состоит их желобов, лотков, пескоуловителей и грубого фильтра для сбора крупного мусора. Они монтируются вдоль дорожек и площадок.

Самостоятельно монтируем ливневую канализации на даче

Виды сантехнических труб для канализации

Для создания систем канализации выпускается внушительное количество труб и фитингов. Чугунные трубы, которые практически не имели конкурентов, уверенно потеснили современные изделия из полимеров — трубы и сантехника для канализации различного назначения.

На современном рынке представлены такие виды труб:

Чугунные трубы, которые обладают хорошей коррозионной стойкостью, но дороги, а их большой вес и сложности при соединении затрудняют монтаж.
Трубы из поливинилхлорида (ПВХ) – одни из самых популярных изделий. Они относительно недорогие и имеют отличные эксплуатационные характеристики.
Трубы из полипропилена обладают высокой термостойкостью, до 90 градусов. Эксплуатационные характеристики в остальном практически совпадают. Полипропилен имеет наименьший удельный вес и является самым легким и твердым пластиком.
Трубы из полиэтилена используются редко из-за их невысокой теплостойкости. Их использование ограничено температурой стоков в 40 градусов. Трубы из полиэтилена часто используются в качестве стояков. Их толстые стенки и высокая эластичность значительно уменьшают шум движущихся стоков.

Благодаря наличию в продаже самых различных устройств, пластиковых труб, решеток, желобов, фитингов и много другого для канализации, ее можно легко смонтировать самому. Но при этом конкретную схему канализации нужно хорошо продумать и рассчитать. При монтаже канализации нужно руководствоваться правилами СНиП, соблюдать рекомендуемые уклоны и укладывать трубы расчетного диаметра. Только при правильном расчете, аккуратном монтаже и соблюдении всех правил монтажа канализация будет работать надежно и эффективно.

https://youtube.com/watch?v=7iITPYd0f08

Устройство ливневой системы

Это даст возможность не образовываться застоям воды, а сразу же стекать. Воронки могут быть разного диаметра. Если сливная система не предусмотрена, рядом со зданием следует поместить лотки, в которые и будет стекать воды по трубам. Если нет и лотков, то вода будет стекать по отмостку.

Важно! При установке быть соответствие всем требованиям ливневой канализации в многоэтажном доме СНиПу

Воронки и водоотвод

Самый важный элемент системы отвода воды – это воронки. На них будет направляться поток воды. Такие изделия изготавливают из разных материалов и бывают двух видов:

Каждая из них служит для определенных целей. К примеру, для установки на горизонтальную крышу асфальтного типа нужно использовать плоскую воронку, а для наклонной кровли – колпаковую. Для использования на плоских крышах лучше использовать чугунные воронки, так как они отлично фильтруют воду от листьев и мусора.

Чугунные воронки состоят из таких элементов:

Съемная крышка с отверстиями.
Решетка из чугуна в форме цилиндра.
Корпус, который будет установлен в перекрытие.

Обратите внимание, что места стыковки воронок и перекрытий следует хорошо герметизировать, иначе вода будет проникать под крышу. Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида. Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида. Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил.

Для этого следует проделать ревизионные отверстия и обеспечить к ним полный доступ. Они должны находиться на высоте 1 метра от пола.

https://youtube.com/watch?v=m6XGj9v7W88

Схема установки

Чтобы правильно произвести монтажные работы, следует ознакомиться со схемой работ:

Для начала делаем разметку мест, где будут установлены крепления для стояка. После расчищаем место, и рассчитываем, где будет расположено отверстие для вывода трубы на крышу. После определяем месторасположение воронок. Делаем в стене отверстия для труб. Крепления фиксируем. Далее займемся установкой выпускной трубы. Ее соединяем с ливневой канализацией. Все выводы системы нужно хорошо загерметизировать

Важно, чтобы выбранный герметик был стойким к температурным перепадам. Устанавливаем вертикальный стояк

В нужных участках труб установите ревизионные люки. Оборудуйте герметизацию узловых соединений и трубопровода. Закройте скаты воронки. Установите защитную решетку.

После выполнения всех действий, система считается готовой. Теперь остается лишь проверить работоспособность, и для того, чтобы не ждать дождь, вы можете просто залить воду сверху.

Лотки

Лотки для ливневой канализации есть нескольких видов. У каждого из них свои преимущества. По материалу изготовления они бывают:

Из пластика.
Из металла.
Из композитов.

Конструкции из пластика обладают массой достоинств: удобство при монтаже, легкость при транспортировке. Они устойчивы к воздействию влаги и перепада температуры, а еще надежны и долговечны. Помимо этого, цена на такие изделия приемлемая.

Лотки из бетона просты и обладают хорошей пропускной способностью. Помимо этого, они устойчивы к агрессивной среде, но очень большие и подвержены действию влаги. При монтаже есть определенные сложности. К плюсам отнесем возможность установки любой защитной решетки.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V – скорость прохождения сточных вод;
H – наполняемость трубы (высота потока);
D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав – 0,003;
для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
