В каких ситуациях может понадобиться поиск подземных коммуникаций и как это сделать

Тонкости самостоятельного поиска труб под землей

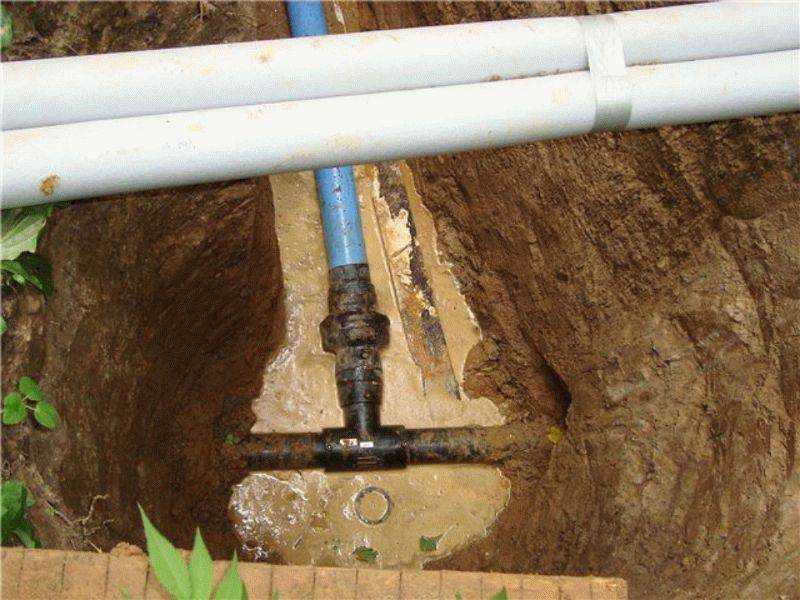

Определить месторасположение трубопроводных линий под землей можно при помощи соответствующей документации. Для этого необходимо воспользоваться помощью организаций, в ведении которых находятся те или иные инженерные коммуникации. Но в некоторых ситуациях найти документы не представляется возможным – они либо утеряны, либо имеют ненадлежащее качество. Поиск труб в таком случае возможен при использовании специализированного оборудования.

Выбор профессиональных устройств напрямую зависит от типа трубопровода:

• металлическую трубу, расположенную на глубине не более полутора метров, можно обнаружить при помощи обычного металлоискателя;
• систему горячего водоснабжения можно найти посредством тепловизора либо бесконтактного термометра. Указанные приспособления определяют трубы с горячей водой на глубине нескольких метров.

Стоит отметить, что специализированное оборудование при необходимости можно взять в аренду. Но для самостоятельного выполнения вышеуказанных мероприятий нужно обладать определенными навыками и умениями. Вызов специалиста с металлоискателем или бригады с более сложными приспособлениями – более грамотное решение, которое поможет решить любые вопросы быстро и профессионально.

Привлечение профессионалов

Чтобы получить точный результат в поиске водоподающего трубопровода, расположенного под землей, оптимальным вариантом будет обращение в специализированную организацию. Действия профессионалов, опыт работы и применение высокотехнологичных измерительных приборов способствует сведению к нулю возможных аварий при механизированных землеройных работах.

Преимущества обращения к специалистам в том, что подрядчик:

• определяет объем работ по пожеланию заказчика, составляет проектную и сметную документацию, придерживается срока сдачи заказа;
• самостоятельно согласует в инстанциях предварительные данные по местоположению ранее проведенных коммуникационных магистралей;
• гарантирует качество проделанных работ;
• применяет дорогое специализированное оборудование.

В соответствии со строительными нормативами трубопроводы должны располагаться ниже точки промерзания земли на полметра минимум, и простой металлоискатель их вряд ли обнаружит.

По завершении работ заказчик получает точно составленный план местоположения подземных трубопроводных ответвлений с привязкой к соседним участкам либо красной черте. Он понадобится и в будущем при возведении дома и иных строений.

Комбинируя вышеописанные способы, можно отыскать работающие либо заброшенные коммуникационные магистрали с максимальной точностью независимо от того, на какой глубине они находятся. Это предотвратит проблемы при ведении работ на строительном участке или поможет отыскать прорыв трубопровода.

Применение рамки

Использование рамки для поиска в земле металлических и пластиковых труб, электрического, телефонного или оптоволоконного кабеля даёт результаты без материальных затрат на приобретение дорогостоящего оборудования. Природа этого явления с точки зрения науки и медицины не объясняется, происходит на уровне интуиции человека.

Работать рамкой дано не каждому, не стоит расстраиваться если не получится.

Рамка заводского изготовления. Красиво, но не практично

Возьмите две ровные алюминиевые проволочки длиной 35—40 сантиметров. Согните их буквой «Г» так, чтобы один конец был не меньше ширины ладони. Допустимо применять металлическую проволоку или электроды без оболочки диаметром не >3 мм

Важно, чтобы рамка была лёгкой;
Возьмите проволочки в руки, кулаки сжимать не надо, усилие только на то, чтобы удерживать рамки;
Согните руки в локтях, проволочки рамки при этом длинными концами расположите вперёд, параллельно между собой и по отношению к земле, расстояние между ними удерживайте 15—20 сантиметров;
Найдите участок где проходит труба или кабель под землёй. Отойдите на 2 — 3 метра от оси трубопровода, возьмете рамку как в пункте 3, медленно подойдите к оси подземного трубопровода

При этом проволочки не зажимайте в кулаках. При подходе к оси проволочки скрещиваются. Над осью трубы проволочки окончательно скрестятся и встанут параллельно оси. Дальнейшее движение заставит проволочки вернуться в первоначальное положение;
Не зависимо от того, получилось или нет, проделайте это 5-6 раз
Обратите внимание на расстояние до оси при начале скрещивания проволочек, на выходе. Опытный практик определяет по этим расстояниям глубину расположения трубопровода или кабеля.

Комбинируя описанные выше методы находят действующие или брошенные коммуникации с высокой точностью не зависимо от глубины расположения. Это позволит избежать осложнений при работах нулевого цикла на строительном участке или найти порыв трубы, кабеля.

Можно ли убрать с земельного участка муниципальный водопровод?

При определенных условиях убрать муниципальный водопровод с участка можно. Но сначала надо проверить законность его размещения на вашей территории. Если лично вы не давали согласия на прокладку подобных коммуникаций, тогда следует:

1. Сделать запрос в ЕГРН и получить выписку на участок;
2. Проверить наличие обременений относительно надела;
3. Заказать кадастровый паспорт и другую документацию.

Важно проверить все имеющиеся документы на землю. Так вы сможете со 100-процентной вероятностью выяснить, законно или нет проложен водопровод

• Если в документации отражено наличие обременений, значит предыдущий собственник давал согласие на установку коммуникаций. В этом случае убрать их с земли будет крайне сложно.
• Если ограничения в отношении участка не установлены, то водопровод проложен здесь незаконно. В такой ситуации для его демонтажа достаточно обратиться с заявлением в местную администрацию, на балансе которой находится труба.

Однако не всегда отсутствие в документах информации об обременении означает, что такового нет в действительности. Если коммуникации создавались до введения в действие федерального закона №122-ФЗ, обязующего регистрировать права на недвижимость, такие сведения могли быть и не внесены в ЕГРН.

В этой ситуации (когда обременение есть по документам или по факту) собственник участка может потребовать введения сервитута с определенной платой за пользование наделом. Либо инициируется судебное разбирательство, где придется доказывать, что водопровод проложен с нарушениями. Также в суде можно сослаться на невозможность целевого использования участка из-за наличия на нем коммуникаций.

При отсутствии согласия собственника на муниципальный водопровод или при отсутствии обременения, иногда тоже приходится обращаться в суд. Иск подают, когда муниципалитет отказывается добровольно демонтировать трубы. Чтобы процедура прошла быстро и без осложнений, заручитесь поддержкой земельных юристов Геобюро.

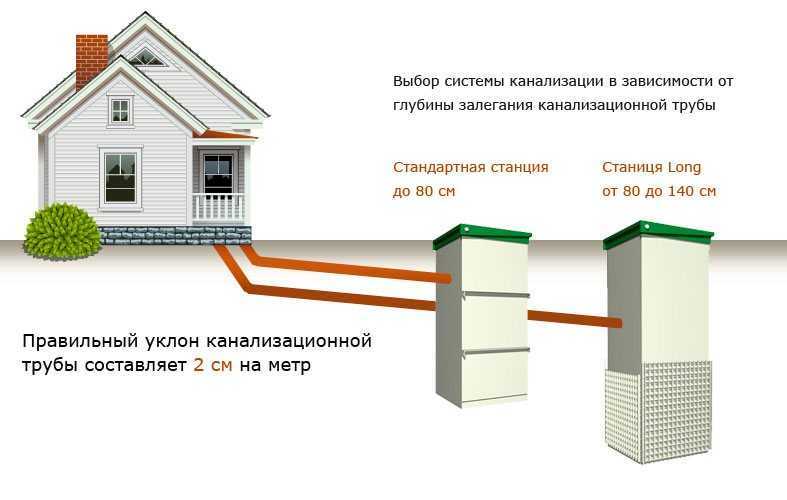

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

Дистанция до здания должна давать возможность проведения монтажных и ремонтных работ, обеспечивать защиту смежных трубопроводов, при возникновении аварий, связанных с размывом грунта, размерные параметры должны обеспечивать сохранность фундаментной основы от подмывания.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

• зданий и сооружений – 3 м, при монтаже напорной канализации – 5 м;
• защитных оград предприятий, автомобильных эстакад, опор электросетей, железнодорожных путей -1,5 м;
• железных дорог шириной с колеи 1520 мм не меньше глубины траншеи до насыпной основы и края выемки – 4 м;
• рельсовых путей с колеей 750 мм – 2,8 м;
• бордюров улиц, усиленных обочин автодорог – 1,5 м;
• внешней кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор линий электрических сетей, проходящих по воздуху: – до 1 кВт (уличное освещение, контактные провода городского электротранспорта) – 1 м; – 1 – 35 кВ. – 2 м; – 35 – 110 кВ. – 3 м.

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

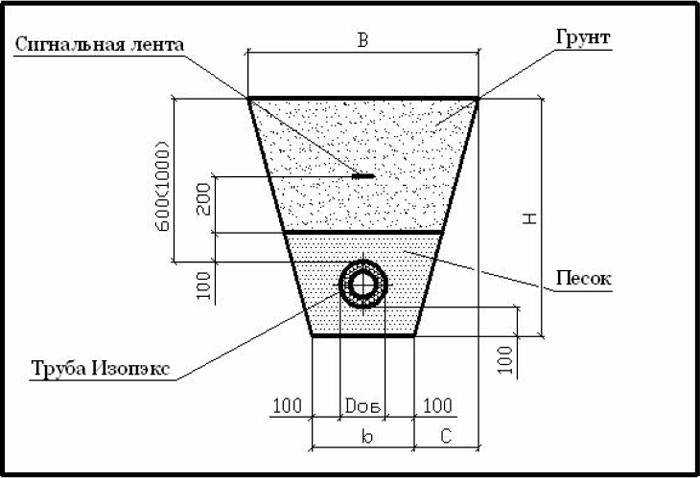

Рис.6 Примеры прокладки подземных инженерных коммуникаций

Необходимость поисков

Несколько причин поиска коллектора в земле:

1. На участке планируется возведение новых зданий, хозяйственных построек. При устройстве фундамента, – копке траншеи или котлована, появляется риск повреждения подземных коммуникаций.
2. Возникла необходимость присоединения к действующей системе сброса сточных вод.
3. Магистраль перестала выполнять свои функции:
   • произошло повреждение трубы от износа в течение процесса эксплуатации;
   • нарушилась герметизация;
   • материал разрушился под внешним воздействием, — от веса грунта или его подвижки.
4. Требуется провести профилактические ремонтные работы.
5. Произошёл засор.
6. При наступлении холодного времени года коллектор «разморозился», – образовалась ледяная пробка.

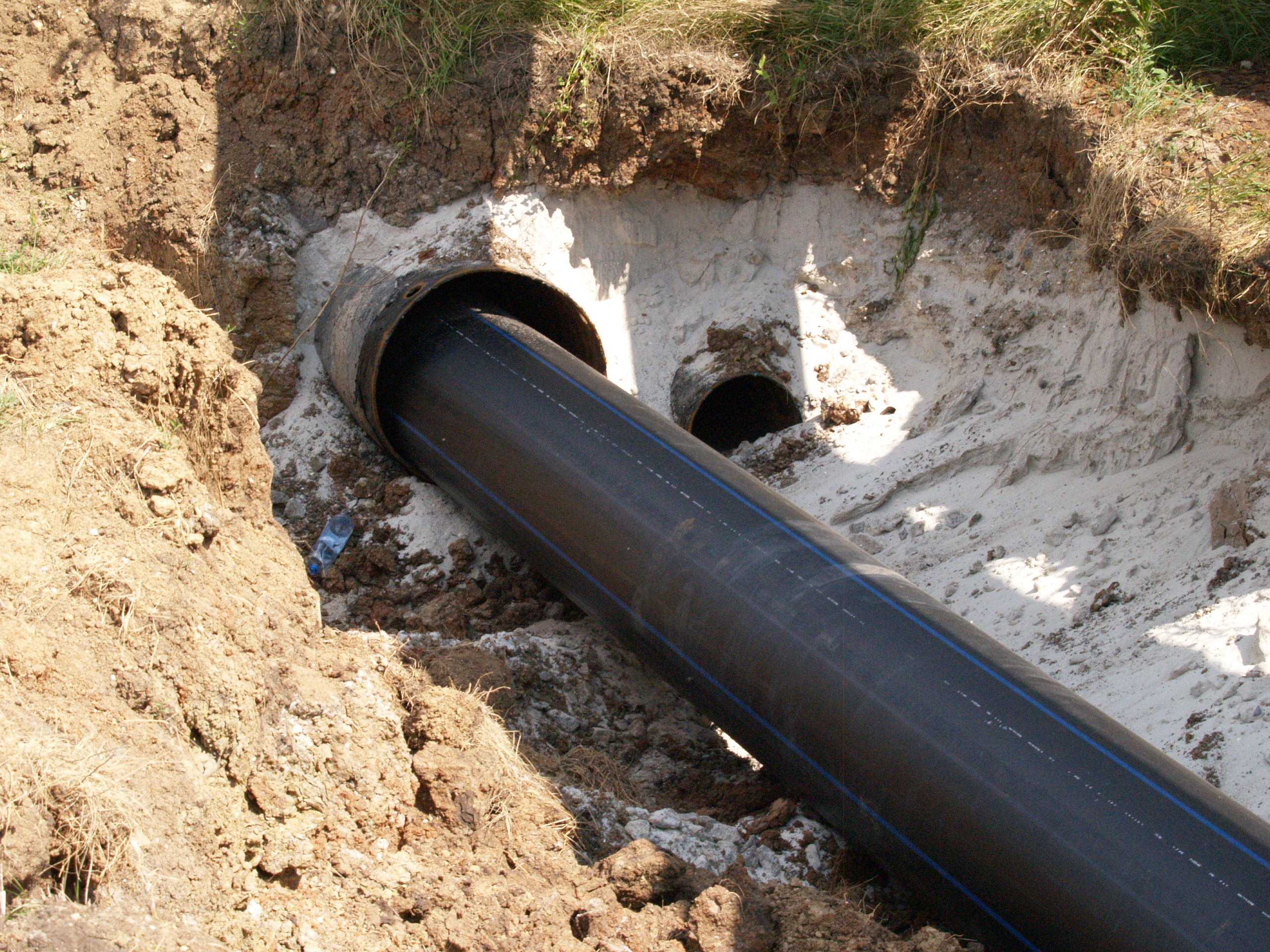

Задача поиска подземных пластиковых и полиэтиленовых труб под землей

В данной статье мы рассмотрим способы поиска пластиковых, полипропиленовых труб под землей.

В настоящее время трубопроводы из пластиковых материалов получили большое распространение в нашей стране.

Популярность пластиковых и полимерных труб объясняется следующими факторами:

• низкой  стоимостью труб,
• высокой прочностью труб,
• длительным срок службы,
• высокой скоростью монтажа.

Задача поиска пластиковых труб возникает в следующих случаях:

• ремонт трубопроводов;
• прокладка других коммуникаций;
• проектирование объектов вблизи трубопроводов;
• проектирование и строительство дорог;
• в других случаях.

Пластиковые трубы применяются для прокладки следующих трубопроводов:

• водопроводы;
• канализация;
• газопроводы;
• продуктопроводы;
• системы отопления.

Административные способы поиска водопроводных труб под землёй

Когда участок строительства объекта расположен в черте населённого пункта есть вероятность, что через него проложены коммуникации центрального горячего или холодного водоснабжения, канализация, электрический или телефонный кабель. Прокладка делается в районе красной черты вдоль улицы, но бывает трассировка в самых невероятных направлениях.

Официально проложенные коммуникации регистрируются в отделах архитектуры и градостроительства, наносятся на планы технической документации с точной привязкой к красным линиям прилегающих участков. Рекомендуется в первую очередь обратиться в эти организации для получения информации.

Случается, что данные о прокладке подземных коммуникаций не сообщаются в надзорные организации. Обратитесь перед началом земляных работ в соответствующие организации. Возьмите справки о наличии коммуникаций, проложенных по участку строительства, если такие существуют, глубину укладки, точную трассировку с привязкой.

Это позволит безопасно проводить земляные работы и снимает ответственность в случае повреждения не указанного трубопровода или кабеля. Когда по участку проходит труба с несанкционированной врезкой, отвечает за повреждение хозяин врезки.

Поиск водопроводных труб под землёй самостоятельно проводится следующими методами:

1. С привлечением к работе специализированной организации;
2. С помощью технических средств, приобретённых самостоятельно или взятых в аренду;
3. Самостоятельный поиск с помощью простейшей рамки.

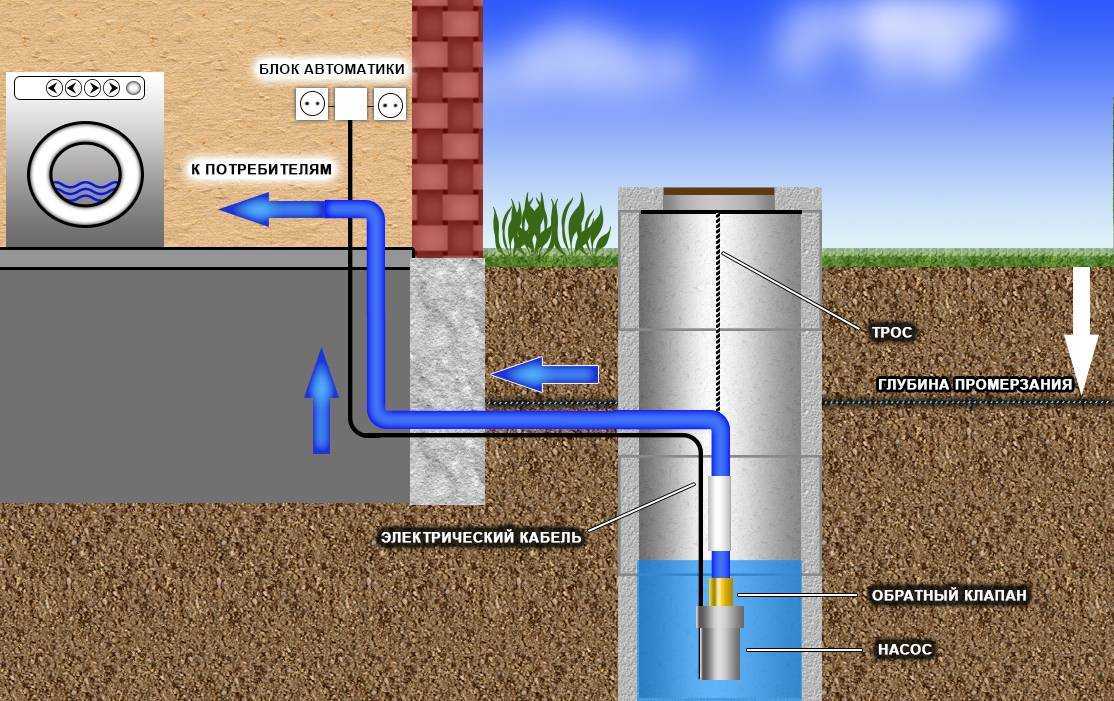

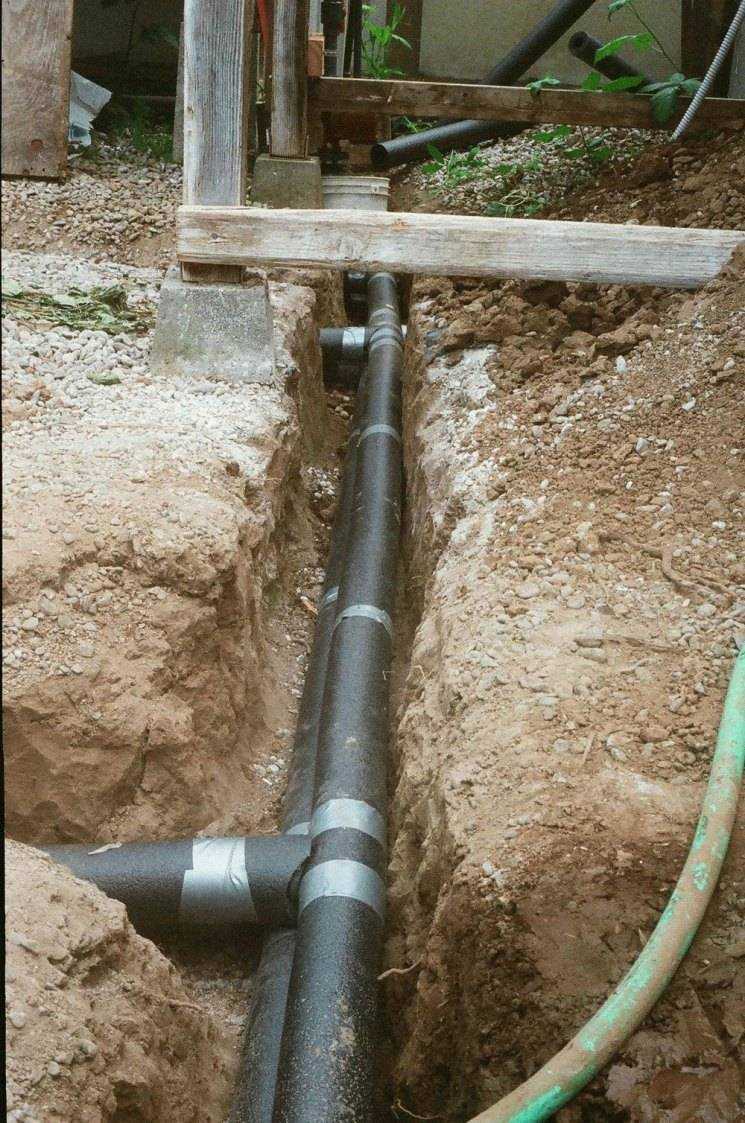

Водопроводные трубы: разновидности

На даче владельцам приходится сталкиваться с обустройством холодного водоснабжения и крайне редко – горячего. Как правило, дачные участки удалены от города и такого рода коммуникации здесь не доступны.

Для подачи холодной воды могут использоваться следующие изделия.

Стальной водопровод – высокая прочность, доступная стоимость и низкий коэффициент теплового расширения обеспечивают изделием металлопроката безусловное лидерство при подаче горячей воды и отоплении – если речь идет о магистралях. При обслуживании жилищ недостатки часто становятся причиной отказа от их использования. Большой вес, сложный монтаж, уменьшение рабочего сечения со временем заставляют искать альтернативу.

Зачем вам нужен поиск газовых труб в земле?

Я не знаю такого хобби, как поиск газовых труб. Ищут трубы в земле, когда не хотят их повредить при проведении планируемых земляных работ. Или как на фото, получили участок над возможным газопроводом.

Ещё пример. Нужно прорыть траншею для подвода электрического кабеля к дому или сделать новый дренаж ливнёвки и вам придётся провести земляные работы. Если посёлок газифицирован, то перед проведением земляных работ вы должны быть уверенны, что трасса будущей траншеи не пересекается с другими коммуникациями. Особенно опасно, если этими коммуникациями будет газовый трубопровод. Повреждение его будет катастрофой.

Чтобы это не произошло, вам нужно организовать Поиск газовых труб. Можно сразу нанять специалистов, однако можно сначала помучаться.

Для этого сначала ищут в районе проведения работ, так называемые информационные таблички газопровода. Если они есть в наличии и сделаны правильно, то они укажут как проходит газопровод, на какой глубине и кто за него отвечает.

Если таких табличек нет, то нужно искать документацию по газопроводу в обслуживающей газовой компании. Именно такой будет общая технология получение допуска на земляные работы в райне газопровода.

Однако может сложиться ситуация, когда нет ни табличек, ни документации на газопровод или таблички настолько старые, что кажутся неправдоподобными. При этом вы точно знаете, что где-то проходят газовые трубы. Что делать? Нанять специалистов, которые будут использовать один из следующих способов поиска.

Статья по теме: Подключение стиральной машины на кухне

Водоснабжение и водоотведение

Сообщение от gofra: зайти в подвал посмотреть место ввода, затем вынесте отметку на стене и натянуть шнурку к колодцу, аналогично по глубине заложения исполнительные не всегда отличаются точностью, их зачастую делают по проектным данным, а не по факту

не раз сталкивался что на поворотах трассы далеко не всегда ставят колодцы

Сообщение от krusty: из ПНД труб,

простите за офтоп, но не могу не поправить. Не ПНД (это для психов диспансер), а ПЭНД (ПолиЭтиленНизкогоДавления)

Сообщение от Bull: простите за офтоп, но не могу не поправить. Не ПНД (это для психов диспансер), а ПЭНД (ПолиЭтиленНизкогоДавления)

В проектной документации и в интернете пишут ПНД.

Сообщение от Bull: Не ПНД (это для психов диспансер), а ПЭНД (ПолиЭтиленНизкогоДавления)

А что, совпадение аббревиатур запрещено законодательно? В водопроводе, для материала труб, аббревиатура ПЭНД не применяется.

Сообщение от krusty: В проектной документации и в интернете пишут ПНД.

на заборе тоже пишут. Но спорить, конечно, бесполезно. Первоначальное значение сокращения теряет свою суть. Уже и производители на поводу неграмотности пошли. А если судить по-грамотному, то буква П одна не значит ничего. «Поли. » — можно весь полимерный ряд перечислить. ПЭ — сразу ясно.

Сообщение от Bull: на заборе тоже пишут. Но спорить, конечно, бесполезно. Первоначальное значение сокращения теряет свою суть. Уже и производители на поводу неграмотности пошли. А если судить по-грамотному, то буква П одна не значит ничего. «Поли. » — можно весь полимерный ряд перечислить. ПЭ — сразу ясно.

Offtop: Никто не пошёл по пути безграмотности, трубы ПНД бывают из разных материалов, они указываются и в проекте и при заказе, самые популярные ПЭ-80 и ПЭ-100, у этих полиэтиленов разные характеристики, а бывает трубы делают двух и трех слойными из двух разных полиэтиленов, а иногда полиэтиленовую трубу в полипропиленовую оболочку одевают, от этого труб не перестают быть ПНД, просто при конкретном заказе, указывается конкретное наименование трубы, а не просто ПНД.

Сообщение от KronSerg: Offtop: Никто не пошёл по пути безграмотности, трубы ПНД бывают из разных материалов,

Неправильно. бывают не из разных материалов, а из разных марок. Но материал один — полиэтилен. Если не полиэтилен, то обозначение уже другое, не «ПНД/ПЭНД». В общем, так и приживется, наверное. Поскольку нет других полимеров, у которых два различных способа получения.

Сообщение от Bull: Неправильно. бывают не из разных материалов, а из разных марок. Но материал один — полиэтилен. Если не полиэтилен, то обозначение уже другое, не «ПНД/ПЭНД». В общем, так и приживется, наверное. Поскольку нет других полимеров, у которых два различных способа получения.

Уже прижилось. больше полувека в типовых и гостах для сантехников фигурирует или ПНД/ПВД или ПЭ. ПЭНД наверное только для производства пакетов

Сообщение от freese: ПЭНД наверное только для производства пакетов

Да почитай производителей полиэтилена и обозначение марки по ГОСТ/ТУ. Там ПНД/ПВД нет (я не прайс имею ввиду, а документ на продукцию). Вот тут даже в рекламном тексте нет ПНД/ПВД

Сообщение от krusty: не раз сталкивался что на поворотах трассы далеко не всегда ставят колодцы

KronSerg прав. на водопроводе на поворотах колодцы не устраиваются, надо по исполнительной по моему варианту только если это прямой участок по посту 4 в каком то нормативном документе прописано про лозохостику

Сообщение от Bull: Да почитай производителей полиэтилена и обозначение марки по ГОСТ/ТУ. Там ПНД/ПВД нет (я не прайс имею ввиду, а документ на продукцию).

в ГОСТ 18599-2001 обозначение ПЭ в ГОСТ 22689.2-89 — ПНД/ПВД А вообще раньше, во всех типовых по прокладке трубопроводов, обозначались как ПНД и ПВД

Сообщение от freese: обозначение ПЭ

ПЭ — это общее сокращение вида материала без разделения на марки и типы

Сообщение от gofra: по посту 4 в каком то нормативном документе прописано про лозохостику

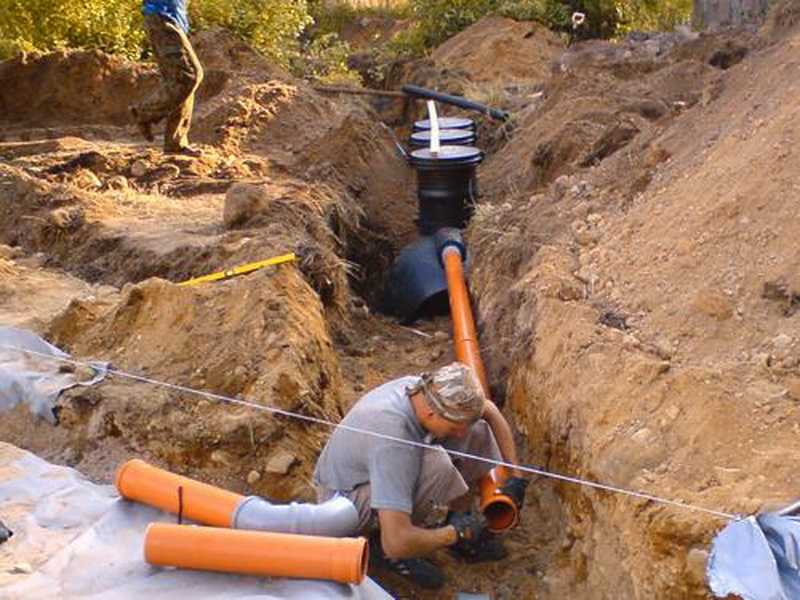

Виды канализации

Железобетонные кольца для канализации.

Самой сложной и важной задачей считается грамотное проведение и установка всей канализационной системы, чтобы при ее эксплуатации и обслуживании не возникало больших проблем в будущем. Специалисты разделяют канализацию на три основных вида, от выбранного вида полностью зависит, насколько будет эта система связана с фундаментом дома

1. Внутренний контур, когда все коммуникации находятся в самом доме.
2. Наружный контур, в этом случае все коммуникационные системы находятся вне дома.
3. Третий контур – это обычные бассейны, колодцы, выгребные ямы и септики, установленные на территории участка или недалеко от него.

При устройстве канализации в фундаменте рассматриваются только внутренний вид. А наружный контур и третий вариант в этом случае не имеют непосредственного отношения к самому фундаменту

Важно, что основные части канализационной системы располагаются внутри строения, чаще всего внутри подвала или непосредственно в самом фундаменте дома

В случае ошибок, допущенных при монтажных работах, может произойти авария при эксплуатации системы довольно большого масштаба, которая потребует больших усилий и материальных вложений

Поэтому при укладке основы под дом вопросу установки канализационной системы рекомендуется уделить особое внимание

Самостоятельный поиск

Г-образные рамки

Если выявить положение подземных труб необходимо, а приборы отсутствуют, используют старинный способ – лозоходство. Методика не нашла поддержки ученых, но пользуется популярностью у миллионов людей в разных странах.

Чтобы воспользоваться методом лозоходства, потребуется сделать рамки в форме буквы «Г» из сварочных электродов либо стальной проволоки. Длина рукояток около 150 миллиметров, поисковых участков – приблизительно 350 миллиметров.

Удерживают рамки прямо перед собой за рукоятки. «Поисковики» нужно направить вперед параллельно друг другу на дистанции около 15 см. Не следует сильно сжимать рукоятки, вращение рамок должно быть свободным.

Перед поиском настраивают рамки, чтобы они правильно реагировали на объекты. Для этого нужно мысленно задать вопрос, на который существует только утвердительный ответ. Рамки должны скреститься. При вопросе, имеющем стопроцентно отрицательный ответ, поисковые участки разойдутся в стороны.

После  подготовки рамок надо настроиться на поиск требующейся магистрали

Важно точно определить, что вы хотите найти: асбестовую, металлическую или пластиковую конструкцию, водопроводную или канализационную трубу под землей с помощью согнутых электродов

Дальнейшие действия таковы:

1. Определите направление, где вероятнее всего пролегает трубопровод, и медленно передвигайтесь. Если труба найдена, рамки образуют крест.
2. Продолжайте двигаться вперед. При отклонении от нужного участка рамки разойдутся.
3. Отметьте найденное место, потом проведите поиск еще в нескольких точках для определения точного расположения трубы.

Охранная зона газопровода

Охранная зона газопроводной коммуникации — это пространство, которое располагается между трубой и двумя условными линиями, располагающимися параллельно по бокам от неё. Дистанция от оси трубопровода до этих линий может быть разной, так как она зависит от показателя давления внутри коммуникации.

Охранная зона для участков с низким давлением составляет не менее 2 метров в каждую сторону от трубы

Рассмотрим примеры охранных зон для различных газопроводов:

• для коммуникаций, которые прокладываются открытым способом, охранная зона будет составлять 2 м с каждой стороны трубы;
• для линий, которые состоят из полиэтиленовых труб со специальными медными проволоками, обозначающими трассу, составляет 3 м от коммуникации (со стороны проволоки) и 2 м с другой стороны;
• вдоль газотранспортных линий, которые прокладываются в условиях вечномёрзлой почвы, охранная зона составляет 10 м с каждой стороны коммуникации. Этот показатель остаётся таким же независимо от того, из какого материала выполнена трасса;
• для пунктов, осуществляющих регулировку газа в трубопроводе, условная, замкнутая линия охранной зоны составляет 10 м от их границ. Для частных пунктов регулировки газа охранная зона не регламентируется;
• охранная зона для газопроводных коммуникаций, проложенных под водой, составляет 100 м;
• для коммуникаций, проложенных в лесополосах и на территориях с древесно-кустарниковой растительностью, охранная зона составляет 3 м (в случае подземной укладки трассы). А для коммуникаций, смонтированных над землёй, дистанция от дерева до трубы должна быть не меньше высоты этого дерева;
• в частных целях, как правило, используются трубы, показатель сечения которых составляет не менее 80 мм. Для такого трубопровода охранная зона будет составлять 2 м с каждой стороны.

С чего начать проверку участка земли на наличие подземных трубопроводов

На первом этапе всегда лучше найти и изучить доступную документацию, для этого нужно сделать запросы в соответствующие организации. Например, в Москве к основным таким организациям относятся:

• МОЭК (тепловые сети);
• Мосводоканал (водоснабжение и канализация);
• МосГаз (газоснабжение).

Существует множество мелких балансодержателей трубопроводного транспорта, но начинать лучше с крупных собственников.

Как правило, должен существовать проект и исполнительная документация, но скорее всего вы получите доступ только к геоподоснове. Этот документ содержит приблизительный маршрут трубопроводов и других сетей под землей в привязке к координатам (привязка в основном делается только для камер/колодцев). Точного расположения коммуникаций геоподоснова вам не даст, но, тем не менее, это важный источник информации.

Если вас интересует небольшой участок земли, где по документам значится трубопровод, то вы уже можете попробовать выкопать контрольный шурф для фактического нахождения коммуникации. Если же речь идет о большой площади поиска, то вам не обойтись без специализированного оборудования.

Помощь государственных служб

Прокладка любых магистралей, в том числе, под землёй, является частью архитектурного проекта. Эта документация согласовывается во многих службах, где могут оставляться копии. Следовательно, первый шаг поиска, — это посещение соответствующих организаций.

Называться они могут по-разному. Но, чаще всего, в наименовании может присутствовать слово «Водоканал». Навести справки о ней можно в местной администрации населённого пункта.

При возникновении сложностей с вышеназванными предприятиями, один из следующих шагов, – посещение смежных служб. То есть тех, кто, так или иначе, связан с прокладкой подземных коммуникаций. Это могут быть специализированные механические колонны. У них есть в пользовании землеройная техника. Работы свои, – по обустройству траншей, они проводят по разрешающим документам, которые прикладываются к плану проведения технологических операций.

Ещё один вариант – местные предприятия Горгаза или электрослужбы. При правильном планировании, в таких организациях должны храниться копии документов от смежников. В этих бумагах указаны магистрали существующие или предполагаемые.

Вполне возможно, что поможет беседа со старыми ветеранами, не один год проработавших в подобных организациях. Освежив память, они могут помочь найти трубу в грунте. Кроме этого, учитывая реалии жизненных ситуаций, указанная виртуальная магистраль в документах и в жизни, окажутся в нескольких метрах друг от друга.

Как найти прорыв водопроводной трубы под землей?

Метод поиска поврежденного участка зависит от материала трубопровода. Вариантов, обещающих успех, существует несколько.

1. Если трубы металлические, то используют генератор сигнала. Сначала его устанавливают на трассе, затем посылают сигнал, улавливаемый приемником. Сейчас этот метод применяется редко, так как металлические трубы почти повсеместно заменяют пластиковыми изделиями. Исключение — водопроводы, маркированные металлом.
2. Заполнение магистрали безопасным газом. Чаще используют определенный состав: азот (95%) и водород (5%). После завершения этой операции вещество начинает выходить из поврежденного места на поверхность. Утечку газа быстро фиксирует газоанализатор, устанавливающий точное расположение проблемного участка.
3. Помощь баллонов со сжатым воздухом. В этом случае поиски затрудняются, так как откапывать по очереди придется все участки водопровода. В начале и конце проверяемого отрезка вставляют баллоны, затем в него нагнетают воздух. Падение давления — доказательство, что источник проблемы находится на конкретном участке.
4. Применение тепловизора. Этот вариант рассматривается только в том случае, если трудности возникают с системами горячего водоснабжения, отопления или канализации. Тепловизионное оборудование позволяет обнаружить самый нагретый участок трубопровода, после чего можно установить точное место течи.
5. Использование течеискателя (течеуловителя). Это профессиональное оборудование, которое дает возможность определить место аварии с относительно большой точностью. Погрешность может находиться в пределах от 100 до 1000 мм.

Поскольку последнее оборудование считается самым эффективным для поиска повреждений магистрали из пластиковых труб, то именно его нужно рассмотреть подробнее.

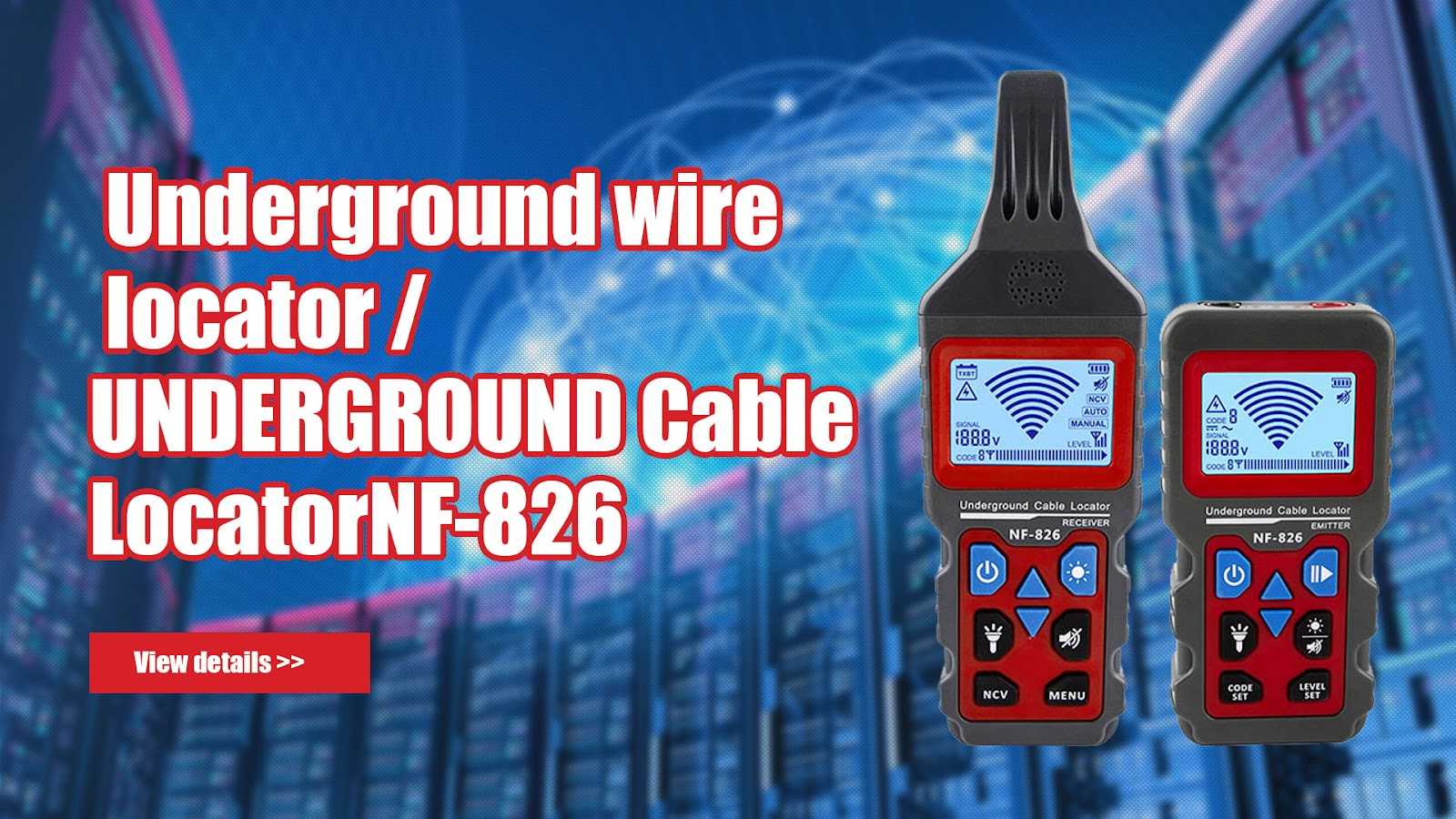

Усовершенствованный Подземный Локатор Кабелей / Проводов / Трубопроводов Noyafa NF-826: самый простой способ

Если вы ищете простой способ найти подземные водопроводные или газопроводы, то Noyafa NF-826 Advanced Underground Cable / Wire / Pipeline Locator — лучший способ. Это устройство простое в использовании и может быстро обнаружить любой заглубленный трубопровод. Вы просто кладете его на землю и ждете несколько секунд, пока не увидите сигнал на экране.

Единственным недостатком этого продукта является то, что он имеет ограниченный диапазон от 0,1 м до 2 м и является водонепроницаемым, поэтому вы можете использовать его во влажных помещениях. Это также не работает, если вокруг слишком много препятствий, таких как деревья, здания и другие предметы.

Однако, благодаря своей портативности, это один из самых эффективных способов найти подземные трубы, не выкапывая огромные куски земли, что было бы очень дорого. Для тех, кто не хочет тратить много денег на профессиональное оборудование, но все же хочет получить надежные результаты, это отличный выбор.

Передатчик посылает импульсы в землю, где они отражаются от чего-либо твердого и возвращаются к приемнику. Программное обеспечение вычисляет, сколько времени потребовалось для возвращения этих импульсов и как далеко они прошли от передатчика, и отображает их на карте нашего региона.

Просто установите маркеры в двух точках на расстоянии около 10 футов друг от друга и ходите между ними, держа приемник перед собой, пока не получите сигнал (который будет обозначен звуковым сигналом).

Как только вы нашли то, что искали (трубу), отметьте это место скотчем или мелом, чтобы, когда вы вернетесь позже, чтобы выполнить дополнительные поиски, вам было намного легче найти свое первоначальное местоположение.

На Noyafa NF-826 доступны четыре различных режима: режим поиска, в котором вы вручную просматриваете общую область, пытаясь обнаружить что-либо металлическое; фазовый режим, который излучает четыре отдельные волны одновременно для повышения точности; режим эха — обнаруживает более высокие частоты, чем режим поиска; и Сенсорный режим — обнаруживает металлические предметы на расстоянии до 1 см.

Основные методы поиска пластиковых труб и трубопроводов под землей

Поиск пластиковых водопроводных и канализационных труб представляет серьезную проблему, если при укладке не были предприняты меры по маркировке линий.

К основным методам осуществления поиска трубопроводов из пластика, ПЭТ, полипропилена можно отнести:

• поиск пластиковых трубопроводов при помощи тепловизора;
• поиск пластиковых трубопроводов при помощи акустического локатора;
• поиск пластиковых трубопроводов при помощи акустического георадара;
• поиск пластиковых трубопроводов при помощи акустического трассоискателя.

Поиск пластиковых трубопроводов при помощи тепловизора

Тепловизор эффективен в уличных условиях, особенно при большой глубине заложения трубопровода и высокой температуре окружающей среды.

Тепловизор может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

Поиск пластиковых трубопроводов при помощи акустического локатора

Акустический локатор посылает в землю специфический аудио сигнал, который особым образом резонирует в среде газа. Далее чувствительные датчики звука улавливают это распространение, благодаря чему с большой точностью определяется не только местоположение газопровода

Акустический локатор находит ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов.

Поиск пластиковых трубопроводов при помощи акустического георадара

Георадар посылает короткие электромагнитные импульсы и позже улавливает их после отражения от различных поверхностей. Благодаря высокой чувствительности антенных блоков такой прибор может зондировать грунт на глубину до 5 метров, а также неоднородные поверхности (такие как бетон и асфальт) и водную толщу. Георадар является самым быстрым и точным способом нахождения как самих коммуникаций если ищется труба в условиях невысокой концентрации смежных коммуникаций, то такое оборудование в умелых руках справится с задачей.

Поиск пластиковых трубопроводов при помощи трассоискателя

Принцип обнаружения прост, как и всё гениальное! Электромагнитная индукция лежит в основе работы приборов обнаружения неметаллических подземных коммуникаций.

Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой.

Для поиска пластиковых трубопроводов с помощью трассоискателя необходимо, чтобы сами трубопроводы были предварительно маркированы маркерной лентой, маркерами, активным проводником.

Вернуться на Главную
