Выбор, конструкция и отличия проходных выключателей
Выключатель отключает ноль, а не фазу
Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.
Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.
При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой. Дело в том, по истечении времени, фаза с нолем могут поменяться местами
Даже без вашего участия. Как такое возможно, спросите вы?
Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?
Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».
В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.
Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.
Устройство и принцип работы
По внешнему виду проходной переключатель ничем не отличается от обычного. Однако на клавише можно заметить треугольники, вершины которых направлены в противоположную сторону. На задней стороне также есть отличие — имеется три клеммы вместо двух.
По своему принципу действия он является переключателем, потому что имеет центральный подвижной контакт, который постоянно находится в замкнутом состоянии с одним из двух других контактов. Для удобства пояснения назовем центральный контакт входным, а два других — выходными.
Некоторые изготовители на задней стороне корпуса наносят схему контактов, другие нет
В любом случае важно знать, где расположен центральный подвижной контакт. Определить его можно любым омметром
Если его нет, можно изготовить пробник из лампочки и батарейки, соединив их проводами. Выбираем любые две клеммы переходного выключателя и подсоединяем прибор или пробник. Чтобы было понятно, пронумеруем их. Допустим, взяли 2 и 3. Если лампочка не горит, а прибор не реагирует, переключаем выключатель. Ситуация не поменялась? Значит, нашли два выходных контакта, оставшийся 1 и будет подвижным (входным).
Если же прибор (лампочка) сработал, значит, один из контактов подвижной. Оставляем щуп на одном контакте, допустим, 2, а второй щуп подводим к 1 и снова переключаем выключатель. Цепь замкнулась? Значит, 2 и есть подвижной. В противном случае, если цепь остается разомкнутой, подвижным является 3. Когда нашли входной контакт, делаем контрольный замер. Один щуп ставим на входной, другим по очереди проверяем другие контакты, переключая переключатель. Цепь должна появляться на обоих из них.
Основные схемы подключения

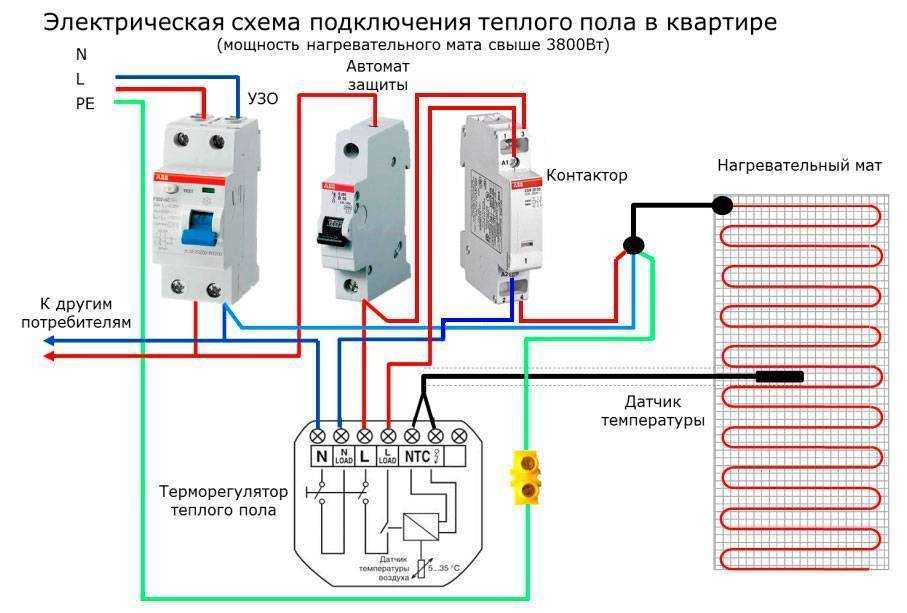

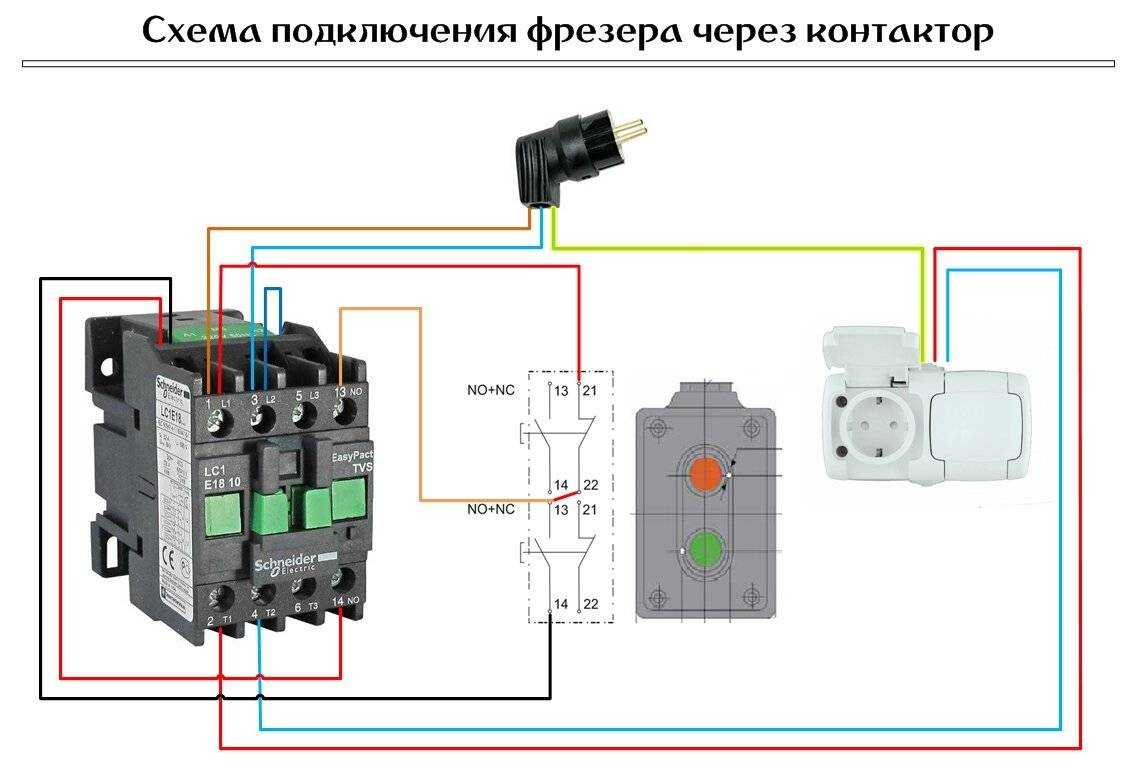

Всего существует три схемы силовой коммутации, по которым выполняется подключение контакторов. Первая и простейшая — прямая коммутация фаз, которая подходит как для одностороннего запуска привода, так и для управления активной нагрузкой. В схеме нет ничего примечательного, контактор просто выполняет роль дистанционного выключателя.
Пример использования контакторов в схеме автозапуска генератора: 1 — вводной автомат; 2 — счётчик; 3 — УЗО основной сети; 4 — контактор основного ввода; 5 — блок автоматического запуска генератора; 6 — бензогенератор; 7 — УЗО резервной сети; 8 — реле времени; 9 — контактор резервного ввода
Чуть более сложная схема используется для управления прямым и обратным вращением трёхфазных асинхронных машин. Два контактора устанавливаются в паре, отходящие фазные провода присоединяются параллельным подключением. При этом присоединение со стороны подачи питания выполняется перекрёстной перемычкой, меняющей последовательность любых двух фаз из трёх
При сборке реверсивной схемы крайне важно обеспечивать двухстороннюю защиту от встречного включения: как с помощью механической блокировки, так и с использованием блокировочных контактов
Как оборудовать мастер-выключатель
В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.
Автомат

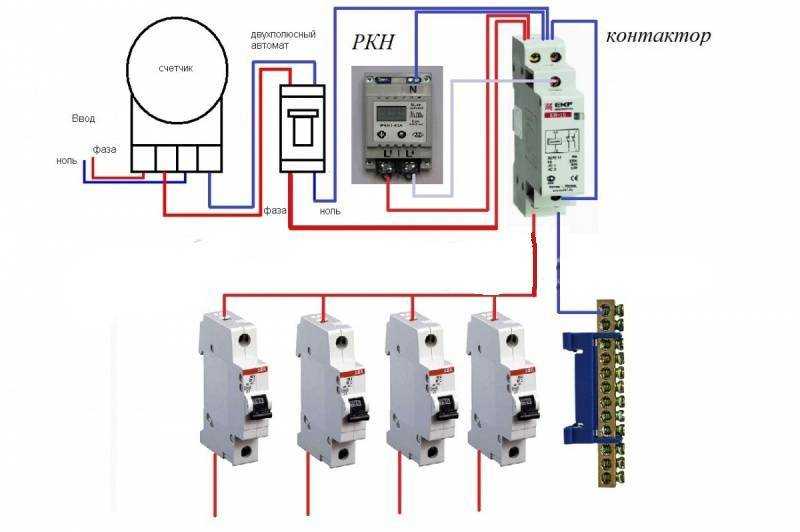

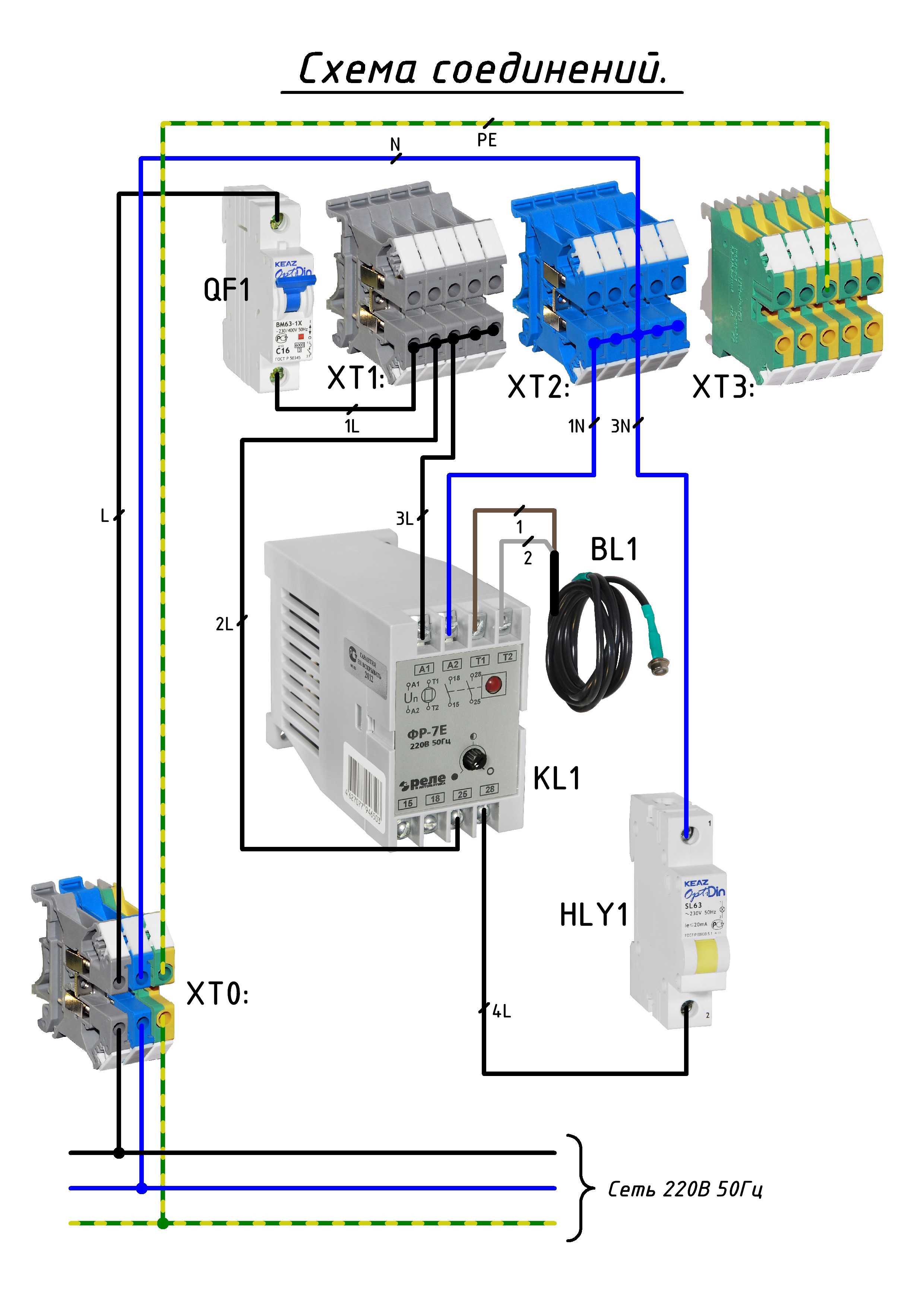

Схема подключения модульного контактора
На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.
При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

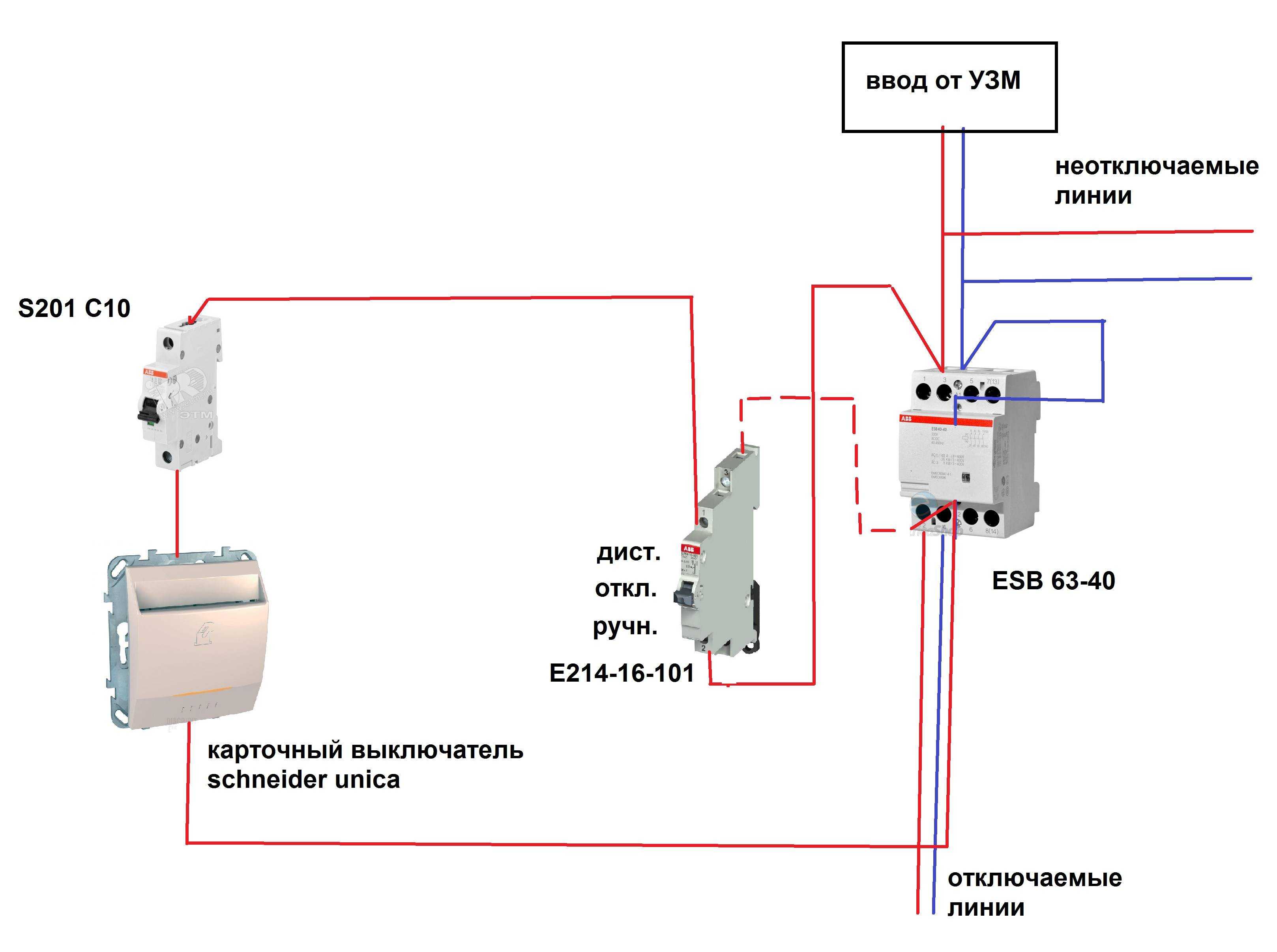

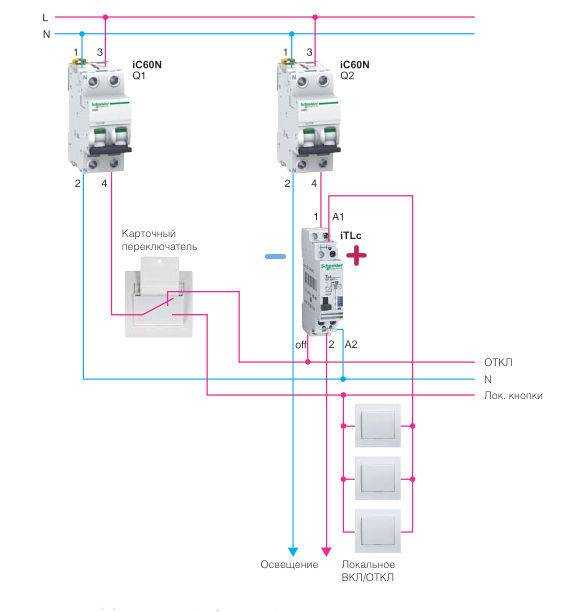

Схема «Отель»

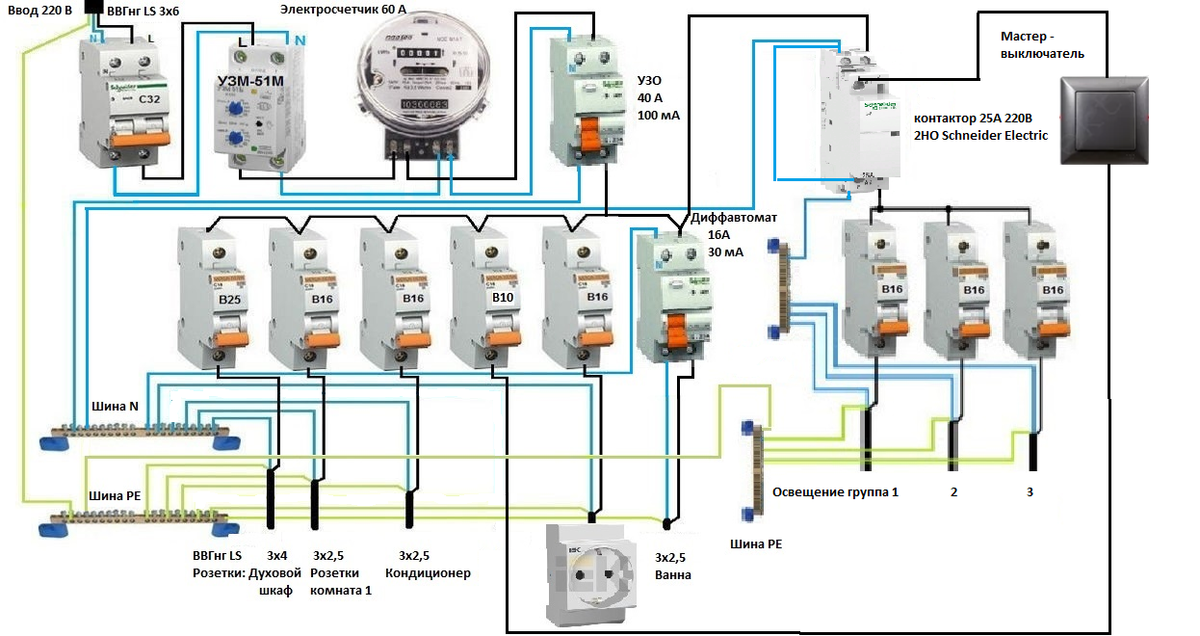

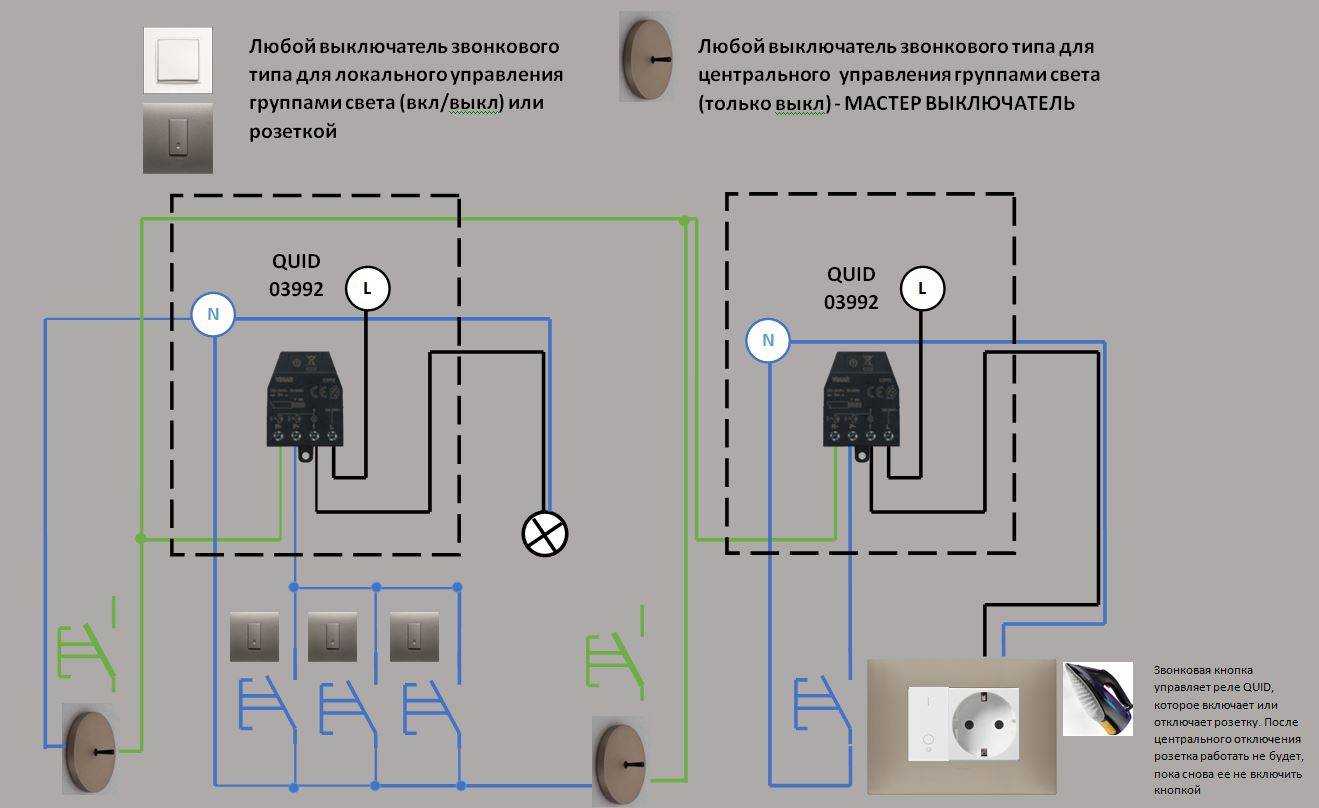

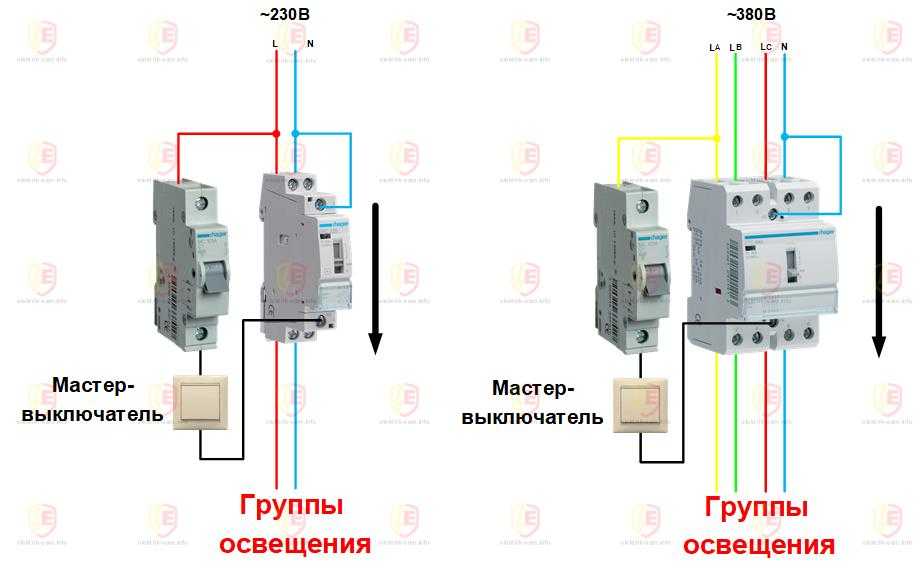

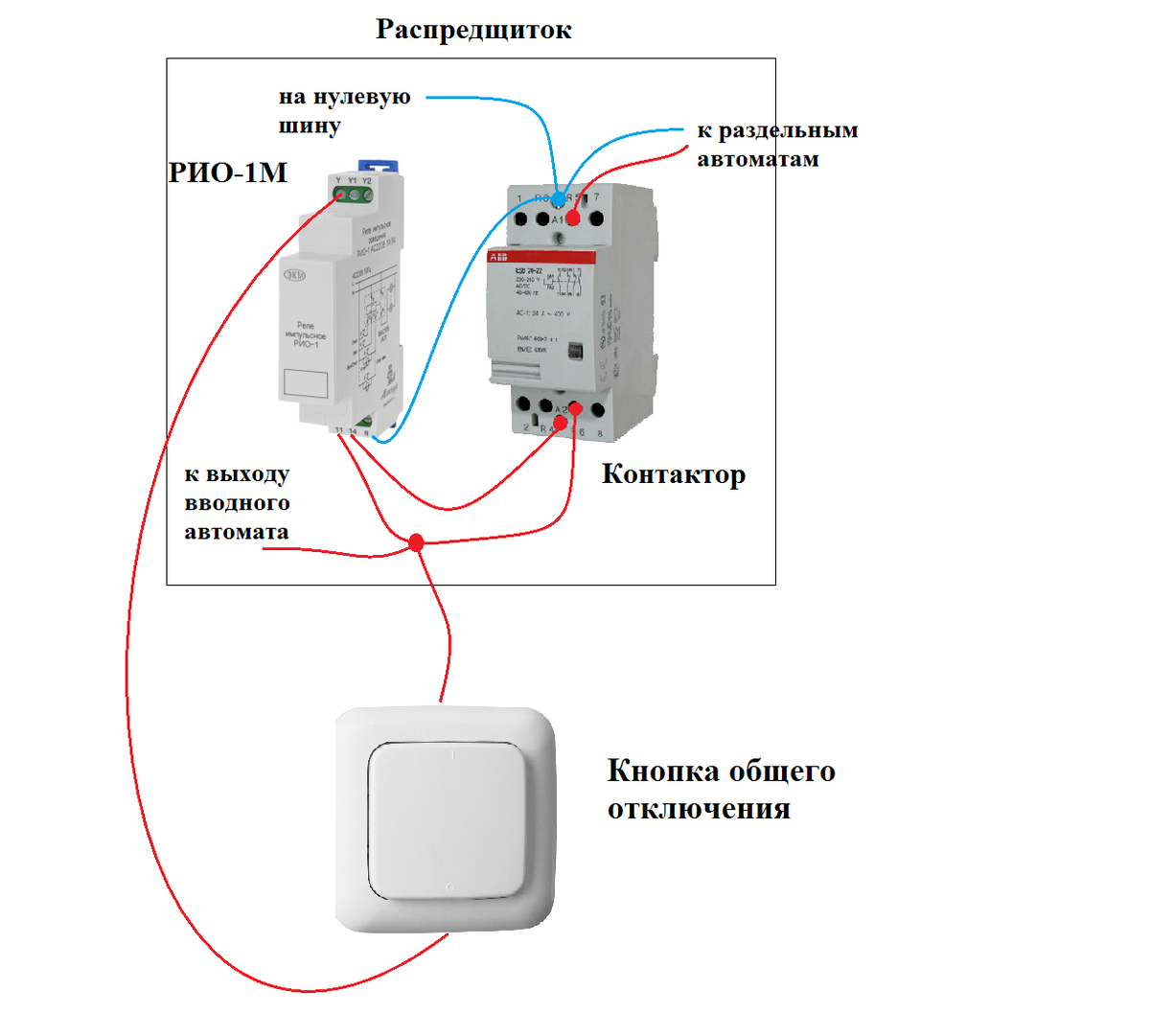

Схема подключения мастер-выключателя
Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».
Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.
Мастер-выключатель – это простое и удобное решение, которое не только упрощает регулирование света в помещении, но и обеспечивает пожаробезопасность, позволяя владельцу чувствовать себя спокойно, покидая свой дом.
Схема подключение проводов проходного выключателя в распредкоробке
Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) — фаза
синий — ноль
желто зеленый — земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»
1
Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2
Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.
Этот провод подключается к корпусу светильника.
3
Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.
А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.
Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.
На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
фаза с автомата должна приходить на общий проводник первого выключателя
и эта же фаза должна выйти с общего проводника второго выключателя на лампочку
ноль и земля подаются напрямую без выключателей сразу на лампочки
Монтаж одноклавишного выключателя
Для начала нам нужно взять плоскую отвертку и аккуратно вскрыть клавишу выключателя. Откручиваем винты, которые расположены на крышке — корпус, отсоединяем корпус от механизма.
Рассмотрим как правильно подключить выключатель, используем механизм. У нас есть фаза L, куда приходит напряжение, другой отходящий на люстру.
Делаем зачистку провода на 1 см, вставляем в правильный по маркировке контакт приходящую фазу, затягиваем ее контактный винт и проверяем, как хорошо зафиксировался провод в механизме. Провод должен быть затянут крепко, но не перестарайтесь, это может повредить выключатель и впоследствии прибор может быть не пригоден.
Если же Вы не затянули провод, впоследствии при нажатии на клавишу контакт может отсутствовать или подгорать. С отходящим проводом мы проделываем такую же операцию, в соответствии с маркировкой на выключателе.
Мы подключили одноклавишный выключатель, справа и слева механизма есть ушки, с помощью которых выключатель фиксируется в отверстии, ослабляем ушки, устанавливаем выключатель в отверстие и затягиваем поочередно, закрутили немного одну сторону, перешли к другой, позже снова вернулись к первой. Проверяем надежность крепления, выключатель должен стоять крепко в стене.
Теперь устанавливаем защитную рамку. Монтаж выключателя заканчиваем установкой клавиши, не забываем смотреть на совмещение пазов клавиши и подвижной части механизма
На этом монтаж одноклавишного выключателя такого типа закончен.
Как оборудовать мастер-выключатель
В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.
Автомат
Схема подключения модульного контактора
На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.
При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.
Схема «Отель»

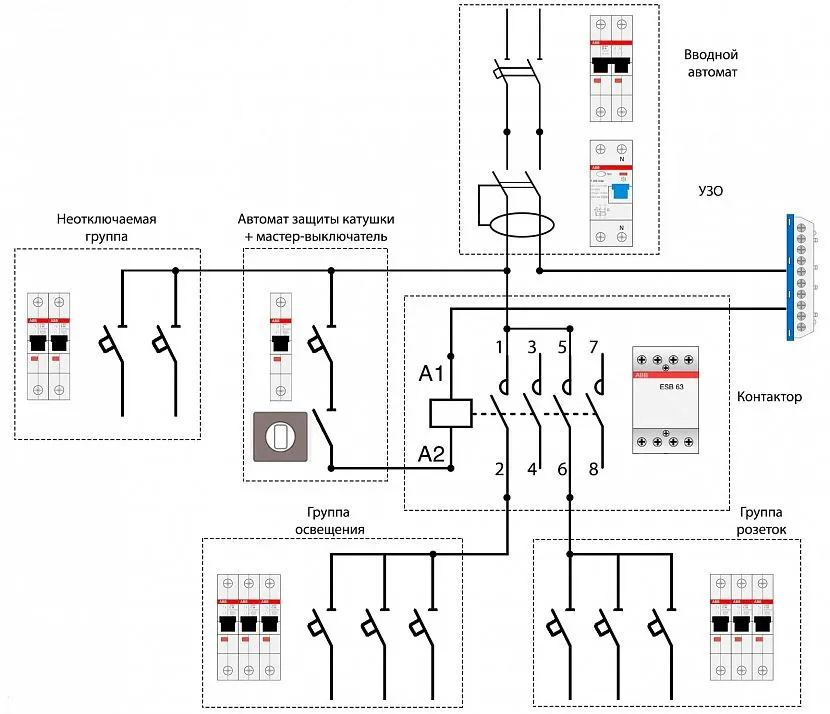

Схема подключения мастер-выключателя
Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».
Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

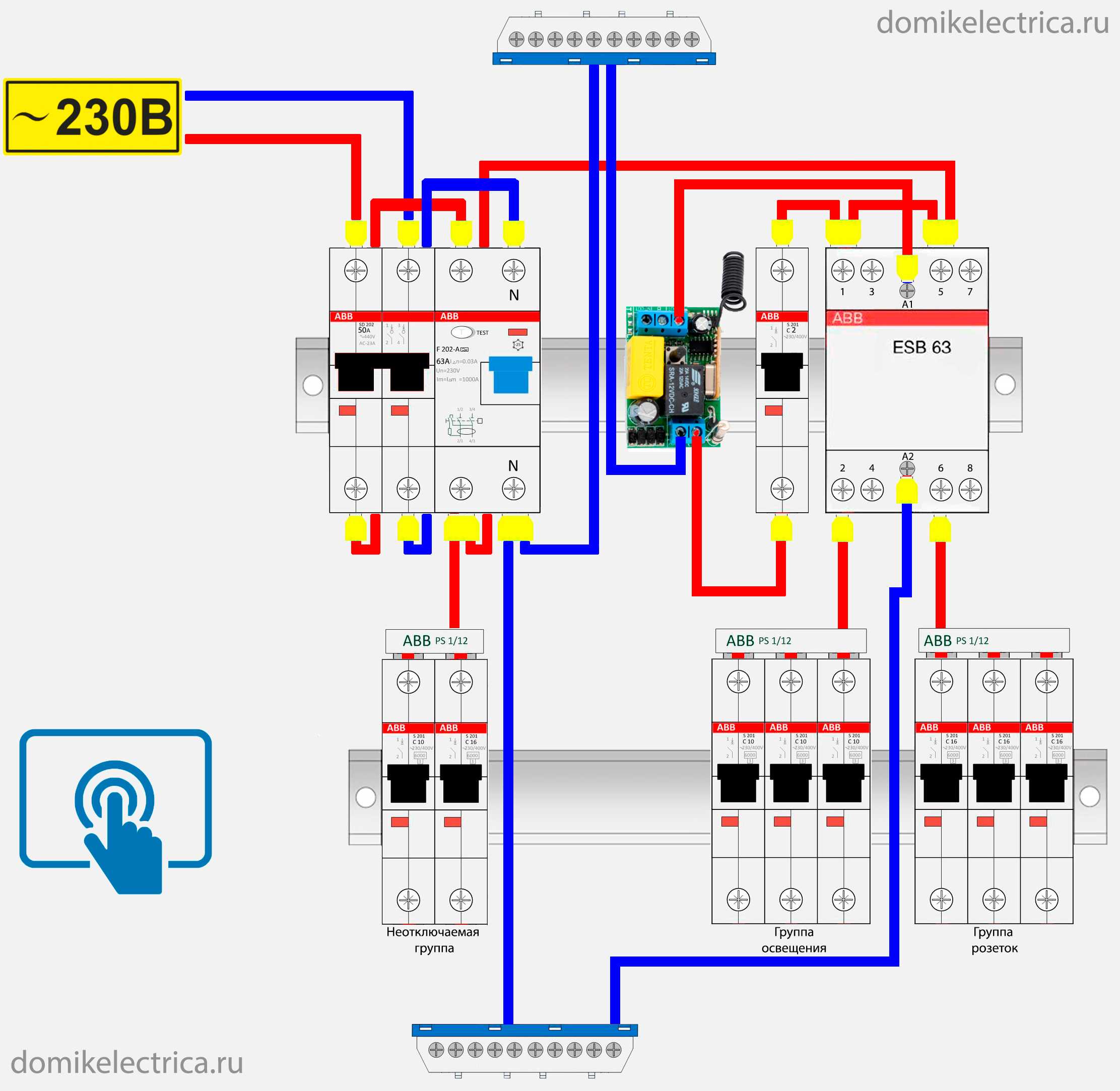

Выключить весь свет одной кнопкой
У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того чтобы реализовать такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

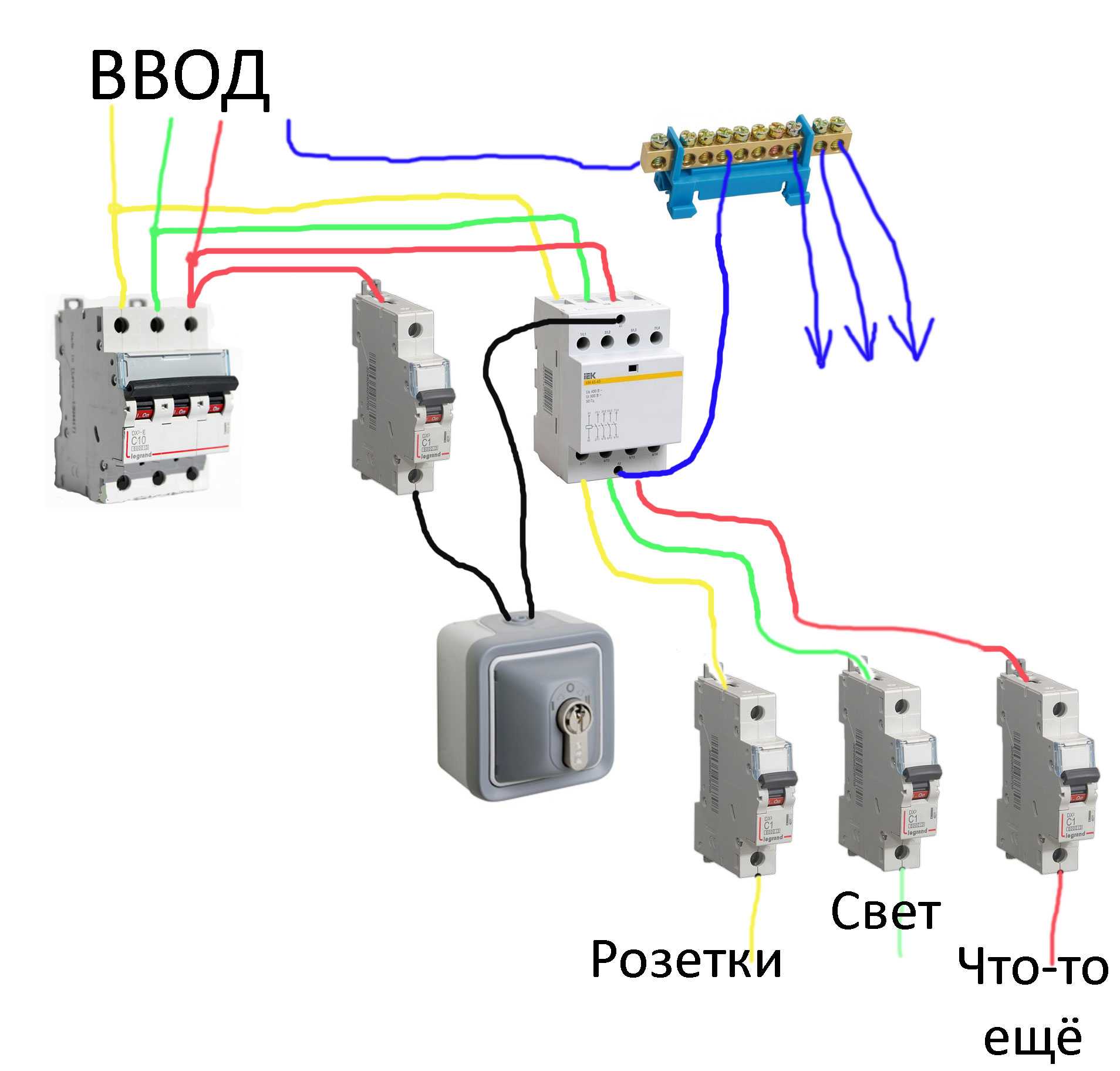

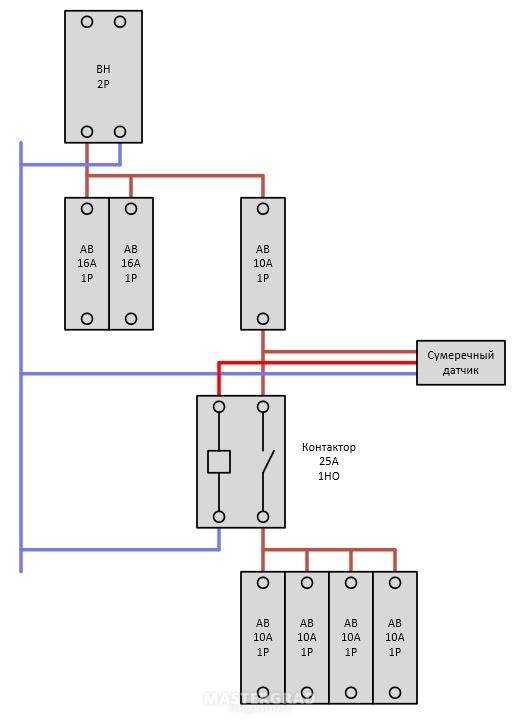

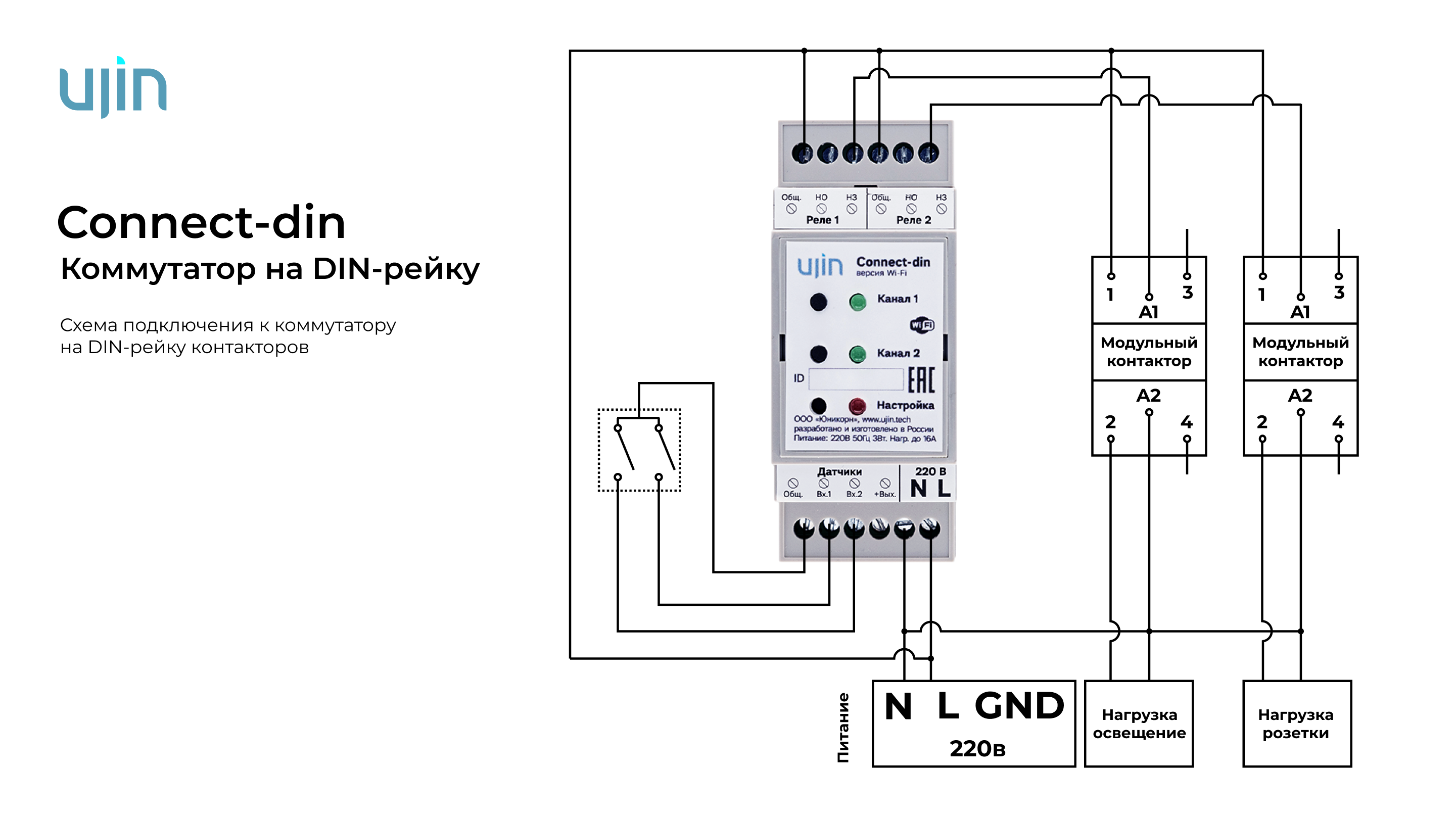

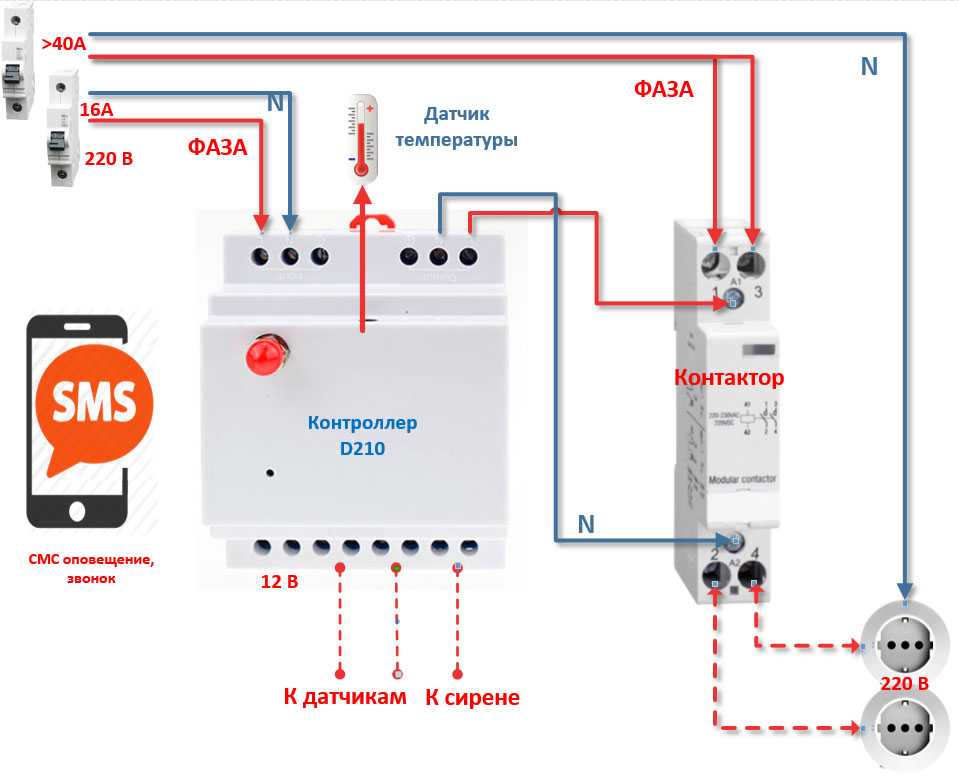

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

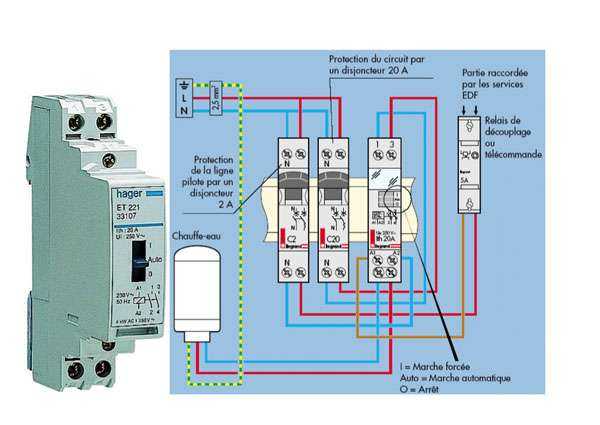

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.
Стоит порядка 3 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.
Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:
Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

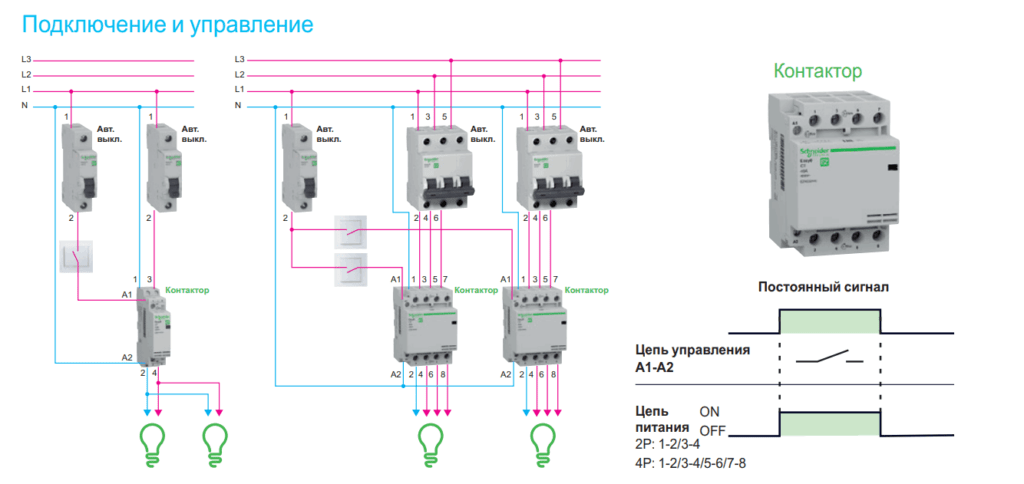

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение
Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

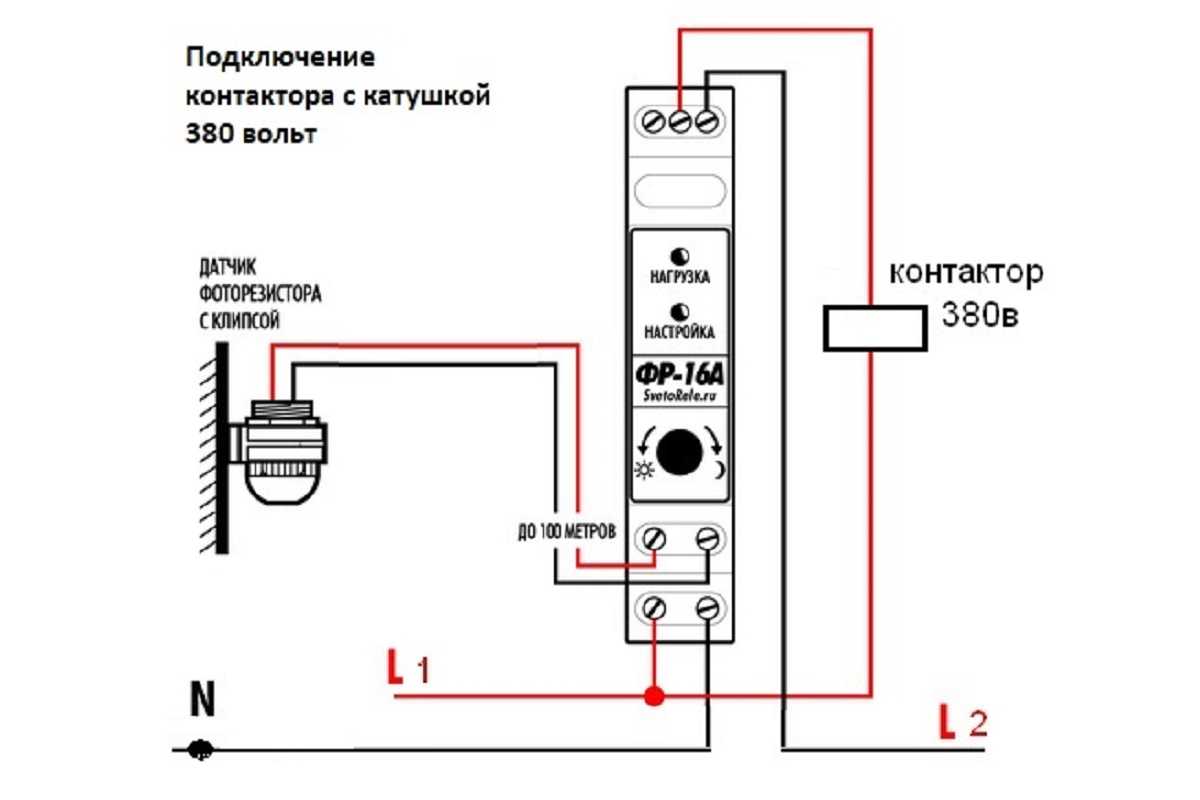

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.
У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.
При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.
Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

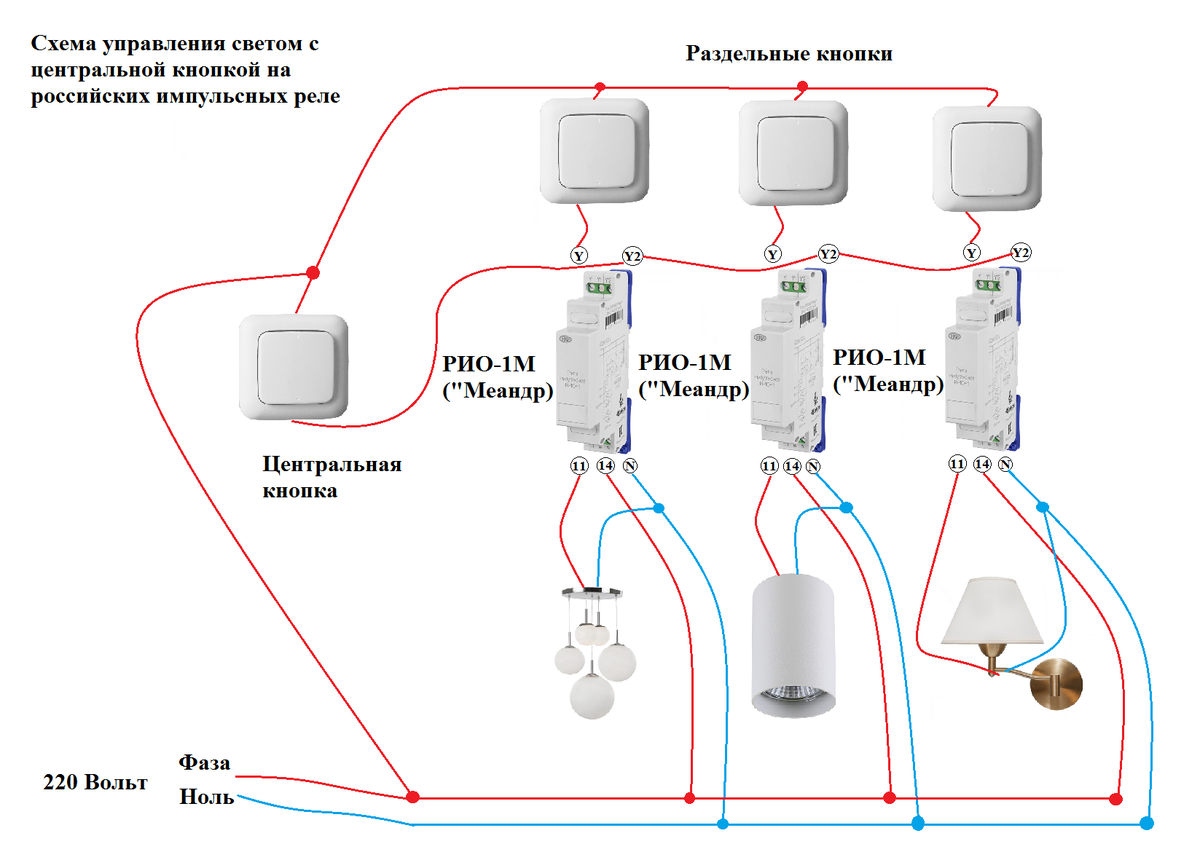

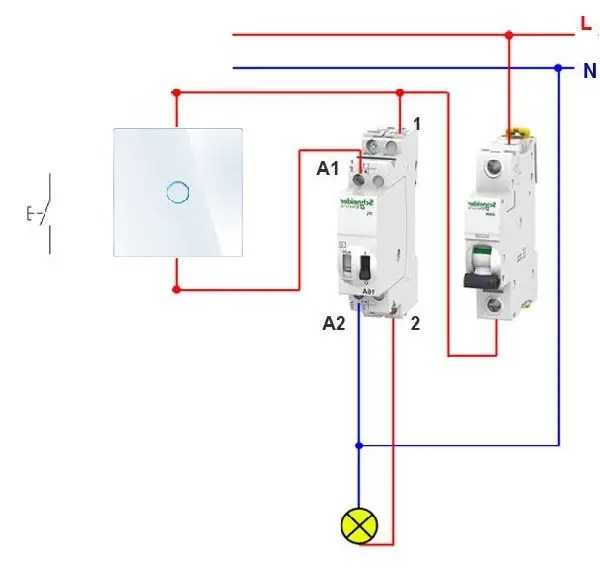

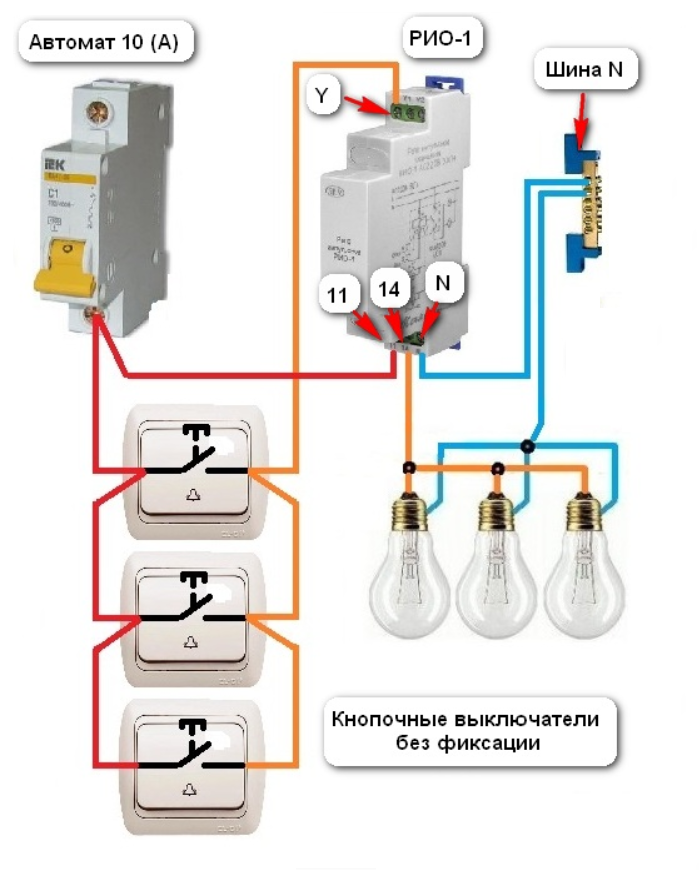

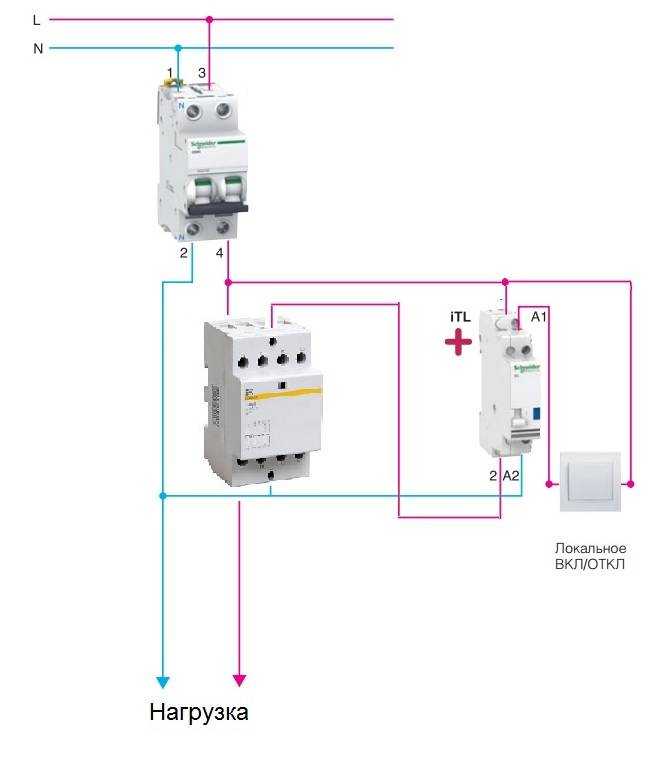

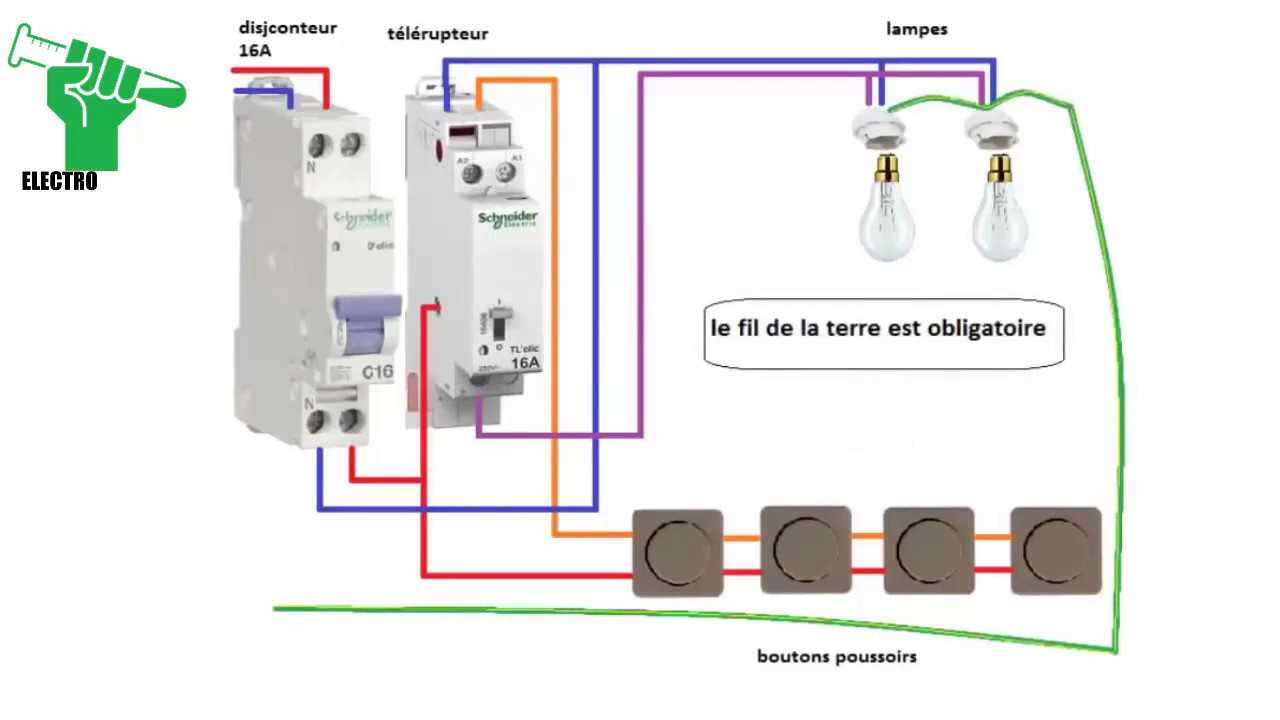

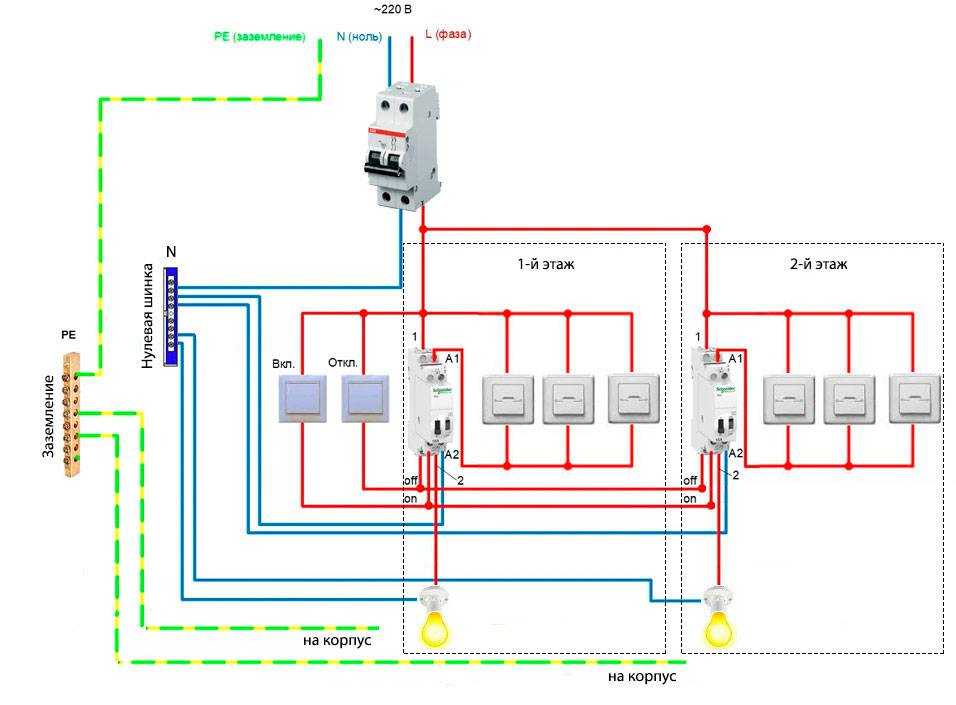

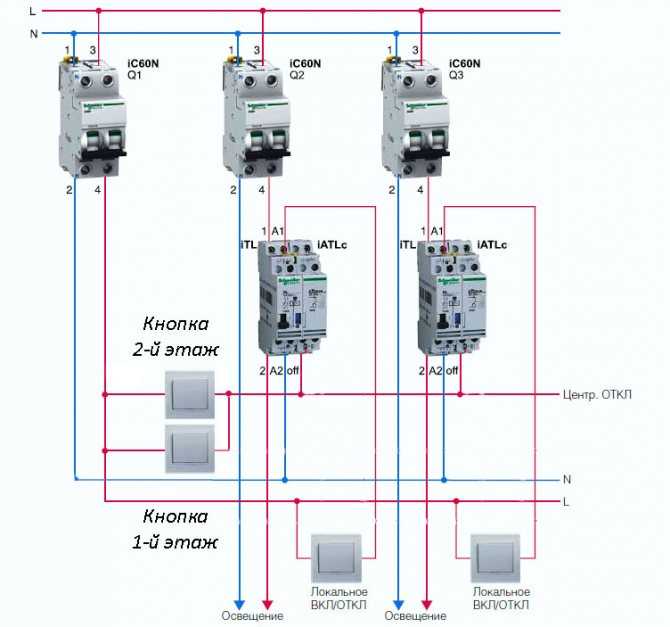

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (серия ABB E290). Можно использовать моностабильные клавиши выключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле из нескольких мест.
Более интересный вопрос в том, как управлять функцией «выключить всё».
Критерии выбора контактора
Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.
Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.
Критерии выбора:
- Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
- Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
- Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.
Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.
Считыватель бесконтактных ключей
Этот вариант гораздо удобнее и надежнее.
Наверное, у каждого в ключах есть ключ-карта или ключ от домофона:
Разместите на стене считыватель ключей со встроенным контроллером, например Matrix IIK
Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. Ему требуется источник питания 12 В, а на плате имеется реле. Существует два режима работы: короткий импульс при подаче запрограммированного ключа или включение и выключение реле при подаче ключа. Все клавиши могут быть запрограммированы. Поддерживаются все ключи и бесконтактные карты формата EmMarine. Существуют модели, поддерживающие более защищенные от копирования, но менее распространенные карты Mifire.
Он работает как с контакторами, так и с импульсными реле. Лучше всего то, что это устройство можно спрятать, например, полностью оклеив его обоями. Диапазон показаний составляет примерно 1-2 сантиметра. Самое главное — он не должен быть покрыт металлическими деталями.
Это означает, что, во-первых, он может быть незаметен, во-вторых, вам не нужно носить с собой отдельный ключ или карту, и, в-третьих, его невозможно случайно активировать.
Этот считыватель предназначен для систем контроля доступа и имеет разъем для подключения «кнопки выхода», при нажатии которой контроллер также изменит состояние реле или подаст импульс. Вы можете оставить эту кнопку где-нибудь и использовать ее в качестве запасного варианта на случай потери ключа.
Примеры практического применения
Цифровой прибор следует перевести переключателем в режим прозвонки.
В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.
Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.
Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.
Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.
Разновидности перекрестных и проходных переключателей
При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.
Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

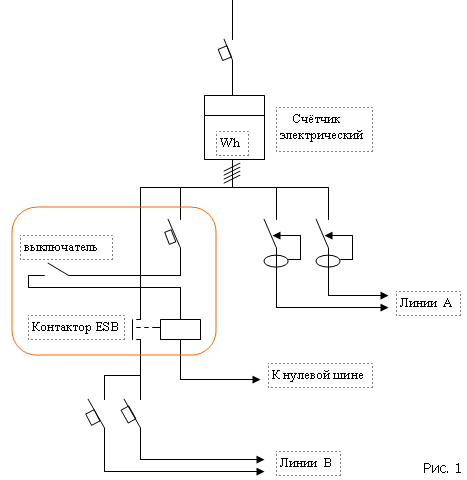

Мастер выключатель схема подключения

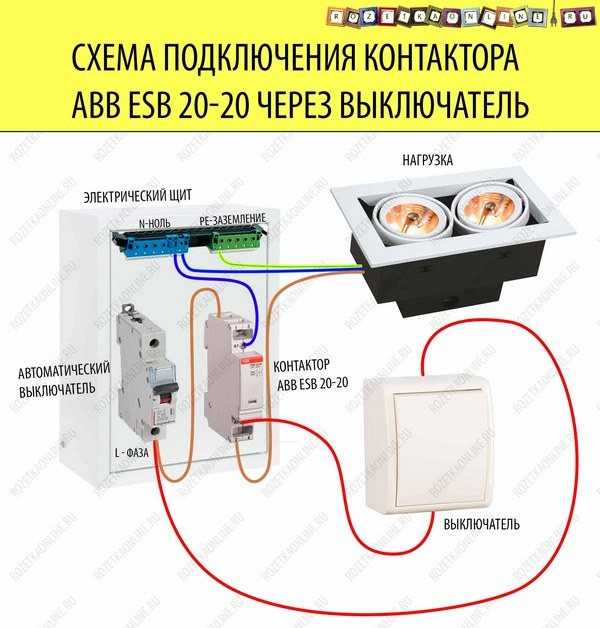

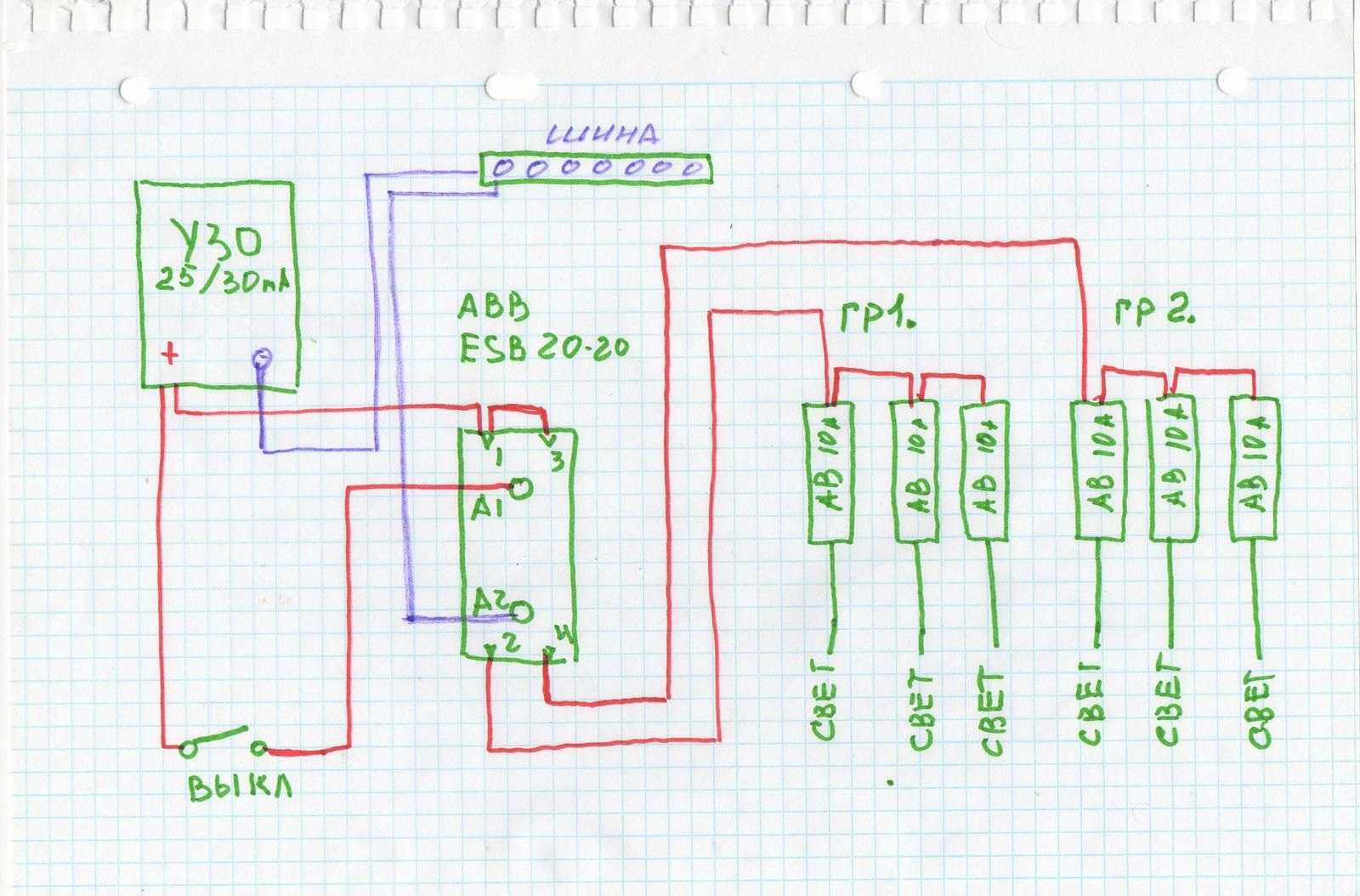

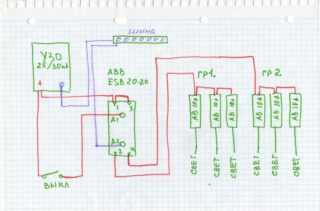

Схема подключения контактора abb esb 20-20 через выключатель
Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20, в паре с обычным одноклавишным выключателем света.
Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.
Каждый символ в названии контакторов АББ, имеет определенное значение.
Обычно маркировка имеет следующий вид:
ABB – название компании производителя
series — Серия оборудования XX — ток, на который рассчитаны контакты Y — Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)
amperage — Номинальная сила тока, voltage – Рабочее напряжение

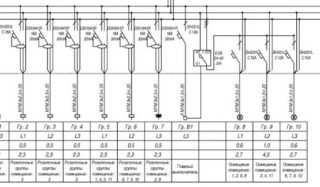

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали .
Выбранный нами модульный контактор АББ 20-20:
— относится к серии ESB, считающейся «бытовой»;
— Номинальный ток, на который рассчитаны контакты – 20А;
— содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;
Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).
Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт «
Варианты монтажа – преимущества и недостатки
Поэтому на смену данному решению пришло удаленное управление нагрузкой
С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.
С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник.
Нажали его вниз – все эл.оборудование в доме отключилось, вверх – включилось.
Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).
Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.
Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения.
Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.
Располагается он в общем эл.щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).
Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.
Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.
Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.
