Коротко о главном
Оснащение коллекторного блока должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.
Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллектора производится в специальный шкаф или же применяют кронштейны.
Наряду с ним используют смесительный узел.
Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.
| Дополнительно
Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала. Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами: |
Особенности монтажа
- Финальное покрытие пола должно быть с хорошей теплопроводностью. Это обеспечит быстрый прогрев и долгое сохранение тепла.
- Механических повреждений можно избежать, используя только цементную стяжку. Для установки в других комнатах также используется гипсоволоконный листовой слой.
- Чаще всего для укладки трубы водяного пола проводится параллельным методом (змейкой). Для больших помещений используется способ спирали.
- Трубы крепятся к армирующему слою при помощи специальных стяжек и клипс, в системе отопления Рехау все это предусмотрено. Если на гидроизоляцию уложен определенные теплоизоляционные плиты со специальным слоем, к которому крепится трубопровод, то не нужна ни армирующая сетка, ни клипсы, проволоки и стяжки.
Теплые полы сделают кухню уютнее
Как сделать стяжку под теплых полов:
Нажмите чтобы увеличить
Прочитайте как выбрать плитку Керама Марацци для пола в нашей статье.
Теплый пол можно использовать как дополнительное отопление
В строительных магазинах можно найти специально разработанные для стяжки теплых полов цементные смеси. Эти составы призваны сохранять и пропускать тепло. Бетонная стяжка делается от трех до семи сантиметров в высоту, оптимальный размер – 5 сантиметров. При проведении заливки необходимо держать трубопровод в работающем состоянии (под давлением). Время полного засыхания стяжки разное для каждого раствора и должно быть указано на упаковке. Затем укладывается финальное напольное покрытие.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Схемы укладки водяного теплого пола
От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.
Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

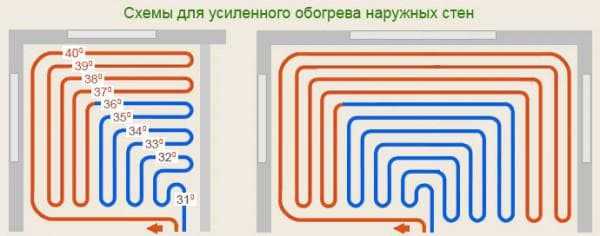

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.
Змейка
Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 1800, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.
Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.
Схема «Змейка» имеет следующие особенности:
- максимальный изгиб петли достигает 1800
- уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
- активно применяется в ванной комнате и санузлах
- монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона
Улитка
Положение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно.
Улиткой прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.
Особенности схемы укладки «Улитка»:
- изгиб трубы составляет 31-900
- используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
- не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок
Комбинированная схема раскладки
При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой».
Как составить схему укладки пола по плану?
При составлении плана монтажа пола надо учитывать следующее:
- определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
- мощность котла
- размеры комнат в м2
- количество отапливаемых этажей
- материал основы (дерево, бетон, полистирол)
- расположение мебели в комнатах
- угол наклона поверхности
Также при расчете следует обратить внимание на некоторые нюансы:
- длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
- разница между длиной контуров в разных комнатах должна быть не более 15 м
- минимальная площадь контура должна составлять 15 м2
- количество материала зависит от шага укладки
| Расстояние между петлями/см | Расход материала/погонный метр |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Т.о. количество материала высчитывается по формуле:
погонный метр трубы (с учётом расстояния между петлями) x площадь помещения
План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

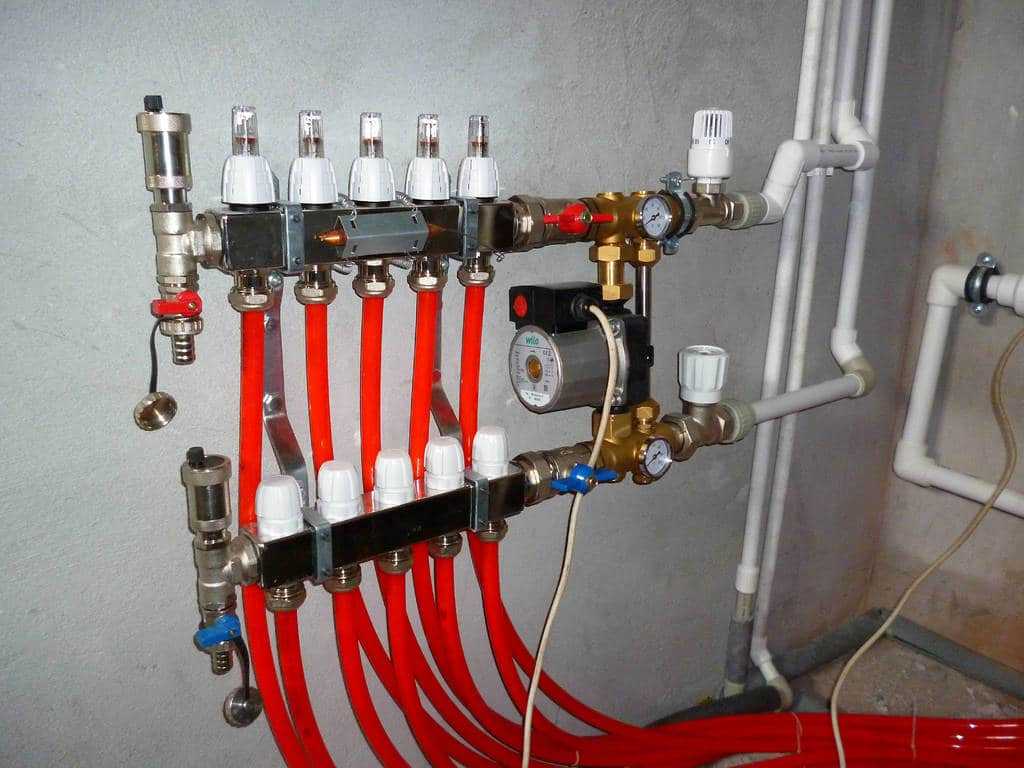

Монтаж коллектора
Монтаж коллектора теплого пола производится в соответствии с расчетом системы отопления водяными теплыми полами.
Перед монтажом коллектора произведите расчет системы теплого пола и определите количество контуров отопления, диаметр и вид трубы, тип присоединения трубы к коллектору.
Подберите место расположения коллекторного блока и способ его крепления к стене.
Место расположения коллекторного блока подбирается так, чтобы длина труб контуров отопления была примерно одинаковой. Это облегчит балансировку контуров.
Еще одним критерием выбора места является наличие монтажного доступа к блоку для обслуживания и ремонта.
Кроме этого, следует учесть эстетичность размещения блока в помещении.
Результаты расчета позволяют выбрать оптимальный размер и конструкцию коллектора.
В последнее время широко используются шкафы для размещения коллекторов отопления с насосно-смесительным блоком, которые подбираются исходя из габаритных размеров сборки.
Установка коллектора внутри шкафа производится в предусмотренном производителем месте.
Произведите монтаж коллектора и подключение к системе теплого пола.
Сборка коллекторного узла зависит от способа подключения узла к источнику тепла.
Монтаж коллектора теплого пола может быть выполнен несколькими способами, в зависимости от требований к системе отопления.
Ошибки монтажа могут привести к тому, что водяной теплый пол не греет.
Подключение к котлу
Коллектор может подключаться напрямую к настенному котлу.
Монтаж коллекторной сборки сводится к соединению трубопроводов подачи и обратки каждого отдельного контура с коллектором. После чего коллектор подачи соединяется с подачей теплоносителя, выходящей из котла, а коллектор обратки соединяется со входом теплоносителя в котел.
Перед монтажом должны быть уложены контуры теплого пола и смонтирован коллекторный шкаф.
Установите на коллекторы подачи и обратки запорные двухходовые вентили. На коллекторы может также устанавливаться термометр для контроля температуры теплоносителя.
Установите запорные двухходовые вентили на боковые выходы коллекторов.
Соедините патрубок подачи котла с запорным вентилем коллектора подачи, а патрубок обратки котла с запорным вентилем коллектора обратки при помощи компрессионных фитингов.
Закрепите коллекторную сборку в шкафу.
Для каждого отопительного контура соедините трубу подачи с соответствующим вентилем коллектора подачи, а трубу обратки с соответствующим вентилем коллектора обратки.
Такая схема подключения практически не поддается регулировке и используется при небольшом количестве контуров (не более четырех) и одинаковой длине трубопроводов контуров.
Опрессуйте систему.
Через смесительный узел
Наиболее эффективным является подключение коллектора теплого пола через смесительный узел.
Монтаж коллекторной сборки сводится к соединению трубопроводов подачи и обратки каждого отдельного контура с коллектором. После чего патрубок подачи смесительного узла соединяется с патрубком подачи котла, а патрубок обратки смесительного узла соединяется с патрубком обратки котла.
Перед монтажом должны быть уложены контуры теплого пола и смонтирован коллекторный шкаф.
Соберите коллекторы.
На коллекторы установите автоматические воздухоотводчики для устранения воздуха в системе и необходимые контрольные приборы.
Установите сливной кран.
При наличии клапана и циркуляционного насоса в сборке блока проверьте монтаж их соединений и соединение со смесительным узлом.
При отсутствии соберите смесительный узел.
Установите трехходовой или четырехходовой клапан и циркуляционный насос.
По направлению тока теплоносителя от котла сначала устанавливается трехходовой клапан. К клапану присоединяется насос. К насосу подключается коллектор. Такая последовательность установки гарантирует циркуляцию теплоносителя через клапан.
Закрепите коллекторную сборку в шкафу.
Проверьте герметичность системы.
Опрессуйте систему.
Для эффективной работы системы отопления водяными теплыми полами требуется насосно-смесительный узел.
Для регулировки отопления теплыми полами используется коллекторный узел.
Выбрать и правильно смонтировать коллектор для теплого пола Вы сможете самостоятельно.

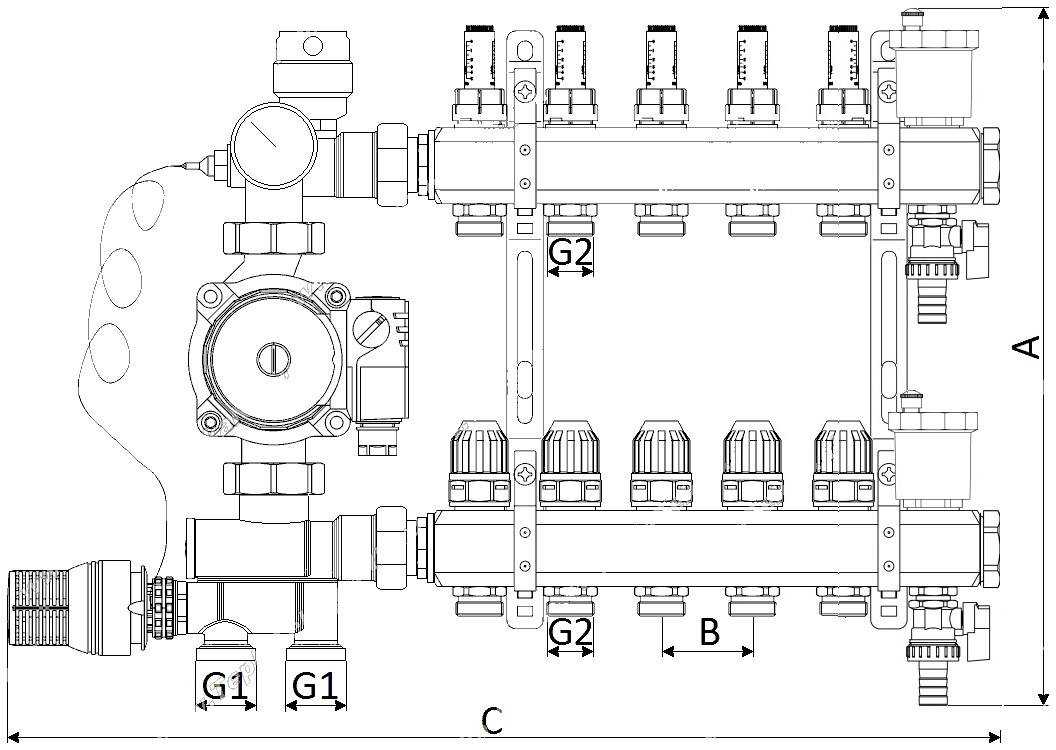

Назначение и состав коллектора
Сколько бы не стоили коллекторы, назначение состав их одинаков, цена зависит только от качества производителя составляющих. Вот основные составляющие:
1,2 — корпуса коллектора; 3 — переходник; 4 — дренажный кран; 5 — отводчик воздуха автоматический;
6 — клапан отсечной; 7 — крепеж коллектора; 8 — евроконус для подключения труб контура.
Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.
Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.
Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.
Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:
- нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
- нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
- универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.
Примерную комплектацию коллекторного узла и способы его регулировки Вы можете посмотреть в видеоролике.
Схема подключения трехходового клапана
В зависимости от направления потоков, термостатический клапан представлен двумя моделями.
- Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
- L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана
Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

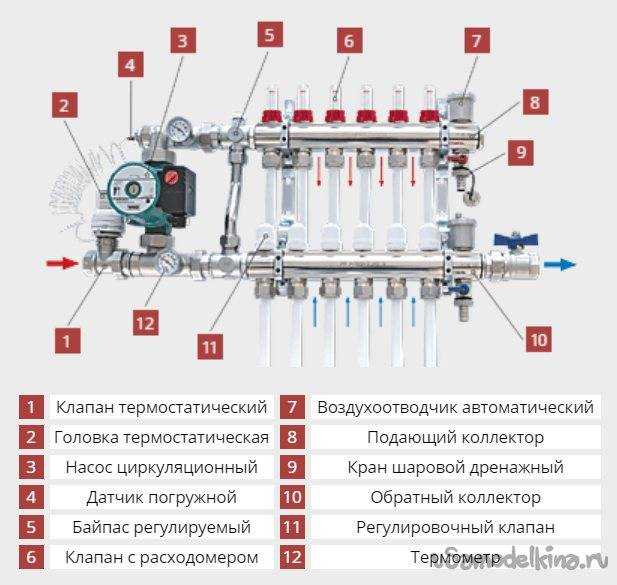

Рассматривая смесительный узел, можно выделить в нем следующие составные части:
- клапан обратный;
- датчик температурный;
- насос циркуляционный;
- смесительный трехходовой клапан.

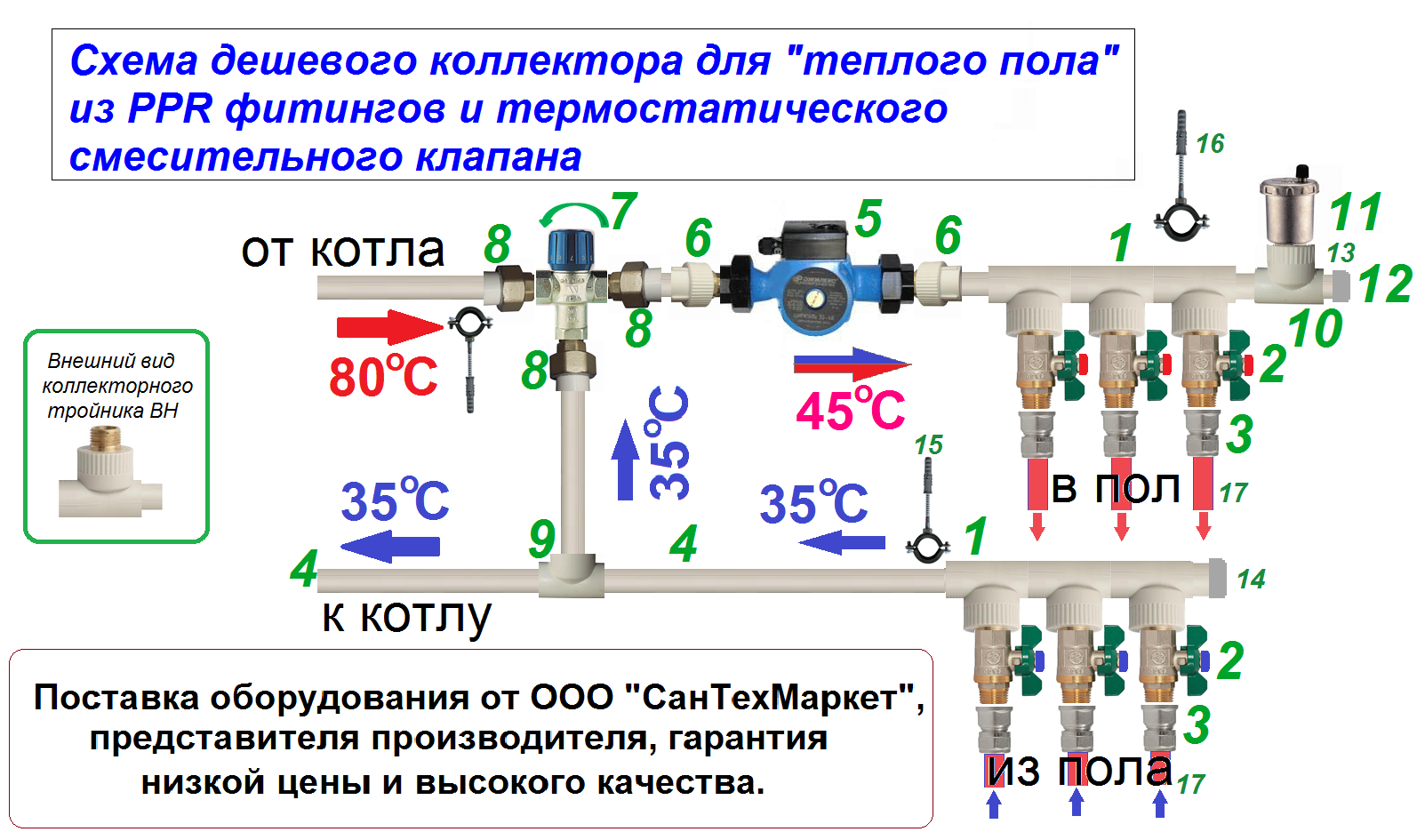

Схема смесительного узла для теплого пола
Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.
При подобной схеме подключения теплоноситель движется по следующему маршруту.
Последовательный тип подключения
- Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
- Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
- Распределение теплоносителя по трубам теплого пола.
- Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.
При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.
Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов
Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.
Преимущества и недостатки коллекторной системы
В связи появлением разнообразных пластиковых и полиэтиленовых труб коллекторная система отопления вытеснила тройниковую систему, благодаря следующим преимуществам:
- При монтаже и эксплуатации коллекторной системы отопления можно обойтись без специалистов высокой квалификации.
- Коэффициент полезного действия (КПД) повышается за счет того, что теплоноситель быстрее и с меньшими потерями доносит тепло до радиаторов. Это достигается за счет работы циркуляционного насоса и плохой теплопроводности пластиковых труб. Эти трубы с наименьшими потерями доносят тепло до радиаторов, которые благодаря специальной своей конструкции эффективно обогревают помещение.
- Повышение КПД отопительной системы дает возможность уменьшить диаметры труб и мощность котла, а также экономит топливо.
- Так как пластиковые трубы от отопительных приборов до коллекторов не имеют разъемов (стыков), то их можно замуровывать в полы и стены дома. Это придает эстетичный вид помещению.
- Дает возможность отапливать дом без традиционных радиаторов, используя теплые полы.
- Высокая ремонтопригодность. Так как можно отключить любой участок трубопровода от водоснабжения, при этом, не нарушая работоспособность всей отопительной системы.
- Простота проектирования, так как нет необходимости применять сложные математические расчеты.
- Возможность регулировки температурного режима на каждом отопительном приборе. Что создает определенный комфорт
Недостатками коллекторной системы отопления являются:
- Завоздушивание системы. Воздух остается в системе после заполнения ее теплоносителем, который поступает в отопительные приборы горизонтально и быстро под воздействием насоса. Воздух из микроскопических пузырьков объединяется и накапливается в наивысших точках радиаторов.
- Высокая стоимость, из-за наличия насоса, коллекторов, запорной арматуры и большого количества труб для перемещения теплоносителя.
- Не может работать без циркуляционного насоса.
- Необходимо специальное помещение для коллекторного шкафа.
- Трудоемкость монтажа и материалоемкость.
Из вышесказанного видно, что коллекторная система отопления считается надежной и комфортной для малоэтажного коттеджа. Но стоимость этой системы намного выше тройниковой.
Настройка гребенки для теплого пола
После сборки, монтажа и подключения гребенку для теплого пола необходимо настроить – задать требуемый уровень температуры и расхода воды на каждый отдельный контур. С первым параметром все решается очень просто – на термоголовке, находящейся на соответствующем отводе в коллекторе «обратки», прокруткой задается требуемый уровень температуры.
С настройкой расхода все намного сложнее – каждый контур имеет свою протяженность, а каких-то общих закономерностей для регулировки не существует. Самый быстрый способ это сделать – произвести гидравлический расчет участков теплого пола с помощью программного обеспечения, которое вы можете получить на сайте одного из производителей гребенок.
Расходомер на линии подачи в коллекторе снабжен индикаторной колбой. Под ней располагается гайка, раскручивая или закручивая которую, можно увеличивать или уменьшать значение расхода теплоносителя на контуре
Гидравлический расчет контура теплого пола, на основании которого можно подсчитать значение расхода и выставить его на соответствующем ответвлении гребенки
Но если вы по каким-либо причинам не желаете разбираться с регулировкой расхода, то есть более простой, но требующий много времени способ. Он заключается в том, что настройка осуществляется «по ощущениям» — если в комнате слишком прохладно, то расход на коллекторе увеличивается, если пол слишком горячий, то, наоборот, уменьшается. Но из-за общей инерционности системы такой процесс может серьезно затянутся. Кроме того, нужно учитывать, что без предварительного гидравлического расчета добиться сразу оптимального результата будет невозможно.
Однако сам по себе процесс регулировки расхода и температуры теплого пола не является сложным – достаточно лишь подкручивать расходомер и термометр на коллекторах подачи и «обратки» в нужную сторону.
