Установка розеток в деревянном доме

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

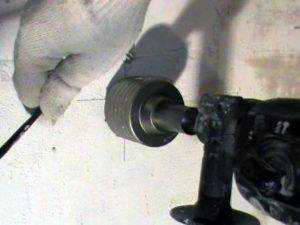

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

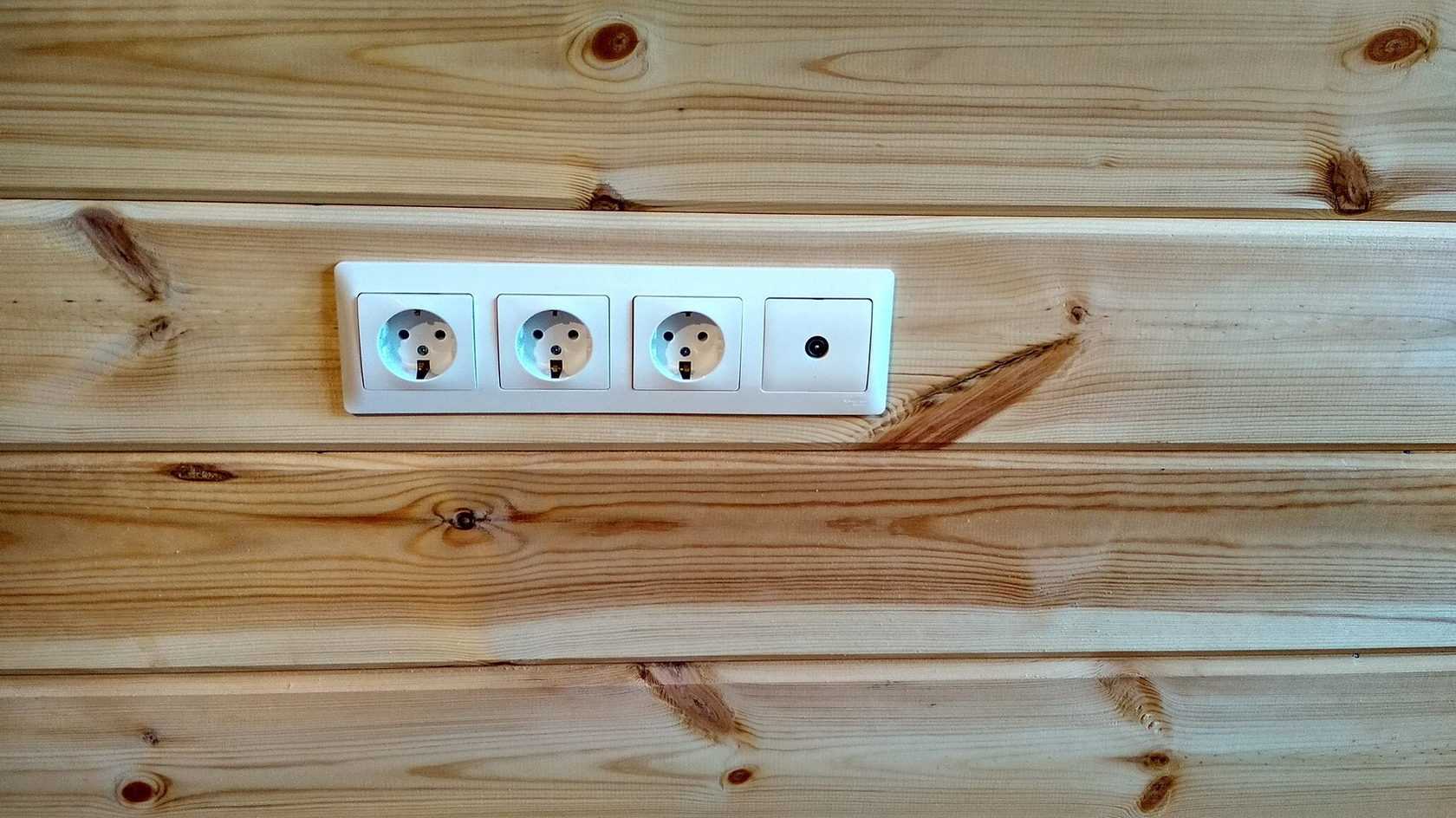

Монтаж подрозетников в деревянные стены

Порядок монтажа отличается в зависимости от типа проводки, прокладываемой в деревянном доме. Она может быть открытой или скрытой внутри стен и деревянных конструкций. Вариант со скрытой проводкой считается дорогим и трудозатратным, требующим точного планирования и предварительных расчетов.

Основная сложность заключается в невозможности переноса проводов в другое место, если возникнет такая необходимость. В любом случае целостность стены будет нарушена, а дизайн интерьера – испорчен. Поэтому в процессе планировки нужно заранее предусмотреть места расположения электроприборов и оборудования, установить соответствующее количество розеток.

Монтаж одиночных розеток в дерево выполняется не так как в бетонные или каменные конструкции. Для этих целей используются исключительно металлические подрозетники для дерева или изделия из негорючего пластика. Таким образом, предупреждается попадание искр от проводки на горючую древесину при возникновении аварийных ситуаций.

Непосредственная установка практически ничем не отличается от обычной. Единственное отличие заключается в коронке по дереву, которая не такая как фреза по бетону и кирпичу. Все крепления производятся не раствором, а шурупами или саморезами.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

• Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
• Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
• Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
• Установка розеток, источников света, выключателей и другого необходимого оборудования;
• Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

• Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
• Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
• Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

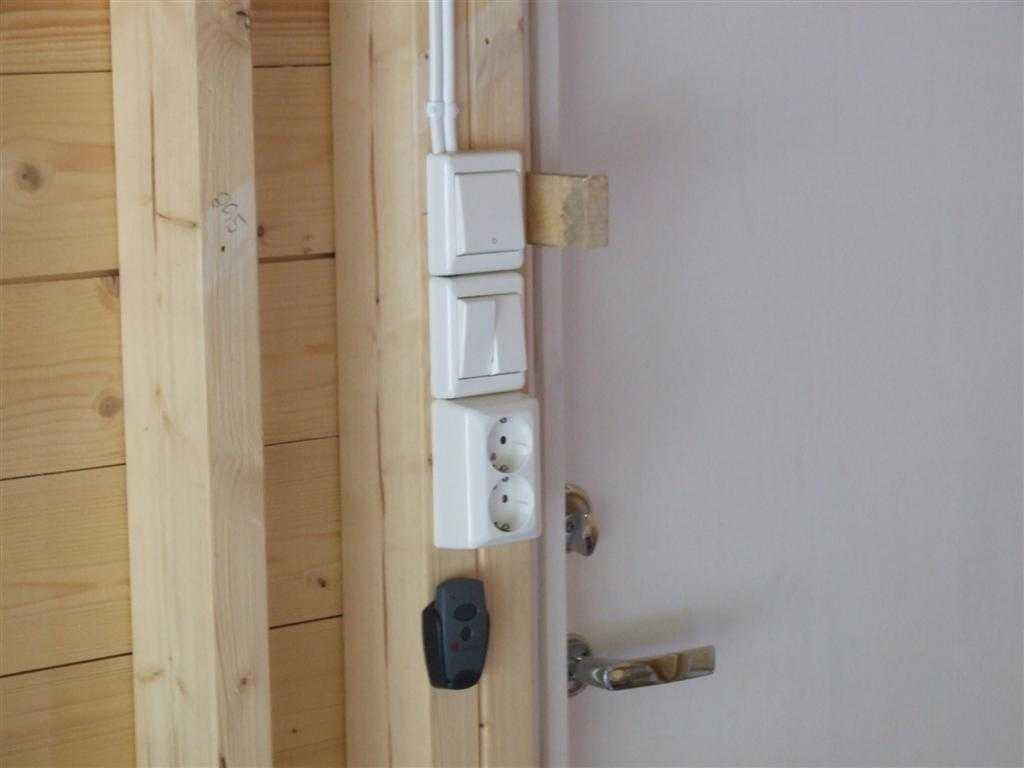

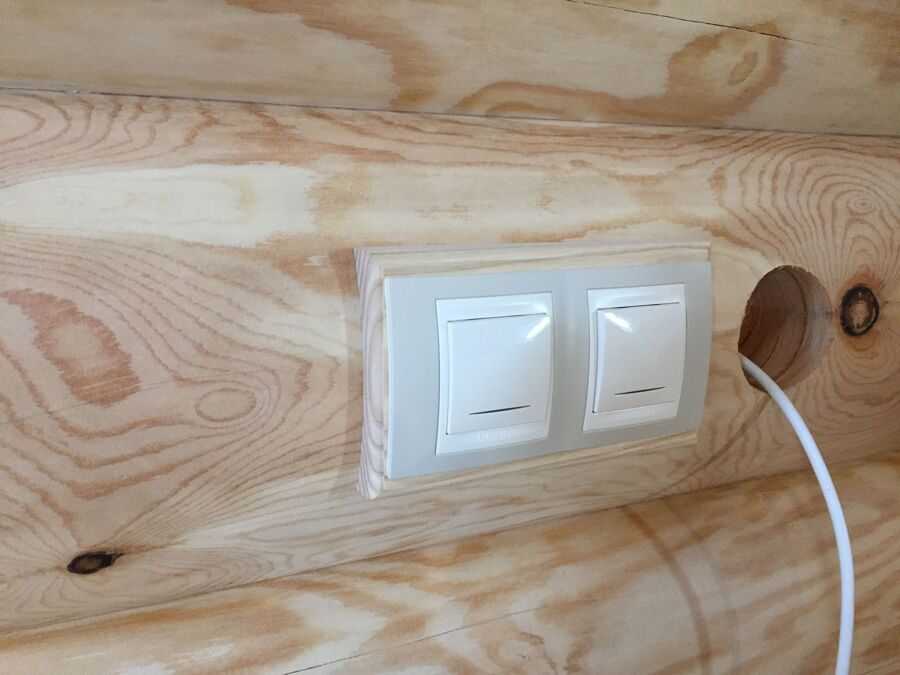

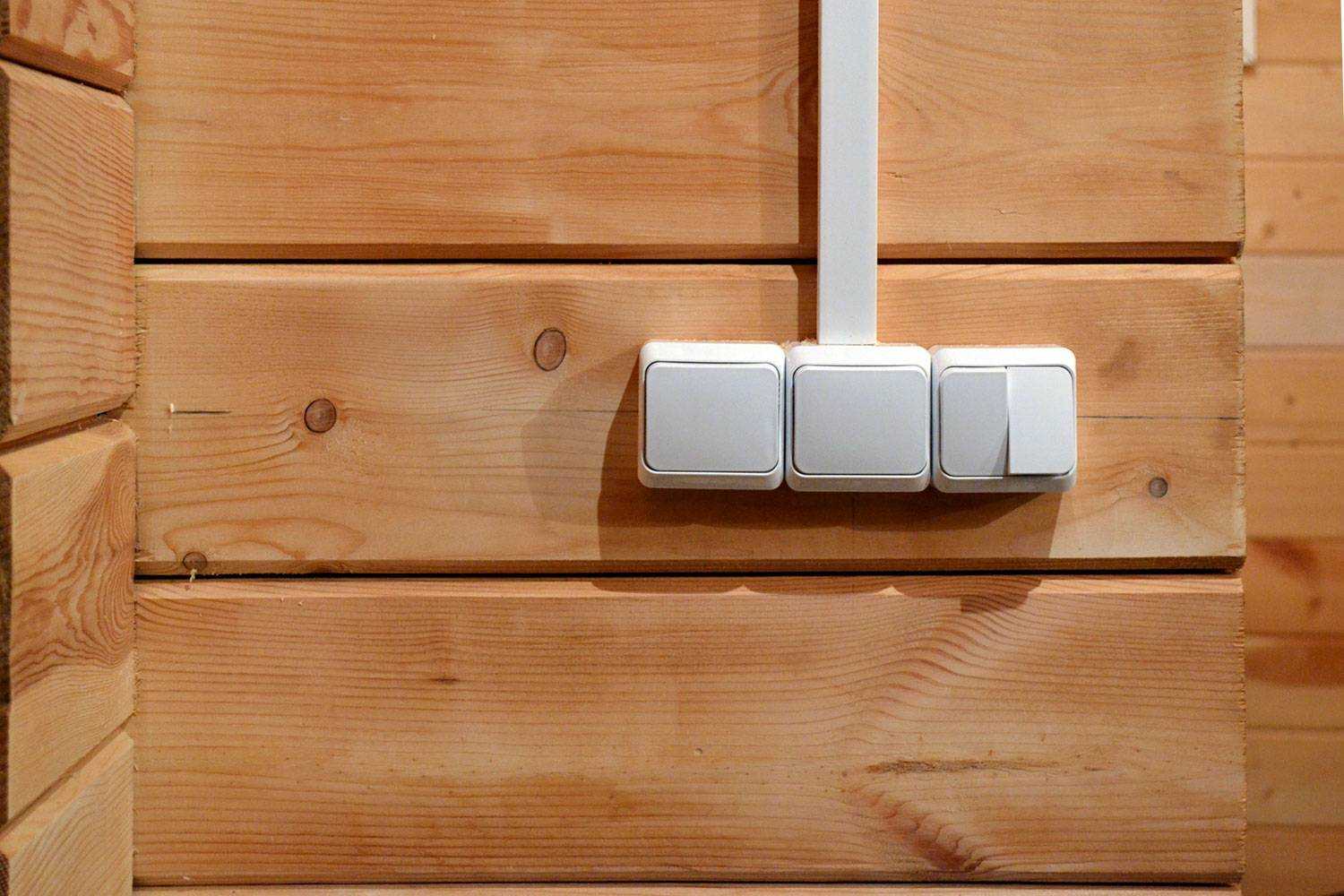

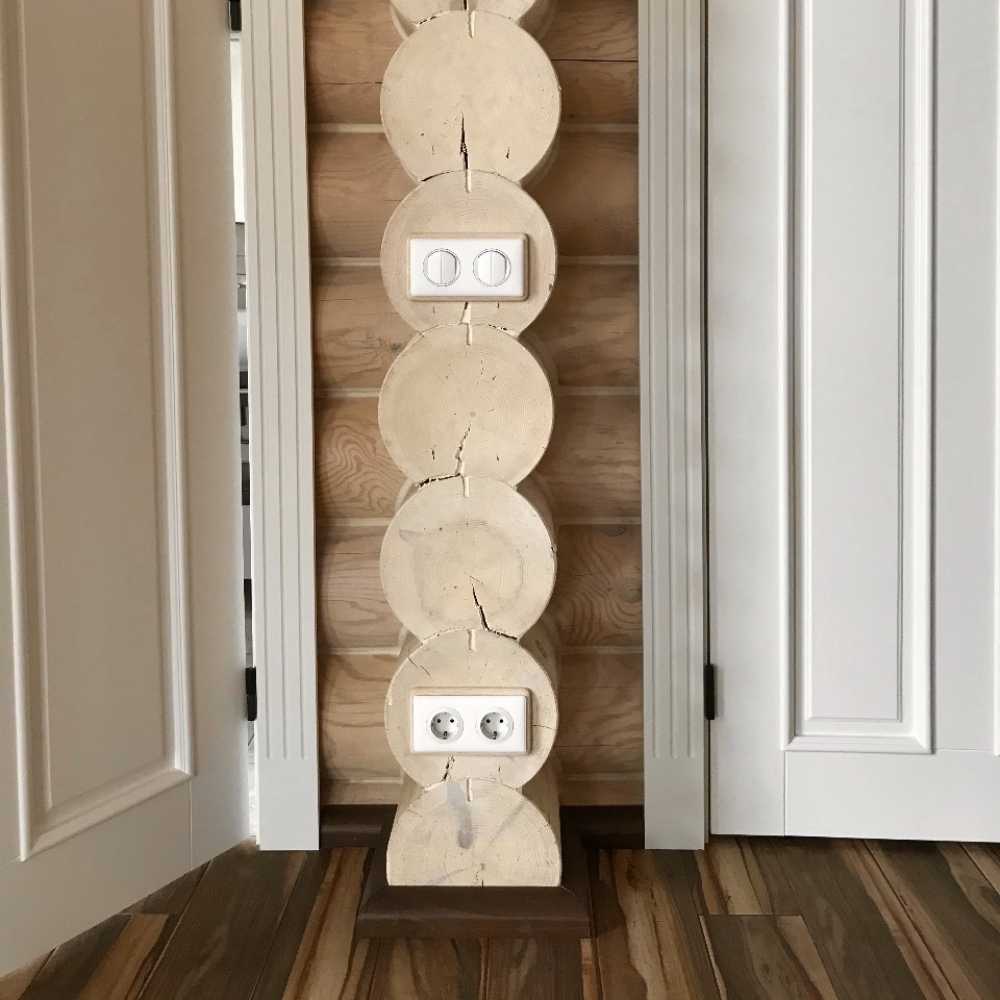

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Технология и серкеты как штукатурить гипсокартон под обои

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Следующий этап, это установка коробки — подрозетника в подготовленное место

Важно не забыть продеть электрический провод через отверстия ,специально предназначенные для этого. Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию. Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Распределение нагрузки

Чтобы предотвратить перегрев контактов и возгорание линии, следует максимально равномерно распределить нагрузку и развести проводку в доме. Для расчета используются данные, полученные при работе сети на проектной мощности в течении 20–30 минут.

Сгруппируйте потребителей по следующим принципам:

• однотипные приборы;
• суммированные показатели;
• мощные приборы с продолжительным временем работы.

Разместите установки по линиям, а по завершении расчетов выберите число направлений, дифавтоматы, УЗО, сечение жил в кабеле и тип розеток для отдельных комнат.

Электрификация деревянного каркасного дома — сложный процесс, требующий соблюдения многочисленных правил и рекомендаций, прописанных в ПУЭ и СП. Без должных знаний и опыта обойтись своими силами практически невозможно. Рекомендуется обратиться за помощью к специалистам хотя бы за консультацией. Только грамотный монтаж проводки и выбор качественных материалов гарантируют электрическую и пожарную безопасность здания.

Важные моменты при выборе

Не менее важно при выборе сразу решить, как именно данная деталь будет скрепляться с трубками, поскольку сварка не вариант. Здесь остается либо жесткое скрепление трубки с электропроводкой и подрозетника, либо пайка

Для того чтобы качественно выполнить скрытый монтаж, коронка должна иметь больший диаметр, поскольку если диаметр будет аналогичный, установить подрозетник будет сложно.

Не избежать сложностей и при монтаже деталей прямоугольной формы, поскольку древесина достаточно хрупкая, а визуально скрыть возможные повреждения сложно. Не менее сложен сам этап вырезки в деревянной стене отверстия прямоугольной формы. Справиться с этим самостоятельно без привлечения квалифицированного мастера маловероятно.

Дополнительно трудности могут возникнуть и с протяжкой электропроводки

Поэтому крайне важно при приобретении подрозетника продумать, как именно будет прокладываться кабель. Если этого не сделать, то повышается вероятность возникновения проблемы при заведении электропроводки к подрозетнику, то есть придется в нем по месту просверливать необходимые отверстия

После простукивания желательно провести еще одну процедуру, заключается которая в обмазке отверстия мыльной водой. При условии, что все будет сделано по технологии, можно открыто заявить, что при высверливании никаких разломов и задиров древесины не возникнет.

Сотрудничество с «РетроРозетки.ру»

• Мезонинъ;
• Werkel;
• Schneider Electric;
• Bironi;
• собственного бренда Loft&Wood.

Декоративные ретро-накладки подойдут для оформления стилей «лофт», «прованс», «ампир», «барокко» и подобных, вдохнут в интерьер атмосферу старины, создадут в доме еще больше уюта.

В каталоге вы найдете накладки на бревна различных размеров и ценовой категории. Но все их объединяет высокое качество, они прочны и долговечны. Мы доставляем покупки в розницу и оптом во все регионы РФ и страны ближнего зарубежья. Для быстрого поиска воспользуйтесь фильтром с левой стороны страницы сайта. Выбирайте, покупайте, посещайте наш Шоу-рум лично. Будем рады видеть вас постоянным нашим покупателем.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

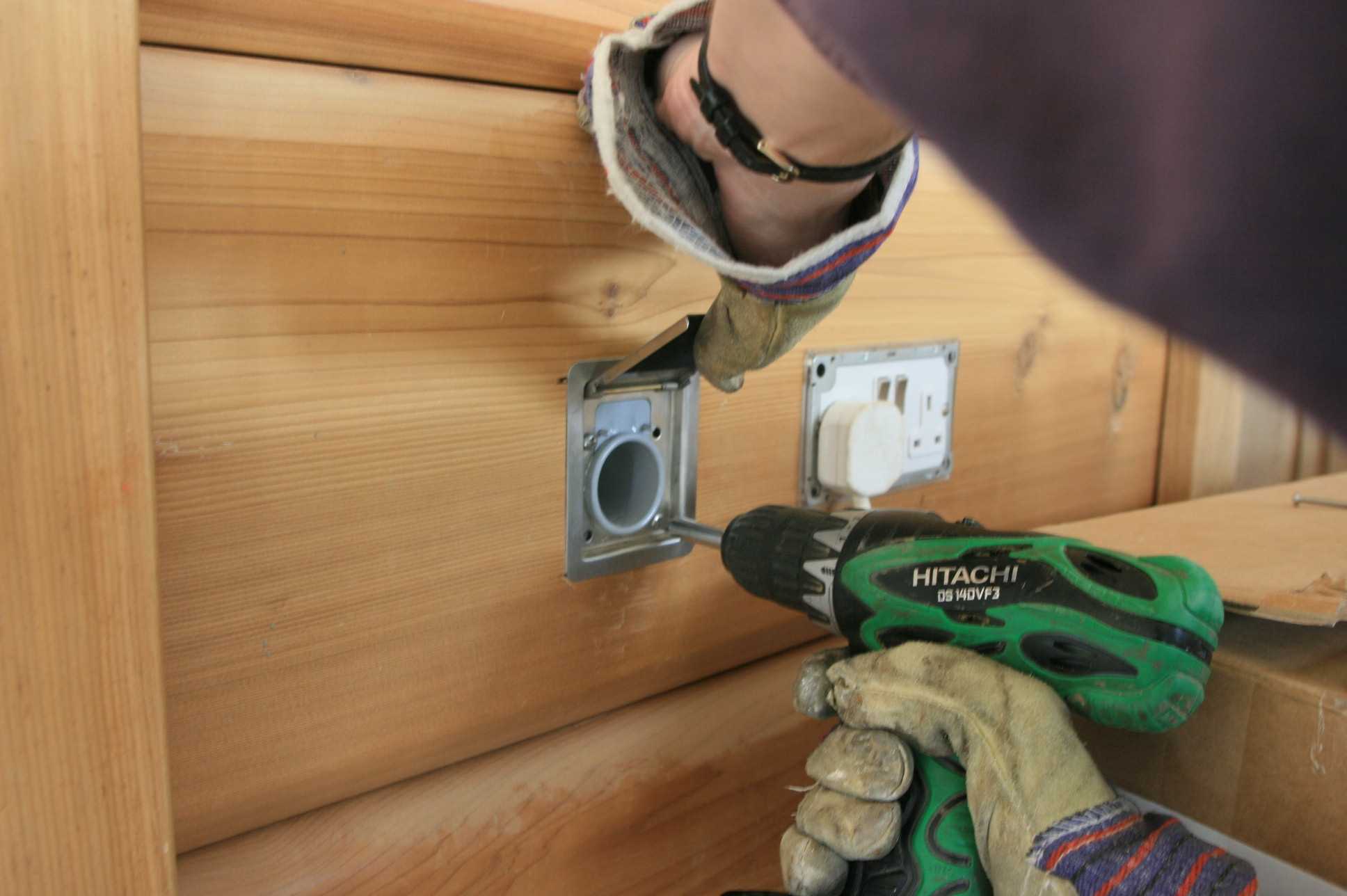

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

№5. Прокладка кабеля к дому

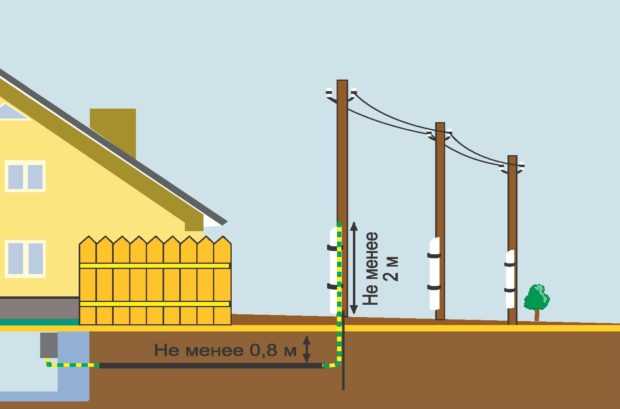

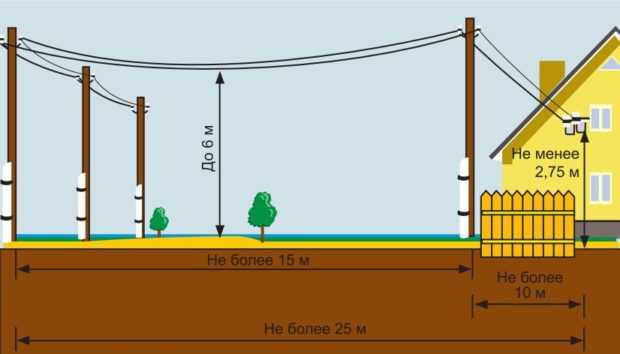

Провести силовой кабель в дом можно двумя способами:

• подземный;
• воздушный.

Подземный монтаж – это более надежная и современная технология, но и более сложная в реализации. Ее оправдано использовать при возведении нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе и служит дольше: он не порвется от ветра или падения на него дерева. К тому же, дом, вокруг которого не свисают провода, выглядит намного лучше. Монтаж сложный, трудоемкий и дорогой. Потребуется вырыть траншею глубиной не менее 80 см, ввод в дом проводится установкой металлических гильз из толстостенных труб. Используется силовой медный провод.

Воздушный монтаж обойдется дешевле и будет проведен быстрее, но будьте готовы в случае сильной непогоды остаться без электричества. Проведение подобных работ возможно, если расстояние до объекта не более 25 м – в противном случае придется ставить дополнительную опору, а это деньги. Для подключения используют самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил зависит от мощности подключения.

Внутрь дома алюминиевая проводка не заводится – используется только медная, поэтому от места подключения до вводного распределительного щита используют кабель ВВГнг. Для подключения применяют герметичные сжимы, а ВВГнг кабель, по правилам, необходимо заключить в металлическую гильзу из толстостенной трубы. В такой же гильзе кабель ведут к распределительному щитку, если последний не вынесен на улицу или не располагается при входе в дом.

Щиток устанавливают в безопасном месте, гарантируя свободный доступ к нему. В щит монтируют автоматические выключатели и УЗО.

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень,
• Карандаш, кисточка/пульверизатор, маленький шпатель,
• Зубило,
• Молоток,
• Дрель с круглой насадкой, имеющая диаметр 68 мм,
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Видео описание

Наглядно про электропроводку в деревянном доме смотрите на видео: Отдельный пункт электромонтажных работ – обустройство заземления. Причем, заземлять надо не только розетки, но и трубы, по которым проложены провода

Поэтому так важно делать надежное соединение в местах соединений труб с чашками – зачастую их дополнительно соединяют проводами

Выполнение заземления электросети является обязательным условием для обеспечения противопожарной безопасности – ни один новый проект электропроводки, в котором не предусмотрено заземление, не будет принят контролирующими органами.

Все трубы должны быть заземлены Источник zgbox.ru

Спаивание – это самый надежный и качественный вариант соединения чашечек с подводящими трубами из всех возможных. Такой тип крепления обеспечивает безопасный, устойчивый к механическим повреждениям и антикоррозийный контакт.

Развальцовка концов труб, которые находятся в чашечке, проводится, если они выполнены из меди. Когда применяются трубы из стали, используется гаечное соединение. Для этого на концах труб нарезается резьба. Гайки плотно закручиваются, фиксируются и обрабатываются антикоррозийным средством.

Класс защиты распределительных чашечек должен соответствовать значениям не ниже IP-54, обеспечивающим предотвращение попадания в нее любого вида пыли и водяных капель.

Классификация подрозетников

Группа металлических подрозетников

Монтажные коробки предназначены для размещения внутри стен розеток, клавишных выключателей, устройств управления параметрами бытовой техники.

Изделия классифицируются по предназначению в зависимости от материала изготовления и конструкции стен:

1. Для бетона и кирпича. Негорючие панели могут комплектоваться всеми видами продукции, которая устраивает владельцев недвижимости в плане цены и удобства монтажа. Подрозетники деревянные практически не используются, так как при высокой стоимости ненадежны в плане прочности и устойчивости к высокой температуре.
2. Для гипсокартона. Используются приспособления со специальными распорками, обеспечивающими надежную фиксацию на тонких плитах. Другим способом является крепление к монтажной платформе или стальному каркасу. Для этого лучше всего подходит железный подрозетник, отличающийся достаточным запасом прочности.
3. Для древесины. В соответствии с требованиями ГОСТ, подрозетник для дерева должны быть изготовлены исключительно из негорючих материалов. Таковыми является металл и некоторые виды пластика, обладающие соответствующими техническими характеристиками.

Одним из параметров установочных коробок является их форма и размер. Диаметр стандартной цилиндрической продукции составляет 71 мм, при глубине от 25 мм до 80 мм.

Стандартные формы и размеры подрозетников

Металлические подрозетники старого образца

Производители при изготовлении подрозетников придерживаются стандартов основных моделей розеток, чтобы их крепления и размеры совпадали.

Металлические подрозетники старого образца и поэтому выбор их размеров не богат. Существуют модели с внутренним диаметром 65 мм, глубина стакана во всех случаях 45мм.

Пластиковые подрозетники для установки в бетонные и кирпичные стены имеют несколько видов конструкций:

Стандартные;

Стандартный пластиковый подрозетник

• С повышенной глубиной стакана;
• Овальной формы для установки нескольких розеток от 2-5 шт;
• Сборные блоки на одной платформе до 5 шт.

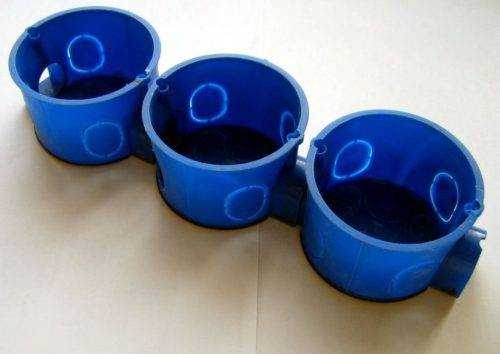

Блок с тремя подрозетниками
