Как заземлить розетку своими руками

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:

Правила установки:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна немного превышать мощность установленного на нее автомата;
• правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.

Монтаж собственного контура

Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.

Порядок работ:

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
2. Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Опасный вариант защиты

Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

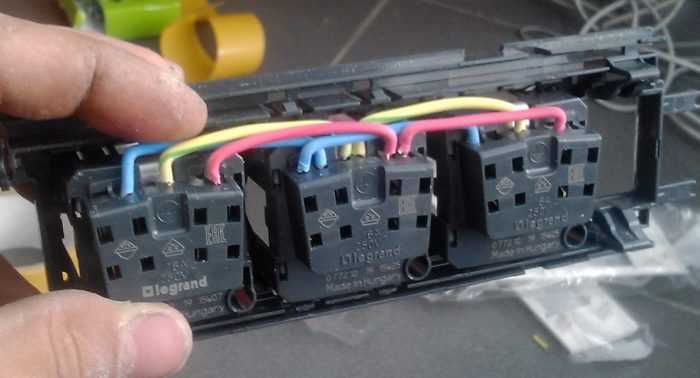

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Монтаж встраиваемой розетки с заземлением

На первом этапе производится установка подрозетника, который может быть представлен моделями для гипсокартонных или бетонных стен. Помещение обесточивается, после чего производятся следующие действия:

• подрозетник размещается в заранее сделанном в стене отверстии стандартного размера;
• конструкции для гипсокартонных стен крепятся саморезами и пластиковыми зажимами, а для бетона используется способ вмораживания посредством алебастра или других штукатурных смесей;
• зачищается изолирующая часть проводов, выходящих из подрозетника на один сантиметр;
• откручивается винт и снимается крышка с основания;
• провода прикручиваются на клеммы.

Очередность подсоединения должна строго соблюдаться. Сначала выполняется подключение заземления, затем подключается «ноль» и оставшаяся «фаза».

Штробы в стене под электрическую проводу выполняются перфоратором, имеют глубину и ширину в пределах 2,5 см.

Неправильное подключение — на что обратить внимание?

• На щитке отключите электроснабжение;
• Внимательно осмотрите щит и убедитесь, что электричество отключено;
• Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
• Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
• Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
• Снимаем внешнюю изоляцию;
• Зачищаем концы проводов.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Заземление в частном доме

Для частных домов предусмотрены два варианта подключения – двухфазное и трехфазное. Если проложен трехфазный профиль — проблем нет, вам надо только проверить, как работают розетки.

Когда проводка сделана с помощью двухфазного провода, заземление можно устроить во дворе. Вам необходимы:

• провод;
• 3 металлических штыря длиной 150 см;
• болт;
• гайка;
• гаечный ключ;
• сварочный аппарат;
• лопата.

Порядок выполнения работы:

1. Выберите влажное место во дворе.
2. Выройте небольшую треугольную траншею.
3. Забейте в углы металлические штыри, оставив наружу 10 см.
4. Наварите на штыри металлическую шину.
5. Наварите болт.
6. Гайкой присоедините кабель к болту.
7. Закрутите гайку ключом.
8. Контур засыпьте землей.
9. После этого провод заведите в дом к счетчику.
10. От счетчика сделайте разводку к розеткам.

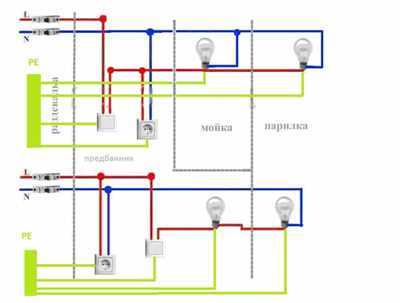

Основные правила подключения розетки с заземлением

Монтаж розетки с заземлением состоит из нескольких этапов:

• Осмотр и обнаружение стояка пятижильного;
• Определение фазы и ноля;
• Отключение электропитания;
• Крепление ноля и фазы;
• Крепление заземляющего провода к розетке;
• Фиксация розетки.

В новых квартирах из стен выходит сеть проводов, один из которых является заземляющим.

Необходимо определить провода с фазой и ноль. Для этого используется щуп индикатор.

Перед проведениями подключения розетки к электропроводам и заземления, необходимо отключить питание электричества. Отключение производится в щитке электрическом.

К клеммам, связанным с отверстиями в розетке, крепятся фаза и ноль. Заземление производится путем крепления соответствующего провода к клемме, которая находится между клемм с фазой и нулевой клеммой.

После монтажа всех проводов к розетке, осуществляется фиксация неподвижная в отверстие, расположенное в стене.

Правила и требования к контуру заземления

Глубина забивания штырей. Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60—100 см.

Например, в Архангельске грунт промерзает зимой на 1,8 м. Штыри нужно забивать минимум на 2,8 м. Глубина также зависит от типа грунта: чем его сопротивление хуже, тем глубже должны быть штыри.

Заземление и молниезащита. Если в доме сделана молниезащита, ее желательно объединить с внутренней системой заземления. По нормам эти системы должны быть общими.

Если молниезащиту и внутреннее заземление дома объединяют, в грунте делают один контур, а не два. По сути, это две отдельные системы. Молниеотвод работает как заземлитель для внешнего сверхмощного напряжения — удара молнии. Молниеотвод собирают из толстых прутков, которые не сгорят, если по ним пропускать ток в несколько тысяч ампер. Заземление в доме работает только с бытовым напряжением, для него используют провод того же сечения, что идет в розетки.

На вводе в щиток ставят устройство защиты от импульсных перенапряжений — УЗИП. Оно гарантирует, что импульс молнии от молниеотвода через объединенный контур не пройдет в дом.

Хорошие УЗИП для стандартного в частном доме трехфазного ввода стоят не менее 9000 Р.

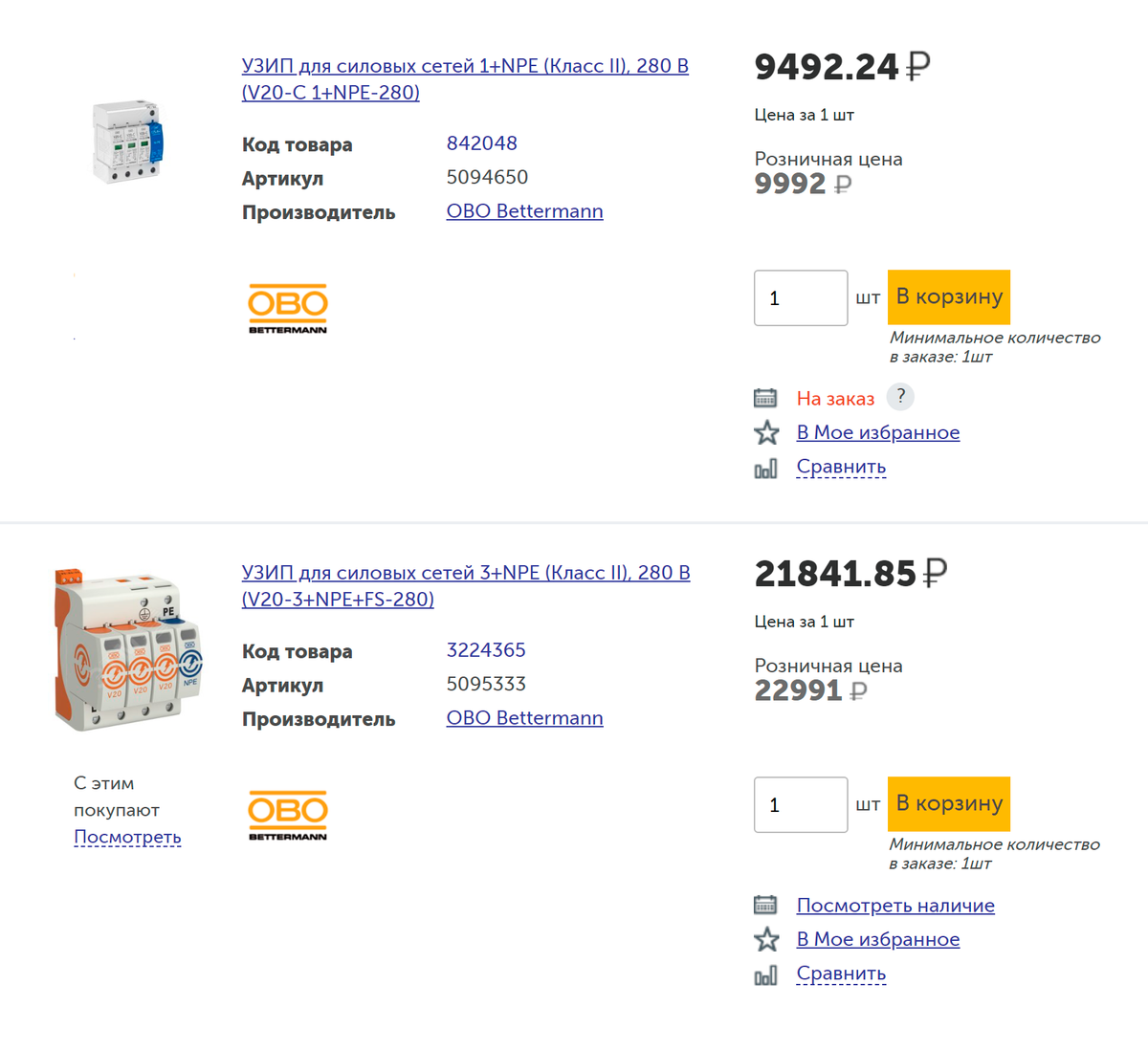

Цены на УЗИП — устройства защиты от импульсных перенапряжений

УЗИП часто ставят и при раздельных контурах заземлений. В том числе если нет молниеотвода. Так делают, чтобы спасти проводку, в случае если молния попадет в уличные провода или в землю рядом с домом.

При объединении обе системы заземления включают в систему уравнивания потенциалов — СУП. В такой системе все металлические части конструкций дома и все металлические коммуникации подводят проводами к главной шине заземления. То есть тянут отдельный провод заземления, например, от ванной. Еще один провод — от газовой трубы, еще один — от металлического короба вентиляции и так далее.

Если СУП нет, при ударе молнии возникнет разница потенциалов и пробой между элементами молниезащиты и металлическими конструкциями. Например, молния ударит в трос-молниеприемник на крыше, а на чердаке — кабель освещения под напряжением. Если нет СУП, из-за разницы потенциалов между тросом и кабелем начнет искрить, несмотря на то, что их разделяет крыша. Может начаться пожар.

При устройстве СУП к главной заземляющей шине рекомендуют подводить:

1. Металлические трубы коммуникаций здания: горячего и холодного водоснабжения, канализации, отопления, газоснабжения.
2. Металлические части каркаса здания.
3. Металлические части централизованных систем вентиляции и кондиционирования.
4. Молниезащиту.
5. Металлические оболочки телекоммуникационных кабелей.

Сечение провода для уравнивания потенциалов не должно быть меньше сечения жилы вводного провода.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Монтаж контура заземления в частном доме

После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.

Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.

Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.

По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов. Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления. Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии

Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

1. Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
2. Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
3. Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

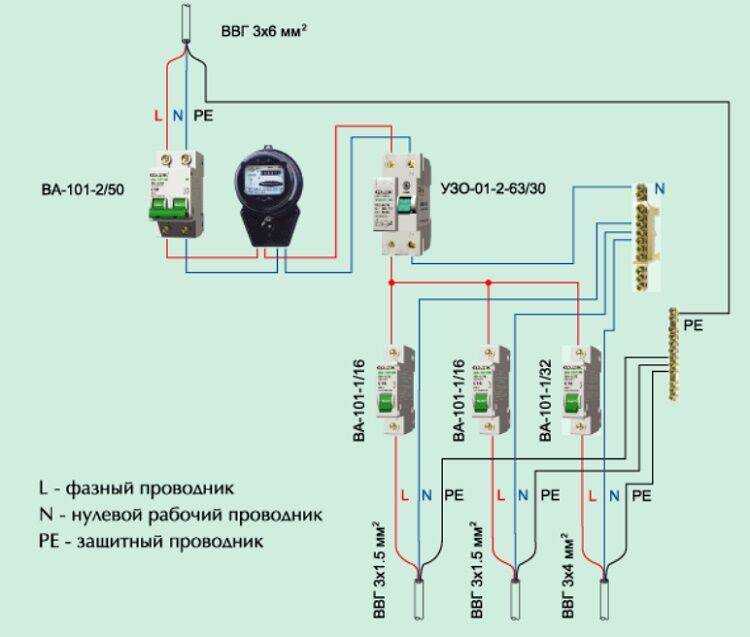

Устройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

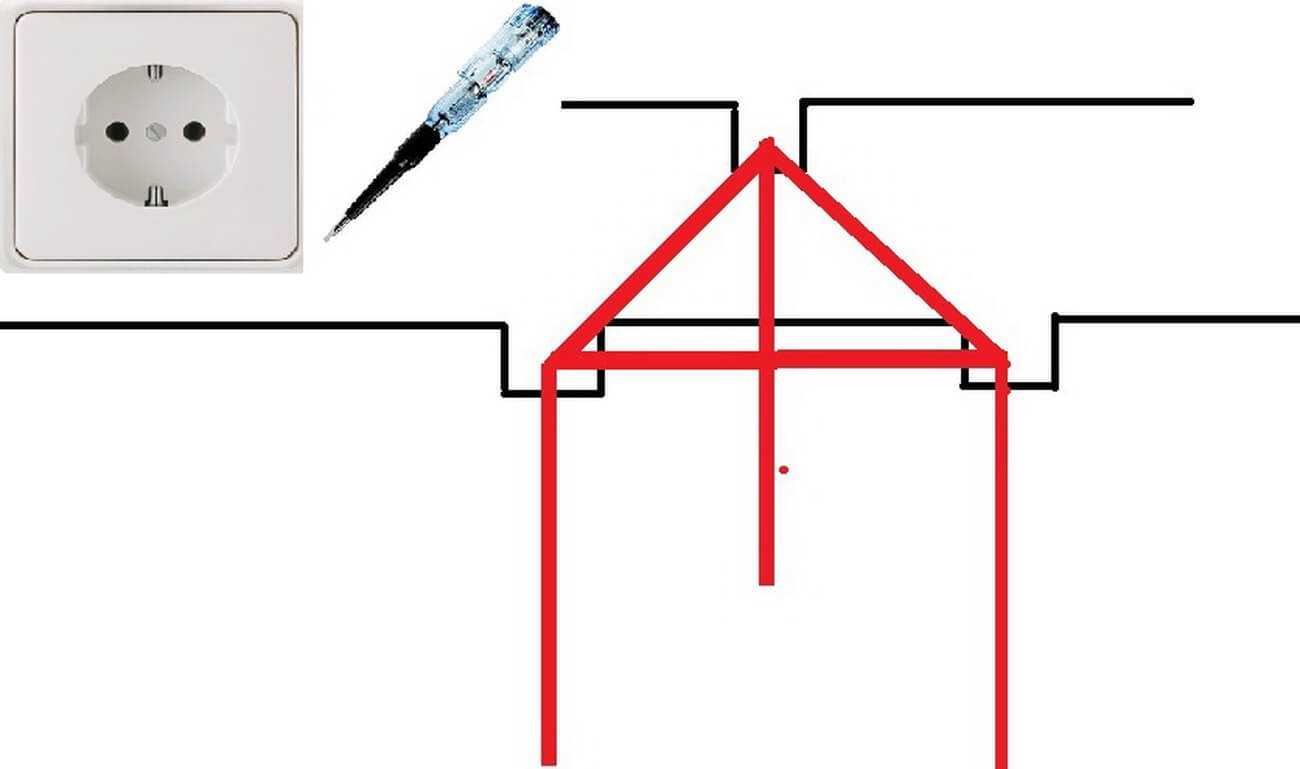

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье «Контур заземления, что собой представляет и как он работает»

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Когда нельзя, но очень хочется

Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.

Минусы зануления:

1. При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
2. Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подробнее об опасности зануления в этом видео:

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.

Заземление через трубы отопления или водопровод

Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).

Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты: В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

• Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
• Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
• Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.

На фото приведен вариант организации защитного заземления

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

• Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
• То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

• Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
• Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
• В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.
