Местная вытяжная вентиляция

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
Сборка каналов воздухоотвода.
Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
Запуск и наладка.
Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

Вход свежего воздуха монтируется в нижней части дома.
Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
Выход воздуха монтируется в противоположной части дома, дальше от входа.
Выход нужно устраивать в верхней части стены и дома.
Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

очистительный фильтр;
калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
вентилятор;
рекуператор;
кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Вытяжная вентиляция.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух.

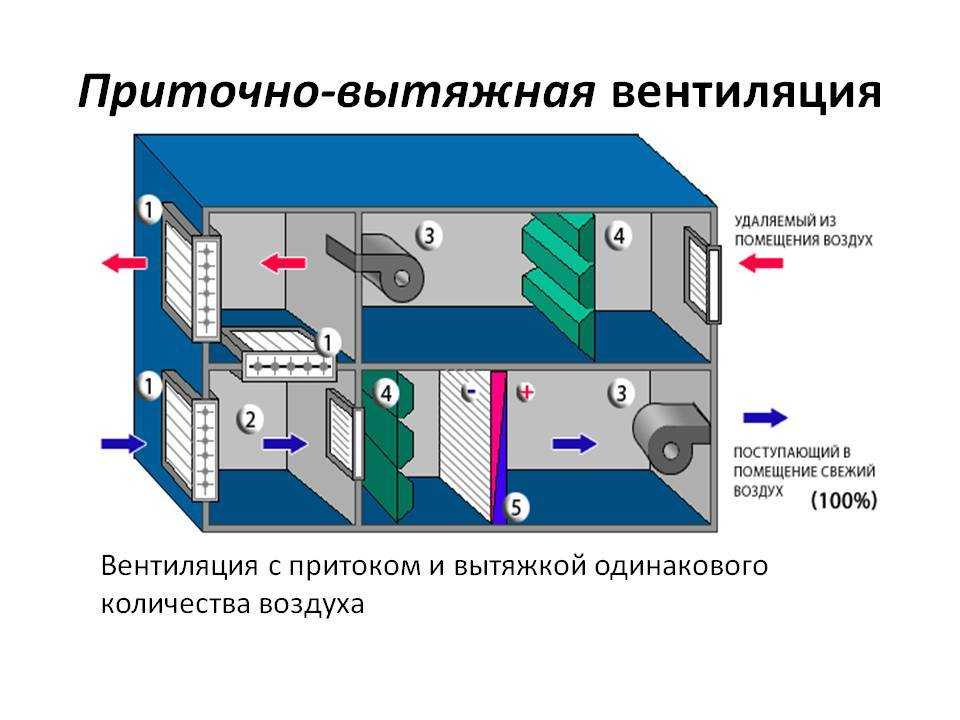

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).

Расчет вентиляции горячего цеха

Расчет производится с учетом следующих критериев:

тип установленной техники для готовки;
тип зонта, высота размещения над рабочей поверхностью;
наличие-отсутствие краевых завес;
тип пищи, которую планируется готовить;
направление воздухопотоков внутри кухни.

Методы расчета:

Метод кратностей воздухообмена

Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.

Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.

Метод скорости всасывания

Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки

Стороны примыкания к стене не учитываются

Стороны примыкания к стене не учитываются.

Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.

Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.

Метод мощности оборудования

Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.

Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.

Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.

Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.

Метод типа оборудования

Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.

Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.

Механическая вытяжная система

Сегодня вытяжки в вентиляционные каналы производятся как зарубежными, так и отечественными компаниями. Особого внимания заслуживает агрегат со следующими техническими характеристиками:

Таблица 1. Характеристики вытяжного блока BW-700

Стоимость таких агрегатов варьируется в диапазоне от 30 до 130 тыс. руб., исходя из мощности агрегатов. Если говорить о применении установок в загородных домах и квартирах, то это просто нецелесообразно. Обусловлено это тем, что параллельно требуется обеспечить приток свежего кислорода с улицы. Бытовые приточные клапаны с этой задачей просто не справятся.

Профессионалы настоятельно рекомендуют устанавливать их в крупных промышленных объектах, производственных комплексах, цехах.

О том, как правильно устанавливать вытяжную вентиляцию, смотрите ниже:

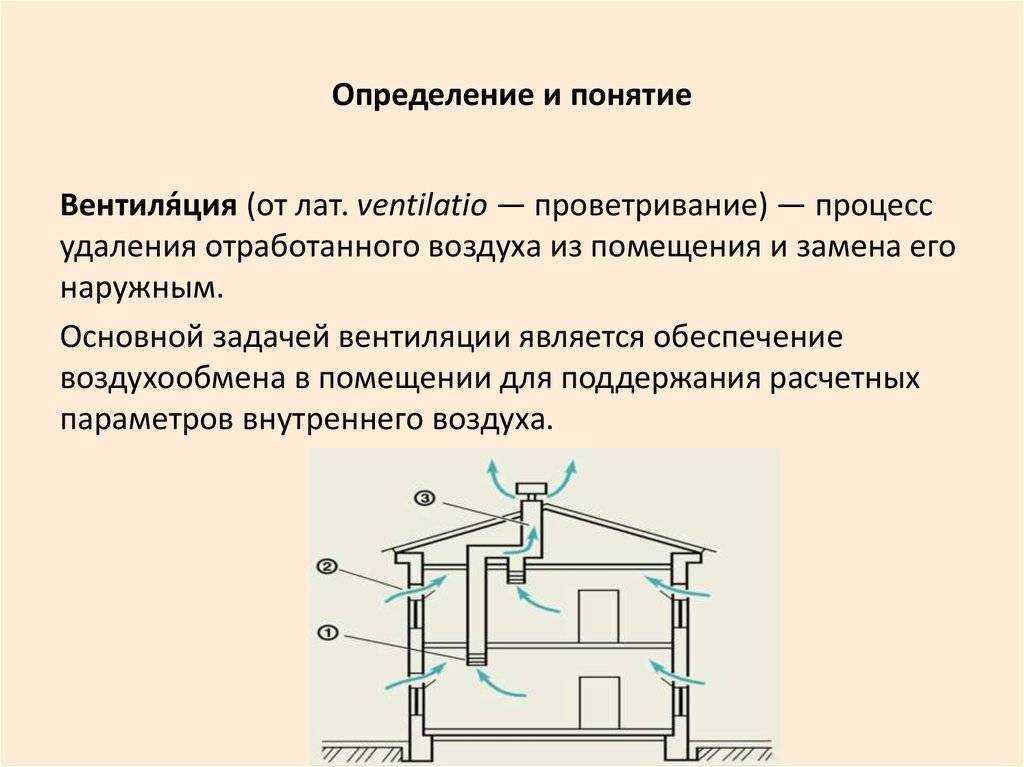

Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

отсутствие шумов;
работа без аварий;
дешевый монтаж;
энергонезависимость;
высокая надежность;
мягкий микроклимат;
экономичность.

Недостатки такого типа воздухообмена:

слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
тяга зависит от времени года и высотности дома;
регулирование интенсивности невозможно;
почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
отсутствие обработки воздуха;
для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

запотевают стекла;
на кухонных стенах образуется жирный налет или грибок;
зимой повышенная влажность.

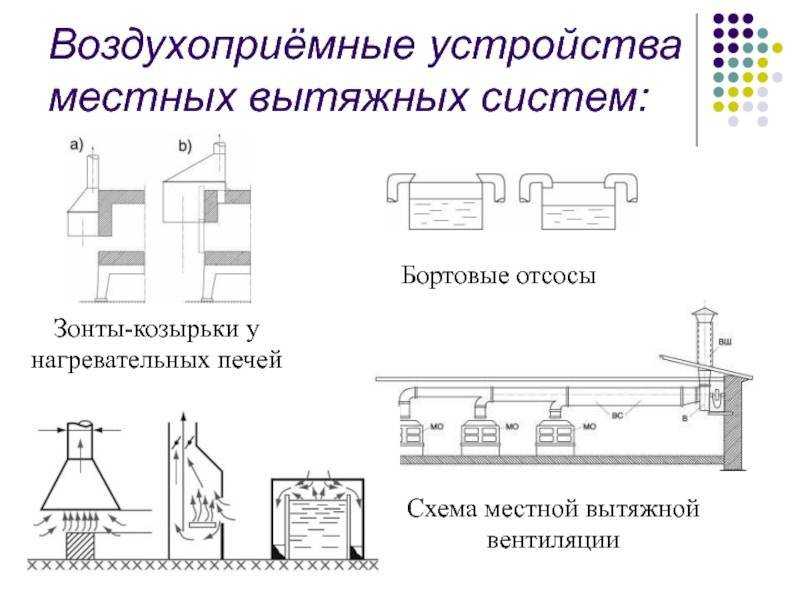

Разновидности местных отсосов

Одна из основных разновидностей такого типа вытяжного устройства — местный отсос. На данный момент существует несколько типов подобной техники.

Полуоткрытый отсос – чаще всего в качестве такого оборудования используются вытяжные шкафы, иногда – вентилируемые камеры.

Такие устройств могут обеспечивать самое быстро и эффективное удаление мелких частиц из воздуха при небольшом его расходе. Существует несколько видов подобных отсосов. Для вывода веществ из воздуха при повышенной влажности, а также с высокой температурой используются оборудование с вытяжкой, расположенной в верхней части устройства. Оснащенные нижним забором воздушной смеси шкафы применяются для вывода «тяжелой» воздушной смеси. Портативные устройства, где забор воздушной смеси осуществляется со стороны, применяются в основном для вывода пылящих типов загрязнений.

Боковой отсос

Боковое устройство забора воздуха применяется в том случае, когда требуется иметь доступ к источнику выделения загрязняющих веществ со всех сторон. Зонты вытяжного вида – один из наиболее простых типов такого оборудования. Устанавливаются они в таких местах, где выделяющиеся загрязнения самостоятельно понимаются вверх. Неплохая эффективность оборудования этого типа достигается благодаря значительным объемам удаляемой воздушной смеси.

Закрытый воздухозаборник имеет вид большого чехла, где есть специальные отверстия, сквозь них внутрь оборудования поступает воздух вместе с загрязняющими веществами.

С учетом всего вышесказанного, можно с уверенностью утверждать, что вытяжная вентиляция местного действия – прекрасный способ быстро и качественно удалить загрязненную воздушную смесь из локализованного места, не допуская ее распространения на остальную часть помещения. При этом удаленный воздух заменяется таким же количеством свежего.

Из-за своих особенностей подобный тип систем очистки воздушной смеси предназначен для использования в первую очередь на производстве, но иногда такую вентиляцию можно встретить и в жилых помещениях.

Местная вытяжная система решает проблему очистки воздуха на опасных участках производства. Загрязнения типа аэрозолей, дыма, газов, абразивной пыли могут быть удалены с рабочего места сотрудника. Это избавит его от длительного воздействия вредных выбросов на организм. Здоровье и работоспособность будут обеспечены. В быту многим известен пример локального вентилирования — кухонная вытяжка.

Подобный тип системы отличен от общеобменного вида, так как решает проблемы точечным способом. Например, если выброс сосредоточен в конкретном месте, то вентиляция удалит его, предотвратив распространение. По такому принципу действуют лабораторные вытяжные шкафы, воздухозаборники опасных производств.

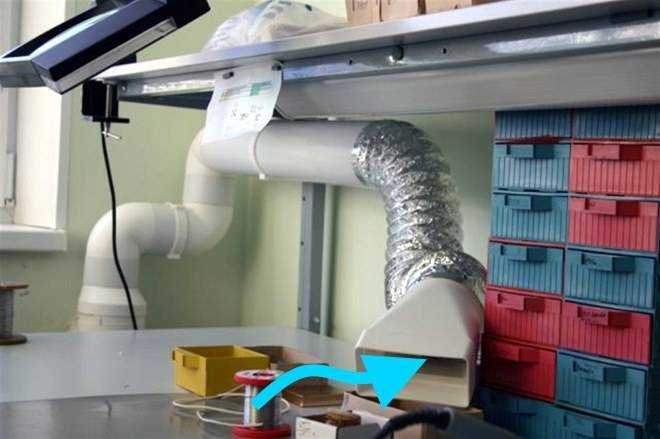

Местная вытяжка для лаборатории пром.электроники

Почти во всех случаях в конструкции присутствует фильтр, задерживающий типичные для данного места примеси. Так на кухне это жировой и угольный фильтр, а в токарном станке — несколько пылевых. Производственные выбросы также тщательно очищаются, ведь атмосферу загрязнять нельзя. Вытяжная вентиляция через стену на улицу часто применяется в подобном оборудовании. Но также воздух может проходить в сеть общей вентиляции.

Вредные вещества удаляются местной вытяжкой с помощью отсосов. Последние должны соответствовать следующим требованиям.

Покрытие места локализации выбросов.
Прибор не препятствует нормальной деятельности сотрудника на своем рабочем месте.
Газы и выбросы устраняются в естественных направлениях. В случае, если они горячие, — вверх, а пыль — вниз.

Местная вытяжка помогает соблюдать безопасную работу, снижает риск заболеваний, не загрязняет среду и экономит затраты на общедомовую либо производственную вентиляцию.

Правила монтажа естественной вентиляции

Начинать монтировать естественную вентиляцию помещений следует с разметки. Сначала определяется расположение вентиляционного канала и размечается место под решетку. Перед началом работ следует убедиться, что в стене на выбранном месте не проходят трубы, провода.

После для оборудования вытяжки устанавливается воздухозаборный клапан. Стена сверлится в нужном месте, создаются отверстия с помощью алмазной коронки. На место устанавливается весь узел, крепится саморезами. Снаружи отверстие закрывается решеткой.

Сделать естественную вентиляцию в частном доме можно с помощью гофрированной трубы, вентиляционных заборных и переточных решеток. Недостаток гофры в создании шума во время сильного потока воздуха.

При небольшом удалении от наружной стены монтаж системы лучше делать из прямоугольной пластиковой трубы. Устанавливать ее своими руками сложнее, надо обеспечить герметизацию стыков. Количество изгибов не должно превышать 3 шт. Фитинги подбираются соответствующие, закругленные.

В частных домах типа коттедж шахты не строят. Воздух выводится через стену или крышу. Вытяжной канал располагается как можно выше, в идеале прямо под потолком. По шаблону вырезается отверстие в стене, устанавливается решетка и крепится к ней воздуховод.

На крыше в местах выхода труб желательно поставить дефлектор. Он усилит тягу, защитит отверстие от попадания инородных предметов и птиц, придаст выводу трубы эстетичный вид.

Выводные каналы естественной вентиляции устанавливают на кухне, в ванной комнате, туалете. В жилых комнатах монтируются переточные клапаны на окнах или пробиваются отверстия в стенах. Поток воздуха будет выходить на улицу их влажных помещений, унося с собой капельки воды, жира, запахи. Комнаты будут наполняться свежим воздухом, насыщенным кислородом.

Классификация принудительных систем

Для промышленных предприятий используются комбинированные системы, включающие создание естественных потоков и использование энергетических установок (воздуходувок, генераторов тепловых завес, вентиляторов и т.д.). С помощью энергетических установок можно подавать подготовленные воздушные массы на значительное расстояние, с которым не в состоянии справиться естественный приток воздуха. Промышленные системы могут быть локальными и общеобменными.

Локальные системы используются на промышленных предприятиях, где технологический цикл требует подачи обработанного воздуха в определенную зону критически высокой температуры или высокого загрязнения. Отводимый поток в этой конфигурации является локальным и превышает приток, т.е. открытые элементы не распространяются по всему цеху, а стабилизируются в выделенной зоне.
Общеобменная система формируется для магазинов с низким уровнем загрязнения по всей площади. В этом случае не требуется высокомощное оборудование, а воздухообмен осуществляется постепенно, с тщательно рассчитанной кратностью.

Для жилых зданий используется общая схема обмена воздушных масс, если в здании нет помещений с особыми требованиями к вентиляции (например, спортивных залов или бассейнов). В этом случае создается дополнительная система, которая не связана с основной системой. Его можно включить вручную (когда в комнате находятся люди) или по таймеру.

Установка PVV обеспечивает расчетное движение воздушных масс по всему объекту, не создает “мертвых зон”, эффективно удаляет отработанный воздух из помещений с предварительной очисткой (для промышленных предприятий).

Расчет вентиляционных систем

Пример схемы вентиляции дома

Вычисления делаются на основе объема и площади помещения. Упрощенная формула для расчета воздухообмена в механических системах вентилирования такая: на 1м2 приходится 3м3 поступающего воздуха.

То есть нужно умножить площадь комнаты на 3, получится скорость воздухообмена, выраженная в м3/ч.

Затем нужно подобрать сечение воздуховодов. Эта таблица поможет сделать выбор:

Ширина × высота в мм	Расход воздуха в м3/час при скорости в м/сек
	1	2	3	4	5	6	7	8
100 × 150	54	108	162	216	270	324	378	432
100 × 200	72	144	216	288	360	432	504	576
150 × 150	81	162	243	324	405	468	567	648
150 × 200	108	216	324	432	540	648	756	864
300 × 300	324	648	972	1296	1620	1944	2268	2592
300 × 500	540	1080	1620	2160	2700	3240	3780	4320

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О — объем воздуха, регламентированный санитарными нормами; m — расход свежего воздуха на одного рабочего в час; n — количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

при наличии проветривателей m=30 кубометров в час;
без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв — вес вредного вещества, поступающего в воздух за 1 час; Ко — удельная концентрация вредного вещества в воздухе помещения; Кп — концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q — c * Ol(Tr — Tp)/c(T1-Tp)],

здесь: Ol — объем удаляемого локальными вытяжками воздуха; q — количество тепла, выделяемого станками и продукцией; c — теплоемкость, берется из справочника, равняется 1,2; Tr — температура удаляемого из рабочей зоны воздуха; Tp — температура притока; T1 — температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g — 9,8 — ускорение свободного падения, L — длина воздуховода, Ωh — плотность воздуха на улице, Ωb — плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv—tp),

здесь: 3,6 — удельная теплоемкость, Q — суммарный теплоприток, tv — температура выдува, tp — температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r — потеря давления на отрезке, L — длинна отрезка воздуховода, z — потери от сопротивления.

Расчет

Проектирование вытяжной вентиляции является основным этапом устройства как бытовой, так и производственной системы. Бытовая вентиляция рассчитывается в основном исходя из нормируемого воздухообмена. Проектирование заключается в нахождении нужного параметра в нормах и правилах и расчета количества приточного и вытяжного воздуха для каждого из жилых помещений.

Для квартиры и дома существуют и активно используются СНиПы, в которых указан нормируемый воздухообмен для каждого помещения. Для квартир это СНиП 31-01-2003 «Здания жилые многоквартирные». При расчете необходимо вычислить объем каждого помещения его назначение, после чего определить количество воздуха, которое необходимо удалять или подавать в каждую комнату по следующим правилам:

жилые помещения при площади на одного жильца до 20 м2 – 3 м3 воздуха на 1 м3 площади;
жилые помещения с учетом того, что человека приходится более 20 м2 – 30 м3/ч на одного человека;
кухня, оснащенная электрической плитой – 60 м3/ч;
кухня с газовой плитой 100 м3/ч;
кладовые – обмен 0,2 крат в час;
помещения с котлами и другими газовым оборудованием – 100 м3/ч;
ванные, санузлы и туалеты 25 м3/ч.

Аналогично берутся данные и для жилых частных домов. Для таких зданий актуальным является СНиП 31-02-2001 «Дома жилые одноквартирные». Также существуют свои нормы для промышленных и общественных зданий.

Клапан обратный на вытяжку

Отдельно стоит поговорить о том, как проводится расчет местной вытяжной вентиляции. В основном на производстве локальные вытяжные системы рассчитываются исходя из типа и количества загрязняющих веществ. Расчет производится таким образом, чтобы приток, замещающий вытяжной воздух, полностью разбавлял загрязнения до предельно допустимой концентрации. В расчете используется количество поступающего вещества за определенный период времени.

3 Методика и формулы расчёта вытяжной системы

Рассмотрим подробнее, как выполняется расчёт местной вытяжной вентиляции для производственных помещений. Необходимо отметить, что для поглощения потенциально вредных веществ используют зонтообразные отсосы. Эти элементы поставляются вместе с вытяжной вентиляцией, впрочем, их можно изготовить и собственноручно.

Навесной зонт

Оптимальный способ – рассчитать размеры зонта по формулам, представленным ниже. Предварительно необходимо установить следующие значения:

a,x, b – предполагаемые размеры выбрасываемой площади;
V3 – ориентировочная скорость забора воздуха внутрь зонта;
Z – высота размещения конструкции над зоной загрязнения;
Vв – скорость перемещения воздушных масс в зоне работы.

Монтаж вытяжной вентиляции осуществляют только после определения высоты установки заборной конструкции, поскольку от данного показателя зависит эффективность функционирования системы в целом. Как правильно это сделать? – Повесить зонт как можно ниже, что позволит вывести все опасные суспензии.

Размеры изделия определяют по формулам:

A=0,8*Z+a, B=0,8*Z+b или D=0,8*Z+d

Местная вентиляция в производстве

Одним из важных вопросов охраны труда в любом производственном цехе и на целом предприятии является общая и местная вентиляция. Особенно важны применяемые системы в отраслях металлургической, химической и легкой промышленности. Устройства местной вентиляции применяются на каждом рабочем месте, где процесс деятельности рабочего не проходит бесследно (образовывается дым, испарения, поднимается пыль и т.д.).

Вентиляция производственных помещений, оснащенная в отведенных местах, может проводиться при помощи:

воздушного душа;
завесы;
вытяжных зонтов;
отсасывающих панелей;
отсосов;
вытяжных шкафов.

К разновидности приточной системы относят воздушный душ и оазис. Такие устройства локального назначения позволяют подавать чистый воздух в рабочую зону, обеспечивая человека необходимой безопасностью.

Вентиляция производственных помещений может быть и общей. Ее преимущество – обеспечение воздухообмена во всем здании или в его отдельном этаже. Местную же систему, характеризует локальное действие, на отдельную точку, зону или участок. Несмотря на более высокий КПД для производства, устройство общей системы воздухообмена уступает локальным установкам в целесообразности применения в рабочем процессе. То есть, первоочередное – это здоровье работника, который находится в условиях повышенной концентрации вредных химических газообразных веществ.

Расчет, схема и монтаж вытяжной вентиляции

Установка любого вида вентиляции – довольно трудоемкий процесс. Только обученные специалисты могут правильно подойти к этому вопросу.

Методы расчета параметров систем вентиляции

Начинать всегда следует с расчета вытяжной вентиляции. Для этого нужно знать, какое количество воздуха необходимо принудительно удалить из помещения. Существуют государственные и санитарно–гигиенические нормы, регламентирующие нормативы в данной области.

Статья по теме:

Опытный инженер всегда знает, где найти необходимую информацию. Пользуясь опорными сведениями и таблицами, он рассчитает количество циркулируемого воздуха и то, какими параметрами он должен обладать. Система вытяжной вентиляции жилого дома рассчитывается с учетом этих правил. Для этого используется несколько основных методов: по площади помещения, по кратностям и по СНиП.
