Обозначение розеток и выключателей на чертежах и схемах

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Обозначение выключателей

Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:

Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:

Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.

Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:

Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.

Они также бывают двухклавишными или трёхклавишными:

Условные знаки для других приборов

Условное обозначение УЗО

Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.

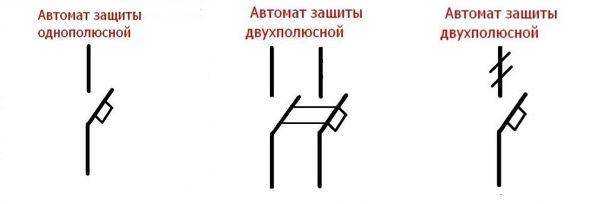

Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.

Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.

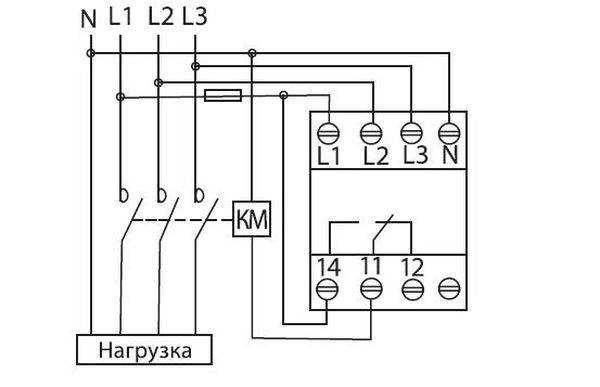

Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.

Для аппаратов подсветки и освещения используется несколько графических символов:

• квадрат – люминесцентный источник света 600х600 мм;
• прямоугольник – люминесцентный светильник 600х300 мм;
• квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
• большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
• узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
• кружок, разделенный дугой – устройство с лампочкой высокого давления;
• круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
• круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
• круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
• круг – светильник с галогенкой или лампой накаливания;
• круг, разделенный на 6 сегментов – люстра;
• прямоугольник – линейный люминисцентный светильник;
• прямоугольник с 2-мя черточками – линейный светодиодный светильник;
• черный бантик – аварийный светильник.

Условные обозначения в электрических схемах

Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.

Виды электросхем, принятых в отечественной практике

Условное обозначение электрических розеток на схемах Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

• однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
• полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Монтажный чертеж

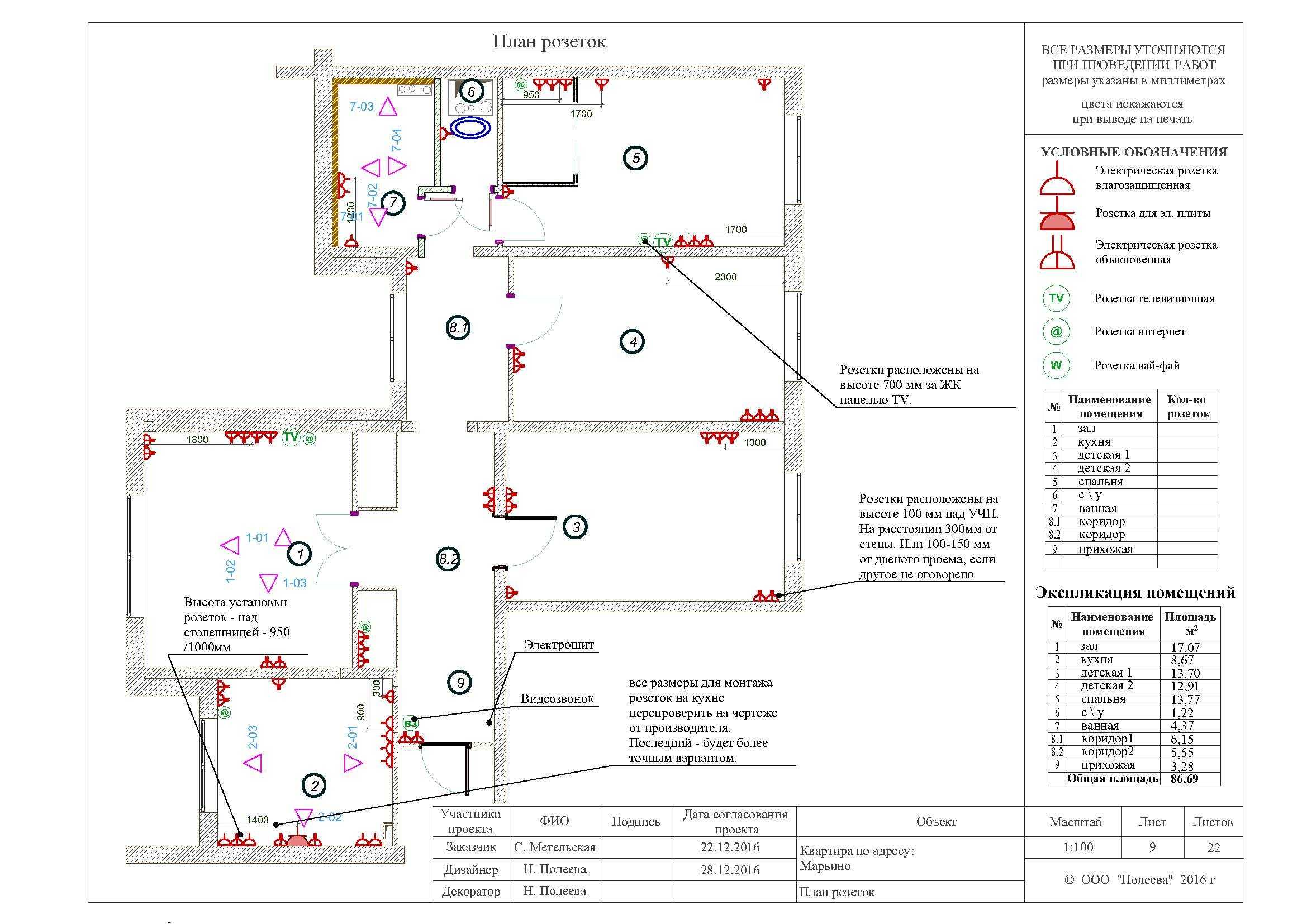

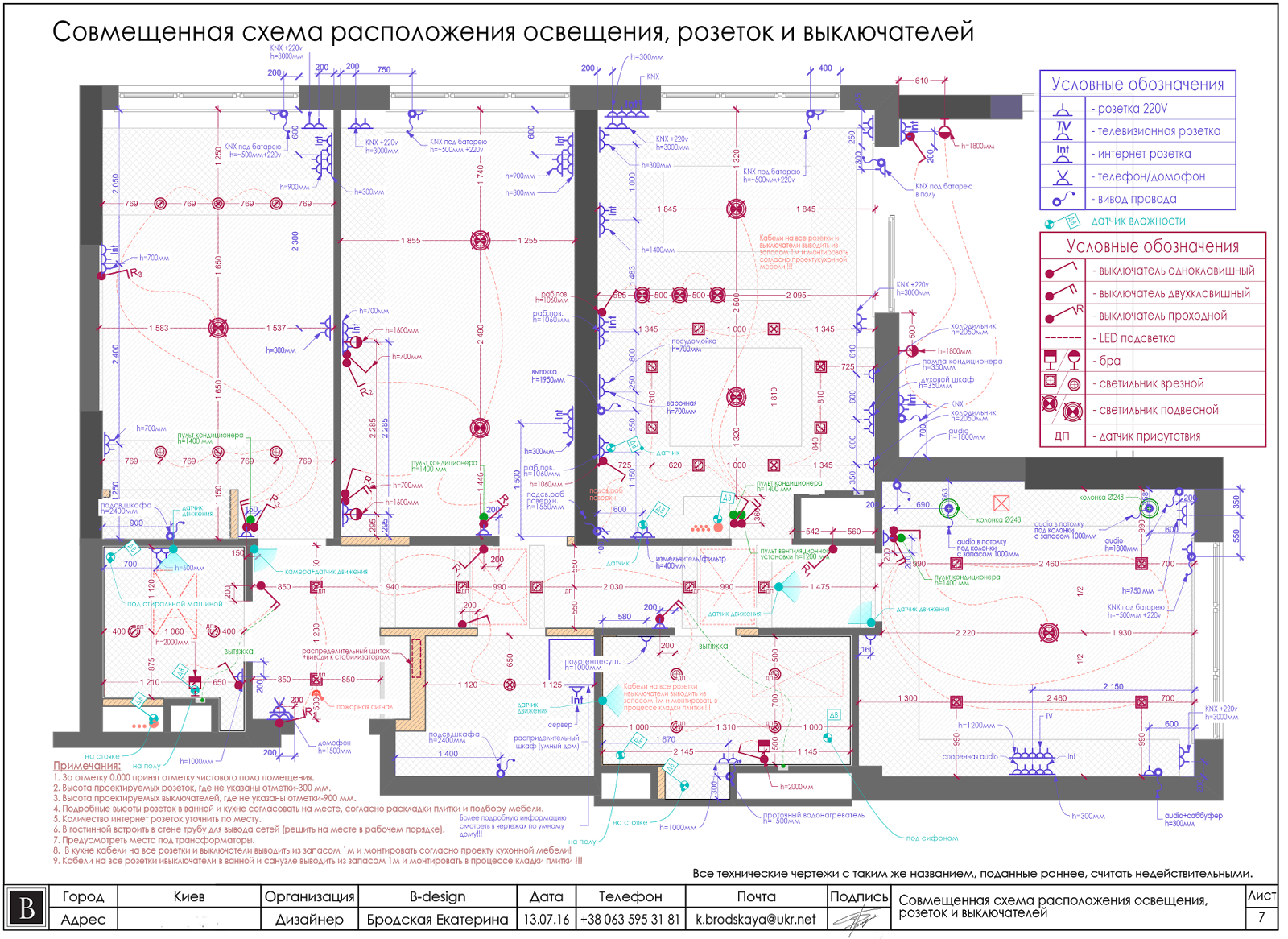

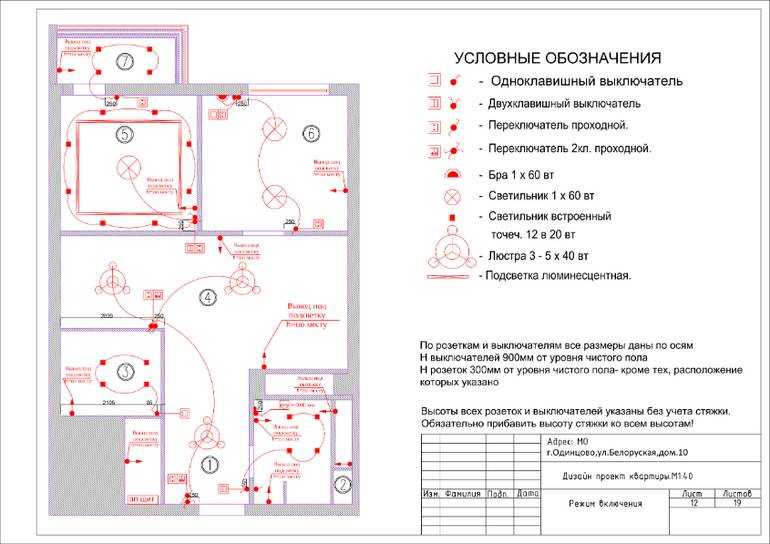

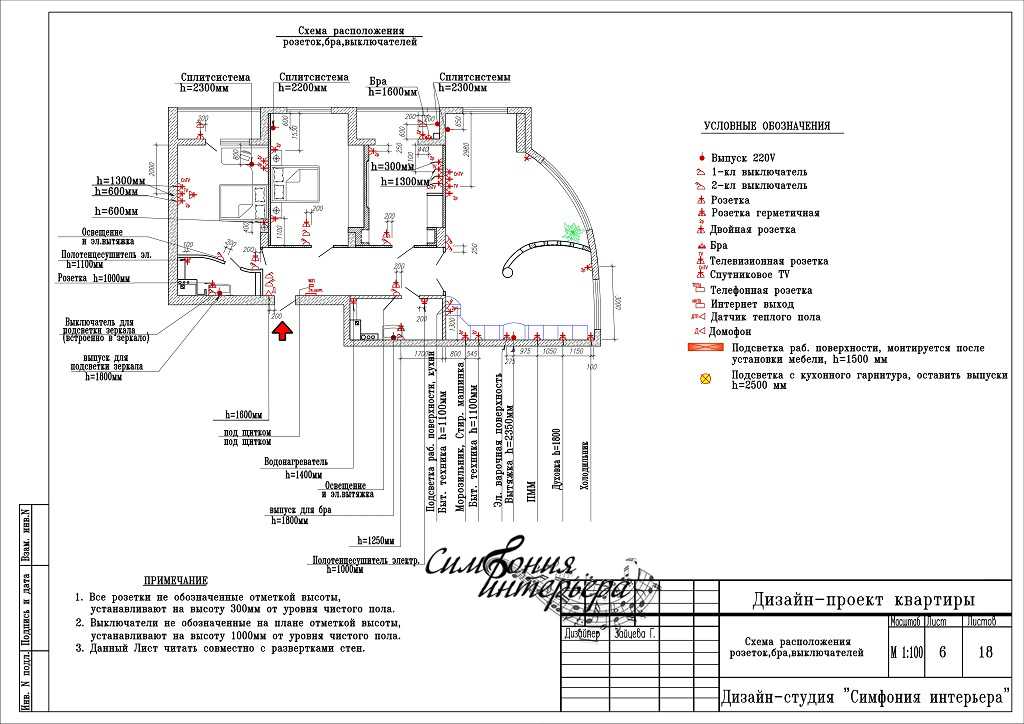

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

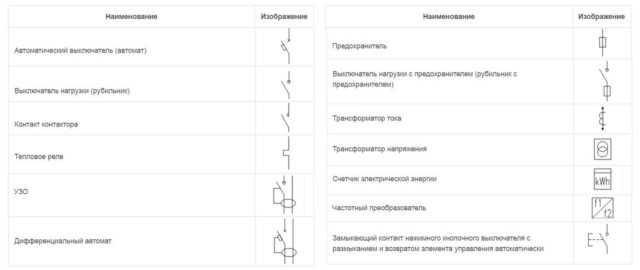

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

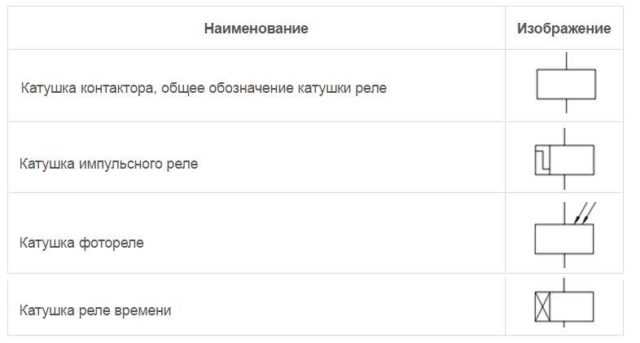

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

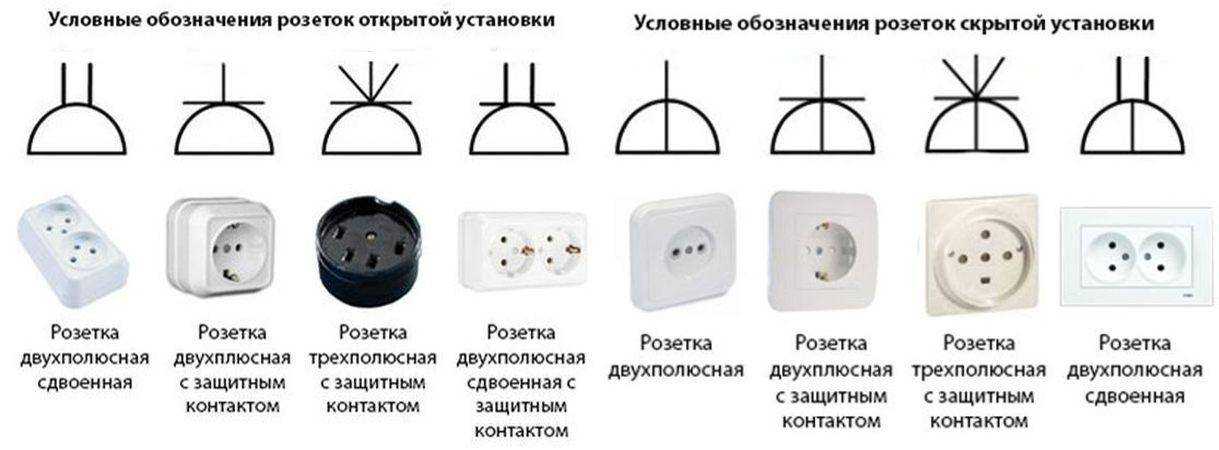

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Графические символы в электрике

Графические символы подразделяются на базовые изображения, на обозначения шин и проводов, обозначения линейных схем, символы розеток и другие элементы.

Основные базовые изображения являются обязательными, в них несложно разобраться даже начинающему мастеру, без них не обходится ни один электроприбор. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют маленькие размеры и применяются почти повсюду, что озадачивает новичков. Не лишним будет знать схематичные изображения этих элементов.

Несколько примеров базовых изображений:

• диоды обозначаются треугольником, пересекаемым линией;
• окружность с диаметром 12 мм указывает на транзисторы;
• для обозначения резистора используется прямоугольник (размер 4х10мм);
• катушки изображаются дуговыми линиями в количестве от 2 до 4, все зависит от назначения;
• значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.

К базовым изображениям относятся функции подвижных и неподвижных контактов, с указанием в схемах.

Изображения проводов, кабелей и шин

Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней рассмотрим их виды и значение:

Например, прямая линия с точкой на конце обозначает, где заканчивается проводка, а на линии из нескольких проводников будут нанесены засечки. В необходимых случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.

Условное обозначение проводки на электросхемах Обозначение проводки в трубах и гофрорукаве Обозначение прокладки шин и шинопроводов

Схематически изображаются провода, которые отличаются назначением и способом прокладки. Все обозначения помогут выбрать подходящий для монтажных работ материал и позволять судить о мощности электросети.

Как изображаются однолинейные схемы?

Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.

При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов

Обозначения ламп и светильников

Эти символы особенно необходимы, если в доме есть сложные светильные установки. В отличие от остальных обозначений они достаточно просты и легко запоминаются.

К примеру говоря, обычным кружком обозначается светильник с галогеновой лампой или лампочкой накаливания; узкий и длинный прямоугольник указывает на люминисцентную лампу. Специальная символика есть даже для ламповых патронов.

Обозначение светильников на электросхемах

Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению своего жилья.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

• скрытой установки;
• открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

• без защиты IP20;
• с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программыAutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

В чем разница между розетками 5 и 6 категории

Розетки категории 5 появились в середине 1990-х годов и поддерживают скорость сети до 100 Мбит/с. Расширенная версия категории 5 стандарта CAT5E поддерживает и гигабитные сетевые приложения.

Затем появились гнезда категории 6 (CAT6), способные поддерживать гигабитные сети и имеющие производительность до 250 МГц, что позволяет создавать сети стандарта 10GBASE-T со скоростью передачи данных до 10 Гбит/с. Постепенно CAT6 вытесняет кабели CAT5E как в офисах, так и в жилых помещениях. Самая новая категория 6A (CAT6A) поддерживает скорости передачи данных до 10 Гбит/с и имеет полосу пропускания до 500 МГц.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Проектирование СКС и ЛВС

Любой современный офис невозможно представить без компьютеров, принтеров и другого электронного оборудования. Каждому сотруднику необходим доступ к локальным ресурсам компании, почте, интернету, телефону. Все эти задачи помогает решить грамотно построенная структурированная кабельная система или сокращенно СКС.

Для грамотного построения сети необходимо выполнить проектирование СКС, по результатам проекта и готовых спецификаций можно просчитать стоимость реализации и приступать к монтажу СКС.

С чего начать проектирование СКС?

Любое проектирование начинается с технического задания или задания на проектирование. В нем описываются требования к сети (5 или 6 категории, одномодовый или многомодовый оптический кабель), количество розеток на рабочее место или принтер, высоту установки розеток и т.д.

В первую очередь необходимо подготовить план помещения и на него нанести месторасположение следующих объектов:

• Компьютеров;
• Серверов;
• Сетевых хранилищ;
• Принтеров;
• Видеокамер;
• Точек доступа Wi-FI;
• Контроллеров инженерных систем (автоматики, диспетчеризации, слаботочных систем и т.д);
• Лючков в полу;
• Мест межэтажных переходов;
• Возможных мест прокладки лотков.

Если необходимо оборудовать СКС существующее здание, то проектные работы начинаются с обследования объекта, во время которого определяется тип полов, потолков и стен. По результатам обследования выбираются типы прокладки проводниковой продукции и монтажа розеток (встроенные, накладные).

Если здание еще не построено, то тип отделки помещений берется из раздела «Архитектурные решения».

После определения всех сетевых устройств и расположения их на плане можно приступать к выполнению проекта в автоматизированных системах проектирования.

На данный момент самыми распространёнными САПР для СКС являются AutoCad и NanoCad СКС.

Для выполнения проекта необходимы знания нормативной документации по условным обозначениям и правилам оформления чертежей.

Условные обозначения розеток СКС не нормируются, поэтому у разных организаций встречаются различные обозначения:

В базе NanoCad используются такие обозначения:

Можно применять любые, какие вам больше нравятся. В нашем проектно-монтажном бюро принято применять такое обозначение:

Расстановку розеток, шкафов и коробов наносим на план:

Собрав планы, создаем принципиальную схему сети СКС:

Далее подробно разрисовываются шкафы:

Выполняются кроссировки патч-панелей в шкафах:

Собирается кабельный журнал и спецификации.

Проектирование СКС лучше доверять квалифицированным специалистам, обладающим ежедневным практическим опытом в данной сфере. Опыт наших сотрудников подтверждает портфолио, где можно найти самые разные проекты: от маленьких офисов до ЦОДов.

Расчет стоимости обычно ведется за порт, но все проекты индивидуальны, поэтому мы не размещаем стоимость на сайте, Для определения стоимости проектирования СКС направляйте запрос с планировками и техническим заданием. Мы в кратчайшие сроки сформируем и отправим вам коммерческое предложение.

Источник
