Монтаж водяного теплого пола собственноручно
После того как Вы закупили материалы, можно приступать к монтажу.
Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта
Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:
2.1. Очистка основания2.1.1. Бетонный пол
Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.
2.1.2. Деревянный пол
Просто очистить поверхность от крупного мусора.
2.2. Утепление основания2.2.1. Бетонное
В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:
Видео монтажа утеплителя к бетонному основанию
2.2.2. Деревянное
Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.
2.3. Монтаж демпферной ленты
Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.
2.3.1. Бетонная или кирпичная стена
Видео монтажа демпферной ленты к бетонной или кирпичной стене
Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.
2.3.2. Деревянная, гипсокартонная, стена со штукатуркой
Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой
В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.
2.4. Арматурная сетка
Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.
Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.
Видео монтажа арматурной сетки
2.5. Крепления для трубы
Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.
Об этом уже говорилось в пункте
Крепежные элементы для трубы
2.6. Укладка трубы
Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:
- двойной спиралью (рис.1);
- змейкой (рис.2);
- двойной змейкой (рис.3).
Схемы укладки трубы теплого пола
Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.
К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).
Начинать монтаж рекомендуем с самых дальних от коллектора контуров!
Видео укладки трубы водяного контура
2.7. Монтаж коллектора
Коллектор обычно монтируется в специальный шкаф и на стену.
2.7.1. Сборка коллектора
Для начала надо собрать коллектор и закрепить его на месте.
Видео-инструкция по сборке коллектора
2.7.2. Обвязка коллектора
После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.
Видео по обвязке коллектора водяного пола
2.7.3. Опрессовка системы
После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.
Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.
Видео-инструкция по заполнению водяного теплого пола теплоносителем
После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.
Понятие и цели опрессовки
Опрессовка проводится перед заливкой стяжки, чтобы заранее выявить протечки
Монтаж теплых полов подразумевает наличие качественной системы – труб без дефектов и протечек. Опрессовка заключается в создании избыточного давления, которое позволяет обнаружить разрывы соединений и скрытые неполадки труб. По окончании работ можно исправить существующие проблемы и заливать стяжку.
Испытание трубопровода давлением необходимо для проверки:
- скрытых заводских дефектов труб;
- прочности и целостности корпусов радиаторов, теплообменников, арматурных элементов;
- качество крепежных соединений;
- выдержку клапанов, задвижек, манометров и кранов.
Посредством комплексных мероприятий можно проверить качество подачи горячей воды, канализационного слива, скважину.
Особенности проведения опрессовки своими руками
Места протечек дополнительно обжимаются фитингами
Опрессовать водяной теплый пол, сделанный своими руками, можно гидравлическим или пневматическим способом.
- Подготовка с учетом типа покрытия. Для бетонной стяжки опрессовку производят перед заливкой. При наличии полистирольной или деревянной поверхности – но закрытия теплотрассы фанерой или ГКЛ.
- Тестирование коммуникаций. Все контуры обогрева подключаются к распределительному коллектору и проверяются по отдельности. Участки заполняются водой, пока воздух не будет вытеснен полностью. Для регулировки используются вентили обратки и подачи.
- Холодное испытание металлопластиковых коммуникаций. Ее можно сделать холодным теплоносителем с давлением 6 бар и выдержать систему 24 часа. Если давление не повысилось, магистраль исправна.
- Проверка полиэтиленовых труб. Систему нагружают давлением, в 2 раза больше стандартного, но не меньше 6 бар. Через 30 минут показатель восстанавливается. Операция проводится трижды, потом давление приводится в опрессовочный режим и оставляется на 24 часа. Если показатель упал менее, чем на 1,5 бара, система исправна.
Дополнительное тестирование выполняется посредством нагнетания давления теплоносителя, находящегося под температурой 81-86 градусов на протяжении 30 минут. В это время осматриваются фитинги, если они ослабли – подтягиваются.
Заполняем систему правильно
Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем
В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость
Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.
Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко. выполняется в следующем порядке:
- Откройте всю отсекающую арматуру основных контуров (кроме слива).
- Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
- Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
- Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
- Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
- Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.
Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.
После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.
Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.
Первый пуск и опрессовка системы отопления водяной теплый пол
По окончанию монтажа, перед укладкой стяжки или формированием напольного покрытия, проверяется функциональность теплого пола в рабочем режиме. Для этого необходимо запустить всю систему в тестовом режиме. Задача такого пуска заключается в проверке работоспособности всех элементов отопительной системы. В результате пуска определяется интенсивность циркуляции теплоносителя по водяному контуру, как осуществляется нагрев поверхности пола, существуют или изъяны и сбои в работе отопительного оборудования.
На практике используются три способам проверки работоспособности водяного пола. Какие они, рассмотрим более детально.
Проверка и тестовый запуск
После сборки системы требуется узнать ее работоспособность и устранить недочеты монтажа. Проверка проводится по окончании промывки и заполнения теплоносителем. Если она успешна, систему эксплуатируют в контрольном режиме.
Способы тестирования
Обнаружить недочеты установки теплых полов и проверить коммуникации можно следующим образом:
- Прогонка при рабочей температуре. Показатель поднимается постепенно до 20 градусов, а через 2-3 часа повышается еще на 5 градусов. При наличии протечки система останавливается, поломки устраняются. Теплоноситель доводится до проектной температуры, магистраль выдерживается 2-3 дня.
- Тестирование избыточным давлением. Вода работает при стандартной температуре, но давление повышается в 1,5-2 раза. Если оно упало не больше, чем на 1,5 бара, течь отсутствует.
- Сухая опрессовка. В магистраль закачивается воздух под давлением в 2-3 раза больше нормы. Работы производятся перед заливкой стяжки с проектной температурой воды.
Последовательность контрольного пуска
Систему тестируют при полной рабочей температуре 2 – 3 дня, устраняя протечки, если они образуются
- До распредколлектора закрываются вентили и организуется циркуляция зоны «котел – коллектор». Подключается отопительный котел, но не на максимальной мощности, и циркуляционный насос. Осматриваются точки крепежа.
- Открываются контурные вентили. После нагрева котла разность температур на зоне подачи и обратки должна быть 5-10 градусов.
- Открывается второй контур, о чем свидетельствует шипение.
- Температурный режим теплых полов доводится до максимума – 60 градусов, если он является единственным источником тепла.
- При наличии комбинированной отопительной системы рабочий температурный режим устанавливается на термостатах.
- Системы находится на температурном максимуме 6 часов.
Способы опрессовки для различных видов систем
Опрессовка с использованием воды
Рассмотрим, как опрессовать тёплый пол подобным образом. До начала опрессовки следует выполнить ряд работ, а именно, раскатать и подсоединить трубу к коллектору. При монтаже коллектора в нём устанавливаются запорные вентили (лучше шаровые), а также вентили, которые предназначены для заполнения системы и слива из неё воды. Через один из них систему заполняют для её последующей опрессовки. Минимальное требуемое давление создаваемое в системе, равно 2 атм. Оптимальное 2.5 – 2.8 атм. Естественно смесительный узел также заполняется водой. Краны закрываются.
Опрессовка труб тёплого пола предусматривает, что полы следует заполнять с подачи, чтобы вода двигалась так, как после начала его работы. Сначала на коллекторе обратки необходимо закрыть все установленные колпачки. Затем приоткрывается кран на подаче коллектора. Воздух начинает вытесняться поступающей водой, что сопровождается хорошо слышным шипением выходящего воздуха, который выводится из системы (кран Маевского, либо через воздухоотводчик, работающий в автоматическом режиме, который устанавливается на коллекторе подачи).
Далее кран открывается на обратке. Отсюда тоже стравливается воздух. Закрывается контур на магистрали обратной, затем открывается следующий.
Далее закрывается вентиль на входе в коллектор подачи, после этого открывается перед обраткой.
Полностью заполнив водой всю систему и удалив из неё воздух, на определённое время её оставляют под этим давлением. В это время визуально выявляются места появления течи. Обнаружив таковую работу прекращают, неисправность устраняют. Затем процесс повторяется до полного отсутствия подтеканий.
Опрессовка с использованием воздуха
Выполняется в тех случаях, когда отсутствует возможность использования воды. Закрываются все краны (включая кран Маевского), а воздухоотводчик, на время проведения указанных работ, снимается вообще. Место его подключения закрывается заглушкой.
Избыточное давление создаётся компрессором или насосом, имеющим встроенный манометр. Они присоединяются шлангом через специальный штуцер, после которого стоит кран. Он необходим, так как любой насос или компрессор травит воздух посте прекращения накачивания. Опрессовка тёплого пола воздухом проводится под давлением в два – три раза превышающим рабочее.
Подобное давление можно создавать ИСКЛЮЧИТЕЛЬНО в трубах тёплого пола. Участок от коллектора до отопительного котла ими не проверяется. Объясняется это тем, что большая часть котлов выдерживает max давление, не превышающее трёх атмосфер. И котёл может быть повреждён. Поэтому указанный участок системы проверяется отдельно под давлением, приемлемым для котла.
Существуют специальные модели опрессовщиков, но они достаточно дорогие, и приобретать их для одного раза экономически нецелесообразно.
Опрессовка водяного пола в частном доме предусматривает, что закачав воздух при 4 атм, имеющийся кран закрывается. Система 24 часа стоит под указанным давлением. По манометру контролируется его падение. Теоретически его быть не должно. Но на практике оно будет фиксироваться обязательно, т.к. компрессор, нагнетая воздух, повышает его температуру, а в статическом состоянии он остывает. Значение снижения давления в норме ≤ 0,5 атм за это время.
После создания давления в полах имеющиеся соединения следует обработать мыльной пеной. Неисправность проявится появлением пузырьков воздуха.
Варианты опрессовки
Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:
- вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
- выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
- провести опрессовку теплого пода воздухом.
С использованием воды
До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.
Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.
Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.
Очередной рабочий этап – открытие вентиля, установленного перед обраткой.
Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.
Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.
Опрессовка теплого пола водой
Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

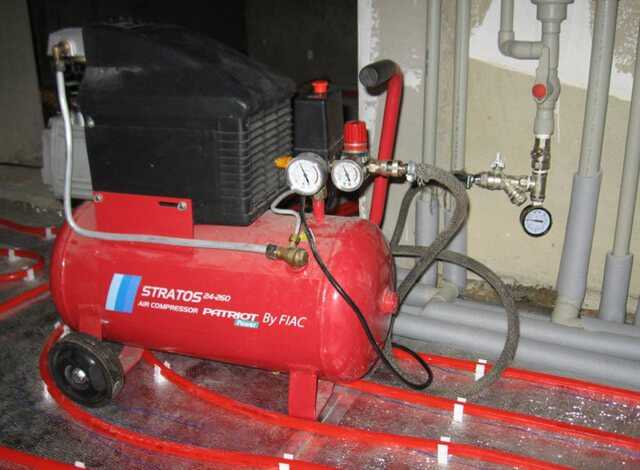

Опрессовка воздухом
После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.
Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:
- сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
- подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
- после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
- для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.
Опрессовка теплого пола воздухом Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.
Как запустить теплый пол
После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.
Есть три метода проверки работоспособности системы и выявления недочетов монтажа:
- вывести на рабочие температуры и оставить в работе на несколько дней;
- на холодном теплоносителе протестировать на повышенном давлении;
- провести опрессовку теплых полов воздухом.
Перед заливкой стяжки или укладки плит жесткого основания систему теплых полов тестируют под давлением — опрессовывают
Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора.
Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.
Теперь о том, как тестировать систему каждым из методов.
Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности, снова заполнять и тестировать.

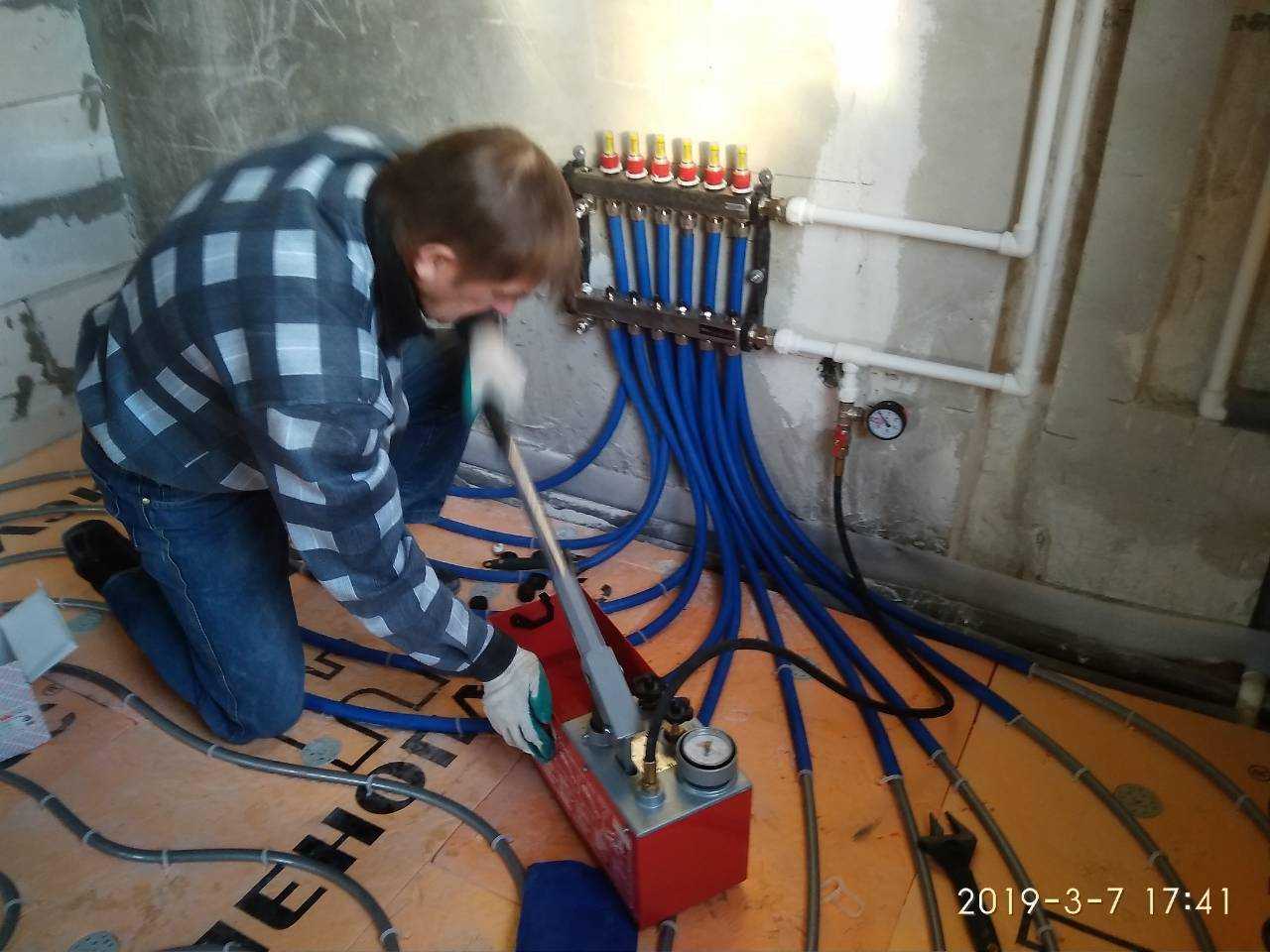

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола
Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.
Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом.
Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.
Автоматический опрессовщик все делает сам вам лишь нужно контролировать
Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.
Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади.
Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.
Какое давление оказывает на пол мебель?
Популярен вопрос, какое давление оказывает на пол стол, шкаф, другая мебель
Тут стоит обратить внимание, что при укладке теплого пола не имеет смысла делать его по всей поверхности комнаты. Нет необходимости нагревать места, где будет стоять мебель
Это лишняя трата электроэнергии, и участки пола, находящиеся под давлением от шкафов, диванов, ковров будут более подвержены перегреву, а значит и из строя будут выходить быстрее.
Нет необходимости нагревать места, где будет стоять мебель
Обычно при установке пола в зависимости уровня теплового расхода (тут значимым фактором является количество окон и их размеры) от стен отмеряется расстояние, которое примерно будет занимать мебель. Точного числа нет, так как размеры комнат и мебели могут значительно различаться
Но суть заключается в том, что неважно, какое давление оказывает на пол ковер или стол. О расположении этих элементов лучше задуматься заранее, до установки теплого пола, продумать внутреннюю укладку труб
Какое бы давление на пол не оказывал, например, ковер, уберите его или не устанавливайте в этом место теплый пол. Так как износ и перегрев пола все равно будет усилен вне зависимости от уровня давления. И не забудьте после завершения всех работ оставить у себя план укладки теплого пола, на случай если потребуется последующая перестановка элементов интерьера.
О расположении мебели лучше задуматься заранее, до установки теплого пола
Если же важны цифры, какое давление на пол оказывает что-либо, какое давление оказывает на пол человек ,воспользуйтесь обычной математической формулой. Для этого потребуются только один инструмент — весы для определения массы. Берем полученную массу и переводим ее в силу, умножая на 9,8 (ускорение свободного падения). Дальше ставим стопу на обычный лист в клеточку, обводим и считаем количество клеточек внутри контура. Каждая клеточка равна 0,25 кв. см. Сумма всех клеточек умножается еще на 0,25 и делится на 10000, для перевода в метры квадратные. Далее делится вес на площадь двух стоп. В итоге получается давление на 1 кв. м, то есть Паскали.
