Конструкция и особенности эксплуатации щитков освещения

Конструкция щитка освещения

Требования к конструкции щитка освещения те же, что и к распределительному. Питание подводится через вводной автоматический выключатель или рубильник, рассчитанный на нагрузку всех осветительных приборов, подключенных к щитку. При использовании рубильника кабельную линию питания щитка обязательно защищают автоматическим выключателем. В этом случае в зону действия его защиты входит и электропроводка щитка до автоматов отходящих линий.

Типовое расположение элементов внутри щитка освещения

Каждая из отходящих линий защищается собственным автоматическим выключателем. Его номинальный ток выбирается по сумме токов подключенной нагрузки. Можно подключать несколько отходящих кабелей к одному автоматическому выключателю. Но в результате при ремонте линии освещения будет отключено большее количество осветительных приборов, чем требуется. Поэтому на количестве автоматов экономить не стоит.

Защита осветительной электропроводки и осветительных приборов устройствами защитного отключения (УЗО) не требуется.

Вся вновь проектируемая осветительная электропроводка выполняется трехпроводной. Для питания светильников используются фазный проводник и проводник рабочего нуля. В кабеле рабочий ноль имеет синий цвет жилы. Для заземления корпусов светильников используется проводник желто-зеленого цвета, входящий в состав трехжильного кабеля, называемый защитным (РЕ). Соединение корпусов светильников с нулевым проводником (зануление) запрещено.

Для подключения нулевых проводников в состав щитка входят две шинки: для подключения рабочих проводников (обозначается буквой N) и для подключения защитных проводников (обозначается буквами РЕ).

Если корпуса светильников изготовлены из непроводящих электрический ток материалов (пластика), а отражатель внутри корпуса – металлический, то заземлять отражатель не нужно. Но это не означает, что для питания светильника можно использовать двухжильный кабель. Кабель все равно прокладывается трехжильным, как и в случае с розеткой без заземляющего контакта. Светильник (или розетка) в процессе эксплуатации заменят на электроприбор другого типа, и защитный проводник потребуется.

Теперь рассмотрим особенности устройства специализированных осветительных щитков.

Проверка работы РЩ

Расценка на монтаж шкафа распределительного включает в себя проверку работоспособности электроустановки. Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Монтаж

В производственных и административных помещениях должны быть в обязательном порядке смонтированы аварийные резервные источники питания с автозапуском. Все монтажные работы должны проводиться с соблюдением требований нормативных документов (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»; СП 52.13130.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*»; ГОСТ-Р-55-842.2013 «Аварийное освещение», правила устройства электроустановок и правилами технической эксплуатации электроустановок потребителей).

Осуществление прокладки дополнительной сети переменного тока, с одинаковыми показателями мощности и напряжения, производится параллельно основной. Переподключение происходит за одну минуту, что позволяет обеспечить нормальный производственный процесс.

Эвакуация

Перечень потребителей разделяется на три типа:

1. Первая категория — это стратегические объекты, где выключение электричества может привести к катастрофическим последствиям (травмированию и смерти людей, нарушение стратегической безопасности государства и т.д.). В таких помещениях обязательно монтируется дополнительная электросеть, мощность которой такая же, как и на основной сети. При отказе резервной электрической сети должны быть задействованы литий ионные аккумуляторные батареи параллельно подключенные к электрогенераторам (дизельные или бензиновые). Разрешается применение других аварийных источников, которые смогут поддержать работоспособность сети за тот промежуток времени, пока производится восстановительные работы по запуску основной электросети.

2. Вторая категория — это производства и другие здания, в которых отсутствие электричества может привести к существенному простою, браку выпускаемой продукции, нарушение работы оборудования. На этих объектах проводятся такие же мероприятия по работе аварийного питания, но допускается незначительные по длительности отключения. Главным отличием является ручной запуск освещения безопасности дежурным персоналом. Большинство административных и производственных помещений относятся ко второй категории.

3. Третья категория — это объекты, где допускается отсутствие электричества в течение суток. В данных помещениях нет источника аварийного света, обладающего большой мощностью. Здесь запуск эвакуационного освещения и освещения безопасности происходит автоматически или вручную при помощи генераторов или аккумуляторных батарей. Приборы эвакуационной подсветки запускаются автоматически при сигнале пожарной тревоги.

В помещениях, обладающих небольшой площадью можно производить монтаж светильников, обладающих собственным аккумулятором, что позволяет им светить при отсутствии электроэнергии и получать в дальнейшем заряд после запуска электросети.

Щитки аварийного освещения

Аварийное освещение сейчас является полностью автоматизированной системой. Она имеет независимое питание и тянется от вводного распределительного щитка. Щитки аварийного освещения производители обозначают сокращением «ЩАО» с дальнейшим добавлением порядкового номера. Например, «ЩАО-1» или «ЩАО 2-1». Светильники аварийного освещения должны быть рассредоточены среди светильников обычного освещения. После отключения основного питания через определенное время они включаться автоматически.

В отличии от рабочего освещения аварийное вы не сможете отключить вручную. Оно либо будет включено постоянно, либо включиться после срабатывания автоматики, с помощью магнитного пускателя.

Теперь вы знаете, какую конструкцию имеет щит освещения и где его используют. Надеемся, что эта информация была полезной и интересной.

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.

ЩК

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

Сфера применения

Большой выбор типоразмеров, возможность установки на фундамент или вертикальную опору сделали шкафы незаменимым элементом осветительной сети улиц и дорог. Однако только этим назначением сфера использования таких конструкций не ограничивается.

Сегодня ящики управления освещением применяются в самых различных отраслях деятельности человека, таких как:

Подсветка в тоннелях;

Критерии выбора

Оборудование этого класса представлено в широком ассортименте, что заставляет задуматься даже специалиста. Но как же тогда не ошибиться в выборе рядовому потребителю? Прежде всего нужно определиться с основным вопросом – для каких целей приобретается такое оборудование? И в зависимости от этого аспекта выбирать модель.

На промышленных объектах обычно используют ящики или шкафы управления наружным освещением или ШУНО. Но стоит учитывать, что они могут иметь различное исполнение.

Включение и выключение установки в них может осуществляться следующими способами:

1. По сигналу фотодатчика;
2. По программе в заданный промежуток времени;
3. Вручную при нажатии установленных на лицевой панели кнопок;
4. С диспетчерского пункта с использованием устройств телемеханики.

Если необходимо не только управлять работой осветительных сетей, но и вести учет и распределение электроэнергии, то лучший выбор – это шкаф управления наружным освещением ШУНО. Обычно он комплектуется блоками низковольтного оборудования:

• Ввода;
• Учета;
• Коммуникации;
• Предохранителей.

В городских осветительных системах используются специальные вводно-распределительные шкафы – ВРШ-НО. Они способны управлять приборами на расстоянии, а также вести учет электроэнергии. В комплектацию таких щитов управления наружным освещением включены следующие элементы и схемы:

• Вводная панель с трансформаторами и рубильником;
• Планочные держатели и электромагнитные контакторы;
• Устройства учета и телемеханики;
• Модульные выключатели.

Такие узлы устанавливаются на улице и не требуют выполнения фундамента. Они могут использоваться в составе распределительного щита в отдельном функциональном блоке.

Еще один вид – это устройства повышения качества освещения. Их назначение – это автоматизация наружного освещения. Наиболее широкое распространение шкафы управления освещением ШУО получили в энергосберегающих программах. В их комплектацию обычно включается один из модулей Кулон-Ц.

Обслуживание и эксплуатация ящика

Оборудование, работа которого основана на использовании электричества можно использовать, только при соблюдении определенных правил. Поскольку щиты управления освещением относятся к классу 01 по степени защиты от поражения электротоком, то они должны быть надежно заземлены.

К выполнению каких-либо работ по обслуживанию или ремонту оборудования, расположенного внутри щита можно приступать только после отключения его от сети. Причем допускаются только специалисты с 3-ей группой по ПТБ. Приступать к техническому обслуживанию следует после изучения инструкции, поставляемой в комплекте с оборудованием.

Производятся такие работы не реже 2 раз в год и состоят из следующих этапов:

1. Осмотра целостности корпуса, удаления с него пыли и грязи;
2. Проверка отсутствия повреждения в отдельных узлах шкафа;
3. Контроль за сохранностью соединительных проводов и заземления.

Если шкаф проходит техническое обслуживание в первый раз и ни один из его узлов не был в ремонте, то нужно убедиться в целостности маркировки и пломб.

Особенности монтажа

Выбор ящика управления освещением – это только малая часть работы. Одним из важных аспектов является качественное выполнение монтажных работ. От того насколько профессионально они выполнены зависит эффективность использования шкафа управления освещением. Только правильно собранная конструкция сможет обеспечить работу системы в автоматическом режиме и контроль за основными ее основными параметрами.

Чтобы в дальнейшем не пришлось ремонтировать оборудование установку шкафа следует доверять электромонтажникам. Только они имеют необходимые знания для сборки и настройки системы, которая будет управлять работой приборов освещения и защитит их от скачков напряжения и КЗ в электросети.

Источник

Шкаф управления наружным освещением (ШУНО)

Дополнительно НПО GALAD предоставляет услуги по проектированию объектов, шеф-монтажу и обучению персонала клиента. Ниже представлен перечень стандартного оборудования. При этом наша компания предлагает возможность разработки и изготовления оборудования по требованию клиента.

Щиты для управления наружной системой освещенности могут быть разных видов. На сегодняшний день существуют следующие модели:

шкаф для управления подсветкой (ЩУО). Они предназначены для того, чтобы управлять внутренней и уличной подсветкой при наличии системы переменного тока с напряжением в 380/220 В, а также частотой 50 Гц;

Устройства подобного типа сегодня выполняются в современном виде и зачастую имеют в своей основе модульную аппаратуру. Она устанавливается в боксах и на DIN-рейки.

Щит Управления Уличным Освещением с Фотореле

LED светильники, прожекторы, опоры, мачты и прочее осветительное оборудование от производителя с доставкой по всей РФ

В целом шкаф управления уличным освещением позволяет:

• в автоматическом режиме включать-отключать осветительные приборы;
• распределять и вести учет электроэнергии между потребителями;
• защитить оборудование от перегрузок, сверхтоков, импульсных скачков напряжения.

• для управления ландшафтной и архитектурной подсветкой;
• контроля осветительных систем на городских и междугородних автодорогах;
• контроля систем светофорного регулирования;
• автоматической работы системы охранной сигнализации;
• контроля работы энергосберегающих сетей и систем связи.

Основные характеристики устройства можно узнать из маркировки, которая представляется в виде ШУНО-X-ХХХ-ХXX-ХХ-Х:

• где Х – количество питающих вводов;
• ХХХ – величина номинального тока коммутационного аппарата;
• ХХХ – номинальное значение тока предохранителя;
• ХХ – количество линий, которые можно присоединить;
• Х – редакция устройства.

Адресное управление шкафом обеспечивает ЭПРА – электронное устройство пускорегулирующего типа. Для контроля работы светодиодных светильников их оснащают приемниками команд. В зависимости от сферы применения шкафы управления делятся на несколько видов:

• ЭП-ШУНО-1. Используется на административных и промышленных объектах для контроля осветительных систем. При достижении определенного порогового значения освещенности шкаф может включать и отключать осветительные приборы. Дополнительно на оборудовании предусмотрены кнопки для ручного отключения и включения.
• ЭП-ШУНО-И170. Кроме стандартных функций предусматривает оперативное включение-отключение электрических цепей.
• ЭП-ШУНО-3. Отличаются от предыдущей модели увеличенным номинальным током на вводных и отходящих группах. Дополнительно оснащены АСУНО – автоматизированным программно-аппаратным комплексом. Оборудование позволяет разделять управление разными режимами освещения.
• ВРШ-НО-М8. Специальное оборудование, позволяющее включать и отключать освещение города в вечернее и ночное время.

Шкаф управления уличным освещением | Полный обзор
ЩО из негорючего пластика обладают эстетическим внешним видом и пригодны для монтажа внутри помещений. Пластик таких щитов совершенно не распространяет горение и не требует заземления. В зависимости от типа монтажа такие щиты могут быть:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Щиты для наружного освещения: обзор, как подключить допустимость подключения к кабелю ввода несколькими способами посредством пакетного выключателя или с помощью специальных силовых клемм ;. Спрашивайте, я на связи!

Размещение щитов

К местоположению и монтажу осветительных щитов предъявляются следующие требования:

• Щиты устанавливаются на расстоянии одного метра от канализационных коммуникаций, газопроводов и водопроводов. При этом помещение, в котором располагается щитовая, не должно подвергаться затоплениям. Если же эксплуатация осветительного щита и силовых шкафов будет осуществляться в помещении, которое может быть затоплено, то их устанавливают выше возможной границы затопления.
• Многое зависит от правильного выбора распределительного щита. При подборе учитывается способ монтажа щита освещения — встраиваемый или навесной. Наиболее удобным считается встраиваемый способ, поскольку конструкция, устанавливаемая таким способом, занимает минимум свободного пространства и дополнительно защищается от воздействия температуры и механических влияний.
• При самостоятельной установке распределительного щита необходимо учитывать материал, из которого он выполнен. Его выбор осуществляется исходя из местоположения щитовой: если оно выполнено из сгораемых материалов, то сам щит обязательно должен быть выполнен из стали. Если щит устанавливается на основание из негорючих материалов, то он может быть изготовлен из слабогорючих средств.
• Щиты наружного освещения устанавливаются на высоте 20 сантиметров от грунта или бетонного основания. Если велика вероятность появления снежных заносов, то щиты устанавливаются на специальном фундаменте.
• Оборудованные импульсными реле, счетчиками и измерительными устройствами, наружные щиты обязательно оснащаются подогревом. Исключением являются щитовые с устройствами, которые сохраняют функционал при температуре ниже 5 градусов.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты. В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Технические характеристики

Щиток освещения ОЩВ- 12

Технические параметры щитов управления светом удобнее рассмотреть на примере серии ОЩ, изготавливаемой в соответствии с ТУ3434-006-33874352-2004. К характеристикам изделий этой категории относят следующие возможности:

• защита однофазных групповых сетей от перегрузок и токов КЗ, для чего в них предусматриваются однополюсные автоматы;
• наличие внутренней подсветки;
• допустимость подключения к кабелю ввода несколькими способами (посредством пакетного выключателя или с помощью специальных силовых клемм);
• ввод кабельных линий через верхние или нижние отверстия со съемными крышками;
• число подключаемых к одному зажиму вводных жил обычно не превышает 2-х штук;
• максимальное сечение этих шин – 50 м2;
• щитки ОЩ, ОЩВ и УОЩВ рассчитаны на рабочие напряжения 380/220Вольт и имеют массу от 13 до 24-х кг.

Размещение щитов

Специальные требования предъявляются к порядку размещения осветительных щитов, связанному с особенностями их монтажа.

• Шкафы устанавливаются в зонах, удаленных от канализационных, газо- и водопроводных коммуникаций не менее чем на один метр.
• Помещение щитовой должно быть надежно защищено от затопления. При невозможности обеспечить такие условия их следует размещать выше предполагаемого уровня воды.
• Щиты, предназначенные для наружного освещения, монтируются на высоте не менее чем 20 см от пола или бетонного основания.
• При возможности снежных заносов такие конструкции устанавливаются на специальном возвышении (фундаменте).

https://youtube.com/watch?v=fO2sSxk50h0

Примеры и виды уличного освещения

Уличное светодиодное освещение – не единственный способ увеличить видимость в ночное время. В наше время широко применяются люминесцентные лампы, галогенки и лампы накаливания.

Все уличное освещение можно разделить на несколько видов в зависимости от типа местности, на которой возникает необходимость увеличить видимость в темное время:

Для освещения крупных автодорог, магистралей. В таком случае применяются фонари с рефлектором. Такие фонари способны концентрировать свет в направлении автострады. С целью экономии фонари располагают на относительно большой высоте. Это дает право устанавливать опоры на большом расстоянии, в чем и заключается экономия;

Схема уличного освещения для повышения видимости на второстепенных автодорогах. Для увеличения видимости на подобных участках могут применяться рефлекторные лампы и фонари рассеянного света. Лампы, как правило, покрыты прозрачным плафоном, который позволяет рассеивать лучи света на большое расстояние. Мощность используемых ламп в данном случае значительно меньше, чем для освещения крупных дорог;

Пешеходные тротуары, парки и велосипедные дорожки. Здесь используются исключительно осветительные приборы рассеянного света

При проектировке и монтаже освещения парков и тротуаров особое внимание уделяется конструкции плафона. Как правило, он изготавливается в форме шара или цилиндра. Чтобы обеспечить большее рассеивание, они могут изготавливаться с несколькими прозрачными кольцами рельефной формы

Дистанция установки опор для таких фонарей может быть различной, но в зависимости от нее изменяется мощность осветительных приборов;

Чтобы обеспечить большее рассеивание, они могут изготавливаться с несколькими прозрачными кольцами рельефной формы. Дистанция установки опор для таких фонарей может быть различной, но в зависимости от нее изменяется мощность осветительных приборов;

Освещение архитектурных объектов. Это декоративное освещение фасадов зданий;

Фонари для освещения объектов информационного характера. С помощью таких осветительных приборов в темное время освещаются номерные знаки домов, дорожные знаки или наружная реклама (баннеры, сити-лайты, вывески). Такая схема уличного освещения представлена лампами специального назначения или прожекторами.

Также уличные фонари стоит различать в зависимости от источника света.

Уличные фонари бывают:

• Свечные;
• Масляные. Такие осветительные приборы работают на основе сгорания жира или масла. Принцип работы масляных фонарей напоминает работу керосиновой лампы;
• Керосиновые. Это всем знакомый вид ламп (фонарей). Подобные светильники работают на принципе сжигания керосина: в емкость с продуктом переработки нефти помещается фитиль, другой конец которого вверху зажат механизмом горелки;
• Газовые. Осветительные приборы такого вида основываются на процессе сжигания газообразного топлива. Его роль могут играть: водород, метан, пропан, светильный или другие горючие газы. Подобные приборы освещения давно были вытеснены из использования в целях освещения улиц электрическими источниками света. Но довольно часто они применяются туристами во многих странах мира в качестве переносных осветительных приборов;
• Уличное освещение на столбах с лампами накаливания. Это искусственный инструмент для освещения. Свет исходит от тела накала, которое нагревается от электроэнергии до высокой температуры. Обычно роль осветительного элемента исполняет вольфрамовая спираль. Светящаяся спираль защищена от воздействия с окружающей средой стеклянной колбой. Как правило, объем лампы накаливания заполняется инертными газами. Это необходимая мера для того, чтобы не было существенных потерь тепла за счет теплопроводности. Ранее их роль выполнял вакуум.
• Уличное освещение с применением дуговых ламп. В таких осветительных приборах освещение обеспечивается электрической дугой. Она горит между двумя электродами. Пространство лампы наполняется парами металла, солей или инертным газом. В зависимости от состава наполнителя меняется спектр;
• Уличное освещение на столбах светодиодами. Они стали применяться, когда остро стал вопрос экономии энергии. Применение ЛЕД ламп – один из самых простых способов сократить расходы на электричество.
• Уличное освещение на столбах с помощью индукционных ламп. Это осветительные приборы, в которых источником света служит плазма. Она возникает в процессе ионизации газа магнитным полем высокой частоты.

Щитки для переносных осветителей

Ящик с понижающим трансформатором ЯТП

Согласно ПУЭ 7 (последнее издание) для переносных светильников, используемых в помещениях повышенной опасности, допускается применять питающее напряжение величиной не более 50-ти Вольт. Для его получения используются понижающие потенциал трансформаторы, преобразующие сетевые 220 Вольт в 12, 24, 36 или 48 Вольт.

Для обслуживания переносных осветителей выпускаются сборные щитки особой конструкции, в состав которых входят следующие узлы:

• преобразователь напряжения;
• автомат, используемый для защиты по входу;
• автоматы, защищающие отходящие к потребителю линии;
• розетка для подключения светильников переносного типа.

В некоторых моделях шкафов от вторичной обмотки трансформатора через автомат отводятся кабельные линии к стационарным светильникам, постоянно находящимся на одном месте.

Согласно ПУЭ, к опасным условиям, в которых использование переносных светильников обязательно, относятся работы, производимые в ограниченных пространствах:

• в траншеях (при укладке кабельных линий, например);
• в смотровых ямах и подвальных помещениях;
• внутри резервуаров и наливных цистерн;
• когда производитель работ находится в неудобном положении;
• при возможности соприкосновения с элементами заземляющих устройств.

Во всех перечисленных ситуациях допустимое напряжение не должно превышать 12-ти Вольт.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления. К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным. Первый вариант является более подходящим, так как он не занимает много места

Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита. Для установки в доме лучше выбирать пластиковые щиты освещения

Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев

Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Габариты

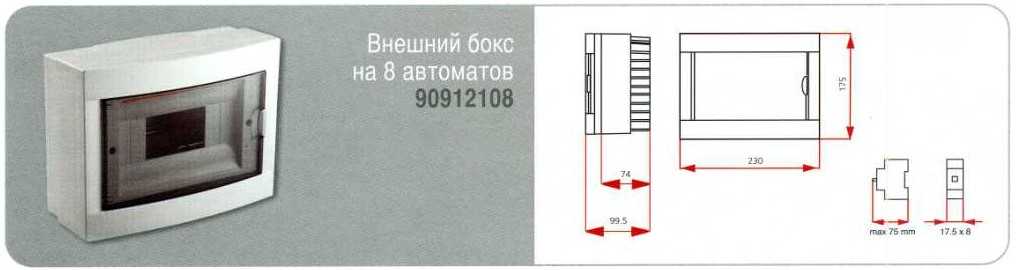

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Для выбора оптимального размера обратите внимание на:

1. Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
2. Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
3. Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
4. Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
5. Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
6. Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
7. Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.
