Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Распределительная коробка. Виды и устройство. Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:

• Обычные.
• Пылезащищенные.
• Брызгозащищенные.
• Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

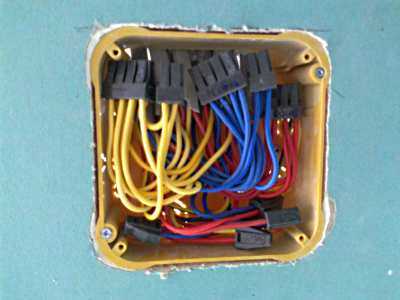

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Виды

внутренняя коробка

Ответвительное устройство классифицируется на 2 типа:

1. Внутреннее, для встраивания в стену.
2. Накладное, для открытого монтажа.

Распределитель для скрытия проводки имеет следующую условную классификацию: для сплошных и пустых стен. В продаже встречаются контейнеры круглой и квадратной форм.

К внешним отличиям приспособлений для полых стен относятся прижимные отверстия для длинных саморезов или винтов. Для крепления используют быстросохнущие растворы.

Накладные устройства отличаются своей герметичностью и негорючими свойствами. В их конструкции отсутствуют головоломки; только круглые коробки на вводах отличаются специальными «рожками», которые созданы для повышенной герметичности проводки.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Обзор моделей на рынке

Распределительная коробка Тусо

Характеристики:

• диаметр 60 мм, глубина 40 мм;
• монтажная, или разветлительная;
• круглой формы, состоящая из корпуса и крышки;
• материал корпуса и крышки — негорючая пластмасса;
• фиксация крышки на защелках в крышке и корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление в открытом виде на шурупы или саморезы;
• количество вводов – 4 с резиновыми уплотнителями;
• класс влагозащиты -;

Цена – от 20.00 до 35.00 рублей за штуку.

Коробка распределительная Legrand Atlantic IK10

Характеристики:

• размеры 150*150*80 мм;
• прямоугольной формы для внутреннего монтажа,
• металлическая;
• фиксация крышки на винтах в корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление через корпус или на кронштейнах;
• поставляются с перфорированными монтажными рейками;
• класс влагозащиты — IP66;
• внутренне и наружное лакокрасочное покрытие — текстурированное покрытие цвета RAL 7035;

Цена – от 3173.00 до 3300.00 рублей за штуку.

Устройство распределительной коробки

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

• Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
• Корпус оснащен внутренними отверстиями для надежной фиксации.
• Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Распределительные коробки для скрытой электропроводки

Соединитель для коробки С3М2/С3Е3 С3А3 ПОЛИТЕХ

Соединитель для коробки распределительной скрытой установки (для IMT35150, LEX1450414R) IMT35180 SE

Коробка уравнивания потенциалов 80-0860-У С/У в сплошные стены 103х103х47 Промрукав

Коробка уравнивания потенциалов 80-0960-У С/У в полые стены 103х103х47 (72шт/кор) Промрукав

Коробка уравнивания потенциалов для сплошных стен скрытой установки 102х102х50мм красный/белый IP20 КУП1101-И HEGEL

Коробка блока Prima скрытой установки BK2VR-K Schneider Electric

Коробка распределительная С/У d 88х52,5мм КМ-216

Коробка распаячн. скрытой установки У195 75х30мм IP20 (96/3360) ( Y-195 ) Б0037462 ЭРА

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Конструкция распаячной коробки Распаечная коробка, она же распределительная коробка, является местом нахождения и защиты соединений электрических проводов и кабелей. Спрашивайте, я на связи!

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке. Небольшой перекос легко выравнивается, а вот большой- нет

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

Типы внешней электропроводки

Наружная (открытая) проводка, по сравнению со скрытой проводкой, имеет преимущества в части быстрого доступа к проводке для ее модернизации и ремонта, а также возможностей по противопожарной безопасности.

Открытая проводка имеет несколько различных типов монтажа проводов и кабелей на поверхностях:

• на скобах;
• в гофрированной трубе;
• с помощью коробов (кабель-каналов);
• в плинтусах;
• на керамических изоляторах.

Крепление на скобах является самым простым и дешевым методом наружной электропроводки. При этом провода или кабель крепят к поверхности стены или потолка с помощью специальных скоб. В качестве кабеля обычно используется кабель с 2-й или 3-й изоляцией. При использовании менее качественных кабелей при монтаже надо использовать асбестовую или металлическую подкладку под кабель.

Широко распространен метод наружной электропроводки с помощью гофрированной трубы. В этом случае проводы помещают в трубу, а саму трубу крепят к стене с помощью клипс или скоб. Такая электропроводка плохо смотрится в жилых комнатах и чаще используется в хозяйственных помещениях.

Наружная электропроводка с помощью коробов также не представляет особой трудности. Эти короба неплохо смотрятся в интерьере комнаты. Трудности их использования состоят в том, что они плохо прилегают к неровной поверхности. Кроме того, для сопряжения отдельных секций коробов требуются дополнительные аксессуары.

При необходимости прокладки наружной проводки вблизи пола можно использовать специальные плинтуса, внутри которых имеются каналы для проводов и кабелей.

В последнее время стала также широко использоваться наружная проводка с использованием керамических изоляторов и витого провода. Этот тип электропроводки является испытанным методом для деревянных домов. Благодаря достаточному расстоянию в 10 мм от провода до поверхности стены при такой электропроводке обеспечивается хорошая пожаробезопасность. В то же время электропроводки этого типа можно выбрать элементы, которые будут хорошо гармонировать со стилем ретро загородного дома.

Основными элементами наружной электропроводки с использованием керамических изоляторов и витых проводов являются:

• провода;
• керамические изоляторы;
• распаечные коробки.

Разводка электрики в деревянном доме. Об этом вы прочитаете в следующей нашей статье.

А здесь статья об установке бетонных заборов своими руками.

Открытая проводка — особенности монтажа

Если деревянный дом уже построен, но возникла необходимость заменить в нем проводку, то это можно сделать без пропиливания штроб в деревянных перегородках, которые зачастую и сами по себе не слишком толстые и прочные.

Открытая проводка в деревянном доме вполне возможна. Вот несколько вариантов.

Можно провести кабель непосредственно по стене дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.

Открытый способ допускает такой метод проводки, поскольку очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.

Крепление на стену осуществляется обычными клипсами для гофры.

Проводка в типовых кабель-каналах — тем же методом, что и для квартиры, только между кабель-каналом и деревянной стеной должна быть предусмотрена негорючая прокладка из асбеста или, например, войлока. Разновидностью такой проводки является проводка, замаскированная под плинтус.

Ретро-проводка в деревянном строении — свежий взгляд на старые методы. Проводка крепится на стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, с сохранением просвета не менее чем в 10 мм от стены.

Используется специальный, «под старину», витой силовой провод и розетки такого же стиля.

Возможна также открытая установка системы из металлических труб.

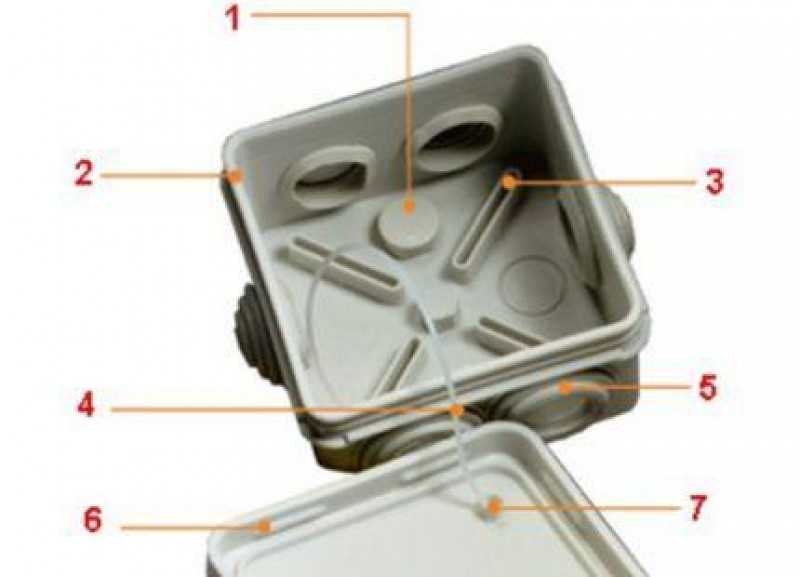

Устройство

Конструктивные особенности характерного распределителя не вызывают сложностей при монтаже и демонтаже, доступны к пониманию профессиональными электриками и новичками.

Каждый пластиковый контейнер оснащен фиксаторами для проводов, которые состоят из двух элементов:

Зажим
, специально предназначенный для закрепления главного кабеля большого сечения;
, необходимая для жесткой фиксации мелких жил из разделанного шнура

Указанный элемент крепится винтовым соединением.

При отсутствии клемм
их успешно заменяют на изоленту или пластмассовые колпачки, которые после установки важно дополнительно обжать. Такое соединение называется «скруточным».

Главное преимущество соединения скруткой
– отсутствие болтов, которые при ослаблении могут нарушить конструктивную целостность проводов и привести к обгоранию, потере контактного соединения.

Электрическая линия должна формироваться из одного металла, например, повышенным спросом пользуются медный, алюминиевый провод. Различное происхождение материала может привести к разрушению соединения при повышенной нагрузке, нагреве проводов, механическом или химическом воздействии. Соблюдение техники безопасности и правил эксплуатации пластиковых контейнеров исключают подобные аварии в быту, на производстве.

Для входа, выхода проводки или труб на коробке распределителя существуют специальные отверстия. В современных конструкциях присутствуют резиновые уплотнители, которые не допускают попадание воды или пыли внутрь.

Монтаж распаячных коробок

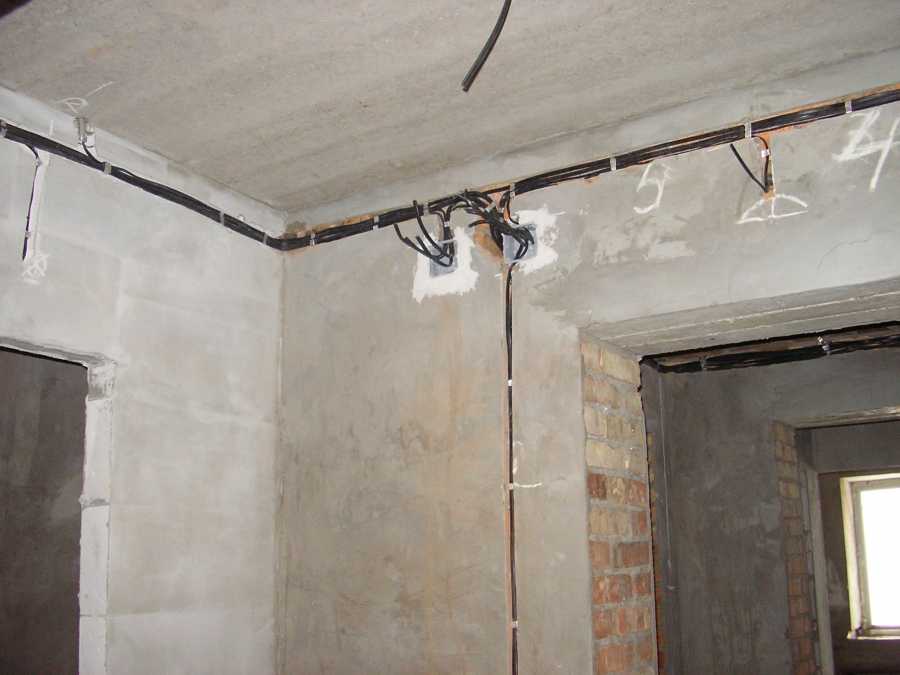

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Назначение электрических распределительных коробок заключается в скрытии соединений проводов во время монтажа электропроводки. Внутри таких коробок производится соединение и распределение ответвлений проводов, которые направлены в определенные места. Распределительные коробки есть практически в любом помещении.

Виды

Коробки распределительные пластмассовые выпускаются в большом ассортименте. В частности, существуют:

• Распределительная распаянная коробка — используется для развода проводов внутри помещения, например для того, чтобы от одного кабеля запитать несколько розеток.
• Распределительная клеммная коробка — предназначена для перераспределения электрической энергии.
• Распределительная коробка установочная, или подрозетник, применяется для монтажа электрических розеток, выключателей.
• Коробка испытательная переходная — используется для подключения трехфазных электронных и индукционных счетчиков, закорачивает токовые цепи при их замене и обеспечивает включение образца счетчика при его поверке.
• Коробка монтажная распределительная — разветвляет провода при скрытой или открытой электропроводке в кирпичных, бетонных или гипсокартонных стенах.

Также отдельно выделяются распределительная коробка для скрытой проводки или, наоборот, для наружной (может быть с сальником или без), а также коробка установочная под гипсокартон (с крышкой) и полые стены (открытая) или же для капитальных стен. Во всех распределительных коробках провода обычно соединяются пайкой, но встречаются варианты, в которых они соединены специальными жимами.

Магазины сети «Леруа Мерлен» имеют большой ассортимент подобных изделий, здесь найдется любая необходимая распределительная коробка, цена которой будет исключительно доступной.

Распределительная коробка
– устройство для соединения проводов с целью надежного и равномерного распределения электроэнергии между потребителями. Внешне это компактная пластиковая коробка круглой либо прямоугольной формы с несколькими выходами, в которой от главного кабеля исходят провода к электрическим точкам потребления.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Что говорят нормативы

Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.

СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная гильза.

Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания или срабатывания защитного автомата.

Использование металлорукавов или иной «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

• они не обеспечивают локализацию очага возможного возгорания, так как мгновенно прогорают при вспышке;
• они не защищают проводку от зубов мышей и крыс;
• они не защищают проводку от повреждений в случае усадки деревянного дома.

Главное «неофициальное» правило качественной проводки в рубленых деревянных домах — это превалирование безопасности над внешней красотой.
