Система АВР
Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.
Подключение генератора
Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.
Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.
Схема распределительно щита с переключателем “сеть-генератор”
В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время.
Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.
В таких места очень популярны бензиновые электростанции. Отключили свет – завел бензогенератор и дальше радуешься жизни.

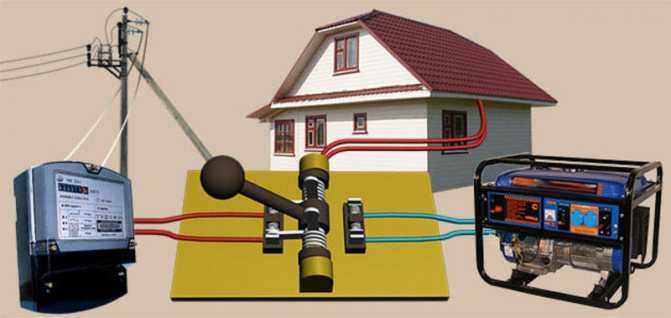

Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку.

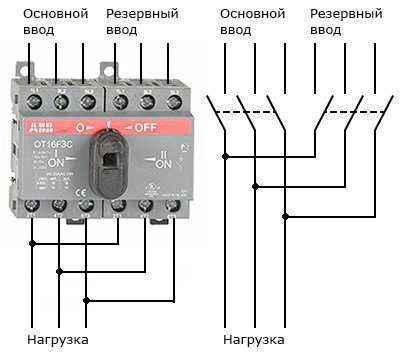

Ниже я рассматриваю схему распределительного щита с переключателем “сеть-генератор”, который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

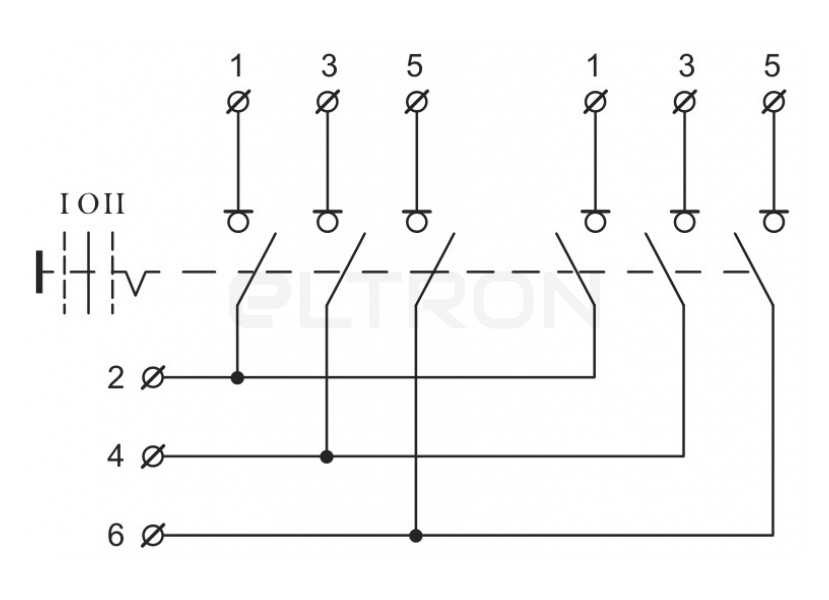

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:
- ручка повернута влево – замкнуты контакты его левой части, а в правой части разомкнуты;
- ручка в вертикальном положении – разомкнуты все контакты (и справа и с лева);
- ручка повернута вправо – замкнуты контакты его правой части, а в левой части разомкнуты.
Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.
Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

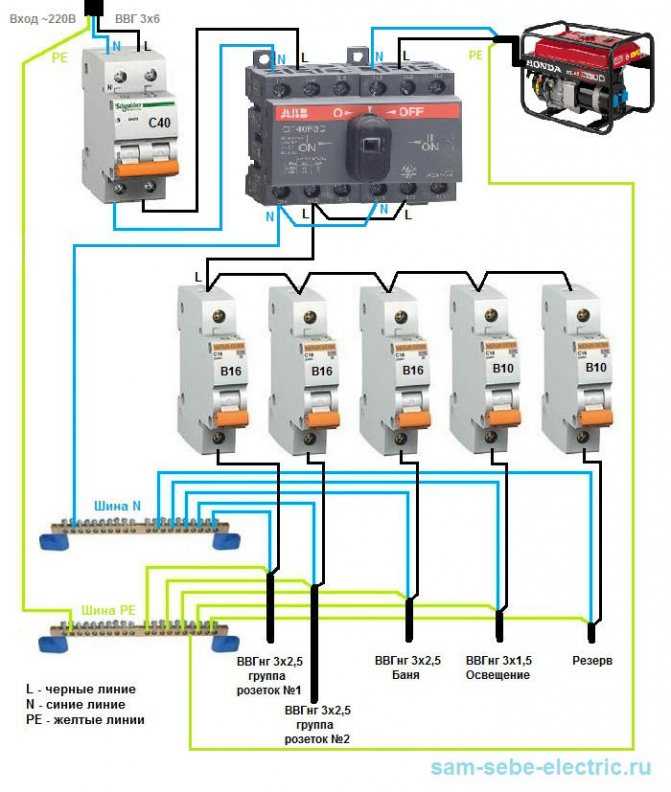

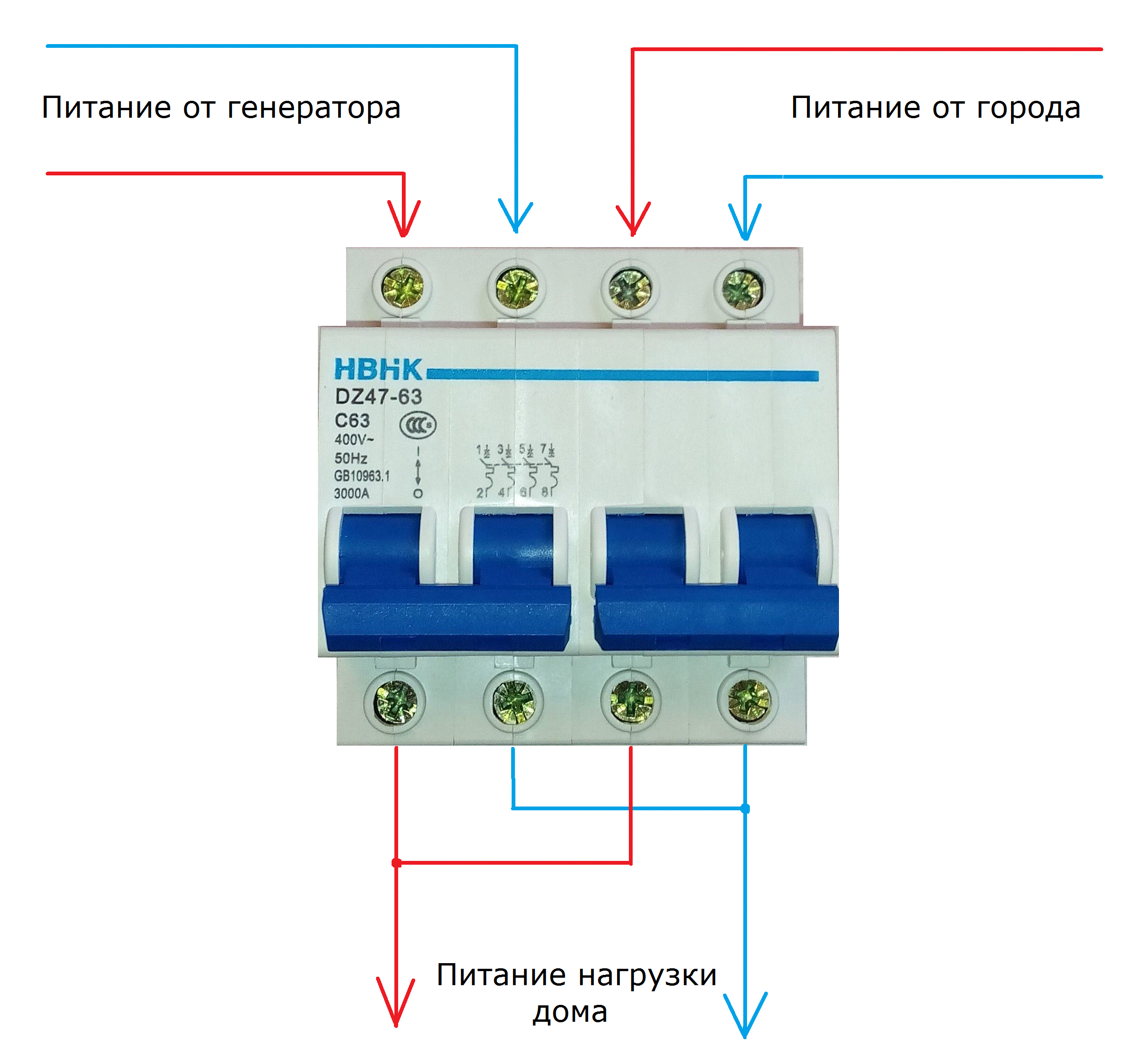

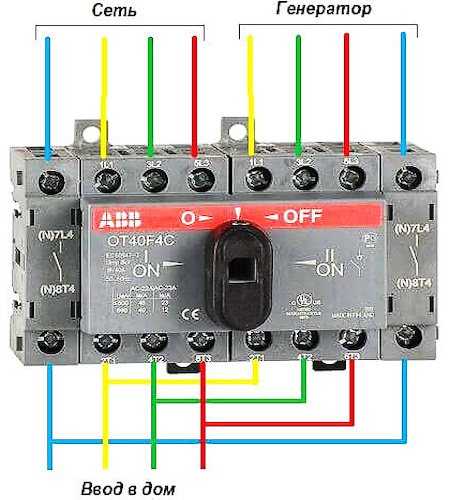

Ниже представлена простая однофазная схема распределительного щита с переключателем “сеть-генератор”. Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.
Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и “сидеть” на бензогенераторе до вечера. А бензин нынче дорогой.
В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет
Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка
Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.
Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.
Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.
Ниже представлена работа от внешней сети…
А тут уже представлена работа от бензогенератора…
А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

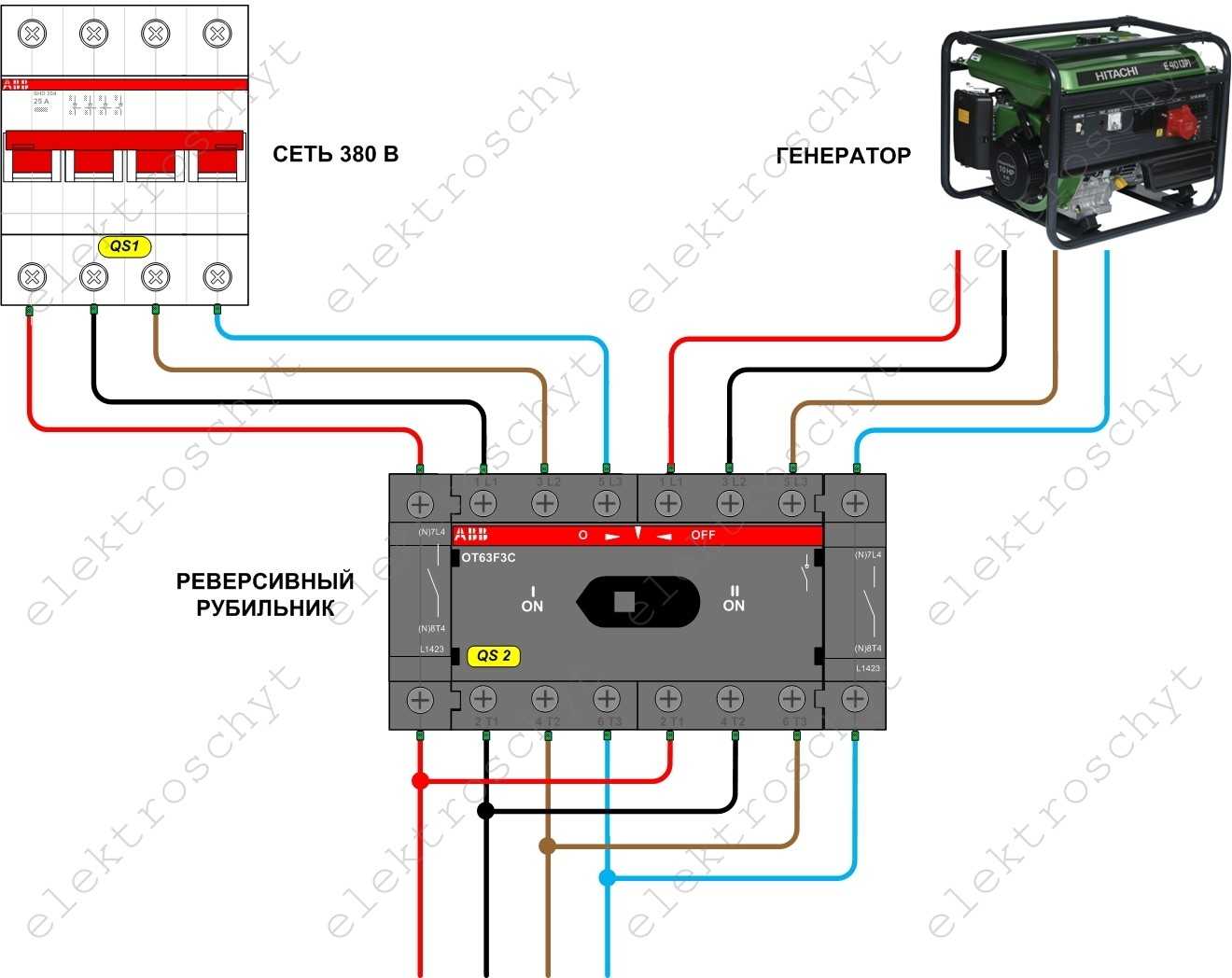

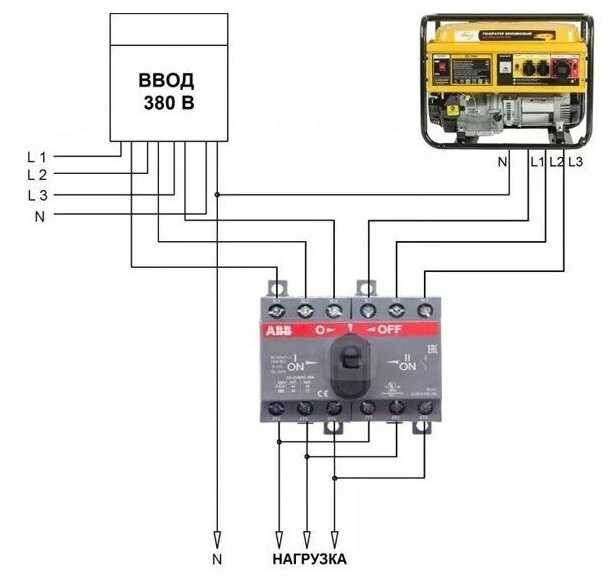

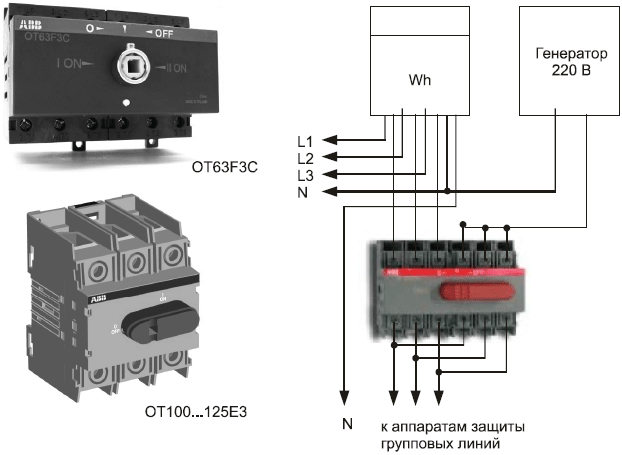

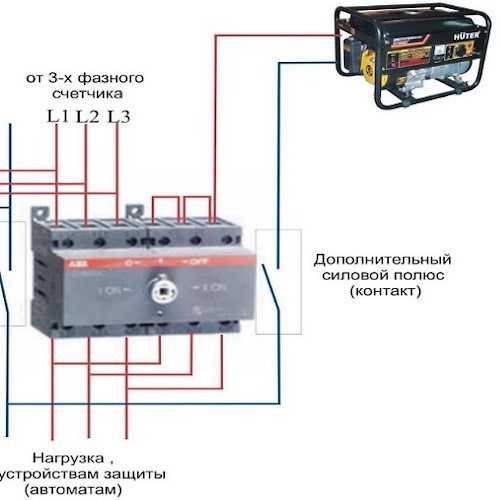

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем “сеть-генератор”
Также не забываем улыбаться:
Генераторные рубильники
Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.
Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

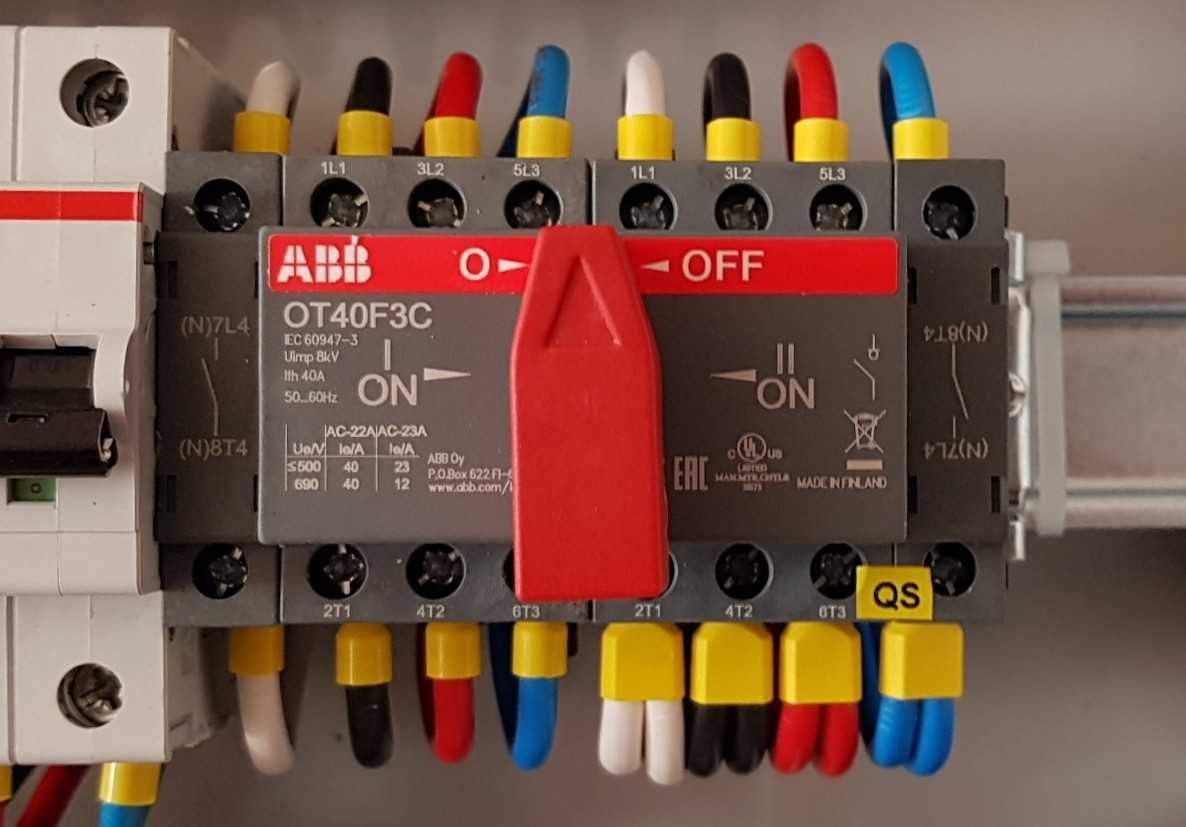

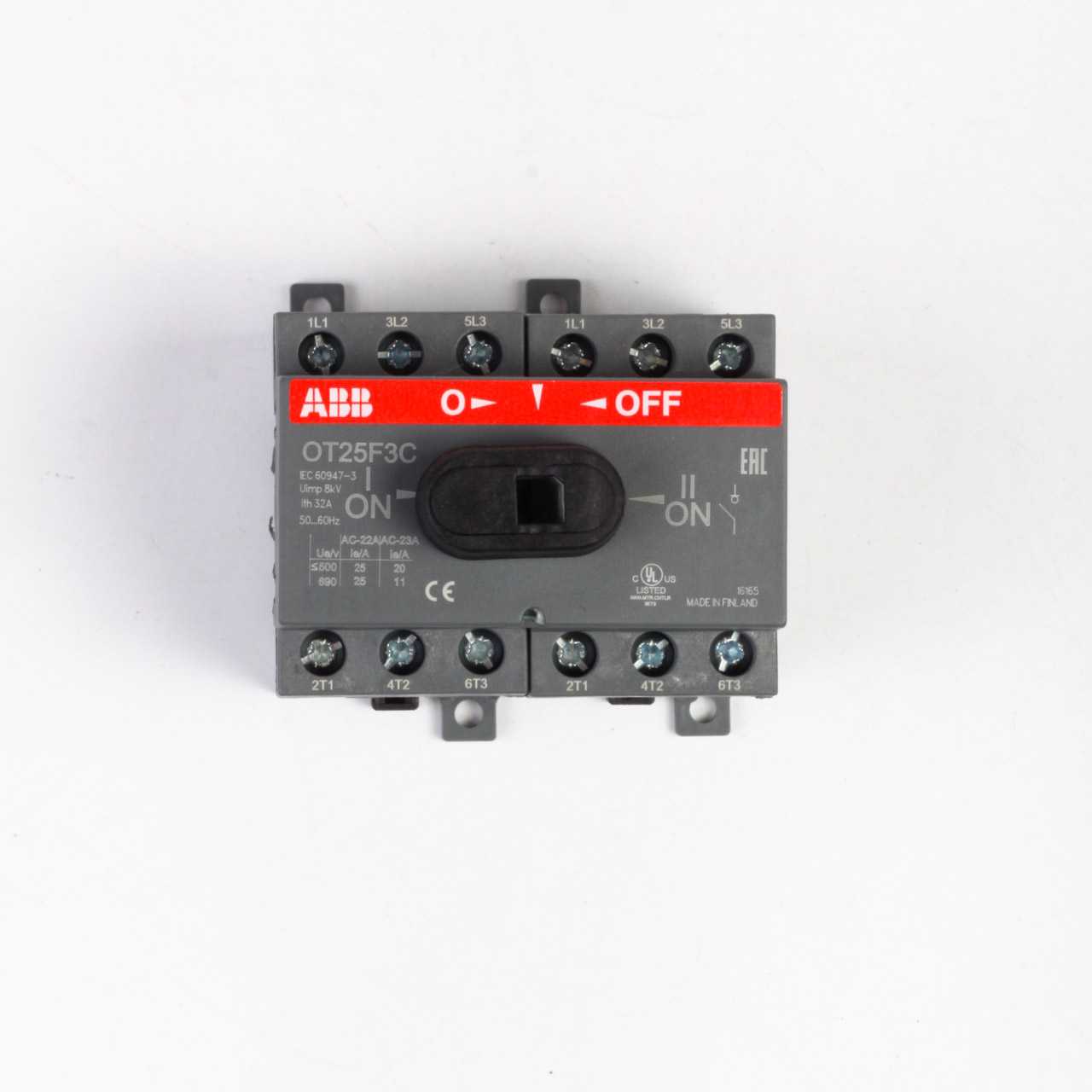

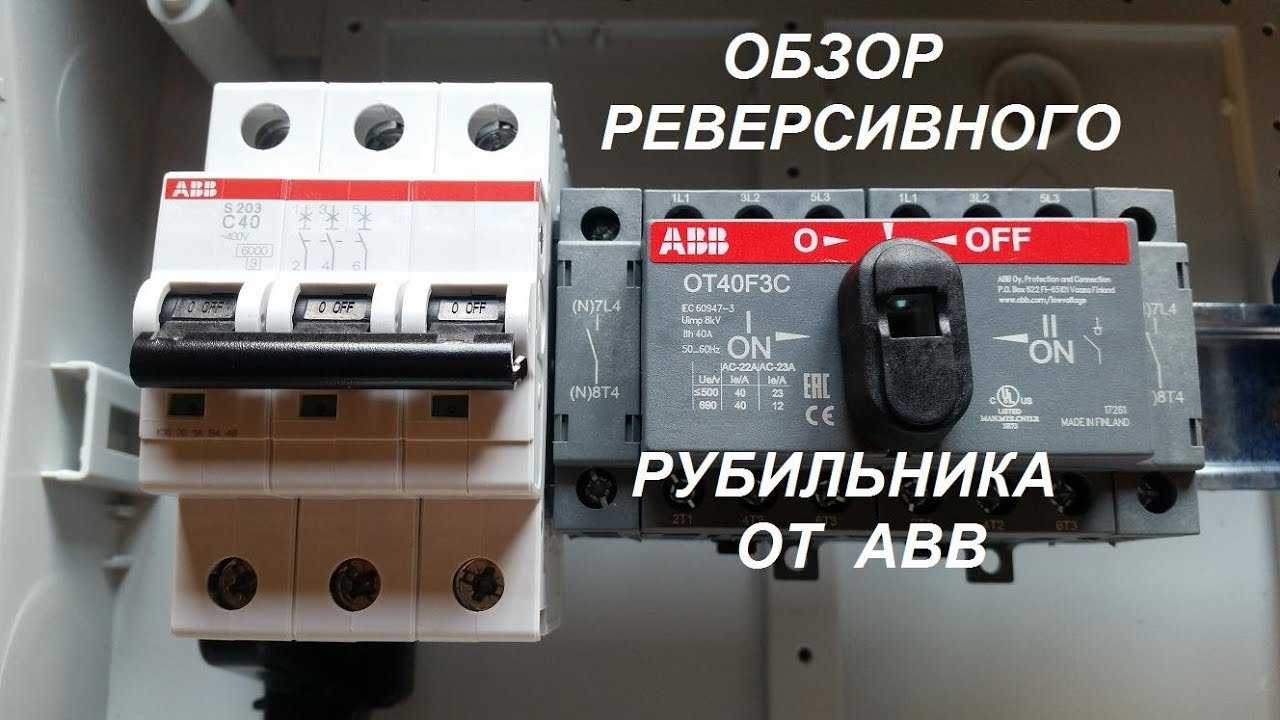

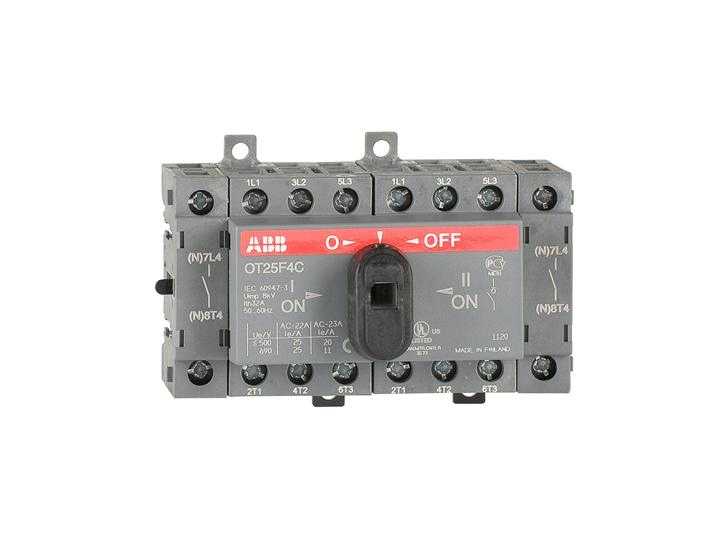

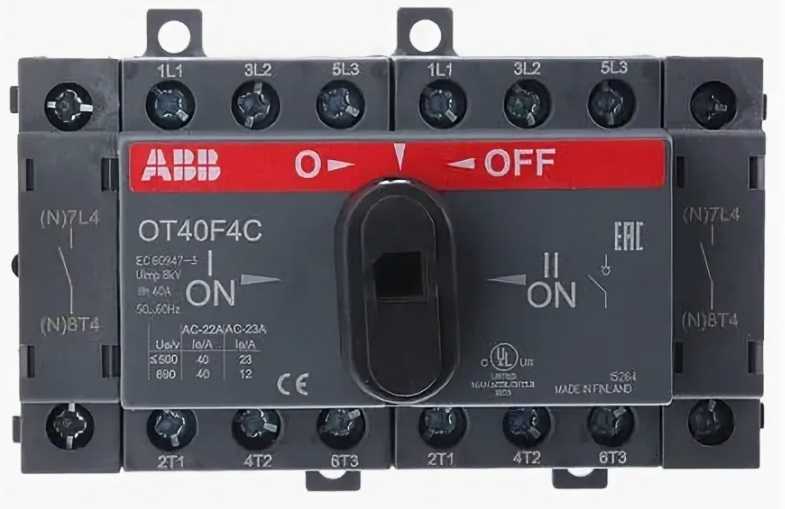

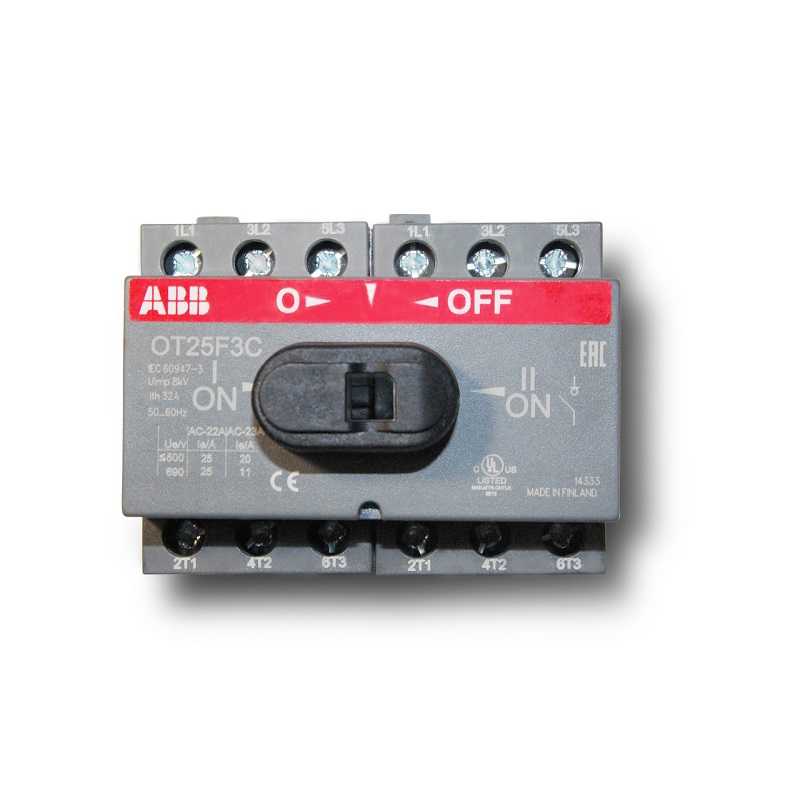

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети
При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности
Подключение с частичным использованием автоматики

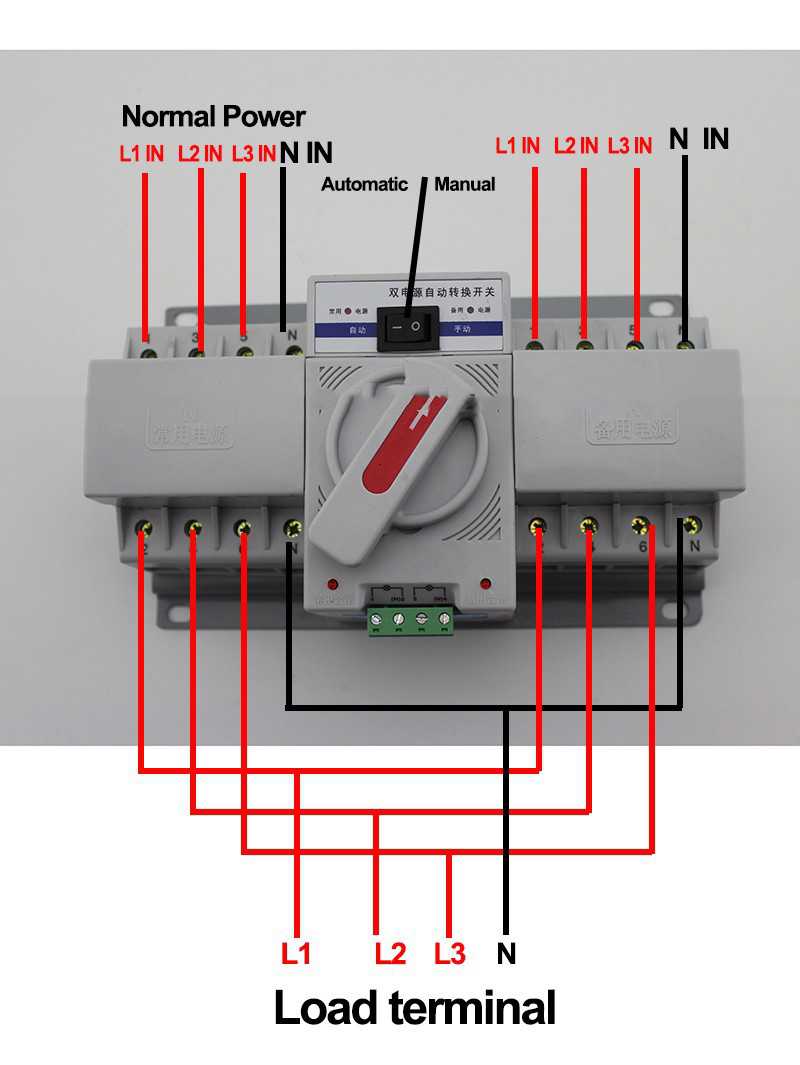

Еще один способ – подключение простейшей автоматики. Принцип работы подобной системы относительно несложен.
В случае исчезновении централизованного электропитания нужно завести бензогенератор. Если в общей сети энергия отсутствует, контактор электрогенератора замыкается. При появлении централизованного энергоснабжения, контактор разомкнется.
АВР можно самостоятельно доработать. В ряде случаев дополнительно встраивается реле времени. В таком случае при запуске бензинового электроагрегата полная нагрузка будет включаться лишь через некоторое время, в течение которого электрогенератор прогреется, стабилизирует обороты и перейдет на рабочий режим функционирования.
Подобным способом можно как подключить бензогенератор, запускаемый вручную к сети дома, так и задействовать электрогенератор с электростартером.
Основные виды

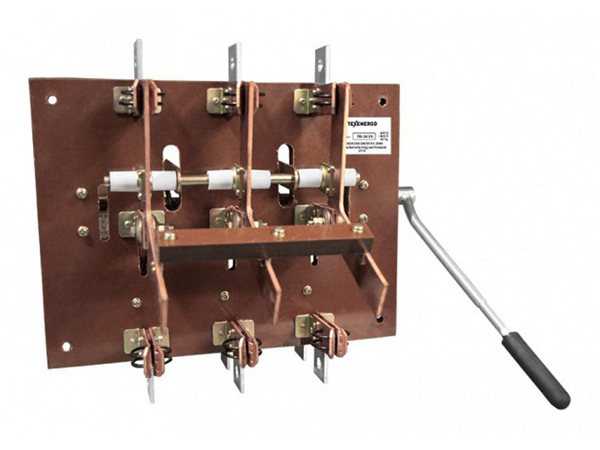

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.
Установлена такая расшифровка:
- Р — рубильник;
- П — переключатель;
- П — переднее присоединение проводов;
- Б — боковая рукоятка;
- Ц — центральный рычаг;
- цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).
Различные типы рубильников классифицируются по таким направлениям:
- Сила тока (100-1000 А).
- Количество полюсов (1-3).
- Вид тока (постоянный, переменный).
- Способ управления (сбоку, по центру).
- Способ присоединения проводов (переднее, заднее).
- Направления тока (1-3).
- Присутствие предохранителя в ноже.
- Наличие системы гашения дуги.
- Установка вспомогательных контактов.
- Степень защиты (открытое и закрытое исполнение).
- Температурный режим эксплуатации (жаркий, холодный, умеренный).
Виды генераторов
Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:
- широкий диапазон цен;
- мощность 0,8-12 кВт;
- небольшие размеры;
- существуют стационарные и мобильные модели;
- существуют однофазные и трехфазные;
- используется четырехтактный двигатель внутреннего сгорания.
При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.
Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.
Типы электрогенераторов
- Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
- Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.
Схемы подключения
Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.
Подключение устройств к однофазной сети
Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.
- Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
- При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
- Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.
Подключение прибора к двухфазной сети
Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.
В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение
Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры
Для сети пределом отрицательного сопротивления является показатель 40 Ом
А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом
Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.
А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.
Схема подключения к трехфазной сети
В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.
- Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
- При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
- Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.
Обычный выключатель и проходной

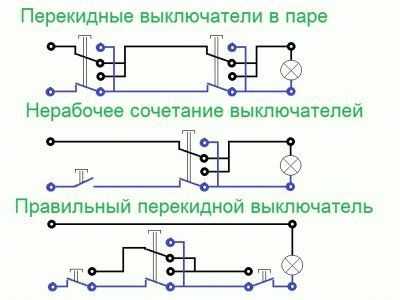

Как видно из рисунка, проходной выключатель перекидывает рабочий контакт на один их выходных. Чтобы это было лучше видно, мы раскрасили жилы разными цветами. В этом случае прекрасно видно, что при некотором положении нейтраль и фаза закорачиваются. А это пожар, выбитые пробки, куча нервов и переживаний. Запомните простое правило: проходной выключатель никогда не ставят в одной цепи с обычным. Чтобы чего не вышло. Имеется, однако, и одна рабочая схема с применением перекидного выключателя, который мы рассмотрим чуть позже (можете заранее посмотреть второй вариант на рисунке номер 2).
Рисунок 2. Рабочая схема с применением перекидного выключателя
При решении вопроса о трёх точках управления иллюминацией в коридоре. Он перекидывает проводку крест-накрест, за счёт чего создаются любопытные возможности по организации бесконечного числа выключателей
Обратите внимание, что несмотря на все эти манипуляции с нейтралью и фазой, нет возможности создать короткое замыкание. То есть проходной выключатель можно применять в паре с обычным. Вот как это могло бы выглядеть в реальной жизни:
Вот как это могло бы выглядеть в реальной жизни:
- Свет погашен, как это видно из рисунка. Потому что обычный выключатель разорвал один из проводов.
- Выходя из спальни на кухню, мы включаем иллюминацию, замыкая контакт.
- Затем спокойно идём к холодильнику (или турнику – кому что).
- Дойдя до порога кухни, перекидываем проходной выключатель, который просто меняет полярность фазы и нейтрали на лампочке.
Сейчас найдётся много людей, который скажут, что так работать не будет, а мы ответим, что если бы питание было от постоянного тока, а это часто встречается на судах, в автомобилях и поездах, то все было бы в порядке. Стоит лишь поставить в нужном месте диод. Что касается обычной квартиры, то такое сочетание действительно смотрится не лучшим образом.
Простой способ организации автопереключения
Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

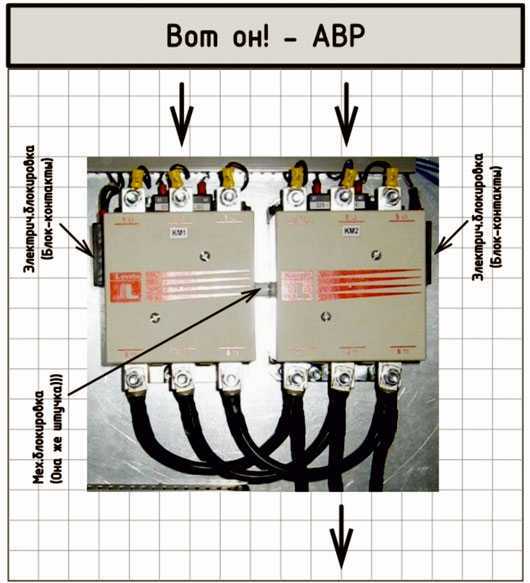

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.
Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.
При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.
Вам это будет интересно Подключение бензогенератора с автозапуском к сети дома
При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.
Разновидности рубильников
Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.
- Однополюсные.
- Двухполюсные.
- Трехполюсные.
- Четырехполюсные.
Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.
В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

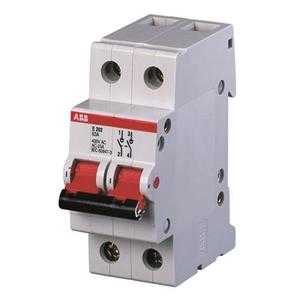

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.
Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.
Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.
Двухкондесаторный переключатель
Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.
Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.
Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

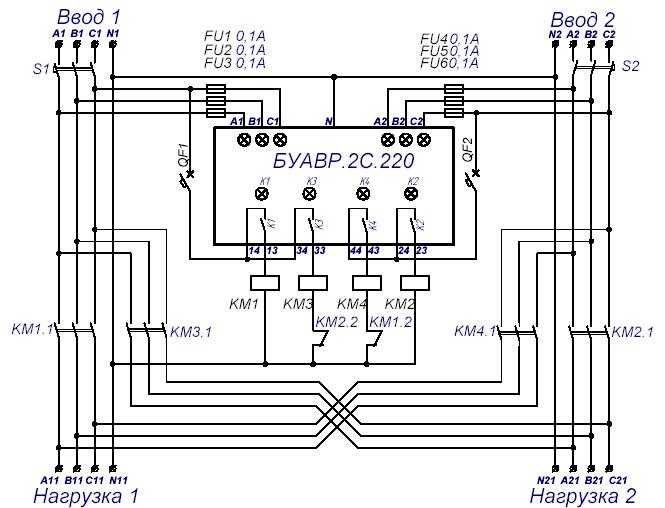

Выбор АВР
Приведенная ниже таблица поможет вам определиться с выбором типа АВР.
Таблица 1
| Тип АВР | Особенности устройства | Действие |
| Одностороннего действия | Две секции. Одна рабочая, а одна резервная | Подключает резервную линию в случае пропадания напряжения на основной |
| Двухстороннего действия | Секции равнозначные | Можно подключить любую линию, не зависимо от наличия напряжения |
| С восстановлением | Контролирует наличие напряжения на основном вводе после переключения на резервное питание | При появлении напряжения на основной линии переводит схему (с небольшой задержкой) в исходное состояние |
| Без восстановления | Переключает секции после пропадания напряжения на основном вводе | Для перевода в основной режим требуется вмешательство оператора |
Реверсивные рубильники
Выключатель нагрузки ABB Basic M 3P 25A BMD51325
Артикул: 2CDD643051R0025
Цена: 955 руб. 1 051 руб.
3 полюсные
Выключатель нагрузки ABB Basic M 3P 32A BMD51332
Артикул: 2CDD643051R0032
Цена: 955 руб. 1 051 руб.
3 полюсные
Выключатель нагрузки ABB Basic M 3P 40A BMD51340
Артикул: 2CDD643051R0040
Цена: 1 368 руб. 1 505 руб.
3 полюсные
Выключатель нагрузки ABB Basic M 3P 50A BMD51350
Артикул: 2CDD643051R0050
Цена: 1 448 руб. 1 593 руб.
3 полюсные
Выключатель нагрузки ABB Basic M 3P 63A BMD51363
Артикул: 2CDD643051R0063
Цена: 1 488 руб. 1 637 руб.
3 полюсные
Выключатель нагрузки ABB Basic M 4P 16A BMD51416
Артикул: 2CDD644051R0016
Цена: 1 144 руб. 1 258 руб.
4 полюсные
Выключатель нагрузки ABB Basic M 4P 25A BMD51425
Артикул: 2CDD644051R0025
Цена: 1 280 руб. 1 408 руб.
4 полюсные
Выключатель нагрузки ABB Basic M 4P 32A BMD51432
Артикул: 2CDD644051R0032
Цена: 1 280 руб. 1 408 руб.
4 полюсные
Выключатель нагрузки ABB Basic M 4P 40A BMD51440
Артикул: 2CDD644051R0040
Цена: 1 828 руб. 2 011 руб.
4 полюсные
Выключатель нагрузки ABB Basic M 4P 50A BMD51450
Артикул: 2CDD644051R0050
Цена: 1 944 руб. 2 138 руб.
4 полюсные
Выключатель нагрузки ABB Basic M 4P 63A BMD51463
Артикул: 2CDD644051R0063
Цена: 2 694 руб. 2 963 руб.
4 полюсные
Выключатель нагрузки ABB Basic M 1P 16A BMD51116
Артикул: 2CDD641051R0016
Цена: 383 руб. 421 руб.
1 полюсные
Выключатель нагрузки ABB Basic M 1P 25A BMD51125
Артикул: 2CDD641051R0025
Цена: 427 руб. 470 руб.
1 полюсные
Выключатель нагрузки ABB Basic M 1P 32A BMD51132
Артикул: 2CDD641051R0032
Цена: 427 руб. 470 руб.
1 полюсные
Выключатель нагрузки ABB Basic M 1P 40A BMD51140
Артикул: 2CDD641051R0040
Цена: 548 руб. 603 руб.
1 полюсные
Выключатель нагрузки ABB Basic M 1P 50A BMD51150
Артикул: 2CDD641051R0050
Цена: 648 руб. 713 руб.
1 полюсные
Выключатель нагрузки ABB Basic M 1P 63A BMD51163
Артикул: 2CDD641051R0063
Цена: 771 руб. 848 руб.
1 полюсные
Выключатель нагрузки ABB Basic M 2P 16A BMD51216
Артикул: 2CDD642051R0016
Цена: 538 руб. 592 руб.
2 полюсные
Выключатель нагрузки ABB Basic M 2P 25A BMD51225
Артикул: 2CDD642051R0025
Цена: 601 руб. 661 руб.
2 полюсные
Выключатель нагрузки ABB Basic M 2P 32A BMD51232
Артикул: 2CDD642051R0032
Цена: 601 руб. 661 руб.
2 полюсные
Выключатель нагрузки ABB Basic M 2P 40A BMD51240
Артикул: 2CDD642051R0040
Цена: 856 руб. 942 руб.
2 полюсные
Преимущества и недостатки

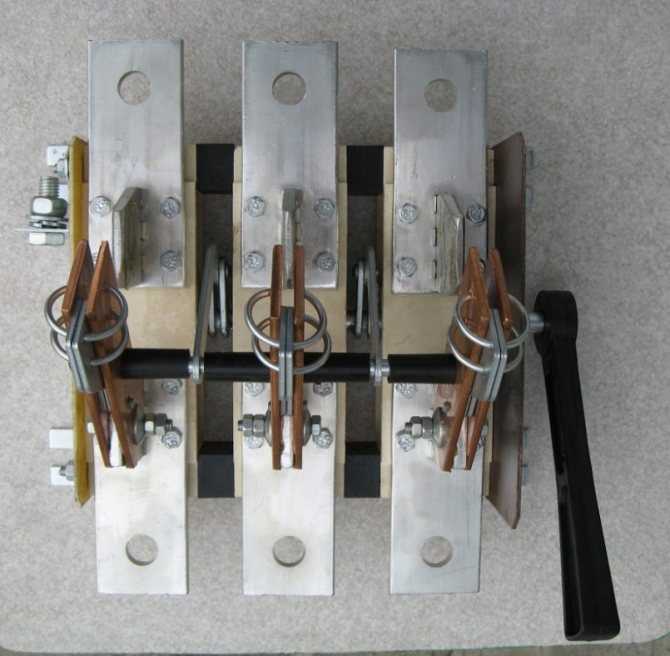

Такой прибор, как и все остальные, имеет свои преимущества и недостатки.
К преимуществам можно отнести:
- Наглядность. Для того чтобы убедиться в исправности устройства, достаточно одного взгляда. Так же визуально можно узнать, в каком положении он находится — ножи великолепно видно.
- Исключительно простая конструкция. Благодаря минимуму деталей и простой конструкции ремонтировать и обслуживать такой агрегат легко, а сам ремонт обойдется недорого.
- Высокие токи коммутации при относительно низкой стоимости. Это, пожалуй, основное достоинство приборов такого типа. Они в состоянии коммутировать исключительно большие токи (500а, 630а и более), но при этом имеют относительно невысокую стоимость.
Недостатки:
Открытая конструкция. То, что считалось достоинством, является и недостатком. Все токопроводящие элементы у этого прибора на виду в буквальном смысле
Одно неосторожное движение, и человек может оказаться под опасным для жизни напряжением*. Ненормированное время переключения
Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя
Ненормированное время переключения. Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя
Скорость переключения же таких конструкций напрямую зависит от оператора. При медленном переводе ножей под напряжением возникает высокотемпературная дуга, способная выжечь «внутренности» рубильника в секунду, да еще и устроить короткое замыкание.
* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А — не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.
Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик

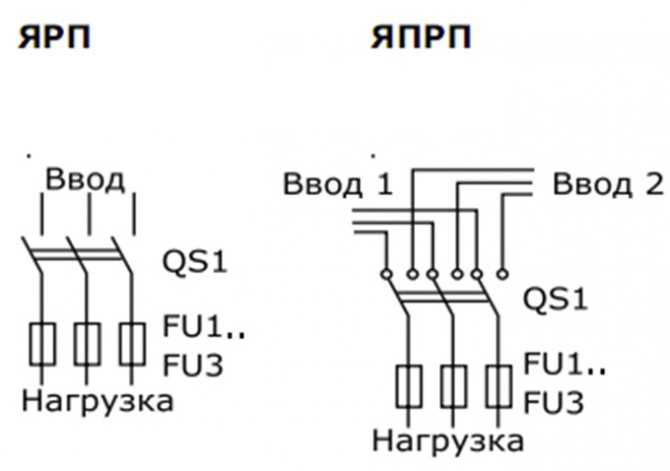

Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот — перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь.
