Размеры и преимущества плоских радиаторов отопления

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

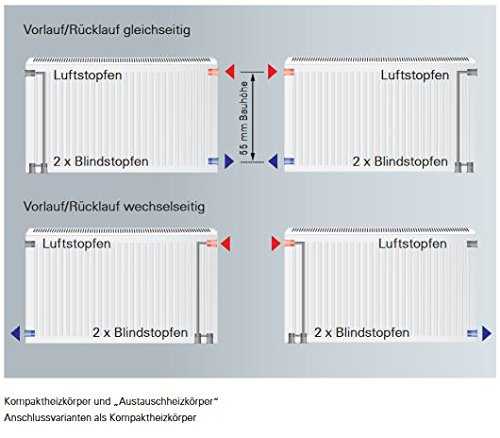

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Описание изделий

Конструкция устройства

Старые пластинчатые радиаторы отопления в СССР использовались практически наравне с привычными чугунными батареями. Их устанавливали в школах, поликлиниках, государственных учреждениях – т.е. там, где необходимо было обогревать достаточно большой объем воздуха.

Ранее такие радиаторы использовались повсеместно

На сегодняшний день конструкция подобных устройств была несколько усовершенствована (в основном за счет применения современных материалов), однако общая схема осталась неизменной:

Основу системы составляет U-образная выгнутая трубка, по которой движется теплоноситель. На входе и на выходе устанавливаются краны, позволяющие отсечь радиатор от системы.

Конструкция с открытыми теплообменниками

Чаще всего вся эта система собирается в тонкостенном металлическом корпусе, основной функцией которого является защита теплообменников от пыли, от царапин и ожогов при контакте с обогревателем уберегается человек. Для выхода горячего воздуха в верхней части корпуса проделываются отверстия.

Изделие в стальном корпусе

Принцип действия

Функционирует такая система довольно просто:

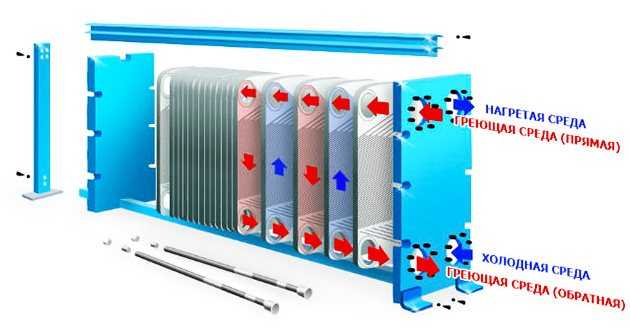

Так работают теплообменные пластины

• Теплоноситель (горячая вода или пар с высокой температурой) под давлением до 20 атмосфер двигается по трубам. При этом высокая скорость движения приводит к тому, что при перемещении по контуру температура теплоносителя снижается незначительно.
• При прохождении через участок с теплообменниками вода отдает часть энергии пластинам. Те, в свою очередь, быстро нагреваются до высокой температуры.

Движение тепловых потоков во встроенной модели

• Холодный воздух поступает в корпус радиатора через отверстия в нижней части.
• Значительная площадь пластин облегчает теплоотдачу, поскольку они практически всей поверхностью контактируют с воздухом.
• После того как температура воздуха повышается, он поднимается вверх и выходит из корпуса через отверстия в крышке.

Процесс вертикального перемещения воздуха при теплообмене происходит непрерывно и называется конвекцией. Сами же отопительные приборы часто именуют конвекторами.

Нужно отметить, что не всегда естественного подъема воздуха бывает достаточно. В этом случае в нижней части корпуса монтируется вентилятор, который обеспечивает перемещение воздушных масс. С одной стороны, цена отопления при этом возрастает за счет использования дополнительной электроэнергии, но с другой стороны существенно увеличивается и эффективность.

Основные разновидности

На сегодняшний день рынок предлагает несколько разновидностей батарей пластинчатого типа.

Их можно условно разделить по ряду признаков:

Фото стальной модели

Комбинация медных трубок и алюминиевых пластин

Особенности установки. Полезные советы

Установить радиаторы самостоятельно не так уж сложно. Необходимо учитывать, что вертикальные конструкции более громоздки и на их установку под потолком понадобится больше времени. Все настенные отопительные приборы вне зависимости от модели и особенностей дизайна крепятся к стене при помощи кронштейнов и подключаются либо к трубопроводу горячей воды, либо к сети электропитания.

На что нужно обращать внимание при монтаже вертикальных отопительных приборов:

• вертикальные модели тяжелее горизонтальных, поэтому располагать их нужно только на несущей стене;
• хорошо, если можно спрятать трубы в гипсокартонных конструкциях или утопить в штробах. Если же нет — подводите трубы к низу радиатора. Так конструкция будет смотреться эстетичнее;
• установите перемычку, регулирующую интенсивность тепла;
• обязательно устанавливайте дроссели и вентили, чтобы при надобности можно было полностью отключить радиатор;
• не стоит сочетать медные трубы с алюминием. Эти металлы образуют гальваническую пару в условиях солёной воды. Подводите алюминиевые радиаторы к горячему водоснабжению с помощью стальных или пропиленовых труб;
• модели из алюминия не подходят для электрических систем. Ток разрушает металл намного быстрее;
• воздушник устанавливается в верхней трубке в том случае, если подвеска находится в нижней части батареи;
• пропиленовые трубы, установленные внизу, могут не выдержать давления из-за того, что оно сосредоточено в нижней части радиатора. В этом случае необходима установка компенсатора для сглаживания расширения. Таким образом, трубы не деформируются под воздействием высоких температур;
• при необходимости покраски батарей выбирайте только термостойкие материалы. Это касается как красок, так и лаков.

Внешний вид низких отопительных радиаторов

Внешний вид низкого радиатора

Современный производственный рынок предлагает различные конструкции и цветовые решения радиаторов отопления. А также данный вид изделий можно подобрать по следующим параметрам:

• по размеру;
• оптимальной длине;
• удобной ширине;
• необходимой мощности;
• а также по количеству секций.

По техническим параметрам этот вид изделий подходит к оснащению отопительных систем любых помещений. Одним из несомненных достоинств этих приборов является качественная конечная отделка поверхностного покрытия радиаторов отопления. Это может быть специализированный лак, напыление или краска.

Такой нюанс обеспечивает стойкость к коррозийным процессам, а также эта обработка не требует регулярной окраски и других видов ухода. Высококачественные устройства этого направления экономят до 30 процентов материальных затрат на отопительные нужды.

Радиаторы производятся в разнообразных вариантах для удовлетворения различных требований и предпочтений покупателей к данному виду товаров. Такой ассортимент позволяет выбирать самый удачный вариант для установки низких батарей в определённом помещении, причём, это выгодно как при установке, так и подходит для определенных систем отопления.

Разновидности плоских радиаторов и особенности их применения

В зависимости от того, какие потребности и предпочтения у владельца, необходимо выбирать плоский радиатор отопления.

Радиатор отопления панельного типа

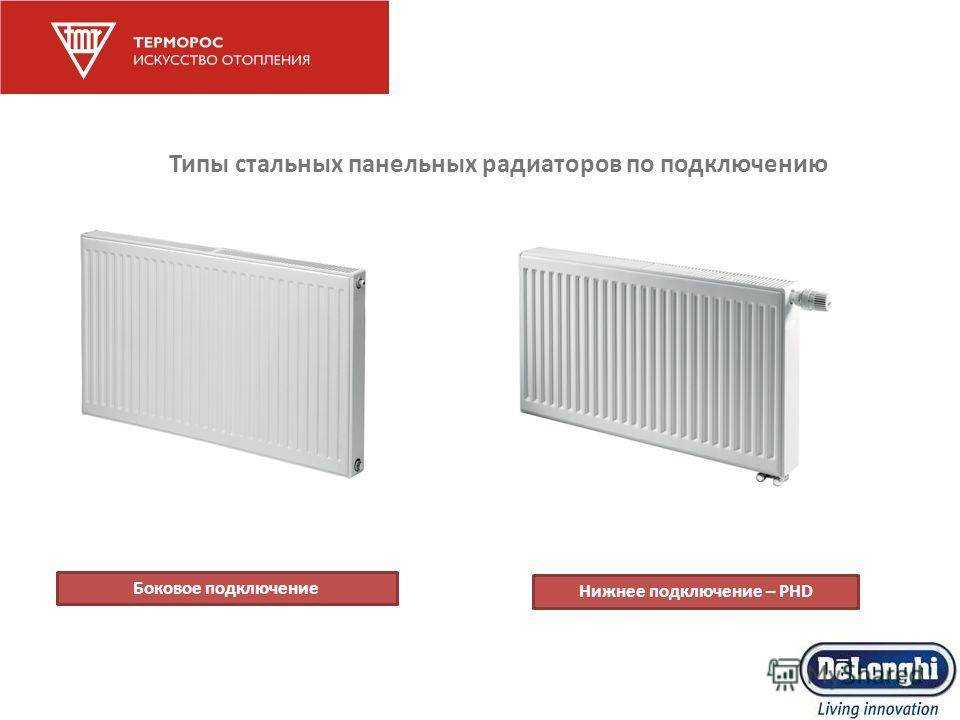

Стальной агрегат бывает нескольких видов (по способу монтажа):

• Батарея универсального подключения.
• Батарея с нижним подключением.
• Батарея, имеющая подключение сбоку.

Монтаж радиатора проводится либо на полу, либо на стене, в зависимости от типа здания и системы подачи источника отопления.

Правила эксплуатации радиаторов

Чтобы агрегат работал исправно максимально долго, необходимо при его использовании следовать нескольким правилам:

• Для того, чтобы увеличить количество теплоносителя, проходящего через пространство радиатора, необходимо изначально установить насос для циркуляции и расширительный бачок. Эти дополнения обеспечат хорошую циркуляцию.
• Нет необходимости часто проводить слив теплоносителя из отопительных труб. Если во внутреннюю часть радиатора часто попадает кислород, там будет активнее развиваться коррозия.
• Антифризовые теплоносители – не лучший вариант для стальных батарей, поскольку они снижают их теплоотдачу, при этом не реализовывая своих возможностей из-за недостаточного объема радиатора.

Применив эти простые советы можно увеличить эксплуатационный срок агрегата и пользоваться всеми его возможностями на полную.

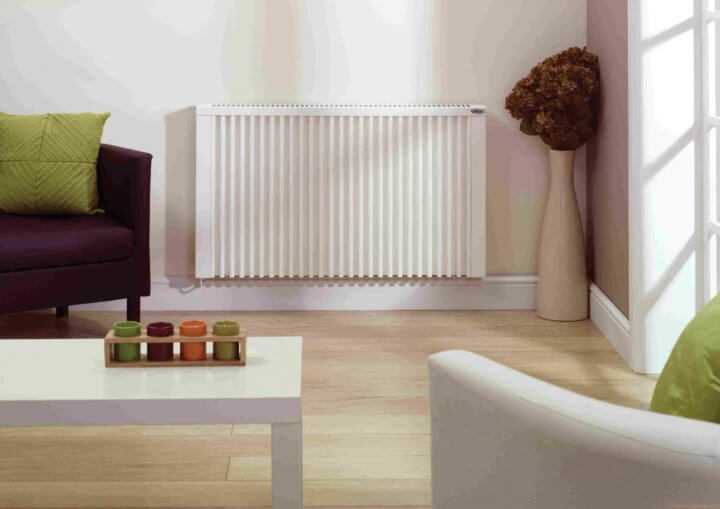

Плоская батарея в интерьере

Перед покупкой агрегата следует обратить внимание на качество покрасочного покрытия. Оно должно быть равномерным и однородным по всей поверхности батареи

Если одна из стенок радиатора будет отличаться оттенком от другой, есть серьезные сомнения в качестве товара.

Однако если подойти к выбору радиатора серьезно, правильно его установить и бережно использовать, он полностью оправдает все затраты и будет много лет обеспечивать комфортную температуру в доме.

Как выбрать радиатор отопления — на видео:

Радиаторы

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

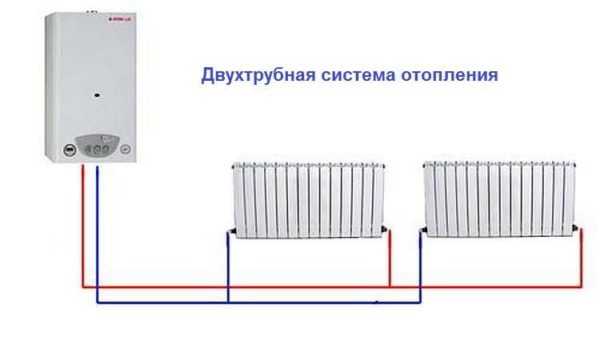

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Производители

Среди наиболее популярных производителей радиаторов отопления следует выделить следующие:

Konner. Страна- производитель – Россия. Под данным брендом выпускаются высококачественные чугунные батареи, не уступающие по своему качеству европейским аналогам, но адаптированные под эксплуатацию в отечественных условиях. Среди преимуществ изделий выделяется стойкость к гидроударам и качественная антикоррозионная защита внутренних поверхностей. Коллекции включают множество изделий различных форм и дизайнерских решений, имеется особая линия батарей в ретро стиле.

Помимо чугунных, производитель выпускает также биметаллические и алюминиевые батареи различной модификации.

• GuRaTec – немецкие чугунные батареи, которые благодаря совершенному внешнему виду нередко называют настоящим произведением искусства. Высокие эксплуатационные характеристики достигаются благодаря использованию новейших инженерных разработок и безупречному качеству исполнения. Устройства выпускаются в ретро-стиле, имеют множество модификаций, максимальная высота – 970 мм.
• Roca – один из самых известных итальянских производителей сантехники и систем отопления. Компания не имеет дочерних предприятий за пределами Испании, что гарантирует оригинальное качество продукции и ее соответствие европейским стандартам качества и безопасности.

• Buderus – компания, которая имеет солидную историю (образована в 1731 году), поэтому выпускаемая продукция характеризуется высочайшим качеством. Долгое время производитель выпускал чугунные отопительные приборы, однако сегодня ассортимент включает также 2 вида стальных радиаторов. Особенностью продукции является комплектация батарей системами для быстрого монтажа.
• Kermi – еще один немецкий производитель, получивший положительные отзывы от отечественного покупателя. Ассортимент представлен стальными радиаторами. Помимо высокого качества, они отличаются большим разнообразием форм и дизайна. Это могут быть вертикальные панельные радиаторы любых размеров, дизайн-радиаторы и даже целые стенки-радиаторы.

Продукция выпускается исключительно на территории Германии, что гарантирует строгий контроль качества радиаторов.

Korado – чешский производитель, являющийся одним из мировых лидеров по производству отопительных приборов. Вертикальные радиаторы можно найти в линейке RADIK VERTIKAL. Это стальные изделия, стандартного белого цвета. Однако при желании клиента они могут быть выкрашены в один из оттенков каталога, который насчитывает 21 цвет.

Style Ретро – чугунные батареи российского производства, которые имитируют старинные (19-начала 20 века) отопительные приборы. Помимо функциональности, они также обладают эстетичным видом и нередко становятся декоративным элементом интерьера. Узоры на поверхности выполняются методом художественного литья в соответствии с выбранным стилем радиаторов.

Восхищение вызывают расписные батареи, которые могут быть выполнены по технике гжель, иметь рисунок золотом по красному или черному. Компания также занимается изготовлением и окрашиванием батарей на заказ. Изделия имеют высокие эксплуатационные характеристики, при этом им характерна меньшая стоимость, чем западным аналогам.

Виды стальных радиаторов отопления

Стальные радиаторы отопления можно поделить на три вида по конструктивным особенностям:

• панельные;
• пластинчатые;
• трубчатые.

Панельные плоские

Такая батарея представляет собой две стальные пластины, в которых сделаны углубления с плоским дном. При соединении двух пластин, образуются каналы для циркуляции теплоносителя.

Пластины скрепляются методом точечной сварки. В углах прибор имеет отверстия для входящей и выходящей воды. При необходимости на одном из штуцеров устанавливают кран для спуска воздуха.

На трубе, через которую в калорифер поступает теплоноситель, устанавливается кран для регулировки подачи воды.

Эти модели имеют функцию конвекции. Конвекционные рёбра располагаются со стороны, которая крепится к стене. Во время нагрева калорифера эти рёбра также нагреваются. Горячий воздух поднимается вверх, образуя естественную конвекцию, что ускоряет прогрев помещения.

Важно! В некоторых моделях панельных отопительных приборов из стали конвекционные рёбра отсутствуют. В одном радиаторе может размещаться от одной до трёх панелей

В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

В одном радиаторе может размещаться от одной до трёх панелей. В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

• 10 — имеет одну панель. Не имеет конвектора и облицовки.
• 11 — имеет одну панель и конвектор.
• 20 — имеет две панели и воздуховыпускную решётку сверху. Конвектор отсутствует.
• 21 — двухпанельный калорифер с защитным кожухом и конвектором, присоединённым к одной из панелей.
• 22 — двухпанельный прибор с защитными кожухами и конвекторами.
• 30 — трёхпанельный радиатор, прикрытый сверху воздуховыпускной решёткой.
• 31 — трёхпанельный прибор с защитными кожухами и конвектором.

Фото 1. Внутреннее устройство некоторых типов стальных панельных радиаторов, маленьких и больших.

Трубчатые или секционные

Некоторые трубчатые калориферы похожи на обычные чугунные секционные батареи. Их также называют секционными, так как теплоноситель в них циркулирует по секциям, соединённым в единую конструкцию.

Одна секция такого прибора может иметь от 2 до 6 трубок. Трубчатые отопительные приборы могут иметь любые размеры. Наименьшая высота составляет 0,19 м, а максимальная — 3 метра.

Пластинчатые

Пластинчатые калориферы состоят из большого количества пластин, теплообменника и кожуха.

Теплообменник представляет собой дугообразную трубу. Количество коленей (сгибов) трубы зависит от конкретной модели. Как правило, используют одно или два колена.

Труба нагревается от теплоносителя, а затем отдаёт тепло пластинам. Пластины выполняют роль конвектора, но конвекция, созданная рёбрами панельных приборов отопления значительно сильнее.

Защитный кожух выполняет две функции. Вследствие того, что пластины и труба сильно нагреваются от теплоносителя, они способны обжечь жильцов дома. Температура кожуха не превышает 40 °C. Кроме того, этот кожух играет эстетическую роль. Внешне такие батареи похожи на панельные.

Технические характеристики стальных пластинчатых калориферов таковы, что позволяют им быть частью отопительных систем панельных домов, так как способны выдержать давление до 40 атмосфер.

Внимание! Со временем теплоотдача стальных пластинчатых отопительных устройств уменьшается из-за пыли, оседающей на частях конструкции. Во избежание этого, устройство нужно периодически чистить

Производители

Осуществляя выбор плоских радиаторов, как и других обогревателей, большое внимание нужно уделить производителям. Стоит изучить технические и эксплуатационные характеристики батарей, предлагаемых сегодня на рынке, почитать отзывы и подобрать наиболее подходящий вариант для своего жилья. Немецкий производитель Kermi выпускает плоские радиаторы более 10 лет, а с 2011 года ведется активная поставка изделий на российский рынок

Батареи компании Kermi в короткие сроки завоевали доверие пользователей и заняли лидирующие позиции. И это неудивительно, ведь радиаторы данного производителя славятся высоким качеством, эффективностью и длительным сроком эксплуатации. Kermi дает гарантию на продукцию — 10 лет, что является достаточно высоким показателем

Немецкий производитель Kermi выпускает плоские радиаторы более 10 лет, а с 2011 года ведется активная поставка изделий на российский рынок. Батареи компании Kermi в короткие сроки завоевали доверие пользователей и заняли лидирующие позиции. И это неудивительно, ведь радиаторы данного производителя славятся высоким качеством, эффективностью и длительным сроком эксплуатации. Kermi дает гарантию на продукцию — 10 лет, что является достаточно высоким показателем.

Плоские радиаторы Kermi производятся в двух вариациях: с рифленой или гладкой фронтальной поверхностью. Они окрашены катафорезным методом в два слоя. Благодаря тому, что верхние и боковые решетки легко снимаются, радиаторы очень легко очищать от пыли.

В линейке компании представлены серии Profil с профилированной фронтальной поверхностью и Plan с гладкой лицевой стороной. В обеих сериях выпускаются разновидности:

• ThermX2 — вентильные батареи. В радиаторе присутствует встроенная регулирующая арматура в соответствии с мощностью.
• ThermX2 Kompakt — плоские радиаторы компактного размера. Они универсальны, пригодны для низких температурных условий.
• Kompakt Hygiene — гигиенические батареи, покрытые двойным слоем лака. Такие приборы подходят для больниц, их можно мыть дезинфицирующими растворами, также они легко очищаются за счет открытой формы.

Изделия компании Zehnder, как и предыдущего, производятся в Германии. С 2003 года в Россию поставляются плоские стальные электрические и водяные радиаторы.

Создаются батареи из нетрадиционных материалов, выпускаются в различных формах и размерах. На рынке можно найти радиаторы в виде панелей или зеркала с принтом, картинами, декоративной поверхностью под дерево или камень. Выпускаются как горизонтальные, так и вертикальные батареи с радиусным и угловым исполнением. Пригодны для установки как в закрытых, так и в открытых системах отопления.

Радиатор стальной Zehnder Nova NH 07

Радиаторы Zehnder выпускаются в сериях:

• Nova и Radiapaneel — станут не только источником тепла, но и украшением интерьера. На рынке присутствуют одно- и двухрядные модели, в комплекте некоторых присутствуют конвективные пластины для улучшения теплоотдачи. Цветовая гамма радиаторов представлены в 700 вариантах.
• Plano и P25 — представляют собой сваренные листы стали: передняя состоит из гладкого, толщина которого составляет 2 мм, задняя — из профилированного или гладкого, толщиной 1,25 мм. Дизайн достаточно сдержанный, батареи оборудованы конвективными ламелями, можно подобрать прибор требуемого размера. Формы: прямые, изогнутые, угловые.
• Nova Mirror — плоские радиаторы отопления со встроенным зеркалом и небольшой монтажной глубиной. Такие батареи можно устанавливать в узких помещениях, к тому же они очень удобны в использовании и обслуживании.

Стоимость дизайнерских радиаторов отопления Zehnder зависит от модели, размеров и дополнительных функций. Отзывы на изделия — положительные, пользователи отмечают широкий выбор моделей, форм и цветовых решений.

Плоский стальной радиатор Buderus Logatrend K Profil с боковым подключением

Известный концерн Buderus выпустил на рынок серию плоских панельных стальных радиаторов Logatrend K-Profil (с боковым подключением) и VK-Profil (с нижним подключением). Основные характеристики радиаторов Logatrend: высокие показатели теплоотдачи, надежные сварные швы, в комплект входят термовентили для одно- и двухтрубных систем. Гарантия на изделия — 5 лет и более.

Цена плоских радиаторов вышеописанных производителей отображена в таблице.

Бренд	Наименование	Цена, руб.
Kermi	ThermX2	2 000-9 000
Kermi	ThermX2 Kompakt	3 500-8 000
Kermi	X2 Kompakt Hygiene	8 000-40 000
Zehnder	Nova	3 000-12 000
Zehnder	Radiapaneel	6 000-28 000
Zehnder	Plano	5 000-80 000
Zehnder	P25	4 000-46 000
Zehnder	Nova Mirror	35 000-48 000
Logatrend	K-Profil	1 100-22 000
Logatrend	VK-Profil	1 700-15 000

Установка

Монтаж стальных трубчатых батарей во многом схож с установкой традиционных моделей и не отличается высокой сложностью при наличии теоретических знаний и практических навыков.

Перечень инструментов, необходимых для работы:

• шуруповёрт;
• ударная дрель или перфоратор;
• разводной ключ;
• пассатижи;
• рулетка;
• строительный уровень;
• карандаш.

Этапы монтажа:

1. Демонтаж старой батареи.
2. Разметка и установка крепёжных кронштейнов. Стальные трубчатые радиаторы отличаются большим весом, поэтому необходимо использовать кронштейны с соответствующей нагрузочной способностью.
3. Навес трубчатого радиатора и сборка монтажного комплекта.
4. Установка запорного крана, клапана под термоголовку и крана Маевского.
5. Подсоединение к трубам системы отопления.
6. Опрессовка.

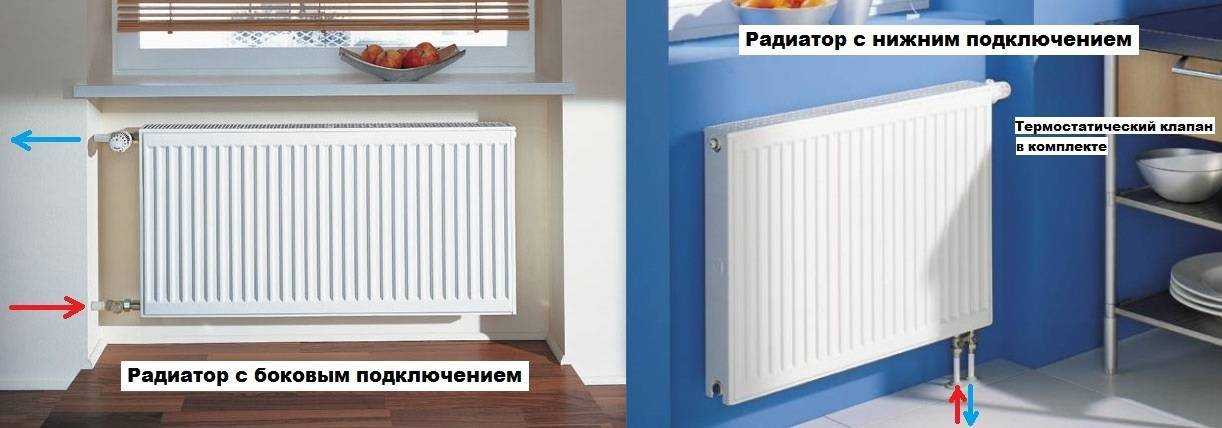

Способ подключения

Большинство моделей подключают к системе теплоснабжения нижним либо боковым способом. На выбор метода подключения влияют характеристики и особенности конкретной модели, а также особенности разводки труб отопления в помещениях.

Нижний способ подключения заключается в том, что и подающая, и обратная трубы подключаются к радиатору снизу. При боковом подключении трубы подачи и обратки подключаются с левой или правой стороны батареи, в зависимости от модели.

Условия правильного монтажа

Независимо от характеристик радиатора, для его эффективного функционирования при монтаже важно обеспечение следующих условий:

• Расстояние между верхней гранью и подоконником (для горизонтальных моделей): 5—10 см.
• Расстояние между нижней гранью и полом: 9—12 см.
• Расстояние между стеной и радиатором: 2—5 см. В случае монтажа отражающего теплоизоляционного слоя потребуются крепёжные кронштейны увеличенной длины.

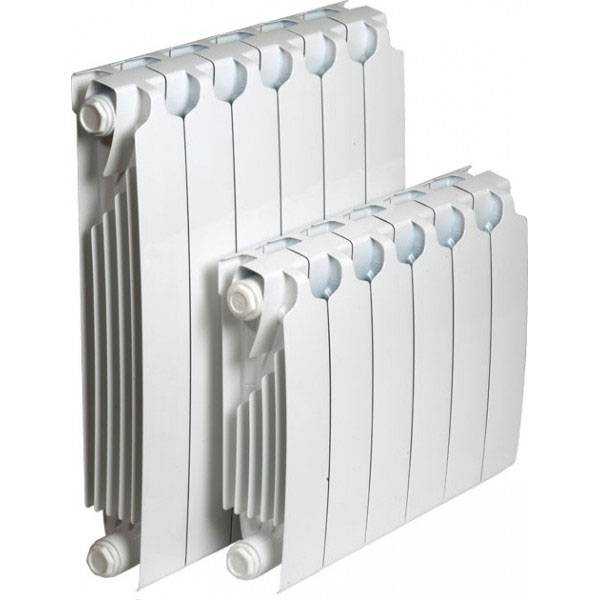

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

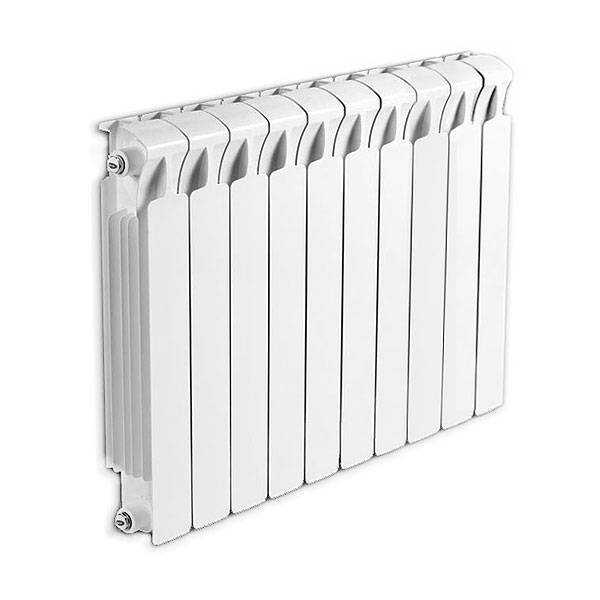

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

• теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
• количество секций варьируется от 4 до 14;
• технология Power Shift, увеличивающая теплоотдачу;
• стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
• устойчив к самым агрессивным теплоносителям;
• возможен настенный и напольный монтаж;
• оригинальный дизайн;
• гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

• монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
• теплообмен от 784 Вт до 2744 Вт;
• комплектация секций – от 4 до 14;
• высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
• присутствует нижнее подключение;
• гарантия от производителя – 25 лет.

• дороговато для отечественного продукта;
• нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

• высокая прочность;
• максимальное рабочее давление 35 атмосфер;
• давление опрессовки – 5.25 МПа;
• теплоотдача в диапазоне от 740 Вт до 2590 Вт;
• комплектация – от 4 до 14 секций;
• значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
• гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

• высокая прочность – рабочее давление до 40 Бар;
• теплообмен от 804 Вт до 2412 Вт;
• комплектация – от 4 до 12 секций;
• стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
• гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

• теплообмен от 191 Вт до 2674 Вт;
• комплектация от 1 до 14 секций;
• высокая прочность – рабочее давление до 40 Бар;
• не страшны самые агрессивные теплоносители (pH 7 – 10);
• гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.

Особенности

Логично, что вертикальными называются радиаторы отопления, секции которых расположены вертикально. Однако большинство батарей имеют подобное расположение, устройства с горизонтально ориентированными секциями встречаются достаточно редко. В связи с этим правильнее в основу критерия положить форму прямоугольника, образуемого батареями.

Таким образом, вертикальными батареями называют те, что образуют, словно вытянутый по горизонтали прямоугольник. Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.

Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии. Системы могут располагаться практически от пола до потока, в рост человека. Распространяя инфракрасное тепловое излучение (сходное с солнечным теплом) на уровне роста человека, они обеспечивают повышенный комфорт в помещении.

Вертикальные батареи имеют множество вариантов исполнения, отличаются многообразием дизайнов и расцветок. Это позволяет не только вписать их в любое помещение, но и сделать оригинальной деталью интерьера. Такие батареи, установленные вместо привычных моделей, размещаемых под подоконником, можно не прятать, а располагать в любом удобном месте. Помимо практической, они выполняют декоративную функцию.

Выбирая вертикальные радиаторы, полезно знать и об их недостатках. При таком способе обогревания нарушаются принципы конвекции, а потому под потолком скапливается теплый воздух, что нерационально. А при интенсивной работе батарей этот теплый воздух становится причиной неблагоприятного микроклимата. Кроме того, во внутренних каналах вертикальных батарей возрастает вероятность образования воздушных пробок.

Наконец, монтаж подобной системы более трудоемкий. Даже небольшое отклонение по вертикали будет заметным и нарушит эстетику. Возникают сложности с подводкой труб отопительного контура. В данном случае придется отказаться от наиболее эффективной схемы диагонального подключения. В противном случае придется вмуровывать трубы в стены, что неэстетично и небезопасно в случае аварии.

Выходом становится использование нижнего подключения, которое не является столь же эффективным и рациональным, как диагональное. Кроме того, вертикальные батареи требуют надежной мощной системы крепления.
