Выбило пробки в квартире: причины срабатываний, что делать?

Причины, по которым выбивает автоматический выключатель

Таких факторов может быть несколько, подробно разберемся с каждым из них.

Превышена допустимая нагрузка

Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.

Существует два способа решить эту проблему:

1. Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
2. Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).

Произошло короткое замыкание

Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.

Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.

Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.

Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.

Короткое замыкание в электропроводке

Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно . Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.

Вышел из строя автоматический выключатель

Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.

Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.

Автоматический выключатель и короткое замыкание

Начну сначала. Автоматический выключатель или автомат защиты предназначен для защиты электропроводки ( кабелей и проводов электропроводки) помещения от короткого замыкания и перегрузки. Короткое замыкание приводит к моментальному возникновению в электросети сверхтоков (токов на порядки превышающие рабочие токи).

Любой сверхток, а в квартирных цепях это 1,8-12,6 кАмпер, по законам физики приводит к выделению колоссальной тепловой энергии. Эту энергию не может выдержать не один бытовой контакт, и в месте короткого замыкания происходит вспышка или так называемая электрическая дуга. Если быстро не отключить электропитание аварийной сети, то очень велика вероятность пожара, а еще хуже, поражения человека сверхтоками КЗ.

Для защиты от короткого замыкания, а именно для моментального отключения аварийной сети и служат автоматические выключатели (автоматы защиты). Отмечу, что отключение происходит не моментально, а за время безопасного контакта. Это менее 0,1 сек.

Пример со стиральной машиной

Для примера разберем случаи отключения стиральной машины из-за срабатывания дифавтомата. Первым делом исключим неисправность нагрузки.

Для этого, вместо машинки подключим к той же розетке утюг или холодильник. Если автомат не реагирует, то следует искать причину неисправности в стиральной машине.

Проверьте, не замыкает ли на корпус фазный провод. Возможно, поизносились щетки электродвигателя, и через графитовую пыль ток протекает на корпус.

Измерьте сопротивление изоляции обмоток электродвигателя. Если оно упало ниже 7-10 кОм, то токи утечки таковы, что могут вызвать срабатывание дифавтомата. Дальше этого идти не надо, ремонт стиральной машины дело непростое, лучше вызвать специалиста.

Но причина выключения дифавтомата может оказаться не только в нагрузке. Поставив после ремонта стиральную машину на место, ситуация может опять повториться.

Дело в том, что дифавтомат, как и УЗО реагирует на суммарный ток утечки в линии: в проводах от устройства защиты до нагрузки и в самой машине. Поэтому суммарный ток утечки с контрольной нагрузкой и стиральной машиной может оказаться таким, что в первом случае дифавтомат не сработает, а во втором отключится.

Поэтому в любом случае измерьте сопротивление изоляции электропроводки.

Поиск и исправление неисправностей

Выбивание при включении новой электропроводки

На впервые подключаемой проводке поиск неисправности следует выполнять с проверки правильности выполнения монтажа.

Дифавтомат сначала включается в режиме тестирования. Если он сработал — значит с самим устройством все в порядке. Дальнейшие действия выполняются в следующей последовательности:

• необходимо удостовериться в отсутствии нагрузки;
• включается автомат и при его выбивании делается вывод о том, что проводники подключены неверно;
• проверяется подключение к контактам N нулевого провода, к клемме L — фазного;
• проверяются низовые контакты автомата на правильность подсоединения кабелей от подлежащей контролю линии;
• делается попытка включения защитного устройства.

Необходимо проверить, из чего выходит провод «нуля». К верхней клемме он подается от нулевой шины. К нижнему контакту «ноль» подключается от линии, он приходит от коробки. Если прибор снова выбило — причину нужно искать в соединениях в распредщите.

Проверка щитка

Чаще всего ошибки, допущенные при монтаже, можно отыскать именно в щитке — ошибочно соединяются «нули» от различных линий либо перепутываются места соединений.

При сработке в распределительном щитке дифавтомата причиной может стать неверное соединение проводов

Такие ошибки обычно допускают специалисты, привыкшие к работе только с выключателями-автоматами, для которых нет разницы, от какой линии подан нулевой кабель, так как сами устройства контролируют ток на фазном кабеле

Для УЗО или автомата дифференциального наоборот, это очень важно, так как реагируют они на разницу в величине токов в фазном и нулевом проводах

После того, как проверена правильность подключения в распределительном щитке, можно включить автомат. Если он снова отключился, то следует убедиться в правильности соединения проводов, отходящих от коробки к розетке — не менее часто перепутывают провод заземления и «ноль». Если все правильно, то автомат должен включиться и начать контроль.

При сомнениях в работоспособности самого дифавтомата, его можно проверить следующим образом. Посредством отвертки-индикатора в розетке находится «ноль», который соединяется с заземлением. Так как без нагрузки по фазному и нулевому проводу никаких токов не проходит, автомат не сработает. При подключении нагрузки даже от лампочки устройство выключится. В проводе нулевом величина тока будет меньше в 2 раза, чем в фазном. Это вызовет сработку электромагнитного расцепителя.

Проверка замыкания

При сработке дифавтомата от короткого замыкания, причина находится проще всего. Прибор, работающий от контролируемой линии, как правило, не работает. Он тоже оснащен предохранителями, которые перегорают, корпус при этом может быть слегка почерневшим, а провода — слегка оплавленными.

При подключении к линии сразу нескольких приборов неисправное устройство следует отключить, а затем снова включить автомат, который сразу же должен приступить к контролю.

При вторичном отключении следует обратить внимание на срок, в течение которого это случилось. Если прибор выключился сразу же, значит, замыкает где-то еще

Выяснение причины срабатывания автомата при коротком замыкании в контролируемой сети

Тогда нагрузку следует отключать постепенно — убрать одного потребителя, включить автомат и ждать его реакцию. Если устройство поставлено на контроль, значит неисправность в отсоединенном приборе. Если контроля нет — отключаем следующий потребитель.

Перегрузка

При не мгновенном отключении автомата при подключении нагрузки, а некоторое время спустя, можно сделать вывод о присутствии токов перегрузки, величины которых не хватает для моментальной сработки.

Срабатывание дифавтомата при перегрузке может произойти из-за подключения слишком мощных потребителей

По этой причине отключение выполняется из-за сработки теплового расцепителя при подключении слишком большого числа мощных приборов.

Если сечение электропроводки позволяет, можно увеличить число розеток и установить прибор с большим номинальным током вместо дифавтомата.

Как выглядят разновидности пробок (выбило пробки в квартире)

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

• Посмотреть документацию бытовой техники.
• Изучить информацию на задней панели.
• Воспользоваться таблицей со средними значениями мощности приборов.

Тип электроприбора	Мощность потребления, Вт
Стиральная машинка	2000-2500
Пол с электроподогревом	2000-2500
Электроплита	4500-8500
Посудомоечная машина	2000-2500
Холодильник	140-300
Миксер	250-400
Фен	400-1600
Утюг	900-1700
Пылесос	680-1400
Вентилятор	2500-4000
Телевизор	125-180
Освещение	20-100

Вычисление номинального тока

Данные на корпусе дифавтомата При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

1. Производится подсчет мощности нагрузок на дифференциальный автомат.
2. Высчитывается мощность всех потребителей.
3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

• B – от 3 до 5×In;
• C – от 5 до 10×In;
• D – от 10 до 20×In.

Буква означает ток срабатывания.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

• Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
• Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

• Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
• Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

No tags for this post.

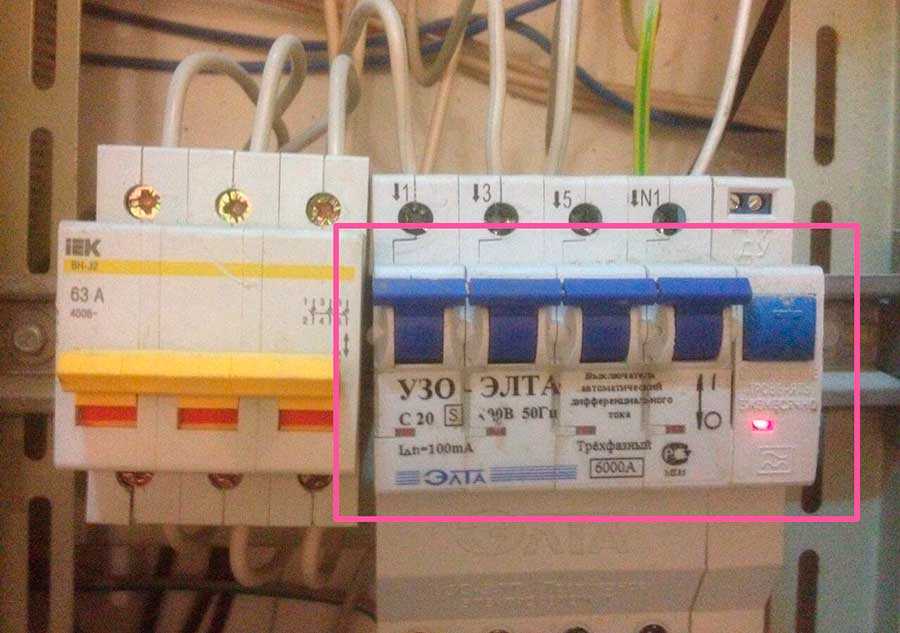

Отключение УЗО

В Сети 220 и 380 Вольт часто устанавливается УЗО — устройство, обеспечивающее отключение цепи при выявлении утечки.

Его принцип состоит в сверки входного и выходного параметра тока. Если данные различаются, УЗО срабатывает и отключает участок. Причины выключения УЗО могут быть следующие:

• вышел из строя элемент кнопки «Тест»;
• поломался рычаг включения УЗО;
• появился ток утечки внутри кожуха УЗО;
• возникла видимость тока утечки в нестандартном оборудовании;
• ошибки в подключении.

В обычном режиме срабатывание УЗО вызвано пробитием напряжения на кожух электроприемника или попаданием человека под напряжение.

Меры безопасности

Почему важно не допускать ошибки при подключении УЗО

Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.

При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.

А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.

Исходя из этого, надо знать нюансы функционирования УЗО, чтобы ошибки при подключении узо не перешли в разряд неразрешимых проблем.

Чем грозит ошибочное подключение УЗО? Если подключение было произведено не правильно, УЗО не будет выполнять своих прямых функций, т.е. не будет реагировать на ток утечки, а также возможно присутствие ложных срабатываний при отсутствии каких, либо повреждений в сети.

В данной статье хотел бы показать наиболее часто встречающиеся ошибки при подключении УЗО.

Отключение УЗО

В Сети 220 и 380 Вольт часто устанавливается УЗО — устройство, обеспечивающее отключение цепи при выявлении утечки.

Его принцип состоит в сверки входного и выходного параметра тока. Если данные различаются, УЗО срабатывает и отключает участок. Причины выключения УЗО могут быть следующие:

• вышел из строя элемент кнопки «Тест»;
• поломался рычаг включения УЗО;
• появился ток утечки внутри кожуха УЗО;
• возникла видимость тока утечки в нестандартном оборудовании;
• ошибки в подключении.

В обычном режиме срабатывание УЗО вызвано пробитием напряжения на кожух электроприемника или попаданием человека под напряжение.

Шаг №3 — Освещение

Лучше начать с освещения. В какой-нибудь люстре запросто может оказаться закоротивший патрон.

В светодиодных светильниках зачастую повреждается трансформаторный блок питания на 12V.

При повторной сработке автомата выкручиваете все лампочки в неисправном светильнике и осматриваете его более детально. Если починить сами не в силах, в крайнем случае можете отключить данную люстру и подать напряжение в остальные комнаты.

Когда при включении света ничего не выбило, переходите к более сложному и мощному оборудованию.

Ошибка!
Обратите внимание – в аварийной ситуации, оставшиеся приборы не рекомендуется включать под напряжение, путем “втыкания” их вилки в розетку.

Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас.

Посмотрите, что происходит в автомате при его срабатывании от короткого замыкания в отходящей линии.

А теперь представьте, что вы все это дело замыкаете через розетку, которая не имеет ни дугогасительных камер, ни других защитных элементов.

Поэтому, чтобы все сделать максимально безопасно, заново выключаете автомат в щитовой, без напряжения засовываете вилку от прибора в розетку, и только потом опять включаете автомат.

Последовательно проделываете такую операцию со всем ранее отключенным эл.оборудованием. На неисправном приборе выключатель у вас опять сработает и выбьет.

Так вы и узнаете изначальную причину аварийного отключения.

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

• Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
• Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
• В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

• Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
• Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
• В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

5 причин почему выбивает УЗО

Когда выбивает не автомат а УЗО, то по моменту и времени отключения, можно косвенно узнать характер повреждения:

1

Причина — повреждение вилки, шнура питания, либо влага на контактах платы управления.

2

Причина – повреждение самой платы, внутренней проводки, либо входного преобразователя или фильтра.

3

Причина – замыкание витков, пробой изоляции двигателя или силовых ключей.

4

Причина – пробит нагревательный элемент.

Причем здесь отключение может быть не сразу. В тэне образуются микротрещины, которые изначально покрыты толстым слоем накипи и раскрываются только после нагрева.

Вода после раскрытия достигает спирали и только затем появляется утечка тока, с последующим срабатыванием защиты. Такой поврежденный тэн можно выявить только прозвонкой, сразу же после отключения защит, пока он еще что называется горячий, с раскрытой трещинкой.

На холодном, даже современный мультиметр будет показывать изоляцию в несколько мегом. Зато нормальный мегомметр в 500В, а не тестер, помогает выявлять подобный дефект сразу же.

5

Причина – где то есть небольшая утечка воды.

Раскручивайте защитные крышки и внимательно осматривайте все места на наличие влаги и конденсата. В том числе все контактные клеммы, термодатчики, реле и т.п.

Как правило, при этом помогает ”генеральная” уборка внутри моющего агрегата, с последующим выявлением места утечки.

Электромонтажные работы в Минске

Современный и качественный электромонтаж «под ключ», в Минске.

Для тех, кто ищет надежного подрядчика для выполнения электромонтажных работ в Минске, предлагаю свои услуги мастера-электрика. Я готов, в максимально сжатые сроки, решить практически ВСЕ вопросы, связанные с электрикой Вашего дома или квартиры.

Что я делаю?

1. Выполняю монтаж новой и замену старой электропроводки, в квартирах Минска.
2. Собираю надежные электрощиты для квартир и загородных домов.
3. Монтаж слаботочных систем в квартирах (Интернет, Телевидение, Телефон и т.д).

Работаю напрямую с поставщиками качественной электрики. Это позволяет значительно сэкономить ваши деньги при закупке материалов.

Что будет, если Вы станете моим клиентом?

1. Вы получите услуги, действительно высокого качества, за приемлемые деньги.
2. Перед началом работ я учту все ваши требования и пожелания.
3. Будут строго соблюдены сроки и оговоренные условия.
4. Все электромонтажные работы будут выполнены согласно стандартам и нормам, действующие в Республики Беларусь.
5. Получите надежную гарантию, с оперативным выездом для устранения проблем.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще

Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!
