Подключение варочной панели к электросети: 4 и 5 проводов, с розеткой и без нее

Осуществление схемы подключения варочной панели и духовки

Подключаем духовой шкаф

Для духового шкафа все гораздо легче – евровилка просто вставляется в евроразетку (при необходимости старую нужно заменить новой).

Однако некоторые требования должны быть соблюдены.

Рассмотрим их:

Нужно, чтобы заземляющие контакты с электрощита подключались к розетке отдельным проводником. Питающий кабель на духовой шкаф должен подключаться к УЗО в электрощите.
Мощность духовки составляет 3-3,5 кВт – то есть для него достаточно обычной электропроводки. Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм2. Он подключается к автомату на 25А.

Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

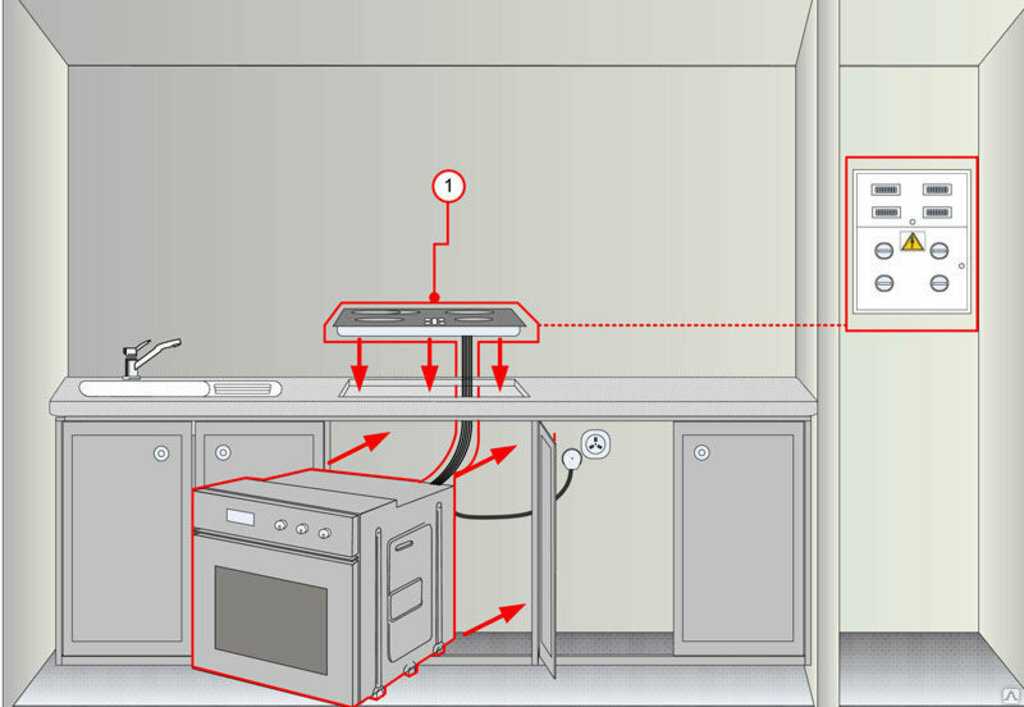

Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

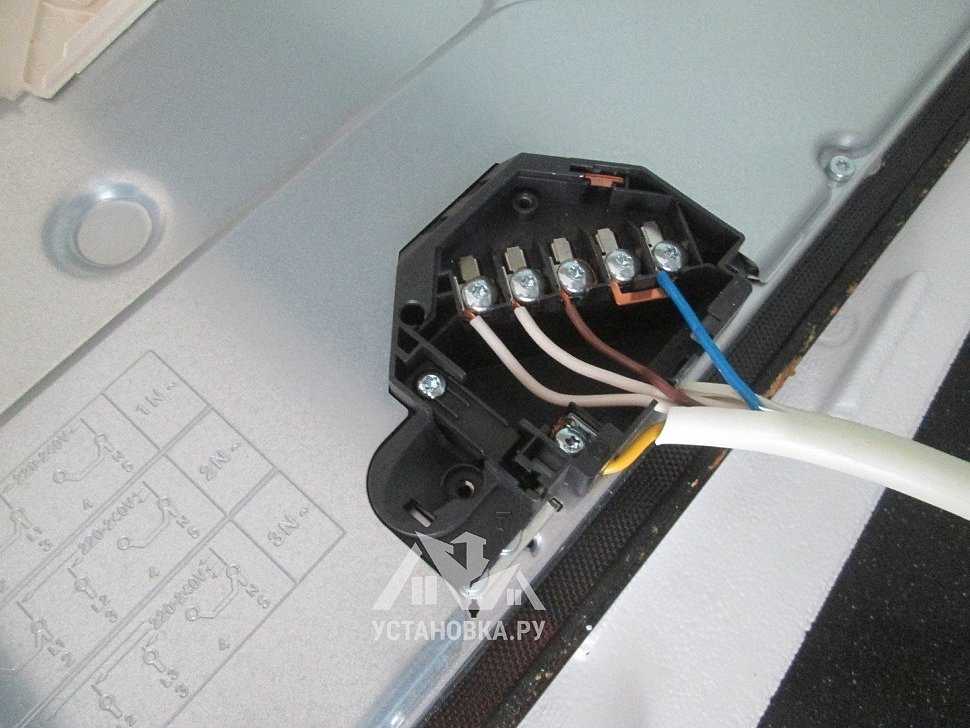

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

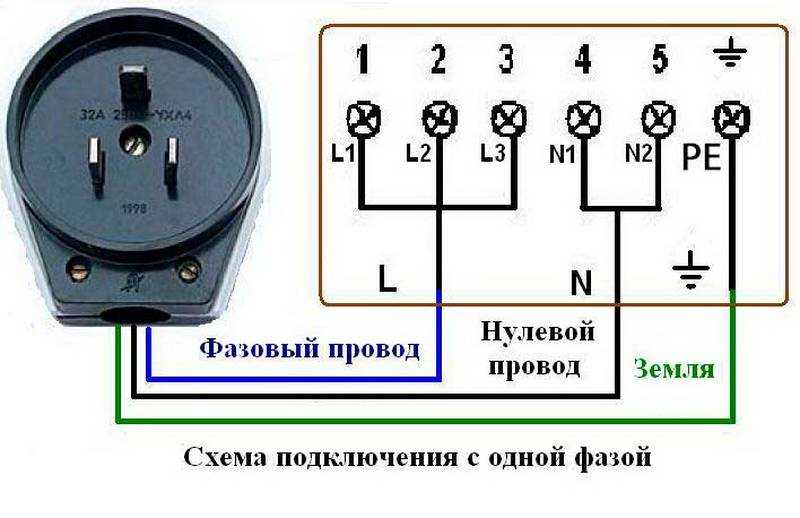

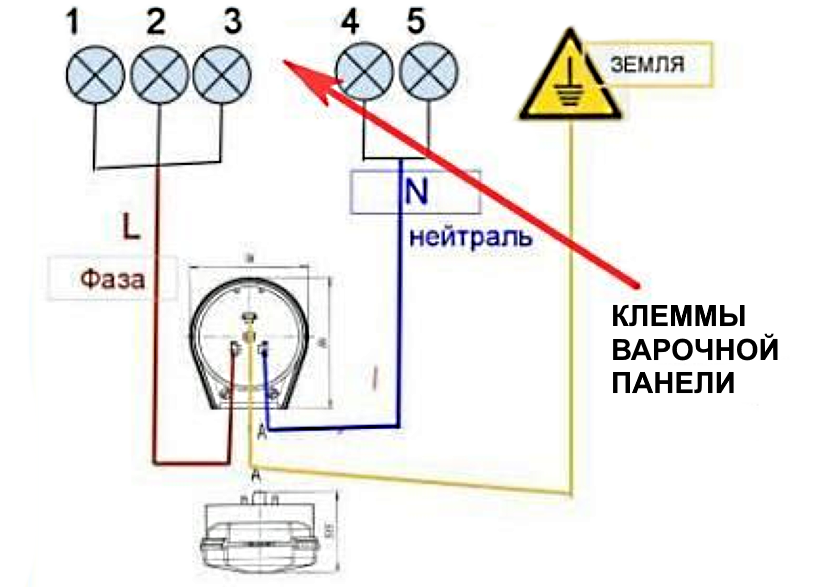

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

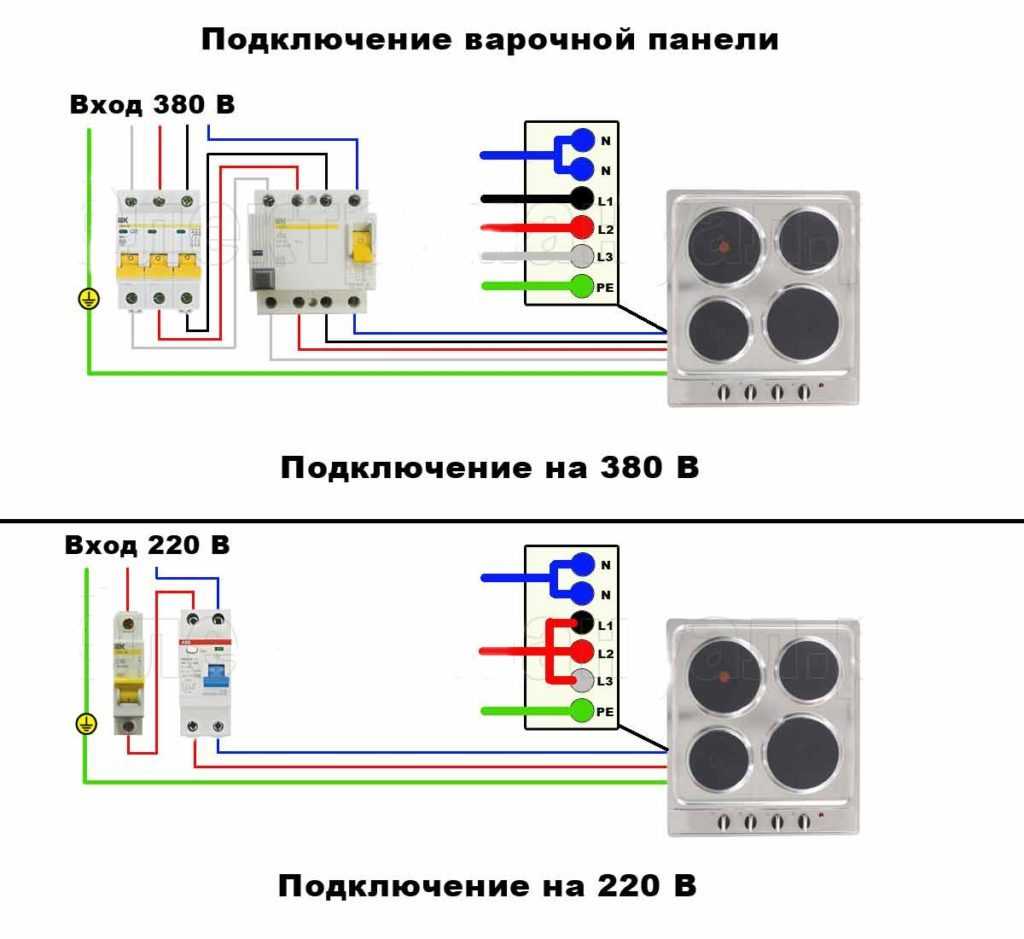

Схема подключения варочной панели к трёхфазной сети

Частые ошибки

Нередко после подключения варочная панель начинает работать неправильно. Причиной может быть случайное нажатие не тех кнопок, пролившаяся на сенсоры вода или выставленная опция защиты от детей.

Случается, что вместо 4 конфорок работают 2, а у остальных высвечивается буква Н. Надо внимательно прочитать документацию. Причина связана с блокировкой 3-х фазного прибора при однофазном подключении.

Из-за неправильного монтажа и подключения варочная панель может сломаться или даже привести к возгоранию.

Это происходит по ряду причин:

Духовой шкаф и плитка подключены от распределительного щитка к общей распределительной коробке без выделенной линии.
Для мощной варочной панели взят кабель меньшего сечения.
Подключение проведено через простой автомат с тепловым расцепителем, при этом не поставлен УЗО либо дифференциальный автомат.
На одной из клемм нет фазной перемычки. Если этот контакт участвует в подаче напряжения, то панель не будет включаться или половина конфорок не сможет работать.

Безопасное использование любого вида варочных панелей напрямую зависит от правильно выбранного и подсоединенного к электросети шнура. Эта кухонная техника надежная, но не вечная. Со временем может возникнуть необходимость приобрести новый прибор, поэтому изначально рекомендуют прокладывать электрический кабель с запасом сечения. Он в последующем сможет безопасно питать более мощную встраиваемую панель. Если подключение варочной панели к электроснабжению выполнено должным образом с использованием нужного инструмента, то кухонное оборудование будет работать исправно. Для проведения работ по установке оборудования в распределительный щиток и прокладка отдельной линии питания требует наличия у человека более высокой квалификации.

10 самых продаваемых варочных панелей этого года

Схемы подключения и комплектующие

Различают однофазное и трехфазное подключение электроприборов.

Однофазное подключение

Этот тип встречается чаще всего. Прибор мощностью до 3,5 кВт подключают в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и вилка на 16 А (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирают и вилку, и розетку.

Для более мощных однофазных моделей варочных поверхностей (от 3,6 до 7 кВт) выбирают силовую розетку с характеристиками 32 А/220 В и специальную вилку на 32 А.

Комплектующие

Список комплектующих для однофазной схемы включает:

Кабель 3х4 или 3х6. Сечение подбирают исходя из мощности техники.
Коробку или подрозетник. Для настенного монтажа выбирают накладную коробку. Ее характеристики должны совпадать с розеточными. Если монтаж внутренний, выбирают специальный подрозетник.
Автоматы и УЗО. На каждую мощную единицу кухонной техники подводят свою линию подключения к щитку электропитания. Это означает, что требуются автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током. Автоматы подбирают в соответствии с характеристиками плит и розеток.

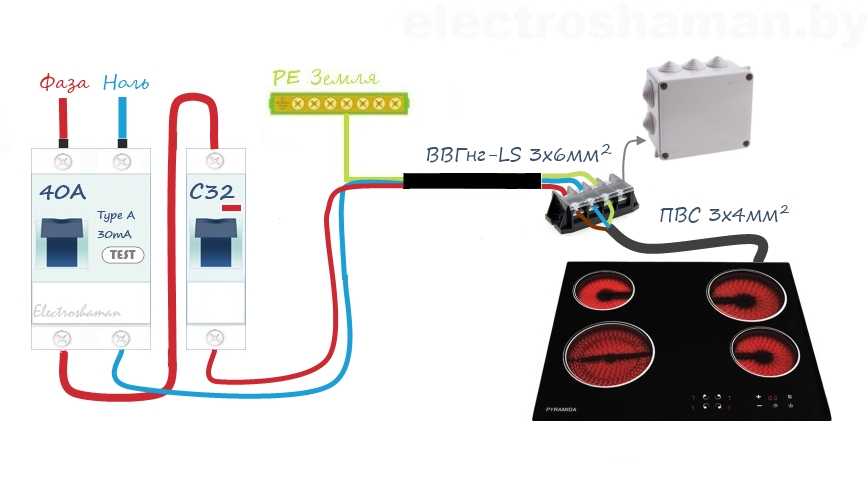

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так (Схема 2).

Трехфазное подключение

Трехфазный прибор требует питания с вольтажом в 380 В и трехфазную розетку на 20 А (при мощности не выше 3,5 кВт) и 32 А при мощности прибора от 3,6 до 7 кВт. Если в комплектации к варочной панели вилка не прилагается, подбирают также трехфазную вилку с соответствующей силой тока.

Комплектующие

Список комплектующих для трехфазной схемы:

Кабель. Трехфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2,5, если варочная панель имеет мощность не выше 4 кВт.
Автоматы и УЗО. Трехполюсный автомат на 32 или 20 А в зависимости от мощности варочной поверхности и четырехполюсные УЗО (для трехфазной сети). УЗО выбираются с превышением на шаг от номинала автомата.
Подрозетник или коробка. В зависимости от того, каким способом устанавливают точку подключения — наружным или внутренним.

Модели розеток и вилок для осветительных приборов и мелкой бытовой техники не подходят для подключения варочных панелей, духовых шкафов и электроплит. Для такой мощной техники применяют специальные силовые розетки и соответствующие вилки.

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением. Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:

к розетке необходимой мощности;
напрямую к линии, идущей от электрощитка;

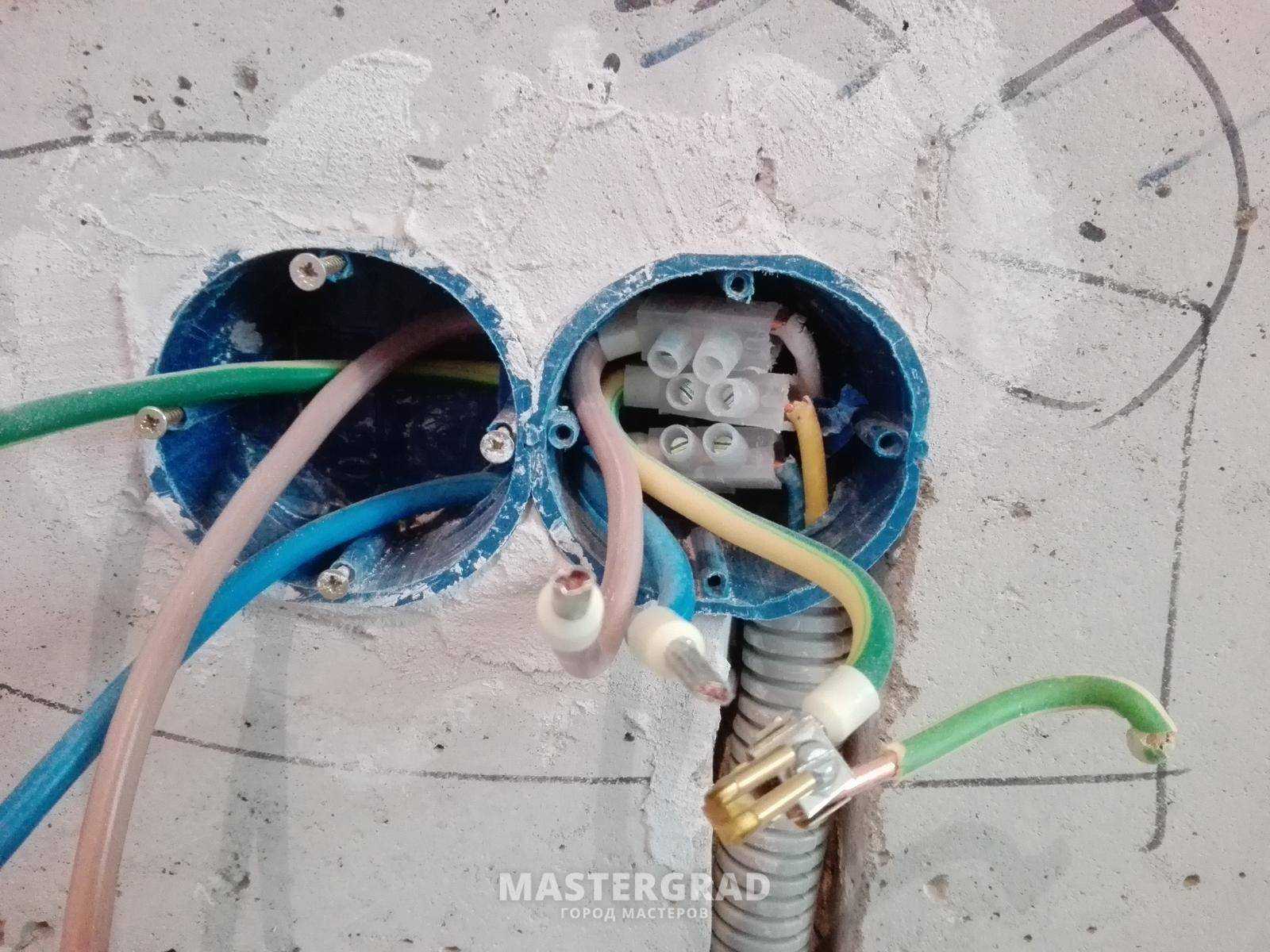

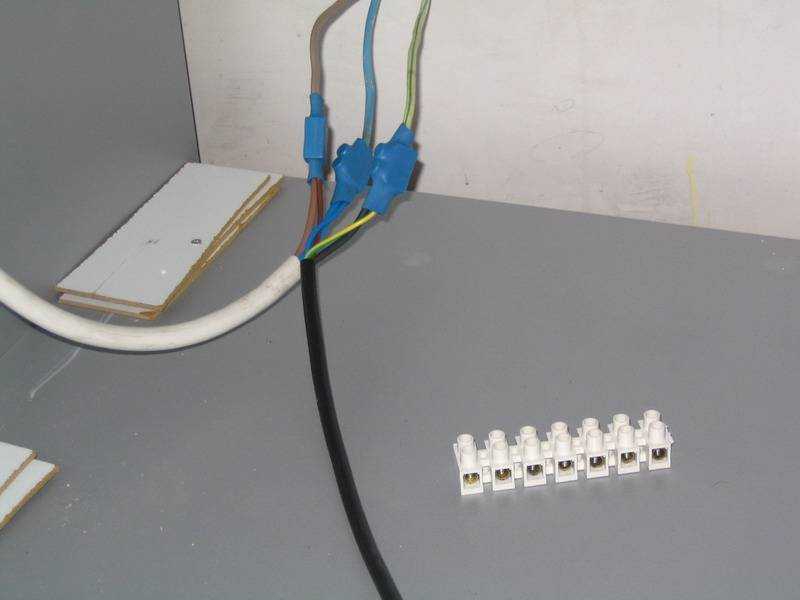

на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
к автомату, установленному вблизи в специальном щитке;
с помощью сетевого шнура.

Подключиться напрямую можно только, если длины кабеля хватает от стены до прибора.

Кабель должен соответствовать мощности варочной панели

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет)

Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

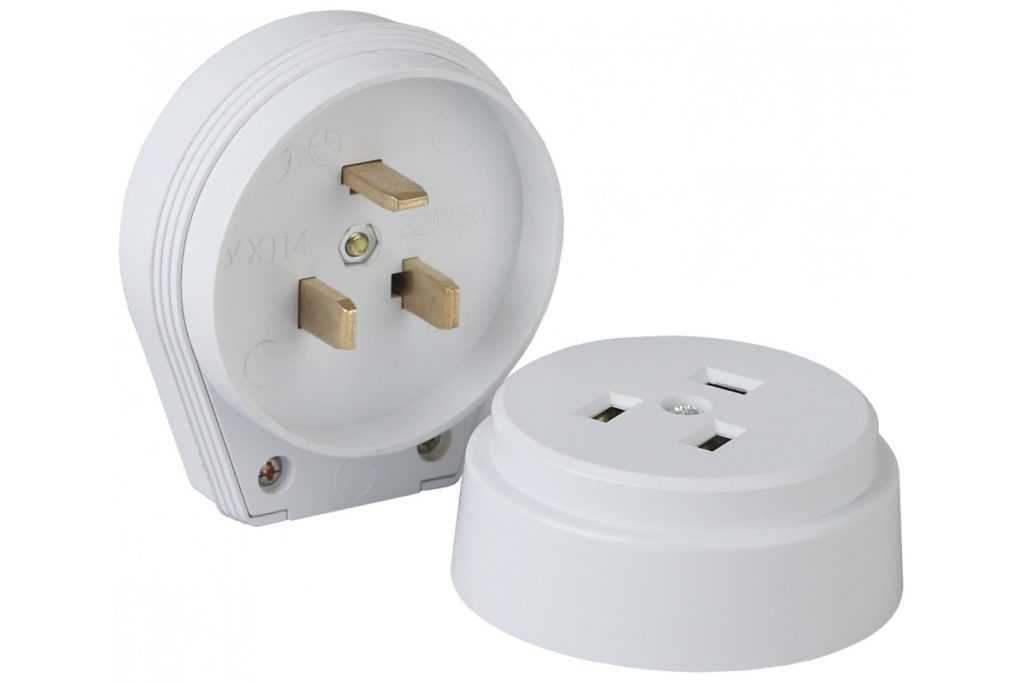

Силовая розетка и вилка

Для подключения электрической варочной панели необходима вилка и розетка. Выбор розетки зависит от мощности модели. Для мощного прибора нужна розетка на 32А. Желательно приобрести деталь от известного производителя, например, Schneider Electric, Legrand или АВВ. Надо позаботиться о специальной розетке. Иначе, чтобы почистить плитку, придется каждый раз пользоваться электрощитком. Монтируют розетку на удобной высоте. Предпочтительнее, если она будет находиться на 90 см над полом. Подрозетники запрещено устанавливать на одном уровне с панелью. Точку установки смещают влево либо вправо.

Специалисты не советуют устанавливать розетку на электролинию, к которой одновременно подключают духовой шкаф и варочную панель. В этом случае лучше использовать автоматы. Их ставят рядом в специальном боксе и подводят мощную линию, которая рассчитана на включение нескольких электрических приборов. На каждую технику устанавливают защитные автоматы и УЗО, к ним и выполняют подключение.

Номинал автомата, который защищает кабель и линию, должен быть равен сумме номиналов автоматов, подключенных к этому кабелю, либо быть выше. К примеру, если линию в 6 мм2 защищает автомат на 32А, то в специальном боксе должно быть не больше 2-х автоматов по 16А. Неточности при выборе устройства защиты делают схему уязвимой при резких скачках напряжения.

Варианты соответствия кабелей и мощности варочной панели

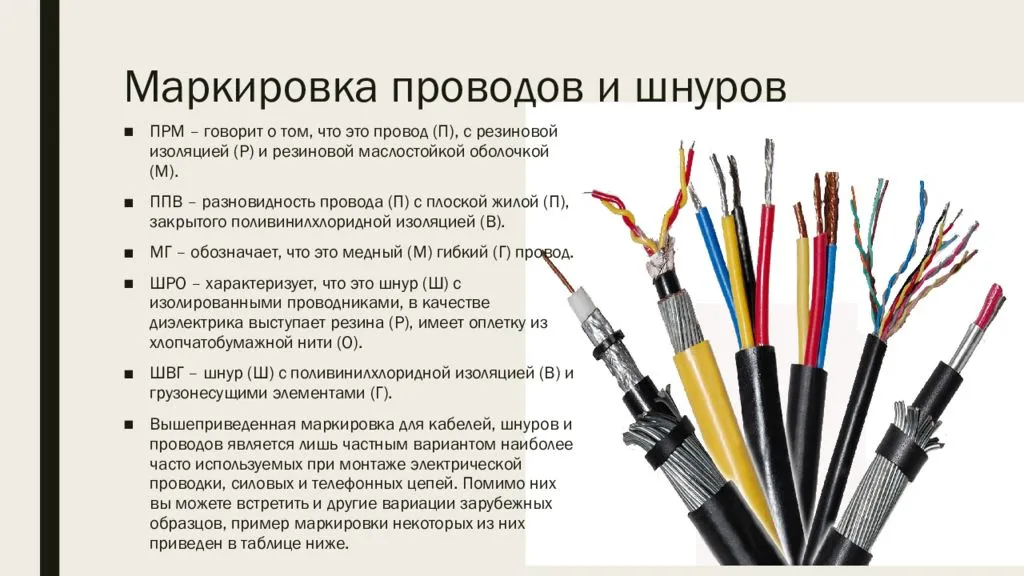

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

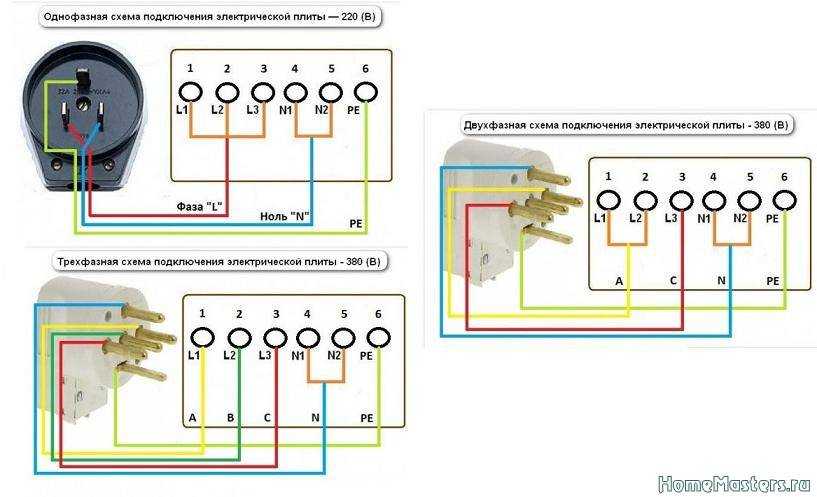

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Source: www.el-cab.ru

Схемы подключения варочной панели

Клеммная колодка варочной панели (Рис 2).

Технология подключения электроприбора зависит от типа предусмотренной в доме электросети. В постройках устаревшего образца это однофазные сети на 220 В, в современных домах – трехфазные аналоги на 380 В. Практически все современные модели варочных панелей могут подключаться как к однофазным, так и трехфазным сетям (Рис 2).

Перед тем, как подключить варочную поверхность к розетке, важно убедиться, что корпус будет заземлен. Многие электроприборы уже выпускаются с вмонтированными шинами. Задача мастера – просто соединить их проводом заземления.

Задача мастера – просто соединить их проводом заземления.

Внимание!!! Перед началом любых работ с проводкой линию нужно обесточить.

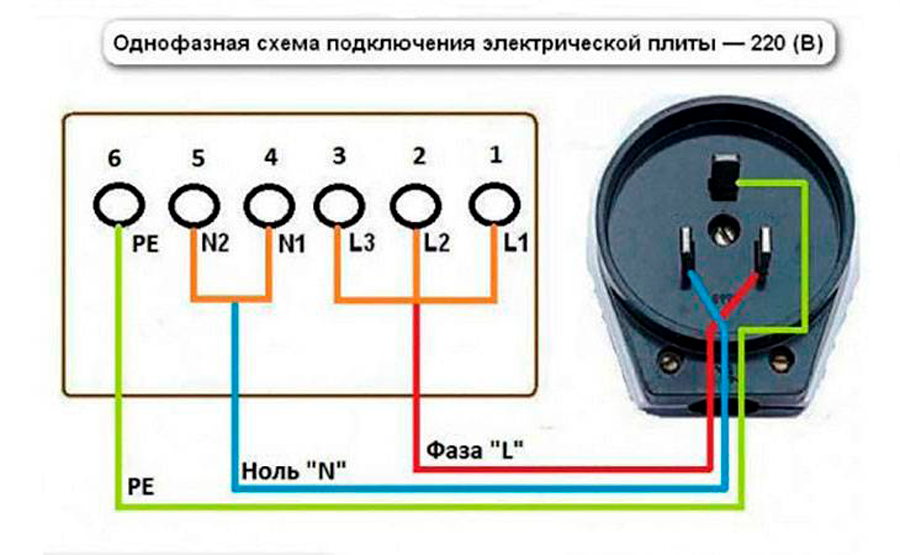

Вариант с однофазной сетью

Чтобы правильно подключить варочную панель к розетке следует ориентироваться на цветовую маркировку. Если однофазная сеть имеет два проводника, изоляция которых окрашена в один цвет, фазу не составит труда определить, воспользовавшись отверткой, оборудованной светодиодом либо тестером. В трехпроводниковой сети изоляция жил чаще всего цветная: «фаза» — коричневый/красный, «ноль» — голубой/синий, «земля» — зелено-желтый.

У панели 6 выводов: 3 фазных «L1-L3», 2 нейтральных «N1-N2» и 1 заземления «РЕ». В однофазных сетях самый распространенный вариант выглядит следующим образом:

Фаза «L» — присоединяется одновременно на клеммы «L1-L3».Для этого между клеммами устанавливают входящие в комплектации к электроприбору две медные перемычки.
Фаза «N» — присоединяется к клеммам «N1-N2».
«РЕ» — защитный проводник присоединяется на клемму «РЕ».

Для получения доступа к клеммам необходимо открутить заднюю крышку электроприбора. Панель с выводами может возвышаться над поверхностью либо же быть заглубленной в нее. Жилы кабеля последовательно подключают к клеммам. Проверяют надежность фиксатора, исключая вероятность натяжения. Присоединив вилку, включают автоматический выключатель и проверяют, как работает каждая из конфорок в течение 3-5 минут.

Подключение к двухпроводниковой сети осуществляют одним из двух способов:

Посредством прокладки отдельного контура «земля».
Путем подключения без задействования «земляного» выхода.

Монтаж заземляющего контура актуален, если вы планируете сохранить гарантию производителя. Ведь в случае поломки оборудования даже вследствие заводского брака без наличия заземления она будет недействительна.

Схемы подключения варочной панели.

Тонкости подключения к трехфазной сети

При подключении оборудования 5-жильным проводом к трехфазной сети на 380 В задействование перемычки потребуется лишь на двух нейтральных проводах «N1-N2». Фазные провода непосредственно подключают к каждой фазе. Если работать приходится с проводом из 4-х жил, одну фазу на розетке просто не задействуют. Вывод, который ей соответствует в самой розетке, также не задействуют.

Определить тип жил поможет цвет оплетки:

«фаза» — зеленый/красный/желтый либо же коричневый/черный/белый;
«N» — синий или голубой;
«РЕ» — привычный зелено-желтый цвет.

Помимо визуального определения для надежности провода лучше «прозвонить» и подписать, повесив бирки.

Бывают ситуации, когда подключать приходится к двухфазной сети на 380 В. В этом случае работают по схеме, предполагающей объединение двух фаз и двух нейтралей. Поскольку мощность равномерно распределяется по обеим фазам, можно объединить их через наконечник или просто отодвинуть одну жилу в сторону и заизолировать ее. Все остальные жилы подключаются к контактам вилки, ориентируясь на полярность.

Если в момент подключения под рукой не оказалось перемычек, их можно сделать самостоятельно. Главное – использовать медный провод 6 мм2.

Для гибких многожильных проводов, чтобы обеспечить лучший контакт с зажимом, удобно применять наконечники вилочного исполнения или их изолированные кольцевые аналоги. Наконечники насаживают на оголенные концы жил пресс-клещами.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

НОРМЫ УСТАНОВКИ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ПОВЕРХНОСТЕЙ

Электрическую варочную поверхность устанавливают в специальные кухонные столешницы. Существуют определенные стандарты размещения:

Жаропрочность материала столешницы должна быть не ниже ста градусов по Цельсию, толщина оборудования —составлять не менее 25 мм.
Над варочной панелью устанавливается вытяжка либо мощный оконный вентилятор.
Техника, которая крепится между двумя шкафами, устанавливается на уровне не менее 15 см от их поверхности. Нормативное расстояние до кухонной стены — не менее 5 см. Альтернативным методом является прокладка теплоизоляционного слоя.
Варочная поверхность располагается в непосредственной близости к месту контакта. Обязательно проверяются мощность розетки, сечение кабеля и заземление металлических элементов.

Советы электриков

Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Подключение варочной панели к электросети самостоятельно

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию. Если же вам что-то непонятно, пишите мне!

КАБЕЛИ ДЛЯ ВАРОЧНЫХ ПАНЕЛЕЙ, ОСНОВНЫЕ РАЗНОВИДНОСТИ И РАЗМЕР СЕЧЕНИЙ

Кабель для подключения плиты не всегда поставляется вместе с оборудованием, поэтому важно разбираться в его видах и сечениях

Чтобы определиться с сечением проводника, принимают во внимание мощность электроприбора. Подробная информация представлена в таблице

Тип сети	Мощность оборудования	Размер сечения
Однофазная сеть	Не больше 3 кВт	1,5 мм2
	3–5 кВт	2,5 мм2
	7,5–10 кВт	6 мм2
Трехфазная сеть	Не более 5 кВт	1,5 мм2
	10 кВт	2,5 мм2

Кабели подразделяются также по количеству жил. Их общее число зависит от фазности подключения или типа питания электросети в доме. Соответствующую информацию можно увидеть в таблице.

Фазность подключения	Количество жил	Их наименование
Однофазное	Три	Нулевая
		Фазная
		Заземление
Трехфазное	Пять	Нулевая
		Заземляющая
		Три фазных

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

Определите, какое количество проводов имеется в вашей квартире.
Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Пошаговая инструкция по подключению варочной панели

СИЛОВАЯ РОЗЕТКА И ВИЛКА

При подключении варочной поверхности стоит уделить внимание типу розетки и правилам ее размещения. Электрическая розетка и ее монтаж должны удовлетворять следующим параметрам:

Электроприбор большой мощности должен подключаться к розетке на 32А.
Лучше приобретать устройство от известной и проверенной фирмы.
Монтаж проходит на высоте около 90 см над полом.
Подрозетник запрещено устанавливать на одном уровне с панелью.
Точка установки смещается влево либо вправо от электроприбора.
Лучше монтировать розетку в сеть, свободную от других приборов.

Силовая вилка должна надежно крепиться, обеспечивать изоляцию токоведущих частей, защиту от прикосновений к ним посторонних предметов.
