Принцип работы простейшего терморегулятора
Простой электромеханический регулятор по принципу действия работает так же, как аналогичное устройство для подержания температуры в холодильнике.
Для этого используется свойство газов или жидкостей менять свой объем при изменении температуры окружающей среды. Вещества, физические свойства которых используются для измерений, заключают в герметичную трубку. Один кончик этой трубки помещают в контролируемую зону, через второй рабочее тело механически воздействует на контактную группу.
Механический терморегулятор теплого пола
Такой регулятор имеет ряд особенностей. Длина трубки с рабочим телом фиксирована. Она не может быть изменена в большую или меньшую сторону. Поэтому установка термодатчика теплого пола привязывает регулятор к точке в полу, необходимой для контроля температуры и подключения питающих нагреватель кабелей. Высоту установки регулятора требуется выбрать такой, чтобы его трубки хватило до места измерений.
Принципы работы и подключение терморегулятора
По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.
Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.
По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.
Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.
В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.
Установка терморегулятора
Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.
По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:
- клемма № 1 – фаза сети;
- № 2 – ноль сети;
- №№ 3, 4 – жилы нагревательного кабеля;
- № 5 – таймер;
- №№ 6, 7 – термодатчик пола.
Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:
L фазы – белым (черным, коричневым),
N ноль – синим,
«земли» – желто-зеленым.
Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.
Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.
Выбор терморегулятора для теплого пола
При всем удобстве в эксплуатации с усложнением схемы терморегулятора возрастает и его цена. Стоит сказать, что установка устройств с множеством дополнительных функций обоснована только при управлении нагревом больших площадей. А также – когда эти функции действительно помогут экономить электроэнергию. Поэтому при выборе термостата внимательно ознакомьтесь с его возможностями и примерьте их к своей ситуации.
Если теплые полы установлены в нескольких комнатах, есть смысл задуматься о централизованном управлении. Возможна установка терморегулятора теплого пола, способного одновременно контролировать и управлять температурой нескольких объектов. В этом случае будет полезна еще одна изюминка, присущая некоторым не дешевым современным регуляторам: связь по Wi-Fi с мобильным телефоном.
На небольших площадях, например, в ванной комнате или туалете, все же достаточно простейшего и недорогого термостата. Эти помещения посещаются регулярно и хаотично, что не позволяет предсказать, когда отопление стоит ослабить или выключить. Разве только в то время, когда вся семья отсутствует.
Регулятор температуры теплого пола в современном дизайне
И не забудьте о детях. Светящийся дисплей и кнопочки притягивают их, как магнит. Чтобы исключить возможность «несанкционированного перепрограммирования» либо приобретайте модели термостатов с одной лишь механической регулировкой температуры, либо с функцией блокировки кнопок.

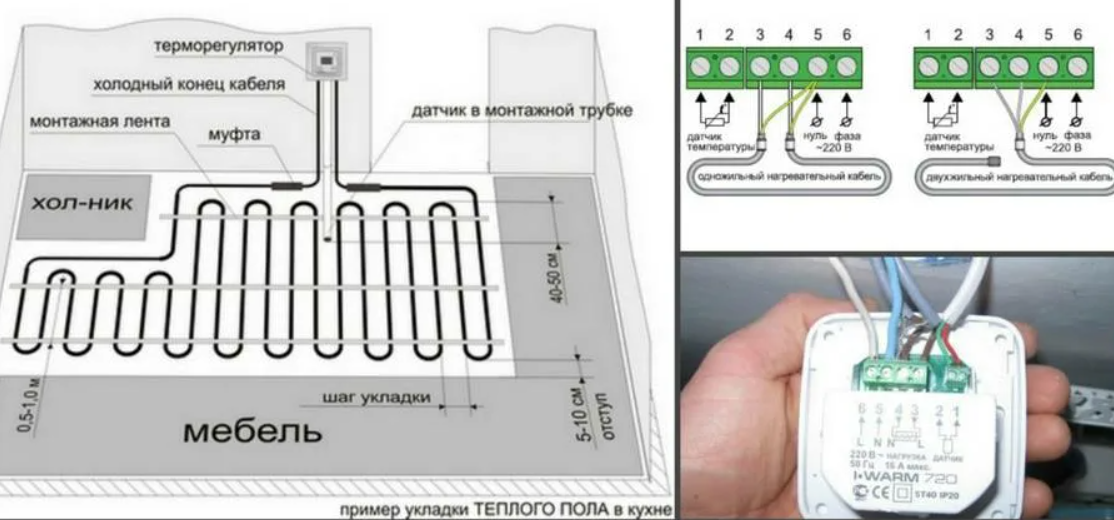

Схема подключения теплого пола к терморегулятору
Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

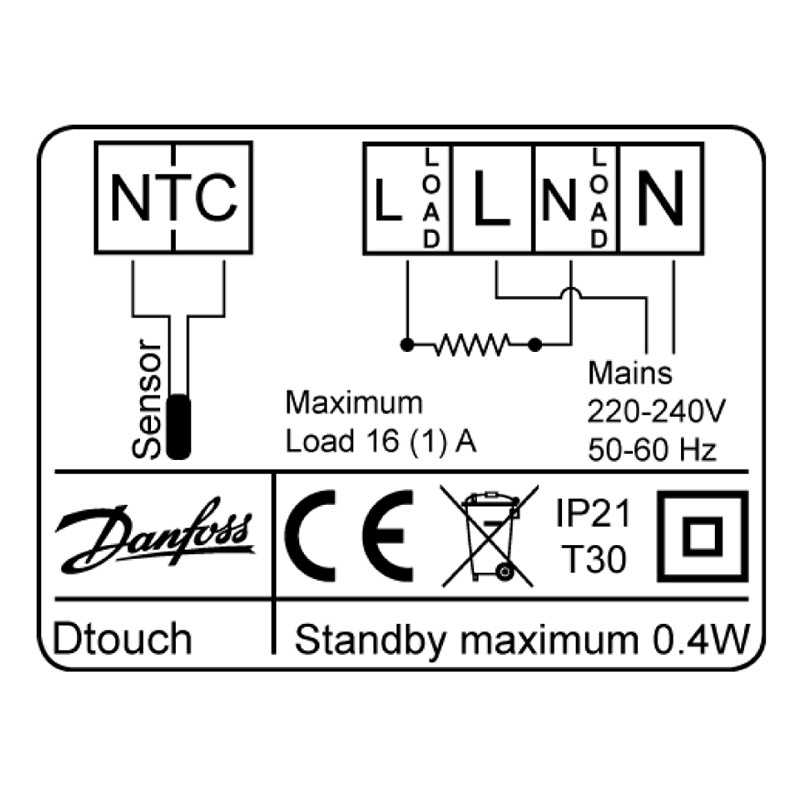

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:
- № 1 — 2 — для питающего кабеля;
- 3 — 4 — для нагревательных элементов;
- 6 — 7 — для термодатчика тёплого пола.
Есть маркировка из букв:
- L — фаза, для белого, чёрного, коричневого проводника;
- N — ноль, для синего кабеля.
Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

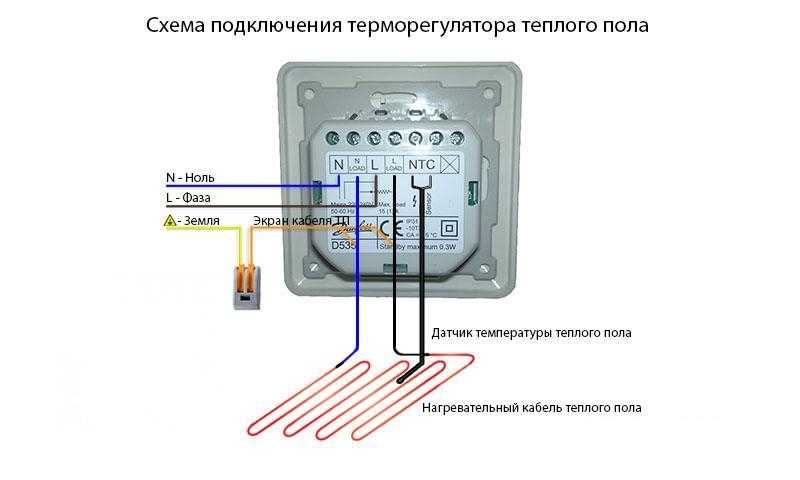

Схема подключения терморегулятора
Укладка инфракрасного теплого пола: технология
Сечение провода на теплый пол
Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.
Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала
На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.
Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.
Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.
Схема подключения терморегулятора к электричеству
Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.
На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.
После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.
Схема подключения терморегулятора к электричеству
Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.
В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.
После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.
Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.
После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.
Материалы и инструменты
Выбор ламината для ИК теплых полов
Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.
На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.
Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.
Подключение электрического пола из термомат
Для правильного подключения электропола из мат необходим сначала тоже профессиональный монтаж. Хотя он и проще по сравнению с кабельным обогревом, потому что нагревательные элементы уже закреплены на полотне. Устройство электрического пола из термомат специалисты выполняют следующим образом:
- разрабатывают и чертят монтажную схему мат;
- вычисляют мощность обогрева и подсчитывают необходимые материалы;
- определяют месторасположение регулятора температуры и делают при необходимости штробу на стене и полу от него до термодатчика;
- очищают черновое основание, выравнивают и покрывают его грунтовкой;
- монтируют термодатчик вместе с его проводами в гофре между нагревательными элементами и на удалении от стены минимум 500 мм;
- укладывают термоматы без нахлеста друг на друга, закрепляя их клейкой лентой, которой они уже оснащены.
Термоматы укладываются без нахлестаИсточник samelectrik.ru
Заливаются полотна электропола раствором плиточного клея толщиной от 8 до 10 мм при финишном покрытии в виде кафельной плитки. Однако данный этап работы профессионалы выполняют после подключения электрообогрева к домашней электрической сети. Во время этого процесса специалисты сначала мультиметром проверяют сопротивление электрокабеля в термоматах. Потом мастера закрепляют регулятор температуры в основном на стене. Затем до этого прибора они прокладывают провода электропола и термодатчика. После этого регулятор температуры подключается к электропитанию. В завершении осуществляется проверка работоспособности электрического пола из термомат.
Фазировка на терморегуляторе
Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?
Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.
Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.
В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.
Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.
При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.
Последовательность укладки пола
Подключение терморегулятора к электросети
Подключение можно осуществить двумя способами:
- Подключить через розетку с помощью штепсельной вилки.
- Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.
Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.
- L – фаза, коричневый или красный провод;
- N – ноль, синий или голубой провод;
- PE – заземление, желто-зеленый или желтый провод.
Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.
Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

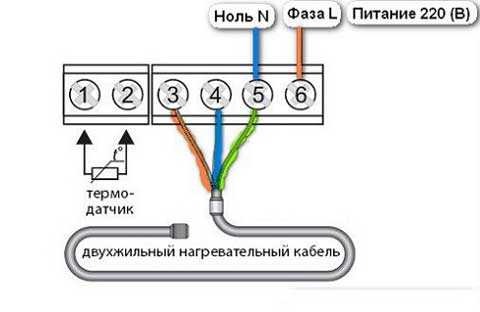

Итак, подключить терморегулятор к теплому полу можно следующим образом:
- Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
- Провод от сети необходимо подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
- К 3 и 4 клемме подключается греющий кабель.
Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).
Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:
На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:
Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.
Будет полезно прочитать:
Виды электрических полов
Электрические теплые полы по типу используемого нагревательного элемента делятся на:
- Инфракрасный.
- Кабельный.
Кабельные
Кабельные теплые полы могут быть представлены в виде:
- Нагревательного кабеля.
- Нагревательного мата.

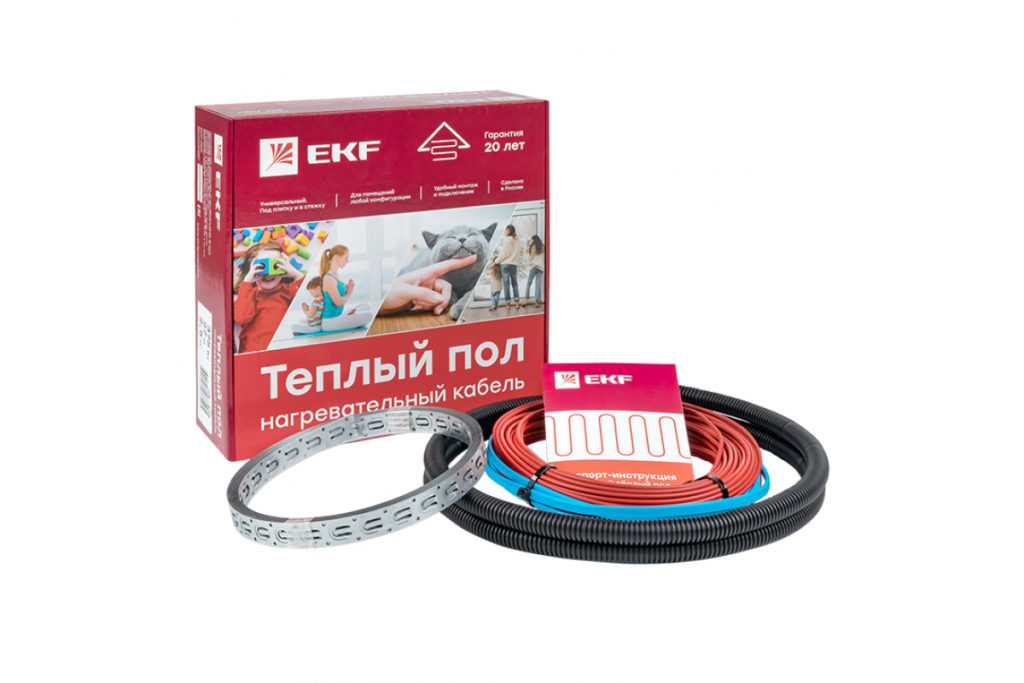

Нагревательный кабель
Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.
Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.
Мощность кабеля регулируется электрическим термостатом.
Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.
Расчет мощности кабеля производится на один погонный метр.
Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.
Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.
При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.
Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.
Конструкция кабеля позволяет разрезать его на отрезки разной длины.
Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.
Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.
Двухжильный кабель подключается к терморегулятору одним концом кабеля.
Термомат
Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.
Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.
Нагревательные маты упрощают монтаж электрического теплого пола.
Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.
Удельная мощность нагревательного мата составляет 140-160 Вт/м2
Стандартная ширина нагревательного мата составляет 50 см.
Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.
Инфракрасные
Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.
Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.
Инфракрасные теплые полы могут быть представлены в виде:
- Пленочного элемента.
- Нагревательных стержней.
Пленочные элементы
Пленочный инфракрасный пол представляет собой рулонный материал.
В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.
Пластиковая оболочка устойчива к температурным воздействиям.
Пленочный пол не пересушивает воздух, имеет малую толщину.
Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.
Мощность пленочного пола составляет 150-220 Вт/кв.м.
Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.
Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.
Толщина пленочного пола 0,31 – 0,38 мм.
Инфракрасный пленочный пол имеет относительно высокую стоимость.
Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.

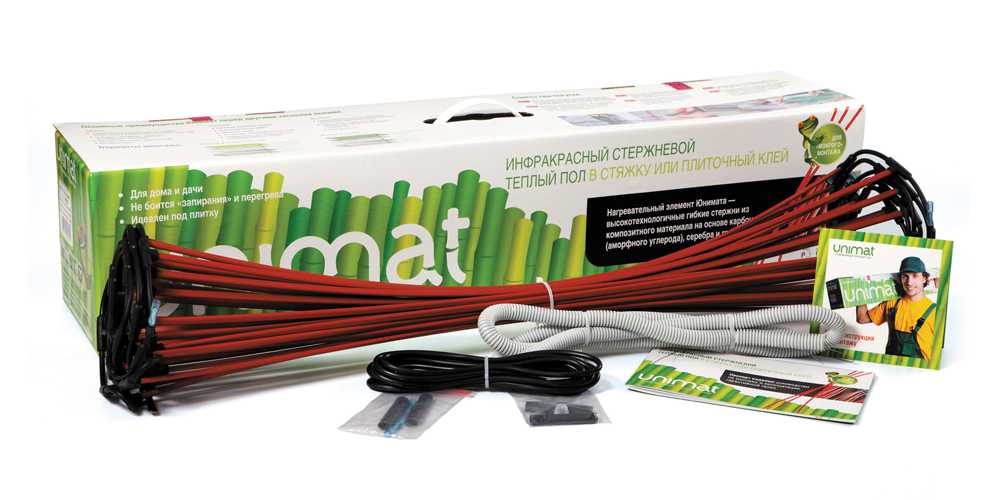

Карбоновые стержни
Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.
Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.
Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.
Потребляемая мощность составляет 140 Вт/кв.м.
Стержни нагреваются до 60 градусов.
Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
Расчет необходимой мощности
Ключевой характеристикой теплого электрического пола является мощность. Она обязательно рассчитывается еще в самом начале работ по обустройству напольного обогрева. На мощность электропола влияет:
- нагреваемая площадь пола;
- основным или дополнительным способом обогрева он будет в комнате;
- назначение помещения, где запланирован его монтаж.
При определении нагреваемой площади, где станет выполняться монтаж теплого пола электрического, специалисты учитывают исключительно те части поверхности, по которой люди будут ходить
При этом не принимается во внимание площадь под мебельными предметами, бытовой техникой и так далее. Например, если электропол планируется устроить в кухонном помещении, тогда его нецелесообразно монтировать под плитой, посудомоечной машинкой, холодильником, тумбами гарнитура

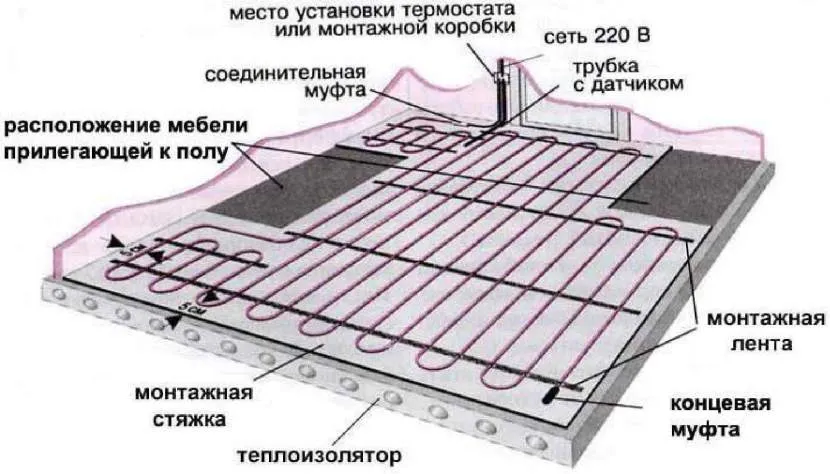

Условная схема электрического пола с необогреваемыми участками под мебельюИсточник rulandia.ru
Во время проектирования теплого электрического пола специалисты досконально продумывают его схему. На ней отображаются места монтажа нагревательных элементов с привязкой к строительным конструкциям дома. Их месторасположение изменить не удастся после завершения монтажных работ
Из-за этого разработке схемы уделяется большое внимание
Обычно теплый электрический пол монтируется минимум на 70% площади помещения, если он будет использоваться в качестве основной обогревающей системы. В этом случае его мощность должна составлять от 150 до 170 Вт на 1 м². Если же электропол планируется использовать в качестве дополнительного источника обогрева, тогда мощность системы может быть от 110 до 130 Вт на 1 м². При этом допускается немного корректировать данную характеристику с учетом назначения помещения.
Электрический пол обычно занимает не менее 70% площади помещения при использовании в качестве основного обогреваИсточник bitovkileto.ru
При монтаже теплого электропола в ванной комнате или кухонном помещении мощность его 1 м² принимают равной рекомендованному значению, которое не корректируют. Связано это с недолгим пребыванием людей в таких местах дома. Если же электрический теплый пол планируется выполнить в жилых помещениях, например, спальне, зале и детской, тогда расчетную мощность увеличивают. Ведь в таких местах люди будут пребывать чаще, чем в ванной или на кухне.
Как подключить теплый пол к терморегулятору
В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства. Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.
Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.
Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.
После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.
Каждая система имеет свои особенности, поэтому подключение теплого пола нужно выполнять с учетом определенных технических условий. При отсутствии опыта самостоятельной работы в этой области, рекомендуется воспользоваться услугами квалифицированных специалистов.
