Общие сведения и область применения

Термоусадка для проводов обладает множеством преимуществ, чем обычная изоляционная лента и выпускается в разнообразных модификациях с индивидуальными свойствами и техническими характеристики.

Для изготовления этих трубок используется специальный термоусаживаемый материал из числа термополимеров, способный изменять размеры под влиянием повышенной температуры. Такой нагрев может создаваться горячей водой, нагретым воздухом, открытым пламенем и другими источниками тепла.

Любая термоусадочная трубка характеризуется более высоким поперечным коэффициентом сжатия по отношению к продольному. Следовательно, ее диаметр может быть уменьшен в несколько раз, а длина – максимум на 20%. Высококачественные изделия уменьшаются в длину всего лишь на 8-10% и пользуются повышенным спросом.

При нагревании отрезка с какой-то одной стороны, в размере увеличится только эта часть, тогда как другая останется со своими прежними размерами. Когда диаметр трубки уменьшается, толщина ее стенок будет пропорционально увеличиваться, придавая изделию дополнительные изоляционные свойства. Сразу становится понятно, зачем нужна термоусадочная трубка.

Характеристики термоусадочных трубок дают возможность их широкого использования в различных областях:

• Основное назначение изделий заключается в обеспечении надежного электроизоляционного слоя при выполнении монтажных работ. Термоусадка значительно удобнее и практичнее по сравнению с обычной изолентой, особенно при большом количестве соединений.
• Термотрубки нередко применяются в качестве кембриков, с помощью которых осуществляется маркировка кабелей и проводов.
• Термоусадочная трубка для проводов применяется не только в электротехнике. Эти изделия прекрасно зарекомендовали себя как антикоррозийное средство. Кроме того, термотрубки обеспечивают дополнительную механическую устойчивость движущимся механизмам, например, конвейерным каткам и роликам.
• В производственной сфере изоляция термотрубки надежно защищает от агрессивной среды, в том числе и от внешних атмосферных воздействий.

Характеристики термоусадки

Сегодня на рынке можно встретить большое количество подобных изоляторов. Про то, как использовать термоусадочную трубку, мы поговорим немного позже, а сейчас разберем основные характеристики материала:

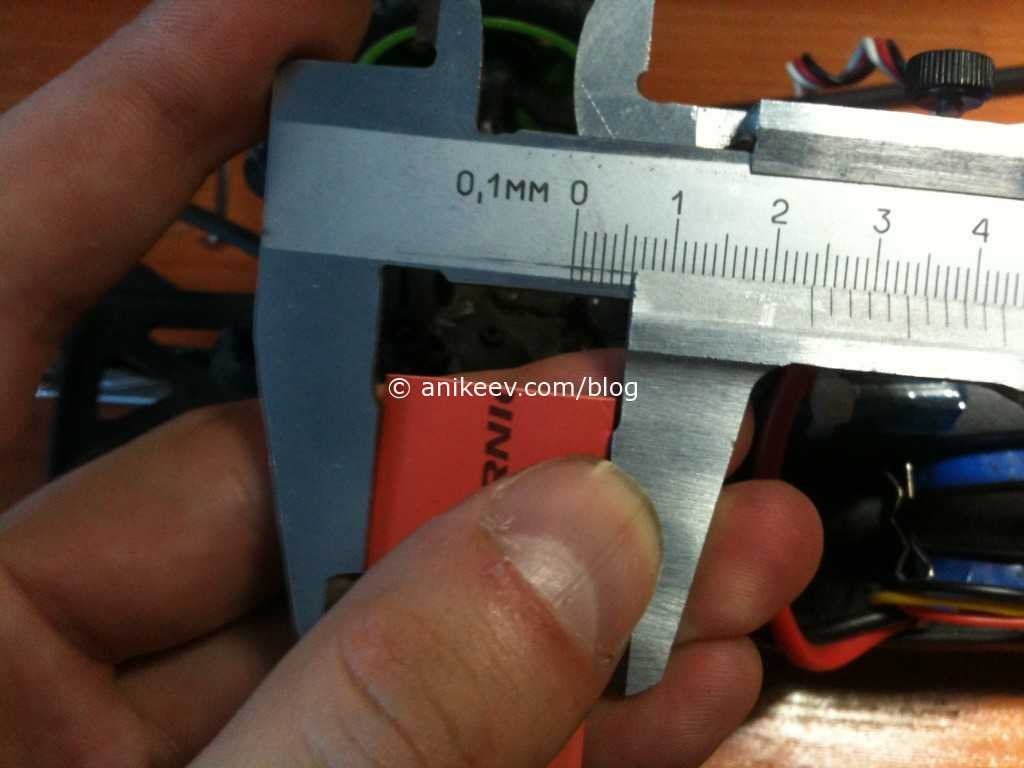

1. Внутренний диаметр. Необходимо знать для того, чтобы аккуратно надеть трубку на провод или кабель.
2. Степень сжатия или коэффициент усадки. Классическая термоусадка сжимается в 4—6 раз (коэффициент указан в маркировке изделия в виде 4:1 или 6:1).
3. Наличие или отсутствие клеевого состава. Если соединение никак не контактирует с влагой (к примеру, в бытовой технике), то можно использовать недорогую термоусадку без клея. Если кабель проходит по влажному помещению или используется в автомобиле, то есть существует риск пробоя из-за влаги, то рекомендуется применять трубки с клеем, изолирующим соединение.
4. Тип полимера. В зависимости от условий эксплуатации могут использоваться изделия из эластомеров, поливинилхлорида, полиолефинов, фтористых полимеров и пр.

Типы термоусадок

Классификация трубок-термоусадок по типу материала

Промышленные предприятия выпускают большое количество материалов полимерного происхождения, обладающих термопластичными свойствами:

• поливинилхлорид;
• полиэстер;
• фторкаучук;
• полиэтилен;
• поливинилиден;
• полиэтилентерефталат;
• полимеры, имеющие в своем составе полиолефин.

Это сырье в той или иной степени применяется на производстве в процессе изготовления термоусадок.

В процессе изготовления термоусадок может использоваться такое сырье как поливинилхлорид, полиэстер, фторкаучук, полиэтилен, поливинилиден

Полиолефиновая термоусадка – изоляция для проводов, состоящая из сшитого полиэтилена. Перед использованием сырье подвергается радиационной и химической обработке. Кроме этого, производители включают в состав материала ингибиторы горения, а также пигментные компоненты. Этот тип трубок считается самым распространенным. Рабочий диапазон температур полиолефиновой изоляции – от -50 °С до +150 °С. Термоусадка спокойно переносит контакт с окислителями и бензолом, а горюче-смазочные материалы при длительном взаимодействии разрушают ее структуру.

Эластомер – материал на основе каучука, полученного искусственным путем. Такие трубки не боятся влияния горюче-смазочных материалов, а также высоких температур (верхняя граница составляет +170 °С). Стоимость подобных изделий довольно высока.

Из такого материала, как полиэстер, изготавливаются термоусадочные трубки большого диаметра с тонкими и сверхтонкими стенками. При этом получаемые изделия, несмотря на малую толщину, хорошо выдерживают механические нагрузки и воздействие химических веществ.

Изделия, изготовленные на основе силикона, обладают гибкостью, высоким запасом прочности и химической инертностью. В составе материала отсутствуют токсичные компоненты. Силиконовая изоляция разлагается под влиянием растворителей органического происхождения.

Как пользоваться термоусадочной трубкой?

Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения

Основной характеристикой, на что необходимо обратить внимание, перед тем как пользоваться термоусадочной трубкой это выбор нужного диаметра

Интересно, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты.

Первым делом подбирается термоусадочная трубка нужно диаметра. Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.

К примеру, для изоляции проводов диаметром 3,5 мм может использоваться трубка с до-усадочным диаметром 4,8 мм и максимальным после-усадочным диаметром 2,4 мм или трубка диаметром 6,4 мм, максимальный диаметр которой после усадки равен 3,2 мм.

От термоусадочной трубки отрезается отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевается на изолируемый участок.

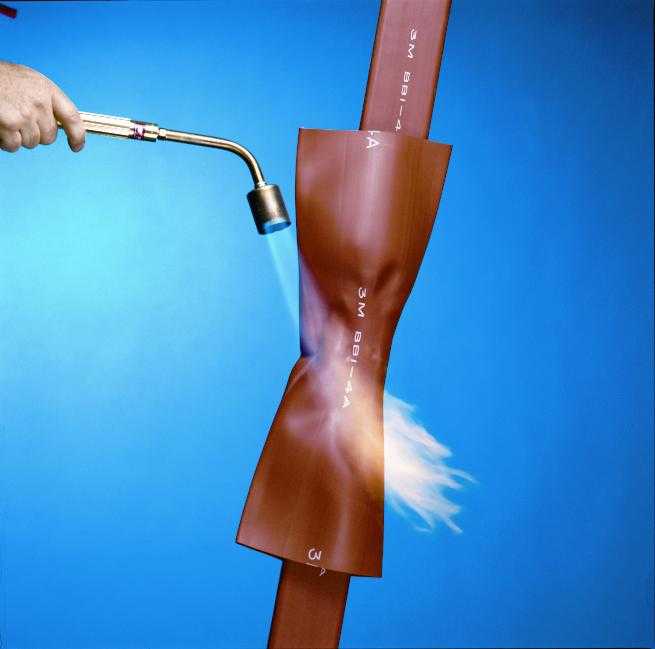

После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью термофена. Если такого у вас нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами.

Усадка может осуществляться двумя способами – от середины трубки к ее краям или от одного края до другого.

Оптимальную температуру усадки термоусадочной трубки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно.

Тем более, что в случае перегрева ТУТ в ней могут образовываться пузырьки, она может обугливаться и даже разрываться.

Области применения клеевых термоусадочных трубок

Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.

На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов благодаря дополнительной механической прочности.

Клей герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы.

В процессе усадки происходит равномерное распределение клея внутри, ним заполняются воздушные подушки, неровности, пустоты. Если клеевая ТУТ усела правильно, то она практически не поддается демонтажу

Это очень важно, например, для защиты пролегающего в земле электрического кабеля

Клеевая ТУТ может быть усажена на металлический или деревянный столб перед установкой его в землю для предотвращения коррозии металла или гниения древесины. С помощью клеевой термотрубки может быть значительно усилена механическая прочность, морозостойкость оборудования и т.д.

Зарубежными автомобилестроителями специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.

Надеюсь данная статья помогла вам разобраться с вопросом как пользоваться термоусадочной трубкой!

Похожие материалы на сайте:

• Набор инструмента электрика
• Как измерять мультиметром

Как правильно выбрать термоусадку

Этот вопрос на самом деле достаточно серьезный. В его основе лежит размер трубки и коэффициент усадки

Поэтому, покупая набор термоусадочных трубок, необходимо обращать внимание на эти два показателя

Для того чтобы вы поняли, о чем идет речь, несколько примеров.

• На трубке или на ее упаковке могут быть нанесены вот такие символы: 10/5 или 10 мм/5 мм. Первое число – это реальный диаметр изделия, второе – диаметр после усадки. Европейские трубки обозначаются в дюймах. Кстати, одна из самых известных тонкостенных моделей носит название «PBF».
• Есть другое обозначение: 10/2:1. То есть, диаметр трубки равен 10 мм, а ее коэффициент усадки равен соотношению 2:1.

Выше уже упоминалось о трубках, в которых применяется клеевой состав. Так вот именно в них коэффициент усадки не имеет стандартного показателя. Он может варьироваться в пределах от 2,8:1 до 4:1.

Если разговор вести о форме термоусадок, то здесь три варианта:

• круглые;
• овальные;
• плоские.

В настоящее время производители стараются предложить трубки разного цвета, чтобы с их помощью соединять провода таких же расцветок. Делается это для удобства эксплуатации и обслуживания электрических сетей и установок. Кстати, трубки (отечественные и pbf) желто-зеленого цвета для заземляющих контуров также выпускаются. Сегодня на трынке появились и прозрачные термоусадочные трубки. Они выполняют все те же функции, как и цветные аналоги. Но есть у них и одно преимущество. Заключается оно в том, что внутрь трубки можно уложить маркировку, которую сквозь нее хорошо видно.

Поставка термоусадочной изоляции малого диаметра (pbf и отечественных тонкостенных) производится в бухтах, куда помещается от 10 до 100 м изоляции. Трубки с клеевым составом продаются в нарезке длиною или 1 м, или 1,22 м. Толстостенные изделия также продаются в нарезке, а не в бухтах.

Достоинства и недостатки

Термоусаживаемая трубочка, по сравнению с другими типами изоляции, имеет множество преимуществ. К ним относятся:

• Благодаря плотному прилеганию изделие не будет смещаться под действием механических факторов.
• Монтаж проводится быстро и просто, однако нужно знать правила использования.
• После усадки изоляционный материал приобретает дополнительную прочность, что делает проводник более жестким и устойчивым к повреждениям.
• Эксплуатационный период гораздо выше, чем у обычной изоляционной ленты.
• Изделия имеют широкий спектр применения.

Вам это будет интересно Характеристика гибкого металлорукава для кабеля Несмотря на ряд очевидных достоинств, термоусадочная трубка для проводов, как и любой другой материал, имеет некоторые минусы. Среди них:

• Термотрубка является одноразовым изделием, использовать ее повторно не представляется возможным. Это обусловлено тем, что под действием температур она повторяет диаметр проводника, поэтому при необходимости снятия ее придется разрезать.
• Стоимость, по сравнению с классической изоляционной лентой, выше, но не настолько, чтобы этот аспект стал решающим при выборе защитного материала.

Правила монтажа термоусадочной трубки

Строгих правил или требований при работе с термоусадочным материалом нет. Опытные электрики отмечают ряд рекомендаций, основанных на личном опыте и механических свойствах трубки.

Выбирать отрезок трубки нужно с запасом, поскольку при нагреве она изменяется не только в диаметре, но и в длине. Обычно уменьшение составляет не более 10-15 %, поэтому можно учитывать именно такой запас.
Слишком короткий кусок не стоит пытаться растянуть в длину, поскольку при этом уменьшится его толщина, и изолирующие свойства не будут соответствовать заявленным. Также не пытайтесь расширить диаметр круглогубцами и другими подручными инструментами.
Прогрев трубок большой длины начинают с середины, чтобы плавно выгнать воздух из внутренней части

Особенно это важно для ТУТ с клеевым слоем.

Изоляционным материалом можно пользоваться без фена, но не забывайте о технике безопасности.

• Прежде чем надеть трубку, убедитесь, что на контактах проводника или его изоляции нет влаги и других загрязнений.
• Отрезая кусок трубки, на его концах не должно быть заусенцев и неровной кромки. Для этого удобно пользоваться острыми ножницами.

Где купить

Сейчас можно встретить несколько сотен магазинов, которые предлагают ее купить. Однако будет ли термоусадочная трубка качественной – это большой вопрос. Достаточно часто на нашей территории можно встретить китайские товары, покупая которые у каждого человека останется множество вопросов по их качеству. К примеру, ее сложно будет нагревать или она не будет нормально прилегать к проводнику.

Покупая дешевые китайские копии, вы рискуете получить большое количество проблем. Поэтому лучше приобретать их в проверенных магазинах, которые предоставляют реальные гарантии. Одним из таких сейчас является https://thermolink.ru, здесь вы откроете для себя большой ассортимент, низкие цены и высокое качество. Магазин занимает лидирующие позиции в этом сегменте рынка и предлагает своим клиентам только выгодные условия.

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

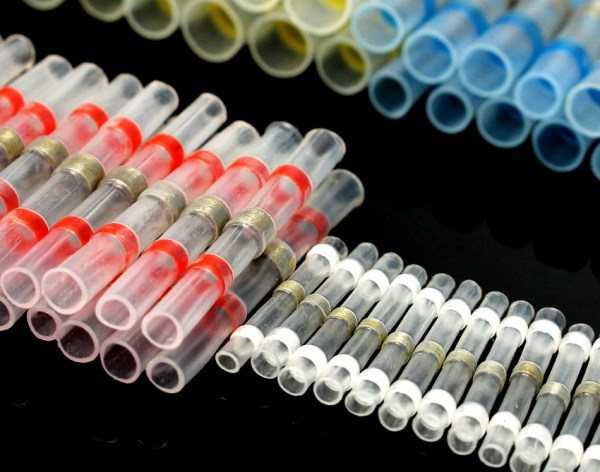

Виды соединителей для автомобилей

В транспортных средствах применяется множество электротехнических компонентов и электроники. Для обеспечения надежной и безопасной эксплуатации применяется соединитель проводов с термоусадкой. В этих целях задействуются термотрубки на клеевой и бесклеевой основе, а также разнообразные изделия термоусадочного типа. Эта группа изделий представлена:

• клеммами;
• обжимными гильзами;
• наконечниками с трубкой на клеевой основе;
• кабельными перчатками;
• колпачками и оконцевателями;
• муфтами.

В дополнение к их структуре используются термопластичные и нетермопластичные клеевые массы, герметики.

Правила использования ТУТ

Для начала нужно подготовить инструменты. Для этого подойдут любые источники, которые дадут необходимый тепловой поток. Минимальная температура при этом должна быть +70 градусов. Необходимые показатели указываются при маркировке. Она зависит от типа трубки: для толстостенной температура должна быть выше, для тонкостенной – ниже. Если вы планируете применять строительный фен, то требования к нему – выявление необходимой температуры

Если же используете газовые горелки, то важно, чтобы у них было мягкое желтое пламя. Вариантами для использования в качестве источника тепла могут быть спички, зажигалки

Техника усадки:

1. Подготовка поверхности, которая включает обезжиривание, зачистку и нагревание. Для этого в зависимости от материала может использоваться наждачная бумага или пропитанная растворителем тряпка.
2. Выбор трубки в соответствии с требованиями, прогревание ее, что особенно актуально для толстостенных трубок. Прогревать ее нужно без насаживания на место «постоянного жительства» и не до максимальной температуры, а наполовину, то есть, если температура полной усадки 120 градусов, то прогревать ее нужно до 60.
3. Далее трубку насаживают на изолируемый предмет, поверхность. На нагревательном приборе устанавливают необходимую температуру.
4. Усадку нужно начинать от середины. После равномерного усаживания по центру следует двигаться вправо и влево.
5. Нагревать ее нужно равномерно, перемещая источник тепла вдоль нее, это не допустит локальных перегревов, а значит, и повреждений ТУТ.
6. Если на внутренней поверхности есть клей, то в результате усадки он должен вытечь. После усадки предмет нужно оставить в покое до полного остывания.

Применение ТУТ – это современное и удобное решение. Чтобы почувствовать все преимущества этого изолятора, нужно правильно его использовать. Мы постарались максимально детально разъяснить все, что нужно знать для успешного применения ТУТ.

Рекомендации по термоусадке

Термоусадочные изделия достаточно просты и удобны в применении. Их можно легко и быстро применять для монтажа, получая прочную и надёжную изоляцию. Для достижения наилучшего результата следует придерживаться нижеприведенных рекомендаций.

Инструменты

Термоусадку изделий следует осуществлять с помощью струи горячего воздуха, газовых горелок на пропан-бутане (мягким жёлтым пламенем) или других источников тепла, способных нагреть материалы выше +120 °С (необходимая температура может зависеть от типа трубки). В домашних условиях это можно делать с помощью спичек, зажигалки, путем помещения (где это допустимо) трубки в кипяток. Для работы с термоусадочными материалами идеальными инструментами являются специальные тепловые пистолеты, промышленные фены, зачастую имеющие комплект насадок разной формы для удобства усадки и регулятор температуры.

Техника усадки тонкостенных, утолщенных и толстостенных термоусадочных трубок

• Приготовление поверхности предмета, на котором должна быть усажена труба
• Поверхность очистить и обезжирить, например с помощью платочка, насыщенного растворителем, не содержащим жира.
• Поверхность кабелей с оболочкой из PCV (Поливинилхлорид) очистить мелкой наждачной бумагой, а поверхность кабелей с оболочкой из РЕ (Полиэтилен) предварительно нагреть.
• Металлическую поверхность очистить наждачной бумагой и нагреванием пламенем.

Приготовление термоусадочной трубки

Выбрать трубку с требуемыми изоляционными параметрами и размерами (размер трубы после усадки должен быть меньше размера предмета, на которым усаживается — как правило стандартный размер трубки после усадки должен быть не менее чем на 20% меньше)

При этом необходимо обратить внимание на коэффициент усадки трубки, чаще всего он составляет 2:1, т.е. трубка уменьшается в диаметре в два раза, но встречаются трубки и с большим коэффициентом усадки

Предварительно нагреть трубу до 1/2 температуры начала усадки (она зависит от типа трубки)

Этот пункт особенно актуален для трубок с толстой стенкой и для больших диаметров, для тонкостенных трубок этот этап выполнять не обязательно.

Усадка

• Насадить трубу на изолируемый предмет или поверхность (Рис. 1)
• Установить температуру нагрева между +120 и +200 °С для трубок аналогов PBF, и от +70 до +110 °С для трубок ТСТ (Китай). Температура усадки не должна превышать указанных температур, чтобы избежать перегрева материала из которого сделана термоусаживаемая трубка, оплавления, скручивания или волнообразной усадки трубки.
• Усадку начать от середины трубы (Рис. 2). Трубу подогреть вокруг, стараясь получить равномерное усаживание. Центральная часть трубы должна усадится и плотно прилечь к поверхности изолированного предмета.
• Усаживать трубу в направлении от середины к её концам (Рис.3). Трубу нагревать равномерно, всё время передвигая источник тепла по её поверхности, чтобы не допустить местных перегревов. Правильно усаженная труба должна быть гладкой, без бугорков и выпуклостей (Рис. 4).
• Если труба изнутри покрыта клеем, то после усадки клей должен вытечь из обоих концов трубы.
• Оставить изолированный предмет для полного остывания.

Размеры

Термоусаживаемые трубки (ТУТ) изготавливают в виде набора отрезков или сворачивают в целые бухты. Поэтому длина — не принципиальный параметр. В строительном магазине можно приобрести хоть 50 мм, хоть 5000 мм. При выборе определяющими размерами будут внутренние диаметры:

• До усадки.
• После усадки.

Ещё одна характеристика, которую стоит принимать во внимание — толщина стенки. Провод после изоляции может не влезть в узкий короб. На упаковках попадаются записи вида:

На упаковках попадаются записи вида:

Значит до усадки диаметр трубки будет равен 4 мм, а после — 2 мм. Это нужно учитывать при выборе. Такие размеры подойдут для провода с внешним диаметром не меньше 2 мм. На более тонком участке изоляция будет болтаться.

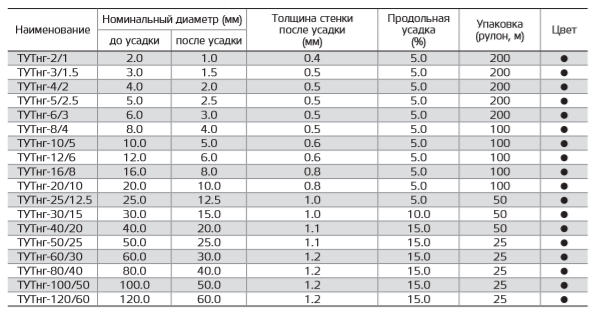

ТУТнг

Предназначены для обеспечения изоляции и защиты электрических соединений от коррозии. Служат укрепляющим элементом для проводов и кабелей. Индекс нг — негорючие.

Размеры трубок регламентирует ГОСТ 17675-87. Документ начал действовать ещё с 1 января 1990 года. Соберём все характеристики термоусадки ТУТнг в таблицу:

Обозначение	Внутренний диаметр*, мм	Минимальная толщина стенки после усадки, мм	Стандартная упаковка
До усадки, min	После усадки, max	Бухта, м
Ø 1.0 / 0.5	1.5 ± 0.2	0.65	0.28	200
Ø 1.5 / 0.75	1.9 ± 0.2	0.75	0.32	200
Ø 2.0 / 1.0	2.5 ± 0.2	1.0	0.35	200
Ø 2.5 / 1.25	3.0 ± 0.2	1.25	0.38	200
Ø 3.0 / 1.5	3.5 ± 0.2	1.5	0.40	200
Ø 3.5 / 1.75	4.0 ± 0.2	1.75	0.42	200
Ø 4.0 / 2.0	4.5 ± 0.2	2.0	0.45	200
Ø 4.5 / 2.25	5.0 ± 0.2	2.25	0.50	200
Ø 5.0 / 2.5	5.5 ± 0.2	2.5	0.55	100
Ø 6.0 / 3.0	6.5 ± 0.2	3.0	0.55	100
Ø 7.0 / 3.5	7.5 ± 0.3	3.5	0.55	100
Ø 8.0 / 4.0	8.5 ± 0.3	4.0	0.60	100
Ø 10 / 5	10.5 ± 0.3	5.0	0.60	100
Ø 12 / 6	12.5 ± 0.3	6.0	0.60	100
Ø 13 / 6.5	13.5 ± 0.3	6.5	0.60	100
Ø 15 / 7.5	15.5 ± 0.3	7.5	0.70	100
Ø 16 / 8	16.5 ± 0.4	8.0	0.70	100
Ø 18 / 9	18.5 ± 0.4	9.0	0.70	100
Ø 20 / 10	21.0 ± 0.5	10.0	0.80	100
Ø 22 / 11	23.0 ± 0.5	11.0	0.80	100
Ø 25 / 12.5	26.0 ± 0,5	12.5	0.90	50
Ø 28 / 14	29.0 ± 0,5	14.0	0.90	50
Ø 30 / 15	31.5 ± 1.0	15.0	0.95	50
Ø 35 / 17.5	36.5 ± 1.0	17.5	1.00	50
Ø 40 / 20	41.5 ± 1.0	20.0	1.00	50
Ø 50 / 25	51.0 ± 1.0	25.0	1.00	25
Ø 60 / 30	> 60	30.0	1.30	25
Ø 70 / 35	> 70	35.0	1.30	25
Ø 75 / 37.5	> 75	37.5	1.30	25
Ø 80 / 40	> 80	40.0	1.46	25
Ø 90 / 45	> 90	45.0	1.46	25
Ø 100 / 50	> 100	50.0	1.46	25
Ø 120 / 60	> 120	60.0	1.56	25
Ø 150 / 75	> 150	75.0	1.56	25
Ø 180 / 90	> 180	90.0	1.56	25
Ø 250 / 125	> 250	125.0	1.56	25

* Лучше выбирать диаметр до усадки на 15 % больше, чем у провода, и диаметр после «сжатия» на 10 % меньше.

ТСТ

Толстостенные. Используются при ремонте повреждённой изоляции силовых кабелей. Максимальное напряжение — до 1 кВ. Размеры:

Наименование	Диапазон усадки, мм	Ø до усадки, мм	Ø после усадки, мм	Толщина стенки после
ТСТ-24/8-1000	21,6-1	24	8	1,8
ТСТ-30/10-1000	27-12	30	10	2,1
ТСТ-44/14-1000	39,6-17	44	14	2,5
ТСТ-55/18-1000	49,5-22	55	18	2,5

ТРМ

Ремонтные манжеты. Выполнены в форме пластины. По её краям расположен рельсовый профиль для надвижного металлического замка. Трубки применяют для ремонта поврежденной кабельной изоляции, для защиты контактных соединений. Размеры таковы:

Наименование	Ø до усадки, мм	Ø после усадки, мм
ТРМ 43/8-1000	43	8
ТРМ 55/12-1000	55	12
ТРМ 75/15-1000	75	15
ТРМ 100/25-1000	100	25
ТРМ 135/35-1000	135	35
ТРМ 164/42-1000	164	42
ТРМ 200/50-1000	200	50

ТТК

Трубки с клеевым слоем. Их используют для герметизации, защиты от коррозии, изоляции телекоммуникационных и электрических сетей. Размеры:

Наименование	Ø до усадки, мм	Ø после усадки. мм	Толщина стенки, мм	Толщина клеевого слоя после «сжатия», мм
ТТК-4/1	4	1	1	0,5
ТТК-6/1,5	6	1,5	1	0,5
ТТК-8/2	8	2	1	0,5
ТТК-12/3	12	3	1,4	0,6
ТТК-16/4	16	4	1,6	0,8
ТТК-24/6	24	6	2,1	0,8
ТТК-32/8	32	8	2,4	1
ТТК-52/13	52	13	2,4	1

При работе с ТУТ в промышленных масштабах, следует помнить о таком параметре, как продольная усадка. Эта характеристика указывает, насколько трубка должна уменьшиться по длине после усадки. Хороший показатель — от 8 до 10 %. То есть, от 200 мм в лучшем случае останется 180 мм.

Подводя итог

Без сомнения, термоусадочная трубка – удобный и практичный материал для изоляции проводов и соединений, обеспечивающий надёжную защиту. Вкупе с тем, что работа с термоусадкой не требует особых навыков, можно с уверенностью сказать, что ТУТ является оптимальным вариантом для электромонтажа. При этом независимо, кто его будет выполнять – профессиональный электромонтёр или домашний мастер без опыта. А значит, популярность такого изоляционного материала будет расти.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли какие-либо вопросы, их можно задать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в кратчайшие сроки. Там же можно оставить свой отзыв или поделиться опытом использования ТУТ – такая информация может быть полезна начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вам посмотреть короткое, но весьма познавательное видео.

• https://knigaelektrika.ru/elektroprovodka/provoda-i-kabeli/chto-takoe-termousadka-kak-polzovatsya.html
• https://zen.yandex.com/media/asutpp.ru/chto-takoe-termousadochnaia-trubka-ee-osnovnye-vidy-i-harakteristiki-5dbe80a1c31e4900b1cb5c67?feed_exp=ordinary_feed&from=channel&rid=3438489700.498.1576008748545.89679&integration=publishers_platform_yandex
• https://samstroy.com/%D1%82%D0%B5%D1%80%D0%BC%D0%BE%D1%83%D1%81%D0%B0%D0%B4%D0%BA%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BE%D0%B2-%D0%BA%D0%BB%D0%B0%D1%81%D1%81%D0%B8%D1%84%D0%B8%D0%BA%D0%B0/
• https://samelectrik.ru/termousadochnaya-trubka.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-polzovatsya-termousadochnoj-trubkoj-dlya-provodov/
• https://domikelectrica.ru/vidy-i-razmery-termousazhivaemyx-trubok-vse-texnicheskie-dannye-i-xarakteristiki/
• https://seti.guru/termousadka-dlya-provodov
• https://rusenergetics.ru/raboty/termousadochnaya-trubka
• https://2shemi.ru/kak-izolirovat-provoda-izolentoj-ili-termousadochnoj-trubkoj/
