Основные критерии выбора
Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке
Номинальный ток
Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.
Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.
Количество полюсов
Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.
Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения
То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.
Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.
Времятоковая характеристика
Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.
Чаще всего используют следующие типы автоматов по времятоковой характеристике:
- B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
- C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
- D – сработает при превышении тока в 10-20 раз от номинального.
Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.
Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.
Способ крепления
Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.
Бренд выключателя
При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели
К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
Применение измерительных приборов
Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.
Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой:
Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.
Как рассчитать мощность автомата
Чтобы обеспечить самую эффективную и точную защиту от перегрузок, для расчета автомата по мощности для сети 220V используется формула:
в которой номинальный ток выражен I, сумма мощностей всех питаемых потребителей с осветительными приборами в том числе, — это P, а напряжение электрической сети — U. Таким образом, величина номинального тока будет расти при увеличении суммарной мощности потребителей.
А для сети 380V расчет автомата по мощности производится по формуле:
в которой добавляется величина cosφ, означающая коэффициент мощности (точное значение можно посмотреть в табл. 6.12 норматива СП 31-110-2003 «Проектирование и монтаж электрических установок жилых и общественных зданий»). Для упрощения расчетов в бытовых условиях косинус фи принимают равным единице. А вообще этот коэффициент зависит от типа электрического приемника, к примеру:
- для сетей освещения с люминесцентными лампами коэффициент мощности равен 0,92;
- для осветительных сетей с лампами накаливания — единице;
- для газосветных рекламных установок — от 0,35 до 0,4;
- для вычислительных машин без технологического воздушного кондиционирования — 0,65;
- для холодильников и кондиционеров с электродвигателем до 1 кВт cosφ равняется 0,65, а с двигателем 1 — 4 кВт коэффициент мощности возрастает до 0,75.
Попробуем сделать расчет автомата по мощности на примере. Допустим, вы стремитесь защитить от короткого замыкания группу кухонных розеток в количестве три штуки. В одну постоянно включен холодильник мощностью 400 Вт, в другие периодически подключают микроволновку или чайник (1000 Вт) или блендер (300 Вт). Подсчитаем суммарную мощность, если вы захотите одновременно подключить самые мощные приборы: 400 + 1000 + 1000 = 2400 Вт. Сила тока для сети 220V находится так:
И мы рекомендуем делать выбор автомата по мощности в пользу ближайшего номинала 10А. Может возникнуть закономерное опасение, не будет ли «выбивать» при подаче большего напряжения на такой номинал? На самом деле, если подать на 10-амперный защитный прибор нагрузку в 15 ампер, то срабатывание произойдет через восемь минут, а если подать 11 ампер, то и целых двадцать минут. За это время чайник выключится и нагрузка вновь станет допустимой — гораздо раньше, чем в дело включится расцепитель.
А как выбрать автоматический выключатель в случае с трехфазным вводом, актуальным для частных домов и некоторых новостроек? Можете либо воспользоваться формулой с коэффициентом мощности, либо сориентироваться по таблице.
Недопустимые ошибки при покупке
Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.
Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку
Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.
Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!
Рекомендуем прочитать:
{SOURCE}
Популярные производители
ABB
Данная компания была основана в 1988 году. Она образовалась путем слияния шведской и швейцарской компаний. Но почти половина производства располагается на территории Германии, поэтому многие ошибочно относят компанию к немецкой. Компания специализируется на производстве систем автоматизации, автоматических выключателей, комплексов для распределения электроэнергии. Сегодня продукция «ABB» считается одной из самых качественных и пользуется большим спросом. Автоматы данного производителя имеют большой диапазон номинального тока, поэтому их с легкостью можно приспособить под любое здание.
Schneider Electric
Данная французская компания образовалась в 1836 году. Более чем за 180 лет трудовой деятельности в компании случилось много преображений и изменений. Сегодня компания занимается внедрением инновационных технологий в жизнь. На российском рынке «Schneider Electric» давно завоевала популярность, продукция данного бренда имеет большое число положительных отзывов и рекомендована электриками.
Legrand
«Legrand» — так же французская компания, занимающаяся выпуском электротехнической продукции. Компания была основана в 1866 году, и сначала она занималась выпуском фарфоровых изделий. Потом они начали изготавливать фарфоровые изоляторы. И только с 1949 года «Legrand» перешла на выпуск электроустановочных устройств. Сегодня компания выпускает автоматы четырех категорий. Максимальный номинальный ток может достигать 630 А, а минимальный 6 А. это позволяет использовать изделия дано бренда как для дома, так и для производства.
Нюансы выбора
Сегодня необходимо учитывать тот факт, что количество удобной бытовой техники расчет, и каждый человек старается обзавестись новыми приборами, тем самым облегчая свой быт. А это значит, что увеличивая количество техники, мы увеличиваем и нагрузку на сеть. Поэтому специалисты рекомендуют при проведении расчета мощности автомата использовать повышающий коэффициент.
Вернемся к нашему примеру. Представьте себе, что хозяин квартиры приобрел кофе-машину на 1,5 кВт. Соответственно суммарный мощностной показатель будет равен 4,6 кВт. Конечно, это больше мощности выбранного нами автоматического выключателя (16А). И если одновременно все аппараты будут включены (плюс и кофе-машина), то автомат тут же сбросит и разъединит цепь.
Можно пересчитать все показатели, купить новый автомат и сделать переустановку. В принципе, это все несложно. Но оптимально будет, если заранее предвидеть эту ситуацию, тем более она стандартная в наши дни. Точно предвидеть, какая бытовая техника дополнительно может быть установлена, сложно. Поэтому самый простой вариант – увеличить суммарный расчетный показатель на 50%. То есть, использовать повышающий коэффициент 1,5. Опять возвращаемся к нашему примеру, где будет вот такой конечный результат:
3,1х1,5=4,65 кВт. Возвращаемся к одному из способов определения токовой нагрузки, в котором будет показано, что для такого показателя потребуется автомат 25 ампер.
Для некоторых случаев можно использовать понижающий коэффициент. К примеру, недостаточное количество розеток, чтобы одновременно работали сразу все приборы. Это может быть одна розетка для электрочайника и кофе-машины. То есть, одновременно эти два прибора включить нет возможности.
Таблица выбора защитного автомата по мощности нагрузки
Таблица потребления и ток защитного автомата по мощности приборов
Видно, что производитель рекомендует разные время-токовые характеристики для разных электроприборов. Там, где нагрузка чисто активная (разные типы нагревателей), рекомендована характеристика автомата “B”. Там, где есть электродвигатели – “С”. Ну а там, где используются мощные двигатели с тяжелым запуском – “D”.
Время-токовая характеристика D в эту таблицу не вошла, потому что она не для бытового применения. Подробнее о запуске двигателей рассказано в статье про подключение электродвигателя через магнитный пускатель. А также – про включение твердотельного реле.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.
Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.
Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.
Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.
Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей
Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке. Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения
Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной
Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.
Дорогие или дешевые?
В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.
Выбор производителя автомата защиты
Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.
Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.
Как рассчитать мощность автомата
Чтобы обеспечить самую эффективную и точную защиту от перегрузок, для расчета автомата по мощности для сети 220V используется формула:
в которой номинальный ток выражен I, сумма мощностей всех питаемых потребителей с осветительными приборами в том числе, — это P, а напряжение электрической сети — U. Таким образом, величина номинального тока будет расти при увеличении суммарной мощности потребителей.
А для сети 380V расчет автомата по мощности производится по формуле:
в которой добавляется величина cosφ, означающая коэффициент мощности (точное значение можно посмотреть в табл. 6.12 норматива СП 31-110-2003 “Проектирование и монтаж электрических установок жилых и общественных зданий”). Для упрощения расчетов в бытовых условиях косинус фи принимают равным единице. А вообще этот коэффициент зависит от типа электрического приемника, к примеру:
- для сетей освещения с люминесцентными лампами коэффициент мощности равен 0,92;
- для осветительных сетей с лампами накаливания — единице;
- для газосветных рекламных установок — от 0,35 до 0,4;
- для вычислительных машин без технологического воздушного кондиционирования — 0,65;
- для холодильников и кондиционеров с электродвигателем до 1 кВт cosφ равняется 0,65, а с двигателем 1 — 4 кВт коэффициент мощности возрастает до 0,75.
Попробуем сделать расчет автомата по мощности на примере. Допустим, вы стремитесь защитить от короткого замыкания группу кухонных розеток в количестве три штуки. В одну постоянно включен холодильник мощностью 400 Вт, в другие периодически подключают микроволновку или чайник (1000 Вт) или блендер (300 Вт). Подсчитаем суммарную мощность, если вы захотите одновременно подключить самые мощные приборы: 400 + 1000 + 1000 = 2400 Вт. Сила тока для сети 220V находится так:
И мы рекомендуем делать выбор автомата по мощности в пользу ближайшего номинала 10А. Может возникнуть закономерное опасение, не будет ли “выбивать” при подаче большего напряжения на такой номинал? На самом деле, если подать на 10-амперный защитный прибор нагрузку в 15 ампер, то срабатывание произойдет через восемь минут, а если подать 11 ампер, то и целых двадцать минут. За это время чайник выключится и нагрузка вновь станет допустимой — гораздо раньше, чем в дело включится расцепитель.
А как выбрать автоматический выключатель в случае с трехфазным вводом, актуальным для частных домов и некоторых новостроек? Можете либо воспользоваться формулой с коэффициентом мощности, либо сориентироваться по таблице.
Напряжение
230/400V — надписи номинального напряжения, где может применяться данный автомат.
Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.
Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.
Они и называются несколько иначе. Например ВА63 1П+N.
Значок волны означает — для работы в сетях переменного напряжения.
На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.
Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).
Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.
Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.
Что приведет к неминуемому разрушению корпуса.
Сигнальные элементы
Чем опасно несоответствие кабеля сетевой нагрузке?
Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.
Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего
В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.
Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.
Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.
Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.
Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.
Как выбрать автоматический выключатель по току и сечению.
Автоматический выключатель — коммутационный аппарат, назначение которого заключается в быстром и безопасном отключении участка цепи от электросети. Работает только на автоматическое выключение при превышении показателей. Снова восстановить подачу электричества придется вручную. И делать это без знания причины отключения не рекомендуется.
Важно в выборе учитывать сечение вводного кабеля. Например, медный 4 мм 2 — сечение одной жилы в кабеле
По таблице ниже смотрим максимально допустимый этим проводником ток.
Он составляет 36 Ампер. Соответственно, если провода не пропустят выше 36А, то нельзя ставить автомат на 40 Ампер на мощную электроплиту или на ввод. Некоторые слепо следуют рекомендациям, не видя свои реалии.
Придется ставить на 25А и не использовать одновременно более 2 горелок, а вводной на 32А максимум. Такие вот костыли, но если дом старый, то придется делать электрику с тем что имеем.

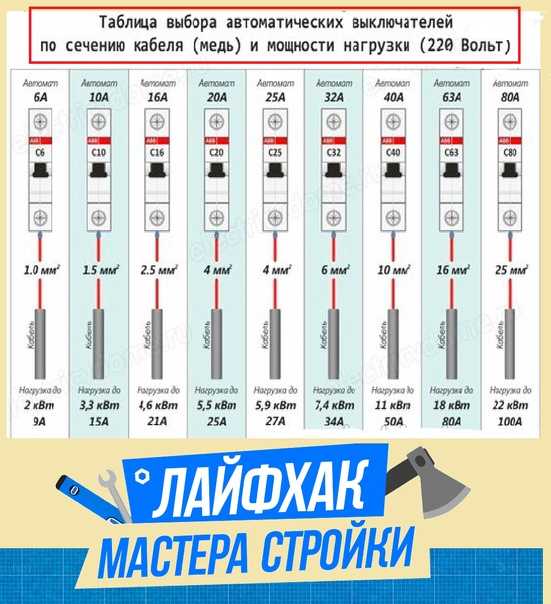

Выбор автомата по сечению кабеля таблица
Мы бегло упоминали, что выбор автоматического выключателя по мощности —это только полдела. Напечатанную выше таблицу мощности автоматов необходимо совместить с таблицей сечения кабеля. Если проводка не соответствует номиналу АВ, а также проходящим через него суммарным мощностям, она перегреется, а далее возможно оплавление изоляции и даже пожар.
Такое часто бывает в старых домах, когда жильцы необдуманно подключают к сети мощную современную технику. Суммарная нагрузка на цепь вроде бы соответствует выбранному токовому эквиваленту автоматического выключателя, здесь вопросов нет. Однако, несмотря на правильный выбор защиты по мощности и готовности сети к эксплуатации, в доме появляется запах горелой проводки, вполне вероятно задымление и возгорание.
Поэтому предлагаем вам новую таблицу, как выбрать автоматический выключатель с учетом тока, мощности и сечения токопроводящей жилы в мм.
| Сечение электрической проводки, мм | Напряжение 220V | Напряжение 380V | ||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 120 | 300 | 66,0 | 260 | 171,6 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
Подытожим, как выбрать автомат максимально корректно. Не имеет значения, сколько электроприборов вы будете подключать, важна лишь их суммарная мощность
Также крайне важно знать сечение проводки. Если у вас неоднородное сечение кабеля в линии, ваша задача — защитить слабейший участок (это значит участок с минимальным сечением)
Таким образом, когда вы задаете вопрос, какую нагрузку выдерживает автомат на 16 ампер, или 15 кВт сколько ампер соответствует, ответ на него не будет полным без понимания состояния вашей проводки. Велика вероятность, что ее придется менять, если вы проживаете в старом доме и ваши потребности в потреблении электроэнергии возросли.
От чего зависит выбор автомата для электроприборов
Основными ориентирами и подбираемыми характеристиками являются:
• Количество полюсов автомата, соответствующее числу его переключателей и зависящее от фазности сети. Устройства с 1 полюсом отключают одну фазу проводника, эксплуатируемого в нормальных условиях (группы освещения розетки), с 2 – фазу и ноль проводников питания объединенных групп (яркий пример – входной автомат в квартиру) и приборов высокой мощности, включая установленные в помещениях повышенной влажности при тех же 220В. Трех- и четырех полюсные автоматы защищают трехфазные цепи питания.
• Номинальный ток, подбираемый с учетом сечения и материала кабеля и суммарной мощности запитываемых через цепь приборов. У правильно выбранных автоматов номинал больше линейного тока нагрузки (мощности прибора/220В) и меньше тока провода (табличное значение, прямая зависимость от диаметра провода). В идеале при выборе ток номинала смещается в сторону токов потребления до ближайшего большего стандарта. Занижение или завышение параметра одинакового опасно, в первом случае автомат будет срабатывать слишком часто, во втором – не выполнит свою функцию при перегреве проводки.
• Класс срабатывания (он же – кривая срабатывания, время-токовая характеристика), отражающий величину допустимого кратковременного скачка линейного тока при все еще работающем автомате. Приборы «В» класса размыкают линии при отношении тока цепи к номиналу не более 3-5 и устанавливаются при подключении приборов, имеющих минимальные пусковые нагрузки и чувствительных к КЗ (светильники, бойлер, плита, плазма, ПК). Автоматы «С» выдерживают колебания в пределах 5-10 значений от номинала, являются универсальными и самыми распространенными в быту, «D» — устанавливаются при подключении приборов с высокими пусковыми токами или в качестве вводных.
• Отключающая способность (кА), характеризующая предел выдержки и работоспособности автомата при КЗ
При защите цепей на дачах допускается установка автоматов с отключающей способностью в 4,5 кА, в квартирах устанавливаются приборы подороже (6кА), при близком расположении подстанции и высоких рисках КЗ – покупаются автоматы на 10 кА.
Важно понять принцип: автоматы нет смысла устанавливать при недостаточном сечении провода питания групп приборов или отдельного оборудования с высокой мощностью. При правильном подходе на каждую отдельную группу приборов сначала подбирается кабель (при необходимости – с заменой старого), и лишь потом – автомат. Игнорирование этого требования становится причиной пожаров, особенно в домах со старой алюминиевой проводкой
Игнорирование этого требования становится причиной пожаров, особенно в домах со старой алюминиевой проводкой.
Выбор автомата по мощности
То, что с электричеством шутки плохи, известно каждому. Неправильный расчёт схемы электроснабжения может привести как минимум к двум неприятным последствиям. Первое, это когда при включении нескольких энергоёмких электроприборов (например, стиральной машины, электрочайника и утюга) срабатывают автоматические выключатели и сеть обесточивается. Неприятно, но не смертельно. Второе, это когда при включении тех же приборов автоматы не сработают, и начнёт плавиться и дымиться электропроводка. А это уже смертельная опасность: до пожара всего один шаг
Вот почему выбор автомата по мощности нагрузки – дело первостепенной важности
Автоматический однополюсный выключатель Schneider ВА63 1П 25А С на 25 ампер.
