Можно ли ставить полипропиленовые трубы на центральное отопление?

↑ Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Эта схема позволяет отключать отдельные батареи и ветки без ущерба для работы основного контура отопления и регулировать температуру во всех комнатах.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

Лучевой способ подключения предполагает отдельное подсоединение каждой батареи к общему коллектору.

 Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

При использовании такой схемы разводки больше расходуется труб, но это полностью компенсирует их небольшой диаметр.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Желательно перед монтажом посоветоваться с профессионалами в данной сфере и согласовать с ними свой проект отопительной системы.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Принцип работы самотечной системы отопления частного дома

Любая система отопления, предполагающая использование теплоносителя, работает за счет его нагревания и последующего остывания. Так тепло, получаемое от сжигания топлива в котле, раздается по всему зданию. Теплоноситель, имеющий высокую температуру, поступает по трубам в радиаторы. Остывая в них, он возвращается в котел, чтобы снова нагреваться. А тепло, исходящее от поверхности радиаторов, обогревает помещения.

Существует две основных разновидности таких систем – с естественной циркуляцией теплоносителя, и с принудительной.

Схема системы отопления с принудительной циркуляцией
Схема отопления с естественной циркуляцией

Движение в системе с естественной циркуляцией осуществляется лишь за счет разницы в весе холодной и горячей воды. Основные преимущества очевидны:

• самотечное отопление частного дома может быть совершенно автономным и независимым от наличия инженерных коммуникаций;
• устройство естественной циркуляции отопления несложно выполнить своими руками;
• правильное отопление с естественной циркуляцией эффективно, экономично и безопасно.

Как же работает самотечное отопление частного дома без насоса? Секрет в том, что вес воды (как и любой жидкости) понижается с повышением температуры. Жидкость увеличивается в объеме, а плотность уменьшается. При температуре, близкой к кипению, вода насыщается воздухом и становится легче.

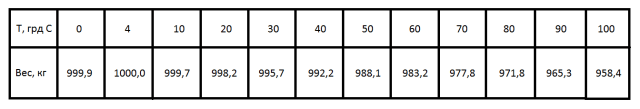

Зависимость веса кубометра воды от температуры

И как же это сделать? Один кубометр воды при температуре 90°С весит 965 килограмм, а при 80°С – 971 килограмм. Если же снизить температуру с 90°С до 70°С, то куб станет на 12 килограмм тяжелее. На этом явлении и основан принцип работы самотечной системы отопления. Из котла нагретый теплоноситель поступает в разгонный коллектор под давлением поступающей в котел холодной воды, имеющей больший вес (это происходит, так как система практически замкнутая).

Уже на выходе из коллектора, вода теряет несколько градусов, а после прохода через радиаторы она остывает еще сильнее. В результате в дальних от котла стояках вода давят вниз сильнее, так как она в них холоднее. Соответственно скорость движения ее может быть больше.

Поступая под действием гравитации в котел, холодная вода вытесняет горячую, имеющую меньший вес, обратно в систему отопления. Такое движение происходит циклично. В замкнутой системе отопления естественная циркуляция будет продолжаться до тех пор, пока котел нагревает воду до нужной температуры.

Методы обвязки

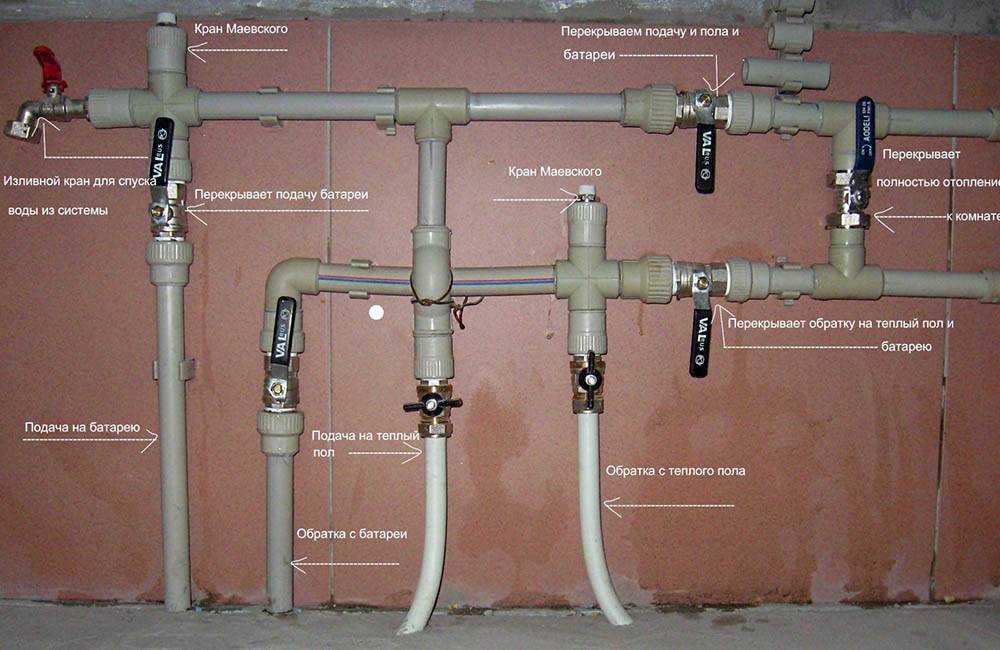

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Врезка насоса в систему отопления

Схема установки насоса в систему отопления Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

• Он должен располагаться в самой низкой точке системы;
• Температурные колебания теплоносителя минимальны;
• Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

• Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
• Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
• Установить переходные муфты;
• Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

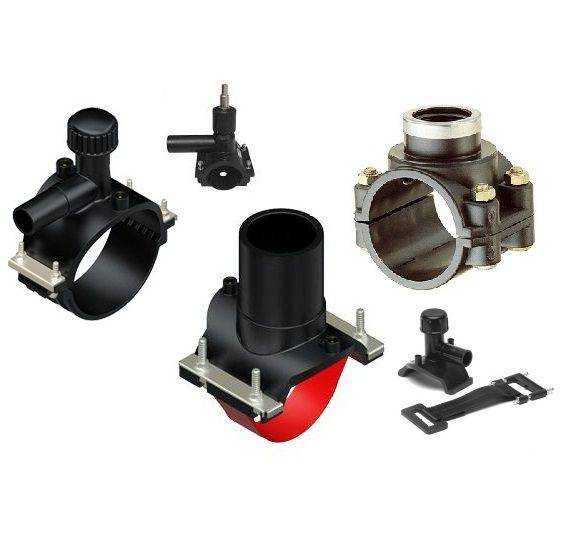

Седелка для врезки в пластиковые трубы Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

• Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
• Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали

Где ставится насос: советы и правила

Характеристики и ГОСТы

Среди всех пластиковых каналов лучше всего для создания отопительных контуров использовать полипропиленовые. Поливинилхлорид и полиэтилен больше применяются в холодном водоснабжении и водоотведении. Поскольку являются слишком мягкими. Согласно отзывам потребителей, плюсы полипропиленовых изделий состоят в их прочности, устойчивости к влиянию агрессивных веществ и легкости.

Кроме того, рассматриваемые каналы обладают:

• устойчивостью к значительным показателям давления;
• термоустойчивостью;
• небольшой теплопроводностью;
• антикоррозийными свойствами;
• длительной экспуатацией.

Рассматриваемые каналы держат высокие показатели давления. Их можно применять для решения различных задач. Отметим, что допустимое давление связано с температурой носителя. Чем она выше, тем меньше значение указанного показателя.

Основная масса изделий из полипропилена держат показатели давления от четырех до шести атмосфер. При условии, что вода нагрета не более, чем до семидесяти градусов.

Рассматриваемые каналы могут нормально работать при температуре окружающей среды, равной минус пятнадцать градусов. Вряд ли придется использовать каналы в таких условиях. Но это свойство наглядно демонстрирует их надежность.

Изделия обладают такими показателями температуры:

• плавление — от ста сорока до ста семидесяти градусов;
• размягчение полимера — от ста десяти до ста сорока градусов;
• появления хрупкости — от минус пяти до минус пятнадцати градусов.

Указанные выше свойства показывают, что продукция отлично подходит для создания отопительных контуров. Отметим, что нагрев изделий до температуры размягчения может произойти только, если носитель будет нагрет до девяноста пяти градусов.

На поверхности труб не возникает конденсат. Это связано с небольшим показателем теплопроводности материала. Во время работы конструкции будут нагретыми примерно до температуры носителя.

Благодаря антикоррозийным свойствам изделия устойчивы к воздействию химии. Длительные контакты с жидкостью также не оказывают пагубного влияния на целостность каналов. Находящиеся в носителе примеси не способны нанести урон полипропилену. Существенный вред изделиям может нанести только концентрированные кислоты. Но в реальных условиях эксплуатации это почти исключено.

Длительность службы труб составляет пятьдесят лет. Естественно такая длительность эксплуатации возможна исключительно при соблюдении правил монтажа и качественном обслуживании всего отопительного контура.

Пятьдесят лет — это достаточно много для продукции указанного назначения. К примеру, изделия из стали служат не более двадцати лет.

Длительность службы полипропиленовых каналов напрямую зависит от уровня давления в контуре, его схемы и температурных условий. Кроме того, на износостойкость изделий влияет качество фасонных частей, использованных для сборки контура.

Продукция должна соответствовать некоторым нормативам. Существуют документы регламентирующие характеристики, правила монтажа и проектирования систем из полипропиленовых каналов.

Речь идет о следующих нормативах:

Допустимые уклоны

Схема подключения батареи.

Уклоны магистральных трубопроводов воды, конденсата и пара принимаются не менее 0,02. В случае если устраивается центральное водяное отопление с искусственным побуждением, то магистральные же трубопроводы диаметром 50 мм и более можно прокладывать без уклонов.

Уклоны подводок к нагревательным агрегатам выполняются по ходу движения теплоносителя и должны составлять от 5 до 10 мм на общую длину подводки. В случае если длина подводки не превышает 500 мм, она может быть горизонтальной. Если длина подводок к нагревательным приборам превышает 1500 мм, они обязательно закрепляются.

Если устраивается двухтрубное центральное водяное отопление, то стояк горячей воды обязательно монтируется справа, а установка стояка обратной воды выполняется слева (если смотреть на стену из комнаты). Если же устанавливается центральное паровое отопление, то стояк устанавливается справа от конденсационного. Между осями смежных неизолированных стояков, диаметр которых не превышает 32 мм расстояние принимается равным 80 мм. При большем же значении данное расстояние определяется исходя из условий удобства установки.

В случае открытой прокладки скобы на стояках выполняются так, чтобы они огибали подводки к отопительным приборам со стороны помещения. Если центральное водяное отопление устраивается с использованием чугунных радиаторов, нужно помнить об особенностях их монтажа.

Схема диагонального подключения батареи.

Чугунные батареи присоединяются при помощи длинной резьбы сгона (как правило, используются компенсирующие сгоны). Сгон обязательно комплектуется футоркой (радиаторной пробкой) диаметром 32 мм и правой резьбой. Подсоединение прибора левой резьбой и комплектация сгона футоркой с левой резьбой выполняется лишь в случае необходимости.

Прокладка подводок и стояков может выполняться до либо после установки нагревательных приборов. Она бывает открытой и скрытой. При выполнении скрытой прокладки соединения делаются только сварными. В местах подключения арматуры и соответствующих разъединений создаются «окна».

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

• При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
• Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Расчет диаметра труб для отопления частного дома по формулам

Стоит отметить, что точный расчет диаметра трубы из полипропилена для отопления не имеет практического смысла, так как выбирать приходится из стандартизированного ряда типоразмеров в 20, 25, 32 и 40 мм.

Если все же стоит задача, как рассчитать диаметр труб отопления с наибольшей точностью, можно воспользоваться одной из нескольких формул.

К примеру, определить размер труб можно по следующему уравнению:

D = √ (354 · (086 · Q / ∆t) / V), где

• V – скорость потока теплоносителя в контуре (м/с);
• Q – количество подаваемой по трубопроводу тепловой энергии для обогрева помещений (кВт);
• ∆t — разница между температурными параметрами подающей и обратной ветвей (С);
• D – диаметр ПП-трубы (мм).

Подставив в формулу числовые значения скорости 0,5 м/с, разницы температур 20 °С и тепловой мощности 10 кВт получим числовое выражение: D = √ (354· (0,86 · 10/20) /0,5) = √304,44 = 17,45 мм

Данный показатель соответствует наружному диаметру ПП-трубы в 20 или 25 мм.

Чтобы более точно определить диаметр полипропиленовых труб, можно воспользоваться формулой расчета тепловой мощности из ряда показателей, которые аналогичны приведенным выше для ввода данных в онлайн-калькулятор. Однако вряд ли такие операции имеют практический смысл при выборе трубного диаметра из двух типоразмеров в 20 и 25 мм.

Для снижения гидравлических потерь предпочтительно использовать трубопровод большего размера. Если теплоотдача слишком велика или наоборот недостаточна, всегда можно изменить температуру теплоносителя и скорость вращения рабочего колеса циркуляционного электронасоса. Обычно стандартной аппарат имеет трехступенчатую регулировку числа оборотов вала электродвигателя.

Рис. 12 Варианты подключения радиаторов производя отопление в частном доме из полипропиленовых труб своими руками

https://youtube.com/watch?v=vkXy8qoEukQ

Монтируя отопление в частном доме из полипропиленовых труб своими руками пользователю приходится решать задачу, каким диаметром прокладывать отопительный трубопровод. Ответ на вопрос, как правильно выбрать размер ПП-труб, можно найти в онлайн калькуляторах или таблицах, рассчитать диаметр при помощи формул или воспользоваться рекомендациями специалистов, проводивших монтаж аналогичных систем.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Особенности сборки принудительной схемы

Корректная работа насоса на отопление

Принудительная циркуляция в частном доме используется с целью прогрева всех труб отопительной системы. Все потребители системы должны получать достаточное количество тепла полноценного обогрева помещений. Это обеспечивается за счет достаточного напора. Под давлением в сопротивление гидравлической силе вода в трубах заполняет все точки системы. Расчеты оптимального давления лучше доверить профессиональным инженерам, которые могут просчитать все нюансы.

В случае с регулируемыми насосами в продаже вы найдете модели с вращениями ротора от 3 до 7 положений. Тогда в частном доме появляется возможность регулирования напора – уменьшение или увеличение, ориентируясь на температуру в помещении. Оптимальная скорость жидкости в системе рассчитывается и по упрощенной схеме:

• запустите систему отопления;
• зафиксируйте два температурных показателя – на входе в котел и на выходе;
• разница температур должна быть 10-20 градусов. Если этот показатель выше, рекомендовано увеличить скорость вращения. Если же температурная разница меньше 10 градусов, потребуется снижение напора;
• замерьте новые показатели через время.

В идеале средние показатели разницы должны быть в пределах 15 градусов в двух положениях. Скоростных режимов в устройстве может быть несколько. Чаще всего встречается 3 позиции, но может быть и больше. При настройках оптимального напора не рекомендовано переключать режимы при рабочем положении циркуляционного насоса. В этом случае отключите агрегат от системы, выберите другую позицию, после этого подключите снова.

Если у вас нет пирометра, определить температурные показатели можно только по установленным на магистрали термометрам. Ориентируйтесь на температурный диапазон с разницей 10-20 градусов. Если у вас не получается достигнуть показателя в этих показателях, циркуляционный насос на отопление подобран неправильно. Неэффективность системы оборачивается большим потреблением теплового источника и плохим прогревом помещения.

При неэффективной работе циркуляционного насоса вы сталкиваетесь с увеличенным расходом топлива. Также прослеживается большая нагрузка на отопительный котел. Вода должна быть оптимальной температуры – не слишком холодной или горячей.

Что делать, если сломался тэн в котле

Электрические тэны, несмотря на свою надежность, часто могут выходить из строя. Что же делать в таком случае? Если вы имеете дело с заводским изделием, самостоятельно ремонтировать его лучше тогда, когда у вас достаточно опыта. В противном же случае лучше обратиться в специализированный сервисный центр, где вам не только качественно отремонтируют нагревательный элемент, но и проверят на целостность и работоспособность прочие части системы отопления.

Если же вы решили самостоятельно решить проблему, ознакомьтесь с конструкцией вашего прибора, информацию можно взять на сайте его производителя или из его технического паспорта.

Перед тем, как снимать тэн, нужно обесточить устройство, а потом слить теплоноситель. Работоспособность конструкции проверяется при помощи индикатора. Сравните показатели с указанными в техпаспорте, и, если они не совпадают, то прибор нужно заменить.

Бесплатное тепло от ГВС

Можно ли запитать отопление и охлаждение от системы водоснабжения многоквартирного дома? Ведь такая схема должна обеспечить квартиру бесплатным теплом и кондиционированием, не так ли?

Запитать отопительный радиатор в санузле от стояка ГВС вполне возможно. Более того: в некоторых сталинках довоенной постройки такое решение было реализовано строителями.

Чугунный радиатор в ванной сталинки

А вот реализовать систему кондиционирования на основе стояка ХВС не получится. Причина проста и очевидна: все системы холодного водоснабжения — тупиковые.

Вода с более низкой по сравнению с воздухом температурой будет поступать в стояк только при водоразборе, и подключенный к стояку фанкойл сможет сколь-нибудь  эффективно охлаждать помещение не больше часа в день.

Соединение металлических труб отопления без сварки

Наиболее быстрым способом соединение без применения сварки является компрессионный фитинг. Тем не менее, рассмотрим и другие методики: резьбовое соединение и установка ремонтно-монтажной обоймы. Последняя применяется как для стыковки, так и устранения протечек, возникших вследствие растрескивания металла.

Резьба

Создать резьбовое соединение получится только при условии свободного доступа к трубе, т.е. на этапе первично установки. В остальных случаях провести нарезку резьбы будет достаточно проблематично или невозможно. Сама процедура проводится по следующей схеме:

1. Очистить трубу от краски и ржавчины. Если имеются металлические наплывы после выполненной ранее сварки, их следует спилить. Соединяемая поверхность должная быть чистой и гладкой.
2. Используя напильник, снять фаску с торца, где был выполнен срез.
3. Взять плашку подходящего размера, вкрутить в нее ручки. Промазать резцы смазкой или салом.

Установить инструмент на трубе, убедиться, что он расположен строго перпендикулярно.
Произвести пол оборота плашки по часовой стрелке, затем четверть оборота против. Затем повторять движение, пока резьба не будет нарезана.

Теперь разберемся, как врезаться в трубу отопления без сварки. Для этого потребуется использовать муфту с гайкой. Она может иметь три ответвления для создания разводки. При создании резьбы, следует помнить, что на одной трубе она должна быть в 2 раза длиннее. Закрепление муфты:

1. На более длинную резьбу накручивается гайка, затем муфта.
2. На вторую трубу накручивается гайка.
3. Детали сопоставляются вместе, после чего муфта скручивается с длинной резьбы и частично накручивается на короткую. Элемент должен оказаться примерно посередине разреза.
4. Осталось накрутить гайки с обеих сторон, предварительно намотав на резьбы уплотнительный материал (фум-ленту, паклю).

Подобное соединение считается достаточно прочным и может прослужить не один год.

Компрессионные фитинги для стальных труб

Данный вид соединения позволяет провести отопление без сварки труб и нарезания резьбы. При этом специалисты отмечают высокую надежность компрессионных фитингов, лидером производства которых является фирма Гебо. Отсюда часто возникает путаница понятий – многие называют эти соединительные приспособления в честь популярного производителя (яркая аналогия – марка Xerox, которая стала нарицательным именем для работ по копированию документации).

Среди плюсов данного способа соединения можно выделить скорость работы, и отсутствие необходимости использования специального инструмента. Все что понадобиться – это два баллонных ключа, которыми будет удерживаться и зажиматься фитинг.

Методика работы следующая:

1. Надеть на трубу детали фитинга в последовательности: гайка, зажимное кольцо, прижимное кольцо, уплотняющее кольцо.

Надеть муфту, убедиться, что все элементы расположились правильно и без перекосов.
Затянуть гайку. Должен остаться виден один виток резьбы. Если после подачи теплоносителя появилась небольшая протечка – гайку можно подтянуть.
Произвести те же действия в отношении второй стороны фитинга.

Больше узнать о компрессионных фитингах можно посмотрев видео:

Ремонтно-монтажная обойма

При эксплуатации старых систем или превышении давления, часто возникает вопрос, как заделать трубу отопления без сварки. Для этих целей применяется ремонтно-монтажная обойма. Она может быть выполнена в виде муфты или тройника. Внешняя часть детали металлическая с прижимными болтами, внутри резиновая прокладка.

Элемент зачастую используется для экстренного устранения течи, но может быть применен и как постоянный вариант соединения труб водоснабжения. Инструкция по применению:

1. Очистить места прилегания трубы от краски и прочих отложений, которые могут повлиять на будущую герметичность.
2. На место соединения наложить резиновый уплотнитель. Пронаблюдать, чтобы его разрез не попал на место стыковки верхней и нижней части обоймы.
3. Промазать разрез герметиком и, при возможности, дать некоторое время на высыхание.
4. Установить части обоймы, закрепить болтами.

Это все варианты создания прочного соединения между металлическими трубами без использования сварочного аппарата. Теперь опишем несколько методов при работе с металлопластиковыми деталями.
