Подключение розеток шлейфом: почему так нельзя делать, схема подключения

Как выполнить подключение розеток шлейфом

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа. Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.

В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.

Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки. Качество такого соединения во многом определяется типом контакта. Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» — коричневого цвета, «нуля» — синего цвета и «земли» — желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Соединение розеток шлейфом согласно ПУЭ

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

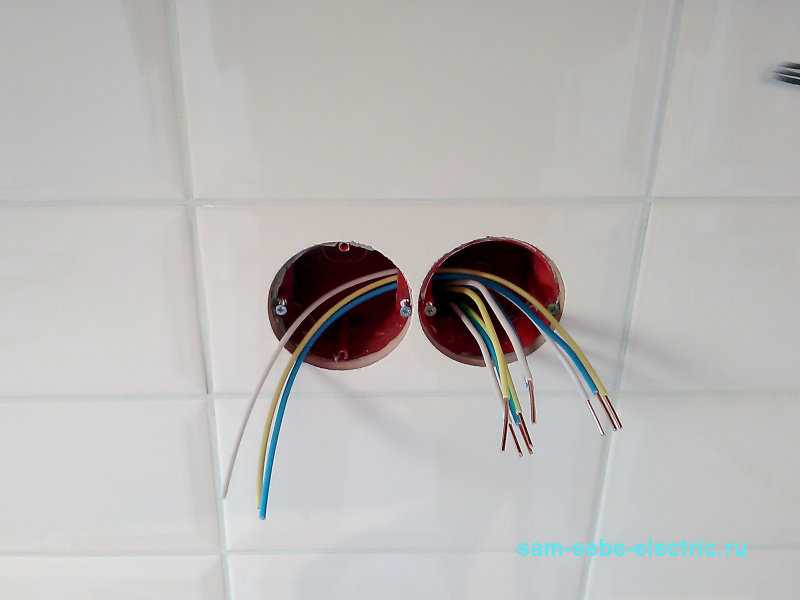

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

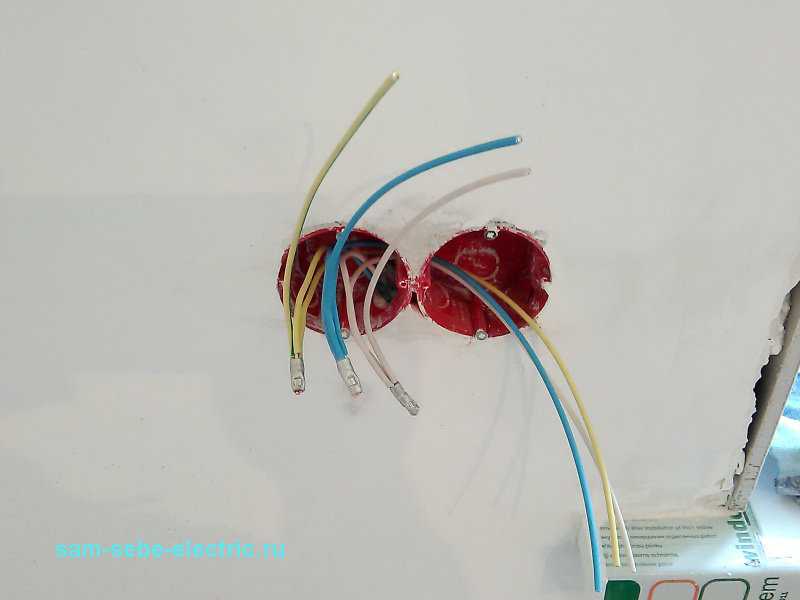

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате.

Розетки в другой комнате.

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

Параллельное соединение или подключений звездой.
Последовательное или шлейфом.
Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно.
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
Тип С5. Старого вида, выдерживающие до 6А.
Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

колодки;
защитного корпуса;
контактов.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

Для заземлённых подходит трёхжильный кабель.
Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
- синего — для нулевого провода;
- красная и коричневая — для фазы.

Незаземленная проводка состоит из двух жил — нуля и фазы.
Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой

Последовательное и параллельное подсоединение

Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

простая система подключения и сборка цепи;
возможность отрегулировать уровень напряжения, сделать меньше;
можно использовать один предохранитель на цепь.

Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

обесточить помещение, в котором проводятся работы;
проверить участок перед началом специальным прибором (можно включить устройство в сеть);
использовать резиновые перчатки, технику с прорезиненными ручками;
при «наращивании» длины недостаточно скрутить провода, требуется спайка;
не допускается контакт с соединенными оголенными кабелями;
излишки не должны «торчать» – укорачивают, закладывают в стену;
проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключить розетки указанными способами может каждый

Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Подключение розеток шлейфом — как это делаем мы Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей. Спрашивайте, я на связи!

Способы подключения

Соединение розеток шлейфом

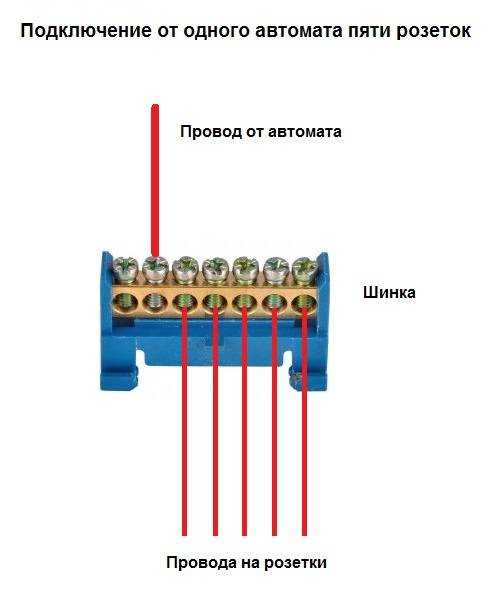

Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода – простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.

Второй способ – параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.

Основные стандарты физической части монтажа розеток

Занимаясь установкой розетки нужно знать что подключить, куда, при чём тут электропроводка, чего нельзя делать своими руками, и чего нельзя делать никогда. Правильно? Извините, нет – неправильно! Несмотря на то, что розетка, прежде всего электротехническое изделие, именно физика монтажа и крепления этого оконечного изделия очень важна.

Давайте (пока без электричества) посмотрим, какие ошибки могут подстерегать в этом нехитром, но очень хорошо детализированном рабочем процессе:

Основным крепёжным элементом розетки является несущая рамка. Это металлический квадрат, на котором смонтирована начинка;
Фиксация в стене осуществляется за счёт распорных скоб (внутри розетки) истопорных шурупов , которыми рамка и подрозетник соединены в единое целое;
Подрозетник при этом надёжно закреплён в стене.

Какие основные ошибки допускают начинающие электрики, выполняя задачу, как правильно подключить розетку? Вы правы, они начинают с проблемы как подключить провода к розетке, что иногда приводит к большим проблемам с уборкой.

Что произошло в этом случае? Всё просто. Розетка была не закреплена, после того как вилка миксера, где мололось мясо для каши псу, была выдернута, вместе с вилкой выдернулась розетка. Это привело к и к катаклизму. Розетка упала в чашу миксера, что и привело к таким последствиям. Фен, метла, массажёр и пиво на полу не экспонаты. Семья собиралась в баню, когда взорвалась чаша миксера, произведя все эти разрушения.

Розетка выгорела, электропроводка тоже, это вызвало проблемы на связанной с ней цепи. Как решать неразрешимые проблемы в электросети мы . Хорошо то, что никто не пострадал. Так эта розетка выглядит сейчас . Очевидно, что это муляж.

Перед тем как подсоединить провода к розетке убедитесь, что Вы точно поняли, как её надежно закрепить в подрозетник!

Перед тем как заняться электропроводкой убедитесь, что подрозетник надёжно установлен в стене, что распорные скобы зафиксируют внутреннюю часть розетки, и что стопорные шурупы позволят закрепить рамку. Иначе выдергивая вилку, Вы рискуете вместе с ней выдернуть и розетку из стены

, а последствия Вы уже увидели.

Думая как выбрать правильный шуруп фиксатор, отдайте предпочтение более длинному и тонкому шурупу. Толстый может разрушить пластиковый стакан подрозетника, отчего никакой фиксации не будет.

Подключение розеток шлейфом по ПУЭ

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 — от щитка, 2 — на первую розетку блока, 3 — на вторую розетку блока, 4 — на следующий блок розеток.
