Устройство и назначение шины дополнительного уравнивания потенциалов

Выравнивание потенциалов в ванной комнате

Поскольку местом особой опасности является ванна комната, организацию схемы выравнивания следует начать с ней. Причины столь высокой электроопасности ванной кроются не только в повышенном уровне влажности, но и в большой концентрации металлических проводников, то есть труб. Установка схемы выполняется следующим образом:

1. Непосредственно в ванной или рядом с ней устанавливается пластиковая коробка с шиной.
2. От каждого металлического предмета (корпусов приборов, труб, светильника, коробки двери, если она из металла), а также от контакта заземления каждой установленной в ванной розетки и выключателя прокладывается отдельный проводник до смонтированной коробки.
3. Провода соединяются путём их надёжного зажимания болтами.
4. Прокладывается один проводник от шины до распределительного щитка и подключается к его заземлению.

Важно знать, что для эффективной работы схемы по выравниванию потенциалов не следует использовать последовательное соединение оборудования — от каждой металлической поверхности или прибора к коробке должен вести отдельный провод. В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника

В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

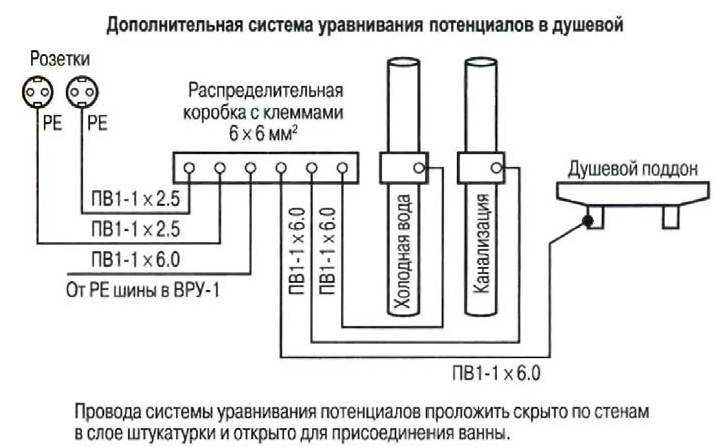

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

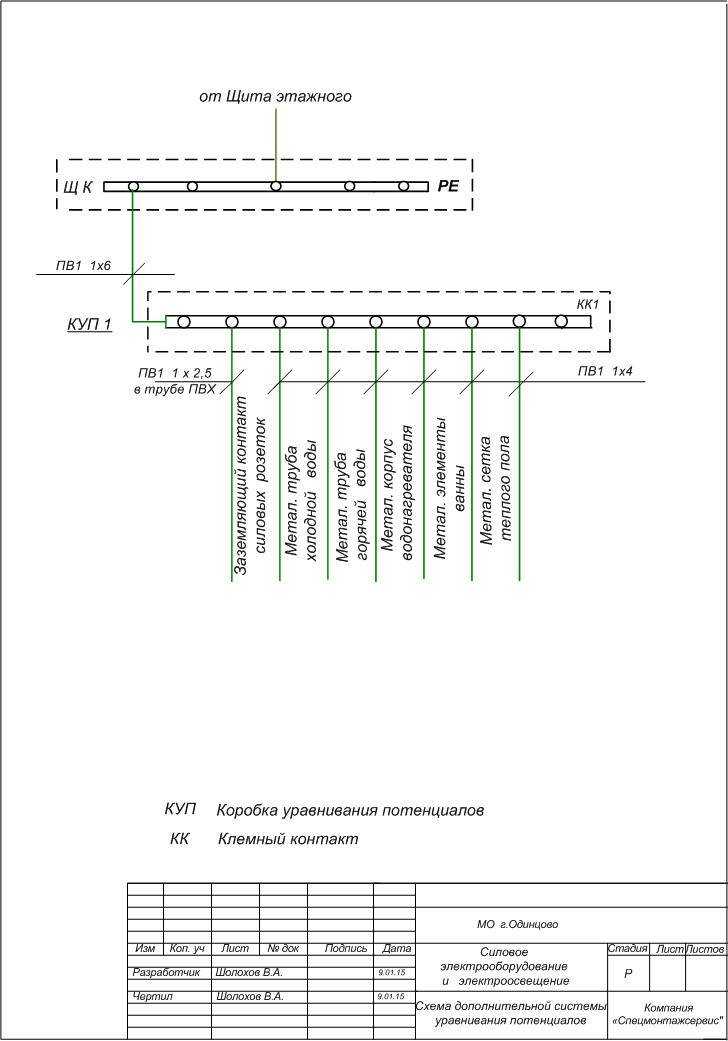

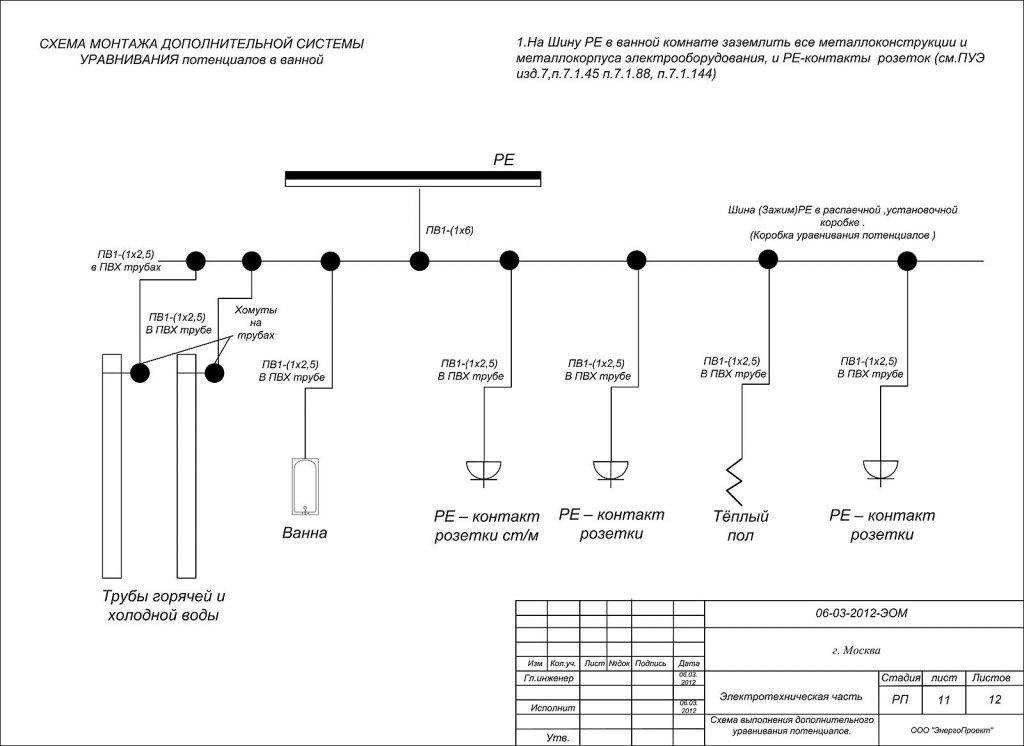

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

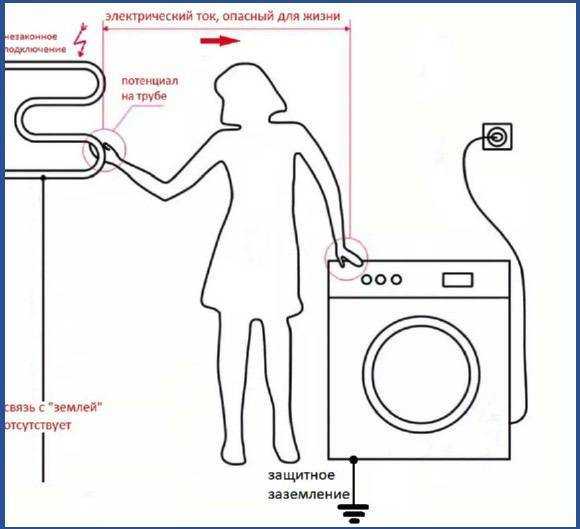

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности люменов и люксов

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Причины использования выравнивания потенциалов

Для начала следует определиться, что же может вызвать разность потенциалов. Она возникает в следующих случаях:

• при появлении статического электричества;
• при различиях в структуре металлических изделий;
• при высоком атмосферном напряжении (например, при грозе);
• под действием блуждающих токов.

Особую опасность представляют утечки электротока из проводов, замыкание их на корпус электроприборов. Обычно такую картину можно наблюдать в ванной, когда при прикосновении к металлическим трубам человека может ударить током. Происходит это в основном из-за повреждённой изоляции проводов, в результате чего, в проходящих в непосредственной близости водопроводных трубах, возникает разность потенциалов.

Обезопаситься от удара электротоком можно как раз при помощи выравнивания потенциалов. Для этого все металлические части корпусов бытовой техники, электрооборудования и приборов, труб водоснабжения и отопления соединяются с применением специальных проводников. Это позволяет выровнять их электрический потенциал до одинакового значения, что исключает возможность поражения током при прикосновении к ним.

Кроме этого, одним из обязательных условий является организация эффективного заземления. При его наличии металлические предметы и корпусы техники должны быть объединены с проводами, с последующим их подключением к общей шине земли, совместно с распределительным щитом.

Если заземление отсутствует или не выполняет должным образом свои функциональные задачи, то при сочетании ряда факторов поражения человека электрическим током неизбежно.

Стоит отметить, что действующие нормы строительства и безопасности обязывают строительно-монтажные организации при возведении многоквартирных домов обустраивать системы выравнивания потенциалов и защиты от поражения током путём заземления.

Но чтобы исключить риск повреждения соединяющих элементы цепи проводников (что часто случается при ремонте в квартирах) рекомендуется дополнительно организовать конструкцию, обеспечивающую выравнивание.

В частных домах решение о построении такой системы целиком ложится на плечи владельца. Но из соображений безопасности рекомендуется осуществить её монтаж.

Монтаж выравнивающей шины

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

• в полостях прилегающих стенных простенков;
• непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

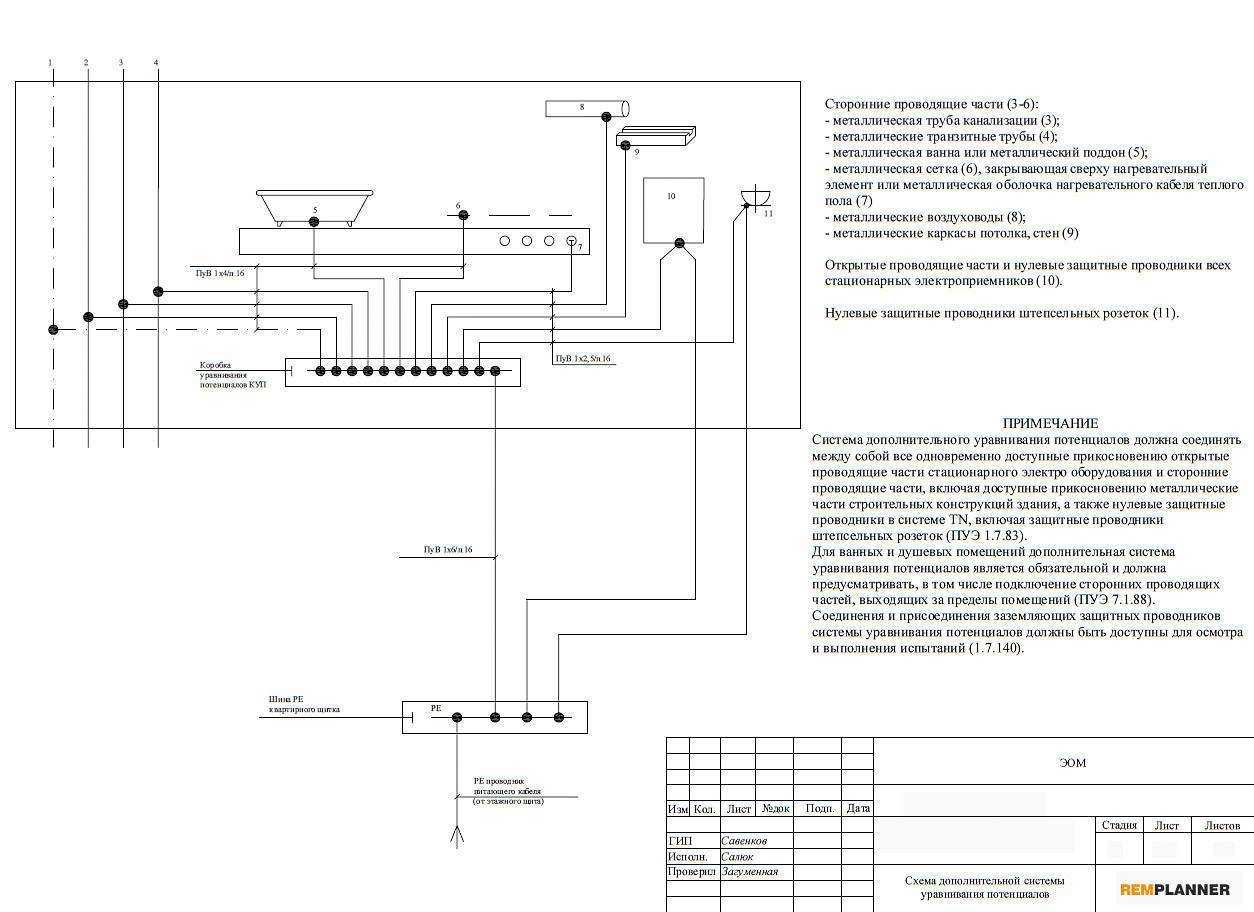

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

1. открытые проводящие части стационарных электроустановок,
2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

• открытые проводящие части стационарного электрооборудования;
• сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
• нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

1. коробки уравнивания потенциалов (КУП);
2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

• отопления;
• холодного и горячего водопровода;
• ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Реальные примеры появления опасного потенциала в городской многоэтажке

1. Жильцы начинают менять металлические трубы на полипропиленовые. В результате пропадает контакт с заземлителем. На теплоноситель надеяться не стоит: вода ток проводит, но сегодня она есть, а завтра ее может и не быть (сезонный ремонт, аварии и т. п.).
2. Кто-то по одному ему известным соображениям решил подключить «ноль» из розетки к радиатору отопления. В итоге во всем доме на появляется потенциал 220 вольт между фазой и батареями.
3. Один из жильцов установил бойлер-нагреватель без заземления. В случае пробоя изоляции фазы напряжение попадает в воду: все ближайшие соседи из крана получат, кроме жидкости, удар током.
4. «Продвинутый» сосед-электрик решил заземлить свою электроплиту через стояк с горячей водой. Теоретически это имеет смысл, т. к. трубопровод уходит в землю и соединен с главной шиной заземления – ГЗШ. Но если другой сосед, который снизу, после ремонта в стояк вставит кусок пластиковой трубы, в случае поломки электроплиты все, кто выше, получат потенциал 127 вольт от крана с горячей водой.

Обустраивается при возведении дома с «нуля» либо в ходе его капитального ремонта, реконструкции. Система подразумевает наличие главной заземляющей шины, к которой подсоединяются:

• защитный провод «ноль», подающий питание в здание;
• провод, подключаемый к конструкции заземлителя, при его наличии;
• металлический трубопровод водоснабжения (ГВС, ХВС), канализации, газовое оборудование;
• металлические элементы каркаса строения (арматура, закладные и т. п.);
• части воздуховодов, конструкций систем кондиционирования и вентиляции;
• заземлители молниезащиты 2-й и 3-й категории;
• металлическая оболочка (в ряде случаев называемая «броней») кабелей телекоммуникации.

После того, как все металлические части подключены к ГЗШ, для чего используются хомуты различных диаметров, сама шина подсоединяется к контуру заземления. При обустройстве ОСУП не допускается:

• соединять проводник, идущие к заземлению с «нулевыми», начиная от ГЗШ;
• использовать последовательное соединение проводников, когда один идет за другим: приемлем только параллельный способ;
• интегрировать в цепи заземляющих (РЕ) проводников коммутационные изделия, прерывающие сплошную заземляющую линию.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Шина дополнительного уравнивания потенциалов (ШДУП): описание и разновидности Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Спрашивайте, я на связи!

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

1. Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
2. Устанавливается коробка в том месте, где проходят сантехнические стояки.
3. Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
4. Доступ к КУП должен быть свободным.
5. Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
6. ДСУП запрещается подключать шлейфом.
7. ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять – значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять – это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

В соответствии с современными нормами, в здании, где проложена электропроводка, должна иметься система уравнивания потенциалов. Причем, помимо основной, устанавливается и дополнительная СУП. Об организации последней (подключение коробки уравнивания потенциалов и т.д.) пойдет речь в этой статье. Начнем с теории, а именно, что представляют собой СУП.

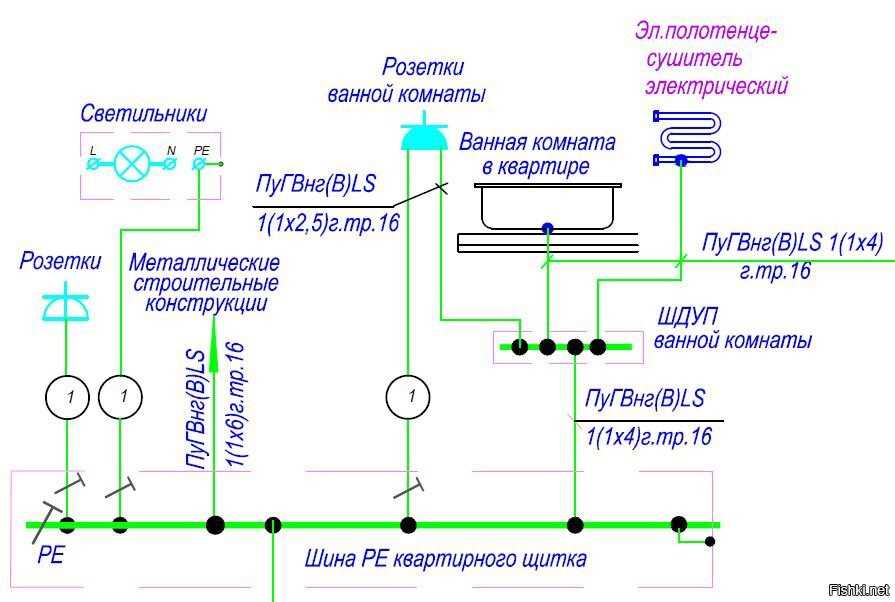

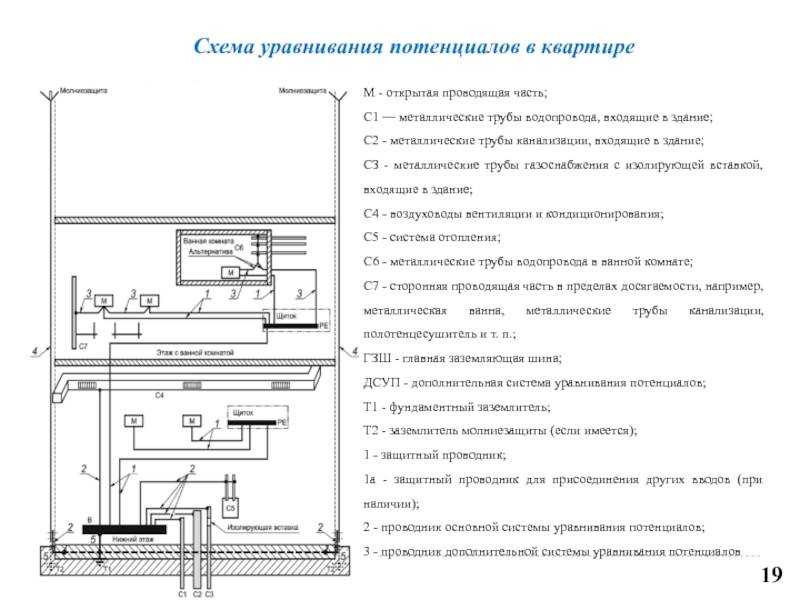

Пример организации основной и дополнительной СУП

Пластиковые трубы

Сегодня имеет достаточное распространение проведение коммуникаций с использованием пластмассовых труб, для которого не нужно объединение с системой уравнивания. При этом, если в существующей ДСУП заменить трубы из металла на пластиковые, отличающиеся токопроводящими свойствами, возникнет нарушение связи между металлическими частями в помещении (полотенцесушитель, батареи) и заземляющей шиной, из-за чего они становятся опасными при одновременном касании.

При создании коммуникаций с помощью труб из пластика объединение с системой уравнивания осуществляется с применением металлических гребенок, кранов и обратных клапанов для закрепления проводников. При наличии диэлектрических вставок в металлических трубах они добавляются к главной системе после вставок внутри строения.

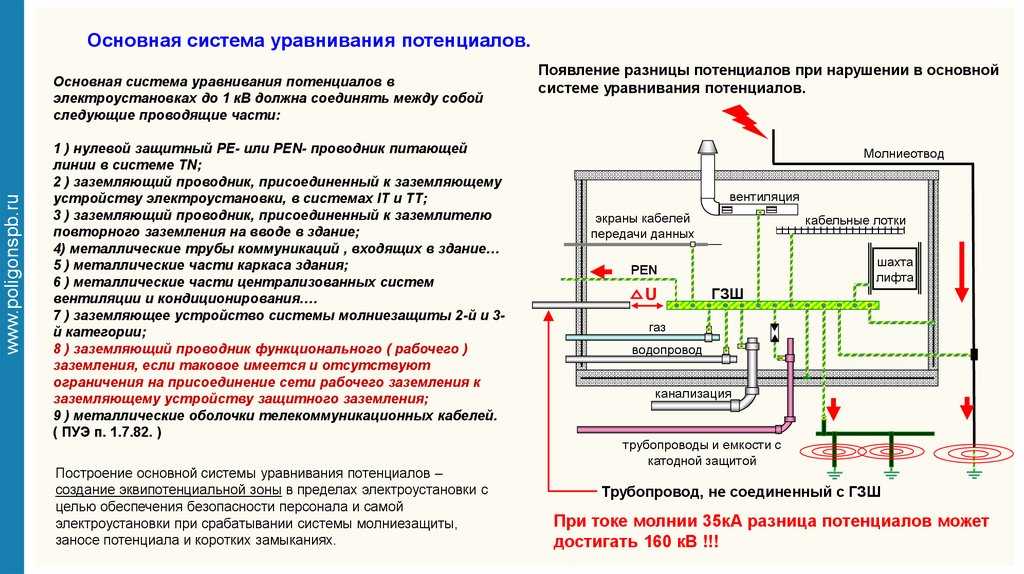

Устройство и работа ОСУП

В качестве главного защитного элемента выступает ОСУП – основная система выравнивания потенциалов. Типовая схема включает в себя следующие части:

• Заземляющее устройство – контур заземления.
• ГЗШ – главная заземляющая шина.
• Защитные проводники РЕ.
• Проводники уравнивания потенциалов.

Для установки главной шины заземления или шины РЕ используется вводно-распределительный щит здания. В свою очередь, шина соединяется со стальной полосой, подключенной к контуру заземления. Помимо этого, к ГЗШ дополнительно выполняется подключение PEN-проводника кабельной линии на входе в случае использования системы заземления TN-C-S или РЕ-проводник при подключении заземляющей системы TN-S. Сюда же подсоединяются и РЕ-проводники, соединяемые с группами разных проводок и РЕ-проводники, входящие в систему для выравнивания потенциалов.

Основная система уравнивания потенциалов имеет свои особенности подключения и эксплуатации:

• Запрещается соединять РЕ-проводники и нулевые рабочие провода (N) на всем протяжении линии, от начала главной заземляющей шины.
• При подключении к заземленным конструктивным элементам здания должна использоваться радиальная схема соединения. В таких случаях всем заземляемым частям здания будут соответствовать собственные проводники, выравнивающие потенциалы. Сами уравнивающие РЕ-проводники запрещается соединять с помощью шлейфов.
• Работа проводов защиты осуществляется непрерывно. Поэтому в цепи с такими проводниками нельзя устанавливать какую-либо защитную коммутационную аппаратуру.

В процессе эксплуатации ОСУП иногда возникают проблемы технического характера. Например, в последнее время многие хозяева квартир осуществляют замену металлических труб пластиковыми. В результате использования пластика происходит разрыв защитной цепочки, препятствующий выравниванию, и разность потенциалов возникает хаотически и бесконтрольно между любыми участками и коммуникациями.

Другая проблема основной системы заключается в существенных различиях электрического потенциала одной и той же трубы на разных этажах многоэтажного дома. То есть напряжение на первом этаже будет выше, чем на последнем, в связи с чем может сложиться ситуация, представляющая опасность для организма человека. Поэтому кроме главной, создается еще одна система уравнивания потенциалов, устанавливаемая в индивидуальном порядке во всех квартирах.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.
