Подложка под инфракрасный теплый пол: как выбрать теплоизоляцию, технология укладки

Виды теплоизолирующих материалов

В качестве подложки используют:

вспененный полиэтилен;
вспененный полипропилен;
более прочный экструдированный пенополистирол;
комбинированные материалы под ламинат, состоящие из двух слоев полиэтилена, между которыми прокладывается слой пенопласта;
изоплат (его основу составляют древесноволокнистые плиты);
пробку.

Металлизированная пленка придает материалу дополнительные теплозащитные функции и не дает подложке нагреваться, вследствие чего она меньше деформируется.

Если подложка не имеет металлизированного слоя, можно проложить фольгу поверх подложки. Если под электрические теплые полы металлизация фольгой не рекомендуется, так как она проводит электрический ток, то в случае с водяными это несущественно.

Монтаж теплых водяных полов можно значительно облегчить, если использовать подложку, на поверхности которого есть «бобышки» (закладные устройства для установки арматуры и труб).

Недорогой вспененный полипропилен более прочен, чем полиэтилен, является неплохим амортизатором, имеет большую степень звукоизоляции и превосходно удерживает тепло.

Он не боится влаги, при этом его волнообразная поверхность позволяет воздуху свободно перемещаться под покрытием и его вентилировать.

Недостатком материала является пористая структура, поэтому он с течением времени слегка деформируется.Положительным моментом является и то, что для такого покрытия перепады пола 3-4 мм не являются критичными.Экструдированный пенополистирол чуть дороже, однако он плотней и прочней вспененного полипропилена, более устойчив к нагрузкам, при этом достаточно эффективно поглощает любые вибрации и способен сглаживать мелкие неровности пола. Закрытые ячейки материала делают его и более влагоустойчивым.

Подложка Isoplat используется в основном под «плавающими» покрытиями – паркетной доской или ламинатом. Она производится без использования клея и химических реагентов из хвойных пород дерева и облагает высокой механической прочностью.

Однако Изоплат обязательно монтируется с применением клея или крепежных элементов.

Пробковое покрытие в рулонах или плитах, изготовленное из крошки пробкового дуба, не подвержено деформации и почти не дает усадки после намокания, поэтому оно является идеальным покрытием под ламинат или паркет.

Битумно-пробковые подложки более прочные и влагостойкие, но имеют немалую цену. Следует учесть, что пробка никогда не стелится на неровную стяжку, на каждые 2 метра допускается около 2 мм погрешностей, в противном случае ламинат начнет прогибаться, замки разойдутся и в покрытии появятся щели.

Фольгированная

Широко используются изделия на основе:

плитного экструдированного пенополистирола;
пенопласта;
полиэтилена;
пробкового материала.

Совет

Фольгированная плёнка обеспечивает повышение технических характеристик любого материала-основы, переносит на него свои рефлекторные качества.

В качестве отражающего внешнего покрытия используются алюминий и лавсан. В зависимости от толщины фольгированного слоя меняется степень теплоотражающих свойств. Лавсан обладает высокой стойкостью к агрессивным условиям внешней среды – даже при длительном соприкосновении с бетонной стяжкой его отражающая функция, гидроустойчивость сохраняются.

Подложка под теплый пол: какую класть под водяную, а какую под электрическую систему?

Теплым полом сегодня уже никого не удивишь. Он может быть выполнен в нескольких модификациях – все зависит от устройства нагревателей

Но, что важно пирог теплого пола позволяет использовать любое напольное покрытие. И именно от него зависит, какие именно материалы будут применяться при монтаже

Одним из составных элементов системы теплый пол является подложка под теплый пол. Признаки хорошей подложки:

Высокие гидроизоляционные и теплоизоляционные качества.
Чрезвычайно высокая отражающая способность.
Устойчивость к любым температурным перепадам.
Пароизолятор.
Звукоизоляция.
Стойкость к деформациям.
Экологическая безопасность.
Доступность монтажа.

Какую подложку лучше выбрать и почему?

Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.

Экструдированный пенополистирол

Структура экструдированного пенополистирола — равномерно расположенные закрытые ячейки. Материал имеет низкую плотность и высокую степень влагостойкости.

Он не гнётся, поэтому часто используется как подложка под ламинат. Кроме того, обладает большой прочностью и хорошими теплоизоляционными свойствами.

Выпускается изделие в рулонах и листах. Ик плёнка стелиться прямо на данную подложку.

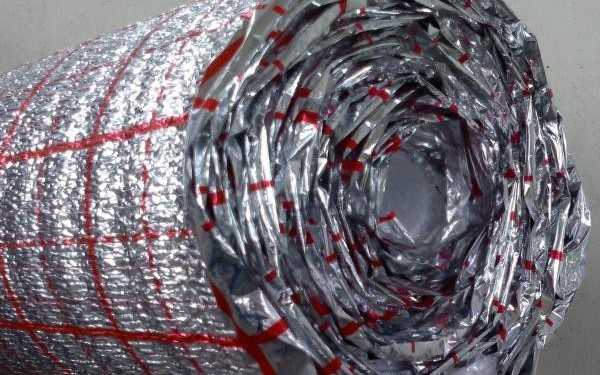

Лавсановая

Подложка из вспененного полиэтилена с лавсановым металлизированным слоем — изделие устойчивое к агрессивным химикатам и микроорганизмам.

Настил из лавсана стелется под плёнку, тем самым сводит к минимуму энергопотери, повышает эффективность работы пола, и в конечном итоге приводит к экономии средств.

Данный вид отражающей подложки наиболее подходящий для инфракрасных полов. Он имеет определённый показатель удельной мощности. Поэтому, при выборе лавсановой подстилки учитывается напольное покрытие, которое планируется укладывать на пол с обогревом.

Пробковая

Пробковая подложка — это натуральный материал, изготавливается из измельчённой и спрессованной древесной коры. Изделие экологически чистое и безопасное для здоровья. Стоит не дёшево, но зато прослужит долго. Выпускается в рулонах или листами.

Кроме того, пробка устойчива к деформациям (способа принимать исходную форму), обладает хорошей тепло и шумоизоляцией, проста в монтаже. Главный минус пробковой подстилки — восприимчивость к влаге

Но данный недостаток важно учитывать при обустройстве водяных полов, а для инфракрасных систем пробка вполне подходящий материал

Самоклеящаяся подложка

Самоклеящаяся подложка с одной стороны оснащена теплоотражающим фольгированным слоем, а с другой — клеевой прослойкой, с помощью которой изделие крепится к бетонной основе. Материал идеально подходит для использования на неровных и нестандартных поверхностях.

Плюсы данных подкладок — высокая звуко и гидроизоляция, и простота монтажа, в связи с возможностью изделия самоклеиться (не требуется дополнительная фиксация).

Изолон, Пенофол

Эти виды утеплителя состоят из вспененного полиэтилена. Их преимущества в том, что они одновременно выступают как отражатель, так и как теплоизолятор.

Данные подложки прочны, имеют отличные шумоизолирующие свойства, долговечны и практичны. Рекомендованы для укладки в «пирог» плёночного пола с финишным покрытием из ламината или паркетной доски.

ДВП

ДВП — плиты из волокон целлюлозы и различных добавок. Обладает повышенной жёсткостью и надёжностью, поэтому идеально подходит для укладки под плёнку с финишным покрытием из керамических плит или ламината.

Магнезитовые плиты

Магнезитовые плиты — влагостойки, с хорошей звукоизоляцией, прочны, имеют повышенную плотность. Изделие экологично, так как изготавливается из натурального сырья.

Данный вид рекомендован для монтажа в «пирог» инфракрасного пола, так как обладает достаточной плотностью, несмотря на хорошую гибкость. Поэтому, отлично выравнивает любую поверхность.

К сведению! Не рекомендовано стелить под инфракрасный пол подкладку с алюминиевым фольгированным слоем, ведь данное покрытие является проводником электричества. Лучше использовать отражающий металлизированный слой.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

низкий коэффициент теплопроводности;
сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
стабильность формы;
длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Как правильно выбрать

Подбор оптимального типа подкладки происходит по нескольким параметрам. Определяющим из них является вид теплого пола – водяной или электрический. Различные тепловые режимы и эксплуатационные свойства скажутся на качестве обогрева помещения.

Совет
Вспененный полиэтилен считается универсальным материалом, который подходит под все виды теплых полов. Он обладает несомненными преимуществами перед другими – небольшая толщина, водонепроницаемость и долгий срок службы.

Еще одним фактором является материал напольного покрытия. От его вида зависит общая схема обустройства нагревательных элементов. Под ламинат без верхней стяжки устанавливается зачастую только для ИК систем. Плоская поверхность пленки равномерно распределяет нагрузку, не создавая неровностей. Если же будет установлен водяной теплый пол, то обязательно делают верхнюю защитную цементную стяжку. И только поверх нее укладывают ламинат.

При выборе определенного типа подложки следует обращать внимание на следующие параметры:

Материал изготовления. Их виды и характеристики были описаны выше.
Способ соединения отдельных частей – скотч или монтажные узлы в конструкции.
Наличие теплоизоляционного слоя.
Стоимость.

В комплексе эти параметры помогут подобрать оптимальный вид. Для упрощения задачи можно воспользоваться рекомендациями производителей нагревательных систем. Они указывают, какими свойствами должен обладать нижний изоляционный слой, чтобы при работе нагревательных элементов КПД всей системы был максимальным.

Подложка под водяные теплые полы

Эффективность полов с подогревом оценивается по уровню обеспеченной теплоизоляции при минимальных теплопотерях. Такого результата можно добиться, если, к примеру, подложка будет изготовлена из изоплата. Эта подкладка не сжимается и не деформируется под воздействием механических нагрузок. Она пористая, нежесткая и пружинистая. В качестве подкладки можно использовать также рулонную пробку либо пенополистирол.

Внимание
Важно, чтобы материал покрытия совмещался со щелочными, которые используют в процессе строительных работ, был химически и биологически нейтральным

Под инфракрасный ТП

При устройстве подобных систем их эффективность повышают, используя теплосберегающую и теплоотражающую покрытие. При этом получают также существенную экономию электроэнергии. Теплосберегающие, скажем, листы ДВП располагают под ИФ-пленкой. В качестве теплоотражателя производители рекомендуют применять пенофол.

Одна из сторон материала снабжена металлизированной пленкой из полимера. Он отличается гибкостью, эластичностью, экологичностью и небольшой толщиной. Пенофол предотвращает распространение тепла всеми возможными способами: излучение, теплопроводность, конвекция.

Критерии выбора подложки под разные системы

Подбирать подложку необходимо очень тщательно и подходить к этому выбору с полной серьёзностью и вниманием. Именно оттого насколько правильно вы её подберёте, будет зависеть множество показателей качественной работы и вообще отдачи вашей системы отопления. Также правильно выбрав подкладку, вы сможете значительно сэкономить на затратах энергоресурсов для работы всей системы для отопления вашего пола

Также правильно выбрав подкладку, вы сможете значительно сэкономить на затратах энергоресурсов для работы всей системы для отопления вашего пола.

Особое внимание необходимо обратить на три пункта такие, как:

Выбор подложки под водяной тёплый пол.
Подбор подкладки под систему плёночного электрического подогрева.
Исходим из финишного покрытия, которое будет установлено.

Опираясь на эти три пункта, вы подберёте материал правильно и с максимальной эффективностью.

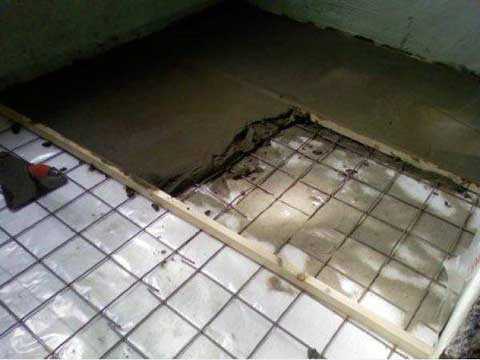

Выбираем под водяную систему отопления

Для такого пола необходимо обеспечить максимальную герметичность всей поверхности, дабы не затопить своих соседей и чтоб вам не пришлось оплачивать не только свой ремонт в случае прорыва, но и их, который может оказаться весьма дорогостоящим.

Первым делом подложка должна иметь целостную герметичную структуру или как минимум легко соединяться в абсолютно герметичные стыки. Также материал не должен намокать и вообще поглощать влагу, чтобы теплоизоляционные свойства в процессе намокания не пропадали.

Подложка которого фольгированной стороной обращена в помещение, значительно снижает теплопотери и увеличивает температуру в помещении.

Для таких систем отлично подойдут такие подложки, как фольгированный полистирол, а также экструдированный полипропилен, они хорошо удерживают тепло, противостоят влаге и легко монтируются в единую герметичную поверхность.

Подкладка под электрический плёночный пол

К этой категории можно отнести не только плёночные покрытия, но и любые другие системы тёплого пола, который обладают схожей конструкцией и свойствами, а также не требуют особых условий монтажа и поверхности для них. Итак, какими же свойства должна обладать подложка под инфракрасный тёплый пол мы разберём прямо сейчас.

Стелить подложку нужно непосредственно на стяжку, предварительно на которую хорошо бы уложить алюминиевую фольгу.

Такое покрытие обязательно должно иметь плотную структуру и не продавливаться под физическим воздействием на его поверхность. Так как плёнка довольно тонкая и легко рвётся, в случае продавливания она может прорваться, и вся систему полностью перейдёт в состояние непригодности.

Хорошим выбором в качестве подложки под теплый пленочный пол может являться изолятор пенофол.

Также материал вообще не должен накоплять в себе влагу и на его поверхности не должно образовываться конденсата и прочего. Так как всё основано на электричестве, любая влажность может стать критичной как для системы, так и для пользователей.

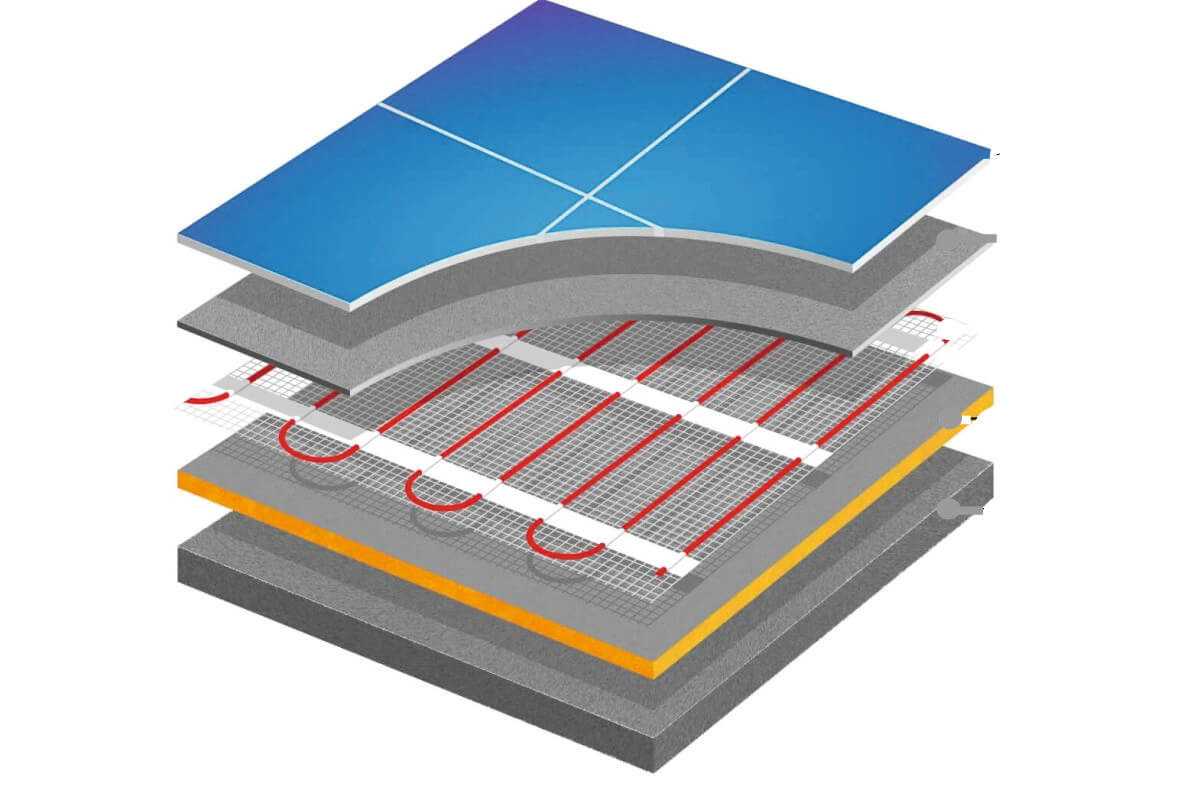

Системы электрического пола

В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.

Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство

Это очень важно – при выходе одного из них из строя остальные будут работать

Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.

Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.

Пленка полимерная не используется для укладки под кафельную плитку.

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²

Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

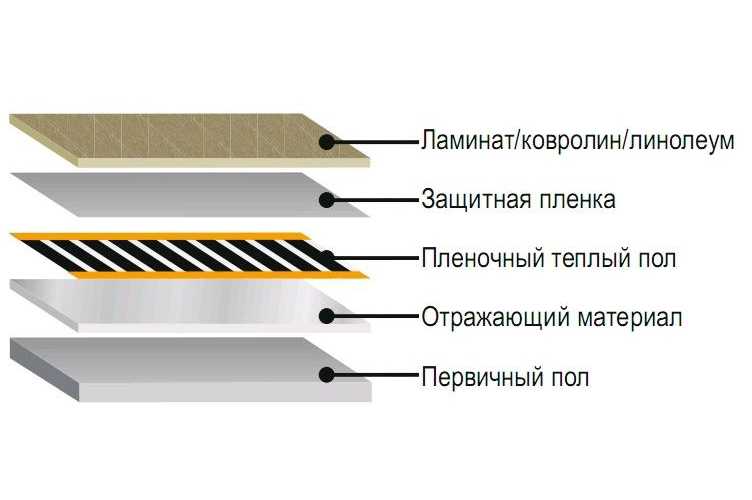

Устройство пленочного пола.

Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.
